过程控制系统建模方法

化工过程控制系统动态模型建立与分析随着科技的进步和工业的飞速发展，化工行业对于过程控制技术的需求越来越高。

化工过程控制系统动态模型的建立与分析是实现优化控制和自动化的关键步骤，它能够帮助工程师们更好地理解和管理化工过程，提高生产效率和安全性。

本文将介绍化工过程控制系统动态模型的建立方法，以及分析该模型的重要性和应用前景。

一、化工过程控制系统动态模型的建立方法化工过程控制系统动态模型的建立是通过对化工过程的各个环节进行建模和参数估计来实现的。

主要的方法包括基于物理原理的建模方法和基于数据挖掘的建模方法。

1. 基于物理原理的建模方法基于物理原理的建模方法是通过对化工过程的质量守恒、能量守恒和动量守恒等基本原理的数学表示，得到控制系统的动态模型。

这种方法需要对化工过程的基本原理有深入的了解，以及对各个环节的参数进行准确的估计。

常见的基于物理原理的建模方法包括质量平衡模型、热力学模型、动力学模型等。

这些模型可以通过微分方程、代数方程或差分方程等形式进行描述，并可以通过数值方法进行求解和仿真。

2. 基于数据挖掘的建模方法基于数据挖掘的建模方法是通过对化工过程的历史运行数据进行分析和处理，建立系统的动态模型。

这种方法不需要对化工过程的基本原理有深入的了解，而是通过对数据的挖掘和分析，找出变量之间的关联性和规律性，并利用这些关联性和规律性建立模型。

常见的基于数据挖掘的建模方法包括回归分析、神经网络、支持向量机等。

这些方法可以对大量的历史数据进行处理和分析，并可以预测未来的过程变量。

二、化工过程控制系统动态模型的分析化工过程控制系统动态模型的分析是通过对模型进行数学和统计方法的应用，得到有关系统行为和性能的信息。

主要的分析方法包括稳定性分析、动态响应分析和灵敏度分析等。

1. 稳定性分析稳定性分析是衡量控制系统是否稳定的重要指标。

通过对控制系统动态模型的特征值进行分析，判断系统的稳定性和稳定裕度。

常见的稳定性分析方法包括根轨迹分析、Nyquist稳定性判据和Bode稳定性判据等。

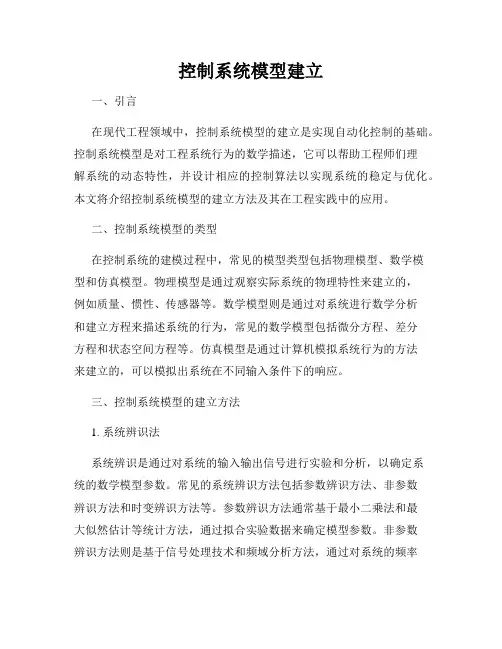

控制系统模型建立一、引言在现代工程领域中，控制系统模型的建立是实现自动化控制的基础。

控制系统模型是对工程系统行为的数学描述，它可以帮助工程师们理解系统的动态特性，并设计相应的控制算法以实现系统的稳定与优化。

本文将介绍控制系统模型的建立方法及其在工程实践中的应用。

二、控制系统模型的类型在控制系统的建模过程中，常见的模型类型包括物理模型、数学模型和仿真模型。

物理模型是通过观察实际系统的物理特性来建立的，例如质量、惯性、传感器等。

数学模型则是通过对系统进行数学分析和建立方程来描述系统的行为，常见的数学模型包括微分方程、差分方程和状态空间方程等。

仿真模型是通过计算机模拟系统行为的方法来建立的，可以模拟出系统在不同输入条件下的响应。

三、控制系统模型的建立方法1. 系统辨识法系统辨识是通过对系统的输入输出信号进行实验和分析，以确定系统的数学模型参数。

常见的系统辨识方法包括参数辨识方法、非参数辨识方法和时变辨识方法等。

参数辨识方法通常基于最小二乘法和最大似然估计等统计方法，通过拟合实验数据来确定模型参数。

非参数辨识方法则是基于信号处理技术和频域分析方法，通过对系统的频率响应进行估计，得到数学模型。

时变辨识方法则是用于描述具有时变特性的系统，在短时间内对系统进行多次辨识以获得时变模型。

2. 物理建模法物理建模是基于对系统的物理特性和工作原理进行分析和建模。

常见的物理建模方法包括基于质量平衡、能量平衡、动量平衡等原理的建模方法。

通过对系统的结构和物理特性进行建模，可以得到一组描述系统行为的微分方程或差分方程。

3. 系统辨识与物理建模相结合在实际工程应用中，系统辨识和物理建模常常相结合使用。

系统辨识可以提供参考的结构和参数值，而物理建模则可以根据系统的特性进行精确建模。

通过综合应用两种方法，可以得到更准确的系统模型。

四、控制系统模型在工程实践中的应用1. 控制系统设计与参数优化基于建立的系统模型，可以设计相应的控制算法以实现系统的稳定与优化。

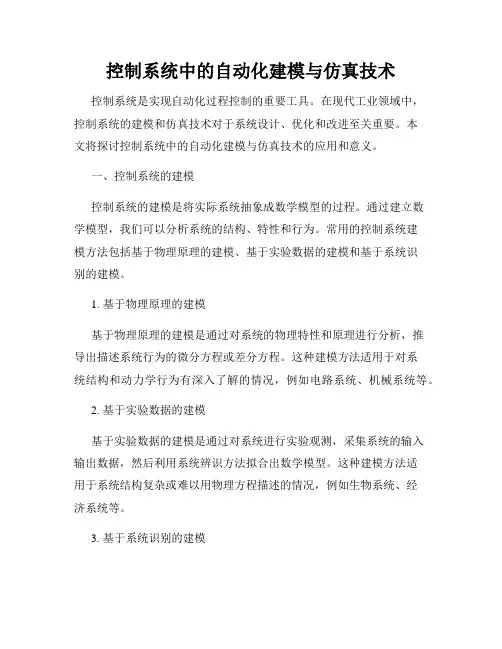

控制系统中的自动化建模与仿真技术控制系统是实现自动化过程控制的重要工具。

在现代工业领域中，控制系统的建模和仿真技术对于系统设计、优化和改进至关重要。

本文将探讨控制系统中的自动化建模与仿真技术的应用和意义。

一、控制系统的建模控制系统的建模是将实际系统抽象成数学模型的过程。

通过建立数学模型，我们可以分析系统的结构、特性和行为。

常用的控制系统建模方法包括基于物理原理的建模、基于实验数据的建模和基于系统识别的建模。

1. 基于物理原理的建模基于物理原理的建模是通过对系统的物理特性和原理进行分析，推导出描述系统行为的微分方程或差分方程。

这种建模方法适用于对系统结构和动力学行为有深入了解的情况，例如电路系统、机械系统等。

2. 基于实验数据的建模基于实验数据的建模是通过对系统进行实验观测，采集系统的输入输出数据，然后利用系统辨识方法拟合出数学模型。

这种建模方法适用于系统结构复杂或难以用物理方程描述的情况，例如生物系统、经济系统等。

3. 基于系统识别的建模基于系统识别的建模是通过对控制系统的输入输出数据进行分析和处理，使用系统辨识技术推测系统的数学模型。

这种建模方法适用于对系统内部结构和原理了解较少的情况，例如大型复杂系统、非线性系统等。

二、控制系统的仿真控制系统的仿真是通过计算机模拟系统的行为，验证系统的性能和稳定性。

仿真可以模拟系统的输入输出响应、动态特性和稳态性能，帮助设计人员评估系统的工作状态和改进控制策略。

常用的控制系统仿真方法包括基于离散事件的仿真和基于连续时间的仿真。

1. 基于离散事件的仿真基于离散事件的仿真是将系统行为建模为一系列离散的事件和状态转换，通过事件驱动的方式对系统进行模拟。

这种仿真方法适用于离散事件系统，如排队系统、交通系统等。

2. 基于连续时间的仿真基于连续时间的仿真是将系统行为建模为连续时间的变量和微分方程，通过数值方法对系统进行模拟。

这种仿真方法适用于连续时间系统，如控制回路、电力系统等。

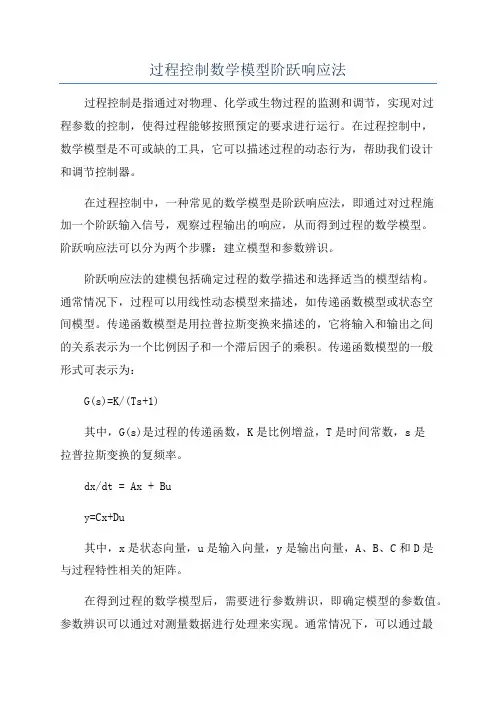

过程控制数学模型阶跃响应法过程控制是指通过对物理、化学或生物过程的监测和调节，实现对过程参数的控制，使得过程能够按照预定的要求进行运行。

在过程控制中，数学模型是不可或缺的工具，它可以描述过程的动态行为，帮助我们设计和调节控制器。

在过程控制中，一种常见的数学模型是阶跃响应法，即通过对过程施加一个阶跃输入信号，观察过程输出的响应，从而得到过程的数学模型。

阶跃响应法可以分为两个步骤：建立模型和参数辨识。

阶跃响应法的建模包括确定过程的数学描述和选择适当的模型结构。

通常情况下，过程可以用线性动态模型来描述，如传递函数模型或状态空间模型。

传递函数模型是用拉普拉斯变换来描述的，它将输入和输出之间的关系表示为一个比例因子和一个滞后因子的乘积。

传递函数模型的一般形式可表示为：G(s)=K/(Ts+1)其中，G(s)是过程的传递函数，K是比例增益，T是时间常数，s是拉普拉斯变换的复频率。

dx/dt = Ax + Buy=Cx+Du其中，x是状态向量，u是输入向量，y是输出向量，A、B、C和D是与过程特性相关的矩阵。

在得到过程的数学模型后，需要进行参数辨识，即确定模型的参数值。

参数辨识可以通过对测量数据进行处理来实现。

通常情况下，可以通过最小二乘法来拟合模型和测量数据，将模型的输出与实际测量的输出之间的差异最小化，从而得到最优的参数值。

阶跃响应法的优点是简单易行，只需要对过程施加一个阶跃输入信号，并测量输出的响应。

通过观察响应的形状和参数的数值大小，可以初步了解过程的特性，并建立起数学模型。

然而，阶跃响应法也有一些局限性。

首先，采样间隔和采样时间的选择对辨识结果有一定影响，因此需要对采样参数进行合理选择。

其次，阶跃响应法只能获取过程的静态和动态特性，无法获取过程的非线性特性。

最后，如果过程具有多模态响应，阶跃响应法可能无法获取到所有的模态。

综上所述，过程控制数学模型阶跃响应法是一种简单有效的方法，可以帮助我们了解过程的动态特性，以及设计合理的控制策略。
