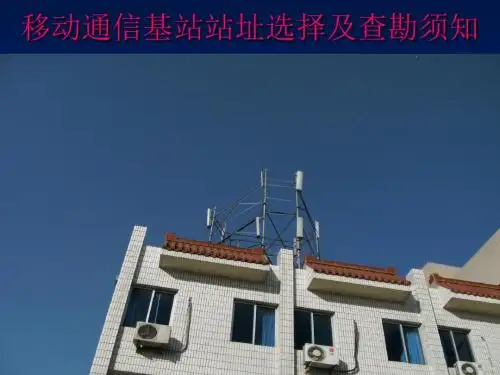

基站工程勘察要点培训课件(共42张PPT)

第一节 业务简介
第二节 准备工作
收集项目资料
熟悉工程概况，尽量收集跟项目相关的各种资料， 主要包括以下内容：
工程文件 背景资料 现有网络情况 当地地图等 合同配置清单 最新的网络规划基站勘测表 相关人员信息
准备工具
准备工具，出发前试用一下工具确保可用；
问题
勘测的站点很多，应该做好怎样的准备才能高 质量、高效率地完成勘测呢？
课程内容
第一章 勘测内容 第二章 基站布局和选址 第三章 天线选择 第四章 勘测文档
第二章 基站布局和选址
第一节 覆盖规划
第二节 小区布局和站址 选择
影响覆盖的因素
客户需求
服务质量指标，覆盖区域确定等
设备因素
h、建网初期基站数量较少时，选择的站址应保证重点地区有良好的 覆盖。
i、尽量不要让天线主瓣沿街道、河流等地物辐射，避免波导效应产 生的导频污染或孤岛效应。
其他注意事项
事实上在网络规划工程师进行基站勘测前，运营商很可能已经从其他 方面考虑，确定了全部或者部分基站的站址
各运营商由于其本身业务发展的情况不同，因此在选择基站站址时的 侧重点也各不相同； 如果现有网络已经相对比较健全，因此网络规划工程师在同运营 商进行充分沟通后，确认需要重点照顾的区域在本站址的覆盖范 围内，即可以确认该站址； 如果现有网络还不太健全，运营商选择站址时更多地考虑了成本 问题，而对日后的网络质量考虑不周。此时网络规划工程师应对 此做好充足准备，做好协调工作；对于今后可能达不到网络设计 要求的站址制定必要的备忘录。
便携机（必备） GPS卫星接收机（必备） 指南针（必备） 卷尺（必备） 望远镜 （推荐） 数码相机（推荐） YBT250（可选）

三、基站勘查
三、基站勘查
目录
一 二 三 四 五
勘查设计原因 勘察相关设备
基站勘察 基站站址选择的原则 天线和机房的选择
四、基站站址选择的原则
• 以规划的形象站址为主要依据,站距不应过大或过小,满足网络规划 的要求,并结合交通、 城市规划等因素综合比较选定。注意,4G新建 基站与规划站址偏差应小于50m。

目录
一 二 三 四 五
勘查设计原因 勘察相关设备
基站勘察 基站站址选择的原则 天线和机房的选择
三、基站勘查
三、基站勘查
勘查前的准备工作
• 了解建设单位的经营策略、市场定位、客户意见等 • 了解现网的网络维护要求,包括室内外走线要求、不同区域基站的供电时间要求、电池
配置要求、空调配置要求、室外天馈塔桅要求等 • 了解一些特殊基站的情况,包括光纤拉远基站、室外基站、美化天线基 站等情况 • 明确工程项目组成员。在获得设计委托后,项目组认真阅读领会,项目 负责人制定勘察计
• 站址的占地面积要满足业务发展的需求,应节约用地,尽量少占或不占农田。
• 郊区基站应避免选在雷击区,出于覆盖目的在雷击区建设的基站,应 符合关于防雷和接地 的规定
四、基站站址选择的原则
目录
一 二 三 四 五
勘查设计原因 勘察相关设备
基站勘察 基站站址选择的原则 天线和机房的选择
五、天线和机房的选择
五、天线和机房的选择
五、天线和机房的选择
天线方位角设计
• 天线方位角在预规划阶段已经确定(一般移动为60/180/300, 电信为0/120/240,),在勘查 中要根据周围障碍物的情况对 各扇区的方位角进行调整
• 天线方位角的设计主要遵循以下原则:

质、防火、耐磨、达到规定强度的板材、砌块材料。 建在室外的机房应底部垫高，门、屋顶、地坪
均需做防水、防潮处理，确保机房不渗水。 d 机房内应设置干粉灭火器，并要求安装集中环 境监控设备。
3 楼顶是否能立所需高度的抱杆、增高架或拉所 需高度的拉线塔。空旷场地、郊县能建符合条件的 落地塔、单管塔或三管塔。在符合建站条件后再进 行机房、室外部分详细查勘。
杆距离最小为1米，不同频段天线水平立杆的距 离同向（方位角一致）不小于3米，不同向1米。 d GPS天线立杆位置应距离基站收、发天线立杆水 平距离3米以上。
天馈线部分
a 绘制所建拉线塔、抱干位置的屋顶平面图。屋顶 面积较大可画所需部分。
b 在图中标明大楼建北方向角度、拉线塔或抱干相 对位置尺寸。
c 在馈线走向所需路由范围内的其它屋顶设备均需 标明相对位置及尺寸。
机房、绘机房平面图
a 机房内柱子、横梁、房内无法拆除的实物、设备 均需在图中表示位置、尺寸。 b 窗、门的位置尺寸、窗距地的尺寸、层高（指有 效高度）。 c 确定空调安装位置、室外机、室内机、冷凝水出 水路由。 d 馈线孔开孔位置，如需通过其它通道至室外，需 在图中标明相对位置及开孔位置。 e 需要特殊说明的应在说明栏内写明，需要时可画 简单施工示意图。
于移动用户集中的地区。
4 站址宜在有可靠电源和适当高度的建筑物或铁塔 可资利用的地点。如果建筑物的高度不能满足基站 天线高度要求时，应有屋顶设塔或地面立塔的条件，
并征得城市规划或者土地管理部门的同意。 5 不宜在大功率无线电发射台、大功率电视发射台、 大功率雷达站和具有电焊设备、X光设备或生产强
脉冲干扰的热合机、高频炉的企业附近设站。
火、防水有一定强度的材料。 地坪（地面）应达到设备安装的重量及排列尺寸的荷

主要内容
❖ 站址选择 ❖ 无线参数的确定 ❖ 机房的勘察 ❖ 勘查信息记录
站址选择
不同的覆盖区域的站距设置
根据不同无线传播环境和天线平均挂高来取定本地区基站的覆盖半径，得到 如下的站间距离： 密集市区基站平均站间距：300m －400m左右。 一般市区平均站间距：400－500m左右；县市城关基站平均站间距：500m 左右。 郊区基站平均站间距：1.5左右。 农村、交通干线基站站距设置在4km以上。 全向站站间距一般取定向站的0.6~0.7。
效果的新建筑物建成
站址选择
❖ 区域划分--按无线传播环境分类
无线传播环境分类表
区域分类 密集市区 一般市区 郊区、乡镇
农村
地形地貌特征描述
周围建筑物平均高度>30 米(10 层以上)， 周围建筑物平均楼距约 10－20 米；一般在基站附近的建筑物较为密集，周围既有较多 10 层以上的建筑
物，也有部分二十层左右的建筑物，周边道路不算太宽。 周围建筑物平均高度 15－30 米(5～9 层)， 周围建筑物平均楼距约 10－ 20 米；一般基站附近的建筑物分布比较均匀，周围主要以 9 层以下建筑
数据业务要求较高。
话务密集 业务速率要求高 数据业务发展的重点区域
工商业和贸易发达。交通和基础设施完善，
话务量较高
有多条交通干道贯穿辖区。城市化水平较高，
业务速率中等
人口密集，经济发展快、人均收入高的地区。
有数据业务需求
工商业发展和城镇建设具有相当规模，各类
话务量较低
企业数量较多，交通便利，经济发展和人均 只提供低速或不提供数据业
站址选择
❖ 现场调查
待覆盖区域的人口、经济发展状况及其分布 周边基站的分布、覆盖现状 （现有网络、其它运营商的网络） 无线传播环境调查（开阔程度、平坦程度、地形地貌 、主要话务
