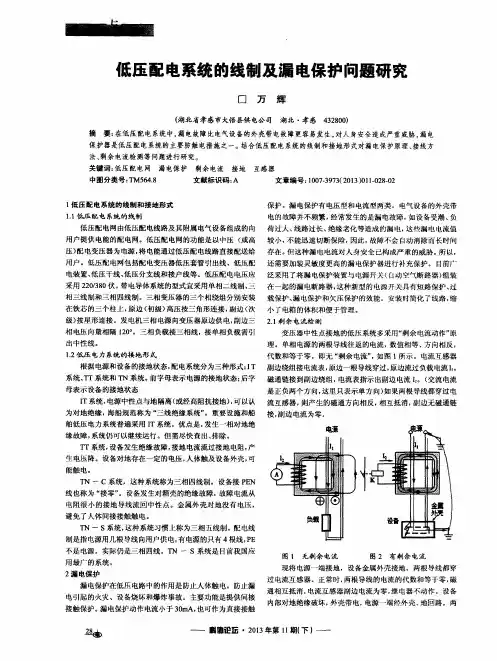

低压配电系统的线制和漏电保护

低压配电系统原理低压配电系统是指电压在1000V及以下的配电系统，用于将高压输电线路传输的电能进行分支、分配和供电。

其主要原理有以下几点：1. 供电变压器：低压配电系统的起始点是供电变压器。

高压输电线路的电能经过变电站的变电设备，通过变压器将电压降低到1000V以下。

变压器负责将电能从高压侧引入低压侧，以满足配电系统的供电需求。

2. 配电装置：在供电变压器后，低压配电系统通过配电装置将电能进一步分支和分配。

配电装置包括断路器、开关、隔离开关等设备，用于控制和保护电路。

断路器负责断开或接通电路，以避免过载或短路等故障，保护配电设备的稳定运行。

3. 线路布置：低压配电系统中的线路布置是根据用电设备的需求进行规划的。

线路主要分为进线、支路和出线等部分。

进线将电能从供电变压器引入配电系统，支路则将电能分配到各个用电设备，出线则是将电能从用电设备带出。

线路布置需要考虑安全性、经济性和可靠性等方面的因素。

4. 用电设备：低压配电系统的终点是用电设备。

用电设备包括照明设备、动力设备、空调设备等，用于满足各种日常生活和生产需求。

用电设备通过低压配电系统得到所需的电能供应，并将电能转化为光、热、动力等形式进行使用。

5. 地线和保护措施：低压配电系统中的地线和保护措施是确保系统安全和人身安全的重要措施。

地线用于将电路的非工作导体与地面连接，以排除漏电和接地故障的危险。

在低压配电系统中，还需要设置过流保护器、漏电保护器、接地保护等设备，以保障电路的正常运行和人身安全。

综上所述，低压配电系统的原理是通过供电变压器、配电装置、线路布置、用电设备、地线和保护措施等组成的。

通过这些设施和措施，将高压输电线路传输的电能分配给各个用电设备，实现电力供应和用电需求的协调。

同时，低压配电系统还需要考虑安全性、经济性和可靠性等方面的因素，以确保系统的可靠运行和人身安全。

民用建筑电气设计中低压配电一般规定在民用建筑电气设计中，关于低压配电，一般有以下规定：
1. 低压配电系统的额定电压一般为220V或380V，频率为50Hz。

2. 低压配电线路的导线采用铜导线，导线截面积根据负荷计算确定。

3. 低压配电系统应满足用电设备的需求，根据建筑面积、建筑用途和用电设备负荷等因素进行设计。

4. 低压配电系统应设有总配电箱或总配电柜，用于接收进线电源并分配给各个子回路。

5. 低压配电系统中，应设有漏电保护装置，用于自动监测电流的不平衡和漏电情况，确保人身安全。

6. 低压配电线路应采用电缆或电线槽进行布线，需符合国家相关的电线电缆标准和安装要求。

7. 低压配电系统应设置过载保护和短路保护设备，以确保电气设备和线路的安全运行。

8. 低压配电系统应设有照明配电系统和动力配电系统，分别用于供应照明设备和动力设备的电力需求。

9. 低压配电系统应符合国家相关的建筑电气规范与标准，如《建筑电气设计规范》，以确保安全可靠的用电环境。

以上是一般情况下民用建筑电气设计中关于低压配电的一些常规规定，具体还需根据具体情况进行详细设计。

第 1 页共 1 页。

低压电网的接地方式与漏电保护检测原理一、低压电网的接地方式我们知道，低压电网和用电设备常见的接地方式有TT方式，有TN方式，有IT方式。

1、TT方式，第一个字母T表示低压电力系统的中性点工作接地，第二个字母T表示用电设备外壳接地，系统中除了中性点接地外工作零线不允许再次接地，既我们常见的“保护接地”。

按照规程要求，中性点和设备外壳接地电阻≤4Ω。

2、TN方式，第一个字母T表示低压电力系统的中性点工作接地，第二个字母N表示用电设备外壳接零线，既我们常见的“保护接零”。

3、IT方式，第一个字母I表示低压电力系统的中性点对地绝缘，第二个字母T表示用电设备外壳接地。

此方式适合对于持续不间断供电要求很高的用电场所，比如医疗单位手术过程中和矿山井下排水通风系统等场所，这些用电场所不允许因某一电气设备绝缘故障而自动切断整个系统电源。

在TT方式中，若有人体触及相线或用电设备绝缘不良造成外壳带电，电流会通过人体或用电设备外壳流入大地，然后回到配电变压器的中性点（系统中不存在第二个接地点时），形成闭合回路。

（如下图所示）电流通过人体时会造成伤害，接地系统容易造成漏电和火灾。

在低压配电变压器的低压绕组间发生击穿短路时，由于中性点接地，低压侧对地电压均为相电压。

相对来讲，中性点直接接地运行方式对电气设备及操作比较安全，适用于大容量低压电网。

这种方式便于安装电流型漏电保护器，并能采用总保护、分路保护和终端直接保护，提高低压电网安全管理水平。

二、漏电保护检测原理任何低压线路，对地都存在着漏电电流。

产生漏电电流的主要原因，在于带电体与大地之间的绝缘电阻和分布电容。

在低压电网TT接地方式中，相线对大地的漏电，用零序电流互感器检测是目前普遍使用的方法。

零序电流互感器具有检测灵敏度高，传输特性好等特点。

目前其铁芯一般采用最先进的、矫顽力很小的软磁材料——坡莫合金，如；1J85等型号。

零序电流互感器是决定漏电保护器性能的重要的检测部件。

谈低压配电系统的漏电保护随着人民的生活水平的不断地提高，如电冰箱、洗衣机、电视机、空调、电饭煲、微波炉等各种各样的电气设备越来越多地进入千家万户，被众多居民普遍使用。

这些家用电器的应用，对于保护人身与设备的安全意识，引起了国内外人士的广泛关注。

本文主要阐述了有关低压配电系统的漏电保护。

标签：低压配电系统;漏电保护一、前言在电气设备安装过程中，注意做好接地保护、接零保护以及三级漏电保护工作，其中接地保护就是将电气设备的金属外壳和接地体相连接，将电气设备中的电流引入到地面，减少操作人员的触电危险;接零保护则是将电气设备的金属外壳与供电变压器中性线相连接，避免由于电气设备的绝缘破坏而影响人身安全。

二、漏电保护原理概述1.漏电电流动作保护器，即漏电保护器的应用，一旦出现触电事故，立即自动切断电源，减少人身触电的可能性。

漏电保护器主要由主开关、脱扣机构、漏电脱扣器、实验按钮以及零序电流互感器五部分构成。

被保护的电气设备，接地电流在漏电保护器的脱扣器中发生作用，如果超过了设定值，则开关自动跳闸、切断电源，确保工作人员安全。

在电气设备正常运行情况下，各相电流的流量之和为零;而在零序电流互感器中的双侧，如果没有信号输出，或者由于设备的绝缘已经损坏、人身触及带电体等情况，那么主回路中各相电流的流量之和则不为零。

这种情况下，零序电流互感器中的故障电流，就会产生磁通现象，在二次侧感应电源的作用下，脱扣线圈励磁，则主开关跳闸，供电的回路被切断。

建筑电气中经常应用的漏电保护器，可以分为电流动作漏电保护器与电源动作漏电保护器两种类型;漏电保护器可以应用在低压配电系统中，发挥防电击、防漏电的作用，避免发生电气火灾事故。

因此，在建筑的低压电系统中安装漏电保护器，可有效避免火灾事故的发生，同时保护人身安全与设备完整。

直接接触的保护方式主要为：通过外护物或者遮拦的方式保护、重点保护带电部分、放置在伸臂以外的保护等;间接接触的保护方式主要为：利用二级绝缘实行保护、自动切断供电设备;电气隔离;超低压安全保护等。

低压配电系统有三种接地形式(IT、TT、TN )系统的区别详解(注册安全工程师考点)根据现行的国家相关标准，低压配电系统有三种接地形式，即口系统、口系统、TN 系^.(1)第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

(2)第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

分别对IT系统、口系统，TN系统进行全面剖析。

一、灯系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1灯系统接线图口系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；-发生接地故障时，对地电压升高1.73倍；-220V 负载需配降压变压器，或由系统外电源专供；-安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

只有在供电距离不太长时才比较安全。

第一部分低压配电系统本章主要内容一、低压配电网的分类和保护方式IT、TT、TN电网知识；保护接零和保护接地。

二、低压配电系统保护要求短路保护、过载保护、欠压保护、防触电保护、接地。

三、常用低压电器低压断路器、熔断器、漏电保护器、接触器、中间继电器、时间继电器、热继电器、电压继电器、电流继电器等原理和技术参数。

四、低压系统的电气维保、故障诊断、分析与处理结合样例讲授。

1.短路保护短路保护是指线路或设备发生短路时，能迅速的切断电源，从而达到对线路或设备的保护作用。

短路发生的主要原因：系统中某一部位的绝缘遭到破坏。

绝缘遭到破坏的原因很多，根据长期的事故统计分析，主要有以下一些原因。

（1）短路的发生1）雷击或高电位侵入☜2）绝缘老化或外界机械损伤☜3）操作误操作☜4）动、植物造成的短路☜雷击或高电位侵入电气设备的绝缘是有一定的介质强度的，即绝缘耐压值。

超过规定的介电强度，绝缘就会被击穿，从而造成短路。

绝缘老化或外界机械损伤大多数的绝缘都是由高分子材料制造的，老化是这类材料不可避免的一种现象。

老化会带来绝缘性能的降低，当绝缘性能降低到一定程度后，在正常工作电压或允许过电压的作用下，绝缘也可能被击穿。

误操作最常见的误操作是带负荷拉隔离开关和未拆检修接地线就合闸引起的短路。

动、植物造成的短路如动物跨于相导体之间或相导体与地之间，藻类植物生长使相导体间绝缘净距减小，霉菌等造成的绝缘性能下降，都可能引发短路。

（2）短路的种类1）中性点接地系统中的短路种类☜2）中性点不接地系统中的短路种类☜中性点接地系统中的短路种类在中性点接地系统中，可能发生的短路类型有：三相短路、两相短路、单相短路和两相接地短路。

单相短路有相线与中性线间短路；也有相线直接与大地（也包括与大地等电位的PE线）之间的短路，这时的单相短路又被称为单相接地短路。

中性点不接地系统中的短路种类在中性点不接地系统中，可能发生的短路类型有：三相短路、两相短路。

根据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。

其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。

第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。

ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。

ＴＴ系统：电源变压器中性点接地，电气设备外壳采用保护接地。

ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳采用保护接地。

1、ＴＮ系统电力系统的电源变压器的中性点接地，根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统。

下面分别进行介绍。

1.1、TN—C系统其特点是：电源变压器中性点接地，保护零线（ＰＥ）与工作零线（Ｎ）共用。

（１）它是利用中性点接地系统的中性线（零线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采用过电流保护器切断电源。

ＴＮ—Ｃ系统一般采用零序电流保护；（２）ＴＮ—Ｃ系统适用于三相负荷基本平衡场合，如果三相负荷不平衡，则ＰＥＮ线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入ＰＥＮ，从而中性线Ｎ带电，且极有可能高于５０Ｖ，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位；（３）ＴＮ—Ｃ系统应将ＰＥＮ线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。

由上可知，TN-C系统存在以下缺陷：（1）、当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。

当三相负载严重不平衡时，触及零线可能导致触电事故。

（2）、通过漏电保护开关的零线，只能作为工作零线，不能作为电气设备的保护零线，这是由于漏电开关的工作原理所决定的。

（3）、对接有二极漏电保护开关的单相用电设备，如用于TN-C系统中其金属外壳的保护零线，严禁与该电路的工作零线相连接，也不允许接在漏电保护开关前面的PEN线上，但在使用中极易发生误接。

低压配电系统有三种接地形式（IT、TT、TN）系统的区别详解（注册安全工程师考点）根据现行的国家相关标准，低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

分别对IT系统、TT系统、TN系统进行全面剖析。

一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V 负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

只有在供电距离不太长时才比较安全。

低压配电系统的组成
低压配电系统是电力系统的重要组成部分，它负责将电能从高压输电系统分配到各个低压用电设备和负荷。

以下是低压配电系统的主要组成部分：
1. 进线柜：进线柜是低压配电系统的起始点，用于接收高压输电系统送来的电能，并将其分配到各个配电柜。

2. 配电柜：配电柜用于分配和控制电能，它包含多个断路器、熔断器、漏电保护器等电气元件，用于保护和控制电路。

3. 母线槽：母线槽是连接配电柜和用电设备的导体，它可以将电能传输到各个用电设备。

4. 电力电缆：电力电缆用于将电能从配电柜传输到用电设备，它可以根据需要选择不同的规格和型号。

5. 用电设备：低压配电系统的最终目的地是各种用电设备，如电动机、灯具、空调等。

6. 接地系统：接地系统用于保证电气设备的安全运行，它将电气设备的金属外壳与大地相连，以防止漏电和触电事故。

7. 监控系统：监控系统用于实时监测低压配电系统的运行状态，包括电压、电流、功率因数等参数，以便及时发现和处理故障。

8. 电能计量装置：电能计量装置用于测量和记录低压配电系统的用电量，以便进行电能管理和计费。

总之，低压配电系统由进线柜、配电柜、母线槽、电力电缆、用电设备、接地系统、监控系统和电能计量装置等组成，它们协同工作，为用户提供安全、可靠、高效的电能供应。

第一部分低压配电系统本章主要内容一、低压配电网的分类和保护方式IT、TT、TN电网知识；保护接零和保护接地。

二、低压配电系统保护要求短路保护、过载保护、欠压保护、防触电保护、接地。

三、常用低压电器低压断路器、熔断器、漏电保护器、接触器、中间继电器、时间继电器、热继电器、电压继电器、电流继电器等原理和技术参数。

四、低压系统的电气维保、故障诊断、分析与处理结合样例讲授。

1.低压配电网的分类IT供电系统☜TT供电系统☜TN供电系统TN—C供电系统☜TN—S供电系统☜TN—C—S供电系统☜IT供电系统：IT供电系统通常称为三相三线制（不）接地系统。

IT供电系统电源侧中性点不接地，（或经消弧线圈接地）而电气设备的金属外壳采取与保护接地极做可靠连接。

这种系统主要用于10kV 及35kV的高压系统和矿山、井下、油田的某些低压供电系统。

该系统无中性线N，只有线电压(380V)无相电压(220V)，不同的电气设备具有独立的保护接地体，保护接地线PE与各自的接地体独立连接。

TT供电系统：TT供电系统通常称为三相四线（中性点接地）系统[TT一般需配合漏电保护器]TT供电系统系指电源侧中性点直接接地，而电气设备的金属外壳采取保护接地。

TT系统的特点是中性线N与保护接地线PE无任何电气连接，即中性点接地与PE线接地是分开的。

这种供电系统，主要用在低压公用变压器供电系统。

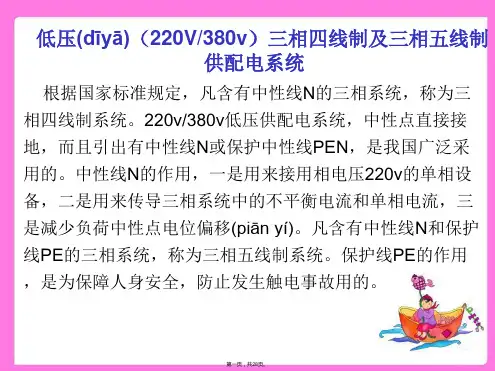

TN供电系统：TN—C系统通常称为三相四线制（中性点接地）供电系统。

TN—C供电系统系指电源侧中性点直接接地，而电气设备的金属外壳采取保护接零。

该系统的工作零线N与保护接地线PE合二为一，通称PEN线。

这种供电方式造价低、线路简单，但它只适合用于三相负荷较平衡的场所。

TN供电系统：TN—S系统通常称为三相五线制（中性点接地）供电系统。

TN—S供电系统系指电源侧中性点直接接地，而电气设备的金属外壳采取保护接零。

该系统的工作零线N与保护接地线PE各自独立，这种供电方式可靠性高、抗干扰能力强，但线路耗材较大，建筑物内设有独立变配电所时采用该系统。

低压配电基础必学知识点
1. 低压配电系统的定义：指电压在1000V及以下的电力配电系统。

2. 低压配电系统的组成：主要包括供电变压器、开关设备、配电箱、
电缆和配电线路等。

3. 供电变压器的作用：将高电压的电力输送线路的电压降低到低压
（如220V或380V），以满足用户的需求。

4. 开关设备的作用：用于对电路的开关控制，包括断路器、负荷开关、隔离开关等，以保证电路的正常运行和安全。

5. 配电箱的作用：用于集中安装和保护电力配电设备，通常包括电流表、电压表、开关等，以方便日常运行和维护。

6. 电缆和配电线路的作用：用于将电力从供电变压器输送到各个用户
的电器设备，通常包括电源线、分支线等。

7. 低压配电系统的安全防护：包括过载保护、短路保护、漏电保护等，以提高系统的安全性能。

8. 低压配电系统的维护保养：包括定期巡检、设备清洁、紧固件检查等，以确保系统的正常运行和性能。

9. 低压配电系统的设计原则：包括满足用户需求、经济可行、安全可
靠等，以提高系统的整体效能。

10. 低压配电系统的应用范围：广泛应用于工业、商业、居住等领域，如工厂、商场、住宅小区等。

低压配电装置
低压配电装置是指用于低压电力系统的电力配电设备。

低压配电装置主要用于将电能从电源转换到用户设备，保护电气设备和保障人身安全。

低压配电装置通常由以下几个主要部分组成：
1. 开关设备：包括断路器、开关、接触器等，用于控制电路的通断和保护电气设备。

2. 配电盘：用于安装和固定开关设备，提供电路连接和分支，实现电能的分配和控制。

3. 电能计量装置：用于测量电能的消耗和产生，为电能管理和计费提供数据。

4. 过电流保护装置：用于检测和保护电路过载和短路情况，防止电气设备和电路过热损坏。

5. 接地装置：用于保护人身安全，将电路的接地电阻控制在安全范围内。

6. 漏电保护装置：用于检测和保护电路中的漏电情况，防止触电事故的发生。

低压配电装置通常在工业、商业和居民建筑中使用，用于分配
和管理电能。

其设计和选型需要考虑用电负荷、电源容量和安全要求等因素。

低压配电系统接地形式采用TS-S或TN-C-S系统建筑电气低压配电系统的比较1 概述建筑电气的低压配电系统的接地关系到低压用户的人身和财产安全，以及电气设备和电子设备的安全稳定运行，低压配电系统通常包括系统接地和保护接地。

系统接地是系统电源某一点的接地，这个点通常是电源(变压器、发电机)的中性点，系统地的主要作用是使系统正常运行，比如：当发生雷击时，地面瞬变电磁场使低压配电线路感应幅值很高的冲击电压，做系统接地后由于雷电流的对地泄放降低了线路瞬态过电压，从而减轻了线路绝缘被击穿的危险。

如果不做系统接地，当电源干线发生一相接地故障时，由于接地故障电流小，电源处接地故障保护往往难以检测出故障，使故障持续存在，这时另外两相对地电压将上升为线电压，这将对单相设备的对地绝缘造成损害，引发电气事故。

而保护接地是配电系统负荷侧金属的电气设备外壳和敷设用的金属套管、线槽等电气装置外露导电部分的接地如未做保护接地，故障电压可达系统的相电压；做了保护接地后故障电压仅为PE线和接地电阻(RA)上的电压降，大大的低于相电压，接地电阻(RA)还为故障电流Id提供返回电源的通路，使保护电器及时切断电源，从而起到防电击和防电气火灾的保护作用。

目前住宅建筑电气设计选用较多的接地系统有TN、TT系统，为此本文分别对TN、TT系统作以分析。

2 TN系统2.1TN系统TN系统的电源端中性点直接接地，用设备金属外壳、保护零线与该中性点连接，这种方式简称保护接零或接零制。

按中性线(工作零线)与保护线(保护零线)的组合情况TN系统又分以下三种形式：2.1.1TN－C系统在TN－C系统中，由于PNE线兼起PE线和N线的作用，节省了一根导线，但在PEN 线上通过三相不平衡电流I，其上有电压降IZPEN 使电气装置外露导电部分对地带电压。

三相不平衡负荷造成外壳带电压甚低。

并不会在一般场所造成人身事故，但它可能对地引起火花，不适宜医院、计算机中心场所及爆炸危险场所。

TN-C系统、TN-S系统、TN-C-S系统、TT系统建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会（IEC ）对此作了统一规定，称为TT 系统、TN 系统、IT 系统。

其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统。

下面内容就是对各种供电系统做一个扼要的介绍。

（一）工程供电的基本方式根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。

（ 1 ）TT 方式供电系统TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。

第一个符号T 表示电力系统中性点直接接地；第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

在TT 系统中负载的所有接地均称为保护接地，如图1-1 所示。

这种供电系统的特点如下。

1 ）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。

但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。

2 ）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT 系统难以推广。

3 ）TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料。

现在有的建筑单位是采用TT 系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量。

把新增加的专用保护线PE 线和工作零线N 分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③TT 系统适用于接地保护占很分散的地方。

（ 2 ）TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。

它的特点如下。

详解低压配电系统中漏电、短路、零线断线原理及故障分析一、漏电漏电，是指外壳为金属的用电器，工作时不允许外壳带电，由于某种原因引起绝缘损坏使其外壳带电进而对人形成接触电压的现象。

漏电是介于正常和短路之间的一种故障，可以说漏电就是短路的前奏，及时排除这类故障是防止短路的有效措施。

检测漏电的最好方法就是用电笔接触带电体，如果氖泡亮一下立刻就熄灭，证明带电体带的就是静电，如果长亮定是漏电无疑。

漏电产生的原因：（1）有些用电器采用的电路板自身有问题（电路板低压电路没和220V的交流电隔离，本身就带有市电），采用开关电源的电器多属这一种情况。

如有些老式彩电，人一摸到天线就会有手麻的感觉，这就是天线和电路板相连产生的漏电。

不过这些电对人没多大危险，因为电路板和市电间有一个阻值很大的电阻，产生的电流很小。

（2）即便是用电器的电路板本身没问题，但由于某些元件漏电（尤其是电容）或是由于电路板受潮、灰尘太多，也会出现漏电的现象，如有一些电器外壳一开始不带电，但用了一段时间后又带电了，多属这种情况。

1．漏电故障的危害漏电发生的前提是电气设备外壳是金属而其作用只限于封闭与美观等，工作时不参与导电。

而灯具类电气设备其外壳一般为玻璃、塑料、透明陶瓷等材料，所以不会发生漏电现象。

故可能发生漏电的设备是外壳为金属且工作时不可带电的一类电气设备。

危害的对象则是当该类设备发生漏电时接触设备的人，而且故障不排除，发展下去就会演变为短路，造成相关一系列危害。

3．漏电保护接线漏电保护的空气开关一定要将火线和零线同时接入，不可接PE线。

防范措施如果出现外壳带电，摸到有明显的刺痛感，这种情况就有可能属于漏电了，可以用我们前面介绍的办法进行检测。

遇到这种情况应该从防范漏电入手。

笔者在实践中总结出了三种方法，供大家参考：①最简单的做法就是交换火线和零线的位置（如将两相插头转180度后再插入插座），这种方法一般很有效。

因为有些用电器必须遵循“左零右火”的原则，插反后就会出现外壳漏电的现象。

高压低压配电柜的漏电保护装置与应用电力是现代工业和生活的重要基础，而配电柜作为电能的分配与控制中心，起到了至关重要的作用。

然而，由于电力设备的特殊性，电流泄漏和漏电事故时有发生。

为了确保电气安全，必须采取漏电保护措施。

本文将详细介绍高压低压配电柜的漏电保护装置与应用。

一、漏电保护装置的原理与分类1. 漏电保护装置的原理漏电保护装置主要是利用了电流保持器的原理，通过监测电路中的电流差异，当泄漏电流超过设定值时，即可自动切断电源，以避免漏电事故的发生。

漏电保护装置的核心部件是漏电断路器，其工作原理是通过单相变压器和电流相量差变压器，能够将泄漏电流变换为对应的电压信号，从而实现对电路的保护。

2. 漏电保护装置的分类根据保护的对象不同，漏电保护装置可以分为高压、低压和终端型漏电保护装置。

高压漏电保护装置用于高压配电系统，主要保护主变压器、配电变压器和柜子之间的电缆线路。

低压漏电保护装置用于低压配电系统，保护低压配电柜中的线路和负载设备。

终端型漏电保护装置则直接保护终端用电设备，如家庭中的插座和照明设备。

二、高压低压配电柜的漏电保护装置1. 高压配电柜的漏电保护装置高压配电柜是电力系统中的重要组成部分，它负责将电能从发电厂送往变压器，再由变压器分配给各个终端用户。

由于高压系统输送的电能较大，一旦发生漏电事故将会带来严重后果。

因此，在高压配电柜中设置漏电保护装置非常重要。

高压配电柜的漏电保护装置通常采用电压互感器和漏电保护器相结合的方式。

电压互感器能够将高压线路上的电流变换为低压信号，然后再由漏电保护器进行检测和保护。

当监测到高压线路中的泄漏电流超过设定值时，漏电保护器会及时切断电源，保护线路和设备的安全。

2. 低压配电柜的漏电保护装置低压配电柜是将电能从变压器送往终端用户的重要环节，其安全性也同样需要重视。

低压配电柜的漏电保护装置主要采用了漏电断路器。

漏电断路器通过检测电路中的泄漏电流，并及时切断电源，避免漏电事故的发生。

低压配电管理中存在的问题一、设备老化问题：低压配电设备使用时间长、频繁操作，容易出现设备老化问题，如线路老化、接触器松动、漏电保护器失效等，从而影响设备的安全可靠性。

二、线路过载问题：低压配电线路容易出现过载现象，主要是因为线路设计不合理、负荷过大、电器设备故障等原因导致的。

过载会导致电线过热、电器起火等安全隐患。

三、线路短路问题：低压配电线路中，短路是一种常见的电气故障，由于线路绝缘损坏、设备故障等原因引起。

短路会导致电流异常增大，容易造成设备烧坏、严重时还会引发火灾。

四、电能质量问题：低压配电过程中，电能质量问题也是一个突出的问题。

如电压波动、电压闪变、谐波污染等，会造成电器设备损坏、工作不稳定、功耗增大等影响。

五、安全管理不到位：低压配电系统作为供电的重要环节，在安全管理方面也存在问题。

如缺乏定期的巡检及维护、缺少安全警示标志、操作人员操作不规范等，容易导致安全事故的发生。

六、配电单元监测不充分：低压配电系统中的配电单元监测能力不强，缺乏对电能的实时监测，导致运行情况无法及时了解，发生故障时无法及时发现和处理。

七、人员技能不足：在低压配电管理中，操作人员的技能水平直接影响着设备的运行和维护。

但是现实中存在着操作人员技术水平不高、对于设备运行的了解不足的情况。

为了解决这些问题，可以采取以下措施：一、定期检查设备，及时更换老化设备，确保设备的安全可靠性。

二、合理设计负荷，确保低压配电线路不会出现过载现象，可通过合理分布负载、增设断路器等措施实现。

三、加强维护和检修工作，定期检查线路绝缘情况，防止短路发生。

四、加强电能质量监测，安装相应的电能质量监测仪器，及时发现并解决问题。

五、加强安全管理，制定相应的安全管理制度，加强对操作人员的培训和考核，提高操作人员的安全意识和技能水平。

六、引入智能监测技术，实现低压配电系统的远程监测，及时了解系统的运行情况，发现问题及时处理。

七、加强人员培训，提高操作人员的技术水平，增强对设备运行情况的了解，确保设备的正常运行和维护。
