塑性设计和弯矩调幅法(for PPT)

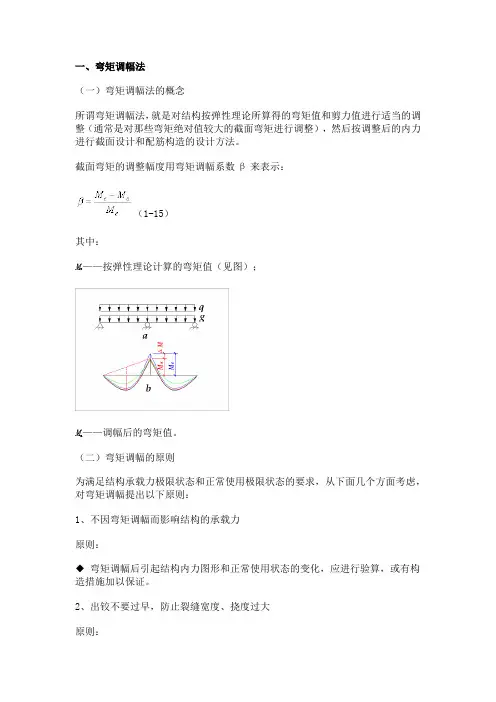

一、弯矩调幅法（一）弯矩调幅法的概念所谓弯矩调幅法，就是对结构按弹性理论所算得的弯矩值和剪力值进行适当的调整（通常是对那些弯矩绝对值较大的截面弯矩进行调整），然后按调整后的内力进行截面设计和配筋构造的设计方法。

截面弯矩的调整幅度用弯矩调幅系数β来表示：（1-15）其中：M——按弹性理论计算的弯矩值（见图）；eM——调幅后的弯矩值。

a（二）弯矩调幅的原则为满足结构承载力极限状态和正常使用极限状态的要求，从下面几个方面考虑，对弯矩调幅提出以下原则：1、不因弯矩调幅而影响结构的承载力原则：◆弯矩调幅后引起结构内力图形和正常使用状态的变化，应进行验算，或有构造措施加以保证。

2、出铰不要过早，防止裂缝宽度、挠度过大原则：◆正常使用阶段不应出现塑性铰；◆截面的弯矩调幅系数β不宜超过0.20。

3、保证塑性铰有足够的变形能力，以实现弯矩调幅原则：◆受力钢筋宜采用HRB335级、HRB400级热轧钢筋，混凝土强度等级宜在C20～C45范围；◆截面相对受压区高度ξ应满足0.10≤ξ≤0.35。

4、弯矩调幅后仍应满足静力平衡条件5、从钢筋屈服到达到极限强度尚有一定距离（通常M y=0.95M u）。

故形成三铰破坏机构时，三个塑性铰截面并不一定同时达到极限强度。

原则：◆结构中的跨中截面弯矩值应取弹性分析所得的最不利弯矩值和按式1-16计算值中的较大值（见图）；（1-16）其中：M——按简支梁计算的跨中弯矩设计值；、——连续梁或连续单向板的左、右支座截面弯矩调幅后的设计值。

◆各控制截面的剪力设计值按荷载最不利布置和调幅后的支座弯矩由静力平衡条件计算确定。

6、构造要求、传统习惯◆ 调幅后，支座和跨中截面的弯矩值均不应小于M0的1/3。

二、用调幅法计算等跨连续梁、板（一）等跨连续梁1、在相等均布荷载，抑或在间距相同、大小相等的集中荷载作用下，等跨连续梁跨中和支座截面的弯矩设计值M可分别按式1-17、式1-18计算：承受均布荷载时：（1-17）承受集中荷载时：（1-18）其中：g、q——沿梁单位长度上的恒荷载设计值、活荷载设计值；G、Q——一个集中恒荷载设计值、活荷载设计值；——连续梁考虑塑性内力重分布的弯矩计算系数，按表采用；连续梁和连续单向板考虑塑性内力重分布的弯矩计算系数支承情况截面位置端支座边跨跨中离端第二支座离端第二跨跨中中间支座中间跨跨中A ⅠB ⅡC Ⅲ梁、板搁支在墙上0 1/11 两跨连续：-1/10；三跨以上连续：-1/11 1/16 -1/14 1/16板与梁整浇连接-1/161/14梁-1/24梁与柱整浇连接-1/16 1/14——集中荷载修正系数，按表采用；集中荷载修正系数荷载情况截面A ⅠB ⅡC Ⅲ当在跨中中点处作用一个集中荷载时 1.5 2.2 1.5 2.7 1.6 2.7 当在跨中三分点处作用两个集中荷载时 2.7 3.0 2.7 3.0 2.9 3.0 当在跨中四分点处作用三个集中荷载时 3.8 4.1 3.8 4.5 4.0 4.8l——计算跨度，按表采用。

一、弯矩调幅法（一）弯矩调幅法的概念所谓弯矩调幅法，就是对结构按弹性理论所算得的弯矩值和剪力值进行适当的调整（通常是对那些弯矩绝对值较大的截面弯矩进行调整），然后按调整后的内力进行截面设计和配筋构造的设计方法。

截面弯矩的调整幅度用弯矩调幅系数β来表示：（1-15）其中：M——按弹性理论计算的弯矩值（见图）；eM——调幅后的弯矩值。

a（二）弯矩调幅的原则为满足结构承载力极限状态和正常使用极限状态的要求，从下面几个方面考虑，对弯矩调幅提出以下原则：1、不因弯矩调幅而影响结构的承载力原则：◆弯矩调幅后引起结构内力图形和正常使用状态的变化，应进行验算，或有构造措施加以保证。

2、出铰不要过早，防止裂缝宽度、挠度过大原则：◆正常使用阶段不应出现塑性铰；◆截面的弯矩调幅系数β不宜超过0.20。

3、保证塑性铰有足够的变形能力，以实现弯矩调幅原则：◆受力钢筋宜采用HRB335级、HRB400级热轧钢筋，混凝土强度等级宜在C20～C45范围；◆截面相对受压区高度ξ应满足0.10≤ξ≤0.35。

4、弯矩调幅后仍应满足静力平衡条件5、从钢筋屈服到达到极限强度尚有一定距离（通常M y=0.95M u）。

故形成三铰破坏机构时，三个塑性铰截面并不一定同时达到极限强度。

原则：◆结构中的跨中截面弯矩值应取弹性分析所得的最不利弯矩值和按式1-16计算值中的较大值（见图）；（1-16）其中：M——按简支梁计算的跨中弯矩设计值；、——连续梁或连续单向板的左、右支座截面弯矩调幅后的设计值。

◆各控制截面的剪力设计值按荷载最不利布置和调幅后的支座弯矩由静力平衡条件计算确定。

6、构造要求、传统习惯◆ 调幅后，支座和跨中截面的弯矩值均不应小于M0的1/3。

二、用调幅法计算等跨连续梁、板（一）等跨连续梁1、在相等均布荷载，抑或在间距相同、大小相等的集中荷载作用下，等跨连续梁跨中和支座截面的弯矩设计值M可分别按式1-17、式1-18计算：承受均布荷载时：（1-17）承受集中荷载时：（1-18）其中：g、q——沿梁单位长度上的恒荷载设计值、活荷载设计值；G、Q——一个集中恒荷载设计值、活荷载设计值；——连续梁考虑塑性内力重分布的弯矩计算系数，按表采用；连续梁和连续单向板考虑塑性内力重分布的弯矩计算系数支承情况截面位置端支座边跨跨中离端第二支座离端第二跨跨中中间支座中间跨跨中A ⅠB ⅡC Ⅲ梁、板搁支在墙上0 1/11 两跨连续：-1/10；三跨以上连续：-1/11 1/16 -1/14 1/16板与梁整浇连接-1/161/14梁-1/24梁与柱整浇连接-1/16 1/14——集中荷载修正系数，按表采用；集中荷载修正系数荷载情况截面A ⅠB ⅡC Ⅲ当在跨中中点处作用一个集中荷载时 1.5 2.2 1.5 2.7 1.6 2.7 当在跨中三分点处作用两个集中荷载时 2.7 3.0 2.7 3.0 2.9 3.0 当在跨中四分点处作用三个集中荷载时 3.8 4.1 3.8 4.5 4.0 4.8l——计算跨度，按表采用。

弹塑性和塑性工作阶段(1)塑性极限弯矩、塑性铰与截面形状系数截面边缘部分进入有限状态后，当弯矩继续增加，弹性核心部分减小。

当整个截面都进入塑性状态时，得塑性极限弯矩为：M p= W pn f y式中W pn——净截面塑性抵抗矩这时梁截面已不能负担更大的弯矩，而变形则将继续增加，梁左右部分在弯径方向产生相对转动，这种现象称为形成塑性铰。

图1 梁截面的塑性抵抗矩W pn =S n1+S n2=2S n式中S n1、S n2分别为上、下半净截面对塑性中和轴(面积一部分轴)的面积矩；S n2为上或下半净截面(A n/2)对形心轴的面积矩(图1)。

对矩形截面，W= I/(h/2)=bh2/6，W pn=2S=2(bh/2)h/4=bh2/4，W pn =1.5 W n。

对工形截面或格构式截面，边缘纤维屈服时，全部截面的应力基本上都已接近f y，故W pn≈W n，计算可得W pn =(1.1～1.2) W n，翼缘愈大时取偏低值。

W pn / W n (或W pn/ W)称为截面形状系数。

(2)截面塑性发展系数钢梁设计中只考虑截面内部分发展塑性，否则①梁的挠度将过大；② 钢梁腹板较薄，会有一定剪应力，有时还有局部压应力，故应限制塑性弯曲应力的范围以免综合考虑的折算应力太大；③ 过分发展塑性变形对钢梁的整体稳定和板件的局部稳定不利。

因此设计时不采用塑性W pn ，而代以稍偏小的γW ，γ为截面塑性发展系数，取1<γ< W pn / W n 。

经归并简化后，GBJ17-88规定，设计时采用的γ值见表1。

表1 截面塑性发展系数γx 、γy 值表中γ原则上归为四类：(a)γ=1.2——适用于所考虑边缘纤维处没有加宽翼缘的截面(如矩形截面、工字形截面绕弱轴弯曲等)，这些截面有较大的塑性发展潜力。

(b)γ=1.05——适用于所考虑边缘纤维为加宽翼缘的截面(如矩形截面、工字形截面，这些截面发展塑性变形增大抵抗弯矩的潜力较小。

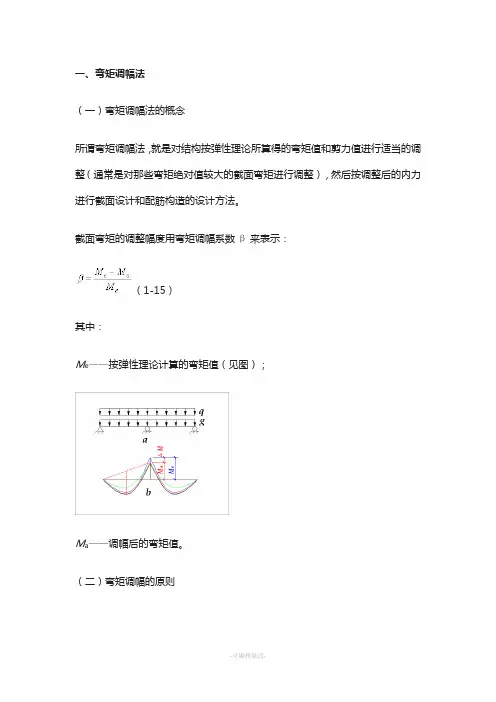

一、弯矩调幅法（一）弯矩调幅法的概念所谓弯矩调幅法，就是对结构按弹性理论所算得的弯矩值和剪力值进行适当的调整（通常是对那些弯矩绝对值较大的截面弯矩进行调整），然后按调整后的内力进行截面设计和配筋构造的设计方法。

截面弯矩的调整幅度用弯矩调幅系数β来表示：（1-15）其中：M e——按弹性理论计算的弯矩值（见图）；M a——调幅后的弯矩值。

（二）弯矩调幅的原则为满足结构承载力极限状态和正常使用极限状态的要求，从下面几个方面考虑，对弯矩调幅提出以下原则：1、不因弯矩调幅而影响结构的承载力原则：◆弯矩调幅后引起结构内力图形和正常使用状态的变化，应进行验算，或有构造措施加以保证。

2、出铰不要过早，防止裂缝宽度、挠度过大原则：◆正常使用阶段不应出现塑性铰；◆截面的弯矩调幅系数β不宜超过0.20。

3、保证塑性铰有足够的变形能力，以实现弯矩调幅原则：◆受力钢筋宜采用HRB335级、HRB400级热轧钢筋，混凝土强度等级宜在C20～C45范围；◆截面相对受压区高度ξ应满足0.10≤ξ≤0.35。

4、弯矩调幅后仍应满足静力平衡条件5、从钢筋屈服到达到极限强度尚有一定距离（通常M y=0.95M u）。

故形成三铰破坏机构时，三个塑性铰截面并不一定同时达到极限强度。

原则：◆结构中的跨中截面弯矩值应取弹性分析所得的最不利弯矩值和按式1-16计算值中的较大值（见图）；（1-16）其中：M0——按简支梁计算的跨中弯矩设计值；、——连续梁或连续单向板的左、右支座截面弯矩调幅后的设计值。

◆各控制截面的剪力设计值按荷载最不利布置和调幅后的支座弯矩由静力平衡条件计算确定。

6、构造要求、传统习惯◆调幅后，支座和跨中截面的弯矩值均不应小于M0的1/3。

二、用调幅法计算等跨连续梁、板 （一）等跨连续梁1、在相等均布荷载，抑或在间距相同、大小相等的集中荷载作用下，等跨连续梁跨中和支座截面的弯矩设计值M 可分别按式1-17、式1-18计算： 承受均布荷载时：（1-17）承受集中荷载时：（1-18）其中：g 、q ——沿梁单位长度上的恒荷载设计值、活荷载设计值； G 、Q ——一个集中恒荷载设计值、活荷载设计值；——连续梁考虑塑性内力重分布的弯矩计算系数，按表采用；连续梁和连续单向板考虑塑性内力重分布的弯矩计算系数支承情况截 面 位 置端支座边跨跨中离端第二支座离端第二跨跨中 中间支座中间跨跨中A ⅠB ⅡC Ⅲ梁、板搁支在墙上0 1/11 两跨连续：-1/10；三跨以上连续：-1/11 1/16 -1/14 1/16板与梁整浇连接-1/161/14梁-1/24梁与柱整浇连接-1/16 1/14——集中荷载修正系数，按表采用；集中荷载修正系数荷载情况截面A ⅠB ⅡC Ⅲ当在跨中中点处作用一个集中荷载时 1.5 2.2 1.5 2.7 1.6 2.7 当在跨中三分点处作用两个集中荷载时 2.7 3.0 2.7 3.0 2.9 3.0 当在跨中四分点处作用三个集中荷载时 3.8 4.1 3.8 4.5 4.0 4.8l0——计算跨度，按表采用。

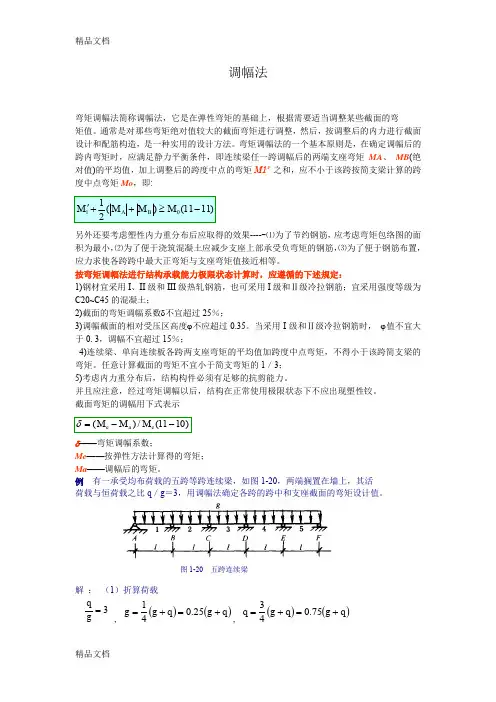

调幅法弯矩调幅法简称调幅法，它是在弹性弯矩的基础上，根据需要适当调整某些截面的弯矩值。

通常是对那些弯矩绝对值较大的截面弯矩进行调整，然后，按调整后的内力进行截面设计和配筋构造，是一种实用的设计方法。

弯矩调幅法的一个基本原则是，在确定调幅后的跨内弯矩时，应满足静力平衡条件，即连续梁任一跨调幅后的两端支座弯矩MA、MB(绝对值)的平均值，加上调整后的跨度中点的弯矩M1’ 之和，应不小于该跨按简支梁计算的跨度中点弯矩Mo，即:另外还要考虑塑性内力重分布后应取得的效果-----⑴为了节约钢筋，应考虑弯矩包络图的面积为最小，⑵为了便于浇筑混凝土应减少支座上部承受负弯矩的钢筋，⑶为了便于钢筋布置，应力求使各跨跨中最大正弯矩与支座弯矩值接近相等。

按弯矩调幅法进行结构承载能力极限状态计算时，应遵循的下述规定：1)钢材宜采用I、II级和III级热轧钢筋，也可采用I级和Ⅱ级冷拉钢筋；宜采用强度等级为C20~C45的混凝土；2)截面的弯矩调幅系数δ不宜超过25％；3)调幅截面的相对受压区高度ϕ不应超过0.35。

当采用I级和Ⅱ级冷拉钢筋时，ϕ值不宜大于0. 3，调幅不宜超过15％；4)连续梁、单向连续板各跨两支座弯矩的平均值加跨度中点弯矩，不得小于该跨简支梁的弯矩。

任意计算截面的弯矩不宜小于简支弯矩的1／3；5)考虑内力重分布后，结构构件必须有足够的抗剪能力。

并且应注意，经过弯矩调幅以后，结构在正常使用极限状态下不应出现塑性铰。

截面弯矩的调幅用下式表示δ——弯矩调幅系数；Me——按弹性方法计算得的弯矩；Ma——调幅后的弯矩。

例有一承受均布荷载的五跨等跨连续梁，如图1-20，两端搁置在墙上，其活荷载与恒荷载之比q／g＝3，用调幅法确定各跨的跨中和支座截面的弯矩设计值。

图1-20 五跨连续梁解：（1）折算荷载3=gq，()()qgqgg+=+=25.041，()()qgqgq+=+=75.043)1011(/)(--=eaeMMMδ)1111()(211-≥++'MMMMBA折算恒荷载 ()q g q g g +=+='4375.04 折算活荷载()q g q q +=='5625.043 （2）支座B 弯矩连续梁按弹性理论计算，当支座B 产生最大负弯矩时，活荷载应布置在1，2，4跨，故：()()()22222m ax 1129.05625.0119.04375.0105.0119.0105.0l q g l q g l q g l q l g M B +-=+⨯-+⨯-='-'-=考虑调幅20％，即β=0.2 ，则： ()()[]()22m ax m ax 3.09.01129.08.08.01l q g l q g M M M B B B +-=+-==-=β实际取()()220909.0111l q g l q g M B +-=+-= ∴111-=MB α （3）边跨跨中弯矩 对应于()2111l q g M B +-=，边支座A 的反力为()l q g +409.0，边跨跨内最大弯矩在离A 支座l x 409.0=处，其值为：()()210836.0409.0409.021l q g l l q g M +=⨯+⨯=按弹性理论计算，当活荷载布置在1，3，5跨时，边跨跨内出现最大弯矩，则：()()21222m ax 10836.00904.01.0078.0l q g M l q g l q l g M +=>+='+'=说明按()2m ax 10904.0l q g M +=计算是安全的。

塑性设计和弯矩调幅法浙江大学童根树2013.10.18对GB17-88,GB50017-2003塑性设计的疑虑：•(1)可靠度会不会降低？(2)稳定设计方法是否合理:计算长度系数与弹性设计有什么差别？(3) 可操作性：如何计算？(4)对使用极限状态的影响如何？(5)宽厚比限制过严，影响了经济性，是否可以区别对待？10.1 一般规定•10.1.1本章规定适用于不直接承受动力荷载的结构，包括（1）固端梁、连续梁；（2）实腹构件组成的单层框架结构；（3）水平荷载参与的荷载组合不控制设计的2层-6层框架结构；（4）采用双重抗侧力结构的多层和高层建筑钢结构中的框架部分，结构下部1/3楼层的框架部分承担的水平力不大于该层总水平力20%，允许框架梁逐个进行塑性设计。

此时宜避免在框架柱中形成塑性铰。

(5)双重抗侧力结构的支撑（剪力墙）系统能够承担所有水平力时，其框架可以采用塑性设计•[本条极大地扩大了塑性设计的应用范围,并且有可能使得塑性设计实用化]•10.1.2 采用塑性设计的结构或构件，按承载能力极限状态设计时，应采用荷载的设计值，考虑构件截面内塑性的发展及由此引起的内力重分配，用简单塑性理论进行内力分析。

•进行正常使用极限状态设计时，采用荷载的标准值，并按弹性理论进行计算。

•连续梁以及双重抗侧力结构中的框架梁，当能够确保仅形成梁式塑性机构时，允许对竖向重力荷载产生的梁端弯矩往下调幅10~30%、梁跨中弯矩相应增大的简化方法，代替塑性机构分析，此时柱端弯矩不因梁端弯矩调幅而修正。

水平荷载产生的弯矩不得进行调幅。

•10.1.3 采用弯矩调幅设计时，框架柱不得产生塑性铰，水平荷载产生的弯矩及柱端弯矩不得进行调幅。

连续梁及框架梁可采用对竖向重力荷载产生的梁端弯矩往下调幅、梁跨中弯矩相应增大的简化方法，代替塑性机构分析。

[本条有条件允许采用弯矩调幅10~30%代替塑性机构分析，使得塑性设计能够结合到弹性分析的程序中去，将使得塑性设计实用化]•10.1.4 按塑性设计时，钢材的力学性能应满足强屈比，伸长率，相应于抗拉强度的应变不小于20倍屈服点应变。
