《电机与电气控制技术》项目六xt北邮电机与电气控制课后答案

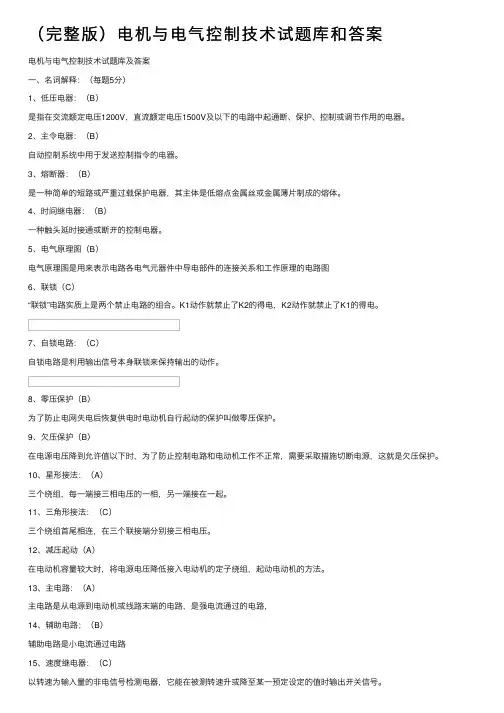

（完整版）电机与电⽓控制技术试题库和答案电机与电⽓控制技术试题库及答案⼀、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作⽤的电器。

2、主令电器：（B）⾃动控制系统中⽤于发送控制指令的电器。

3、熔断器：（B）是⼀种简单的短路或严重过载保护电器，其主体是低熔点⾦属丝或⾦属薄⽚制成的熔体。

4、时间继电器：（B）⼀种触头延时接通或断开的控制电器。

5、电⽓原理图（B）电⽓原理图是⽤来表⽰电路各电⽓元器件中导电部件的连接关系和⼯作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁⽌电路的组合。

K1动作就禁⽌了K2的得电，K2动作就禁⽌了K1的得电。

7、⾃锁电路：（C）⾃锁电路是利⽤输出信号本⾝联锁来保持输出的动作。

8、零压保护（B）为了防⽌电⽹失电后恢复供电时电动机⾃⾏起动的保护叫做零压保护。

9、⽋压保护（B）在电源电压降到允许值以下时，为了防⽌控制电路和电动机⼯作不正常，需要采取措施切断电源，这就是⽋压保护。

10、星形接法：（A）三个绕组，每⼀端接三相电压的⼀相，另⼀端接在⼀起。

11、三⾓形接法：（C）三个绕组⾸尾相连，在三个联接端分别接三相电压。

12、减压起动（A）在电动机容量较⼤时，将电源电压降低接⼊电动机的定⼦绕组，起动电动机的⽅法。

13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是⼩电流通过电路15、速度继电器：（C）以转速为输⼊量的⾮电信号检测电器，它能在被测转速升或降⾄某⼀预定设定的值时输出开关信号。

16、继电器：（C）继电器是⼀种控制元件，利⽤各种物理量的变化，将电量或⾮电量信号转化为电磁⼒（有触头式）或使输出状态发⽣阶跃变化（⽆触头式）17、热继电器：（C）是利⽤电流的热效应原理来⼯作的保护电器。

18、交流继电器：（C）吸引线圈电流为交流的继电器。

《电机与电气控制技术》一、填空题（本题30分, 每空1分）Array1.时间继电器按延时方式可分为型和型。

2.变压器的三大作用是、和。

3.异步电动机的转子可分为和两种。

4.热继电器在电路中作为保护，熔断器在电路中作为保护。

5.电磁机构一般由、、等构成6.三相鼠笼式异步电动机在运行中断了一根电源线，则电机转速。

7.仪表用电压互感器二次侧额定电压为______Ｖ，电流互感器二次侧额定电流为_______A。

8.某4极50HZ的电动机，其三相定子磁场的速度为_____,若额定转差率为0.04，则额定速度为_____。

9.在多点操作的控制电路中，通常几个按钮触点应该是常开、常闭。

10.三相异步电动机的调速方法有调速、调速和调速等三种。

11.笼型异步电机的降压起动方法有：、、。

12.按钮用来短时间接通或断开小电流，色表示起动，色表示停止。

13.自动空气开关它是既能通断电路，又具备、、等三大保护。

二、单项选择题（共20分，每题2分）1.交流接触器的发热是主要的。

A、线圈B、铁心C、触头2.某交流接触器在额定电压380V时的额定工作电流为100A，故它能控制的电机功率约为。

A、50KWB、20KWC、100KW3.下列电器中不能实现短路保护的是。

A、熔断器B、热继电器C、空气开关D、过电流继电器4.热继电器过载时双金属片弯曲是由于双金属片的。

A、机械强度不同B、热膨胀系数不同C、温差效应5. 当必须从使用着的电流互感器上拆除电流表时，应首先将互感器的二次侧可靠，然后才能把仪表联接线拆开。

A、断开； B、短路； C、接地； D、接零6.保护晶闸管，可选用型熔断器？A、RLS1B、RC1AC、RT0D、RL17.变压器的铁心采用0.35—0.5mm厚的硅钢片叠压制造,其主要的目的是为了降低。

A、铜耗；B、磁滞损耗；C、涡流损耗；D、磁滞和涡流损耗8.U N、I N、ηN、cosϕN分别是三相异步电动机额定线电压，线电流、效率和功率因数，则三相异步电动机额定功率P N为。

第1章直流电机及电力拖动习题答案1.简述直流电动机的工作原理、主要结构及各部分的作用。

答：1）直流电动机的工作原理：直流电动机的工作原理是基于电磁力定律的。

若磁场B x与导体互相垂直，且导体中通以电流i，则作用于载流导体上电磁力f。

此电磁力与转子半径之积即为电磁转矩。

该电磁转矩使电动机旋转。

通过换向器和电刷的作用，流经线圈的电流方向改变，这样导体所受的电磁力方向不变，从而保持电动机沿着一个固定的方向旋转。

2）直流电机主要由定子和转子部分组成。

定子主要由主磁极、机座、换向磁极、电刷装置和端盖组成。

主磁极的作用是产生恒定、有一定空间分布形状的气隙磁通密度。

整体机座是用导磁效果较好的铸钢材料制成，该种机座能同时起到导磁和机械支撑作用。

换向极用来改善直流电机的换向。

电刷装置把电机电枢中的电流与外部静止电路相连或把外部电源与电机电枢相连。

电刷装置与换向片一起完成机械整流，把电枢中的交变电流变成电刷上的直流或把外部电路中的直流变换为电枢中的交流。

2.直流电机的电枢绕组的连接方式中单叠绕组和单波绕组各有何特点？答：单叠绕组的特点是相邻元件相互叠压，合成节距与换向节距均为1，即y=y k=1。

单叠绕组有以下特点：1）同一主磁极下的元件串联在一起组成一个支路，这样有几个主磁极就有几条支路，主磁极对数等于之路对数，p =a。

2）电刷数等于主磁极数，电刷位置应使支路感应电动势最大。

3）电刷间电动势等于并联支路电动势，即等于每条并联支路中每根导体电动势之和。

4）电枢电流等于各并联支路电流之和。

单波绕组：线圈连接呈波浪形，所以称作波绕组。

单波绕组直接相连的两个线圈的对应边不是在同一个主磁极下面，而是分别处于相邻两对主磁极中的同极性的磁极下面，合成节距约等于两个极距。

单波绕组只有一对并联支路，支路对数与磁极对数p无关，即a=1。

3.直流电机的励磁方式有几种？画图说明。

答：励磁方式分为他励、并励、串励和复励。

a)b)c)d)a）他励b）并励c）串励d）复励4.什么是电枢反应，对电机有何影响？答：电枢磁场对主磁场的影响称为电枢反应。

项目六 三相异步电动机的基本控制电路及安装一、选择题1．采用星形－三角降压起动的电动机，正常工作时定子绕组接成〔 B 〕。

A ．角形B ．星形C ．星形或角形D ．定子绕组中间带抽头2．欲使接触器KM1动作后接触器KM2才能动作，需要〔 C 〕。

A ．在KM1的线圈回路中串入KM2的常开触点B ．在KM1的线圈回路中串入KM2的常闭触点C ．在KM2的线圈回路中串入KM1的常开触点D ．在KM2的线圈回路中串入KM1的常闭触点3．频敏变阻器起动控制的优点是( C )。

A ．起动转矩平稳，电流冲击大B ．起动转矩大，电流冲击大C ．起动转矩平稳，电流冲击小D ．起动转矩小，电流冲击大4．三相异步电动机Y- 降压起动时，其起动转矩是全压起动转矩的〔 A 〕倍。

A ．31B ．31 C ．21 D ．不能确定 5．以下哪个控制电路能正常工作( B )。

6．适用于电机容量较大且不允许频繁启动的降压启动方法是( B )。

A ．星形－三角B ．自耦变压器C ．定子串电阻D ．延边三角形7．用来说明电机、电器实际位置的图是( B )。

A ．电气原理图B ．电器布置图C ．功能图D ．电气系统图8．转子绕组串电阻起动适用于( B )。

A ．鼠笼式异步电动机B ．绕线式异步电动机C ．串励直流电动机D ．并励直流电动机9．Y -△起动，起动时先把它改接成星形，使加在绕组上的电压降低到额定值的( C )。

A ．1/2B ．1/3C ．1/3D ．以上都不是10．在控制电路中，如果两个常开触点串联，则它们是( A )。

A ．与逻辑关系B ．或逻辑关系C ．非逻辑关系D ．与非逻辑关系11．电机正反转运行中的两接触器必须实现相互间( A )。

A ．联锁B ．自锁C ．禁止D ．记忆12．欠电流继电器可用于( D )保护。

A ．短路B ．过载C ．失压D ．失磁13．以下电动机中，( B )可以不设置过电流保护。

A ．直流电动机B ．三相笼型异步电动机C ．绕线式异步电动机D ．以上三种电动机14．假设接触器用按钮起动，且起动按扭两端并联接触器的常开触点，则电路具有( A )。

边学边做部分答案项目1 变压器认知与分析1.填空题(1) 绝缘、冷却 (2)12 (3) 磁滞损耗涡流损耗外加电压(4) 变电压变电流变阻抗(5) 并串(6) 不变增大(7) 绝对不允许2.判断题(1)×(2) ×(3)×项目2 三相异步电动机分析与控制1.填空题(1) 旋转磁场(2) 丫(3) 1/3 (4) 铁耗铜耗机械损耗(5) 增大不变增大(6) 减小减小不变(7) 鼠笼型绕线型(8) 能耗制动反接制动回馈制动(9) 改变绕组的相序(10) 同步转速(11) 0＜s＜1 驱动s＜0 制动(12 ) n=60f（1−s）变极变频变转差率p(13) 降低(14) 常开触点常闭触点(15) 短路保护过载保护(16) 通电延时型断电延时型(17) 硅钢片磁滞损耗涡流2.判断题(1) ×(2) ×(3) ×(4) √(5) √(6) ×(7) ×(8) ×(9) ×(10) ×(11) √项目3 直流电机分析与控制1.填空题(1) 交变直流(2) 一致(3)他励并励串励复励(4) 可逆电能机械能机械能电能(5) 电磁转矩转速(6) 降压电枢回路串电阻(7) 定子转子主磁极(8) E a=C eΦn T em=C TΦI a(9) 将励磁绕组反接电枢绕组反接(10) 不一定(11) 理想空载转速2.判断题(1) √(2) √(3) ×3.选择题(1) A (2) D (3) C (4) B (5) C项目5 典型机床电气控制系统分析1.选择题(1)D (2)A (3) D (4) D (5)B (6)A (7)D (8)B (9)A (10)B (11)A2.分析题(1) 略(2)①起动：定子饶组串电阻，正反转：按纽—接触器双重互锁，制动：反接制动。

②电阻R在制动过程中的作用限制制动电流。

06级电机与电气控制技术试题库及答案一、名词解释：（每题5分）四、选择：（每题3分）1、下列元件中，开关电器有 A 。

(C)A、组合开关B、接触器C、行程开关D、时间继电器2、下列元件中，主令电器有 A 。

(C)A、熔断器B、按钮C、刀开关D、速度继电器3、熔断器旳作用是 C 。

(C)A、控制行程B、控制速度C、短路或严重过载D、弱磁保护4、低压断路器旳型号为DZ10-100，其额定电流是 B 。

(B)A、10AB、100AC、10~100AD、不小于100A5、接触器旳型号为CJ10-160，其额定电流是 B 。

(B)A、10AB、160AC、10~160AD、不小于160A6、交流接触器旳作用是 A 。

(C)A、频繁通断主回路B、频繁通断控制回路C、保护主回路D、保护控制回路7、交流接触器在不同旳额定电压下，额定电流 B 。

(A)A、相似B、不相似C、与电压无关D、与电压成正比8、下面 D 不是接触器旳构成部分。

(B)A、电磁机构B、触点系统C、灭弧装置D、脱扣机构9、时间继电器旳作用是 D 。

(C)A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路10、若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将 B 。

(A)A、延时触头反转180°B、电磁系统反转180°C、电磁线圈两端反接D、活塞反转180°11、通电延时时间继电器旳线圈图形符号为 B 。

(C)A、 B、 C、 D、12、延时断开常闭触点旳图形符号是 B 。

(C)A、 B、 C、 D、13、通电延时时间继电器，它旳延时触点动作状况是 A 。

(A)A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作14、断电延时时间继电器，它旳延时触点动作状况是 B 。

(A)A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作15、热继电器旳整定值为6.8A，则动作范畴应选用 D 。

电机与电气控制技术试题库和答案专业版1. 介绍电机与电气控制技术是电气工程中的一门重要课程，其涉及到电机的工作原理、电气控制系统的设计与调试等内容。

为了帮助学生更好地掌握和应用相关知识，我们推出了电机与电气控制技术试题库和答案专业版。

该试题库包含了丰富的题目，通过解答这些题目，学生可提高自己的电机与电气控制技术水平。

2. 功能特点2.1 试题分类我们将试题库的试题按照不同的知识点进行分类，如电机原理、电机调速、电气控制系统设计等，学生可以根据自己的需要选择相应的试题进行学习和练习。

2.2 题目难度试题库中的题目根据难度分为初级、中级和高级题目，学生可以根据自身能力选择合适难度的题目。

每个难度的题目数量均有保证，以满足不同学生的需求。

2.3 答案解析每道试题都附带了详细的答案解析，帮助学生理解问题的解答思路和方法。

在学习过程中，学生可以对照答案解析，提高问题解答的准确性和效率。

2.4 模拟考试试题库提供了模拟考试功能，学生可以根据自己的需要设定考试时间和试题数量，模拟真实考试的情境。

在考试结束后，系统会自动批改试卷，并给出综合评价和建议，帮助学生了解自己的优势和不足，进一步提升学习效果。

2.5 自动更新为了保持试题库的新鲜度和实用性，我们会定期更新试题库中的试题和答案。

学生可以通过网络更新，获取最新的试题和答案，保持与教材内容的同步。

3. 使用说明3.1 安装和登陆学生需要下载并安装电机与电气控制技术试题库的应用程序，并进行登陆注册。

注册后即可使用试题库的各项功能。

3.2 选择题库和试题分类进入应用程序后，学生首先需要选择所需的题库和试题分类。

可以通过点击界面上的相应按钮或菜单进行选择。

3.3 题目浏览和练习选择试题分类后，学生可以浏览该分类下的试题列表。

点击试题即可查看题目内容和选项。

点击选项后，系统会给出相应的答案解析。

学生可以选择进行练习，点击练习按钮后，系统会随机选取若干道题目，供学生答题。

第一章 变压器1-1在分析变压器时，对于变压器的正弦量电压、电流、磁通、感应电动势的正方向是如何规定的？答:1）电源电压。

U 正方向与其电流。

I 正方向采用关联方向，即两者正方向一致。

２）绕组电流。

I 产生的磁通势所建立的磁通。

φ,这二者的正方向符合右手螺旋定则。

3)由交变磁通φ产生的感应电动势产，二者的正方向符合右手螺旋定则,即它的正方向与产生该磁通的电流正方向一致。

1-2 变压器中的主磁通和漏磁通的性质和作用是什么?答：交变磁通绝大部分沿铁心闭合且与一、二次绕组同时交链,这部分磁通称为主磁通。

φ；另有很少的一部分磁通只与一次绕组交链，且主要经非磁性材料而闭合,称为一次绕组的漏磁通。

σφ1。

根据电磁感应定律，主磁通中在一、二次绕组中分别产生感应电动势•1E 和2•E ;漏磁通。

σφ1;只在一次绕组中产生感应电动势1σ•E ，称为漏磁感应电动势。

二次绕组电动势2•E 对负载而言即为电源电动势,其空载电压为20•U 。

1-3 变压器空载运行时,空载电流为何很小？答：变压器空载运行时,原边额定电压不仅降落在原边电阻ｒ1上，而且还有漏磁压降,还有主磁通产生的压降,由于-•1E 很大，或者说Z ｍ=ｒm +jx m 很大,致使励磁电流很小。

1-4 一台单相变压器,额定电压为2２0V/１１0V ，如果将二次侧误接在220V 电源上，对变压器有何影响?答 副边励磁电流将非常非常大。

因为原边接额定电压时主磁通φｍ为设计值,铁心磁路接近饱和，最大磁密B m 接近饱和值；这时副边电压为U 2≈Ｅ２,即Ｅ2＝110V 。

不慎把到边接到220V 时，副边漏阻抗也很小,电压与电势近似相等,因此有E 2≈U２=220V,与原边接2２0V 时相比，副边电势大小增大到原来的二倍。

我们知道,E 2＝４.44ｆw 2φm 因此φｍ也增大到原来的二倍，磁密Ｂm 也增大到原来的二倍。

正常运行时B m 已到了磁化曲线的拐弯点,B m 增加一倍，励磁磁动势将急剧增加,励磁电流由副边提供,励磁电流非常大，会数倍于额定电流。

《电机与电气控制技术》
一、填空题，（本大题共8小题,20分）
1.电动机、发电机、发电机、电动机
2.反馈制动反接制动能耗制动
3.并励串励复励
4.电源反接制动倒拉反接制动
5.同步转速
6.短路，过载，欠压
7.反抗性转矩，位能负载转矩
8.电枢串电阻起动、降压起动
二、单项选择题，（本大题共10小题,20分）
1.Λ
2.C
3.Λ
4.C
5.C
6.C
7.B
8.C
9.B
10.B
三、简答题，（本大题共3小题,18分）
1.电动机在未启动前n=O,E=O,而Ra很小,所以将电动机直接接入电网并施加额定电压时，启动电流将很大.I sl=UNZRa
2.直流他励电动机启动时,一定要先把励磁电流加上使因为主磁极靠外电源产生磁场.如果忘了先合励磁绕阻的电源开关就把电枢电源接通，T1.=O时理论上电动机转速将趋近于无限大,引起飞车，
T1.=TN时将使电动机电流大大增加而严重过载.
3.三相异步电动机在相同电源电压下，满载和空载启动时，启动电流和启动转矩都相同。

T st=KR2u2∕（R22+X22o）I=4.44f∣N2∕R与U,R2,Xzo有关。

4.由于热继电器有热惯性，大电流出现时他不能立即动作，故热继电器不能做短路保护。

四、作图题（本大题共2小题,20分）
2.
串励式五、计算题（本大题共2小题,20分）
1.7；=9.55%=14N∙m（3分）
n N
因启动的必要条件是I,>乙，所以能启动的最大负载转矩T1.w为13.36Nm（1分）。

项目一常用低压电器的认识与拆装一、填空题1．常用的低压电器是指工作电压在交流 1200 V以下、直流1500 V以下的电器。

2．行程开关也称限位开关，可将机械位移信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

3．按钮常用于控制电路，绿色表示起动，红色表示停止。

4．熔断器是由熔体和熔管两部分组成的。

5．交流接触器共有14个触头，其中主触头为 6 个，辅助触头为8 个。

6．一般速度继电器的动作转速为120 r/min，复位转速为100r/min。

7．通常电压继电器并联在电路中，电流继电器串联在电路中。

8．熔断器的类型有瓷插式、螺旋式和密封管式三种。

9．接触器的额定电压是指主触头上的额定电压。

10．机械式行程开关常见的有按钮式和滑轮式两种。

11．万能转换开关是多挡式控制多回路的主令电器。

12．熔体为一次性使用元件，再次工作必须更换新的熔体。

13．热继电器是利用电流的热效应来工作的电器。

14．低压电器按操作方式分为手动和自动。

15．触头的形式有点接触、线接触、面接触三种。

16．电磁式中间继电器实质上是一种电磁式电压继电器。

17．热继电器主要保护作用是电机过载保护；熔断器主要作短路保护。

18．通常漏电保护器与低压断路器组合构成漏电断路器。

19．封闭式负荷开关，俗称铁壳开关；开启式负荷开关俗称胶盖瓷底刀开关。

20．接触器的电磁机构由线圈、衔铁和静铁心3部分组成。

二、选择题1．低压断路器的型号为DZ10-100，其额定电流是（B）。

A．10A B．100A C．10~100A D．大于100A2．交流接触器的作用是（ A ）。

A．频繁通断主回路B．频繁通断控制回路C．保护主回路D．保护控制回路3．时间继电器的作用是（D）。

A．短路保护B．过电流保护C．延时通断主回路D．延时通断控制回路4．若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将（B）。

A．延时触头反转180°B．电磁系统反转180°C．电磁线圈两端反接D．活塞反转180°5．通电延时时间继电器，它的延时触点动作情况是（A）。

第三章直流电机3-l．直流电机中为何要用电刷和换向器，它们有何作用？答：在换向器的表面压着电刷，使旋转的电枢绕组与静止的外电路相通，其作用是将直流电动机输人的直流电流转换成电枢绕组内的交变电流，进而产生恒定方向的电磁转矩，或是将直流发电机电枢绕组中的交变电动势转换成输出的直流电压。

3-2．简述直流电动机的工作原理。

答：工作原理：当直流电动机电枢绕组接至电源上时，根据电磁力定律，载流导体在磁场中受电磁力的作用，产生了一个转矩，在转矩的作用下，电枢便按逆时针方向旋转起来。

3-3．直流电动机的励磁方式有哪几种？画出其电路。

按励磁方式分为有（1）他励；（2）并励；（3）串励；（4）复励等四种，如图3－7所示。

3-4．阐明直流电动机电磁转矩和电枢电动势公式T＝Ct φIa、Ea＝Ceφn中各物理量的函义。

答：T＝Ct φIa式中 CT—与电动机结构有关的常数；φ一每极磁通（Wb）Ia一电枢电流（A）；T一电磁转矩（N·m）。

E a ＝Ceφn式中 P一电动机轴上输出功率（kw）；n一电动机转速（r／min）；T—电动机电磁转矩（N·m）。

3-5．直流电动机电枢电动势为何称为反电动势？答：直流电动机电枢电动势的方向与电枢电流的方向相反，因而称为反电动势。

3-6．试写出直流电动机的基本方程式，它们的物理意义各是什么？答：U=Ea +IaRa（3－4）式中 U—电枢电压（V）Ia—电枢电流（A）Ra—电枢电阻（Ω）3-7．何为直流电动机的机械特性，写出他励直流电动机的机械特性方程式。

答：直流电动机的机械特性：是在稳定运行情况下，电动机的转速与电磁转矩之间的关系，即n=f(T)。

机械特性方程式3-8．何为直流电动机的固有机械特性与人为机械特性？答：当他励直流电动机的电源电压、磁通为额定值，电枢回路未接附加电阻Rpa 时的机械特性称为固有机械特性。

人为机械特性：人为地改变电动机气隙磁通φ、电源电压U和电枢回路串联电阻Rpa等参数，获得的机械特性。

电机与电气控制技术试题库及答案一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：（B）自动控制系统中用于发送控制指令的电器。

3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：（B）一种触头延时接通或断开的控制电器。

5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。

11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。

12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。

18、交流继电器：（C）吸引线圈电流为交流的继电器。

19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

电机与电气控制技术习题解答项目一学习直流电动机1.简述电机的概念、电机的分类。

答：电机是发电机（机械能转化为电能）和电动机（电能转化为机械能）的统称，它是一种利用电磁感应定律和电磁力定律，将能量或信号进行转换或变换的电磁机械装置。

电机主要包括直流电机和交流电机。

电机的具体分类如图所示。

图电机的分类2.直流电机的基本结构主要包括哪两大部分？他们的作用主要是什么？答：直流电机的基本结构主要包括定子、转子两大部分。

定子部分主要由主磁极、换向极、机座和电刷装置组成。

定子用于产生励磁磁场.对处在其中的通电导体产生力的作用。

转子主要由电枢铁心、电枢绕组和换向器组成。

转子槽中有电枢绕组,当电枢绕组通电时,就会在励磁作用下旋转，通过转轴带负载转动。

3.为什么一台电机即可以作为电动机运行又可以作为发电机运行？答:一台直流电机既可以作为电动机运行，也可以作为发电机运行，只是前提条件不同。

当直流电机的电刷接在直流电源上时，电机运行在电动机状态，线圈按一定方向不停地旋转，通过齿轮或皮带等机构拖动负载工作，把电能转换为机械能；当用原动机拖动直流电机的电枢时，电机运行在发电状态，两电刷引出的是具有恒定方向的电动势，负载上得到的是具有恒定方向的电压和电流，从而把机械能转化为电能。

4.已知某直流电动机的额定功率P N =240kW ，额定电压U N =460，额定转速n=600r/min ，额定效率ηN，求该电动机的额定电流。

解：额定输入功率：KW P P N 35.28285.02401===η 额定电流：A U P I N N 80.6134602823501===5.他励直流电动机常见的起动方式有哪几种？各有什么特点？答：他励直流电动机常见的起动方式有：电枢回路串电阻起动、降压起动。

常见的起动方式的特点：（1）直接起动。

适合于小型直流电动机。

（2）电枢回路串电阻起动。

优点：操作简单、可靠；缺点：起动时电阻消耗的电能较多，效率较低。

《电机与电气控制技术》项目五xt北邮电机与电气控制课后答案电机与电气控制技术与实践项目五特种电机的应用一、选择题1．测速发电机在自动控制系统中常作为（C）元件。

A．电源B．负载C．测速D．放大2．若按定子磁极的励磁方式来分，直流测速发电机可分为（C）两大类。

A．有槽电枢和无槽电枢B．同步和异步C．永磁式和电磁式D．空心型形转子和同步3．交流测速发电机的定子上装有（D）。

A．两个并联的绕组B．两个串联的绕组C．一个绕组D．两个在空间相差90电角度的绕组4．交流测速发电机的杯型转子是用（A）材料做成的。

A．高电阻B．低电阻C．高导磁D．低导磁5．交流测速发电机的输出电压与（D）成正比。

A.励磁电压频率B.励磁电压幅值C.输出绕组负载D.转速6．若被测机械的转向改变，则交流测速发电机的输出电压（D）。

A．频率改变B．大小改变C．相位改变90D．相位改变180二、判断题1．交流测速发电机的主要特点是其输出电压和转速成正比。

（√）2．测速发电机分为交流和直流两大类。

（√）3．直流测速发电机的结构和直流伺服电动机基本相同，原理与直流发电机相同。

（某）4．直流伺服电动机不论是他励式还是永磁式，其转速都是由信号电压控制的。

（√）三、简答题1．为什么说交流异步测速发电机是交流伺服电动机的一种逆运行？答：“伺服”是使物体的位置、方位、状态等输出被控量能够跟随输入目标（或给定值）的任意变化的自动控制系统。

它的主要任务是按控制命令的要求、对功率进行放大、变换与调控等处理，使驱动装置输出的力矩、速度和位置控制的非常灵活方便。

伺服电动机是是被控制对象。

而交流异步测速发电机是检测速度信号并间接控制驱动机构的。

所以才这么说的吧。

2．直流测速发电机的转速为什么少量超过规定的最高值？所接负载电阻为什么不得低于规定值？答：因为电枢反应和延迟换向的去磁效应使线性误差随着转速的增高或负载电阻的减少而增大。

因此，在使用时必须注意发电机的转速不能超过规定的最高转速，负载电阻不能小于规定的最小电阻值。

石家庄职业技术学院2010-2011学年第一学期 ［140705-1］ 电机与电气控制 试卷（A ） 答案 一、填空题（每小题1分，共20分） 1、对直流电动机的电磁转矩a T I C T Φ=公式中各物理量的含义，T C 表示转矩常数，Φ表示_每极磁通_，a I 表示 电枢电流 。

2、他励直流电动机的固有机械特性是指在电枢电压、励磁磁通为额定值，且电枢回路不串电阻的条件下，__转速__和___电磁转矩___关系。

3、某4极50HZ 的电动机，其三相定子磁场的转速为_ 1500_r/min ，若额定转差率s=0.04，则转子额定转速为__1440__ r/min 。

4、三相异步电动机根据转子结构不同可分为__笼型_和__绕线_两类。

当电源电压一定，负载转矩增加时，则转子转速_ 下降 _，定子电流__ 上升 _。

（填“上升”或“下降”） 5、笼式三相异步电动机常见的降压起动方法有定子串电阻或电抗降压起动、自耦变压器减压起动、__星形—三角形减压起动_等。

6、一般仪表用电压互感器二次侧额定电压为 100V ，电流互感器二次侧额定电流为_ 5A 。

7、低压电器中，常用的灭弧方法有双断口灭弧、 磁吹灭弧 、 栅片灭弧 、灭弧罩灭弧等。

8、过电压继电器的作用为 过电压保护和控制 。

9、熔断器具有 短路 保护或 过载 保护功能。

10、常用的电气控制系统图有： 电气原理图 、 电气元件布置图 、电气安装接线图等。

二、判断题（正确的画√，错误的画×，每小题1分，共10分）（ √ ）1、变压器是一种将交流电压升高或降低，并且又能保持其频率不变的静止电气设备。

（ × ）2、变压器可以改变交流电压，也可以改变直流电压（ √ ）3、直流电动机的额定功率指转轴上输出的机械功率。

（×）4、三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。

电机与电气控制技术试题库及答案一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：（B）自动控制系统中用于发送控制指令的电器。

3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：（B）一种触头延时接通或断开的控制电器。

5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。

11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。

12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。

18、交流继电器：（C）吸引线圈电流为交流的继电器。

19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

工程一常用低压电器的认识与拆装任务一低压电器的根底知识学习目标了解常用低压电器元件的功能、分类和工作原理；学会选择使用低压电器；会进行低压电器元件的检测、接线和简单操作。

任务分析了解低压电器的分类和型号表示方法。

掌握选择低压电器的一些本卷须知。

熟悉低压电器的内部结构和工作原理。

知识链接电器对电能的生产、输送、分配和使用起控制、调节、检测、转换及保护作用，是所有电工器械的简称。

我国现行标准将工作在交流50Hz、额定电压1200V及以下和直流额定电压1500V及以下电路中的电器称为低压电器。

低压电器种类繁多，它作为根本元器件已广泛用于发电厂、变电所、工矿企业、交通运输和国防工业等电力输配电系统和电力拖动控制系统中。

随着科学技术的不断开展，低压电器将会沿着体积小、质量轻、平安可靠、使用方便及性价比高的方向开展。

一、低压电器的根本知识1.低压电器的分类低压电器的品种、规格很多，作用、构造及工作原理各不相同，因而有多种分类方法。

1〕按用途分2〕按动作方式分3〕按有无触点分4〕按工作原理分2.低压电器的型号表示法国产常用低压电器的型号组成形式如下：3.低压电器的主要技术数据为保证电器设备平安可靠工作，国家对低压电器的设计、制造制定了严格的标准，合格的电器产品必须具有国家标准规定的技术要求。

我们在使用电器元件时，必须按照产品说明书中规定的技术条件选用，低压电器的技术指标主要有以下几项。

1〕额定电流〔1〕额定工作电流。

〔2〕额定发热电流。

〔3〕额定封闭发热电流。

〔4〕额定持续电流。

2〕额定电压〔1〕额定工作电压。

〔2〕额定绝缘电压。

〔3〕额定脉冲耐受电压。

3〕绝缘强度4〕耐潮湿性能5〕极限允许温升6〕操作频率及通电持续率7〕机械寿命和电气寿命4.选择低压电器的本卷须知二、电磁机构及触头系统低压电器一般都有两个根本局部，即感受局部和执行局部。

感受局部感受外界信号，并做出反响。

自控电器的感受局部大多由电磁机构组成；手动电器的感受局部通常为电器的操作手柄。
