三维设计在高压变电站工程设计中的应用与分析

三维设计在变电站建设中的应用探讨在以往，变电站的设计普遍采用二维方式。

然而，这种设计方法已难以满足当前电网工程的多样化要求。

相较之下，三维设计不仅能显著提升设计人员的工作效率，还为施工人员提供了更加直观且易于理解的可视化模型。

因此，三维设计势必将成为变电站建设中的主流趋势。

本文将探讨三维设计在变电站工程中的应用，并展望其发展前景，期望通过不断优化设计质量，推动变电站的高效建设。

三维设计具备全面展示图形的能力，使施工人员能够更加清晰、直观地理解设计人员的意图。

目前，三维设计凭借其数字化和可视化的优势，在变电站建设中得到了广泛应用，有效解决了传统设计过程中存在的多种问题，满足了多样化的使用需求。

如今，三维设计已在我国变电站建设中取得了显著成绩，对优化我国电力工程建设发挥了重要作用。

一、三维设计的目标与流程1.三维设计的目标在整体变电站设计的过程中，采用三维设计的目的是提升设计效率，并为客户提供更优质的设计效果和更高的设计标准。

通过三维设计，客户能够在实际施工之前全面了解最终效果，这使得他们能够及时对不满意的部分进行调整，从而使实际工程更趋完美。

此外，在实际施工前，如客户对设计存在异议，我们能够在三维设计阶段迅速进行修改，以更好地服务于客户。

首先，我们需要将电缆敷设施工图以三维形式展示，接着对二维施工图进行相应的修正和扩展，然后在三维模型中以1:1的比例缩小全景，模拟施工情况。

这有助于一线施工人员更好地理解施工图，减少因对图纸理解不当所引发的施工问题。

如果根据三维模型的设计图，施工人员仍对施工方案有疑虑，可以直接查看三维模型的电子版本，从而全面思考施工细节，因为这种电子模型能够详细展示每一个施工细节。

2.三维设计的流程三维设计的第一步是相关工作人员必须深入了解整个设计流程，对设计软件的使用方法有清晰的认知，并掌握必要的输变电站相关概念，才能开始实际的设计工作。

首先，建模阶段至关重要，我们需要将CAD图纸按1:1比例在三维设计软件中立体呈现，并对整体模型进行细节完善。

204数据库技术Database Technology电子技术与软件工程Electronic Technology & Software Engineering随着我国电网的快速发展，电网和变电站的建设已经实现了数字化设计模式，高科技的应用可以避免不良设计和错误设计。

它可以优化设计质量并减少纸张材料的浪费。

因此，加强三维模型的研究具有重要意义。

智能电网是电力技术生产中的关键组成部分。

通过智能化的设计，可以将设计完全集成以实现所需的结果。

提高工程的设计，改进设计，提高产品质量，提高材料知识，并完成以实现全寿命管理的过程，变电站的三维设计凭借其创新的设计元素和强大的变电站数据库，可以满足智能发展的需求。

高品质的无线网络必须先通过数字传感器连接装置和设备，并创建一个双向通信系统的数字设备的数据收集、整合、分析和决策。

这意味着必须控制和报告网格中的所有组件，并且必须在系统设计期间完全确定此要求。

凭借其集成的内容、全向的图形显示界面和集成的图像界面，电力行业的设计已收到越来越多的三维模型。

1 三维设计的特点在信息时代的背景下，数字技术、信息技术和计算机技术取得了巨大的进步和创新，电力已进入社会生产和生活的方方面面，这导致电力需求的多样化发展以及对电力需求的增长。

随着电力需求的增加，智能电网建设中的变电站设计现在变得越来越重要。

传统的二维设计方法在角度和操作方式上都处于落后地位，无法实现变电站整个生命周期的数字化传递。

在这种环境下，三维设计技术开始发挥作用。

它主要基于智能三维信息的设计平台，从而大大缩短了设计工作时间，并简化了工作流程。

变电站的设计包括建筑物、结构、电缆保护管等。

该项目的详细信息，使用完整的数据结构模型库，并有大量的能量计数和分析操作，使变电站的设计和连接点更容易，更节能。

三维可视提高了设计进度和准确性，设计图在计算机中被用作设计文件，让所有的信息可以完全显示出来。

建造变电站涉及许多学科，实现不同专业之间的需求，相互沟通和信息转换，并最终优化工程设计的效果。

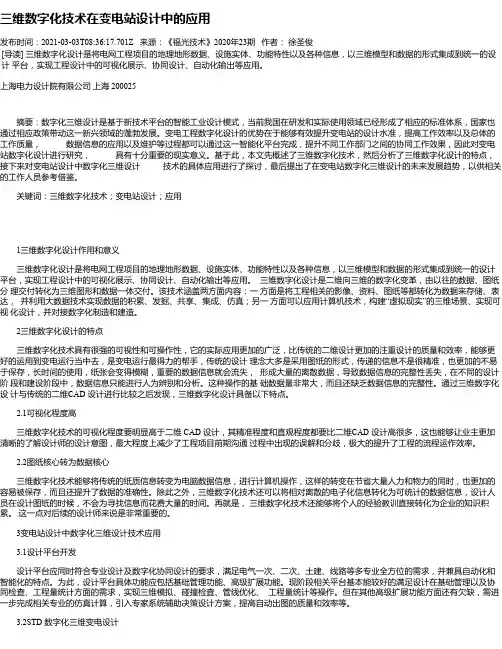

三维数字化技术在变电站设计中的应用发布时间：2021-03-03T08:36:17.701Z 来源：《福光技术》2020年23期作者：徐圣俊[导读] 三维数字化设计是将电网工程项目的地理地形数据、设施实体、功能特性以及各种信息，以三维模型和数据的形式集成到统一的设计平台，实现工程设计中的可视化展示、协同设计、自动化输出等应用。

上海电力设计院有限公司上海 200025摘要：数字化三维设计是基于新技术平台的智能工业设计模式，当前我国在研发和实际使用领域已经形成了相应的标准体系，国家也通过相应政策带动这一新兴领域的蓬勃发展。

变电工程数字化设计的优势在于能够有效提升变电站的设计水准，提高工作效率以及总体的工作质量，数据信息的应用以及维护等过程都可以通过这一智能化平台完成，提升不同工作部门之间的协同工作效果，因此对变电站数字化设计进行研究，具有十分重要的现实意义。

基于此，本文先概述了三维数字化技术，然后分析了三维数字化设计的特点，接下来对变电站设计中数字化三维设计技术的具体应用进行了探讨，最后提出了在变电站数字化三维设计的未来发展趋势，以供相关的工作人员参考借鉴。

关键词：三维数字化技术；变电站设计；应用1三维数字化设计作用和意义三维数字化设计是将电网工程项目的地理地形数据、设施实体、功能特性以及各种信息，以三维模型和数据的形式集成到统一的设计平台，实现工程设计中的可视化展示、协同设计、自动化输出等应用。

三维数字化设计是二维向三维的数字化变革，由以往的数据、图纸分理交付转化为三维图形和数据一体交付。

该技术涵盖两方面内容：一方面是将工程相关的影像、资料、图纸等都转化为数据来存储、表达，并利用大数据技术实现数据的积累、发掘、共享、集成、仿真；另一方面可以应用计算机技术，构建“虚拟现实”的三维场景、实现可视化设计，并对接数字化制造和建造。

2三维数字化设计的特点三维数字化技术具有很强的可视性和可操作性，它的实际应用更加的广泛，比传统的二维设计更加的注重设计的质量和效率，能够更好的运用到变电运行当中去，是变电运行最得力的帮手，传统的设计理念大多是采用图纸的形式，传递的信息不是很精准，也更加的不易于保存，长时间的使用，纸张会变得模糊，重要的数据信息就会流失，形成大量的离散数据，导致数据信息的完整性丢失，在不同的设计阶段和建设阶段中，数据信息只能进行人为辨别和分析。

数字化三维设计在变电站设计工作中的运用摘要：我国变电站设计工程发展史共经历了三个重要阶段:板图、计算机图纸和计算机辅助设计。

信息技术的发展得到发展，计算机技术支持变电站设计的宽度和深度随波逐流而动。

另一方面，工程模型中的二维模型逐渐转换为实体模型，而设计信息的传达更加方便，从而使多个平台之间的合作逐渐成为可能。

最近随着科学技术的发展，三维数字设计技术逐渐应用于变电站设计工作。

鉴于此，本文对数字化三维设计在变电站设计工作中的运用进行分析，以供参考。

关键词：数字化三维设计；变电站设计；运用引言变电站建设设计的所有阶段都已开始普及数字技术的使用，正在向更深更广的方向发展。

项目的资产管理部门、建设部门和监督监督部门已经与数字设计结果集成，为了减少变电站建设信息不足导致的项目进度减少，必须与时俱进，整合现代新技术，实现资源整合能力提高，实现变电站建设的总体效率提高。

不断增长的工程项目将是数据信息的集合，在现代行业中应用大量数据技术进行分析可以促进企业发展，了解企业管理层的内部资源组成，以及实时跟踪项目进度将发挥不可替代的作用。

在未来的变电站设计工程中，数字三维设计将释放更大的发电空间，成为电力工程企业高效发展的新希望。

1三维数字化设计的内涵3d数字设计技术是随着科学技术的快速发展而发展的一种新的尖端技术。

三维数字设计是指合并不同时间调查的信息数据，挖掘相关数据，然后完成全面的数据分析。

使用此技术，您可以快速传递相应的数据。

在此基础上，详细说明了输变电工程三维设计的内容。

以工程信息、地理信息数据收集为基础，综合应用三维建模技术和数字联合设计技术，使输变电站项目不仅能完成三维可视化设计，还能完成信息集成。

2三维设计评审系统的理论依据2.1建筑信息模型建筑信息模型是工程、建筑等领域使用的三维图像，是主要信息表达的计算机辅助设计工具，是将三维可视化技术应用于工程设计。

模型存储了项目的许多几何结构信息、空间位置关系、地理周围的信息、建筑构件的数量和特性、每个部分的预算成本、材料库存和项目时间表。

三维设计技术在电力设计中的应用随着科技的不断进步，三维设计技术在各个领域中的应用越来越广泛。

在电力设计领域，三维设计技术同样发挥了重要的作用。

本文将探讨三维设计技术在电力设计中的应用，并阐述其优势和挑战。

一、三维设计技术简介三维设计技术是指通过计算机辅助设计软件，将设计对象以三维模型的形式在计算机上进行可视化的设计方法。

传统的设计方法主要依赖于二维图纸，而三维设计技术则能够更加全面地呈现设计对象的外观、结构和功能。

二、三维设计技术在电力设计中的应用1. 设备设计在电力设备的设计过程中，三维设计技术能够帮助工程师们更加清晰地了解设备的结构和布局。

通过创建设备的三维模型，工程师们可以更加直观地查看设备的各个组成部分，并对其进行优化和改进。

此外，三维设计技术可以帮助工程师们进行碰撞检测，以避免设备的部件之间的干涉和冲突。

2. 线路规划在电力线路的规划和设计中，三维设计技术可以提供更加准确的线路走向和高度信息。

通过三维地形模型和电力线路模型的叠加，工程师们可以更加直观地了解线路在地理环境中的布局，并进行线路走向的优化。

此外，三维设计技术还可以帮助工程师们进行线路的分段分布，从而提高线路的可靠性和维护效率。

3. 施工模拟在电力工程的施工阶段，三维设计技术可以进行施工模拟，以提前发现潜在的问题和危险，并做出相应的调整。

通过在三维模型中添加施工流程和设备参数，工程师们可以模拟出整个施工过程，并检查施工过程中的可能风险。

这有助于提高施工安全性和工程质量。

三、三维设计技术的优势1. 提升设计效率相比传统的二维设计方法，三维设计技术能够提供更加全面和直观的信息，帮助工程师们更快速地进行设计和优化。

通过三维设计技术，设计人员可以更加方便地修改和调整设计方案，从而提高设计效率。

2. 减少错误与冲突三维设计技术可以帮助工程师们在设计过程中发现可能的错误和冲突。

通过三维模型的碰撞检测功能，设计人员可以及时发现并解决潜在的问题，减少后期施工和运营阶段的不必要的成本和风险。

三维设计在电网和变电站建设中的应用与实践近年来，随着电力行业的快速发展，电网和变电站建设迎来了历史性的机遇。

在这个过程中，三维设计技术的应用和实践对于提高项目的效率、优化设计方案和降低建设成本具有重要作用。

首先，三维设计技术可以帮助工程师快速准确地模拟电网和变电站的整体结构。

在电网设计中，无论是导线的布置还是杆塔的选型都需要进行科学论证。

而在三维设计中，工程师可以通过软件模拟出电网的整体结构，再通过操作灵活的界面，对导线和杆塔的布置进行调整，使其满足安全、可靠、经济等多方面要求。

在变电站设计中，三维设计也同样可以帮助工程师快速准确地模拟整个站点的布局、设备的安装和维护等细节，从而为电力工程的运营和维护提供更有力的支撑。

其次，三维设计技术还可以实现多学科协同设计，提高设计效率。

在电网建设中，参与的设计专业十分广泛，涉及到土木工程、电力系统、机械设备、自动化系统、通信工程等多个领域。

在传统的设计中，各专业之间可能出现信息的隔阂，乃至互相矛盾，导致设计效率低下。

而在三维设计中，因为所有专业都是基于同一个三维模型进行设计的，相关数据和信息可以实时共享，减少出现问题的概率，从而提高了设计的质量和效率。

最后，三维设计技术还可以帮助提高建设成本的控制。

在电网和变电站建设中，成本是一个非常重要的问题。

利用三维设计技术，工程师可以通过调整设备的型号、布置，优化轨迹等方式，在保证安全、可靠的前提下，降低建设成本。

例如，在电网设计中，工程师可以通过调整导线的布置，减少塔的数量和使用的材料，从而降低建设成本。

在变电站设计中，利用三维设计技术可以优化设备的布局，减少设备之间的距离，提高站点的利用率，从而降低建设成本。

三维设计在电网和变电站建设中的应用与实践随着科技的不断发展，三维设计技术在各个领域中得到了广泛的应用，其中包括电网和变电站建设。

三维设计技术的应用，不仅可以提高设计效率和质量，还可以帮助工程师更好地了解电网和变电站的结构和布局，从而提高工程施工和管理的效率。

本文将重点介绍三维设计技术在电网和变电站建设中的应用与实践。

一、三维设计技术在电网建设中的应用与实践1. 三维地理信息系统在电网规划中的应用三维地理信息系统是一种能够将地理信息以三维形式展示的系统，可以将电网的地理位置、地形和建筑物等信息以真实的三维形式呈现出来，为电网规划提供了更为详细和直观的数据支持。

通过三维地理信息系统，工程师可以更加直观地了解电网的布局和结构，可以在设计和规划中更好地考虑地形地貌等因素，从而避免因规划不周导致的不必要损失。

2. 三维建模技术在电网设计中的应用三维建模技术是将电网的各个组成部分以三维形式呈现出来的技术手段。

通过三维建模技术，工程师可以更加清晰地了解电网主体结构和配套设施的分布情况，有助于更加精准地设计电网的布局和结构，提高电网设计的效率和质量。

三维建模技术还可以帮助工程师更好地进行电网安全评估和风险分析，从而提高电网的运行安全性和稳定性。

3. 三维仿真技术在电网优化中的应用三维仿真技术是利用计算机模拟电网运行情况的技术手段，可以帮助工程师更加直观地了解电网的运行情况和优化方案。

通过三维仿真技术，工程师可以模拟电网在不同工况下的运行情况，找出电网运行中存在的问题和风险，并提出相应的优化方案。

三维仿真技术还可以帮助工程师进行电网故障分析和应急预案的制定，提高电网运行的可靠性和稳定性。

二、三维设计技术在变电站建设中的应用与实践1. 三维空间规划技术在变电站设计中的应用三维空间规划技术是一种能够以三维形式展示变电站各个功能空间布局的技术手段，可以帮助工程师更加直观地了解变电站的空间布局和功能分区情况。

通过三维空间规划技术，工程师可以在设计变电站时更好地考虑各功能空间之间的协调布局，提高变电站设计的效率和质量。

三维设计在电网和变电站建设中的应用与实践电网和变电站建设是现代城市和工业生产的基础设施，其设计和建设过程需要考虑多个因素，包括地理环境、电力需求、设备布局等。

在这个过程中，三维设计技术的应用可以提供更好的效果和更高的效率。

三维设计可以提供更直观的空间模型。

通过使用三维设计软件，可以将电网和变电站的各个部分以三维模型的形式展示出来，包括电线、变压器、开关设备等。

这样的空间模型可以提供更直观的视觉效果，使设计师和工程师更容易理解和评估整个系统的布局和连接方式。

三维设计可以进行空间分析和优化。

通过三维设计软件，设计师可以对电网和变电站的空间布局进行分析和优化。

可以通过模拟电线的走向和连接方式，确定最佳的布线路径，以降低能量损耗和线路阻抗。

还可以通过模拟设备的安装位置和姿态，确定最佳的设备布局，以提高整个系统的效率和可靠性。

三维设计可以进行冲突检验和碰撞预防。

在电网和变电站建设过程中，不同设备之间的空间关系非常复杂，容易发生冲突和碰撞。

通过三维设计软件的使用，可以在设计过程中进行冲突检验和碰撞预防，避免设备之间的相互干扰和损坏。

这样不仅可以减少工程中的纠纷和错误，还可以大大提高工程的进度和质量。

三维设计还可以提供可视化的效果展示。

通过将三维设计模型与环境模拟和光照效果结合，可以生成真实的效果图和漫游动画。

这样可以使设计方案更容易理解和接受，也可以提供给工程师和决策者更直观的参考。

这些可视化效果还可以用于宣传和展示，提高项目的认知度和价值。

三维设计在电网和变电站建设中的应用与实践可以提供更直观、可靠和高效的设计效果。

通过使用三维设计软件，可以提供直观的空间模型、进行空间分析和优化、检验冲突和碰撞，展示可视化效果等。

这些应用可以提高设计和建设的质量和效率，为现代城市和工业生产提供更可靠的电力供应。

三维设计技术在变电站设计中的运用计算机技术快速稳定的发展，促进了越来越多的新兴技术在变电站设计中的应用。

目前，二维设计仍然成为国内变电站设计的主要应用技术，但是这种平面设计技术难以避免交叉干扰等问题。

不仅需要花费大量的时间进行方案审核，还会出现专业协调的纰漏等问题。

三维设计技术作为当前最为先进的设计技术，在工业制造、建筑等领域中发挥着较为明显的优势，应用于变电站设计时，能解决传统二维设计存在的缺陷，提高变电站设计的质量。

但是三维技术存在的诸多不足，限制了其优势的发挥。

因此，我们应不断加深对三维设计技术的研究，使其为电力设计技术的发展进步贡献真正的力量。

标签：三维设计技术;变电站设计;运用1三维设计技术发展背景与基础随着全球计算机软件的高效性和智能化，电力勘测设计行业的计算机化不断发展。

基于信息智能三维设计平台的运行模式，大大优化设计操作流程，将设计重点从布局设计过渡到系统方案设计，方案完成系统前的数据建模工作设计标准化的数据模型库和强大的自动计算和分析设计功能被积累并有助于完成，设计方法变得更加简单。

数字化3D设计电源设计和生产。

随着设计行业的第二次革命，实现知识管理系统的标准化，通过数字化转移建立数字生命周期服务的盈利模式，扩大设计服务链和范围，促进设计企业不断进步。

2变电站三维设计的主要平臺分析2.13Dmax软件3Dmax 软件作为当前作为知名的三维造型，该软件具备较高的应用价值，该软件具有显著性的应用优势。

不但能够保证操作面简单快捷，而且还具备较强的视图功能。

与其他设计软件相比较而言，3Dmax 软件在渲染效果方面占据较为明显的优势，3Dmax 软件具备较强的兼容性。

因此，在实际的设计过程当中，不需要花费过多的精力和时间学习3Dmax 软件相关知识，3Dmax 软件整个操作流程相对较为简单，通俗易懂、便于操作。

但是在通过3Dmax 软件进行设计变电站，则存在明显的缺陷与不足。

3Dmax 软件更适用于效果图方面，而在工程图方面却没有明显的优势，致使其在工程图设计中具有一定的限制。

三维设计技术在变电站设计中的运用摘要：我国变电站设计工程在整个发展历程中，有三个重要阶段：图形绘图，计算机绘图和计算机辅助设计。

随着信息技术的发展，计算机技术支持变电站设计的广度和深度将发生变化。

工程模型的二维模型正逐渐转换为物理模型，而设计信息的传输变得更加便捷，并逐渐显示出跨学科和多平台的合作。

随着科学技术的最新发展，三维数字设计技术已逐渐应用于变电站设计工作。

关键词：三维设计；变电站设计；运用前言本论文的主要目的是探索三维设计技术在变电站设计工程中的应用方式，为行业发展提供必要的理论支持。

为了使研究顺利进行，本文首先分析了三维技术的基本概念，了解了三维技术在变电站设计中的发展历史，然后系统地探讨了三维技术在变电站设计工程中的实际应用。

最后在变电站设计工程中，以三维设计为设计平台，实现了协同设计和专业设计。

1三维数字设计技术介绍日新月异的计算机技术为行业发展带来了活力，在产业生产和行业进步中，潜移默化的开始运用计算机网络技术。

数据库技术、大数据分析技术等，新科技的运用逐渐成为现代行业发展的主流趋势。

在项目工程实施的各个阶段，载体逐渐演变为信息模型，核心更是信息数据。

当架构被统一之后，搭建平台需要倚重工作流、资金流和物资流，达到共享项目资源信息的目的，实现设计、采购、施工以及管理等各项工作，促进施工工序得以顺利开展，实现项目工程一体化。

工程建设的重要组成之一便是三维设计，这种设计技术是以信息图形影像技术、网络技术、数据库技术等多种现代化计算机技术作为基础手段，通过与操作人员和设计人员之间的协调合作，实现项目工程精准设计的目标，实现变电站设计的三维可视化以及信息一体化。

三维设计与传统设计之间的区别主要是在于传统的设计需要将诸多信息数据详细的罗列在设计图纸上，并且对信息数据予以说明，这种设计操作的习惯将会在很大程度上造成信息数据离散。

工程项目设计的不同阶段，工程项目的建设的不同阶段中产生的新的信息数据只能通过技术人员进行收集分析，辨别信息数据的有效性。

三维设计在电网和变电站建设中的应用与实践随着电力工业的快速发展，电网和变电站的建设显得越来越重要。

三维设计技术在电网和变电站的设计中应用越来越广泛，为建设方提供了极大的帮助。

本文将主要介绍三维设计在电网和变电站建设中的应用与实践。

1. 三维电网模型的制作在电网建设过程中，三维模型的制作是非常重要的。

三维电网模型可以精确地表示电线杆、输电线路、变电站等电能传输设备，方便工程师对电力设备的安装和调试。

在三维电网模型中，可以通过“观察器”来查看模型的各个细节，优化设计方案。

2. 电网故障模拟三维电网模型还可以用来进行电网故障模拟，每一个电网元件都可以通过模型进行操作。

对于电网故障的模拟可以用来帮助电力工程师更好地理解故障原因，加快修复速度。

3. 电网规划设计三维设计还可以帮助工程师进行电网规划设计，将电缆和电线杆的位置进行合理的规划和安排。

使用三维技术可以使得电网的规划更加精确和可靠，减少建设成本和时间成本。

1. 变电站全貌模拟三维建模可以用来模拟变电站的全貌，可视化之后，可以更加生动形象的了解变电站在不同架构下的形态切换和操作。

模型中还可以展示变压器、隔离开关等设备的位置和功能，帮助工程师更好地安排每个设备的位置和功能。

2. 变电站场地设计三维建模还可以帮助工程师对变电站场地进行规划设计，在场地中模拟变电站的各个元件位置和属性，可以更加全面地展示变电站的整体规划。

同时通过三维建模技术可以将不同的场地用途进行分类，并根据不同场地要求设置不同要求的材料。

3. 变电站设备多方向展示三维模型还可以帮助工程师对变电站设备进行多方向展示，可以将每个设备的特点和功能展示出来。

通过三维视图展示出变电站内部设备的大小、位置和状态，方便工程师就设备布置、选型、安装进行判断和选择。

1. HG市某区县 110KV 开关站为了减少建设成本和时间成本，该项目采用了最新的三维设计技术。

三维模型中可以展示各个设备的位置和状态，方便工程师进行设备布置、选型、安装等操作。

数字化三维设计在变电站设计工作中的运用摘要：随着智能化电网理念的不断深化，对设计立体化的要求越来越高，数字化三维技术因其三维立体和智能先进的技术优势，逐步被应用于变电所的设计。

这是智能电网发展和数字化建设发展的必然趋势。

随着信息技术的飞速发展，计算机技术朝着更加高效的方向发展，利用数字化三维设计技术来推进变电站的设计工作，将会在一定程度上完善变电所设计工作，使整个系统资源得到充分的利用。

关键词：数字化三维设计；变电站设计；运用分析1.变电站建设的现状随着我国电网建设高品质发展的需要，变电站的信息化建设已经势在必行。

近年来社会发展对电力系统的建设工作提出了更高的需求，而目前，我国变电站在建设过程中，依然存在许多的局限。

主要体现在三方面：一是设计的效率不高。

过去在变电站平面设计中，传统的二维图纸设计精度不高，而在图纸上进行繁杂的图形制作更是要花费很多的时间和精力。

在人力资源方面，进行了设计更改后，将会使设计工作负荷成倍增加，从而降低了变电站的设计效率；二是施工矛盾多。

在变电所设计中，涉及到很多的专业领域，而这些专业工作是相对独立的。

加上二维图纸所能呈现的空间有限，更常有图纸数据更新不及时等情况，造成了施工中，各个专业领域存在冲突。

在开展施工时存在着互相干扰或损坏的状况，进而对整个工程的进度、质量和成本产生一定的不利作用；三是难以推进电网高质量建设发展。

目前我国变电站的建设需求、施工信息、设计数据、运行维护等信息相对分散，存在着信息理解偏差、信息传递不及时、信息分类混乱等问题，很难支持数字化变电站建设的高品质要求。

1.数字化三维设计的特有优势三维设计与传统的设计有很大的区别，那就是在设计的各个阶段，传统设计手段将大量的信息固化到图纸和说明中，从而形成了大量的离散数据。

在后续的建设阶段，只能依靠施工人员来对图纸进行数据辨识和说明分析来开展施工，由于基础资料的数量庞大、冗余，造成数据信息缺乏完整性与延续性，不利于施工的顺利开展。

三维设计在高压变电站工程设计中的应用与分析摘要：电力系统的安全稳定运行在一定程度上能够推动我国社会经济的可持续发展，而高压变电站设计作为电力系统中的重要组成部分，其直接影响着电力系统的安全性和稳定性。

由此可见，在用电量快速增多的新形势下，如何完善电力系统，提高供电质量要求，以满足人们的用电需求，是众多供电企业急需解决的重要问题。

本文在此基础上主要研究了三维设计在高压变电站工程设计中的应用与分析。

关键词：三维设计；高压变电站；应用1三维设计总体计划（1）项目策划项目策划的主要内容有：①确定项目当前阶段开展三维设计的范围和深度，确定各专业三维建模次序，各专业对其他专业的建模框架性技术要求。

制定三维设计工作计划，明确各专业三维模型完成时间、三维集中办公时间、三维模型固化时间等。

②确定布置方案和重要设备控制性尺寸以及可供设计参考的三维模型设计模板，作为各专业三维建模的依据。

③确定协同设计平台上本项目的目录划分。

④其他需要策划的内容。

（2）专业策划各专业开展三维建模工作前，必须召开专业策划会。

策划会由专业主设组织，专工主持。

策划会应形成策划纪要，并由主持人签发，发参会人员并抄送项目三维协调人。

专业策划内容应包括：①根据项目策划的成果与要求，确定项目当前阶段专业三维模型设计的布置方案、建模深度和细节要求、出图要求等。

②制定专业三维设计工作计划。

③分解和落实专业三维设计内容。

④其他专业性策划的内容。

2基于三维设计的全流程方案研究2.1全流程通用性解决方案依托BentleySubstation软件进行数字化三维设计的全流程如下：①通过绘制计算模型简图，自动生成短路阻抗图，进行短路电流计算。

②依据典型模板图库，快速绘制二维电气接线图。

③查找设备型号库，设定过滤参数，进行智能设备选型。

④设定KKS编码规则，进行智能设备编码设计，并关联二维符号与三维模型。

⑤通过间隔参数设置，进行批量设备三维布置。

通过集成导线拉力计算程序，设定导线参数，进行智能导线三维布置。

三维设计技术在变电站设计中的运用发布时间：2021-11-11T06:46:23.562Z 来源：《中国科技人才》2021年第23期作者：芮玉成[导读] 近年来，在计算机技术的不断进步发展下，衍生出了大量行业专用技术，其中三维技术在整个设计领域中的应用十分普遍，不仅有利于提升设计效率，还能保证设计质量。

中冶华天南京工程技术有限公司江苏南京 210019摘要：近年来，在计算机技术的不断进步发展下，衍生出了大量行业专用技术，其中三维技术在整个设计领域中的应用十分普遍，不仅有利于提升设计效率，还能保证设计质量。

尤其将其应用在变电站设计中，直接有效解决了传统二维设计存在的一些技术问题，给设计工作的开展带来了极大促进作用。

那么就可以在明确该技术特征和主要平台的基础上，探究相关应用。

关键词：三维设计技术；变电站设计；运用策略引言：在电力系统中，变电站不但需要进行电能转换，还要满足基本的电力输送与应用要求。

为使其功能得到全面发挥，必须在设计环节加强质量控制。

现阶段，变电站设计中普遍应用的是二维设计，但这种方式缺乏直观性与形象性，难以保证设计质量和效率。

这几年在相关科学技术的逐渐发展下，三维设计技术开始在各个领域中获得了广泛应用，变电站设计也是如此，有效规避了传统设计带来的各项缺陷，强化了设计质量，因此极有必要对其应用进行探究。

一、三维设计特点和优势常规三维设计软件一般具有一定可视性和可操作性，主要特点体现在：首先，能直接测量空间距离。

通过三维设计能直接在模型空间中测量空间距离，不再需要对断面图和平面图进行来回切换，可以直接省去传统模式下的人工计算环节，有利于实现误差控制。

其次，可以减少设计误差。

传统二维设计一般无法察觉到电器设备、梁、柱、暖通等方面的硬性碰撞问题，而三维设计则可以对其进行合理剖切，自动生成变电站任意角度的二维时图，真实呈现出设备和建筑、导线等方面的联系性[1]。

最后，可以保证设计方案的实用性。

三维设计在电网和变电站建设中的应用与实践发布时间：2021-05-26T06:22:36.432Z 来源：《中国电业》（发电）》2021年第3期作者：牛利宁[导读] 设计是构建和制造的基础和指南。

特别是在电力工程中，由于强大的专业性和凌乱性，如果设计中存在问题，则难以保证建筑和制造的质量。

宁夏回族自治区电力设计院有限公司宁夏回族自治区银川市 750004摘要：设计是构建和制造的基础和指南。

特别是在电力工程中，由于强大的专业性和凌乱性，如果设计中存在问题，则难以保证建筑和制造的质量。

从传统的电网和变电站规划的角度来看，存在很多问题。

选择三维设计可以使您完成网格项目的数字化和可视化。

这将对项目的后续制造和运营产生积极影响，并将逐渐成为电力规划部门广泛使用的辅助工具。

经过近年来国家电网制造业务的深入发展，三维规划以其全方位和多视图的优势发挥了突出作用，为我的新建筑，改造和扩建提供了有力支持。

关键词：三维规划；电网；变电站制造；应用和实践1三维设计的特征在信息时代的背景下，数字技术，信息技术，计算机技术等已经崩溃并且具有创新性，并且电力工程已经渗透到社会生产和生活的方方面面，从而导致电力使用的多样化。

面对不断增长的电力需求，智能电网制造下的变电站规划变得越来越重要。

传统的二维规划方法具有延迟的视角和操作方法，并且无法完成变电站整个生命周期的数字移交。

在这种环境下，三维规划技术应运而生。

它的主要支持是依靠基于信息的智能三维规划方法。

这大大减少了设计的正常运行时间，并优化了操作流程。

变电站设计包括电力和建筑物，结构，管道等。

依靠完全标准化的数据模型库以及强大的主动记帐和分析功能的项目内容可简化电网和变电站的制造，并完成许多功能，例如主动校准，主动地图输出等，选择三维规划技术，并通过计算机软件构建工程信息模型，以进一步跨越电网和变电站的规划质量和电源，从而全面了解所有信息和要求。

整合变电站制造专业。

它负责协调需求，完成不同措施之间的互通和信息转换，并最终优化项目设计。

变电站三维协同设计的应用探讨近年来，随着信息技术的快速发展，三维协同设计在各个领域中得到了广泛应用。

其中，变电站的三维协同设计对于提高设计效率、降低成本以及优化工程质量具有重要意义。

本文将探讨变电站三维协同设计的应用，并对其优势和挑战进行分析。

一、变电站三维协同设计的背景和意义变电站是电力系统中重要的配电设施，其设计和建设直接关系到电力传输和供应的安全稳定。

传统的设计方法往往采用二维平面设计，并且设计人员之间的沟通和协同存在一定的困难。

而随着三维协同设计技术的发展，变电站的设计可以更加直观、全面，并且能够实现多人协同设计，极大地提高了设计效率和质量。

二、三维协同设计在变电站设计中的应用1.三维模型的建立三维协同设计的基础是建立变电站的三维模型。

通过使用专业的三维建模软件，设计人员可以将变电站的各个部分以三维形式呈现，并在模型中添加各种参数和属性。

这样一来，设计人员可以更加直观地了解变电站的布局和结构，并进行进一步的设计。

2.多人协同设计三维协同设计技术可以实现多人同时对同一个模型进行设计和修改。

设计人员可以通过网络共享模型文件，并进行实时的协同工作。

这样一来，设计人员之间可以方便地沟通和交流，协同解决设计问题，并及时更新设计方案。

这种方式不仅提高了设计效率，还避免了传统设计过程中可能出现的信息遗漏和误解。

3.设计冲突的检测与解决三维协同设计技术可以帮助设计人员在设计过程中检测和解决设计冲突。

通过对三维模型进行碰撞检测、冲突分析等操作，可以及时发现潜在的设计问题，并采取相应的调整和优化措施。

这样可以避免在实际施工中出现设计冲突，节约时间和成本。

三、变电站三维协同设计的优势1.提高设计效率三维协同设计技术能够实现多人同时参与设计，并且能够实时沟通与协同工作。

这样一来，设计人员之间可以更加高效地协同完成设计任务，大大提高了设计效率。

2.降低设计成本通过三维协同设计，可以在设计过程中及时发现和解决设计问题，避免在实际施工中出现的问题。

三维设计技术在变电站设计中的运用摘要：在变电站设计的过程中，合理应用三维设计技术，它能够提高变电站设计的水平，基于此文章结合实际以三维设计技术为研究对象，在阐述三维技术在变电站设计中应用意义的同时，对变电站设计过程中，三维技术的实施要点进行了分析，希望论述之后能够给该领域的设计者提供一定的帮助。

关键词：三维设计技术；变电站；设计；运用引言对于变电站的设计来说，经常采用二维设计的方式，从整个工程来说，需要设计人员通过空间想象力和工程技能对三维空间进行设计，然而使用这种方法对于设计的质量来说存在一定的不确定性，当前许多电网公司已经开始进行精细化的设计，因此这种二维设计的方式无法满足当前情况下的需求。

科学技术的不断发展，也使得三维设计更加精细化，对于一些较为复杂的变电站来说，设计周期的压缩和相关资料的数字化移交问题等等，都为设计人员提供了更大的思想展示的空间，对于工程质量也能够提出更高的保证，并且对于变电工程来说，能够保证其全寿命周期的管理。

一、变电站设计中应用三维设计技术的重要意义未来户内变电站的设计趋势是三维数字化的技术，当前已经有许多进行电力设计的单位开始重视并且使用三维设计软件进行日常的工作。

三维设计之所以能够成为未来发展的重要趋势，与其重要的意义是分不开的，首先，通过三维设计和数字化移交的方式，能够针对施工现场的实际情况进行更加精细的设计，对于使用的材料和安全距离也能够进行有效的进行统计工作。

通过这种方式，能够尽可能的减少不同专业的管线的碰撞。

除此之外，由于这种设计方式所有专业都需要在同一个平台进行设计工作，因此，各个专业之间能够进行更加有效的协作，能够有效提高工作效率，并且保证工程质量。

通过数字化的方式，能够对资料进行保存，便于进行后期的维护工作。

二、变电站设计中三维设计技术的应用在变电站设计过程中，它涉及到的设计要点很多，而通过三维技术的应用，它能够通过建模的形式优化设计内容，具体来说该技术的应用要点有以下几方面。

三维设计在电网和变电站建设中的应用与实践1. 引言1.1 三维设计在电网和变电站建设中的重要性三维设计在电网和变电站建设中扮演着至关重要的角色，它的应用不仅可以提高项目的设计效率和质量，还可以帮助实现更精准的规划和管理。

传统的二维设计方式往往难以准确表现复杂的电网结构和变电站布局，而三维设计技术则可以以更直观、全面的方式呈现整个项目的空间结构，让设计师和工程师更好地理解和分析地理环境和工程要求。

在电网和变电站建设中，准确的空间布局和结构设计对于项目的安全性、稳定性和可靠性至关重要。

通过三维设计，设计团队可以更好地模拟仿真电网系统的运行状态，发现潜在的问题并作出及时的调整。

三维设计还可以在设计阶段进行虚拟施工和安全评估，帮助团队提前发现施工难点和安全隐患，从而减少后期的改动和风险。

三维设计在电网和变电站建设中的重要性不可忽视。

它不仅提高了设计的准确性和效率，还为项目的施工和运营提供了更科学的支持。

随着技术的不断发展和应用的深入，三维设计将在电网和变电站建设中发挥越来越重要的作用，推动整个行业朝着更智能、更可持续的方向发展。

1.2 三维设计技术的发展随着科技的不断进步和应用，三维设计技术在电网和变电站建设中扮演着越来越重要的角色。

过去，二维设计技术已经是相当先进和高效的工具，但是随着社会的发展和需求的增加，二维设计技术已经难以满足复杂电网和变电站建设的需求。

三维设计技术迅速崛起并发展壮大。

三维设计软件的不断升级和完善。

各种专业的三维设计软件如AutoCAD、SolidWorks、Revit等，不断推出新版本，提供更多功能和更高的效率，使得工程师可以更快更准确地设计出电网和变电站的图纸和模型。

三维扫描技术的广泛应用。

通过三维扫描技术，工程师可以快速获取现场的数据，建立起真实的三维模型，有助于规划和设计工作的进行。

虚拟现实和增强现实技术的结合。

通过虚拟现实和增强现实技术，工程师可以在虚拟空间中模拟电网和变电站的建设情况，可以实时查看设计效果，大大提高了设计效率和准确性。

三维设计在电网和变电站建设中的应用发布时间：2023-01-05T02:40:05.769Z 来源：《福光技术》2022年24期作者：杨波王倩[导读] 三维设计就是针对一个事物，从三维的角度上进行设计。

三维设计是新一代数字化、虚拟化、智能化设计平台的基础。

它是建立在平面和二维设计的基础上，让设计目标更立体化，更形象化的一种新兴设计方法。

国网陕西省电力有限公司西咸新区供电公司陕西省咸阳市 712000摘要：伴随着我国的电网技术快速的发展，电网以及变电站建设已经开始应用数字化三维设计技术，应用此技术能够避免设计的缺项、错项，能够保证设计整体质量的同时，还能够有效降低纸质材料所产生的资源浪费，因此，加强三维设计研究极为关键。

关键词：三维设计；电网；变电站；建设；应用1三维设计的概述三维设计就是针对一个事物，从三维的角度上进行设计。

三维设计是新一代数字化、虚拟化、智能化设计平台的基础。

它是建立在平面和二维设计的基础上，让设计目标更立体化，更形象化的一种新兴设计方法。

所谓三维，按大众理论来讲，只是人为规定的互相交错的三个方向，用这个三维坐标，看起来可以把整个世界任意一点的位置确定下来。

三维是为了确定位置。

三维是指在平面二维系中又加入了一个方向向量构成的空间系。

三维既是坐标轴的三个轴，即x轴、y轴、z轴，其中x表示左右空间，y表示上下空间，z表示前后空间，这样就形成了人的视觉立体感。

2三维设计在电网和变电站建设中的应用2.1设定准确的目标设定准确的目标是实现三维设计价值的最佳基础。

以变电站设计为例，其设计目标必须满足以下要求：首先，它可以实现自动计算和分析，并建立三维信息模型。

输入数据可以获得完整的图形效果，并且可以自动生成多个视图图形文件，从而缩短变电站的设计时间。

第二个是全专业的协作设计。

由于建造变电站涉及许多专业，因此不同专业的技术要求也不同。

通过集成平台管理，三维协同设计可以满足同一项目下所有专业人员的设计需求。
