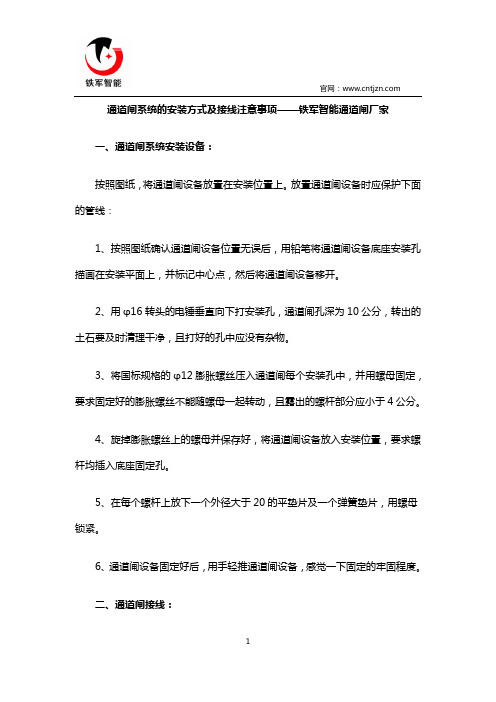

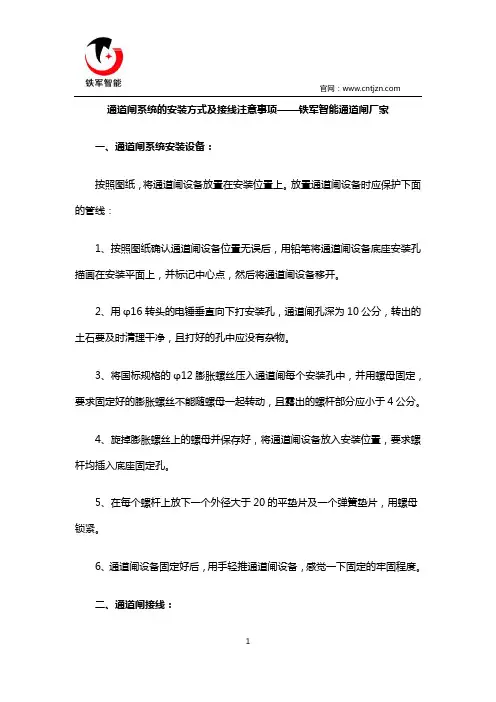

通道闸系统的安装方式及接线注意事项——铁军智能通道闸厂家

官网： 通道闸系统的安装方式及接线注意事项——铁军智能通道闸厂家一、通道闸系统安装设备：按照图纸，将通道闸设备放置在安装位置上。

放置通道闸设备时应保护下面的管线：1、按照图纸确认通道闸设备位置无误后，用铅笔将通道闸设备底座安装孔描画在安装平面上，并标记中心点，然后将通道闸设备移开。

2、用φ16转头的电锤垂直向下打安装孔，通道闸孔深为10公分，转出的土石要及时清理干净，且打好的孔中应没有杂物。

3、将国标规格的φ12膨胀螺丝压入通道闸每个安装孔中，并用螺母固定，要求固定好的膨胀螺丝不能随螺母一起转动，且露出的螺杆部分应小于4公分。

4、旋掉膨胀螺丝上的螺母并保存好，将通道闸设备放入安装位置，要求螺杆均插入底座固定孔。

5、在每个螺杆上放下一个外径大于20的平垫片及一个弹簧垫片，用螺母锁紧。

6、通道闸设备固定好后，用手轻推通道闸设备，感觉一下固定的牢固程度。

二、通道闸接线：官网： 按照布线图的管号线号表确认每根线的用途，对照通道闸设备的接线图将每根线连接到对应的接线端子上：1、多芯电缆要先在每芯电线上用号码管标记芯号，并记录芯号与颜色的对应，这是电缆另一头接线的依据。

2、接线时切勿将导线的铜芯直接拧在接线端子上，这样时间长了容易脱落，且开叉的铜芯会降低信号传输质量及造成短路。

应该在每根导线的端头绞紧接线端子上。

3、接线完成后要彻底清理剪下的线头等杂物，尤其是裸露的铜芯线头，以免通电时造成短路损坏通道闸设备。

4、把通道闸的线捆扎整理与接线端子连接的引线，信号线与信号线归类，电源线与电源线归类，以免互相干扰。

深圳铁军智能通道闸机厂家提供产品与安装服务，给客户提供一站式采购体验，省时省力最优惠。

主营：人行通道闸机，产品包括：智能翼闸、三辊闸机、摆闸、平移闸、全高闸、半高闸、速通门、停车场道闸，票箱、车牌识别等设备，产品品种齐全，性价比高，交付及时，服务周到，已成为深圳安防行业独具特色的佼佼者。

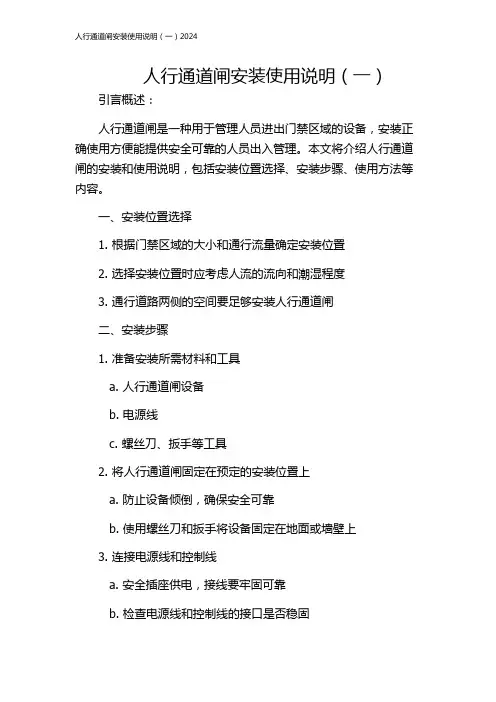

人行通道闸安装使用说明（一）引言概述：人行通道闸是一种用于管理人员进出门禁区域的设备，安装正确使用方便能提供安全可靠的人员出入管理。

本文将介绍人行通道闸的安装和使用说明，包括安装位置选择、安装步骤、使用方法等内容。

一、安装位置选择1. 根据门禁区域的大小和通行流量确定安装位置2. 选择安装位置时应考虑人流的流向和潮湿程度3. 通行道路两侧的空间要足够安装人行通道闸二、安装步骤1. 准备安装所需材料和工具a. 人行通道闸设备b. 电源线c. 螺丝刀、扳手等工具2. 将人行通道闸固定在预定的安装位置上a. 防止设备倾倒，确保安全可靠b. 使用螺丝刀和扳手将设备固定在地面或墙壁上3. 连接电源线和控制线a. 安全插座供电，接线要牢固可靠b. 检查电源线和控制线的接口是否稳固4. 进行设备测试和调试a. 通电检查设备是否正常工作b. 调试设备的功能和灵敏度5. 注意事项a. 安装时应遵循厂商提供的安装手册b. 安装完成后，彻底清理安装现场的垃圾和杂物三、使用方法1. 开门通行a. 用户将身份证等有效证件放在读卡器上b. 系统验证通过后，通道闸门自动打开2. 异常情况处理a. 用户遇到闸门无法打开的情况，应求助管理人员b. 操作时如有异常声响或闸门卡住，应停止使用并维修3. 临时禁用通道a. 如需禁用通道，可通过系统设置进行临时关闭b. 确保通道不能被未授权人员随意进出4. 日常维护a. 定期检查设备的工作状态，及时进行维护b. 清洁通道闸门和读卡器，确保正常运行5. 安全注意事项a. 不要将手指或其他物体伸入通道闸门内，以免造成伤害b. 如遇紧急情况或火灾，应立即按下紧急停止按钮总结：本文详细介绍了人行通道闸的安装和使用说明，包括安装位置选择、安装步骤、使用方法等内容。

在正确安装和使用的情况下，人行通道闸能够提供安全可靠的人员出入管理控制，为门禁区域的安全管理提供了便利。

同时，使用人行通道闸时，用户要注意安全操作，定期维护设备，确保设备的正常运行和安全性。

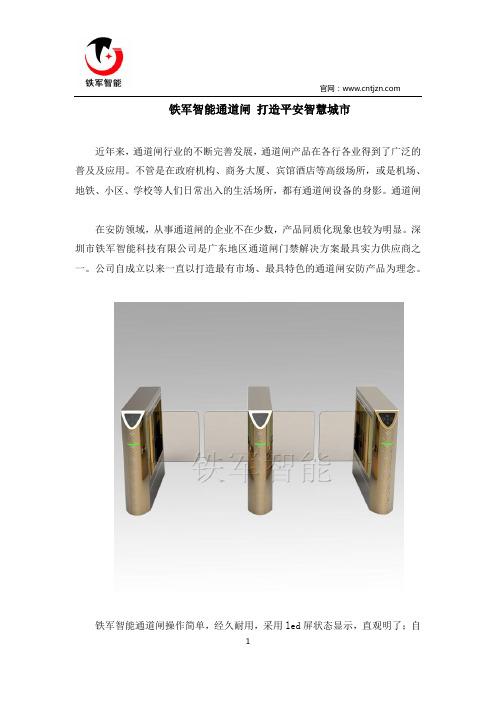

官网：铁军智能通道闸打造平安智慧城市近年来，通道闸行业的不断完善发展，通道闸产品在各行各业得到了广泛的普及及应用。

不管是在政府机构、商务大厦、宾馆酒店等高级场所，或是机场、地铁、小区、学校等人们日常出入的生活场所，都有通道闸设备的身影。

通道闸在安防领域，从事通道闸的企业不在少数，产品同质化现象也较为明显。

深圳市铁军智能科技有限公司是广东地区通道闸门禁解决方案最具实力供应商之一。

公司自成立以来一直以打造最有市场、最具特色的通道闸安防产品为理念。

铁军智能通道闸操作简单，经久耐用，采用led屏状态显示，直观明了；自官网：有故障自检和报警提示功能声、光报警功能，含非法闯入、尾随报警机械结构、多组红外感应双重防夹功能、防冲功能，未接收到开闸信息，伸缩臂自动锁死消防功能，断电后通道闸自动敞开，上电自动闭合，单位时间内未通行，自动复位，可防止非法进入。

通道闸铁军智能通道闸具有强大的扩展功能，可与多种读卡设备相联接，ID/IC卡片、二维码、手机APP控制，主控板可编程设备的运行状态，通过管理计算机实现远程控制与管理。

通道闸铁军智能通道闸都是使用单位采用人工管理与设备管理相结合的方式，对管理的区域进行有效管理。

该方式利用了人工管理的灵活性及智能化设备的智能特点，使得使用单位从完全人工管理的方式转变到人工管理与设备管理相结合的时代，大大地提高了工作效率，同时也加强了使用单位的安全管理意识，并且在一官网：定程度上增强了安全管理。

通道闸标准化、开放性是信息技术发展的必然趋势，在可能的条件下，铁军智能通道闸的产品都尽可能是标准化、具备良好开放性的，并遵循国际上通行的通信协议。

应用软件尽量采用商品化的通用软件，以减少二次开发的工作量和利于日后的使用和维护。

通道闸官网：另外，随着视觉审美的提升，人们在通道闸机设备的外观方面也将会有更高的要求。

在出入口控制系统日趋激烈的竞争环境中，相信会有更多美观实用、功能强大、技术先进的通道闸产品涌上市场，给用户们带来更为全新的体验。

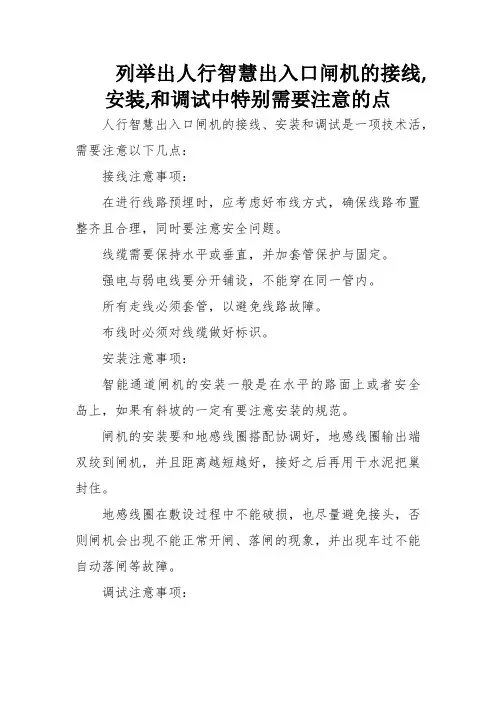

列举出人行智慧出入口闸机的接线,
安装,和调试中特别需要注意的点
人行智慧出入口闸机的接线、安装和调试是一项技术活，需要注意以下几点：
接线注意事项：
在进行线路预埋时，应考虑好布线方式，确保线路布置整齐且合理，同时要注意安全问题。

线缆需要保持水平或垂直，并加套管保护与固定。

强电与弱电线要分开铺设，不能穿在同一管内。

所有走线必须套管，以避免线路故障。

布线时必须对线缆做好标识。

安装注意事项：
智能通道闸机的安装一般是在水平的路面上或者安全岛上，如果有斜坡的一定有要注意安装的规范。

闸机的安装要和地感线圈搭配协调好，地感线圈输出端双绞到闸机，并且距离越短越好，接好之后再用干水泥把巢封住。

地感线圈在敷设过程中不能破损，也尽量避免接头，否则闸机会出现不能正常开闸、落闸的现象，并出现车过不能自动落闸等故障。

调试注意事项：
在接好线以后一定要进行仔细的检测，如果检测运行不正常，就需要重新对闸机设备进行安装。

通道闸机系统在出厂前已经根据现场要求配置的弹簧调整到了力矩平衡，如果现场环境有所改变，需要重新调整到平衡状态，否则会出现点击过热以及减速箱磨损过度。

总之，在接线、安装和调试人行智慧出入口闸机的过程中，需要严格遵守相关规定和操作流程，注意安全问题，同时要保证设备的稳定性和可靠性。

如需了解更多信息，建议咨询专业技术工程师或厂家。

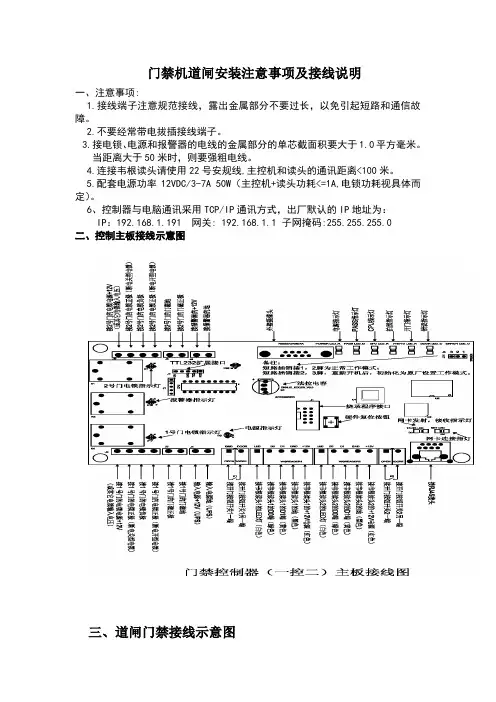

门禁机道闸安装注意事项及接线说明
一、注意事项:
1.接线端子注意规范接线，露出金属部分不要过长，以免引起短路和通信故障。

2.不要经常带电拔插接线端子。

3.接电锁、电源和报警器的电线的金属部分的单芯截面积要大于1.0平方毫米。

当距离大于50米时，则要强粗电线。

4.连接韦根读头请使用22号安规线,主控机和读头的通讯距离<100米。

5.配套电源功率12VDC/3-7A 50W（主控机+读头功耗<=1A,电锁功耗视具体而定）。

6、控制器与电脑通讯采用TCP/IP通讯方式，出厂默认的IP地址为：
IP：192.168.1.191 网关: 192.168.1.1 子网掩码:255.255.255.0
二、控制主板接线示意图
三、道闸门禁接线示意图
1.门禁主板输入电源+12和输入电源负极接道闸主板上输出电源+12如图：
2.道闸主板上的+12V接到门禁控制器一端接电锁电源+12V（或其它电锁输入电压）。

3.接一号门的电锁正极（断电关型电锁）还有电锁负极到V12继电器的线圈上，如图：
4.12V继电器上的公共端接道闸主板上的公共端（COM）。

5.12V继电器上的常开和常关分别接道闸的开（OPEN）和关（CLOSE）。

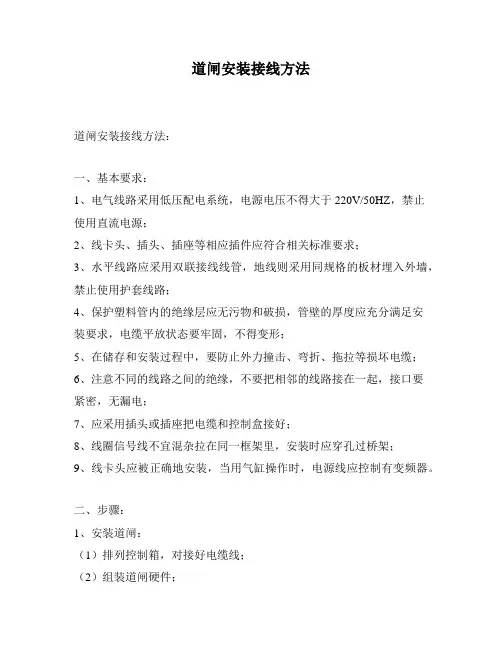

道闸安装接线方法道闸安装接线方法：一、基本要求：1、电气线路采用低压配电系统，电源电压不得大于220V/50HZ，禁止使用直流电源；2、线卡头、插头、插座等相应插件应符合相关标准要求；3、水平线路应采用双联接线线管，地线则采用同规格的板材埋入外墙，禁止使用护套线路；4、保护塑料管内的绝缘层应无污物和破损，管壁的厚度应充分满足安装要求，电缆平放状态要牢固，不得变形；5、在储存和安装过程中，要防止外力撞击、弯折、拖拉等损坏电缆；6、注意不同的线路之间的绝缘，不要把相邻的线路接在一起，接口要紧密，无漏电；7、应采用插头或插座把电缆和控制盒接好；8、线圈信号线不宜混杂拉在同一框架里，安装时应穿孔过桥架；9、线卡头应被正确地安装，当用气缸操作时，电源线应控制有变频器。

二、步骤：1、安装道闸：（1）排列控制箱，对接好电缆线；（2）组装道闸硬件；（3）安装道闸的电子元件、电机；（4）如果需要，可以为道闸安装红外线或触摸屏等外设；（5）将道闸安装到适当的位置上；2、接线：（1）检查安装线缆，确保电压符合要求；（2）按照功能要求，进行主控制网络的实际电路布线，当需要时，应加装控制回路；（3）将控制箱的继电器及限位等设备安装好，并进行接线；（4）连接红外线或RFID等传感器及按键、查询按钮等外设接线；（5）将控制箱和道闸之间的信号线接好：RS485、ZigBee、CAN等；3、试验：（1）将主控制系统链路接好后，进行供电，开机检查；（2）操作部件，逐个检查动作是否正常；（3）调整被控设备的速度参数；（4）连接外设，逐一检查外设是否正常；（5）对主控制系统上的道闸进行测试，检查其动作精度是否满足要求；4、调试完毕后，关闭电源；5、安装完成：检查布线、接线每组部分，各控制组件联调完毕后，进行总体测试，完成道闸安装接线。

道闸系统设备安装及注意事项道闸系统设备是指用于控制车辆出入的道闸设备，广泛应用于停车场、小区、商场和公共机构等场所。

正确的安装道闸系统设备对于保障车辆出入的安全和流畅有着重要的作用。

本文将介绍道闸系统设备的安装步骤和注意事项。

一、道闸系统设备的安装步骤1.环境评估：在安装道闸系统设备之前，首先需要对安装环境进行评估。

评估内容包括道闸的位置选择、区域电源和通信设备的布置等。

根据实际情况选择最合理的安装位置，以确保道闸的使用效果。

2.基础施工：道闸系统设备需要有一个稳固的基础，以便固定设备并给予足够的支撑力。

在安装前，需将施工现场的地面整平，并根据设备的尺寸和重量来进行基础的建设。

通常情况下，基础的尺寸为设备本身尺寸的2-3倍。

3.安装设备：在道闸系统设备的安装过程中，需要按照设备提供的安装说明进行操作。

首先，将道闸设备放置在基础上，并使用螺栓进行固定。

其次，连接道闸的电源线和通信线，并确保接线正确牢固。

最后，对设备进行调试，包括校准、测试和调整。

4.系统设置：道闸系统设备的安装完成后，还需要进行系统设置。

根据实际需求，设置车辆出入的权限、通信协议和报警功能等。

同时，还需对设备进行测试，确保各个功能正常运行。

5.软件配置：在道闸系统设备安装过程中，还需要对软件进行配置。

根据实际需求，在计算机或智能手机上安装相关的软件，并进行设备的连接。

通过软件，可以远程控制道闸设备，实现车辆出入的管理和监控。

二、道闸系统设备的注意事项1.安全防护：在进行道闸系统设备的安装过程中，需要注意安全防护。

施工人员必须佩戴好安全帽和手套，并遵守相关的安全操作规程。

特别是在安装高度较高的道闸设备时，应加强安全措施，防止发生意外事故。

2.操作规范：在安装道闸系统设备之前，必须详细阅读设备的安装说明书，并根据说明书进行操作。

注意事项细节，避免操作失误，保证设备的正常使用。

在施工过程中，应遵守相关的操作规范，确保安装质量。

3.电源和通信：道闸系统设备需要有稳定的电源和通信设备支撑。

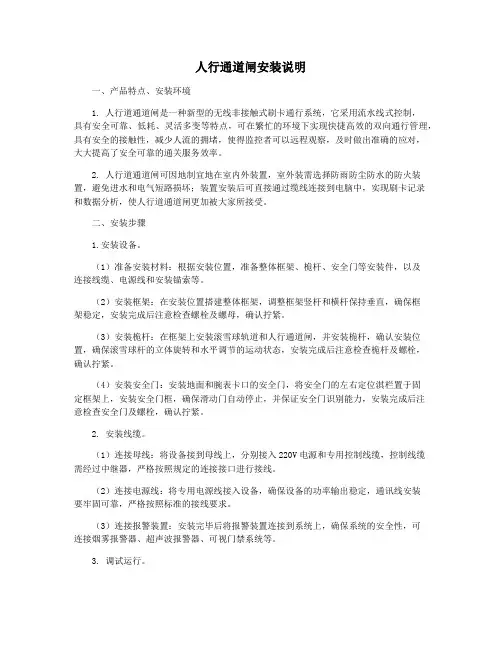

人行通道闸安装说明一、产品特点、安装环境1. 人行道通道闸是一种新型的无线非接触式刷卡通行系统，它采用流水线式控制，具有安全可靠、低耗、灵活多变等特点，可在繁忙的环境下实现快捷高效的双向通行管理，具有安全的接触性，减少人流的拥堵，使得监控者可以远程观察，及时做出准确的应对，大大提高了安全可靠的通关服务效率。

2. 人行道通道闸可因地制宜地在室内外装置，室外装需选择防雨防尘防水的防火装置，避免进水和电气短路损坏；装置安装后可直接通过缆线连接到电脑中，实现刷卡记录和数据分析，使人行道通道闸更加被大家所接受。

二、安装步骤1.安装设备。

（1）准备安装材料：根据安装位置，准备整体框架、桅杆、安全门等安装件，以及连接线缆、电源线和安装锚索等。

（2）安装框架：在安装位置搭建整体框架，调整框架竖杆和横杆保持垂直，确保框架稳定，安装完成后注意检查螺栓及螺母，确认拧紧。

（3）安装桅杆：在框架上安装滚雪球轨道和人行通道闸，并安装桅杆，确认安装位置，确保滚雪球杆的立体旋转和水平调节的运动状态，安装完成后注意检查桅杆及螺栓，确认拧紧。

（4）安装安全门：安装地面和腕表卡口的安全门，将安全门的左右定位淇栏置于固定框架上，安装安全门框，确保滑动门自动停止，并保证安全门识别能力，安装完成后注意检查安全门及螺栓，确认拧紧。

2. 安装线缆。

（1）连接母线：将设备接到母线上，分别接入220V电源和专用控制线缆，控制线缆需经过中继器，严格按照规定的连接接口进行接线。

（2）连接电源线：将专用电源线接入设备，确保设备的功率输出稳定，通讯线安装要牢固可靠，严格按照标准的接线要求。

（3）连接报警装置：安装完毕后将报警装置连接到系统上，确保系统的安全性，可连接烟雾报警器、超声波报警器、可视门禁系统等。

3. 调试运行。

（1）系统调试：设备安装后，需关闭安全门及人行通道，然后调整桅杆高度，安装刷卡机，并进行人行闸系统软、硬件调试及配置，根据用户要求调节通行的闸机的参数，确保所有的模块能够正常运行。

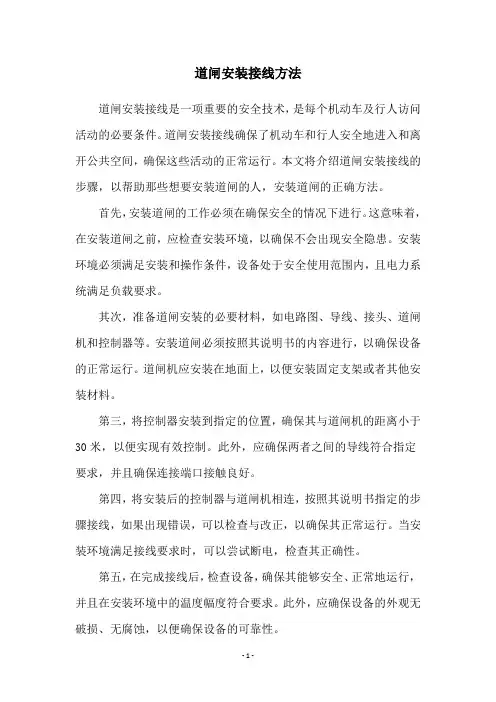

道闸安装接线方法道闸安装接线是一项重要的安全技术，是每个机动车及行人访问活动的必要条件。

道闸安装接线确保了机动车和行人安全地进入和离开公共空间，确保这些活动的正常运行。

本文将介绍道闸安装接线的步骤，以帮助那些想要安装道闸的人，安装道闸的正确方法。

首先，安装道闸的工作必须在确保安全的情况下进行。

这意味着，在安装道闸之前，应检查安装环境，以确保不会出现安全隐患。

安装环境必须满足安装和操作条件，设备处于安全使用范围内，且电力系统满足负载要求。

其次，准备道闸安装的必要材料，如电路图、导线、接头、道闸机和控制器等。

安装道闸必须按照其说明书的内容进行，以确保设备的正常运行。

道闸机应安装在地面上，以便安装固定支架或者其他安装材料。

第三，将控制器安装到指定的位置，确保其与道闸机的距离小于30米，以便实现有效控制。

此外，应确保两者之间的导线符合指定要求，并且确保连接端口接触良好。

第四，将安装后的控制器与道闸机相连，按照其说明书指定的步骤接线，如果出现错误，可以检查与改正，以确保其正常运行。

当安装环境满足接线要求时，可以尝试断电，检查其正确性。

第五，在完成接线后，检查设备，确保其能够安全、正常地运行，并且在安装环境中的温度幅度符合要求。

此外，应确保设备的外观无破损、无腐蚀，以便确保设备的可靠性。

最后，在安装道闸时，应创建道闸日志，记录安装、接线、检查、运行和维修等信息，以便于后续使用时更省心。

安装道闸后，应定期对其进行检查，以确保其安全可靠的运行。

以上就是道闸安装接线的步骤，以确保安全和可靠的运行。

如果需要安装道闸，应找专业的设备安装和调试服务，以确保设备的正常使用。

此外，应确保道闸能够安全和可靠地运行，以确保机动车和行人的安全离开和进入公共空间。

官网： 铁军智能通道闸：助力城市安防加速智慧城市建设生活在城市里，每天出入一些人员相对密集的场所，我们很多人都会经过形形色色的通道闸。

通道闸已成为统计、限制人流和安全保障的一种行之有效的措施。

目前，车站、图书馆、影剧院、会展中心、体育场馆、旅游景点、办公场所等社会公共场合处处可见通道闸，巨大的需求推动了通道闸市场的发展，不少企业纷纷进入意欲分得一杯羹。

然而，纵观整个通道闸行业，虽然厂商数量众多，却显现出良莠不齐的格局。

不少国外知名厂商原本只注重高端市场，随着市场竞争日益激烈，也不得不向中低端市场发力。

铁军智能是国内知名的智能通道闸厂商，据其负责人介绍，由于通道闸行业进入门槛较低，大量厂商进入，产品同质化较高，导致价格战频频爆发，市场陷入恶性竞争的死胡同。

有安防领域专家表示，目前通道闸厂商虽多，不过想要长远发展，还得有自身的核心技术优势，市场终将淘汰一部分竞争力缺失的厂商。

官网：铁军智能通道闸是国内通道闸系统解决方案最具实力供应商之一，自成立以来始终以打造最有市场、最具特色的安防产品为理念。

铁军智能通道闸拥有专业的通道闸生产基地，具备优秀的硬件、软件开发能力及完善的系统解决方案。

其智能通道闸系统涵盖了智能停车场管理系统、智能门禁管理系统、智能通道闸系统及收费管理系统、考勤管理系统、票务管理系统、工地软件管理系统等。

为方便不同地区的服务需求，铁军智能通道闸在全国各区域均设有工程安装服务网点，提供产品及安装服务。

多年来，一站式的采购体验获得了广大客户的一致认可。

目前，铁军智能通道闸旗下的通道闸产品包括：三辊闸、摆闸、翼闸、官网：平移闸、全高闸、半高闸、速通门、停车场通道闸，票箱、车牌识别等，通道闸产品品种齐全，性价比高，已成为安防行业的佼佼者。

据铁军智能负责人介绍，通道闸是集机械、电子、微处理器控制及各种读写器有机结合在一起的通道管理系统，市面上的通道闸各式各样，项目工程商可基于自身需求来选择产品：仅需控制人流，可选择三辊闸，翼闸或一字闸；人流与车流均需控制，可选择摆闸；控制人流，但要求通行速度快，可选择翼闸或一字闸。
