道闸使用说明书一、产品介绍道闸是一种用于控制车辆出入的设备，广泛应用于停车场、小区、工厂、商场等场所。
道闸主要由控制器、摄像头、电机和抬杆装置等组成。
它的作用是限制车辆的通行，确保车辆的安全和管理。
二、安装前准备1. 在安装道闸之前，必须确保安装地点平整、无障碍物和水泥地面。
2. 根据安装地点的实际情况，确定道闸的安装位置和方向。
3. 检查供电线路是否符合要求，确保供电稳定可靠。
三、安装步骤1. 安装基础：根据道闸的型号和尺寸，挖掘基础坑，并按照要求浇筑混凝土基础。
2. 安装立柱：将立柱固定在基础上，并使用水平仪调整立柱的垂直度。
3. 安装抬杆装置：将抬杆装置固定在立柱上，并确保抬杆装置的平衡和灵活性。
4. 安装电机：将电机固定在立柱上，并与抬杆装置连接。
5. 安装控制器：将控制器安装在合适的位置，并与电机和摄像头连接。
四、使用方法1. 车辆出入：当车辆需要出入时，驶近道闸，停在车辆识别区域内。
摄像头会自动识别车牌信息，控制器会根据设定的规则判断是否放行。
2. 遥控开关：道闸配备有遥控开关，可由管理人员进行遥控操作，实现开关抬杆和放杆的功能。
3. 电脑控制：道闸可与电脑连接，通过电脑软件进行管理和控制，包括设置放行规则、查询记录、生成报表等功能。
五、注意事项1. 在使用道闸时，应确保车辆停在识别区域内，以确保摄像头能够正常识别车牌信息。
2. 遥控开关应妥善保管，防止被非法使用或丢失。
3. 定期对道闸进行检查和维护，确保其正常运行。
4. 遇到故障或异常情况时，应立即停止使用，并及时联系售后服务。
六、常见问题解决1. 道闸无法抬杆：可能是电机故障，应联系专业维修人员进行检修。
2. 道闸抬杆速度过慢：可能是电机运行不正常，应检查电机是否正常运转。
3. 车辆识别错误：可能是摄像头出现故障，应检查摄像头是否正常工作。
七、维护保养1. 定期对道闸进行清洁，保持其外观整洁。
2. 定期检查电机、控制器和摄像头的工作状态，确保其正常运行。

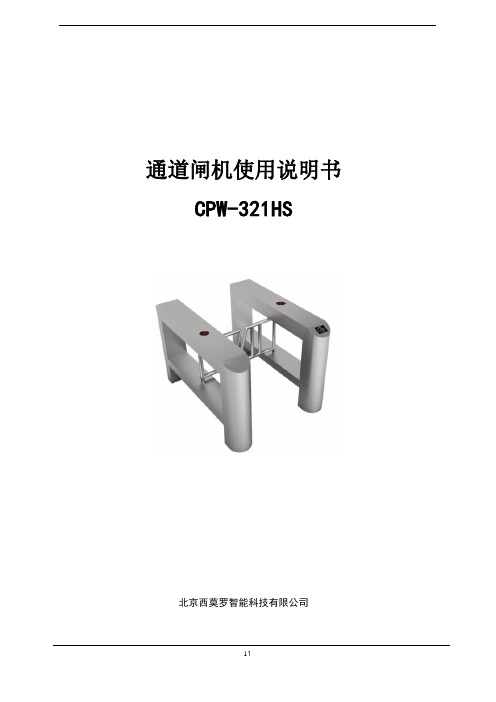

通道闸机使用说明书CPW-321HSV3.0北京西莫罗智能科技有限公司目录1. 简介 (1)2. 安全保护措施 (2)2.1常见安全注意事项 (2)2.2安全注意事项 (2)3.产品描述 (2)3.1技术细节 (2)3.2主要技术参数 (3)4.设备定义 (3)4.1产品分类 (3)4.2通行模式术语定义 (4)4.3设备外形尺寸 (4)5.产品结构和工作原理 (5)5.1产品结构 (5)5.2系统工作原理 (6)5.3闸机系统构成 (6)6.产品的安装和调试 (6)6.1闸机的安装 (6)6.2闸机的状态检查 (7)6.3产品功能调试 (8)7.常见故障与排除 (11)8.闸机维护 (12)1. 简介通道闸机结构稳定可靠，外型美观。
他的弧线外壳无缝机械设计，降低了维护。
设备配备标准的电气接口，很容易与读写系统设备集成如磁卡、条码卡、ID卡和IC卡。
这个产品有一个系列，有很多的型号和规格可供您选择。
广泛适用于人行通道智能管理如酒店，学校，工厂，矿场，地铁和宾馆等场所。
您购买的通道闸机是根据CE质量认证管理系统研发和生产，产品已经经过了严格和认真的检测产品采用高端的技术，为了确保安全和可靠的运作，以及保证安全的操作，使用说明书提供了系统使用的注意事项。
建议用户在使用设备前仔细阅读使用说明书，以免由于您的不当操作，使您的权利受到损害。
这份使用说明书对通道闸机的操作和组件进行了详细说明。
需要了解更多产品，请您登陆到北京西莫罗官网查看。
2. 安全保护措施2.1 常见安全注意事项通道闸机是根据最新的技术进行设计生产和检测的，虽然产品离开工厂时是完全可运行和安全的状态，但这些都要在正确的安装来实现，因此操作说明书必须仔细阅读，安全注意事项必须遵守。
在不正确的操作和故意的破坏的情况下，制造商可以拒绝承担任何责任和担保。
设备使用的电源已经高到可以危害到生命的安全，因此在实施保养或者维修前，您必须保证设备断开电源，并检测证实完全断开。
v1.0 可编辑可修改通道闸机使用说明书CPW-321HS北京西莫罗智能科技有限公司目录1. 简介 02. 安全保护措施 (1)常见安全注意事项 (1)安全注意事项 (1)3.产品描述 (2)技术细节 (2)主要技术参数 (2)4.设备定义 (3)产品分类 (3)通行模式术语定义 (3)设备外形尺寸 (4)5.产品结构和工作原理 (4)产品结构 (4)系统工作原理 (5)闸机系统构成 (5)6.产品的安装和调试 (6)闸机的安装 (6)闸机的状态检查 (7)产品功能调试 (8)7.常见故障与排除 (11)8.闸机维护 (12)1. 简介通道闸机结构稳定可靠，外型美观。
他的弧线外壳无缝机械设计，降低了维护。
设备配备标准的电气接口，很容易与读写系统设备集成如磁卡、条码卡、ID卡和IC卡。
这个产品有一个系列，有很多的型号和规格可供您选择。
广泛适用于人行通道智能管理如酒店，学校，工厂，矿场，地铁和宾馆等场所。
您购买的通道闸机是根据CE质量认证管理系统研发和生产，产品已经经过了严格和认真的检测产品采用高端的技术，为了确保安全和可靠的运作，以及保证安全的操作，使用说明书提供了系统使用的注意事项。
建议用户在使用设备前仔细阅读使用说明书，以免由于您的不v1.0 可编辑可修改当操作，使您的权利受到损害。
这份使用说明书对通道闸机的操作和组件进行了详细说明。
需要了解更多产品，请您登陆到北京西莫罗官网查看。
2. 安全保护措施常见安全注意事项通道闸机是根据最新的技术进行设计生产和检测的，虽然产品离开工厂时是完全可运行和安全的状态，但这些都要在正确的安装来实现，因此操作说明书必须仔细阅读，安全注意事项必须遵守。
在不正确的操作和故意的破坏的情况下，制造商可以拒绝承担任何责任和担保。
设备使用的电源已经高到可以危害到生命的安全，因此在实施保养或者维修前，您必须保证设备断开电源，并检测证实完全断开。
在组装和安装闸机前，请您仔细阅读本手册的说明，这样会让产品的寿命延长和使您受益于产品的所有特性。
人行通道闸安装使用说明（一）引言概述：人行通道闸是一种用于管理人员进出门禁区域的设备，安装正确使用方便能提供安全可靠的人员出入管理。
本文将介绍人行通道闸的安装和使用说明，包括安装位置选择、安装步骤、使用方法等内容。
一、安装位置选择1. 根据门禁区域的大小和通行流量确定安装位置2. 选择安装位置时应考虑人流的流向和潮湿程度3. 通行道路两侧的空间要足够安装人行通道闸二、安装步骤1. 准备安装所需材料和工具a. 人行通道闸设备b. 电源线c. 螺丝刀、扳手等工具2. 将人行通道闸固定在预定的安装位置上a. 防止设备倾倒，确保安全可靠b. 使用螺丝刀和扳手将设备固定在地面或墙壁上3. 连接电源线和控制线a. 安全插座供电，接线要牢固可靠b. 检查电源线和控制线的接口是否稳固4. 进行设备测试和调试a. 通电检查设备是否正常工作b. 调试设备的功能和灵敏度5. 注意事项a. 安装时应遵循厂商提供的安装手册b. 安装完成后，彻底清理安装现场的垃圾和杂物三、使用方法1. 开门通行a. 用户将身份证等有效证件放在读卡器上b. 系统验证通过后，通道闸门自动打开2. 异常情况处理a. 用户遇到闸门无法打开的情况，应求助管理人员b. 操作时如有异常声响或闸门卡住，应停止使用并维修3. 临时禁用通道a. 如需禁用通道，可通过系统设置进行临时关闭b. 确保通道不能被未授权人员随意进出4. 日常维护a. 定期检查设备的工作状态，及时进行维护b. 清洁通道闸门和读卡器，确保正常运行5. 安全注意事项a. 不要将手指或其他物体伸入通道闸门内，以免造成伤害b. 如遇紧急情况或火灾，应立即按下紧急停止按钮总结：本文详细介绍了人行通道闸的安装和使用说明，包括安装位置选择、安装步骤、使用方法等内容。
在正确安装和使用的情况下，人行通道闸能够提供安全可靠的人员出入管理控制，为门禁区域的安全管理提供了便利。
同时，使用人行通道闸时，用户要注意安全操作，定期维护设备，确保设备的正常运行和安全性。

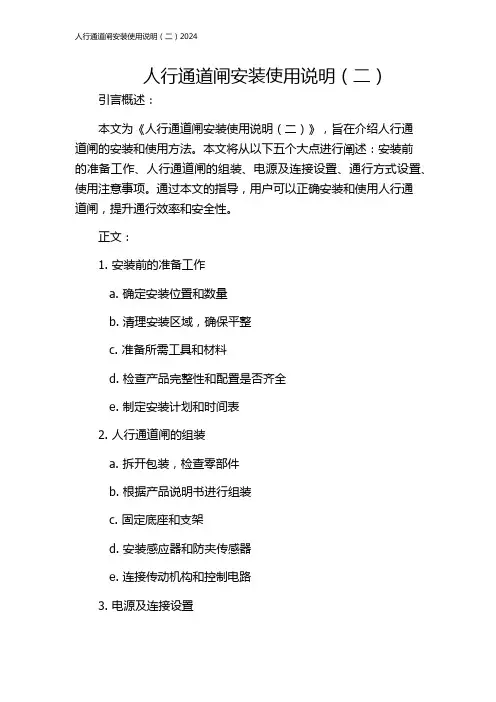

人行通道闸安装使用说明（二）引言概述：本文为《人行通道闸安装使用说明（二）》，旨在介绍人行通道闸的安装和使用方法。
本文将从以下五个大点进行阐述：安装前的准备工作、人行通道闸的组装、电源及连接设置、通行方式设置、使用注意事项。
通过本文的指导，用户可以正确安装和使用人行通道闸，提升通行效率和安全性。
正文：1. 安装前的准备工作a. 确定安装位置和数量b. 清理安装区域，确保平整c. 准备所需工具和材料d. 检查产品完整性和配置是否齐全e. 制定安装计划和时间表2. 人行通道闸的组装a. 拆开包装，检查零部件b. 根据产品说明书进行组装c. 固定底座和支架d. 安装感应器和防夹传感器e. 连接传动机构和控制电路3. 电源及连接设置a. 确定电源的接入点和电源线路b. 将电源线路连接到通道闸上c. 进行电源线路的调试和测试d. 设置电源的工作模式和参数e. 检查电源供应是否稳定4. 通行方式设置a. 确定通行模式和权限设置b. 设置通行闸的开门和关门时间c. 配置通行方式，如刷卡、密码等d. 调整通行速度和延时e. 进行通行方式测试和调试5. 使用注意事项a. 提供用户培训和操作指南b. 定期检查和维护通道闸的正常运行c. 防止液体和金属物品进入通道闸内部d. 处理过载情况和紧急情况e. 遇到故障及时联系售后服务总结：通过本文的介绍，用户可以了解人行通道闸的安装和使用方法。
安装前的准备工作包括确定位置、清理区域和准备材料等；组装过程需要按照说明书进行操作；电源和连接设置需要注意稳定性和工作模式；通行方式设置通过配置权限和测试来完成；在使用过程中需注意培训和操作指南、定期检查和维护、防止故障和紧急情况的发生。
通过正确操作和维护，人行通道闸可以提供安全、高效的通行服务。
道闸用户手册版权所有©杭州海康威视数字技术股份有限公司2019。
保留一切权利。
本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其子公司（以下简称“本公司”或“海康威视”）。
未经书面许可，任何单位和个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。
除非另有约定，本公司不对本手册提供任何明示或默示的声明或保证。
本手册描述的产品仅供中国大陆地区销售和使用。
本手册作为指导使用。
手册中所提供照片、图形、图表和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。
因产品版本升级或其他需要，本公司可能对本手册进行更新，如您需要最新版手册，请您登录公司官网查阅（）。
海康威视建议您在专业人员的指导下使用本手册。
为海康威视的注册商标。
本手册涉及的其他商标由其所有人各自拥有。
责任声明在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，本公司不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。
若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等，本公司不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。
使用本产品时，请您严格遵循适用的法律。
若本产品被用于侵犯第三方权利或其他不当用途，本公司概不承担任何责任。
如本手册内容与适用的法律相冲突，则以法律规定为准。
前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。
在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。
符号约定符号说明注意说明类文字，表示对正文的补充及解释。
道闸使用说明书(总17页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除尊敬的用户：您好!非常感谢您选择了我公司为您精心制造的道闸,使我们有机会为你提供服务。
为充分发挥本产品的优良性能，请您在使用之前详细阅读本手册。
本手册的主要内容，包括该产品的主要性能优势，产品规格及其结构参数，控制部分的接口说明，现场安装调试说明，以及产品的配件清单等，通阅读本手册，可让您更加清楚的了解本产品的构造特点，使用要求及其注意事项，以确保道闸的安全使用，延长使用寿命。
同时，本手册还特别的详细的介绍了，产品在安装使用过程中可能出现的问题，详细分析了出现问题的原因，并提供了相应的解决方案，解除您在使用本产品的过程中一些困扰。
除此之外，我们还在手册中为您详细介绍了我公司其他系列产品的规格和结构参数，为您的使用提供一个更加方便的参考选择机会。
与此同时，我们也希望您在使用我们产品的过程中，能够为我们提出更好的建议，我们将会为您提供专业化、全方位的服务。
最后，再次感谢您使用本公司为您精心制造的产品，并希望我们能有更多的机会为您提供服务！产品性能优势道闸是我公司经过精心设计并制作的一款能够适应现代“安全、快捷、高效、高质”管理的新一代的数字道闸；其高标准、高质量、高集成化的特性，时尚潮流的外观形象，及其独特地颜色视觉魅力，给人一种尊贵高雅、爽心悦目的感觉，使得与其搭配起来更加具有相得益彰的效果，是停车场，酒店，学校，花园别墅小区，企事业单位等场合的配套首选。
一.机械特性●采用一体化机芯，全模具量化生产制作，大大提高产品稳定性，确保道闸的运行精度；●采用无固定方向设计，使得机芯可左右调转，不分左右向，根据需要可随意更换闸杆的起落方向，适用范围更加广泛；●采用精密的四连杆机构，使闸杆做缓起渐停无冲击的快速平稳动作，有效减轻闸杆抖动，减轻电机负荷，延长道闸的使用寿命；●70W一体化涡轮蜗杆传动减速异步电机，传动平稳，噪音低，结构紧凑，能实现自锁，堵转时无冲击，保护控制器，延长控制器使用寿命；●手动锁闸机构，停电时可通过电机手轮自动起落闸杆，不受限制；二..电气特性●系统集成度高，功能强大；●采用升降超时与电机过热保护，防止闸机非正常损坏；●采用霍尔感应装置进行限位感应控制，非接触工作，永不磨损偏移；●采用原装进口的大功率继电器，确保道闸可靠运行。
目录1系统概述 (1)2土建施工 (2)2.1 工具物料 (2)2.2 基本参数 (2)2.3 安装位置 (2)2.4 开槽布线 (3)2.5 闸机固定 (4)3接线安装（以单通道闸机为例） (5)3.1需要接线的设备 (5)3.2安装前注意事项 (5)3.3闸机主机和辅机通过自带的同步线连接 (5)3.4门禁控制器与RFID读头连接 (6)3.5门禁控制器与闸机辅机连接 (8)3.6闸机主机外接电源线 (9)3.7网线连接 (9)4操作使用 (10)4.1 测试工具 (10)4.2 网络连接 (10)4.3 闸机安装检测 (12)4.3.1 安装方向检测 (12)4.3.2 进出操作 (12)4.4 刷卡测试 (13)5保养说明 (15)6常见问题定位及处理方法 (16)6.1 刷卡后闸机无响应 (16)7 服务指南 (17)1系统概述护宝贝人行通道闸系统由闸机机箱、门禁控制器、RFID读头和一个信息主机，加上后台云端服务器、PC端软件和手机APP组成(备注：显示屏和交换机客户自备)。
图1-1 刷卡考勤示意图表1-1 系统组成2土建施工2.1 工具物料（1）4-M14膨胀螺钉8个，与之配套的钻头1个。
（2）电钻，扳手。
（3）电胶布及延长线（电源线、网线）。
（4）PVC管及转接头。
2.2 基本参数翼闸单个主机尺寸：长120cm，宽28cm，高100cm，翼臂26cm。
图2-1 闸机基本参数示意图2.3 安装位置闸机安装于校门口或其他人员集中出入的区域，要求地面宽阔平整。
闸机间距如图所示：图2-2 闸机施工示意图2.4 开槽布线闸机主机到电源和交换机之间需要连接电源线与网线，主机与副机之间需要连接同步线和读头线，线需穿入PVC管并埋于地下，穿管布线方法如下图：图2-3 闸机接线穿管示意图2.5 闸机固定机箱通过压块和膨胀螺钉固定于地面上，需要在地面钻孔并打入膨胀螺钉，尺寸与固定方式如下图：图2-4 闸机固定示意图图2-5 压块固定示意图3接线安装（以单通道闸机为例）3.1需要接线的设备（1）闸机主机和辅机通过自带的同步线连接。
标准道闸使用说明书深圳市智安通科技有限公司Shenzhen zhiantong technology Co., LTD尊敬的用户：非常感谢您选购深圳市智安通科技有限公司的标准道闸，该系列道闸采用四连杆技术和全电路无触点控制技术，使整机运行更加平稳、可靠。
并配备了标准的外接电气接口，可配置地感检测器、压力电波装置，有效地杜绝砸车现象，使系统运行更安全可靠。
广泛适用于道路管理、道路收费及停车场管理等系统中。
本产品是技术性较强之设备，为了保证其安全、可靠的运行，以及确保使用安全，在本手册中，对在系统运行过程中，应注意的事项进行了特别的注明，请您在使用本设备之前，首先仔细阅读本说明书，以免由于操作不当而损害您的权益。
捷顺标准道闸使用说明书版权声明：捷顺和是深圳市智安通科技有限公司的注册商标。
本产品的外观、所采用的控制、传动以双自锁等技术产权属深圳捷顺科技实业股份有限公司所有。
本手册版权归深圳市深圳智安通有限公司所有，未经书面许可，任何单位和个人不得复制、使用本手册资料或其中的内容，违者要对造成的损失承担责任。
本公司保留对该产品进行改进、完善的权利，所以我们不能保证本手册与您所购买的产品完全一致，但我们会定期对本手册进行审查并修订。
本手册如有任何修订，恕不另行通知。
客户服务和技术支持承诺用户自购买产品之日起，由深圳智安通有限公司提供一年的免费保修和免费技术支持，并实行终身维护，超过免费保修期只收维护成本费。
但当用户对本产品有下列行为时，本承诺将自动终止。
1）用户自行改装、拆卸以及其他不能保证本产品软硬件完整性的操作时。
2）用户未按照本说明书的内容进行正确的使用而导致产品全部或部分损坏的。
安全警告1）本产品是技术性较强之设备，使用时系统若发生故障，应及时通知我公司售后服务部门或与我公司授权服务机构联系处理，切不可随意拆卸，以免损坏内部结构或操作不当而损害您的权益。
2）本产品在使用时带有危险电压，应定期检察系统保护地线，以免造成不必要的人身伤害。
目录1．设备简介 (1)1.1简述 (1)1.2功能特点 (1)1.3主要技术参数 (2)2．产品外形尺寸 (3)2.1摆闸外形尺寸 (3)2.2翼闸外形尺寸 (5)3.1通道闸机械系统 (6)3. 2通道闸电控系统功能介绍 (6)3.3系统工作原理 (7)3.4设备出厂状态 (8)4.1设备功能调试 (8)5．通道闸常见故障处理及分析 (13)6．注意事项 (14)7.摆闸/翼闸接线图 (16)1．设备简介1.1简述通道闸机是我公司经过多年研制、生产的智能化通道管理设备。
该设备将机械、电子、微处理器控制及各种读写技术有机地融为一体。
通过配置各种不同的读写设备、采用性能可靠的安全保护装置和实时报警系统与方向指示界面，共同协调实现通道的智能化控制与管理。
设备外形采用不锈钢板冲压成型，造型美观大方、防锈、耐用，并且对外采用标准对外通讯接口，能方便地将条码卡、ID卡、IC卡等读卡器集成在闸机设备上，为出入人员提供文明、有序的通行方式，同时又可杜绝非法人员出入；另外系统还专门设计了满足消防要求的功能，在出现紧急情况时，保证通道畅通无阻，方便人员及时疏散。
1.2功能特点1)具有零位自检功能，方便用户维护及使用2)非法进入有报警提示功能。
3）防冲功能，在没有接收到开闸信号时，摆臂自动锁死。
4）红外/机械双重防夹功能，在摆臂复位的过程中遇阻时，在规定的时间内电机自动停止工作，且力度很小，同时发出报警。
5）具有自动复位功能，行人刷卡有效，若在系统规定时间内未通行时，系统将自动取消行人此次通行权限。
6）标准的对外通讯接口，可与多种读卡器相挂接，并可通过管理计算机实现远程控制与管理。
1.3主要技术参数1)电源电压：AC220±10% V、50HZ2)驱动电机：直流电机24V/40W3)工作环境温度：-15O C - 60 O C4)相对湿度：相对湿度≤90%、不凝露5)输入接口：12V电平信号或脉宽＞100ms的12V脉冲信号，驱动电流＞10mA6)通讯接口：RS2327)通讯距离：≤10米8)通道宽：单台杆长600-900MM9)通行速度：30人/分钟（常开模式）、20人/分钟（常闭模式）10)闸门开、关时间：1－2秒2．产品外形尺寸2.1摆闸外形尺寸常规摆闸外形尺寸及通道示意：立式外形尺寸：380X280X990mm（对开示意图）桥式外形尺寸：1200X280X990mm二通道摆闸示意图2.2翼闸外形尺寸常规翼闸外形尺寸及通道示意图桥式翼闸外形尺寸：1200X280X990mm二通道翼闸示意图3．产品结构及工作原理3.1通道闸机械系统通道闸机械系统分为机箱和机芯两部分。
机箱作为载体，其上安装有方向指示器、读写装置、红外线传感器等；机芯组成主要有：电机、机架、传动轴、摆臂等。
3. 2通道闸电控系统功能介绍电控系统由门禁系统、主控板、红外线传感器、方向指示板、接近开关、报警器、电机等组成。
序号名称功能备注1 门禁系统IC/ID卡等门禁考勤设备集可自备成在闸机设备上，给予闸机开闸通行信号。
2 主控板系统的控制中心，它接收读卡器和红外线传感器的信号，并对这些信号进行逻辑判断和处理后，再向方向指示器、电机、计数器、报警器发出执行命令。
3 红外线传感器检测行人位置和起到安全保护作用。
4 方向指示板显示通道当前通行标志状态，并引导行人安全有序地通过通道。
5 接近开关限制闸门转动的位置。
6 报警器系统检测到有非法进入通道的行人时，发出报警提示。
7 电机驱动机芯运作。
3.3系统工作原理1)打开电源，3秒后系统进入工作状态。
2)读卡器读到有效卡时，峰鸣器会发出悦耳声响，向行人提示读卡成功，同时还对从卡中读到的信息进行判断、处理，并向主控制板发出申请通过信号。
3)主控板接收到读卡器和红外线传感器的信号，并经综合处理后，向方向指示器和电机发出有效控制信号，使方向指示标志转为绿色箭头通行标志，并发出设定的语音提示，主控板控制电机运转，接近开关限定电机运转角度，闸门打开，允许行人通行。
4) 在行人通过通道过程，红外线传感器始终处于感应状态，并不断向主控板发出信号，直至行人已经完全通过通道。
5) 无卡或读无效卡时，系统将禁止行人通行，并且会发出语音报警，致使行人退出通道后，方可解除报警，系统则进入等待状态。
3.4设备出厂状态1）自动测试开关闸时长默认5秒状态。
2）对开使用设备，10芯联机线、从电机连接线处于断开状态。
（单台使用设备则无联机线）。
3）语音默认“欢迎光临，一路平安”状态。
4）刷卡开闸或手动按钮开闸，红外感应关闸。
5）断电后自动开闸。
！警告：1.安装通道闸时，应摆放对齐红外传感器，方可安装地脚固定螺钉。
2.接好系统保护地线。
3.若设备用于户外，建议安装顶棚等防晒、防雨设施。
4.安装好设备后，检查和调试后期安装设备是否合格，方可投入正常使用。
4.1设备功能调试设备状态检查正常后，方可进行下面的功能调试！调试说明1 调试前准备：根据接线图检查市电接线，检查电源接线及整个设备的其它接线正确，确认无误后可上电调试。
2硬件配置:双向为双电眼，单向为单电眼。
系统参数设置操作说明接线说明：先设置好控制的闸机类型（翼闸，摆闸，对开摆闸），人对着闸机接线，不论是主机板还是从机板，左边的接近开关接左到位，中间的接零位，右边的接右到位。
人对着主机板，左边的红外接左红外，中间的接防夹，右边的接右红外。
电机线任意接，若通电电机反转则对换接线即可。
设置说明：控制板上电后LCD屏上显示默认状态，默认状态显示控制板此时的“工作模式”（翼闸，摆闸，对开摆闸三种工作模式），以及出，入口通行次数等参数。
控制板上共有5个操作按键，“菜单”“上”“下”“确定”及“取消”。
按键说明：菜单：用于进入菜单设置项上：用于向上移动菜单项下：用于向下移动菜单项确定：用于进入菜单项设置项或确定当前修改值取消：用于返回上一级菜单或取消当前操作菜单的操作：按“菜单”键，进入密码输入界面，默认密码为：“上”键按两下，“下”键按两下，“上”“下”键按各一下，按“确定”进入菜单界面。
如果操作有误，按“取消”键重置。
进入菜单后按“上”“下”选择某项功能菜单再按“确定”即可进入功能或数值更改界面，通过按加减键选择或调整到相应数值。
例：要更改闸机工作方式：进入菜单，选择菜单里面“闸机工作方式”——按“确定”（显示当前工作方式）——再按“确定”进入修改工作方式选择界面——按“上”或“下”选择对应工作方式——按“确定”修改成功——设置完成后按“取消”退出（不按取消键，系统会在15秒后自动退出）。
A.系统菜单说明：1.“出入口进出方向配置”设置闸机的左边或右边是入口还是出口设置。
2.“出入口通行配置”设置闸机两边（入口和出口）是否允许通行。
3.“闸机工作方式”设置开闸方式，为红外感应开闸，还是刷卡开闸。
4.“出入口记忆功能配置”设置“禁止”状态，执行一人一闸，即单人刷卡通过后，才可以后续刷卡；“允许”状态，则执行多人一闸，即一次刷卡可连续多人通过。
5.“出入口开启时长”设置开闸后，无人通行，闸机自动关闸的时间长短。
6.“计数器复位”入口/出口通行计数，可“清零”。
7.“设备机号”控制板的设备号，一般不用设置。
8.“设备信息”显示控制板的基本信息，如类型，型号等信息。
9.“闸机类型”设置闸机的类型，共三个类型“翼闸”，“摆闸”（单摆），“对开摆闸”；是什么闸机就应设置成相应类型才可正常工作。
默认为“翼闸”类型。
10.“系统初始化”初始化控制板参数，初始化成功后，控制板参数恢复出厂设置。
11.“左边通行语音”设置从左边通行时，闸机需要播放的语音。
如：左边通行时，让闸机播放“欢迎光临”12.“右边通行语音”设置从右边通行时，闸机需要播放的语音。
如：右边通行时，让闸机播放“一路平安”。
13．“测试语音”自动依次播放控制板里面的语音，播放完后自动退出。
14.“电机转速”用来设置电机的运转速度，值越小速度越慢。
15.“电机全速运行时长”用来设置电机开闸与关闸的过程中电机运行最高速的时间。
16.“电机最长运行时间”设置电机一次运行的最长时间，（控制板因外部检测出现故障或其他原因引起无信号时）防止电机一直空转，默认为10S。
17.“允许红外重叠时间”设置允许同时挡住2个红外的时间，由于某些闸机红外之间间距短（比如左红外与防夹很近），防止人体同时挡住2个红外语音会误报。
18.“延时关门时长”用来设置人正常通行通过闸机后多长时间关闸，单位为“秒”，默认为0，不延时，即人通过以后马上关闸。
19.“开闸信号类型”脉宽开闸：检测到一个信号（脉冲）过了后才开闸。
高电平开闸：检测到信号即开闸。
20.“闸机测试”反复开闸、关闸测试，主要用于测试闸机控制板稳定性和老化测试，用户无需使用。
注： 1.未经许可，系统上不得添加外围设备；2.若在调试过程中，调试结果与所述功能不一致，请参阅常见故障及排除一节。
5．通道闸常见故障处理及分析6．注意事项6.1 设备投入使用之前必须先通过功能调试，调试正常后方可投入使用。
6.2 设备上电时，严禁在通道内站人。
6.3行人读卡通行时，在方向指示器标志未转成绿色，严禁进入通道。
6.4行人通过通道时，不要在通道中间长时间逗留。
6.5通过闸道时，不要拥挤，人与人之间应保持一定距离。
6.6严禁不读卡，并快速通过闸道。
6.7建议在设备工作显眼处标识本机通行须知，指导通行者安全有序通过闸机通道。
6.8设备未工作时要妥善管理好，严禁敲击、摇动设备。
6.9设备处于关闭状态时，严禁用力推拉或撞击闸门。
1.有雷电时请勿使用本机，以防损坏本机。
2.要确保系统保护地可靠接上，以防造成人身伤害。
7.摆闸/翼闸接线图！注意：禁止私自从本主控制板上取电供给其他设备，由此引起的电路板损坏不属保修范围。
●本公司产品自购买之日起一年内，若出现非人为损坏的性能故障，本公司将负责给予免费维修。
●在保修期内，凡属产品本身质量问题引起的故障，请用户携带已填好的保修卡及购机发票在全国各地本公司授权的维修中心免费维修，或寄回本公司。
●免费维修期内人为或自然灾害引起的故障或损坏，需收取维修成本费；●免费维修期以外的维修服务需收取维修成本费。
以下情况不属保修范围●因不正常操作及人为或自然灾害而引起的损坏；●自行拆卸改换机内任何部分（如：线路、零件）后造成损坏；●非我方指定的专业技术人员指导安装而引起的故障●不接收由于擅自改装或加装其他功能后出现故障的机器。
注：保存保修卡及购机发票作为本机的保修凭证，请用户妥善保存，遗失不补。
用户资料卡维修记录注：由授权维修单位进行维修、填写维修记录并加盖公章，否则维修记录无效。
