热电偶工作原理及结构检修岗位1.懂工作原理1.1热电偶测温原理两种电子密度不同的导体构成闭合回路，如果两接头的温度不同,回路中就有电流产生，这种现象成为热电现象，相应的电动势成为温差电势或者热电势,它与温度有一定的函数关系，利用此关系就可测量温度。
这种现象包含的原理有：帕尔帖定理----不同材料结合在一起，在其结合面产生电势。
汤姆逊定理---由温差引起的电势。
当组成热电偶的导体材料均匀时，其热电势的大小与导体本身的长度与直径大小无关，只与导体材料的成份及两端的温度有关。
因此,用各种不同的导体或者半导体可做成各种用途的热电偶, 以满足不同温度对象测量的需要。
1.2热电偶三大定律均质导体定律由单一均质金属所形成之封闭回路，沿回路上每一点即使改变温度也不11 会有电流产生。
亦即，E = Oo由2种均质金属材料A与B所形成的热电偶回路中，热电势E与接点处温度t、t的相关函%1 2数关系，不受A与B 之中间温度t与t3 4之影响。
中间金属定律在由A与B所形成之热电偶回路两接合点以外的任意点插入均质的第h三金属C, C之两端接合点之温度七3若为相同的话，E不受c 插入之影响。
在由A 与B 所 形成之热电偶回路, 将A 与B 的接合点 打开并插入均质的 金属C 时，A 与C 接合点的温度与打 开前接合点的温度 相等的话，E 不受C 插入的影响。
之中间金属C,形成C点温度保持t 与t12的情况下，E +ACE = E oCB AB中间温度定律如右图所示, 对由A 与B 所形成 之热电偶插入第3由A 与C 、C 与B 之2组热电偶。
接合 AB如右图所本任意数的异种金属A、B、c・• • G 所形成的封闭回路，封闭回路之全体或者是全部的接合点保持在相等的温度时，此回路的E=0o如右图所示，A与B所形成之热电偶，两接合点之温度为tl与t2时之E门为E12,12与t3时之E 为E13的话,E12 + E23 = E13o此时，称t2为中间温度。
热电偶是工业上最常用的温度检测元件之一，热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。
其优点是：①测量精度高。
因热电偶直接与被测对象接触，不受中间介质的影响。
②测量范围广。
常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。
③构造简单，使用方便。
热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。
1．热电偶测温基本原理将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，如图所示。
当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。
热电偶就是利用这一效应来工作的。
常用的热电偶材料有：热电偶分度号热电极材料正极负极S 铂铑10 纯铂R 铂铑13 纯铂B 铂铑30 铂铑6K 镍铬镍硅T 纯铜铜镍J 铁铜镍N 镍铬硅镍硅E 镍铬铜镍2．热电偶的种类及结构形成（1）热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。
所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。
非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。
标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
(2)热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：①组成热电偶的两个热电极的焊接必须牢固；②两个热电极彼此之间应很好地绝缘，以防短路；③补偿导线与热电偶自由端的连接要方便可靠；④保护套管应能保证热电极与有害介质充分隔离。
热电偶的结构和工作原理
热电偶是工业上zui常用的温度检测元件之一，热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。
作为工业测温中zui广泛使用的温度传感器之一～热电偶，与铂热电阻一起，约占整个温度传感器总量的60%，热电偶通常和显示仪表等配套使用，直接测量各种生产过程中-40～1800℃范围内的液体、蒸气和气体介质以及固体的表面温度。
其优点是：
①测量精度高；②测量范围广；③构造简单，热电偶使用方便。
热电偶测温基本原理
热电偶是一种感温元件,是一次仪表，它直接测量温度，并把温度信号转换成热电动势信号, 再通过电气仪表（二次仪表）转换成被测介质的温度。
热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过，此时两端之间就存在电动势热电动势，这就是所谓的塞贝克效应。
两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。
根据热电动势与温度的函数关系, 制成热电偶分度表; 分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。
在热电偶回路中接入第三种金属材料时, 只要该材料两个接点的温度相同, 热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。
因此, 在热电偶测温时, 可接入测量仪表, 测得热电动势后, 即可知道被测介质的温度。
热电偶热电阻测温应用原理热电偶测温的应用原理热电偶是工业上最常用的温度检测元件之一。
其优点是：①测量精度高。
因热电偶直接与被测对象接触，不受中间介质的影响。
②测量范围广。
常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。
③构造简单，使用方便。
热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。
1．热电偶测温基本原理将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。
当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。
热电偶就是利用这一效应来工作的。
2．热电偶的种类及结构形成（1）热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。
所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。
非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。
标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
(2)热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：①组成热电偶的两个热电极的焊接必须牢固；②两个热电极彼此之间应很好地绝缘，以防短路；③补偿导线与热电偶自由端的连接要方便可靠；④保护套管应能保证热电极与有害介质充分隔离。
3．热电偶冷端的温度补偿由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。
必须指出，热电偶补偿导线的作用只起延伸热电极，使热电偶的冷端移动到控制室的仪表端子上，它本身并不能消除冷端温度变化对测温的影响，不起补偿作用。
热电偶工作原理及简图
热电偶是一种常用的温度测量仪器，它利用热电效应来测量温度。
热电偶由两
种不同金属导线焊接在一起制成，当两种金属导线的焊点处于不同温度时，就会产生热电势差，从而产生电流。
这种电流与焊点的温度差成正比，因此可以通过测量电流来间接测量温度。
热电偶的工作原理主要基于两种热电效应，塞贝克效应和泊松效应。
塞贝克效
应是指当两种不同金属导体形成闭合回路时，如果两个焊点处于不同温度，就会在闭合回路中产生电动势。
而泊松效应则是指当两种不同金属导体形成开路时，如果两个焊点处于不同温度，就会在开路中产生电动势。
热电偶的工作原理可以用一个简单的示意图来说明，两种不同金属导线A和B
焊接在一起，形成闭合回路。
当焊点处于不同温度时，就会在闭合回路中产生电动势，从而产生电流。
通过测量这个电流的大小，就可以间接测量焊点的温度差，进而得知温度。
热电偶的工作原理虽然简单，但是其测量温度的精度很高，可以达到几个小数
点的精度。
因此，在工业生产和科学研究中得到了广泛的应用。
热电偶的优点还包括响应速度快、结构简单、成本低廉等，因此被广泛应用于各种温度测量场合。
总之，热电偶是一种利用热电效应来测量温度的仪器，其工作原理简单而精确，因此在各种工业生产和科学研究中得到了广泛的应用。
通过测量热电偶产生的电流，可以间接测量温度，其测量精度高，响应速度快，结构简单，成本低廉，是一种非常实用的温度测量仪器。
热电偶/热电阻的工作原理及相互间的区别2022 年 01 月 04 日星期日下午 05:06热电偶热电偶是工业上最常用的温度检测元件之一，热电偶工作原理是基于赛贝克(seeback)效应, 即两种不同成份的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。
其优点是：①测量精度高。
因热电偶直接与被测对象接触，不受中间介质的影响。
②测量范围广。
常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃(如金铁镍铬)，最高可达+2800℃(如钨-铼)。
③构造简单，使用方便。
热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。
1．热电偶测温基本原理将两种不同材料的导体或者半导体 A 和 B 焊接起来，构成一个闭合回路，如图 2-1-1 所示。
当导体 A 和B 的两个执着点 1 和 2 之间存在温差时，两者之间便产生电动势,于是在回路中形成一个大小的电流,这种现象称为热电效应。
热电偶就是利用这一效应来工作的。
2．热电偶的种类及结构形成(1)热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。
所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。
非标准化热电偶在使用范围或者数量级上均不及标准化热电偶，普通也没有统一的分度表，主要用于某些特殊场合的测量。
标准化热电偶我国从 1988 年 1 月 1 日起，热电偶和热电阻全部按 IEC 国际标准生产，并指定 S、B、E、K、R、J、T 七种标准化热电偶为我国统一设计型热电偶。
(2)热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：①组成热电偶的两个热电极的焊接必须坚固；②两个热电极彼此之间应很好地绝缘，以防短路；③补偿导线与热电偶自由端的连接要方便可靠；④保护套管应能保证热电极与有害介质充分隔离。
热电偶原理和常见故障热电偶的应用原理热电偶是工业上最常用的温度检测元件之一。
其优点是：①测量精度高。
因热电偶直接与被测对象接触，不受中间介质的阻碍。
②测量范围广。
经常使用的热电偶从-50~+1600℃都可持续测量，某些特殊热电偶最低可测到-271--+2800℃如金铁镍铬和钨-铼。
③构造简单，利用方便。
热电偶一般是由两种不同的金属丝组成，而且不受大小和开头的限制，外有爱惜套管，用起来超级方便。
一、热电偶测温大体原理是将两种不同材料的导体或半导体焊接起来，组成一个闭合回路。
由于两种不同金属所携带的电子数不同，当两个导体的二个执着点之间存在温差时，就会发生高电位向低电位放电现象，因此在回路中形成电流,温度差越大，电流越大，这种现象称为热电效应，也叫塞贝克效应。
热电偶确实是利用这一效应来工作的。
二、热电偶的种类及结构形成（1）热电偶的种类经常使用热电偶可分为标准热电偶和非标准热电偶两大类。
所谓标准热电偶是指国家标准规定了其热电势与温度的关系、许诺误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。
非标准化热电偶在利用范围或数量级上均不及标准化热电偶，一样也没有统一的分度表，要紧用于某些特殊场合的测量。
标准化热电偶我国从1988年1月1日起，热电偶和热电阻全数按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
(2)热电偶的结构形式为了保证热电偶靠得住、稳固地工作，对它的结构要求如下：①组成热电偶的两个热电极的焊接必需牢固；②两个热电极彼此之间应专门好地绝缘，以防短路；③补偿导线与热电偶自由端的连接要方即靠得住；④爱惜套管应能保证热电极与有害介质充分隔离。
3、热电偶冷端的温度补偿由于热电偶的材料一样都比较珍贵（专门是采纳贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低本钱，通常采纳补偿导线把热电偶的冷端（自由端）延伸到温度比较稳固的操纵室内，连接到仪表端子上。
热电偶的材料结构及种类热电偶（thermocouple）是一种能够将温度变化转化为电信号的传感器。
它由两种不同材料的导线组成，这两个导线的连接点叫做测温点。
当测温点的温度发生变化时，两个导线之间会产生电动势差，从而生成一个温度信号。
热电偶广泛应用于工业、科研等领域中的温度测量。
热电偶的测温原理是基于两种不同材料导电性的差异。
常见的热电偶材料包括：1.K型热电偶：由镍铬和镍铝合金组成，可测量-200℃～+1300℃范围内的温度。
2.J型热电偶：由铁和铜镍合金组成，可测量-40℃～+750℃范围内的温度。
3.T型热电偶：由铜和铜镍合金组成，可测量-200℃～+350℃范围内的温度。
4.E型热电偶：由镍铬和铜镍合金组成，可测量-40℃～+700℃范围内的温度。
5.N型热电偶：由镍铬硅和镍硅合金组成，可测量-200℃～+1300℃范围内的温度。
6.S型热电偶：由铂和铂-铱合金组成，可测量0℃～+1600℃范围内的温度。
7.R型热电偶：由铂和铂-铱合金组成，可测量0℃～+1600℃范围内的高温。
8.B型热电偶：由铂-铑合金和铂-铑-铂合金组成，可测量600℃～1700℃范围内的高温。
热电偶的结构热电偶一般由两根不同材料的导线组成，这两根导线被固定在一个绝缘材料内。
通常的结构包括：1.镶嵌式热电偶：两根导线直接铆接在一个绝缘体上，适用于一般温度测量。
2.按捻式热电偶：将两根导线按一定方式绕制在一起，不需要固定绝缘体，适用于复杂和狭小的测温环境。
3.管状热电偶：将两根导线置于金属或陶瓷管内，保护导线免受物理损坏或腐蚀，适用于高温或腐蚀环境。
4.表面热电偶：导线的一端暴露在被测表面上，适用于对物体表面温度的测量。
5.空气热电偶：适用于空气温度测量，主要用于暖通空调系统中。
热电偶的种类根据不同的应用需求，热电偶可以分为多种不同的类型。
以下是常见的几种热电偶种类：1.标准型热电偶：根据不同材料和测温范围的要求，有多种类型的标准型热电偶，如K型、J型、T型等。

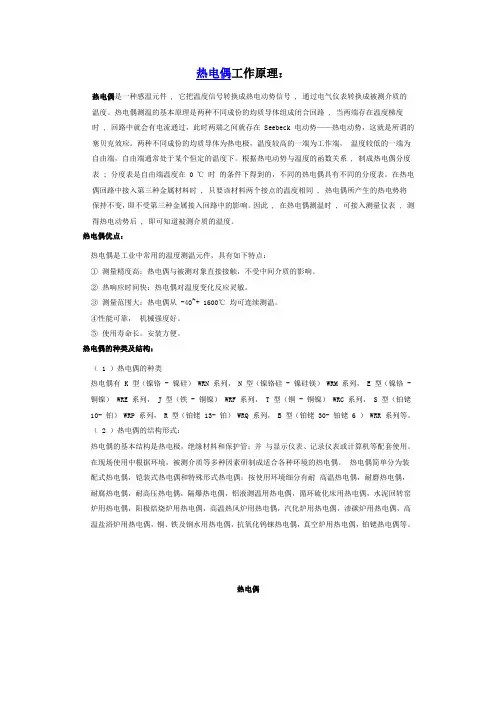

【图解】热电偶工作原理
热电偶是一种感温元件，是一种仪表。
它直接测量温度，并把温度信号转换成热电动势信号, 通过电气仪表（二次仪表）转换成被测介质的温度。
热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞贝克效应。
两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。
根据热电动势与温度的函数关系, 制成热电偶分度表; 分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。
热电偶测温基本原理:将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。
当导体A和B 的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。
热电偶就是利用这一效应来工作的。
