热水采暖系统

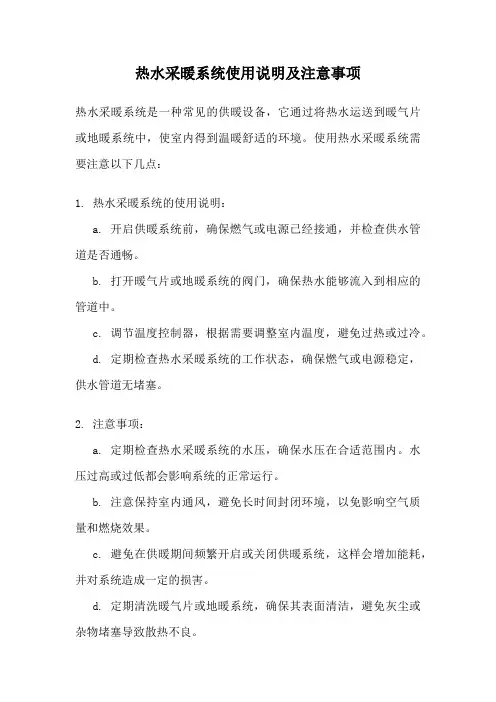

热水采暖系统使用说明及注意事项
热水采暖系统是一种常见的供暖设备，它通过将热水运送到暖气片或地暖系统中，使室内得到温暖舒适的环境。

使用热水采暖系统需要注意以下几点：
1. 热水采暖系统的使用说明：
a. 开启供暖系统前，确保燃气或电源已经接通，并检查供水管道是否通畅。

b. 打开暖气片或地暖系统的阀门，确保热水能够流入到相应的管道中。

c. 调节温度控制器，根据需要调整室内温度，避免过热或过冷。

d. 定期检查热水采暖系统的工作状态，确保燃气或电源稳定，供水管道无堵塞。

2. 注意事项：
a. 定期检查热水采暖系统的水压，确保水压在合适范围内。

水压过高或过低都会影响系统的正常运行。

b. 注意保持室内通风，避免长时间封闭环境，以免影响空气质量和燃烧效果。

c. 避免在供暖期间频繁开启或关闭供暖系统，这样会增加能耗，并对系统造成一定的损害。

d. 定期清洗暖气片或地暖系统，确保其表面清洁，避免灰尘或杂物堵塞导致散热不良。

e. 如遇到供暖系统出现异常情况，如水压不稳定、供水中断等，应及时联系专业人员进行维修。

f. 在使用燃气热水采暖系统时，要注意燃气安全，确保燃气管道、阀门等设施完好，并加强燃气泄漏的防范措施。

热水采暖系统的使用能够为我们带来温暖舒适的室内环境，但也需要我们合理操作和维护。

希望以上的使用说明和注意事项能够帮助大家更好地使用热水采暖系统，享受温暖的冬季。

热水采暖系统工作原理
热水采暖系统的工作原理是通过将燃气或电能转化为热能，将水加热到一定温度，然后通过管道输送至各个供暖环节，同时将冷水回收至热源重新加热，从而保持室内温度的稳定。

具体工作原理如下：
1. 热源：热水采暖系统的热源主要有燃气锅炉、燃油锅炉、电锅炉等。

热源将燃料进行燃烧或电能转化为热能，产生烟气或烟尘带走燃烧副产物。

2. 热交换：热源通过热交换器将产生的热能传递给冷水管路中的水，使其温度升高。

热交换器通常采用水和烟气之间的直接或间接热交换方式，使水和燃烧产物在热交换器中进行热传导。

3. 循环泵：热水采暖系统中的循环泵负责将加热后的水进行循环，使其通过管道输送至各个供暖环节。

循环泵通过水泵的工作，产生水的循环流动，使热水能够均匀地分布到每个供暖设备。

4. 供暖环节：供暖环节主要包括散热器、暖气片等供热设备，将热水释放到室内环境中，提供暖气效果。

在传统的热水采暖系统中，供暖环节通过散热器的管道和片状表面散发热量，将热能传递给室内空气。

5. 回水管路：在供暖环节释放热能后，冷却的水通过回水管路回流至热源，进行再次加热。

回水管路通常位于散热器或供暖
设备的下方，用于回收冷却的水。

6. 控制系统：热水采暖系统配备有控制系统，用于根据不同的室内温度需求，自动调节热源的工作状态和水温。

控制系统可以通过传感器监测室内温度，并根据设定的温度范围自动调节热源的工作，并控制循环泵的启停。

通过以上工作原理，热水采暖系统能够提供稳定的室内供暖效果，使室内温度能够保持在理想的舒适范围内。

热水采暖系统的分类与特点一、重力循环与机械循环1.重力循环膨胀水箱作用1）吸纳系统水温升高时热胀而多出的水量；2）补充系统水温降低和泄漏时短缺的水量；3）排除水在加热过程中所释放出来的空气；4）稳定系统的压力。

2.重力循环：水平供水干管标高应沿水流方向下降，气水逆向流动。

3.优缺点：不需要外来动力，运行时无噪声，调节方便，管理简单；由于作用压头小，所需管径大，只宜用于没有集中供热热源、对供热质量有特殊要求的小型建筑物中。

4.机械循环：膨胀水箱不能排气，供水干管末端集气罐，干管向集气罐抬起。

二、按供水温度分类1.高温水采暖系统：供水温度高于100℃的系统；2.低温水采暖系统：供水温度低于100℃的系统；高温水采暖系统优缺点：散热器表面温度高，易烫伤皮肤，烤焦有机灰尘，卫生条件及舒适度较差，但可节省散热器用量，供回水温差较大，可减小管道系统管径，降低输送热媒所消耗的电能，节省运行费用。

3.用于对卫生要求不高的工业建筑及其辅助建筑中。

4.低温水采暖系统是民用及公用建筑的主要采暖系统型式。

三、按供回水的方式分类1.上供下回式：布置管道方便，排气顺畅，用得最多。

2.上供上回：采暖干管不与地面设备及其它管道发生占地矛盾，但立管消耗管材量增加，立管下面均要设放水阀，主要用于设备和工艺管道较多的、沿地面布置干管发生困难的工厂车间。

3.下供上回：称为倒流式系统，无效热损失小，底层散热器平均温度升高，从而减少底层散热器面积，有利于解决一层散热器面积过大，难于布置的问题。

立管中水流方向与空气浮升方向一致，有利于排气，当热媒为高温水时，底层散热器供水温度高，然而水静压力也大，有利于防止水的汽化。

4.下供下回：供水干管无效热损失小、可减轻竖向失调，有利于水力平衡。

天棚下无干管比较美观，可以分层施工，分。

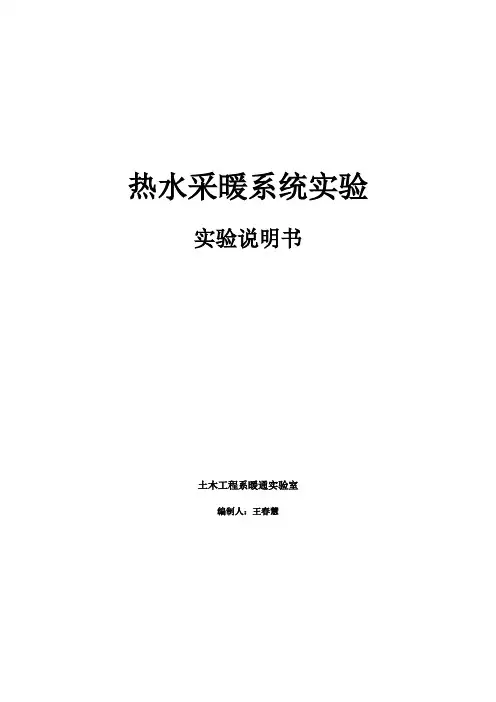

热水采暖系统实验实验说明书土木工程系暖通实验室编制人：***一、概述热水采暖系统是由热水锅炉、供热管道、散热设备三个基本部分组成。

其工作过程为：先用锅炉将水加热，然后用水泵加压，热水通过加热管道供给在室内均匀安装的散热器，在通过散热器对室内空气进行加温。

整个系统为循环系统，冷却后的水重新回到锅炉进行加热，进入下一次循环。

二、实验目的1、了解常见的采暖系统形式，掌握系统中各部件的作用及其连接方式，巩固课堂学习的知识。

2、认识和了解热水在系统中及散热器内的流动情况和规律。

3、认识和了解空气在系统中存在的情况，认识排除空气的重要性及其排气措施。

三、实验原理重力自然循环热水供暖系统工作原理如图1所示，系统循环作用压力为：()g h gh P P P ρρ-=-=∆21机械循环热水采暖系统的作用压头为水泵的压头和自然作用压头的共同作用，如图2所示。

图1 重力自然循环热水供暖系统工作原理 图2 机械循环热水供暖系统工作原理四、实验装置B C24335ⅠⅡⅢⅣⅤ图3 热水采暖系统观测实验装置示意图1—水箱；2—循环水泵；3—集气罐；4—散热器；5—膨胀水箱Ⅰ—水平式顺流式系统；Ⅱ—水平式跨越式系统；Ⅲ—垂直式单管跨越式系统；Ⅳ—垂直式单管顺流式系统；Ⅴ—双管系统五、实验内容和步骤1、实验前准备工作：1)、掌握热水采暖系统的分类方法：A、按系统循环动力分B、按供回水方式不同分C、按系统管道敷设方式分D、按热媒水温度分2)、机械循环热水供暖系统的主要型式及其特点：A、按供、回水干管布置位置不同分：a、上供下回式b、下供下回式c、中供式d、下供上回式（倒流式）e、混合式B、按供回水方式不同分为：双管和单管系统。

C、按管道敷设方式不同分为：垂直式和水平式。

D、按供回水通过各立管的循环环路的总长度是否相等分为：同程式和异程式。

2、系统的充水与排气系统工作前，先将水充满给水箱1，然后打开阀门B和C，同时启动水泵2，向系统充水。

热水采暖系统的特点、分类及原理热水供暖系统分类：
按系统循环动力的不同，可分为重力(自然)循环系统和机械循环系统。

按供、回水方式的不同，可分为单管系统和双管系统。

按系统管道敷设方式的不同，可分为垂直式和水平式系统。

按热媒温度的不同，可分为低温水供暖系统和高温水供暖系统。

低温水与高温水：在我国习惯认为水温低于100℃的热水为低温水，水温超过100℃的热水称为高温水
室内热水供暖系统大多采用低温水作为热媒。

设计供回水温度采用95℃/70℃。

高温水供暖系统一般在生产厂房中应用。

设计供回水温度大多采用120~130℃/70~80℃。

热水采暖系统
采暖系统常用的热媒有水、蒸汽、空气。

以热水作为热媒的采暖系统称为热水采暖系统。

热水采暖系统的热能利用率高，输送时无效热损失较小，散热设备不易腐蚀，使用周期长，且散热设备表面温度低，符合卫生要求;系统操作方便，运行安全，易于实现供水温度的集中调节，系统蓄热能力高，散热均匀，适于远距离输送。

系统中的水在锅炉中被加热到所需要的温度，并用循环水泵作动力使水沿供水管流入各用户，散热后回水沿水管返回锅炉，水不断地在系统中循环流动。

系统在运行过程中的漏水量或被用户消耗的水量由补给水泵把经水处理装置处理后的水从回水管补充到系统内，补水量的多少可通过压力调节阀控制。

膨胀水箱设在系统最高处，用以接纳水因受热后膨胀的体积。
