电视技术讲稿 第一章

电视技术讲稿 第一章

亮度信号带宽：0—6MHz 色差信号带宽：0—1.3MHz
2. 色差信号幅度的压缩 目的是为了防止形成的彩色视频信号 幅度过大。 U＝0.493UB－Y V＝0.877UR－Y
压缩系数
二、频谱间置 （交错）
1. 亮度信号的频谱
几种典型图像的频谱
活动图像的频谱
亮度信号频谱的特点：它是以行频及其各次谐 波为主谱线，场频及其谐波对称地分布在它两侧的 离散频谱群。它虽然占据了0～6MHZ 带宽，但并 没有占满，在各主谱线之间存在着空隙，而且频率 越高，空隙越大。
二、兼容制彩色电视发送的信号
兼容制彩色电视发送一个亮度信号 和两个色差信号 1. 彩色图像的分解与三基色信号 标准彩条图案
2. 亮度信号
3. 色差信号 色差信号就是用基色信号减去亮度信号 。 UR－Y=UR－UY =UR－(0.30UR +0.59UG+0.11UB ) = 0.70 UR － 0.59UG － 0.11UB UG－Y= 0.41UG－ 0.30 UR － 0.11UB UB－Y= 0.89UB － 0.30 UR － 0.59UG
二、彩色三要素
1. 亮度 亮度是光作用于人眼时所引起的明亮 程度的感觉。它主要取决于光的强度， 还与人眼的光谱响应特性有关。
2. 色调 色调是指彩色的类别。 物体的色调主要取决于物体的吸收 特性和透射或反射特性，还与光源的光 谱分布有关。
3. 色饱和度 色饱和度是指彩色的深浅程度。它取 决于掺入白光的多少。完全不掺白光的 色饱和度最高，定为100％。
（1）垂直分解力 垂直分解力是指沿图像垂直方向所能 分解的像素数目，用M表示。垂直分解 力的高低主要取决于扫描行数的多少， 还和图像与扫描线间的相对位置有关。

电视机原理及维修技术上第一章

电视机原理及维修技术上第一章

附：隔行扫描行、场扫描参数
场频:fZ=fV×2=50㎐ 场周期:TZ=1/50=20ms 每场扫描的行数为312.5行，其中逆程为
25行，正程为287.5行 行频：15625㎐，行周期：64μS
第二节 图像的光电转换
四、基本参量 灰度等级：
第二节 图像的光电转换
四、基本参量 像素计算
消隐信号的幅度其次，是75%
图像信号的幅度在12.5%~75%之间
电
平 图像信号
场消隐信号
100%
均衡脉冲 场同步信号 均衡脉冲
行同步信号 行消隐信号
75%开槽脉冲来自12.5%时间
第三节 黑白全电视信号
图像信号：是反映图像内容的电信号，它 的电压高低表示了图像像素的明暗情况。
我国电视信号采用负极性调制，抗干扰能力 强。（当电子束扫描遇到图像的黑暗部分的 时候，信号的幅度就大，为75%；遇到明亮 部分，信号的幅度就小，为12.5%）
每秒传送25幅图像，会产生闪烁现象， 放映质量不高
附：逐行扫描行、场扫描参数
帧：一幅静止图像叫一帧
帧频：电子束每秒沿垂直方向扫描出的完整图像 数，fV=25㎐
帧周期：TV=1/fV=1/25=40ms 行频：fH=25×625㎐=15625㎐ 行周期：TH=H=1/fH=1/15625=64μS。 行扫描电子束从左到右是正程，约52μS，从右到
一、图像的光电转换过程
把一幅静止的图像分割成许多点（ 这 些点称为像素，它是图像的基本单元，像素 越多则分辩率越高），并把这些点逐一变成 电信号，在接收端再把这些电信号按原来的 顺序组合，由显像管（显像管：也叫阴极射 线管，国产管宽高比为4∶3，国外为16 ∶9） 还原成原来的图像。
第二节 图像的光电转换

第一章__电视基本原理

第一章__电视基本原理

12μs
1612μs 25TH+12 μs
复合消隐信号与复合同步信号的叠加波形
第一章 电视基本原理
§1、模拟电视原理
二、黑白全电视信号
4、槽脉冲和均衡脉冲 为使场同步信号期间不丢失行同步信号，采取了在场同步脉冲内每隔半行开一 个凹槽（称为槽脉冲）的措施，来代替行同步。每个场同步脉冲期间形成5 个凹槽（称为槽脉冲）的措施，来代替行同步。每个场同步脉冲期间形成5个槽脉冲， 每个槽脉冲宽度规定为4.7s（即等于行同步脉冲的宽度），并规定槽脉冲的上升沿 每个槽脉冲宽度规定为4.7s（即等于行同步脉冲的宽度），并规定槽脉冲的上升沿 （后沿）对应于行同步脉冲的上升沿（前沿）。 为消除误差 为消除误差t，保证积分电路起始电平相同，从而确保奇数场、偶数场的扫描 线均匀正确嵌套，在场同步期间及其前后2.5行内，将行同步脉冲的频率提高一倍 线均匀正确嵌套，在场同步期间及其前后2.5行内，将行同步脉冲的频率提高一倍 ， 并将脉冲宽度减小一半，称为均衡脉冲。
第一章 电视基本原理
§1、模拟电视原理
一、电视传像原理
5、场频：根据人眼的视觉特性，为保证图像的连续性，为使重现的图像不产生闪烁 感，又考虑到电视机生产初期为减小交流电源干扰的影响，场频选为50HZ。因此 感，又考虑到电视机生产初期为减小交流电源干扰的影响，场频选为50HZ。因此 隔行扫描在保证分解力不下降和画面无大面积闪烁的情况下，帧频下降一半，图像 信号的带宽也下降一半。 6、电光转换：在显像管中，电子枪发射电子束，轰击涂在荧光屏上的荧光粉使其发 光实现电光转换，电信号控制电子束的强度。为实现扫描，在水平偏转线圈和垂直 偏转线圈中分别锯齿波电流，在管内形成相应的偏转磁场实现。 7、行正程、行逆程；场正程、场逆程 8、扫描光栅：在电视技术中，不考虑图像内容，只由电子束扫描形成的扫描线结构 称为扫描光栅。 9、幅型比：扫描光栅的水平宽度与垂直高度之比，又称为宽高比。 早期统一规定为4:3，且规定在画面高度的4~6倍的距离观看图像最 早期统一规定为4:3，且规定在画面高度的4~6倍的距离观看图像最 为适宜。

电视原理第1章

电视原理第1章

第1章 电视基础 章
(3). 不能从看到的颜色来判断光谱的分布。因为 不能从看到的颜色来判断光谱的分布。 虽然一定的光谱分布表现为一定的颜色， 虽然一定的光谱分布表现为一定的颜色，但同一颜 色则可由不同的光谱分布而获得。 色则可由不同的光谱分布而获得。 例如，黄色可以由单一波长的黄光产生， 例如，黄色可以由单一波长的黄光产生，也可以 由两种波长不同的光(红光和绿光) 由两种波长不同的光(红光和绿光)按一定比例混合 而产生，二者给人的颜色感觉却是相同的。 而产生，二者给人的颜色感觉却是相同的。
只要奇、 只要奇、偶场 的周期相等且 为帧周期的一 半，可使光栅 均匀嵌套， 均匀嵌套，达 到与逐行扫描 时相同的效果， 时相同的效果， 并能消除闪烁 效应。 效应。
第1章 电视基础 章 一帧电视图像的大小如图1.2所示。 中国和欧洲 美国和日本
44.10×104个有效像素点
28.83×104个有效像素点
即：人对客观景物亮度的感觉有滞后作用
第1章 电视基础 章
t2~t3视觉残留时间 视觉残留时间 中等亮度 视觉暂留时间 以内。 为20ms以内。 以内
图1.1 人眼的视觉惰性
第1章 电视基础 章 视觉惰性在近代电影和电视中广泛应用。 视觉惰性在近代电影和电视中广泛应用。 电影放映时，每秒传送24幅画面 电视中，每秒传送25幅 幅画面。 电影放映时，每秒传送 幅画面。电视中，每秒传送 幅 画面（每幅画面扫描两次）。 画面（每幅画面扫描两次）。 图像的变换频率只要超过人眼临界闪烁频率 人眼临界闪烁频率46Hz，人眼 图像的变换频率只要超过人眼临界闪烁频率 ， 不会感到闪烁。同时，人眼在视觉停留的20ms内，就可以 不会感到闪烁。同时，人眼在视觉停留的 内 将分立的各场图像感觉成连续的图像。 将分立的各场图像感觉成连续的图像。 强调：怎么样扫描信号，才能降低电路中电视信号的传输 强调：怎么样扫描信号， 量并兼顾人眼的视觉效果呢？ 量并兼顾人眼的视觉效果呢？ 实际电路系统是将一帧（ 实际电路系统是将一帧（幅）完整的图像分解成奇数行和 偶数行构成两场，先传输显示奇数场， 偶数行构成两场，先传输显示奇数场，再传输显示偶数场 这样既满足了人的视觉要求，又减少了一半数据传输量， 这样既满足了人的视觉要求，又减少了一半数据传输量， 使电路实现比较容易。 使电路实现比较容易。 何为行扫描，场扫描? 何为行扫描，场扫描 电视机屏幕宽高比4： 屏幕大小是以对角线尺寸来表示的 屏幕大小是以对角线尺寸来表示的。 电视机屏幕宽高比 ：3.屏幕大小是以对角线尺寸来表示的。

电视技术基础

电视技术基础

t＝t2
象素：组成图像的元素，即基本单位，具有唯一的 空间位置，其亮度信息是时间的一维函数。
一幅电视图像由许许多多个象素组成，电视系统能 够分解、传送和合成的象素数越多，重现的图像就 越清楚、细腻。
象素的分解在摄像端的光电转换和扫描过程中完成
象素的合成在显像端的电光转换和扫描过程中完成
四、图像的传送
• 光谱混色法 • 时间混色法 • 空间混色法 • 生理混色法
（b）相减混色法
三基色为青、品、黄 （分别为红、绿、蓝的补色）
利用颜料、染料等的吸色 性质来实现混色。应用于 彩色印刷、彩色胶片和彩 色绘画等。
二、彩色图像的摄取
1、彩色图像的摄取
彩色图像的摄取包括两个过程： 利用分光系统将一幅彩色图像分解成红、 绿、 蓝三基色图像； 利用光电转换器件和扫描将三基色图像转 换成相应的三基色电信号。
3、黑白全电视信号的频谱
幅度
特点： 离散性 成群性 带宽：6MHz
0
fH
2fH
283fH
284fH
f
第二章 彩色图像传送原理
一、可见光与彩色视觉
1、可见光与颜色
无线电波 红外线
电磁波谱 紫外线 X射线
宇宙射线
f 105
3 103
f 1010可见光f 1015
f 1020
扫描轨迹的集合称为扫描光栅。
1 2 3 4 5 6
电子束扫描光栅
左→右：行扫描正程（实线）
1’
右→左：行扫描逆程（虚线）
2’
行扫描周期＝行正程＋行逆程
3’
帧扫描正程：黑线（5个行周期）
4’
帧扫描逆程：黄线（2个行周期）
5’

液晶电视机的工作原理和维修方法

液晶电视机的工作原理和维修方法

液晶电视机的工作原理和维修方法（一）2010-02-21 17:29:31| 分类：默认分类| 标签：|字号大中小订阅现在几乎所有的商场都见不到老式的显像管彩电了，液晶彩电虽然缺点明显，但因体积小重量轻，对比度和清晰度高成为了市场的主流，对于我们的老家电维修工来说，不学液晶彩电的维修技术是不行了，这是我积极推出液晶彩电维修知识的主要原因。

希望能对大家有所帮助，并减少不必要的弯路。

液晶显示(LiquidCrystalDisplay)简称LCD。

LCD是个大家族，TFT(薄膜晶体管)LCD类型仅仅是其中的一种，它是在两片玻璃板之间封入液晶，在下玻璃板上配制上扫描线与寻址线(即行、列线)将其组成一个矩阵，在其交点上再制作TFT有源器件和像素电极。

如果是彩色显示，还要在微细加工方式制作上与下面矩阵像素对应的R(红)、G(绿)、 B(蓝)三种颜色的滤色膜，最后将其上与下玻璃基板对齐、封盒、灌注、堵孔等一系列工艺制成液晶片。

因为液晶本身不发光，必须要靠调制外界光才能达到显示目的，所以在LCD显示屏模块中就有了发光的装置--冷阴极荧光灯CCF，这是一种依靠冷阴极气体放电，激发荧光粉而发光的光源。

掺有少量水银的稀薄气体在高电压下会产生电离，被电离的气体的二次电子发射轰击水银蒸汽，使水银蒸气激发，发射出紫外线，紫外线激发涂布于管壁的荧光粉层，使其发光。

发光的CCF灯管通过特殊的导光板和匀光板，使其与液晶片大小一致，紧贴于液晶显示面板，用作背景光，从而达到显示图像的目的。

通过调节背光灯亮度或者调节液晶片中的薄膜晶体管的导光度从而达到调节图像亮度、对比度的目的。

液晶电视主要由显示屏、信号处理电路、背光灯电路构成。

其显示屏是一个模块，信号处理主要由高频电路图象处理A/D电路、伴音电路、控制电路等构成。

背光灯电路是一个逆变电路，用于点亮显示屏内灯管的作用。

维修实例：1、白光栅，有伴音(15AAB/8TT1机芯)维修：通电开机，发现屏幕为白屏，但有伴音，分析此故障为液晶屏没有工作所致造成，查显示屏的+5V供电及行、场信号，发现没有+5V供电，查线路为主板L21，+5V供电电感开路更换后OK!2、无光栅，有伴音(20AAA/8TT1机芯)维修：开机后发现在强光下隐约可见图像，分析认为本机为背光灯未工作所致，拆机后通电后发现背光板无高压产生，查背光板供电及背光控制电平，用万用表测主板J6处电压。

电视原理(第1章)

电视原理(第1章)
而在接收端，再按同样顺序将各像素的电信号 在相应的位置上转变为不同的亮度（电光转 换），形成光图像。

1.2.1电视传像的基本原理

ቤተ መጻሕፍቲ ባይዱ

顺序传输制的优点是只需要一条传输通道，但 由于每个像素信息的传输时间很短（即传输速 度很快），致使在传输通道上传输信号的频率 大大提高了。 在电视技术中，顺序分解和复合图像的过程为 扫描。或将图像各像素的信息变成顺序传输电 信号（或者说将顺序传输的电信号恢复成光学 图像）的过程称为扫描。 不考虑图像内容，只有电子束扫描形成的扫描 线结构成为扫描光栅。
1.1.5 视觉惰性和闪烁感觉

临界闪烁频率与很多因素有关，诸如： 脉冲光源亮度和背景亮度（观看环境亮 度）的差值、明亮时间占空比以及明亮 面的大小和颜色等。脉冲光源亮度和背 景亮度差值越大，临界闪烁频率越高； 明亮时间的占空比越大，临界闪烁频率 越低。实践证明，对于电视系统，如果 屏幕亮度约为100nit，环境亮度为0，欲 使电视图像不闪烁，其换幅频率应高于 45.8HZ，大于融合频率。
1.2.1电视传像的基本原理



1、黑白电视传像的基本概念 只需传送各像素的亮度L信息 方法：同时传送、顺序传送 传送各像素亮度信息的方法，通常采用顺序制 传送制．顺序制传输，是将景物各像素的亮度 信息（电信号）按时间顺序依次传送出去，把 随时间、空间多维变化的亮度信号转变成了一 个单一时间变量的函数，即：
1.2.3 隔行扫描原理

在隔行扫描中:
fV为场频

我国模拟标清电视系统规定： TV=20ms ， TVr=1.612ms，β=0.08； TH=64μs， THr=12μs， α=0.1875。
1.3 黑白全电视信号

电视原理第一章彩色与视觉特性

电视原理第一章彩色与视觉特性

•
(3) C光源 色温为6774 K的白光， 相当于白
天的自然光。 它是NTSC制彩色电视白光标准光
源。
•8
电视原理第一章彩色与视觉特性
•第一章 彩色与视觉特性
•9
•图 1-2 标准光源的光谱分电视布原理第一章彩色与视觉特性
•第一章 彩色与视觉特性
• (4) D65光源 色温为6504 K的白光， 相 当于白天的平均光照。 它是PAL制彩色 电视的白光标准光源。
•第一章 彩色与视觉特性
• 1.1.2 物体的颜色
• 物体分为发光体和不发光体。发光体的颜色 由它本身发出的光谱所确定，如白炽灯发黄和荧 光灯发白，各自有其特定的光谱色。
• 不发光体的颜色与照射光的光谱和不发光体
对照射光的反射、透射特性有关。红旗反射太阳
光中的红色光、吸收其他颜色的光而呈红色； 绿
• 绝对黑体也称全辐射体，是指不反射、不透 射，完全吸收入射辐射的物体。它对所有波长辐 射的吸收系数均为1。绝对黑体在自然界是不存在 的，其实验模型是一个中空的、内壁涂黑的球体， 在其上面开了一个小孔，进入小孔的光辐射经内 壁多次反射、吸收，已不能再逸出到外面， 这个 小孔就相当于绝对黑体。
•6
电视原理第一章彩色与视觉特性
• 为了对光照度单位勒有个大概的印象。 下列数据可供参考：室外晴天光照度约为 10000勒，多云约为500勒，傍晚约为50勒， 月 光 约 为 10-1 勒 ， 黄 昏 约 为 10-2 勒 ， 星 光 约为10-4勒。
•1
电视原理第一章彩色与视觉特性
•第一章 彩色与视觉特性
1.2 人眼的视觉特性
•1
电视原理第一章彩色与视觉特性
•第一章 彩色与视觉特性

电子课件-《电视机原理与维修》-A05-3216 电视机原理与维修 第一章

电子课件-《电视机原理与维修》-A05-3216 电视机原理与维修 第一章

§1—1 电视机 发展概述
第一章 电视技术基础知识
学习目标
1. 了解电视机的发展史。 2. 了解电视机发展过程中的特点。
第一章 电视技术基础知识
一、机械式电视机
这一时期电视机的特点是，通过光电效应，利用机械扫描的方式产 生电信号，用电缆线传送信号，用阴极射线管显示图像，电视传播的距 离和范围非常有限，图像也相当粗糙，只用于实验室研究，没有实用 性。
第一章 电视技术基础知识
二、黑白电视信号的传输原理
1. 静止图像的传送 传输一幅静止图像的方法是，将经过光电转换的各个像素信号电压 按照一定的顺序进行高频调制，高频信号再通过电缆传输或天线发射出 去，直至传完整幅图像的信号。
第一章 电视技术基础知识
2. 活动图像的传送 电视系统传送活动图像是受到电影重现活动画面启发的结果，把连 续、活动的图像分成一幅幅瞬时静止的画面，然后按顺序进行传送，每 幅画面称为一帧。只要每秒传送的画面不少于 24 帧，利用人眼的视觉 惰性，人们看到的就是连续、活动的画面了。
逐行扫描示意图 a）逐行扫描光栅 b）实际扫描光栅
第一章 电视技术基础知识
2. 隔行扫描
隔行扫描示意图
第一章 电视技术基础知识
二、行、场扫描的电参数
关于电子扫描的电参数，我国电视标准规定如下：
第一章 电视技术基础知识
九、4K 电视机
4K 电视机是指屏幕分辨率达到 3840×2160 像素或以上的电视机。 4K 电视机集智能化与超高清晰度于一体，深受用户欢迎，但其目 前尚未普及，原因是价格较高，并且仅有 4K 电视机还不行，还需要有 4K 的电视节目源。
第一章 电视技术基础知识
十、OLED 电视机
四、集成电路电视机

电视机原理课件

电视机原理课件

彩色电视机所采用的是将三种基色按不同比例想加而 获得不同的彩色，此法称为相加混色法。下面是三基 色的混合图：
R+G=Y R+B=P G+B=C R+G+B=W 二种颜色相加混合得到的 白色称为互补色，可以看 出：红---青、绿----紫、 蓝----黄为互补色，大家 看书上的实验P6
三基色原理为彩电奠定了基础，极大的简化了用电信号 来转送彩色的技术问题，也就是说：只要转送三色信号， 就能实现转送千万种彩色的目的。
著名的三棱镜折射实验可以证明白色的太阳光实际 上是由红橙黄绿青兰紫在人眼形成的混合色：
二、光源 能自然发光的物体称为光源，太阳就是最大的最常见 的光源。自然界不同的景物，在太阳的照射下由于物体本 身的属性，反射或透射了可见光谱中的某一些成分而吸收 其余部分，从而引起人眼不同的色彩感觉。某一景物的色 彩，是该景物在特定光源照射下所反或透射的一定可见光 谱成分作用欲人眼引起的视觉效果。换句话说，物体反射 或透射什么光，就给人以什么色的感觉。彩色的感觉既决 定于人眼对可见光谱中的不同成分有不同视觉效果功能， 又决定于光源所含的光谱成分及景物反射或透射和吸收其 中某些成分的特性。同一物体在不同的光源照射下呈现的 色彩也有所不同。见书P2页
二、三基色原理 前面我们已经讲过，某一单色相同彩色感觉可由具 有不同光谱分布的色光组合而成。人眼只能体会彩色感 觉，而不能分辨光谱成分，如果适当选择三种基色，将 它们按不同的比例进行合成，就可以引起各种不同的彩 色感觉，并且有： 1、合成彩色的亮度为三 基色之和 2、混合色的色调和饱和度由三 基色的混合比例决定。
人的可见光范围在380nm（纳米）~780nm（纳米）之间， 波长由长到短分别呈现：红橙黄绿青兰紫。 其中只包含单一波长的光称为单色光，包含两种或更多 波长的光称为复合光。一定成分的复合光有一种确定的 颜色与之对应，但是一种颜色的感觉并不只对应一种光 谱组合，另外，由完全不同的光混合后，也能使人产生 与某一波长对应的相色感。书上就举了一个例子：在第 一页 用540nm的绿光与700nm的红光按一定的比例混合后同时 作用于人眼，可以得到波长为580nm的黄色光感。此时 人眼已分不清是单色黄光，还是由红、绿两色光混合的 黄光了。

第1章 电视原理概论

第1章 电视原理概论

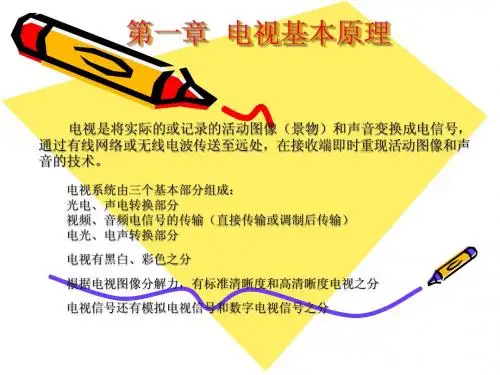

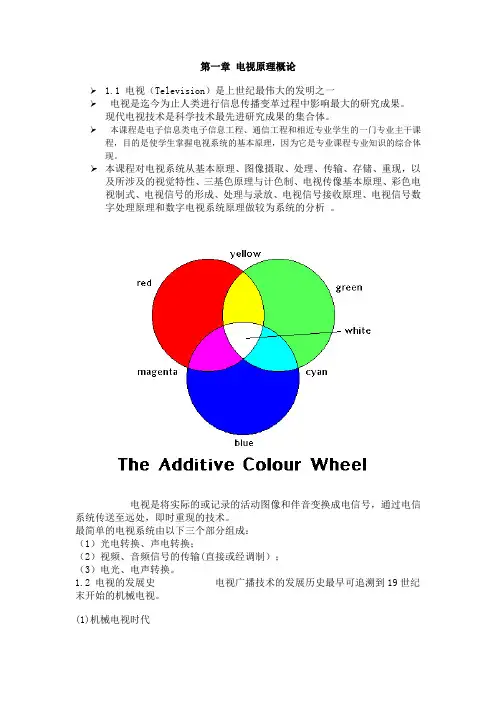

第一章电视原理概论1.1 电视（Television）是上世纪最伟大的发明之一电视是迄今为止人类进行信息传播变革过程中影响最大的研究成果。

现代电视技术是科学技术最先进研究成果的集合体。

本课程是电子信息类电子信息工程、通信工程和相近专业学生的一门专业主干课程，目的是使学生掌握电视系统的基本原理，因为它是专业课程专业知识的综合体现。

本课程对电视系统从基本原理、图像摄取、处理、传输、存储、重现，以及所涉及的视觉特性、三基色原理与计色制、电视传像基本原理、彩色电视制式、电视信号的形成、处理与录放、电视信号接收原理、电视信号数字处理原理和数字电视系统原理做较为系统的分析。

电视是将实际的或记录的活动图像和伴音变换成电信号，通过电信系统传送至远处，即时重现的技术。

最简单的电视系统由以下三个部分组成：（1）光电转换、声电转换；（2）视频、音频信号的传输(直接或经调制）；（3）电光、电声转换。

1.2 电视的发展史电视广播技术的发展历史最早可追溯到19世纪末开始的机械电视。

(1)机械电视时代1875年，乔治.卡瑞（George Carey）在波士顿提出了一套将图像分为栅格形式的电视系统。

1884年，德国电气工程师尼普柯夫（P.Nipkow）用他发明的“尼普柯夫圆盘”使用机械扫描方法，作了首次发射图像传送的实验。

每幅画面有24 行扫描线，图像相当模糊。

1897年德国人K.F.布劳恩发明了阴极射线管。

布劳恩Karl F.Braun1907 Boris Rosing (Russia)设计了机械扫描电视。

1925 年10月2号，苏格兰人贝尔德（John Logie Baird ），根据“尼普科夫圆盘”进行了新的研究工作，发明机械扫描式电视摄像机和接收机。

被称为“电视之父”。

贝尔德1930年左右英国、前苏联等国家进行了机械电视的广播。

1923 年，美籍俄国人兹沃尔金（V.K.Zworykin）发明静电积贮式摄像管。

1931 年发明电子扫描式显像管，这是近代电视摄像术的先驱。

电视机原理与维修全套教学课件

电视机原理与维修全套教学课件
2
1．1 广播电视系统的基本构成
广播电视系统包括电视信的产生与发射、 电视信号的传输、电视信号的接收与处理 三大部分，按其信号的传输方式可分为无 线与有线两大类，而无线方式又可分为地 面广播电视和卫星广播电视两类。
3
1．1．1 地面广播电视系统
图1-1 地面广播电视系统示意图
4
1．地面广播电视发射机
（a）奇数场图像 （b）偶数场图像
（c）合成图像
图1-17 隔行扫描重现图像示意图
21
图像信号的上限，即最高频率，出现在
图像的细节部分，细节越清晰，信号频率就
越高。图1-18（a）所示为一幅全部是细节的
图像，这幅图像由许多黑白小方块组成，方
格的高度与垂直方向扫描线的间距相等。这
样，一个黑或白的小方块就是一个像素。我
（a）只有行扫描 （b）只有场扫描 （c）行正程扫描轨迹 （d）场逆程扫描轨迹 （e）消隐后的扫描光栅
图1-15 逐行扫描光栅
18
2．隔行扫描
根据人眼的视觉特性，一幅电视图像要有足够 的清晰度且不能产生闪烁感觉，就必须有足够的换 场频率。若采用逐行扫描，产生出来的图像信号必 然将有很宽的频带，这将会使设备复杂化，因此逐 行扫描只在高清晰度彩色电视机中采用。为了克服 逐行扫描的缺点，普通电视广播中常采用隔行扫 描，这种扫描方式可以在不增加带宽的条件下，既 保证有足够的清晰度，又避免产生闪烁现象。
150
f
0
0
图1-4 半波振子天线
图1-5 折合振子天线 7
（2）馈线。馈线是天线和电视机输入回路的 连接线，馈线与天线之间的阻抗必须匹配， 否则会影响电视机的正常接收。
图1-6 馈线
8
图1-7 双孔磁芯匹配器的应用

第一章 电视技术基础知识

第一章 电视技术基础知识

上一页 返回
1.2电子扫描技术

电视是一种视觉设备，电视技术是根据人眼的视觉特性，经 过电子扫描，用光电转换的方法来传送活动图像的技术。电 视技术与电影技术的最大的区别在于，电影采用的是图片投 影成像，而电视技术的成像是逐个对像素扫描成像，因此， 首先要建立像素的概念，理解电子扫描成像的工作原理，并 了解在电视机中实现电子扫描的器件，偏转线圈的结构及工 作原理。
上一页 下一页 返回
1.1 绪论


纵观电视的发展，它经历了机械黑白电视、电子黑白电 视和彩色电视三个阶级。1884年德国人尼普科夫 （Nipkov）做出了第一个电视装置；1925年英国的贝尔 德（Barid）表演了实用的机械电视；1936年英国贝尔德 电视公司首次进行电子黑白电视广播，从此人类进入了电子 广播电视的新时代。 1940年美国的哥德马克（Goldmark）发明了场顺序 制彩色电视，由于它不能与黑白电视兼容，因此没有得到推 广。1953年美国发明了世界上第一个兼容制的彩色电视制 式－－NTSC（National Television System Committee）制。1960年以后法国和德国针对NTSC制 的缺点，发明了另两种兼容彩色电视，它们分别是
上一页 下一页 返回
1.1 绪论
如果把影像分成单个像点，就极有可能把人或景物的影像传 送到远方。1883年圣诞节 ，“尼普柯夫圆盘”问世，它是 一种光电机械扫描圆盘。1884年11月 6日，尼普可夫为这 项发明申请专利。他称这项发明可使处于A地的物体，在任 何一个B地被看到。一年后，专利被批准了。 这是世界电视 史上的第一个专利。 专利中描述了电视工作的三个基本要素：1.把图像分解 成像素，逐个传输。2.像素的传输应逐行进行。3.用画面传 送运动过程时，许多画面快速逐一出现，应用人的视觉惰性 这个过程在眼中融合为一。

电视原理：第一章 电视基础知识

电视原理：第一章 电视基础知识
它的光谱能量分布主要集中于波长较长的区域，因而 A光源的光总带着橙红色。
B光源： 相当于中午直射的太阳光。其色温为4800K。在实
验室中可由特制的滤色镜从A光源中获得。
C 光源：
相当于白天的自然
光。色温为 6800K。其
D
波谱成分在400～500nm 处较大，因此C光源的
E
光偏蓝色。
—NTSC制彩色电视标准 白光源。
第1章 电视基础知识
1.1.3彩色三要素和三基色原理
1.彩色三要素
亮度、色调和色饱和度三个物 理量被称为彩色三要素。由这三个 参量可以确切地表示任何一种彩色 光。
亮度：光作用于人眼引起明亮程 度的感觉，它由光的辐射功率及人 眼视敏度特性决定。
安徽科技学院
亮度 色调 饱和度
安徽科技学院 亮度与色光的能量及波长的长短有关。还与物体的 反射特性、人眼光谱响应特性有关，所以强度相同而彩 色不同的光，照射同一物体时也会产生不同亮度。
觉却完全不同。 (2)当人眼适应于不同的平均亮度后,可分辨的亮度范围
也不相同。
同一物体因受光不同会产生明度上的变化
安徽科技学院
3. 人的彩色感觉 锥状细胞又分为三类,分别称为红敏、绿敏
和蓝敏。如果某束光线只能引起某一种光敏细 胞兴奋,而另外两种光敏细胞仅受到很微弱刺激, 我们感觉到的便是某一种色光。
伴音信号
喇叭发出声音
安徽科技学院
无线电视广播系统原理方框图
第1章 电视基础知识
安徽科技学院
1.1 彩色的基本概念
1.1.1 彩色和光密不可分 1. 光与可见光 光：是一种以电磁波形式存在的物质。 可见光：人眼可以看见的光叫可见光。
{ 可见光
λ：380nm～780nm (1nm＝10-9m) f : 7.89×1014HZ～3.85×1014Hz

电视机原理

电视机原理

一、 扫描、像素、图像信号频率范围和隔行扫描
1、扫描：电子束在显像管屏面上有规律的运动 行扫描正程：电子束从左往右运动。 逆程：电子束从右往左运动。
显像管荧光屏 宽高比 4 ：3
场扫描正程：电子束从上往下运动。 逆程：电子束从下往上运动。
图像信号只在扫描正程传送
2、像素：组成电视图像的最小单元 每帧电视画面行数：
2、分米波波段：特高频 UHF 13 ~ 68频道
超外差式电视机中的变频电路
高频电 视信号
混频 电路
中频信号
中频放大电 路
fL＝fP＋38MHｚ
本机振荡 信号
图像中频：fL－ fP ＝38MHｚ 伴音中频：fL －fS ＝31.5MHｚ
五、增补频道（有线电视系统使用）
Z1~Z7频道 111~167MHｚ（调频广播信道87~108MHｚ之后，6频道之前） Z8~Z37频道 223~463MHｚ（12频道之后，13频道之前） 六、高频电视信号传播特点
加速极 控制栅极 300V 0至－50V
景 物 输出图像信号
2、光→电转换
聚焦线圈 面板玻璃 靶环
偏转线圈 校正线圈
镜头
电子束
透明导电极 光电导靶
网电极450V
灯丝 管 脚
阴极接地
RL VT 靶压 15至40V
聚焦极 0至300伏
加速极 控制栅极 300V 0至－50V
电子束扫描方向
第一行 第二行 第三行 第四行
第一章 广播电视的基本知识
§1.1 图像的光电转换原理
电视图像光电转换系统简图
摄像端
显像端
光→电转换
电→光转换
镜头 摄像管
显像管
景
物
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电视机原理与技术第一篇第一章
二、隔行扫描 （一）行、场频率的选择
1、场频选择的原则：图像要有连续感、无闪烁、 图像信号频带不至过宽。
2、行频选择的原则：图像要有足够的清晰度、图 像信号频带不至过宽。
电视机原理与技术第一篇第一章
（二）逐行扫描的缺点： 缺点：闪烁感、清晰度和图象信号带宽之间存在矛盾。 解决的方法：采用隔行扫描。
1927年美国的P.法恩斯沃思取得了电 子电视系统专利，1933年美国的V.K. 兹沃赖金取得光电摄象管的专利。 1936年贝尔德电视公司在英国开始了 电子的黑白电视广播，从此开始了黑 白电视广播。
电视机原理与技术第一篇第一章
1951年美国试播了一种与黑白电视不 兼容的场顺序制彩色电视（简称CBS 制）。
收端—(电光转换)
顺序传送：
发端把景像顺序分解成像素，各像素对应的电信号通过 同一通道依次传送到收端，收端各像素依次发光合成图像。
K1
K2
传输通道
发端—(光电转换)
收端—(电光转换)
电视机原理与技术第一篇第一章
三、光和电的转换
电视机原理与技术第一篇第一章
光电摄像管的工作原理 被摄景像通过光学镜头成像于光电靶上，光像各部分的
摄像设备
传输信道
显像设备
同步系统
摄像设备：图像分解、光电变换——将景物图像分解成像素，并将各像 素明暗变化的光信号通过光电变换变成电信号。 传输信道：传像——远距离传输反映景物明暗变化的电信号。
显像设备：电光变换、图像复合——将电信号通过电光变换变成各点像 素明暗变化的光信号，并将像素复合成图像。 同步系统：使发送端和接收端的扫描实现同步。
0 -iVmax
(a)
TVt (b)
电视机原理与技术第一篇第一章
t
t TVr
作业 1、名词解释： 扫描、行扫描、场扫描、逐行扫描、行正程、
行逆程、行周期、行频、场正程、场逆程、场频。 2、行、场偏转线圈各自的作用是什么？ 2、电视机加电后屏幕上仅出现水平一条亮线，
可能的故障是什么？若仅出现垂直一条亮线，可能的 故障又是什么？
电视机原理与技术第一篇第一章
电视机原理与技术第一篇第一章
电视机原理与技术第一篇第一章
i iHmax H
0 -iHmax
iVmax iV
t1 t2 t3t4 THt THr
(a)
0 -iVmax
TVt (b)
电视机原理与技术第一篇第一章
t
t TVr
一、逐行扫描 逐行扫描：在一场（帧）时间内电子 束一行紧挨一行扫描一幅图像的扫描 方式。
电视机原理与技术第一篇第一章
1958年5月1日，我国第一座电视台 （北京电视台，后于1978年改为中央 电视台）开始了黑白电视试播，并于 同年9月2日正式播出。
电视机原理与技术第一篇第一章
1973年5月1日，北京电视台用八频道 在开始了彩色电视试播，并于同年10 月1日正式播出。采用的是PAL/D制。
电视机原理与技术第一篇第一章
1953年美国联邦通信委员会（FCC） 批准了NTSC兼容制彩色电视，从此 开始了彩色电视新时代。
电视机原理与技术第一篇第一章
1967年联邦德国正式广播了PAL制彩 色电视，同年，法国和当时的苏联广 播了SECAM制彩色电视。
电视机原理与技术第一篇第一章
NTSC、PAL和SECAM制并列为当 今世界三大兼容的广播彩色电视制式， 分别得到世界各国的采用。
亮度不同，使光电靶上各部分的电阻值不同（电导不同）— —与光像较亮部分对应的靶像素电阻较小；与光像较暗部分 对应的靶像素电阻较大，于是“光像”（光图像上的不同亮 度分布）变成了“电像”（光电靶上的不同电阻值分布）。
当扫描电子束有规律地扫过靶上各像素时，对应亮像素 电流大，对应暗像素电流小，故负载上输出反映景像明暗变 化的电信号（图像信号）。将此图像信号传送到接收端，只 要收、发两端扫描完全同步，就可通过显像管的电/光转换还 原出与被摄景像相同的光图像。
电视机原理与技术第一篇第一章
i iHmax H
0 t3
t1 t2 t4
t
-iHmax THt
THr
电视机原理与技术第一篇第一章
iVmax iV
0 -iVmax
t1 TVt
t2 t3 t4 t TVr
电视机原理与技术第一篇第一章
i iHmax H
0 -iHmax
t1 t2 t3t4
iVmax iV
电视机原理与技术第一篇第一章
1884年德国的P.G.尼泼科夫取得 了机械电视用的扫描盘发明专利。 1887年德国的K.F.布劳恩发明了 阴极射线管。
电视机原理与技术第一篇第一章
1925年英国的J.L.贝尔德表演了 实用的机械扫描电视。 1930年左右英国、苏联等国进行 了机械电视的广播。
电视机原理与技术第一篇第一章
电视机原理与技术
电视机原理与技术第一篇第一章
第一篇 黑白电视机原理 第二篇 彩色电视机原理 第三篇 新型电视技术
电视机原理与技术第一篇第一章
一、什么是电视？ 电视是用电子学的方法远距离
传送活动或静止图像的技术。
电视机原理与技术第一篇第一章
二、电视发展历程 已经经历机械黑白电视、电子黑
白电视和彩色电视阶段，正向着数字 化、高清晰度电视迈进。
电视机原理与技术第一篇第一章
标准彩条
行不同步的现象电视机原理与技术第一篇第Fra bibliotek章 场不同步的现象
二、图像的分解与顺序传送
同时传送：发端把景像分解成像素，各像素对应的电信号同 时传到收端。收端各像素同时发光合成图像。
传输通道 1 传输通道 2 传输通道 3
······
发端—(光电转换) 电视机原理与技术第一篇第一章
电视机原理与技术第一篇第一章
第1章 电视信号的传送
电视机原理与技术第一篇第一章
1.1 图像传送的基本概念
一、电视系统的基本组成
图像分解、光电变换
传像
电光变换、图像复合
景
电信号
电信号
摄像设备
传输信道
显像设备
同步系统
电视机原理与技术第一篇第一章
图像分解、光电变换
传像
电光变换、图像复合
景
电信号
电信号
电视机原理与技术第一篇第一章
作业 1、电视系统由哪几部分组成？各部分作用是什
么？ 2、解释下列名词： （1）像素；（3）同步；（3）顺序传送。 3、简述光电摄像管的工作原理。
电视机原理与技术第一篇第一章
1.2 电视扫描原理
扫描：电子束有规律地扫动。电视发 送端将图像分解为像素和接收端将像 素重新组合成图像的过程就是靠摄像 管和显像管中电子束的扫描运动来完 成的。
