数字电视原理第1章彩色电视基础知识

数字电视基础知识汇报人：日期:目录CATALOGUE•数字电视概述•数字电视技术原理•数字电视标准与格式•数字电视应用与产业•数字电视与高清电视的区别与联系•数字电视的未来发展及挑战01CATALOGUE数字电视概述数字电视是指将模拟电视信号转换为数字信号进行处理、传输和接收的电视系统。

它包括高清电视、标清电视以及移动多媒体电视等。

数字电视技术利用了先进的编码、调制、解调等技术，具有抗干扰能力强、图像清晰度高、音频质量好等优点。

数字电视的定义数字电视的优势数字电视的图像清晰度比传统模拟电视高得多，可以达到1920x1080分辨率甚至更高。

图像清晰度更高音频质量更好抗干扰能力强频道资源利用率高数字电视采用了先进的音频编码技术，可以提供更好的音质和立体声效果。

数字电视信号在传输过程中具有更强的抗干扰能力，能够更好地抵御各种噪声和干扰。

数字电视采用了高效的压缩技术和调制技术，可以充分利用频道资源，提高电视频道的利用效率。

数字电视的发展历程1990年代初，数字电视技术开始出现，当时主要是在一些发达国家开始研究和实验。

1990年代末，随着技术的不断成熟和市场的需求增长，数字电视逐渐在全球范围内推广和应用。

进入21世纪，随着高清电视和移动多媒体的发展，数字电视已经成为人们日常生活中不可或缺的一部分。

02CATALOGUE数字电视技术原理数字电视信号的压缩编码利用了图像信号的冗余性，通过减少数据量来实现高效传输。

主要技术包括预测编码、变换编码和混合编码等。

压缩编码信道编码是为了确保数字电视信号在传输过程中能够抵抗各种干扰，包括噪声、多径和衰减等。

主要技术包括卷积码、Reed-Solomon码和LDPC码等。

信道编码数字电视信号的编码原理有线传输数字电视信号可以通过有线电视网络进行传输，用户通过安装的有线电视盒接收电视信号，再经过解码器解码后即可观看电视节目。

卫星传输数字电视信号可以通过卫星进行传输，用户通过卫星接收天线接收卫星信号，再经过解码器解码后即可观看电视节目。

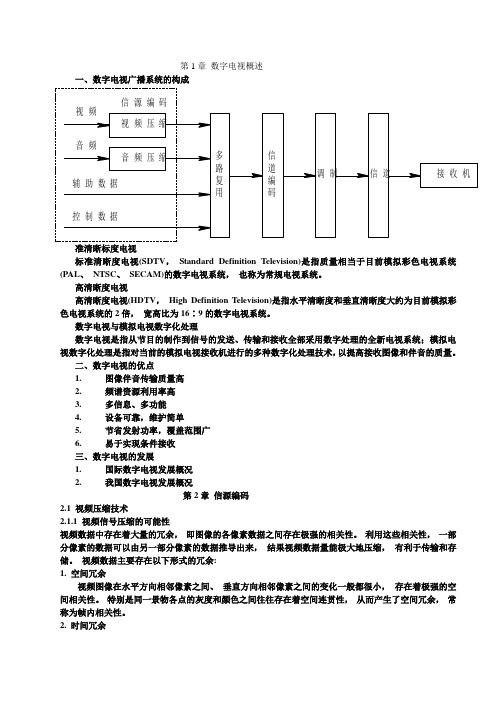

第1章数字电视概述一、数字电视广播系统的构成准清晰标度电视标准清晰度电视(SDTV，Standard Definition Television)是指质量相当于目前模拟彩色电视系统(PAL、NTSC、SECAM)的数字电视系统，也称为常规电视系统。

高清晰度电视高清晰度电视(HDTV，High Definition Television)是指水平清晰度和垂直清晰度大约为目前模拟彩色电视系统的2倍，宽高比为16∶9的数字电视系统。

数字电视与模拟电视数字化处理数字电视是指从节目的制作到信号的发送、传输和接收全部采用数字处理的全新电视系统；模拟电视数字化处理是指对当前的模拟电视接收机进行的多种数字化处理技术，以提高接收图像和伴音的质量。

二、数字电视的优点1.图像伴音传输质量高2.频谱资源利用率高3.多信息、多功能4.设备可靠，维护简单5.节省发射功率，覆盖范围广6.易于实现条件接收三、数字电视的发展1.国际数字电视发展概况2.我国数字电视发展概况第2章信源编码2.1 视频压缩技术2.1.1 视频信号压缩的可能性视频数据中存在着大量的冗余，即图像的各像素数据之间存在极强的相关性。

利用这些相关性，一部分像素的数据可以由另一部分像素的数据推导出来，结果视频数据量能极大地压缩，有利于传输和存储。

视频数据主要存在以下形式的冗余:1. 空间冗余视频图像在水平方向相邻像素之间、垂直方向相邻像素之间的变化一般都很小，存在着极强的空间相关性。

特别是同一景物各点的灰度和颜色之间往往存在着空间连贯性，从而产生了空间冗余，常称为帧内相关性。

2. 时间冗余在相邻场或相邻帧的对应像素之间， 亮度和色度信息存在着极强的相关性。

当前帧图像往往具有与前、 后两帧图像相同的背景和移动物体， 只不过移动物体所在的空间位置略有不同， 对大多数像素来说， 亮度和色度信息是基本相同的， 称为帧间相关性或时间相关性。

3. 结构冗余在有些图像的纹理区， 图像的像素值存在着明显的分布模式。

电视机原理及基础知识-、概论：电视技术是利用广播、通信领域的发射、接收及信号处理技术，将现场的或记录的活动图像或静止图像，连同它们的声音信号一起，在一定的距离之外即时再现。

随着电子技术的迅速发展，电视机经历了黑白电视，正由彩色电视向数字电视发展。

黑白电视系统只能按景物的明暗程度来重现图像，使多彩的自然景色看起来不那么自然，为了逼真的反映景物的本来面目，满足顾客的需要，彩色电视机逐渐代替了黑白电视机。

而将来能更清晰地显示图像内容的数字电视系统必将代替模拟的彩色电视系统。

下面主要叙述彩色电视系统接收机原理：彩色电视机一般由高频调谐器、图像与伴音中频处理电路、行场扫描电路、亮度信号处理电路、色度信号解码及基色矩阵电路、高压形成电路、电源电路等组成。

彩色电视机方框图如下（图1）：天线 220V 交流高频调协器的主要功能是完成高频电视信号的接收、放大、混频等任务。

彩色电视机均采用超外差式接收方式，从电视接收天线接收到高频电视信号（包括图像信号与伴音信号），经过输入回路预选后，首先进入高频放大器，高频放大器为具有双调谐回路的低噪声放大器，它的增益受高放AGC电压控制。

高频放大器放大有用信号，抑制带外干扰信号，提高图像、伴音信噪比。

被放大的高频电视信号，与本机振荡器产生的等幅高频振荡电压一起，送到混频器的输入端。

混频器是一个非线性放大器，它的混频原理是将高频电视信号与本振信号同变压器降压整流同步分离高频调谐器中放伴音检波伴音放大限幅鉴频器低放扬声器图像检波视频前置亮度信号处理、色度信号解码及基色矩阵电路 R、G、B 输出 C R T 扫描电路高压、中压整流会聚稳压器直流图1时送给晶体管的基射极之间，由于PN结的非线性特性，使集电极回路产生了新的频率，其中有两者的差频、和频、倍频等等，它们又经三极管放大，由于集电极调协电路谐振于差频，因此准确地选出差频，滤除其它频率。

这样利用混频器的非线性作用，形成图像中频信号与伴音中频信号，由混频器输出送到图像中频信号处理电路。
