数字电视作业答案第⼀次作业2-1 模拟⼴播电视制式有哪些缺点？答：相对来说模拟信号差，传输易丢失，受传输距离的限制，⾊彩失真，镶边和重影，还容易产⽣亮、⾊信号互窜，⾏蠕动，半帧频闪烁等现象。
模拟电视还有稳定度差、可靠性低、调整不便，集成与⾃动控制困难等缺点。
2-2 试画出数字电视系统原理框图并解释各功能块的作⽤。
3-1 ITU-R BT.601建议的数字分量演播室标准的主要参数是什么？答：在演播室数字编码参数标准中规定，亮度信号的取样频率是525/60和625/50，扫描格式的⾏频的最⼩公倍数2.25mhz的6倍即13.5MHZ；两种扫描格式在数字有效⾏内的亮度取样点统⼀为720个，两个⾊差信号则统⼀为360个，即720:360:360或者称为4:2:2格式。
3-2 亮度信号取样频率的选择的原则是什么？答：应该从四个⽅⾯考虑：(1)⾸先应该满⾜取样定理，即取样频率应该⼤于视频带宽的两倍。
（2）为了保证取样结构是正交的，取样频率应该是⾏频的整数倍。
（3）为了便于节⽬的国际间交流，亮度信号取样频率的选择还必须兼顾国际上不同的扫描格式。
（4）编码后的⽐特率Rb=f*n,其中n为量化⽐特数。
3-4 设量化⽐特数为１０，分别求出4:4:4；4:2:2格式总码率。
答：4:4:4 为13.5x10+13.5x10x2=405Mbps4:2:2为13.5x10+6.75x10x2=270Mbps3-6 什么是串⾏接⼝和并⾏接⼝？答：并⾏接⼝：是指数据的各位同时进⾏传送，其特点是传输速度快，但当传输距离较远、位数⼜多时，导致了通信线路复杂且成本提⾼。
串⾏接⼝是指数据⼀位位地顺序传送，其特点是通信线路简单，只要⼀对传输线就可以实现双向通信，并可以利⽤电话线，从⽽⼤⼤降低了成本，特别适⽤于远距离通信，但传送速度较慢。
串⾏通信本⾝⼜分为异步通信与同步通信两种。
串⾏通信线路上传送的是数字信号，表⽰传送数字信号能⼒的指标为数据速率(Data Rate)，其单位为bps(bit persecond)，即每秒钟传送的⼆进制位数。

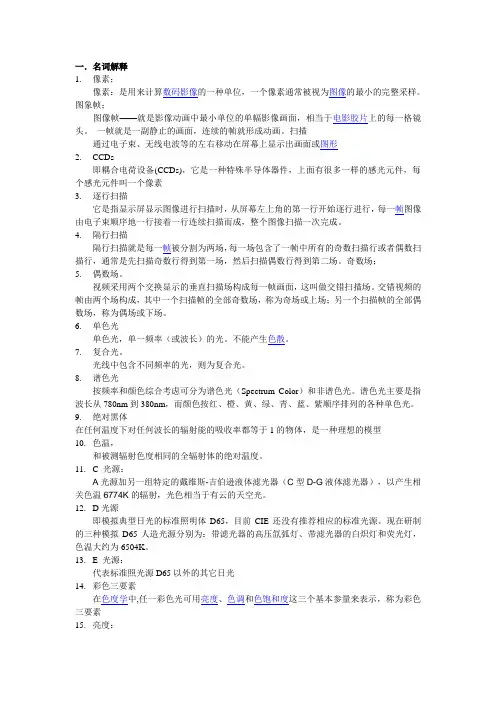

一．名词解释1.像素；像素：是用来计算数码影像的一种单位，一个像素通常被视为图像的最小的完整采样。
图象帧；图像帧——就是影像动画中最小单位的单幅影像画面，相当于电影胶片上的每一格镜头。
一帧就是一副静止的画面，连续的帧就形成动画。
扫描通过电子束、无线电波等的左右移动在屏幕上显示出画面或图形Ds即耦合电荷设备(CCDs)，它是一种特殊半导体器件，上面有很多一样的感光元件，每个感光元件叫一个像素3.逐行扫描它是指显示屏显示图像进行扫描时，从屏幕左上角的第一行开始逐行进行，每一帧图像由电子束顺序地一行接着一行连续扫描而成，整个图像扫描一次完成。
4.隔行扫描隔行扫描就是每一帧被分割为两场，每一场包含了一帧中所有的奇数扫描行或者偶数扫描行，通常是先扫描奇数行得到第一场，然后扫描偶数行得到第二场。
奇数场；5.偶数场。
视频采用两个交换显示的垂直扫描场构成每一帧画面，这叫做交错扫描场。
交错视频的帧由两个场构成，其中一个扫描帧的全部奇数场，称为奇场或上场；另一个扫描帧的全部偶数场，称为偶场或下场。
6.单色光单色光，单一频率（或波长）的光。
不能产生色散。
7.复合光。
光线中包含不同频率的光，则为复合光。
8.谱色光按频率和颜色综合考虑可分为谱色光（Spectrum Color）和非谱色光。
谱色光主要是指波长从780nm到380nm，而颜色按红、橙、黄、绿、青、蓝、紫顺序排列的各种单色光。
9.绝对黑体在任何温度下对任何波长的辐射能的吸收率都等于1的物体，是一种理想的模型10.色温，和被测辐射色度相同的全辐射体的绝对温度。
11. C 光源：A光源加另一组特定的戴维斯-吉伯逊液体滤光器（C型D-G液体滤光器），以产生相关色温6774K的辐射，光色相当于有云的天空光。
12.D光源即模拟典型日光的标准照明体D65，目前CIE还没有推荐相应的标准光源。
现在研制的三种模拟D65人造光源分别为：带滤光器的高压氙弧灯、带滤光器的白炽灯和荧光灯，色温大约为6504K。
![电视原理试题及答案打印版[答案]](https://img.taocdn.com/s1/m/5e9a264ce418964bcf84b9d528ea81c758f52e28.png)
总复习题下面试题为电视机原理期末考试试题（含答案），望大家参考……一、选择题1、色温是(D）A、光源的温度B、光线的温度C、表示光源的冷热D、表示光源的谱分布2、彩色三要素中包括（B）A、蓝基色B、亮度C、品红色D、照度3、用RGB计色制表示单色光时有负的色系数,这是因为（ D）A、这样的单色光不存在B、这样的单色光饱和度太高C、这样的单色光不能由RGB三基色配出来D、这样的单色光要由负系数对应基色的补色配出来4、水平扫描的有效时间的比例可以由（ C)反映。
A、行频B、场频C、行逆程系数D、场逆程系数5、均衡脉冲的作用是（ B）A、保证场同步期内有行同步B、保证场同步起点的一致C、保证同步信号的电平D、保证场同步的个数6、关于隔行扫描和逐行扫描,以下哪一点是错的（ C）A、隔行扫描一帧内的扫描行数是整数B、逐行扫描一帧内的扫描行数是整数C、相同场频时，二者带宽相同D、隔行扫描可以节省带宽7、下面的（ D）与实现黑白电视与彩色电视的兼容无关A、频谱交错B、大面积着色原理C、恒定亮度原理D、三基色原理8、PAL彩色电视制式的色同步信号与NTSC彩色电视制式的色同步信号（ D）A、相同B、U分量不同C、V分量不同D、完全不同9、从彩色的处理方式来看,( A）制式的色度信号分辩率最高A、NTSCB、PALC、SECAMD、都差不多10、NTSC彩色电视制式中副载频选择的要求不包括（ B）A、实现频谱交错B、减少视频带宽C、尽量在视频较高频率端D、保证色度带宽不超出视频上限11、色同步信号的位置在（ C）A、行同步脉冲上B、行消隐信号的前沿C、行消隐信号的后沿D、场消隐信号的后沿12、关于平衡调幅以下哪一种是正确的（ C）A、平衡调幅中有载频分量B、平衡调幅波的极性由载频决定C、平衡调幅利于节省功率D、平衡调幅可以用包络检波解调13、彩电色度通道中色度信号与色同步信号的分离采用的是（B）方式。
A、幅度分离B、时间分离C、相位分离D、频率分离14、彩电中行输出变压器的作用是（D）。
电视原理课后答案1. 什么是电视？电视是一种通过电子技术将声音和图像传输到接收设备上的传播媒介。
它是一种广泛应用于家庭娱乐和其他活动中的电子设备。
2. 电视是如何工作的？电视的工作原理涉及三个主要组成部分：输入设备、传输设备和接收设备。
相关信号从输入设备（如摄像机或电视信号源）传输到发送器，发送器将信号转化为高频电磁波并传输到接收设备。
接收设备中的电视机将电磁波转化为可视的图像和可听的声音。
3. 输入设备是什么？输入设备是能够把声音和图像转变为电子信号的设备。
常见的输入设备包括摄像机、麦克风和其他外部设备。
4. 传输设备是什么？传输设备是通过传输电磁波将输入设备生成的信号传送到接收设备的设备。
常见的传输设备包括电视信号发送器和电磁波传输介质，如卫星、无线电波或有线电缆。
5. 接收设备是什么？接收设备是能够接收传输设备传来的信号并将其转化为可视图像和可听声音的设备。
电视机是最常见的接收设备。
6. 电视的图像是如何生成的？电视的图像是通过将连续的静态图像（称为帧）以高速播放来实现的。
电视机通过扫描一系列的水平线来构建图像，分别将每一行的像素逐一点亮，从而形成完整的图像。
7. 电视的声音是如何生成的？电视的声音是通过电视机内部的扬声器或外部声音系统来生成的。
音频信号被接收设备转化为可听的声音信号。
8. 电视的显示技术有哪些？目前常见的电视显示技术包括液晶显示技术（LCD）、有机发光二极管技术（OLED）、等离子技术等。
每种技术都有不同的优势和适用范围，用户可根据自己的需求选择。
9. 电视信号是如何被传输的？电视信号可以通过各种介质传输，如有线电缆、无线电波或卫星。
不同的传输方式可以提供不同的信号质量和传输距离。
10. 电视在信息传播和娱乐方面的作用是什么？电视不仅是一种信息传播媒介，还是一种重要的娱乐工具。
通过电视，人们可以观看新闻、体育比赛、电影、纪录片等不同类型的节目，丰富自己的知识并获得娱乐享受。
尉氏县职教中心2012上学期期末试题电视机原理与维修一填空题（每题二分，共40分）1．LA7680的中频信号处理是通过（）内部电路完成的。
A．○7~○10、○46~○48 B．○42~○44、○46~○48C．○7~○10、○42~○44、○46~○48 D．○46~○482．行激励电路的功能是（）A．为行振荡器提供电压 B．为高压电路提供电源C．为视频电路提供选通信号 D．为行输出晶体管提供行激励信号3．行偏转线圈断路会引起（）A．无光栅无图像 B．图像为一条垂直亮线C．电源保护 D．行管击穿4．场扫描电路的常见故障是（）A．场不同步 B．场幅变窄C．场失真 D．上述答案都是5．PAL-D制电视机信号的第二伴音中频为（）A．6.5MHz B．6.0 MHz C．5.5 MHz D．4.5 MHz6．视频全电视信号在通过（）后，色度信号被分离出来。
A．低通滤波器 B．带通滤波器C．梳状滤波器 D．同步检波器7．显像管聚焦电压不足会引起（）A．无图像 B．对图像无影响C．重影 D．图像模糊不清8．场输出集成电路的主要功能是（）A．为场偏转线圈提供锯齿波扫描电流B．放大同步分离的脉冲信号C．检测场扫描信号的误差D．产生驱动回扫变压器的功率脉冲9．（）都是色差信号。
A．R-Y 、B-Y 、Y B．B-Y 、G-Y 、YC．R-Y 、G-Y 、Y D．R-Y 、B-Y 、G-Y10．彩电图像狭窄的可能原因是（）A．行阻尼二极管开路或漏电 B．V402不良C．行阻尼二极管漏电 D．以上答案都正确11．在断开负载检查开关电源时，需要接上假负载的原因是（）A．保护人身安全 B．保护开关管C．保护行管 D．保护显像管12．在开关稳压电源中，开关导通时间越长，则输出电压（）A．越低 B．越高 C．不变 D．以上答案都正确13．调谐电路或其外围电路不良会引起（）A．伴音不良 B．图像不良C．伴音或图像不良 D．无影响14．操作彩电的本机按键正常，但操作遥控器不灵，其故障通常是（）A．主控制微处理器故障 B．遥控接收器损坏C．彩电本机按键有故障 D．调谐器不良15．遥控彩色电视机调谐后收看正常，关机后再开机仍要重新调谐，其故障可能是（）A．遥控器电路不良 B．存储器损坏C．调谐器失常 D．AGC电压失常16．彩电遥控器发出的信号是（）A．无线电波 B．射频载波 C．红外线 D．超声波17．场不同步时应重点检查（）A．同步分离电路 B．行AFC电路C．场输出电路 D．场输出的负反馈信号18．场输出电路电源电压下降会引起（）A．电源自动保护 B．伴音会有干扰噪声C．图像垂直压缩 D．图像场不同步19．色解码电路输出的三个色差信号都失掉会引起（）A．无彩色 B．无伴音C．无图像 D．无图像、无伴音20．显像管加速级电压不足会出现（）A．图像偏暗 B．图像出现回扫线C．图像抖动 D．一条亮线二、判断题（每小题2分，共20分。
数字电视原理期末考试题
根据用户提供的信息，以下是十道数字电视原理期末考试题：
1.请解释什么是数字电视？
2.描述数字电视的优势与传统模拟电视相比有什么不同？
3. 什么是调制解调器（Modulator-Demodulator）？在数字电视中的
作用是什么？
4.简要描述数字电视信号的三个主要组成部分。
5.请列举数字电视中常用的视频压缩标准有哪些，并对其中两种进行
简要比较。
6. 请解释什么是帧同步（Frame Synchronization）？
7. 什么是码率（Bit Rate）？为什么码率在数字电视中非常重要？
8. 解释什么是插值（Interpolation）？在数字电视中的应用是什么？
9.请描述数字电视接收端的工作原理。
10.简要说明数字电视信号传输过程中可能遇到的一些常见问题，并
提出解决方法。
请注意，由于数字电视原理涵盖的知识广泛且深入，以上问题只是作
为参考。
实际的期末考试可能会根据教学内容和课程要求而有所不同。

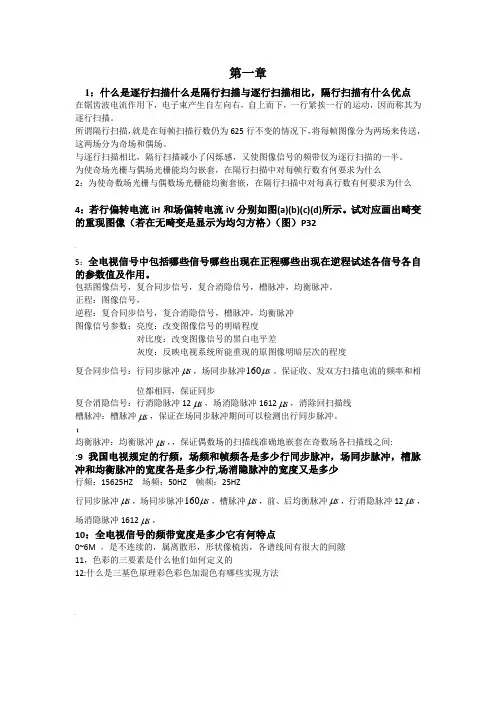

第一章1：什么是逐行扫描什么是隔行扫描与逐行扫描相比，隔行扫描有什么优点在锯齿波电流作用下，电子束产生自左向右，自上而下，一行紧挨一行的运动，因而称其为逐行扫描。
所谓隔行扫描，就是在每帧扫描行数仍为625行不变的情况下，将每帧图像分为两场来传送，这两场分为奇场和偶场。
与逐行扫描相比，隔行扫描减小了闪烁感，又使图像信号的频带仅为逐行扫描的一半。
为使奇场光栅与偶场光栅能均匀嵌套，在隔行扫描中对每帧行数有何要求为什么2：为使奇数场光栅与偶数场光栅能均衡套嵌，在隔行扫描中对每真行数有何要求为什么4：若行偏转电流iH和场偏转电流iV分别如图(a)(b)(c)(d)所示。
试对应画出畸变的重现图像（若在无畸变是显示为均匀方格）（图）P32'5：全电视信号中包括哪些信号哪些出现在正程哪些出现在逆程试述各信号各自的参数值及作用。
包括图像信号，复合同步信号，复合消隐信号，槽脉冲，均衡脉冲。
正程：图像信号，逆程：复合同步信号，复合消隐信号，槽脉冲，均衡脉冲图像信号参数：亮度：改变图像信号的明暗程度对比度：改变图像信号的黑白电平差灰度：反映电视系统所能重现的原图像明暗层次的程度160。
保证收、发双方扫描电流的频率和相复合同步信号：行同步脉冲sμ，场同步脉冲sμ位都相同，保证同步复合消隐信号：行消隐脉冲12sμ，场消隐脉冲1612sμ，消除回扫描线槽脉冲：槽脉冲sμ，保证在场同步脉冲期间可以检测出行同步脉冲。
【均衡脉冲：均衡脉冲sμ，，保证偶数场的扫描线准确地嵌套在奇数场各扫描线之间::9我国电视规定的行频，场频和帧频各是多少行同步脉冲，场同步脉冲，槽脉冲和均衡脉冲的宽度各是多少行,场消隐脉冲的宽度又是多少行频：15625HZ场频：50HZ 帧频：25HZ160，槽脉冲sμ，前、后均衡脉冲sμ，行消隐脉冲12sμ，行同步脉冲sμ，场同步脉冲sμ场消隐脉冲1612sμ，10：全电视信号的频带宽度是多少它有何特点0~6M，是不连续的，属离散形，形状像梳齿，各谱线间有很大的间隙11，色彩的三要素是什么他们如何定义的12:什么是三基色原理彩色彩色加混色有哪些实现方法,第二章1：彩色电视为什么要和黑白电视兼容兼容制的彩色电视应具有什么特点简述如何才能使彩色电视与黑白电视实现兼容彩色电视是在黑白电视基础上发展起来的，在彩色电视的发展过程中，必然形成在相当长的一段时间内，黑白电视与彩色电视同时并存的情况。
一．名词解释1.像素：组成画面的细小单元称为像素。
2.图象帧：电视系统中把构成一幅图像的各像素传送一遍称为进行了一个帧处理，或称为传送了一帧3.扫描：将组成一帧图象的像素，按顺序转换成电信号的过程称为扫描Ds ：CCDs是一个电子器件,它在一个芯片里把光转换成电荷. 这个电荷被数字化并以图像文件的格式存储在电脑上.5.逐行扫描：是指在图像上从上到下一行紧跟着一行的扫描方式6.隔行扫描：方式是将一幅（一帧）电视画面分两场扫描7.奇数场：隔行扫描方式是将一幅（一帧）电视画面分两场扫描，第一场扫描1，3，5，7……等奇数行，构成奇数行光栅，称为奇数场；8.偶数场：第二场扫描2，4，6，8……偶数行，称为偶数场。
两场光栅重现图像时精确镶嵌，构成一幅完整画面。
9.单色光：单一波长的光称为单色光10.复合光：两种或两种以上波长的光称为复合光。
11.谱色光：太阳的白光中包含了所有的可见光，一组按红、橙、黄、绿、青、蓝、紫顺序排列的连续光谱。
这种单一波长的色光也称谱色光12.绝对黑体：是指既不反射光、也不透射光，而完全吸收入射光的物体，被加热时的电磁波辐射波谱仅由温度决定。
13.色温：当绝对黑体在某一特定绝对温度下，所辐射的光谱与某光源的光谱具有相同的特性时，则绝对黑体的这一特定温度就定义为该光源的色温，单位以K表示14. C 光源：相当于白天的自然光。
色温为6800K。
C光源的光偏蓝色。
它被选作为NTSC制彩色电视系统的标准白光源15.D光源：相当于白天平均照明光。
因其色温为6500 K，故又称D65光源。
PAL制彩色电视系统的标准白光源。
16. E 光源：是一种理想的等能量的白光源，其色温为5500 K17.彩色三要素：亮度、色调、色饱和度18.亮度：彩色光作用于人眼引起明暗程度的感觉，用Y表示；亮度与色光的能量及波长有关19.色调：彩色光的颜色类别。
彩色光的色调，彩色物体的色调20.饱和度：颜色的深浅程度21.基色光：三种不同颜色的单色光按一定比例混合就可以得到自然界中绝大多数色彩，具有这种特性的三个单色光叫基色光22.三基色：三种不同颜色的单色光按一定比例混合就可以得到自然界中绝大多数色彩，具有这种特性的三个单色光叫基色光，对应的三种颜色称三基色。
数字电视原理课后答案【篇一：数字电视原理复习材料】>光是一种电磁波。
人眼能看见的可见光谱波长只集中在400到800个纳米之间，频率约为波长/m?f1.2.1视觉的光效应光进入人的眼睛，刺激视神经，在大脑里产生视觉效应，人眼对不同频率的光的感光灵敏度是不同的，描述这个特性的曲线称为视敏特性曲线。
椎状细胞（白天）和杠状细胞（夜晚）。
??ct?cf?c由视敏特性曲线可见：人眼对550nm的光的感觉最敏感，所以，人们到草原和森林的时候眼睛感到很舒服。
人眼还有明暗视觉和亮度感觉，这些参量均与对比度有关，利用这个特性可以使所显示的图像技术变得简单，只要保证对比度即可，不需要与原图的亮度变化相同。
1.3.1光的颜色与彩色三要素? 彩色三要素? 亮度是光作用于人眼时所引起的明亮程度的感觉。
(光功率) ? 色调是指颜色的类别，是决定色彩本质的基本参量。
(光波长)? 色饱和度是指彩色所呈现色彩的深浅程度（或浓度）。
色调与色饱和度合称为色度。
1.3.2三基色原理及应用? 三基色原理三基色原理是指自然界中常见的大部分彩色都可由三种相互独立的基色按不同比例混合得到。
? 波长为700nm的红光为红基色——r(红) ? 波长为546.1nm的绿光为绿基色——g(绿) ? 波长为435.8nm的蓝光为蓝基色——b(蓝) 1.3.2三基色原理及应用? 相加混色相加混色是各分色的光谱成分相加，混色所得彩色光的亮度等于三种基色的亮度和。
彩色电视系统就是利用红、绿、蓝三种基色以适当比例混合产生各种不同的彩色。
rgb彩色图像rgb模式 (用于显示打印) ● 特点:色彩鲜艳? 亮度公式在色度学中，通常把由配色方程式配出的彩色光f的亮度用光通量来表示，即： y = 0.299 r + 0.587 g + 0.114 b配色方程式中的光通量用比色计来测量定义：0.299lm为红基色单位[r]， 0.587lm为绿基色单位[g]，0.114lm为蓝基色单位[b]，则 y1c白=1[r]+1[g]+1[b]显示图像的基本思路点多成线，线多成面对点的扫描称为行扫描，对线的扫描称为场扫描。
2-1 设Kell 系数为0.7，隔行系数为0.7，垂直正程系数为0.9，水平正程系数为0.8，帧频为25Hz ，宽高比为16:9。
如果要以3倍图象高度的距离观看电视，则要求每帧扫描行数为多少？视频带宽为多少？
2-2 电视信号一场有312.5行，水平清晰度为600线（包括逆程），场频为50Hz ，求视频带宽。
2-3 彩条顺序为：白、黄、青、绿、品、红、蓝、黑。
填写各彩条的R 、G 、B 、Y 、R-Y 、B-Y 的数据（用表格列出数据）。
并以黄色为例，写出计算过程。
2-4 根据上题，作Y 、R-Y 、B-Y 的波形。
2-5为什么亮度信号的取样频率为13.5MHz ?
2-6 根据ITU-R BT.601建议的标准，写出标准彩条中的绿色信号的亮度Y 和两个色差R-Y 、B-Y 的模拟电平值和这三个分量的PCM 编码数据B R C C Y 的值,并将Y 用格雷码 g Y 表示。
2-7 已知数字色差R C 的码值为36，求(1)对应的R-Y 模拟电平值；(2)格雷码（ R C ）g 。
2-8 ITU-R 656标准给出以下3张表 (这里仅给出了625/50制式的数据)
Note 1 – The value shown are those recommended for 10-bit interfaces. Note 2 – For compatibility with existing 8-bit interface, the values of bits
D1 and D0 are not difined.
F = 0 during field 1
1 during field 2
V = 0 elsewhere
1 during field blanking
H = 0 in SA V
1 in EA V
P0, P1, P2, P3: protection bit
F V H P3 P2 P1 P0
0 0 0 0 0 0 0
0 0 1 1 1 0 1
0 1 0 1 0 1 1
0 1 1 0 1 1 0
1 0 0 0 1 1 1
1 0 1 1 0 1 0
1 1 0 1 1 0 0
1 1 1 0 0 0 1
根据ITU-R BT.656建议的格式，写出第1行和第100行的EA V 数据，以8位二进制或16进制数表示。
2-9（填空白）接收机当前收到的8位并行视频数据流为：...FF,00,00,EC...，你能从中得到的信息如下：
（1）当前行可能的行次范围：第行到第行；
(ECH=1110 1100. F=1, V=1, H=0)（或624-625）
（2）当前是一帧中第数字场；（1或2）
（3）当前是场；（消隐或正程）
（4）当前是数字行；（起始或结束）
2-10 PAL电视信号数字化后根据CCIR656建议的并行接口格式进行传输，8bit为一个字。
已知相继4行的EA V 和SA V数据分别为：DA，C7，F1，EC，F1，EC，B6，AB。
写出这4行的行次。
第三章
3-1图为数字电视系统对PAL复合全信号的数字处理。
其中x(n)为复合视频数据，取样频率为f s=4fsc, N=1135为一行点数。
（1）求从x(n)到a(n)、b(n)的传递函数H a(z)、H b(z)和频率响应H a(e jω)、H b(e jω)。
（2）作出以模拟频率f 表示的幅频响应曲线，标出行频f H及其整数倍频。
3-2 下图是模拟电视数字处理的一个模块，f 是复合视频数据：
(1) 求从x 到y 的滤波器的传递函数H(z)
(2) 求从x 到y 的滤波器的频率响应H(e jω)，作幅频响应曲线； (3) 整个模块（从f 到y ）是起什么作用的？输出y 是什么数据？
7-1 ITU-R BT.656规定，数字电视串行码流的扰码处理按多项式G1(x)=x 9+x 4+1进行，分别作出扰码器和解扰
码器的结构图。
7-2 扰码器的生成多项式为g(x)=1+x 3+x 4 (1) 作出扰码器的结构图； (2)(填空白) 该扰码器在一个周期内产生的码有
个0、有 个1，长度为1的游程有 个、长
度为2的游程有 个、长度为3的游程有 个、长度为4的游程有 个。
7-3 用理想低通信道传送8电平基带数字信号，符号率为5Mbaud ，则信道带宽至少为多少？可传送的码率为多
少？如果改用余弦滚降型信道，滚降系数为0.2，则信道带宽至少为多少？
7-4 DPSK 解调器输入信号波形如下所示，画出解调器输出波形f(t)。
7-5 传送数字电视信号的信道带宽为6MHz ，调制前用余弦滚降低通滤波器完成成形处理，滚降系数为0.115。
（1） 调制方式采用MVSB ，信道允许的最高符号率为多少？
（2） 若用16VSB 进行数字调制，信道允许的最高码率（比特率）为多少？
7-6 数字视频信号的数据率为32Mb/S ，信道带宽为６MHz ，余弦滚降系数为0.12，采用多电平残留边带调制。
求电平数M 和频谱利用率；如果改用MQAM 调制，再求电平数M 和频谱利用率。
亮度梳状滤波器 Z -1
Z -1
－0.5 －0.5
x
y
f
7-7（填空白）如果用一个6MHz 带宽的信道传送数字电视信号，采用64QAM 调制，在理论上，最大可传输
baud 的信息，允许的最高码率为 ；如果余弦滚降系数为0.2，实际只能达到 baud ，允许的最高码率为 。
7-8 （5，2）码的生成矩阵为
（1）写出全部码字； （2）求一致监督矩阵H ；
（3）若接收序列为R=[1 1 0 0 1]，求伴随式S 和发送码字C 。
7-9 下列用(n,k)表示的分组码，根据对n 、k 的选择，判断是否有可能成为纠错码（填“是”或“否”）：
（a ）(9,6) (b) (12,7) (c)(16,11) （d ） (5,3) (e) (7,3)
7-10 （7，3）循环码的生成多项式为g(x)= x 4+x 3+x 2+1。
（1）若信息多项式为m(x)=x+1，求系统码的码多项式c(x)；
（2）若接收矢量为R=[1010100],其中有一位误码，求发送矢量C ；
（3） 求标准型的生成矩阵G 和一致监督矩阵H ； （4） 用生成矩阵G 求解（1），并验证（1）的结果； （5） 用一致监督矩阵H 求解（2），并验证（2）的结果。
7-12 有限域GF(8)的本原多项式为G(x)=x 3+x+1，ɑ＝x 为本原元。
计算下式： （1）ɑ5+ɑ6 +1 （2）ɑ5ɑ6 （3）(1+x)/(1+x 2) （4）(1+x)(1+x 2)
7-13 RS(7,3,2)码的生成多项式为65253
324)()(ααααα
++++=+=
∏=x x x x x x g i i
本原多项式为G(x)=x 3+x+1，ɑ＝x 为本原元。
如果信息码为M=[1 0 0]，求码字C ，写出计算过程。
7-14 RS(7,3,2)码的生成多项式为65253
324)()(ααααα
++++=+=
∏=x x x x x x g i i
本原多项式为 G(x)=x 3+x+1，ɑ＝x 为本原元。
(1) 写出一致监督矩阵H ；
(2) 如果接收码为R=[0 1 0 1 α4 α6 α]，其中有1个错误符号，求发送码字C 。
7-15 在DVB-T 的发送系统中，对传送码流TS 先用RS(204,188)进行外编码，然后用卷积交织器进行外交织，卷
积深度（即分支数）为12。
问外编码器能纠几个突发错误符号？经交织器后能纠几个突发错误符号？
7-16 (2,1,2)卷积编码器如图所示，输出顺序为C 1C 2。
作码格状图。
如果接收矢量为[10 01 11 11]，用Viterbi 译码
法译码，求对发送矢量和发送消息的估计C’、d’。
⎥
⎦
⎤⎢⎣⎡=1101001101G
7-17（2,1,2）卷积编器如下图所示，分别作出相应的码状态图和码格状图。
状态定义为D2D1，子码顺序为C1C2，输入0用实线箭头表示，输入1用虚线箭头表示。
D1 D2
C
C1
C2
