圆螺母用止动垫圈的尺寸参数技术图

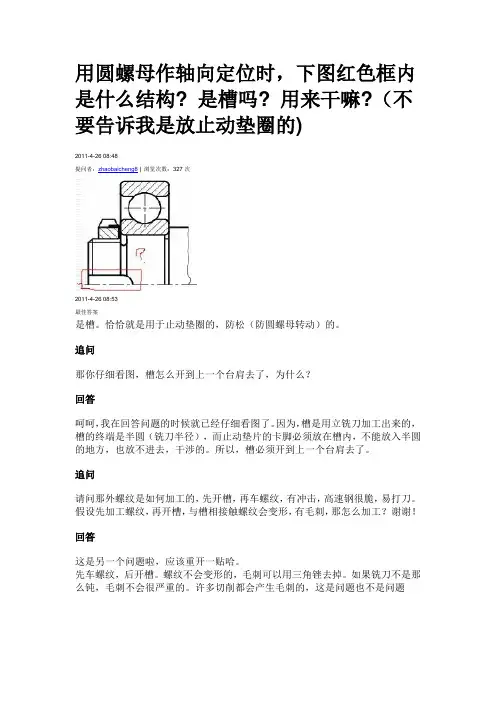

用圆螺母作轴向定位时，下图红色框内是什么结构? 是槽吗? 用来干嘛?（不要告诉我是放止动垫圈的)
2011-4-26 08:48
提问者：zhaobaicheng8 | 浏览次数：327次
2011-4-26 08:53
最佳答案
是槽。

恰恰就是用于止动垫圈的，防松（防圆螺母转动）的。

追问
那你仔细看图，槽怎么开到上一个台肩去了，为什么？
回答
呵呵，我在回答问题的时候就已经仔细看图了。

因为，槽是用立铣刀加工出来的，槽的终端是半圆（铣刀半径），而止动垫片的卡脚必须放在槽内，不能放入半圆的地方，也放不进去，干涉的。

所以，槽必须开到上一个台肩去了。

追问
请问那外螺纹是如何加工的，先开槽，再车螺纹，有冲击，高速钢很脆，易打刀。

假设先加工螺纹，再开槽，与槽相接触螺纹会变形，有毛刺，那怎么加工？谢谢！
回答
这是另一个问题啦，应该重开一贴哈。

先车螺纹，后开槽。

螺纹不会变形的，毛刺可以用三角锉去掉。

如果铣刀不是那么钝，毛刺不会很严重的。

许多切削都会产生毛刺的，这是问题也不是问题。

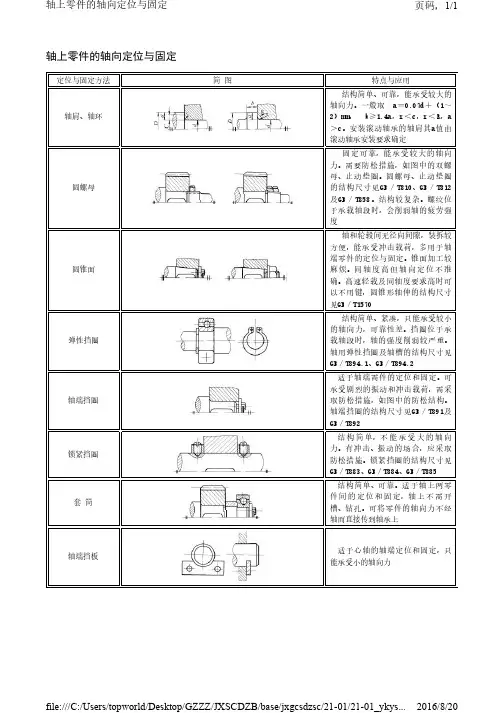

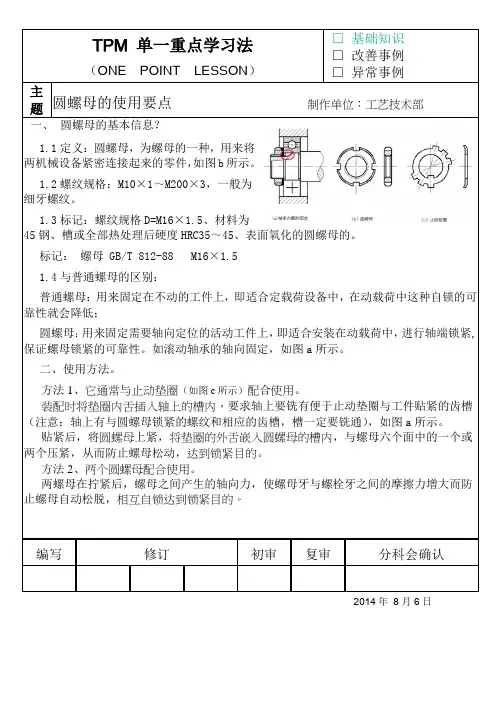

轴上零件的轴向定位与固定定位与固定方法简图特点与应用轴肩、轴环结构简单、可靠，能承受较大的轴向力。

一般取a＝0.07d＋（1～2）mm，b≥1.4a，r＜c，r＜R，a＞c。

安装滚动轴承的轴肩其a值由滚动轴承安装要求确定圆螺母固定可靠，能承受较大的轴向力。

需要防松措施，如图中的双螺母、止动垫圈。

圆螺母、止动垫圈的结构尺寸见GB／T810、GB／T812及GB／T858。

结构较复杂。

螺纹位于承载轴段时，会削弱轴的疲劳强度圆锥面轴和轮毂间无径向间隙，装拆较方便，能承受冲击载荷，多用于轴端零件的定位与固定。

锥面加工较麻烦。

同轴度高但轴向定位不准确。

高速轻载及同轴度要求高时可以不用键，圆锥形轴伸的结构尺寸见GB／T1570弹性挡圈结构简单、紧凑，只能承受较小的轴向力，可靠性差。

挡圈位于承载轴段时，轴的强度削弱较严重。

轴用弹性挡圈及轴槽的结构尺寸见GB／T894.1、GB／T894.2轴端挡圈适于轴端需件的定位和固定。

可承受剧烈的振动和冲击载荷，需采取防松措施，如图中的防松结构。

轴端挡圈的结构尺寸见GB／T891及GB／T892锁紧挡圈结构简单，不能承受大的轴向力。

有冲击、振动的场合，应采取防松措施。

锁紧挡圈的结构尺寸见GB／T883、GB／T884、GB／T885套 筒结构简单、可靠。

适于轴上两零件间的定位和固定，轴上不需开槽、钻孔。

可将零件的轴向力不经轴而直接传到轴承上轴端挡板适于心轴的轴端定位和固定，只能承受小的轴向力页码，1/1轴上零件的轴向定位与固定2016/8/20file:///C:/Users/topworld/Desktop/GZZZ/JXSCDZB/base/jxgcsdzsc/21-01/21-01_ykys...。

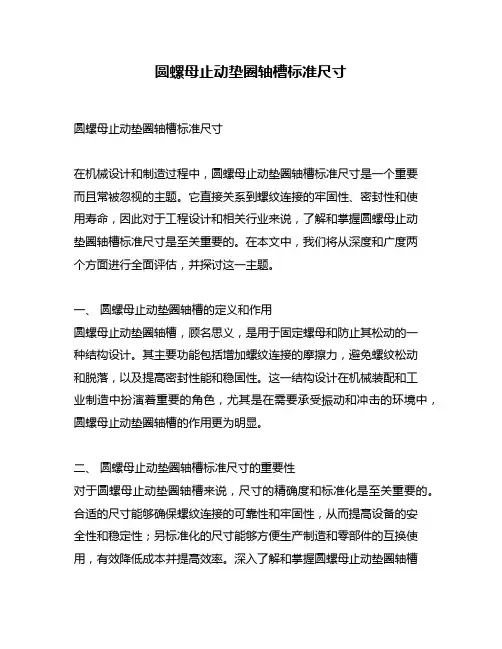

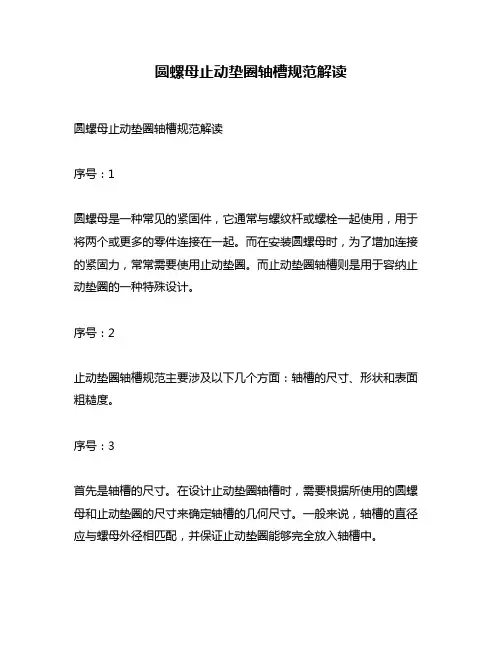

滚动轴承用的圆螺母止动垫圈在螺纹上开槽的深度有无需要
圆螺母止动垫圈，俗称王八爪，这个螺纹上开槽有宽度和深度尺寸标准的，机械设计手册，连接与紧固----螺纹和螺纹连接-----锁紧垫圈-----圆螺母用止动垫圈GB/T858-1988内有规定的。

追问
机械手册上是有规定，但对于用于挡滚动轴承用的圆螺母，在螺纹上开槽的深度没有尺寸
回答
有点没理解你的意思。

应该是圆螺母的止动垫圈，向内有个凸起，与之配合的轴上有个小槽，这个尺寸有规定的。

b1和t。

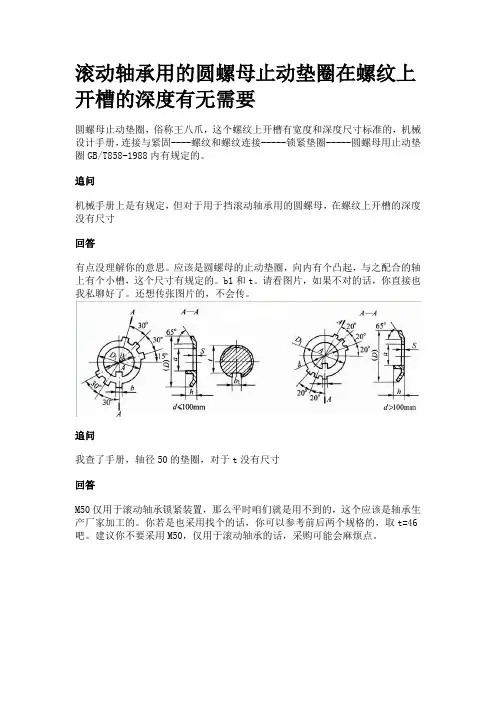

请看图片，如果不对的话，你直接也我私聊好了。

还想传张图片的，不会传。

追问
我查了手册，轴径50的垫圈，对于t没有尺寸
回答
M50仅用于滚动轴承锁紧装置，那么平时咱们就是用不到的，这个应该是轴承生产厂家加工的。

你若是也采用找个的话，你可以参考前后两个规格的，取t=46吧。

建议你不要采用M50，仅用于滚动轴承的话，采购可能会麻烦点。

圆螺母用止动垫圈.doc
摘要：本文由豆豆相传批量上传(关于豆豆相传，请访问：) | [名称]圆螺母用止动
垫圈.doc [大小]117760 [时间]2010-2-2 13:03:34 [编辑]2009-7-15 2:06:14 关键词：豆豆相传圆螺母用止动垫圈
类别：基础科学
来源：牛档搜索（）
圆螺母用止动垫圈（摘自GB 858-88）
垫圈规格为10～200mm的圆螺母用止动垫圈。

标记示例：
规格16mm、材料为Q215、经退火、表面氧化的圆螺母用止动垫圈的标记：
垫圈 GB 858 16
注：1）仅用于滚动轴承锁紧装置
本文系牛档搜索（）根据用户的指令自动搜索的结果，文中内涉及到的资料均来自互联网，用于学习交流经验，作品其著作权归原作者所有。

不代表牛档搜索（）赞成本文的内容或立场，牛档搜索（）不对其付相应的法律责任！。
