圆螺母用止动垫圈的尺寸参数、技术图

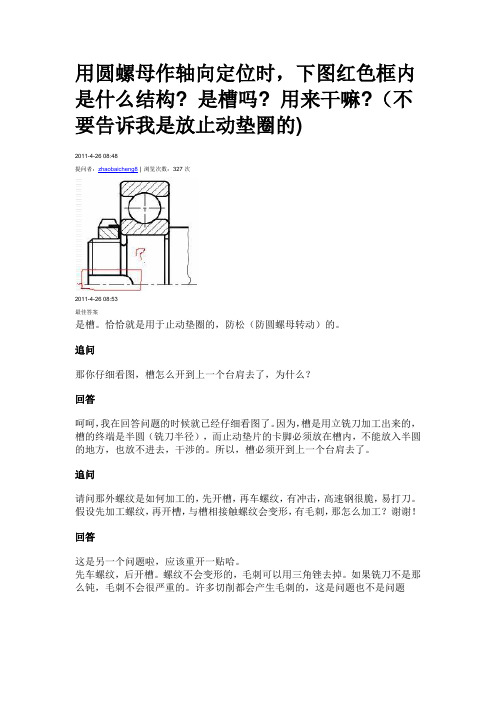

用圆螺母作轴向定位时，下图红色框内是什么结构? 是槽吗? 用来干嘛?（不要告诉我是放止动垫圈的)
2011-4-26 08:48
提问者：zhaobaicheng8 | 浏览次数：327次
2011-4-26 08:53
最佳答案
是槽。

恰恰就是用于止动垫圈的，防松（防圆螺母转动）的。

追问
那你仔细看图，槽怎么开到上一个台肩去了，为什么？
回答
呵呵，我在回答问题的时候就已经仔细看图了。

因为，槽是用立铣刀加工出来的，槽的终端是半圆（铣刀半径），而止动垫片的卡脚必须放在槽内，不能放入半圆的地方，也放不进去，干涉的。

所以，槽必须开到上一个台肩去了。

追问
请问那外螺纹是如何加工的，先开槽，再车螺纹，有冲击，高速钢很脆，易打刀。

假设先加工螺纹，再开槽，与槽相接触螺纹会变形，有毛刺，那怎么加工？谢谢！
回答
这是另一个问题啦，应该重开一贴哈。

先车螺纹，后开槽。

螺纹不会变形的，毛刺可以用三角锉去掉。

如果铣刀不是那么钝，毛刺不会很严重的。

许多切削都会产生毛刺的，这是问题也不是问题。

滚动轴承用的圆螺母止动垫圈在螺纹上开槽的深度有无需要
圆螺母止动垫圈，俗称王八爪，这个螺纹上开槽有宽度和深度尺寸标准的，机械设计手册，连接与紧固----螺纹和螺纹连接-----锁紧垫圈-----圆螺母用止动垫圈GB/T858-1988内有规定的。

追问
机械手册上是有规定，但对于用于挡滚动轴承用的圆螺母，在螺纹上开槽的深度没有尺寸
回答
有点没理解你的意思。

应该是圆螺母的止动垫圈，向内有个凸起，与之配合的轴上有个小槽，这个尺寸有规定的。

b1和t。

请看图片，如果不对的话，你直接也我私聊好了。

还想传张图片的，不会传。

追问
我查了手册，轴径50的垫圈，对于t没有尺寸
回答
M50仅用于滚动轴承锁紧装置，那么平时咱们就是用不到的，这个应该是轴承生产厂家加工的。

你若是也采用找个的话，你可以参考前后两个规格的，取t=46吧。

建议你不要采用M50，仅用于滚动轴承的话，采购可能会麻烦点。

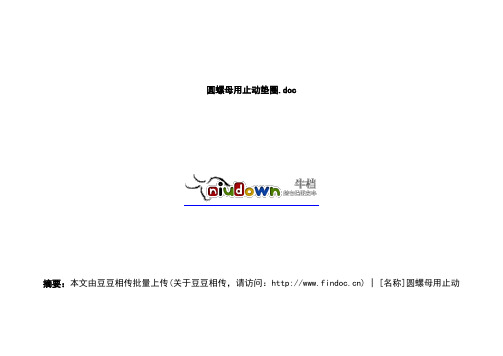

圆螺母用止动垫圈.doc
摘要：本文由豆豆相传批量上传(关于豆豆相传，请访问：) | [名称]圆螺母用止动
垫圈.doc [大小]117760 [时间]2010-2-2 13:03:34 [编辑]2009-7-15 2:06:14 关键词：豆豆相传圆螺母用止动垫圈
类别：基础科学
来源：牛档搜索（）
圆螺母用止动垫圈（摘自GB 858-88）
垫圈规格为10～200mm的圆螺母用止动垫圈。

标记示例：
规格16mm、材料为Q215、经退火、表面氧化的圆螺母用止动垫圈的标记：
垫圈 GB 858 16
注：1）仅用于滚动轴承锁紧装置
本文系牛档搜索（）根据用户的指令自动搜索的结果，文中内涉及到的资料均来自互联网，用于学习交流经验，作品其著作权归原作者所有。

不代表牛档搜索（）赞成本文的内容或立场，牛档搜索（）不对其付相应的法律责任！。

圆螺母止动垫圈轴槽标准尺寸圆螺母止动垫圈轴槽标准尺寸在机械设计和制造过程中，圆螺母止动垫圈轴槽标准尺寸是一个重要而且常被忽视的主题。

它直接关系到螺纹连接的牢固性、密封性和使用寿命，因此对于工程设计和相关行业来说，了解和掌握圆螺母止动垫圈轴槽标准尺寸是至关重要的。

在本文中，我们将从深度和广度两个方面进行全面评估，并探讨这一主题。

一、圆螺母止动垫圈轴槽的定义和作用圆螺母止动垫圈轴槽，顾名思义，是用于固定螺母和防止其松动的一种结构设计。

其主要功能包括增加螺纹连接的摩擦力，避免螺纹松动和脱落，以及提高密封性能和稳固性。

这一结构设计在机械装配和工业制造中扮演着重要的角色，尤其是在需要承受振动和冲击的环境中，圆螺母止动垫圈轴槽的作用更为明显。

二、圆螺母止动垫圈轴槽标准尺寸的重要性对于圆螺母止动垫圈轴槽来说，尺寸的精确度和标准化是至关重要的。

合适的尺寸能够确保螺纹连接的可靠性和牢固性，从而提高设备的安全性和稳定性；另标准化的尺寸能够方便生产制造和零部件的互换使用，有效降低成本并提高效率。

深入了解和掌握圆螺母止动垫圈轴槽的标准尺寸对于工程设计和制造过程至关重要。

三、圆螺母止动垫圈轴槽标准尺寸的设计原则在进行圆螺母止动垫圈轴槽设计时，需要遵循一些重要的设计原则。

尺寸的选取应符合相关的国家标准或行业标准，以确保其可靠性和通用性；应根据实际使用情况和应力分布来确定合适的尺寸范围，以保证其在不同工况下的稳定性和耐久性；需要充分考虑圆螺母和止动垫圈的材质和表面处理，以提高其表面硬度和抗腐蚀性能，从而延长使用寿命。

四、圆螺母止动垫圈轴槽标准尺寸的个人理解就我个人而言，对于圆螺母止动垫圈轴槽标准尺寸的理解是从广度和深度两方面来全面考量。

从广度上来说，我认为了解国家标准和行业标准是必不可少的，因为这关系到产品的质量和通用性；从深度上来说，我更加关注其在实际应用中的稳定性和耐久性，希望能够根据不同工况和环境要求来确定合适的尺寸范围，从而提高设备的可靠性和使用寿命。

圆螺母止动垫圈标准圆螺母止动垫圈是一种常用的连接零件，它在机械装配中起到了非常重要的作用。

在工业生产中，为了确保产品的质量和安全，圆螺母止动垫圈的标准化显得尤为重要。

本文将就圆螺母止动垫圈的标准进行详细介绍，以便读者更好地了解和应用这一标准。

首先，圆螺母止动垫圈的标准主要包括材料、尺寸、质量要求和检验方法等方面。

在材料方面，通常采用碳素钢、合金钢或不锈钢等材料制造，其具体要求应符合国家标准或行业标准的相关规定。

在尺寸方面，圆螺母止动垫圈的外径、内径、厚度、孔径等尺寸应符合相应的标准规定，以确保其与螺母和螺栓的配合性能。

此外，对于圆螺母止动垫圈的质量要求，也应符合相关标准的规定，包括表面光洁度、表面硬度、耐腐蚀性能等方面的要求。

最后，在检验方法方面，应按照标准规定对圆螺母止动垫圈进行抽样检验或全检验，以确保其质量符合标准要求。

其次，圆螺母止动垫圈的标准化对于产品质量的稳定性和可靠性具有重要意义。

通过严格执行标准化要求，可以有效地规范圆螺母止动垫圈的生产制造和使用过程，提高产品的一致性和可靠性。

同时，标准化还有利于降低生产成本，提高生产效率，促进行业的健康发展。

因此，各个生产企业和使用单位都应高度重视圆螺母止动垫圈的标准化工作，加强对标准的理解和执行，以确保产品质量和安全。

最后，作为圆螺母止动垫圈的使用者，我们也应该加强对标准的学习和应用。

只有深入理解和严格执行标准要求，才能更好地保证产品的质量和安全。

同时，我们还应该加强对圆螺母止动垫圈的维护保养，及时更换损坏的止动垫圈，以确保设备的正常运行和使用安全。

总之，圆螺母止动垫圈的标准化工作对于产品质量和安全具有重要意义。

各个生产企业和使用单位都应该加强对标准的理解和执行，以确保产品质量和安全。

同时，作为使用者，我们也应该加强对标准的学习和应用，以确保设备的正常运行和使用安全。

希望本文的介绍能够对读者有所帮助，谢谢！以上就是关于圆螺母止动垫圈标准的详细介绍，希望对您有所帮助。

圆螺母止动垫圈轴槽规范解读圆螺母止动垫圈轴槽规范解读序号：1圆螺母是一种常见的紧固件，它通常与螺纹杆或螺栓一起使用，用于将两个或更多的零件连接在一起。

而在安装圆螺母时，为了增加连接的紧固力，常常需要使用止动垫圈。

而止动垫圈轴槽则是用于容纳止动垫圈的一种特殊设计。

序号：2止动垫圈轴槽规范主要涉及以下几个方面：轴槽的尺寸、形状和表面粗糙度。

序号：3首先是轴槽的尺寸。

在设计止动垫圈轴槽时，需要根据所使用的圆螺母和止动垫圈的尺寸来确定轴槽的几何尺寸。

一般来说，轴槽的直径应与螺母外径相匹配，并保证止动垫圈能够完全放入轴槽中。

序号：4其次是轴槽的形状。

根据国际标准，轴槽的形状通常采用"V"形或者"U"形。

这样的形状可以提供更好的止动效果，防止圆螺母在振动环境下松动。

轴槽的深度应与止动垫圈的厚度相匹配，确保止动垫圈能够充分嵌入轴槽中并起到固定作用。

序号：5最后是轴槽的表面粗糙度。

为了确保止动垫圈和圆螺母之间的紧密接触，轴槽的表面应具有一定的粗糙度。

这可以通过磨削或其它表面处理方法来实现。

通常，轴槽表面的粗糙度应符合国际标准要求，以提供最佳的固定效果。

序号：6从简到繁、由浅入深的方式来探讨止动垫圈轴槽规范，可以帮助我们更深入理解其中的设计原理和要点。

我们还需要意识到规范的重要性。

遵循规范可以确保轴槽和止动垫圈的质量和性能符合预期，并提供可靠的紧固效果。

序号：7对于止动垫圈轴槽的设计和制造来说，精确的尺寸、合适的形状和适当的表面处理是至关重要的。

只有这样，才能确保圆螺母和止动垫圈的紧固效果，并有效防止松动和脱落的问题的发生。

序号：8圆螺母止动垫圈轴槽规范对于确保连接的紧固性和可靠性非常重要。

设计和制造过程中需要考虑尺寸、形状和表面粗糙度等因素，以确保轴槽能够完全容纳止动垫圈，并提供足够的固定力。

遵循规范可以提高连接的质量和性能，确保圆螺母在振动环境下不会松动，从而保证设备的安全运行。

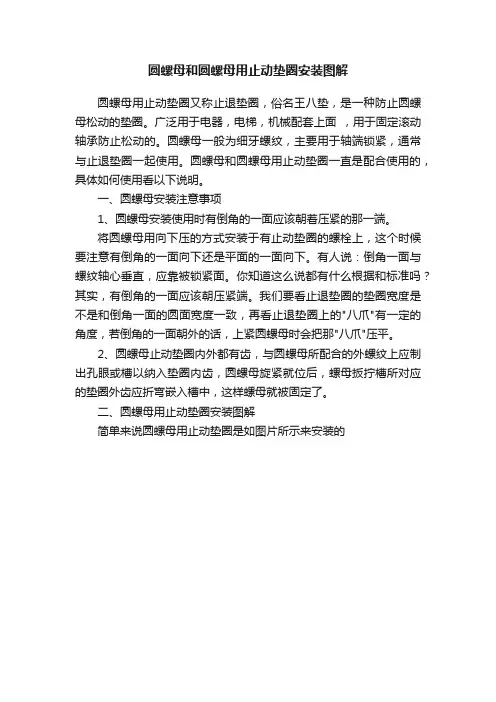

圆螺母和圆螺母用止动垫圈安装图解圆螺母用止动垫圈又称止退垫圈，俗名王八垫，是一种防止圆螺母松动的垫圈。

广泛用于电器，电梯，机械配套上面，用于固定滚动轴承防止松动的。

圆螺母一般为细牙螺纹，主要用于轴端锁紧，通常与止退垫圈一起使用。

圆螺母和圆螺母用止动垫圈一直是配合使用的，具体如何使用看以下说明。

一、圆螺母安装注意事项1、圆螺母安装使用时有倒角的一面应该朝着压紧的那一端。

将圆螺母用向下压的方式安装于有止动垫圈的螺栓上，这个时候要注意有倒角的一面向下还是平面的一面向下。

有人说：倒角一面与螺纹轴心垂直，应靠被锁紧面。

你知道这么说都有什么根据和标准吗？其实，有倒角的一面应该朝压紧端。

我们要看止退垫圈的垫圈宽度是不是和倒角一面的圆面宽度一致，再看止退垫圈上的"八爪"有一定的角度，若倒角的一面朝外的话，上紧圆螺母时会把那"八爪"压平。

2、圆螺母止动垫圈内外都有齿，与圆螺母所配合的外螺纹上应制出孔眼或槽以纳入垫圈内齿，圆螺母旋紧就位后，螺母扳拧槽所对应的垫圈外齿应折弯嵌入槽中，这样螺母就被固定了。

二、圆螺母用止动垫圈安装图解简单来说圆螺母用止动垫圈是如图片所示来安装的先把止动垫圈内舌放在轴槽子里，然后拧上圆螺母，拧紧，必要时用工具拧紧，不然不起作用，要使任意一个外舌可以敲进圆螺母的槽子里。

下面附上圆螺母用止动垫圈安装图解：如图所示①内止动耳②外止动耳，垫圈和圆螺母配套使用，使用时垫圈装在螺母开槽的那一侧，紧固后将内外止动耳折弯放到槽里。

圆螺母紧固后，分别将内外耳朵扳成轴向，分别卡在轴上的键槽和圆螺母的开口处，这样，圆螺母就不会由于轴的转动而松脱。

安装注意事项：圆螺母用止动垫圈安装时,内齿弯向的一侧朝向圆螺母还是背向圆螺母？更确切地说，如图的止动垫圈，它的左侧上圆螺母还是右侧上圆螺母？这里我们要记得在右侧上圆螺母，内齿卡在螺纹杆上的槽内，使得圆螺母旋进时止动垫圈相对于螺杆不动。

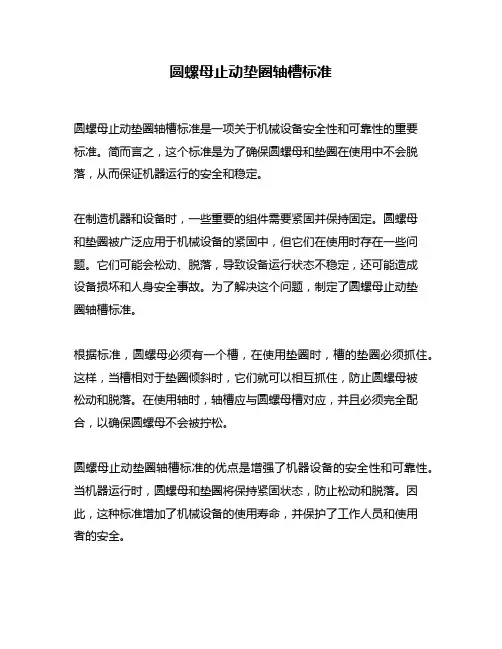

圆螺母止动垫圈轴槽标准
圆螺母止动垫圈轴槽标准是一项关于机械设备安全性和可靠性的重要
标准。

简而言之，这个标准是为了确保圆螺母和垫圈在使用中不会脱落，从而保证机器运行的安全和稳定。

在制造机器和设备时，一些重要的组件需要紧固并保持固定。

圆螺母
和垫圈被广泛应用于机械设备的紧固中，但它们在使用时存在一些问题。

它们可能会松动、脱落，导致设备运行状态不稳定，还可能造成
设备损坏和人身安全事故。

为了解决这个问题，制定了圆螺母止动垫
圈轴槽标准。

根据标准，圆螺母必须有一个槽，在使用垫圈时，槽的垫圈必须抓住。

这样，当槽相对于垫圈倾斜时，它们就可以相互抓住，防止圆螺母被
松动和脱落。

在使用轴时，轴槽应与圆螺母槽对应，并且必须完全配合，以确保圆螺母不会被拧松。

圆螺母止动垫圈轴槽标准的优点是增强了机器设备的安全性和可靠性。

当机器运行时，圆螺母和垫圈将保持紧固状态，防止松动和脱落。

因此，这种标准增加了机械设备的使用寿命，并保护了工作人员和使用
者的安全。

总之，圆螺母止动垫圈轴槽标准是保障机械设备安全和稳定运行的重要标准。

如果机械制造企业和从事机械设备维护的人员能够遵守这个标准，将会在提高机械设备性能的同时，极大地保障使用者的安全。
