下料与焊接

收稿日期:2009210221作者简介:郭　徽(19762),女,辽宁大连人,工程师,学士,主要从事压力容器设计及制造工艺编制工作。

文章编号:100027466(2010)022*******焊制压力容器筒体的准确下料郭　徽,李　涛(大连冰山集团金州重型机器有限公司设计开发部,辽宁大连　116100)摘要:根据实际生产中焊制压力容器制造工艺都是先使封头成型,再根据封头实际内径尺寸来配制筒体内径的特点,探讨了焊制压力容器制造中由板材焊制成型的筒体的准确下料问题。

关键词:压力容器;筒体;下料中图分类号:T H 49;TQ 050.6 文献标志码:BExact Laying 2out for Pressure V essel CylinderGU O H ui ,L I T ao(Jinzho u Heavy Machinery Co.Lt d.Dalian BingShan Group ,Dalian 116100,China )Abstract :In p ractical manufact uring of pressure vessel ,it s head was to be formed at first andt hen follow t he formed head size to match t he inner diameter and t he internals.Based on t his working p rocedure ,a st udy was made for exact laying 2out for correct cylinder.K ey w ords :p ressure vessel ;shell ;laying 2o ut 焊制压力容器是筒体、封头、接管等构件由焊接接头连接构成的,在生产实践中,制造焊制压力容器时,一般都是先加工封头,待封头成型后再根据封头实际内径尺寸来配制筒体的内径,这是因为筒体的成型公差较封头成型公差更好控制。

第一章下料工艺标准1。

1气割工艺标准:1。

1。

1熟悉图纸要求确定所用材料的材质及计划单选用钢板。

1.1。

2气割时应注意以下要点：1。

气割前必须检查确认这个气割系统的设备和工具全部运转正常,并保证安全，在气割过程中应注意：a。

气压稳定。

不漏气b。

压力表。

速度计等正常无损c. 割嘴气流畅通。

无污损d。

割炬的角度和位置准确2.气割时选择正确地工艺参数（如割最型号。

气体压力。

气割速度和预热火焰能率等）根据可切割的钢板厚度进行确定。

3。

切割时调节好氧气射流(风线）的形状,使其达到并保持轮廓清晰，风线长和射力高.4。

气割前去除钢材表面污垢。

油污及浮锈和其他杂质。

气割时割炬的移动应保持匀速，割件表面距离焰心尖端以2~5mm为宜。

5。

气割时，必须防止回火.6.为了防止气割变形，操作中应遵循下列程序：a. 在钢板上切割不同尺寸的工件时，应靠边靠角，合理布置，先割大件后割小件.b. 在钢板上切割不同形状的小件时，应先割较复杂的,后割较简单的。

c. 窄长条形板的切割，采用两长边同时切割的方法，以防止产生旁弯.1.1。

31.1.4如果出现锯齿边。

凹槽。

断火引起的缺口及时修补. 打磨平滑。

1。

1。

5切割工序完成的产品板件标识清楚，并且自我检查，确定没有问题后，填写“切割与组力工序交接验收单”和组力工序进行交接验收。

1.2剪板机工艺标准1.2。

1接到图纸后确定板件选用的材质，协同保管确定用哪些材料,原则是先用废料，再用大板。

1.2.2剪切时注意以下要点：1. 剪刀必须锋利，剪刀材料为炭素工具钢和合金工具钢，发现损坏或迟钝及时检修，磨砺或调换。

2。

上下刀刃的间隙必须根据板调节适当，因为间隙过大会造成切口断面粗糙和产生毛刺。

3。

剪切时，将剪刀线对准下刃口，剪切的长度不能超过下刀刃长度。

4. 材料剪切后，发现断面粗糙或带有行毛刺必须修磨光洁。

1。

2。

3样板1。

机械剪切剪异形板件时要做样板，要求样板不应有锐口，样板要经过质检员检查合格方可使用所用石笔画线线条的粗细不得超过0.5mm.2. 样板用0.5~0。

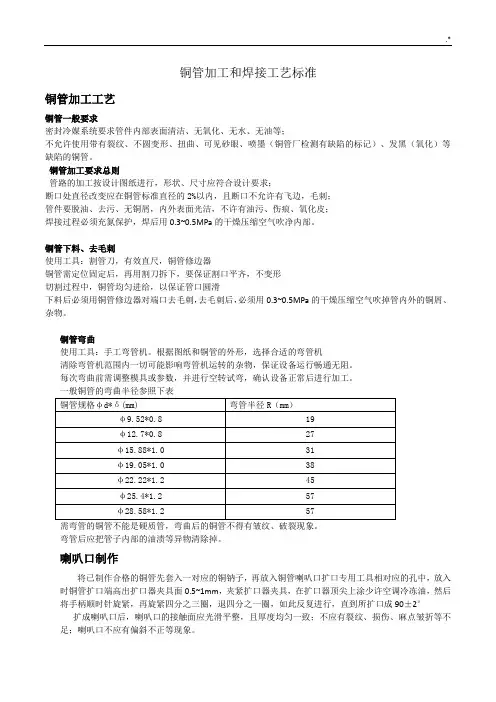

铜管加工和焊接工艺标准铜管加工工艺铜管一般要求密封冷媒系统要求管件内部表面清洁、无氧化、无水、无油等；不允许使用带有裂纹、不圆变形、扭曲、可见砂眼、喷墨（铜管厂检测有缺陷的标记）、发黑（氧化）等缺陷的铜管。

铜管加工要求总则管路的加工按设计图纸进行，形状、尺寸应符合设计要求；断口处直径改变应在铜管标准直径的2%以内，且断口不允许有飞边，毛刺；管件要脱油、去污、无铜屑，内外表面光洁，不许有油污、伤痕、氧化皮；焊接过程必须充氮保护，焊后用0.3~0.5MPa的干燥压缩空气吹净内部。

铜管下料、去毛刺使用工具：割管刀，有效直尺，铜管修边器铜管需定位固定后，再用割刀拆下，要保证割口平齐，不变形切割过程中，铜管均匀进给，以保证管口圆滑下料后必须用铜管修边器对端口去毛刺，去毛刺后，必须用0.3~0.5MPa的干燥压缩空气吹掉管内外的铜屑、杂物。

铜管弯曲使用工具：手工弯管机。

根据图纸和铜管的外形，选择合适的弯管机清除弯管机范围内一切可能影响弯管机运转的杂物，保证设备运行畅通无阻。

每次弯曲前需调整模具或参数，并进行空转试弯，确认设备正常后进行加工。

一般铜管的弯曲半径参照下表弯管后应把管子内部的油渍等异物清除掉。

喇叭口制作将已制作合格的铜管先套入一对应的铜钠子，再放入铜管喇叭口扩口专用工具相对应的孔中，放入时铜管扩口端高出扩口器夹具面0.5~1mm，夹紧扩口器夹具，在扩口器顶尖上涂少许空调冷冻油，然后将手柄顺时针旋紧，再旋紧四分之三圈，退四分之一圈，如此反复进行，直到所扩口成90±2°扩成喇叭口后，喇叭口的接触面应光滑平整，且厚度均匀一致；不应有裂纹、损伤、麻点皱折等不足；喇叭口不应有偏斜不正等现象。

焊接钎焊原理钎焊是利用液态钎料填满钎焊金属结合面的间隙面形成牢固接头的焊接方法，其工艺过程必须具备两个基本条件。

a）液态钎料能润湿钎焊金属并能致密的填满全部间隙；b）液态钎料与钎焊金属进行必要的物理、化学反应达到良好的金属间结合。

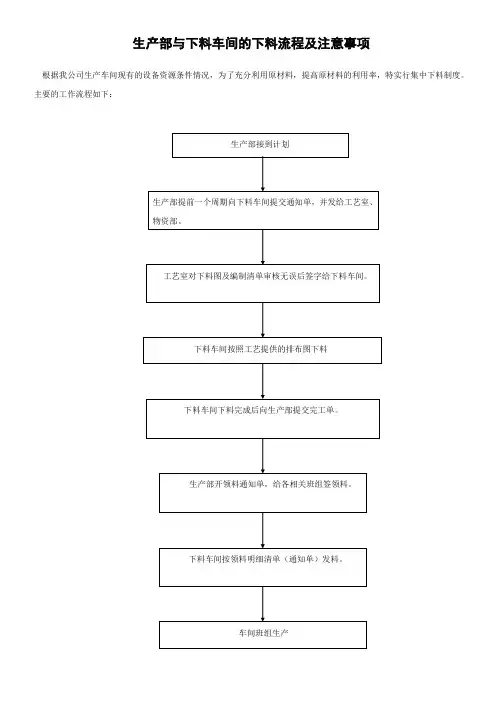

生产部与下料车间的下料流程及注意事项根据我公司生产车间现有的设备资源条件情况，为了充分利用原材料，提高原材料的利用率，特实行集中下料制度。

主要的工作流程如下：一、步骤详细说明：1、生产部接到生产计划后，进行排产作业，提出下料周期要求。

2、生产部向下料车间、工艺室发出下料通知单，下料通知单上应明确下料需求，即需要下料的具体数量，完成下料的具体时间。

3、工艺室对当次计划的下料布料图（零件清单及排料图）进行校核无误后，技术负责人签字发给下料车间，下料开始。

4、下料车间按照排图下料，下料完成后，向生产部提交下料完工单，告知生产部料已下好，可以取走。

5、生产部根据生产档案和材料明细开出领料通知单，领取已经下好的料，领料通知单需附领料明细。

6、下料车间按领料通知单及明细发料。

二、整个工作流程需注意以下几点：1、生产部提交的下料通知单的顺序应成套的提交，与生产档案保持一致，并且要明确具体单机的具体作业人。

2、生产部需提前3天提交下料通知单，给下料车间留出客观的作业时间。

3、机架的零件，排图要按层与层分开的排，下料时应按图纸标识分开存放，便于班组领用。

4、领料必须由班组长凭生产部签发的领料明细签字领料，生产部在每个班组确定一名材料领料员，除生产班组长和材料领用员外，其他人不得到下料车间领料。

5、对于大面积的材料，要先下料、后焊接，不可以先焊后下料。

6、生产部安排到下料车间下料的班组，要有先后次序，各班组到下料车间下料时应听从下料车间人员指挥，不得肆意行事。

7、考虑到车间用料的便利性，在剪板机处放置一部分厚度在6mm以下板材，直接剪成零件，由生产部核实后开领料通知单，到剪板机处找李安生领料，剪完后需要把废料清走，剪板机处不留废料，对于多剪多下的班组，多出部分由该班组按正常价格赔偿。

8、生产部晚上需要领料时，应在下午5点之前通知下料车间，下料车间安排人员加班。

9、生产部和下料车间之间，需要协调时应以联络单进行联络。

一．钢材及焊接材料1. 焊接前必须查明所焊材料的钢号，以便正确地选用相应的焊接材料和确定合适的焊接工艺和热处理工艺。

2. 钢材必须符合国家标准（或部颁标准、专业技术标准）、进口钢材符合该国国家标准或合同规定的技术标准。

3. 焊接材[焊条、焊丝、钨棒、氩气、氧气、乙炔气（电石）和焊剂]的质量符合国家标准（或相关标准）。

4. 钢材、焊条、焊丝等均应有制造厂的质量合格证。

凡无质量合格证或对其质量有怀疑时，应按批号抽查试验。

合格后方可使用。

5. 焊条、焊丝的选用，应根据母材的化学成分、机械性能和焊接接头的抗裂性、碳扩散、焊前预热、焊后热处理以及使用条件综合考虑。

5.1 同种钢材焊接时，焊条（焊丝）的选用，一般符合下列要求：5.1. 焊缝金属性能和化学成分与母材相当。

5.2. 工艺性能良好。

5.2 异种钢材焊接时，焊条（焊丝）的选用，一般符合下列要求：（1）两侧之一为奥氏体不锈钢时，可选用含镍量较高的不锈钢焊条（焊丝）。

（2）两侧钢材均为非奥氏体不锈钢时，可选用成分介于二者之间或合金含量低的一侧相配的焊条（焊丝）。

6. 钨极氩弧焊用的电极、宜采用铈钨棒，所用的氩气纯度不低于99.95%。

7. 氧-乙炔焊所用的氧气纯度应在98.5%以上。

乙炔气纯度应符合GB6819-86《溶解乙炔》的规定。

如以电厂制备乙炔气，电石应有出厂证明书，其质量可采用检查焊缝金属中的硫、磷含量（按被焊金属标准）的方法来确定；用于焊接的乙炔气，应进行过滤，未经检查或杂质含量超过标准的电石，不得用于受监部件的焊接。

8. 埋弧自动焊用的焊剂应符合有关标准技术要求。

二．焊前准备1.焊口的位置应避开应力集中区且便于施焊及热处理，一般应符合下列要求：1.1锅炉受热面管子焊口，其中心线距离管子弯曲起点或汽包、联箱外壁以及支吊架边缘至少70mm，两个对接焊口间距离不得小于150mm。

1.2管道对接焊口、其中心线距离管子弯曲起点不得小于管子的外径，且不小于100mm（焊接、锻制、铸造成型管件外），距支吊架边缘至少50mm，两个对接焊口间距离不得小于管子的直径，且不得小于150mm。

一、下料通用工艺1 范围本通用工艺规定了下料的工艺规则，适用于本公司的产品材料的下料。

2 下料前的准备2.1 看清下料单上的材质、规格、尺寸及数量等。

2.2核对材质、规格与下料单要求是否相符。

材料代用必须严格履行代用手续。

2.3 查看材料外观质量（疤痕、夹层、变形、锈蚀等）是否符合有关质量规定。

2.4 将不同工件所用相同材质、规格的料单集中，考虑能否套料。

2.5 号料2.5.1 端面不规则的型钢、钢板、管材等材料号料时必须将不规则部分让出。

钢材表面上如有不平、弯曲、扭曲、波浪等缺陷，在下料切割和成形加工之前，必须对有缺陷的钢材进行矫正。

2.5.2 号料时，应考虑下料方法，留出切口余量。

2.5.3 有下料定尺挡板的设备，下料前要按尺寸要求调准定尺挡板，并保证工作可靠，下料时材料靠实挡板。

3 下料3.1剪板下料3.1.1钢板、角钢、扁钢下料时，应优先使用剪切下料。

钢板、扁钢用龙门剪床剪切下料，角钢用冲剪机剪切下料。

3.1.2 用剪床下料时，剪刃必须锋利，并应根据下料板厚调整好剪刃间隙，其值见下表3.1.3 剪切最后剩下的料头必须保证剪床的压料板能压牢。

3.1.4 下料时应先将不规则的端头切掉。

3.1.5 切口断面不得有撕裂、裂纹、棱边。

3.1.6 龙门剪床上的剪切工艺3.1.6.1 首先清理工件并划出剪切线，将钢板放至剪床的工作台面上，使钢板的一端放在剪床台面上以提高它的稳定性，然后调整钢板，使剪切线的两端对准下刀口，控制操作机构将剪床的压紧机构先将钢板压牢，接着进行剪切。

剪切狭料时，在压料架不能压住板料的情况下可加垫板和压板，选择厚度相同的板料作为垫板。

3.1.6.2 剪切尺寸相同而数量又较多的钢板、型材时，利用挡板（前挡、后挡板和角挡板）定位，免去划线工序。

3.1.6.3 利用挡板进行剪切时，必须先进行试剪，并检验被剪尺寸是否正确，然后才能成批剪切。

3.2 气割下料3.2.1 气割时，看清切割线条符号。

用于板材的拼接和圆形风管的闭合咬口用于矩形风管、弯管、三通管及四通管的咬接立咬口联合咬口用于圆形弯管或直管间的咬口单咬口按扣式咬口矩形风管大多采用此咬口，也使用于弯管三通和四通较多的用于矩形直管的咬逢和有净化要求的空调系统有时也用于弯管或三通的转角咬口逢单角咬口风管制作操作工艺1.1 工艺流程： 展开下料 → 剪切 → 倒角 → 咬口制作→ 风管折方 → 成型方法兰下料 → 焊 接 → 打眼冲孔圆法兰卷圆 → 划线下料 → 找平找正 → 打孔打眼 → 铆法兰 → 翻边 → 成品喷漆 → 检验 → 出厂注：无设计要求时，镀锌风管成品不喷漆。

1.2 划线的基本线有：直角线、垂直平分线、平行线、角平分线、直线等分、圆等分等。

展开方法宜采用平行线法、放射线法和三角线法。

根据图及大样风管不同的几何形状和规格、分别进行划线展开。

1.3 板材剪切必须进行下料的复核，以免有误，按划线形状用机械剪刀和手工剪刀进行剪切。

1.4 剪切时，手严禁伸入机械压板空隙中。

上刀架不准放置工具等物品，调整板料时，脚不能放在踏板上。

使用固定式震动剪两手要扶稳钢板，手离刀口不得小于5cm ，用力均匀适当。

1.5 板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。

1.6 金属薄板制作的风管采用咬口连接、铆钉连接、焊接等不同方法。

不同板材咬接或焊接界限如表4-4规定。

金属风管的咬接或焊接界限表1-1材 质钢 板 (不包括镀锌钢板)厚 1.0 咬 接1.0<厚 1.2 咬 接1.2<厚 1.5 焊 接>1.5 (电焊) 焊 接 (气焊或氩弧焊)1.6.1 咬口连接类型直采用图1-1的形式。

咬口宽度和留量根据板材厚度而定，应符合表1-2的要求。

咬口连接类型 图1-11.6.2 焊接时可采用气焊、电焊或接触焊，焊缝形式应根据风管的构造和焊接方法而定，可选图4-3几种形式。

1.6.3 铆钉连接时，必须使铆钉中心线垂直于板面，铆钉头应把板材压紧，使板缝密合并且铆钉排列整齐、均匀。

钣金焊接操作规程一、依据标准1、依据中华人民共和国国家标准：GB/T19804-2005《焊接结构的一般尺寸公差和行为公差》。

二、具体要求（一）钣金件焊前要求1、所有原材料不得低于图纸要求，否则不得下料制作。

2、要求焊接型钢平整度不超过2/1000，总弯曲度不大于总长度的0.3%。

3、钣金件焊接前，变形的零配件必须校直、校平后再焊接。

4、在进行焊接前，应根据零件大小、材料厚度、焊缝要求的大小等不同选用粗细规格不等的焊丝。

（二）焊接过程的要求1、按图纸、技术、工艺要求制作焊接，因看图纸有误，导致工件焊错，需重新焊割的，该件按次品处理。

2、焊接时，要求该坡口的地方必须坡口，加工件没有坡口的、或者焊接型材等，应根据情况用磨光机进行坡口，需机加工坡口的应进行加工坡口处理，并把问题上报给部门主管。

3、焊接时应保证工件外形尺寸和形位公差，非加工面形位公差按IT15级执行。

4、焊接时需要代料的，板料厚度达不到图纸要求，未经技术部门的书面同意，不能代料。

5、焊接时的焊缝严格按图纸要求，该连续焊的连续焊，该断续焊的一定要断续焊。

如图纸没有要求的断续焊尺寸长度，则每间隔50mm焊8～10mm，各焊点距离必须均匀一致。

6、连续焊缝要求平直光滑，不能有明显的高低不平现象，不能有焊穿、焊偏、焊疤、气孔、咬边等现象。

焊缝的焊角以图纸要求为准，无要求的保证焊角为相临件的最小厚度。

7、焊接完成后：每道焊缝应打磨处理，清除焊渣，去掉周边毛刺。

8、图纸上要求折弯的零件，没有技术部的书面同意，不得采用焊接方式。

9、钣金件在焊接过程中，需要敲击的部分可以用小型手工锤轻轻锤到要求尺寸，不得在钣金平面上以铁锤敲打。

（四）焊接公差要求1、线性尺寸公差见下表一所示。

表一、焊接件线性尺寸公差（IT15级）单位mm 基本尺寸 2～30 >30～120 >120～400 >1000～2000 >2000～4000公差要求±0.5 ±0.8 ±1.0 ±2 ±4.02、角度尺寸公差见下表二所示。
