电气工程图识图(电气相关)

一、图幅分区由边框线围成的图面称为图纸的幅面。

幅面大小共分为五类：A0～A4；A3分别留装订边和不留装订边的尺寸，基本幅面尺寸表1 基本幅面尺寸幅面代号A0 A1 A2 A3 A4 尺寸（B×L）841×1189594×841420×594297×420210×297留装订边边宽（c）10 10 10 5 5不留装订边边宽（f）20 20 10 10 10装订册边宽（d）25表2 较长图纸的实际幅面幅面代号A3×3A3×4A4×3A4×4A4×5尺寸（B×L）420×891420×1189297×630297×841297×1051留有装订边的A3图框不留装订边的A3图框为了确定图上内容的位置及其他用途，一些幅面较大、内容较复杂的电气图可进行分区。

图幅分区的方法是将图纸相互垂直的两边的两边加以等分。

分区数为偶数，每一分区的长度为25～75mm。

每个分区内竖边方向用大写拉丁字母编号，横边方向用阿拉伯数字编号。

图幅分区示意图图幅分区后相当于建立了一个坐标，分区代号用该区域的字母和阿拉伯数字表示。

如在图中，继电器线圈区号为B5，电阻的区号为C5。

2.图的布局二、图的布局图的合理布局会对正确、快速的读图带来很大影响。

图合理布局的原则是：便于绘制、易于识读、突出重点、均匀对称、清晰美观。

布局要点是：从总体到局部，从一次到二次，从主到次，从左到右，从上到下，从图形到文字。

元件的排列一般应按因果关系、动作顺序从左到右或从上到下布置。

例在图（a）、(b)中，S、K3、Q闭合后，K1动作；K1的动合触点闭合后，K2动作。

如不按这一顺序阅读则很难读懂。

（a）水平布局 (b) 垂直布局图的布局示例三、连接线是构成电气工程图的主要组成部分，连接线可分别表示导线、导线组、电缆、电力线路、信号线路、母线、总线以及用以表示某一电磁关系、功能关系等的连线。

目录一建筑电气工程图基本知识 (1)（一）、建筑电气工程施工图概念 (1)（二)、建筑电气工程图的类别 (2)（三)、建筑电气工程施工图的组成 (2)二电气工程图的识读 (2)(一)、常用的文字符号及图形符号 (2)（二）、读图的方法和步骤 (4)（一）、模拟项目图纸组成 (5)(二）、电力系统的组成 (5)（三）、总干线 (5)(四）、配电系统识读 (5)(五）、平面图 (6)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。

电气工程图的特点（1)建筑电气图大多是采用统一的图形符号并加注文字符号绘制的.（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。

（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制.（二）、建筑电气工程图的类别1、系统图:用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来,主要表示整个工程或某一项目的供电方案和方式,也可以表示某一装置各部分的关系。

系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图)是表示供电方式、供电回路、电压等级及进户方式;标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。

强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。

弱电系统图是表示元器件的连接关系。

包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图.2、平面图:是用设备、器具的图形符号和敷设的导线(电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

是表示装置、器具、线路具体平面位置的图纸。

电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。

16.1.1.1 电气工程图的特点▪（1）建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。

▪（2）电气线路都必须构成闭合回路。

▪（3）线路中的各种设备、元件都是通过导线连接成为一个整体的。

▪（4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。

（5）建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

16.1.1.2 电气施工图的组成▪（1）图纸目录与设计说明▪包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

▪（2）主要材料设备表▪包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

▪（3）系统图▪如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。

▪（4）平面布置图▪平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。

▪（5）控制原理图▪包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。

▪（6）安装接线图▪包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。

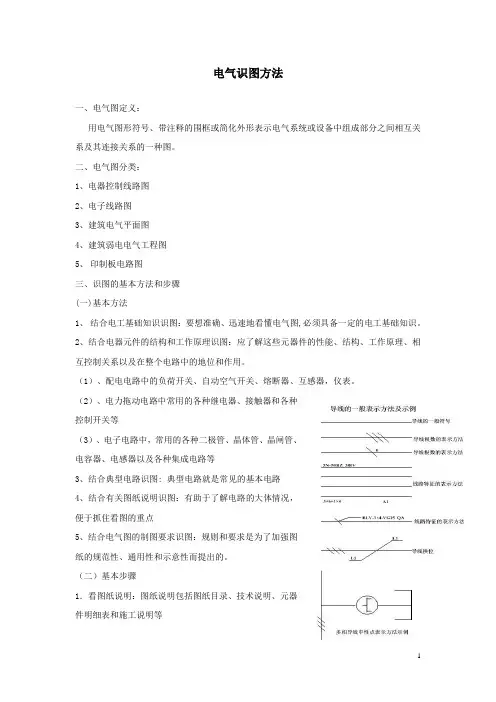

电气识图方法一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

二、电气图分类：1、电器控制线路图2、电子线路图3、建筑电气平面图4、建筑弱电电气工程图5、印制板电路图三、识图的基本方法和步骤(一)基本方法1、结合电工基础知识识图：要想准确、迅速地看懂电气图,必须具备一定的电工基础知识。

2、结合电器元件的结构和工作原理识图：应了解这些元器件的性能、结构、工作原理、相互控制关系以及在整个电路中的地位和作用。

（1）、配电电路中的负荷开关、自动空气开关、熔断器、互感器，仪表。

（2）、电力拖动电路中常用的各种继电器、接触器和各种控制开关等（3）、电子电路中，常用的各种二极管、晶体管、晶闸管、电容器、电感器以及各种集成电路等3、结合典型电路识图: 典型电路就是常见的基本电路4、结合有关图纸说明识图：有助于了解电路的大体情况，便于抓住看图的重点5、结合电气图的制图要求识图：规则和要求是为了加强图纸的规范性、通用性和示意性而提出的。

（二）基本步骤1．看图纸说明：图纸说明包括图纸目录、技术说明、元器件明细表和施工说明等2．看主标题栏：了解电气图的名称及标题栏中有关内容3．看电路图：先要分清主电路和控制电路、交流电路和直流电路, 其次按照先看主电路，再看控制电路的顺序读图。

名称符号应用范围直流电适用于直流电的设备的铭牌上，以及用来表示直流电的端子交流电适用于交流电的设备的铭牌上，以及用来表示交流电的端子正极表示使用或产生直流电设备的正端负极表示使用或产生直流电设备的负端电池检测表示电池测试按钮和表明电池情况的灯或仪表电池定位表示电池盒本身及电池的极性和位置整流器表示整流设备及其有关接线端和控制装置表示电气设备可通过变压器与电力线连接的开关、控制器、连接变压器器或端子，也可用于变压器包封或外壳上熔断器表示熔断器盒及其位置测试电压表示该设备能承受500V的测试电压危险电压表示危险电压引起的危险接地表示接地端子表示在发生故障时防止电击的与外保护导线相连接的端子，或与保护接地保护接地相连接的端子接机壳、接机架表示连接机壳、机架的端子输入表示输入端输出表示输出端过载保护装置表示一个设备装有过载保护装置调到最小表示量值调到最小值的控制调到最大表示量值调到最大值的控制灯、照明设备表示控制照明光源的开关4．看接线图：（1）接线图是以电路图为依据绘制的，因此要对照电路图来看接线图。

2.2 电气工程识图与计量2.2.1 动力和照明配电工程一、电气识图基础（1）线路和敷设信息标注1）动力线路：为建筑物给排水、通风空调、提升运输等设备及配电控制装置输送电源的线路。

有穿管敷设、埋地敷设、电缆桥架敷设、电缆沟敷设等形式。

2）照明线路：为建筑物照明供电的线路。

有穿管的明敷和暗敷、线槽敷设、瓷瓶绝缘子敷设等。

3）线路表示：a-b（c×d）e-f例 WL1，BV-2×2.5，MT16，WC（CC）a-线路编号，b-导线型号，c-导线根数，d-导线面积，e-保护管管径，f-导线敷设方式及部位。

常用绝缘导线4）电缆型号表示法类别、用途＋导体＋绝缘层＋内护套＋特征＋外护层＋派生类别为电力电缆时可略。

导体：铜可略，铝为L。

绝缘：VV-聚氯乙烯，Y-聚乙烯，YJ-交联聚乙烯。

内护套：Q-铅套，V-聚氯乙烯护套，Y-聚乙烯护套外护层：第一个数字（2为双钢带，3为细圆钢丝）、第二个数字（1为纤维线包，2为聚氯乙烯护套，3为聚乙烯护套）。

表示方法举例：①YJLV22-3×120-10-300表示铝芯、交联聚乙烯绝缘、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯、120mm2、电压10kV、长度为300m的电力电缆。

②VV22（3×25＋1×16）表示铜芯、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯25mm2、一芯16mm2的电力电缆。

③BV（3×50＋1×25）SC50—FC表示线路是铜芯塑料绝缘导线，三根50mm2，一根25mm2，穿管径为50mm的钢管沿地面暗敷。

④BLV（3×60＋2×35）SC70—WC表示线路为铝芯塑料绝缘导线，三根60mm2，两根35mm2，穿管径为70mm的钢管沿墙暗敷。

（2）设备标注a-设备编号；b-设备型号；c-设备功率。

例：（3）照明灯具标注a-灯数b-型号或编号c-每盏灯具的灯泡数d-灯泡容量（w）e-灯泡安装高度（m）f-安装方式L-光源种类（4）常用图例二、电气施工图识读3.系统图4.平面布置图平面布置图是电气施工图中的重要图纸之一，如照明平面图、插座平面图、防雷接地平面图等。
