建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。

1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。

2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。

3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。

4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。

平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。

5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。

具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。

系统图分为照明系统图、动力系统图、智能建筑系统图等。

6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。

基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。

常用图线见表15-2。

2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

常用电气图例符号见表15-3。

一、常用文字符号：电箱符号线路敷设符号常用电气元件文字符号表二、电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。

你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层三、常用电缆规格型号1、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）2、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。

建筑电气施工图识图方法（I）一、电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2。

电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5。

建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范.二、电气施工图的组成1。

图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等.2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一.3。

系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等.4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后,就可以依据平面图编制工程预算和施工方案，然后组织施工。

5. 控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作.6. 安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。

7. 安装大样图（详图）安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。

电气基础培训路机研究本院控制所2013年12月课程简介：本课程为基本培训课程，主要内容为识图，通过实际原理图的讲解，达到可以看懂电气原理图、了解控制回路1课程目标：会看原理图会看控制回路课程安排：一、识图的基本要求（5分钟）二、识图（60分钟）三、识别控制回路（45分钟）2一、识图的基本要求识图的基本要求1、具备电工基础知识具备电工基础知识读懂电气原理图，必须具备电工基础知识。

如回路概念、等电位、电路的串联并联知识等解件结构作2、了解电器元件的结构和工作原理了解电器元件的结构、性能、在电路中的作用、相互控制关系，才能搞清电路的工作原理。

3、从全局到局部，然后再全局识图读复杂的电路图：首先从全局了解有哪些功能控制回路，然后对每个具体回路进行分析，最后在从全局了解掌握。

4、控制回路回路的排列，通常按元件的动作顺序或电源到用电设备的连接顺序，水平方向从左到右、垂直方向从上到下。

先读懂主回路，然后分析左到右垂直方向从上到下先读懂主回路然后分析控制回路。

看回路图时，可以从负载端->控制单元->电源33B区域1、图纸按纵向从上到下依次划分为A、B、C、D、E、F......2、图纸按横向从左到右依次划分为1、2、3、4、5、6......3、图纸右下角标注当前“第？页”4、例如3B所示区域4二、识图识图G1:蓄电池S0:总电源开关FU0:保险S1:点火钥匙5G2:发电机HL1:充电指示灯S11:急停（常闭）D1:二极管K1:继电器线圈Y1:加浓电磁铁Y2:熄火电磁铁6二、识图识图M1:起动马达K2:常开触点K2常开触点导线线径QVR10QVR50导线线径：QVR10、QVR50线号/导线颜色：1/R、15/W、0/B1/R15/W0/B 接地：7S2:锁定开关E1:照明灯S4:锁定开关CZ0:充电插座8R8:电阻M5:步进电机A13:油门驱动器控制器类图形符号与此类似，只是针脚定义不同9Y1a:液压电磁铁SR2:速度传感器R1:可变电阻10屏蔽线S7:浮子开关压力开关温度开关11S37复位开关S39:急停开关（常开）K6K6:电磁铁与续流12RP1:可变电位器S20:多触点开关（复位）SQ1:行程开关触点13+P1:关联位置S01:元器件标识+P1:关联位置F02:元器件标识125A:技术参数接接地符号预热塞符号14A112:线号.4E:交互参照（可以在当前页的4列E行找到此线号）A109:线号5.5D:交互参照（可以在第5页的5列D行找到此线号）等电位连接点交叉但不连接接插件X01的第5脚15发电机符号起动马达符号继电器K02常开触点符号接插件连接符合(公母)+P2:关联位置E01:蓄电池16K1继电器常开触点+P2:关联位置.4E:交互参照（可以在当前页的4列E行找到此K1）线号K13继电器联动触点+P2:关联位置.4E:交互参照（可以在当前页的4列E行找到此K13）接插件A的D、E17S02:点火钥匙+P5:关联位置18二极管A06:关联位置R11:电阻470Ω:参数+P2:关联位置K13:继电器.2B:在当前页的2列B行找到K13的关联触点19+P5:关联位置S03:急停开关Y01:电磁铁Y01+P2:关联位置K1:继电器.2B:在当前页的2列B行找到K1的关联触点20200:线号+P2:关联位置/1.3B:在第1页的3列K12:闪光继电器B行可找到线号20021+P3:关联位置HA01:喇叭+P4:关联位置HA02:倒车报警器+P4:关联位置H03H03:灯+P5:关联位置22S06:三位多触点开关实线:初始位置+P5:关联位置S07:三位多触点开关+P5:关联位置S08:二位开关23A04:功能模块（SYLD）功能模块针脚定义A03:功能模块（SYMC）功能模块针脚定义24A05:功能模块（SYMT）功能模块针脚定义25+P6:关联位置A07:闪光继电器S15_L:按钮开关B03:座位开关B02:接近开关26B05:燃油含水传感器B0:浮子开关27B10:压力开关B12:温度开关28理解E行继电器触点的含义HA03:蜂鸣器Y03:液压阀电磁铁29A07:收音机直流电机雨刮电机30三、识别回路-实例1三识别回路311、电源控制回路电源控制回路z打开电源总开关SO，1号线的电压为DC24Vz当钥匙开关S1旋至电源开位(15)，15号线的电压为DC24V号线经过急停开关的常闭触点号线电压为z15号线经过S11急停开关的常闭触点，3号线电压为DC24V，K1继电器线圈构成回路，K1继电器线圈得电，K1继电器常开触点闭合，2号线电压为DC24Vz当急停开关S11按下时，常闭触点断开，K1继电器线圈无法构成回路，K1继电器线圈失电，常开触点断开。

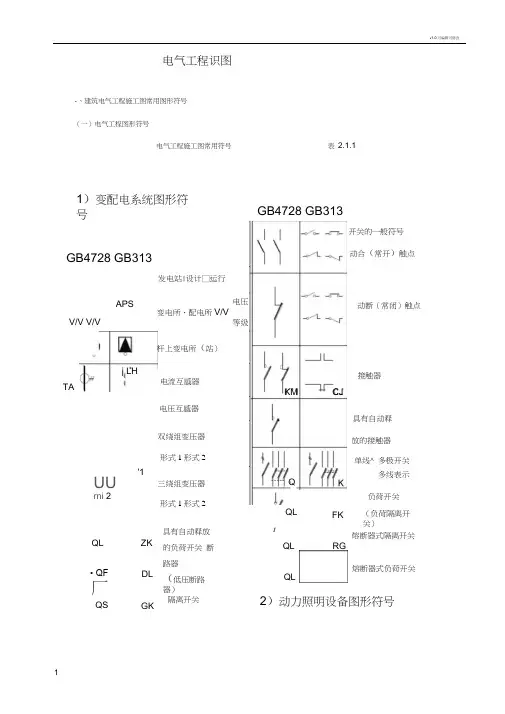

电气工程识图-、建筑电气工程施工图常用图形符号（一）电气工程图形符号电气工程施工图常用符号表2.1.11）变配电系统图形符号GB4728 GB313GB4728 GB313发电站|设计□运行V/V V/V APS 电压变电所、配电所V/V等级杆上变电所（站）TAj LH电流互感器'1UUrni 2QL ZK电压互感器双绕组变压器形式1形式2三绕组变压器形式1形式2CJQFKQL开关的一般符号动合（常开）触点动断（常闭）触点接触器KM具有自动释放的接触器单线^ 多极开关多线表示负荷开关（负荷隔离开关）• QF厂QSDL具有自动释放的负荷开关断路器（低压断路器）1QLQLRG熔断器式隔离开关熔断器式负荷开关GK隔离开关2）动力照明设备图形符号GB4728 GB313GB4728 GB313续表2.1.1F URDG©熔断器屏、台、箱、柜一般符号跌开（落）式熔断器动力、动力一般照明配电箱照明配电箱（屏）熔断式开关带熔断器的刀开关箱刀开关箱G发电机，直流发电机交流发电机M发电机，直流发电机风扇一般符号吊式风扇，调速开关电动机启动箱三极开关：明、暗、密闭、防爆单极拉线开关单极双控拉线开关双控开关（单极双线）壁装台式风扇J水晶底罩T圆筒型罩P平盘罩S铁盆罩轴流风扇电热水器YTYf照明开关一般符号单极开关：明、暗、密闭、防爆双极开关：明、暗、密闭、防爆号RD!、Bl蓝、Ne氖、Hg汞、灯具一般符旦标色：Gf绿、灯类：Na钠、IN白炽、EL电发光、F宜外线、UV紫外线LED发光二极管YE黄、W白Xe氙、I碘信号灯深照型灯ft广照型（配照型）灯单相插座：明、暗、密闭、防爆带保护接地的插孔单相插座带接地插孔的三相插座多个插座（示岀3个）带熔断器插座电铃蜂鸣器防水防尘灯安全灯、矿山灯电喇叭隔爆灯天棚灯弯灯壁灯投光灯聚光灯荧光灯3管、5管示岀配线的照明引出线的位置有引出线的墙上灯座自带电源的事故照明灯装置（应急灯）3）导线和线路敷设图形符号 图形符号说 明GB4728 GB313图形符号说明电缆引上杆（小黑点）4）电缆及敷设图形符号电缆密封端头（示岀芯数）同轴电缆GB4728 GB313导线、电缆、电路、母线 3根导线、n 根导线 三相四根线 事故照明线3N~50 Hz380V 3X 120+1X 50 50V30V50V 以下■控制电力线路 照明线路线路（电力、照明用） 石号 交流母线 直流母线 滑触线 中性线 向上配线 向下配线 垂直通过配线导线配线15）仪表图形符号©电流表 电压表电度表（瓦特小时计）6）共用天线系统图形符号 天线放大器 固定衰减器 可变衰减器 抛物面天线-Q-滤波器四分配器及二分配器用户分支器二分支器不岀示电缆芯数电缆头 电缆铺砖保护 电缆穿管保护匹配负荷均衡器衰减器 电缆中间接线盒呼叫器 电缆中间分支接线盒监听器接机壳或接底板四分支器电缆预留v1.0可编辑可修改续表2.1.17）通讯、广播系统图形符号图形符号GB4728 GB3138）动力、照明架空线路图形符号 GB4728 GB313电话机分线盒，可加注：A B二一D A 编号、B 容 C量、C 线序、D 用户数室内分线盒 室外分线盒 分线箱 壁龛分线箱扬声器 传声器受话器扬声器（符号见音柱） 屏、盘、架电信插座可用文字 区别：TP 电话、TX 电传、 TV 电视、M 专声器、FM 调频匚二人工交换台班长台、中继台、 测量台、业务台 SD Hr音柱a 编号b 安装高度c 容量d 水平倾角音箱A-B 07 C (b/c 才A-B 3 C电杆A 材料及所属部门B 杆长C 杆号O0 0-0带撑杆的电杆带照明灯具电杆a 编号、b 杆型、c 杆高 d容量、A 连接相序O O 0^-* cx> CK>tt00半丄拉线（单方向拉线） 有V 形拉线的电杆 有高桩拉线的电杆H 形杆 L 形杆 A 形杆三角杆四角形杆（#字形杆） 分区杆（S 杆）有单横担的电杆 有双横担的电杆有双十字担的电杆有十字担的电杆避雷针避雷器接地接地装置有极地极无极地极（二）文字符号1. 线路文字标注格式如下：a-b（c x d）e-f式中a :回路编号；b :导线或电缆型号；c :导线根数；d :导线截面（mm2）；e：导线或电缆敷设方式代号及导线穿管管径（mm）,见表2.1.2 ；f :敷设部位代号，见表。

2.2 电气工程识图与计量2.2.1 动力和照明配电工程一、电气识图基础（1）线路和敷设信息标注1）动力线路：为建筑物给排水、通风空调、提升运输等设备及配电控制装置输送电源的线路。

有穿管敷设、埋地敷设、电缆桥架敷设、电缆沟敷设等形式。

2）照明线路：为建筑物照明供电的线路。

有穿管的明敷和暗敷、线槽敷设、瓷瓶绝缘子敷设等。

3）线路表示：a-b（c×d）e-f例 WL1，BV-2×2.5，MT16，WC（CC）a-线路编号，b-导线型号，c-导线根数，d-导线面积，e-保护管管径，f-导线敷设方式及部位。

常用绝缘导线4）电缆型号表示法类别、用途＋导体＋绝缘层＋内护套＋特征＋外护层＋派生类别为电力电缆时可略。

导体：铜可略，铝为L。

绝缘：VV-聚氯乙烯，Y-聚乙烯，YJ-交联聚乙烯。

内护套：Q-铅套，V-聚氯乙烯护套，Y-聚乙烯护套外护层：第一个数字（2为双钢带，3为细圆钢丝）、第二个数字（1为纤维线包，2为聚氯乙烯护套，3为聚乙烯护套）。

表示方法举例：①YJLV22-3×120-10-300表示铝芯、交联聚乙烯绝缘、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯、120mm2、电压10kV、长度为300m的电力电缆。

②VV22（3×25＋1×16）表示铜芯、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯25mm2、一芯16mm2的电力电缆。

③BV（3×50＋1×25）SC50—FC表示线路是铜芯塑料绝缘导线，三根50mm2，一根25mm2，穿管径为50mm的钢管沿地面暗敷。

④BLV（3×60＋2×35）SC70—WC表示线路为铝芯塑料绝缘导线，三根60mm2，两根35mm2，穿管径为70mm的钢管沿墙暗敷。

（2）设备标注a-设备编号；b-设备型号；c-设备功率。

例：（3）照明灯具标注a-灯数b-型号或编号c-每盏灯具的灯泡数d-灯泡容量（w）e-灯泡安装高度（m）f-安装方式L-光源种类（4）常用图例二、电气施工图识读3.系统图4.平面布置图平面布置图是电气施工图中的重要图纸之一，如照明平面图、插座平面图、防雷接地平面图等。
