轮廓仪正确使用方法!

轮廓仪作业指导书一、任务背景轮廓仪是一种用于测量物体轮廓形状的仪器，广泛应用于工业制造、医疗器械、汽车零部件等领域。

本文旨在为操作人员提供轮廓仪的操作指导，以确保准确测量和记录物体轮廓形状。

二、操作准备1. 确保轮廓仪处于稳定的工作环境中，避免震动和干扰。

2. 检查轮廓仪的电源和连接线是否正常，确保仪器能够正常启动和运行。

3. 清洁测量平台和探头，确保其表面干净、光滑，避免影响测量结果。

4. 确保待测物体与测量平台之间没有杂物或异物，以免影响测量精度。

三、操作步骤1. 启动轮廓仪a) 将电源线插入电源插座，并将电源开关打开。

b) 等待仪器启动完成，确保显示屏正常显示。

2. 设置测量参数a) 在仪器的操作界面上选择测量模式，如轮廓测量、曲面测量等。

b) 根据待测物体的特点，设置相应的测量参数，如测量范围、测量精度等。

3. 放置待测物体a) 将待测物体放置在测量平台上，确保物体与平台接触紧密，避免晃动。

b) 调整物体的位置和方向，使其符合测量要求。

4. 进行测量a) 点击仪器界面上的测量按钮，开始进行测量。

b) 仪器将自动扫描物体的轮廓形状，并将测量结果显示在屏幕上。

c) 等待测量完成，确保测量结果稳定后，可进行下一步操作。

5. 分析和记录测量结果a) 根据实际需要，对测量结果进行分析和处理，如计算尺寸、比较差异等。

b) 将测量结果记录在相应的记录表格或系统中，确保准确保存数据。

6. 清理和关闭轮廓仪a) 关闭测量程序，返回到仪器的主界面。

b) 关闭电源开关，拔出电源线。

c) 清理测量平台和探头，确保仪器整洁干净。

四、注意事项1. 操作人员应具备一定的轮廓仪操作知识和技能，避免误操作和损坏仪器。

2. 在进行测量时，要保持待测物体和测量平台的稳定，避免晃动和干扰。

3. 注意保持测量环境的清洁和干燥，避免灰尘和湿气对测量结果的影响。

4. 定期对轮廓仪进行维护和校准，确保仪器的正常工作和测量精度。

5. 如遇到操作问题或仪器故障，应及时联系维修人员进行处理，切勿私自拆解或修理。

轮廓仪作业指导书引言概述：轮廓仪是一种用于测量物体外形尺寸和形状的仪器，广泛应用于工业生产和质量控制领域。

正确使用轮廓仪可以提高工作效率和产品质量，本文将详细介绍轮廓仪的操作指导。

一、准备工作1.1 确保轮廓仪处于稳定平整的工作台上，避免仪器晃动影响测量准确性。

1.2 检查轮廓仪的电源线是否连接稳固，确保电源供应正常。

1.3 清洁轮廓仪的测量平台和传感器头，避免灰尘或杂物影响测量结果。

二、测量操作2.1 将待测物体放置在轮廓仪的测量平台上，确保物体与平台接触紧密。

2.2 启动轮廓仪，根据仪器操作界面指引选择测量模式和参数。

2.3 使用轮廓仪的探测器头沿着物体轮廓移动，确保探测器头与物体表面接触良好，保持稳定速度进行测量。

三、数据处理3.1 测量完成后，将测量数据导出到计算机或打印机进行保存或输出。

3.2 对测量数据进行分析和处理，比对标准尺寸，判断物体尺寸和形状是否符合要求。

3.3 如有异常数据或不符合要求的情况，及时调整测量参数或重新测量，确保数据准确性。

四、维护保养4.1 定期清洁轮廓仪的传感器头和测量平台，避免灰尘或杂物影响测量精度。

4.2 检查轮廓仪的电源线和连接线是否有损坏，及时更换或修复。

4.3 定期校准轮廓仪，确保测量精度和稳定性。

五、安全注意事项5.1 使用轮廓仪时，避免将手指或其他物体伸入测量范围，以免造成伤害。

5.2 在清洁和维护轮廓仪时，务必先断开电源并等待仪器完全停止工作。

5.3 如发现轮廓仪有异常情况或故障，应及时停止使用并联系专业维修人员进行处理。

结语：通过正确的操作和维护保养，轮廓仪可以更好地发挥作用，提高测量精度和效率。

遵循本文所述的操作指导和注意事项，将能够更好地使用轮廓仪进行测量工作。

轮廓仪作业指导书引言概述：轮廓仪是一种用于测量物体外形尺寸和形状的仪器，广泛应用于工业生产、质量控制和科学研究领域。

本文将介绍轮廓仪的操作指导，帮助使用者正确、高效地使用轮廓仪进行测量和分析。

一、准备工作1.1 确认轮廓仪的工作状态：打开轮廓仪电源，检查仪器是否正常运转，确保显示屏幕清晰。

1.2 校准轮廓仪：使用校准块或标准物体对轮廓仪进行校准，确保测量结果准确可靠。

1.3 清洁仪器表面：使用干净软布擦拭轮廓仪表面，保持仪器清洁，避免影响测量精度。

二、测量操作2.1 放置待测物体：将待测物体放置在轮廓仪工作台上，确保物体表面与测量平台平行。

2.2 调整测量参数：根据待测物体的形状和尺寸，调整轮廓仪的测量参数，如扫描速度、分辨率等。

2.3 启动测量：点击仪器的测量按钮开始测量，等待测量完成后，查看测量结果并保存数据。

三、数据分析3.1 数据处理：将测量得到的数据导入计算机软件进行处理，生成物体的三维模型或轮廓图。

3.2 数据比对：将测量结果与标准数据进行比对，分析物体的尺寸、形状是否符合要求。

3.3 数据导出：将分析完成的数据导出保存，以备后续分析或报告使用。

四、维护保养4.1 定期校准：定期对轮廓仪进行校准，确保测量结果的准确性和可靠性。

4.2 清洁保养：定期清洁轮廓仪表面和光学元件，避免灰尘或污渍影响测量精度。

4.3 避免碰撞：在使用过程中避免轮廓仪与硬物碰撞，以免损坏仪器。

五、注意事项5.1 避免高温：轮廓仪应放置在通风干燥的环境中，避免高温或潮湿环境影响仪器性能。

5.2 避免震动：在测量过程中避免轮廓仪受到外部震动干扰，以确保测量结果准确可靠。

5.3 注意安全：使用轮廓仪时注意安全，避免触电或其他意外伤害发生。

结语：通过本文的轮廓仪作业指导书，希望能够帮助使用者正确操作轮廓仪，提高测量效率和准确性，确保测量结果符合要求，为工业生产和科学研究提供可靠的数据支持。

愿本文对您有所帮助！。

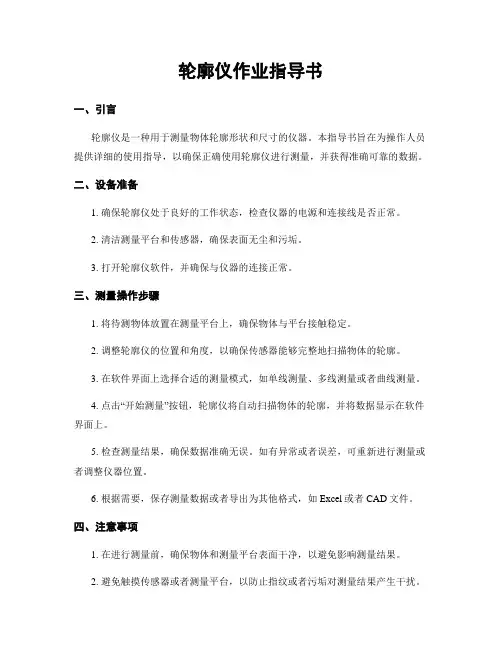

轮廓仪作业指导书一、引言轮廓仪是一种用于测量物体轮廓形状和尺寸的仪器。

本指导书旨在为操作人员提供详细的使用指导，以确保正确使用轮廓仪进行测量，并获得准确可靠的数据。

二、设备准备1. 确保轮廓仪处于良好的工作状态，检查仪器的电源和连接线是否正常。

2. 清洁测量平台和传感器，确保表面无尘和污垢。

3. 打开轮廓仪软件，并确保与仪器的连接正常。

三、测量操作步骤1. 将待测物体放置在测量平台上，确保物体与平台接触稳定。

2. 调整轮廓仪的位置和角度，以确保传感器能够完整地扫描物体的轮廓。

3. 在软件界面上选择合适的测量模式，如单线测量、多线测量或者曲线测量。

4. 点击“开始测量”按钮，轮廓仪将自动扫描物体的轮廓，并将数据显示在软件界面上。

5. 检查测量结果，确保数据准确无误。

如有异常或者误差，可重新进行测量或者调整仪器位置。

6. 根据需要，保存测量数据或者导出为其他格式，如Excel或者CAD文件。

四、注意事项1. 在进行测量前，确保物体和测量平台表面干净，以避免影响测量结果。

2. 避免触摸传感器或者测量平台，以防止指纹或者污垢对测量结果产生干扰。

3. 在测量过程中，尽量避免物体的振动或者挪移，以确保测量的准确性。

4. 使用轮廓仪时，注意安全操作，避免将手指或者其他物体接近传感器或者挪移部件。

5. 定期对轮廓仪进行校准和维护，以确保仪器的性能和准确性。

五、常见问题解决1. 问题：测量结果不许确。

解决方案：检查物体和测量平台是否清洁，重新进行测量；检查仪器是否正常工作，如有异常请联系维修人员。

2. 问题：软件无法连接到轮廓仪。

解决方案：检查连接线是否插好，确保电源供应正常；重新启动软件或者计算机，尝试重新连接。

3. 问题：测量过程中浮现错误提示。

解决方案：查看错误提示信息，根据提示进行相应操作；如问题仍未解决，请联系技术支持。

六、总结本指导书详细介绍了轮廓仪的使用方法和操作步骤，以及常见问题的解决方案。

使用者在操作轮廓仪时，应严格按照本指导书的要求进行操作，以确保测量结果的准确性和可靠性。

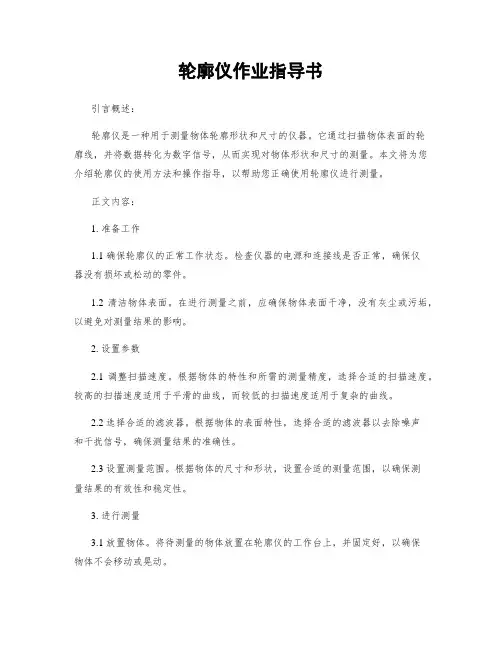

轮廓仪作业指导书引言概述：轮廓仪是一种用于测量物体轮廓形状和尺寸的仪器。

它通过扫描物体表面的轮廓线，并将数据转化为数字信号，从而实现对物体形状和尺寸的测量。

本文将为您介绍轮廓仪的使用方法和操作指导，以帮助您正确使用轮廓仪进行测量。

正文内容：1. 准备工作1.1 确保轮廓仪的正常工作状态。

检查仪器的电源和连接线是否正常，确保仪器没有损坏或松动的零件。

1.2 清洁物体表面。

在进行测量之前，应确保物体表面干净，没有灰尘或污垢，以避免对测量结果的影响。

2. 设置参数2.1 调整扫描速度。

根据物体的特性和所需的测量精度，选择合适的扫描速度。

较高的扫描速度适用于平滑的曲线，而较低的扫描速度适用于复杂的曲线。

2.2 选择合适的滤波器。

根据物体的表面特性，选择合适的滤波器以去除噪声和干扰信号，确保测量结果的准确性。

2.3 设置测量范围。

根据物体的尺寸和形状，设置合适的测量范围，以确保测量结果的有效性和稳定性。

3. 进行测量3.1 放置物体。

将待测量的物体放置在轮廓仪的工作台上，并固定好，以确保物体不会移动或晃动。

3.2 启动测量。

按下仪器上的测量按钮，开始进行测量。

轮廓仪将自动扫描物体表面的轮廓线，并将数据转化为数字信号。

3.3 观察和记录结果。

在测量完成后，观察轮廓仪上显示的测量结果，并记录下来。

确保记录准确的测量数值和相关信息，以备后续分析和应用。

4. 数据分析4.1 数据处理。

将测量结果导入计算机软件进行数据处理和分析。

根据需要，可以进行数据平滑、滤波、拟合等操作，以获取更准确的测量结果。

4.2 形状分析。

利用计算机软件对测量结果进行形状分析，如计算曲线的半径、曲率等参数，以获取更详细的物体形状信息。

4.3 结果解释。

根据测量结果和形状分析的数据，解释物体的形状特征和尺寸参数，提供有关物体的详细描述和评估。

5. 注意事项5.1 避免物体表面的反射。

在进行测量时，应避免物体表面有反射光线的干扰，以确保测量结果的准确性。

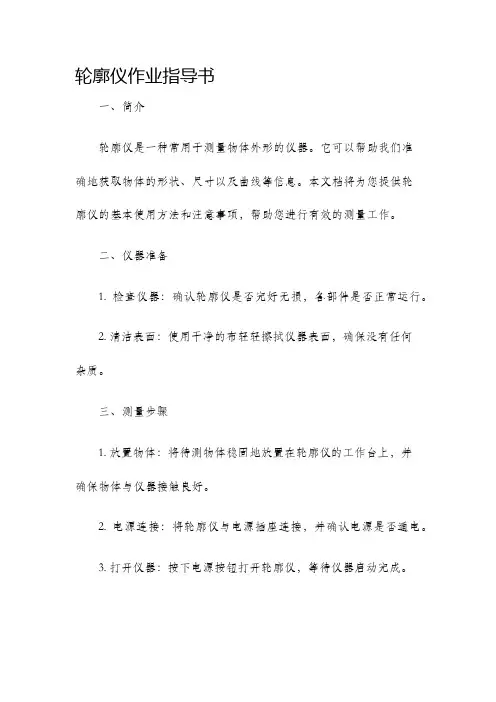

轮廓仪作业指导书一、简介轮廓仪是一种常用于测量物体外形的仪器。

它可以帮助我们准确地获取物体的形状、尺寸以及曲线等信息。

本文档将为您提供轮廓仪的基本使用方法和注意事项，帮助您进行有效的测量工作。

二、仪器准备1. 检查仪器：确认轮廓仪是否完好无损，各部件是否正常运行。

2. 清洁表面：使用干净的布轻轻擦拭仪器表面，确保没有任何杂质。

三、测量步骤1. 放置物体：将待测物体稳固地放置在轮廓仪的工作台上，并确保物体与仪器接触良好。

2. 电源连接：将轮廓仪与电源插座连接，并确认电源是否通电。

3. 打开仪器：按下电源按钮打开轮廓仪，等待仪器启动完成。

4. 设置参数：根据测量对象的特点，调整仪器的测量参数，如扫描速度、解析度等。

5. 开始测量：点击测量按钮开始测量，轮廓仪将自动扫描物体表面并记录相应数据。

6. 检查结果：测量完成后，仪器会自动显示测量结果。

请仔细检查数据是否准确无误。

7. 保存数据：将测量数据保存至电脑或其他存储设备中，便于后续数据分析和处理。

四、注意事项1. 使用环境：在使用轮廓仪时，应选择相对稳定的环境，避免强烈的震动和振动对测量结果的影响。

2. 避免污染：使用轮廓仪前，请确保物体表面干净无尘，避免灰尘或污渍对测量精度的干扰。

3. 固定物体：在进行测量时，应尽量保证待测物体的固定性，避免物体的移动对测量结果的影响。

4. 正确操作：按照使用说明书上的步骤正确操作轮廓仪，避免操作错误造成的测量误差。

5. 及时维护：定期检查轮廓仪的各个部件是否正常，如有异常及时维修或更换。

五、常见问题解答1. 为什么测量结果与实际值存在差异？测量结果与实际值存在差异可能是因为操作不当、环境干扰、仪器故障等原因。

请检查操作是否正确，环境是否稳定，及时维修或更换故障仪器。

2. 如何提高测量精度？提高测量精度可以从以下几个方面入手：保持物体表面的清洁；选择适当的测量参数；尽量减小环境干扰；定期校准仪器等。

3. 能否测量透明物体？轮廓仪一般用于测量非透明物体，对透明物体的测量效果可能受到影响。

轮廓仪操作规程
一、开机
接通电源,依次打开驱动器、电脑、打印机的电源开关,启动Tims软件。

二、测量准备
1、装上与工件相匹配的探针
2、将测量力调整为10mN
3、进行“测量器的初始化”
4、进行探针参数的设定,并利用标准球进行校正.
5、即使不更换探针,也要一个月将探针参数校正一次
三、测量
1、根据被测工件,设定相应的测量条件,调整好工件的位置。

2、按“测量”按钮、屏幕将实时显示形状,测量结束后,切换到分析画面,并显示测量数据.
3、对分析画面的形状进行取点、计算、打印.
四、如为了安全不得不按紧急停机按扭,解除紧急停机恢复开机前,请务必先排除导致紧急停机的原因,并确认设备已处于安全状态.
五、关机
依次关闭Tims软件、计算机、驱动器电源开关、打印机电源开关、电脑电源开关.
六、保养
1、每月一次用附带的注油器向驱动部润滑油供油孔内注入一滴专用润滑油。

2、对于柱杆的上下滑动面,请根据需要涂抹少量附带的润滑脂,然后让柱杆上下移动1-2次。

浙江明泰标准件有限公司
二00六年四月十七日。

轮廓仪作业指导书一、任务背景轮廓仪是一种用于测量物体轮廓形状的仪器，广泛应用于工业创造、医疗器械、汽车零部件等领域。

为了保证轮廓仪的正确使用和操作，制定本作业指导书，以提供详细的操作步骤和注意事项。

二、操作步骤1. 准备工作(1) 确保轮廓仪正常运行，检查仪器的电源、传感器、显示屏等部件是否正常。

(2) 清洁测量平台，确保平台表面干净无尘。

(3) 确保被测物体放置在测量平台上时稳定且不会滑动。

2. 开机与初始化(1) 按下电源按钮，等待轮廓仪启动。

(2) 在显示屏上选择相应的测量模式，如轮廓测量、表面测量等。

(3) 根据需要选择合适的测量参数，如测量范围、分辨率等。

(4) 点击初始化按钮，等待仪器完成初始化过程。

3. 测量操作(1) 将被测物体放置在测量平台上，并调整物体位置和方向，使其与测量平台平行。

(2) 使用轮廓仪的操作杆或者按钮，将测量探头挪移到被测物体的起始位置。

(3) 按下开始测量按钮，轮廓仪开始自动扫描物体轮廓。

(4) 等待测量完成后，保存测量数据或者进行进一步分析。

4. 数据处理与分析(1) 将测量数据导入计算机或者数据处理软件。

(2) 使用相应的软件工具对数据进行处理和分析，如生成轮廓图、计算尺寸等。

(3) 根据实际需求，进行数据的比对、统计和可视化展示。

5. 注意事项(1) 在操作轮廓仪前，应子细阅读并理解仪器的使用说明书。

(2) 在操作过程中，应注意保持测量平台的清洁，避免灰尘和污渍对测量结果的影响。

(3) 确保被测物体与测量平台接触良好，避免物体晃动或者滑动导致测量误差。

(4) 注意轮廓仪的测量范围和分辨率，选择合适的参数以保证测量精度。

(5) 在数据处理和分析过程中，应使用专业的软件工具，并按照像应的操作流程进行。

三、示例应用以汽车零部件的测量为例，使用轮廓仪进行尺寸测量和形状分析。

根据上述操作步骤，将汽车零部件放置在测量平台上，进行测量操作。

将测量数据导入计算机，使用专业软件进行数据处理和分析，生成汽车零部件的轮廓图和尺寸报告。

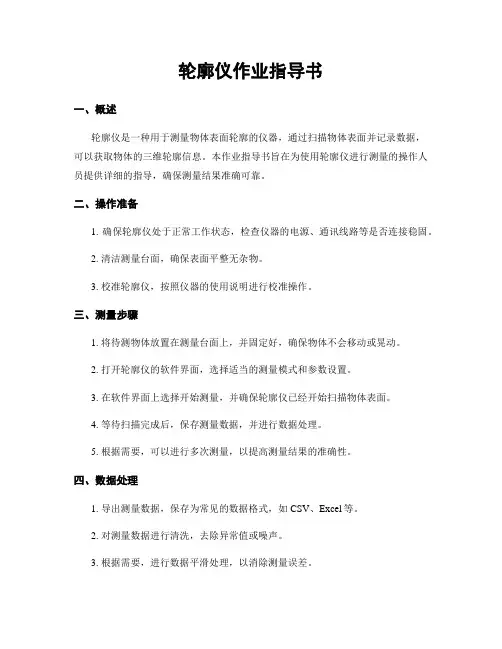

轮廓仪作业指导书一、概述轮廓仪是一种用于测量物体表面轮廓的仪器，通过扫描物体表面并记录数据，可以获取物体的三维轮廓信息。

本作业指导书旨在为使用轮廓仪进行测量的操作人员提供详细的指导，确保测量结果准确可靠。

二、操作准备1. 确保轮廓仪处于正常工作状态，检查仪器的电源、通讯线路等是否连接稳固。

2. 清洁测量台面，确保表面平整无杂物。

3. 校准轮廓仪，按照仪器的使用说明进行校准操作。

三、测量步骤1. 将待测物体放置在测量台面上，并固定好，确保物体不会移动或晃动。

2. 打开轮廓仪的软件界面，选择适当的测量模式和参数设置。

3. 在软件界面上选择开始测量，并确保轮廓仪已经开始扫描物体表面。

4. 等待扫描完成后，保存测量数据，并进行数据处理。

5. 根据需要，可以进行多次测量，以提高测量结果的准确性。

四、数据处理1. 导出测量数据，保存为常见的数据格式，如CSV、Excel等。

2. 对测量数据进行清洗，去除异常值或噪声。

3. 根据需要，进行数据平滑处理，以消除测量误差。

4. 进行数据分析，提取所需的轮廓信息，如最大高度、最小高度、曲率等。

5. 可以使用数据可视化工具，将测量结果以图表或三维模型的形式展示出来。

五、注意事项1. 在进行测量时，避免手部或其他物体接触测量台面或待测物体，以免影响测量结果。

2. 避免在强光下进行测量，以免光线干扰导致测量误差。

3. 注意保持测量环境的稳定性，避免风、震动等外界因素对测量结果的影响。

4. 定期对轮廓仪进行维护和保养，保持仪器的正常工作状态。

5. 在使用轮廓仪进行测量时，应遵守相关的安全操作规程，确保人员和设备的安全。

六、常见问题及解决方法1. 问题：测量结果出现异常值。

解决方法：检查待测物体是否有杂物或损坏，重新进行测量；检查轮廓仪的校准情况，重新进行校准。

2. 问题：测量结果不稳定。

解决方法：检查测量环境是否稳定，避免外界因素干扰；检查轮廓仪的固定情况，确保仪器稳定。

3. 问题：无法正常启动轮廓仪软件。

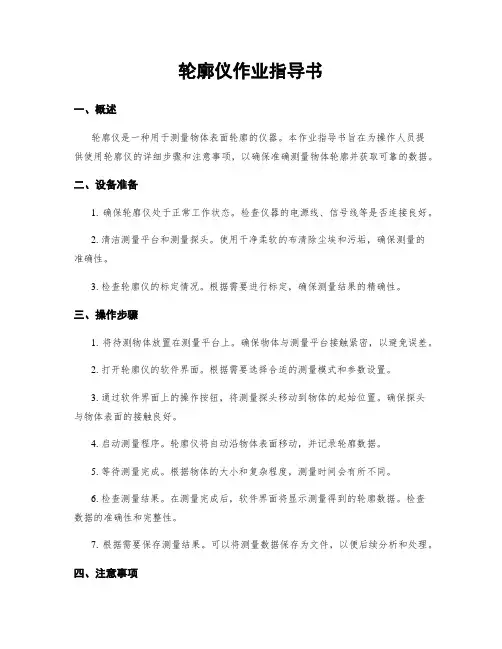

轮廓仪作业指导书一、概述轮廓仪是一种用于测量物体表面轮廓的仪器。

本作业指导书旨在为操作人员提供使用轮廓仪的详细步骤和注意事项，以确保准确测量物体轮廓并获取可靠的数据。

二、设备准备1. 确保轮廓仪处于正常工作状态。

检查仪器的电源线、信号线等是否连接良好。

2. 清洁测量平台和测量探头。

使用干净柔软的布清除尘埃和污垢，确保测量的准确性。

3. 检查轮廓仪的标定情况。

根据需要进行标定，确保测量结果的精确性。

三、操作步骤1. 将待测物体放置在测量平台上。

确保物体与测量平台接触紧密，以避免误差。

2. 打开轮廓仪的软件界面。

根据需要选择合适的测量模式和参数设置。

3. 通过软件界面上的操作按钮，将测量探头移动到物体的起始位置。

确保探头与物体表面的接触良好。

4. 启动测量程序。

轮廓仪将自动沿物体表面移动，并记录轮廓数据。

5. 等待测量完成。

根据物体的大小和复杂程度，测量时间会有所不同。

6. 检查测量结果。

在测量完成后，软件界面将显示测量得到的轮廓数据。

检查数据的准确性和完整性。

7. 根据需要保存测量结果。

可以将测量数据保存为文件，以便后续分析和处理。

四、注意事项1. 在操作轮廓仪之前，应仔细阅读并理解设备的操作手册和安全注意事项。

2. 在测量过程中，确保测量平台和测量探头的清洁和干燥。

3. 避免在强光下进行测量，以免影响测量结果的准确性。

4. 在测量前，应检查测量探头的磨损情况，如有损坏或磨损严重，应及时更换。

5. 在测量过程中，应保持测量探头与物体表面的接触良好，避免探头与物体发生摩擦或碰撞。

6. 避免在有较强电磁干扰的环境中进行测量，以免影响测量结果的准确性。

7. 定期对轮廓仪进行维护和校准，以确保测量结果的可靠性和准确性。

五、常见问题解决1. 无法启动轮廓仪软件：检查电源线和信号线是否连接良好，确保电源供应正常。

2. 测量结果不准确：检查测量探头和测量平台的清洁情况，确保没有灰尘或污垢影响测量结果。

3. 测量过程中出现异常噪声：检查周围环境是否存在电磁干扰，如有，尽量避免或采取屏蔽措施。

文件名称：表面粗糙度轮廓形状复合测量机操作指导书 版次 A 总页数 2 文件编号：MX/J7601-08-30 第 1次修订 页次 1一、操作说明：1、闭合控制柜开关，同时启动电脑，检测轮廓形状时，将驱动器的电源打开。

2、根据检测要求，选择安装对应的检测器，并将检测器存放台的切换开关（SW ）切换到相应的位置。

3、摘下测针保护套，测量机自检完毕后，打开ACCT 测量软件，使测量机进行检测准备阶段。

4、将显示画面切换到测量界面。

5、清洁工件，然后选择对应的工装装夹工件。

6、测量完成，进入分析界面分析检测结果并填写检测报告单，手动返回测针，从工装上取下工件。

二、标准块校正： 1、粗糙度检测校正1.1在粗糙度测量画面中，单击菜单的“校正”并选择其中的“校正”，按校正步骤进行校正。

1.2选择探针为“通常使用的探针”→ 选择校正方法为“利用标准片校正”→ 校正条件的标准值设定为标准片上的值3.21um ，校正倍率选±128um → 将标准片放置在水平调整台上 → 执行校正测量条件的设定：单击“编辑”，选择“基本条件”，测量速度选0.300mm/s ，移动返回速度6.000mm/s ，测量长度5λ，单击滤波器，勾选“使λs 有效”，“比”设300，波长设0.8mm ，单击去除形状，选择最小二乘直线，确定并执行测量。

1.3移动测针至图2位置，点击测量，将测量值与标准块标识的值进行对比，差值在±5%之内即为测针可用。

如果大于±5%，需分析测量出的曲线图（纵横放大倍率分别为2万和2千倍），观察波峰波、谷是否清楚，波峰是否尖锐，否则表示测针磨损或损坏。

图1 校正驱动器标准块的摆放及与测针位置 图2 校正测针标准块的摆放及与测针的位置2、轮廓形状检测校正2.1在轮廓形状测量画面中，单击菜单的“校正”并选择其中的“校正”，按校正步骤进行校正。

2.2选择探针中单击变更，探针设定为“通常使用的探针” 单击属性对校正参数进行设置：LH=348.5，LV=0,K=1,R1=0.025，单击“R1对应值”→ 选择校正方法为“球段差成批校正” 标准球校正装置为“E-MC-S34A/65A ”→ 设定校正条件为“标准球半径为6.35mm ”段差量=16mm,退避量=20mm → 设置校正装置：将16mm 的块规与标准球校正装置组合连接，并水平放置（如图3所示），将探针停在标准球的顶点上方（如图4所示），单击“工具”菜单中的“峰＆谷检测”，选择X 轴，轨迹范围=4mm,测量速度=0.3,检测方法= 圆计算移动速度=3,执行检测，系统自动找准X 方向最高点。

轮廓仪作业指导书一、任务背景轮廓仪是一种用于测量物体轮廓形状和尺寸的仪器。

它广泛应用于工业制造、质量控制、医学、建筑等领域。

本文旨在为使用轮廓仪进行测量的操作人员提供详细的作业指导，确保测量结果的准确性和一致性。

二、设备准备1. 确保轮廓仪处于良好的工作状态，检查仪器的电源、连接线和控制面板是否正常。

2. 准备待测物体，确保其表面光滑、干净，并且没有任何遮挡物。

三、操作步骤1. 打开轮廓仪电源，待仪器启动完成后，进入测量模式。

2. 将待测物体放置在轮廓仪的测量台上，并确保物体与测量台之间没有间隙。

3. 调整轮廓仪的焦距，使物体的轮廓清晰可见。

4. 在轮廓仪的控制面板上选择合适的测量模式，如轮廓测量、尺寸测量等。

5. 根据测量模式的要求，使用轮廓仪的探头或测量针对物体进行测量。

确保测量过程中探头与物体表面保持接触，并保持轻微的压力。

6. 在测量过程中，可以通过调整探头的位置、角度和深度来获取更准确的测量结果。

7. 当完成一次测量后，记录测量结果，并进行下一次测量。

四、数据处理1. 将测量结果导出至计算机或存储设备，以便后续处理和分析。

2. 使用专业的数据处理软件，对测量结果进行分析、计算和可视化展示。

3. 根据需要，可以生成测量报告或图表，以便更好地呈现和解释测量结果。

五、注意事项1. 在操作轮廓仪之前，必须熟悉仪器的使用说明书和安全操作规程。

2. 在测量过程中，要注意保持测量环境的稳定性，避免有风、震动或干扰物。

3. 确保待测物体表面干净，以免影响测量结果的准确性。

4. 在测量过程中，要注意探头与物体表面的接触状态，避免过度施加压力或造成损坏。

5. 定期对轮廓仪进行维护和校准，以确保仪器的准确性和可靠性。

六、常见问题及解决方法1. 问题：测量结果与实际尺寸有偏差。

解决方法：检查轮廓仪的校准状态，进行校准调整；确保测量过程中探头与物体表面保持良好的接触。

2. 问题：测量结果不稳定，波动较大。

解决方法：检查测量环境的稳定性，避免风、震动等干扰；检查探头是否损坏或需要更换。

轮廓测量仪操作规程轮廓测量仪操作规程轮廓测量仪能够对各种工件轮廓进行长度、高度、间距、水平距离、垂直距离、角度、圆弧半径等几何参数测量，并且具有强大的CNC功能，能进行一系列操作自动化，可高效率地进行测量作业。

一.操作步骤1．测量前准备。

2．开启电脑、打开机器电源开关、检查机器启动是否正常。

3．擦净工件被测表面。

二.测量1．将测针正确、平稳、可靠地移动在工件被测表而上。

2．工件固定确认工件不会出现松动或者其它因素导致测针与工件相撞的情况出现。

3．在仪器上设置所需的测量条件。

4．开始测量。

测量过程中不可触摸工件更不可人为震动桌子的情况产生。

5.测量量完毕，根据图纸对结果进行分析，标出结果，并保存、打印。

三.保养1．每天开机前及测量完毕后用高织纱棉布沾无水酒精清洁工装表面、测针、轨道。

2．平时不使用时将所有电源关闭，且将测针的保护套套上。

3．严禁用扫帚清扫地面，以免灰尘扬起。

4．对仪器进行全面的维护和精度调整。

四.维护1.测力标定如图1所示。

此界面用于对测针扫描时测量力的设置。

（图1）测力标定界面测力标定示意图，如图2所示。

（图2）测力标定示意图注意：请在专业人员的指导下进行测力标定和测杆摆动调整！下针尖测力设置：如图2所示。

1)把电子称放置在测量位置下方，把电子称清零（注意：电子称开机后自动清零，电子称显示的单位应为“g”）。

2)控制测针移到电子称上方。

3)软件上先设置“测力大小”（普通工件测力一般为7g），然后点击“设置”按钮，则输入框变为可编辑状态。

4)点击“向下测力”（绿色标志表示选中），此时测针向下接触电子称。

5)同时在主界面观察Z0光栅值，看摆杆是否处于水平位置（注意：测力标定应在摆杆处于水平位置时进行操作，摆杆处于水平位置时的Z0光栅值主要由机械安装确定，一般情况下，此时Z0光栅值等于0.000mm，具体参数见“测力标定”界面的提示值），若不处于水平位置，则上下移动Z 轴使Z0光栅值等于提示值即可。

轮廓仪高精度安全操作及保养规程前言轮廓仪是一种能够检测物体轮廓的仪器，广泛应用于工业生产和科学研究领域。

在使用轮廓仪时，需遵守操作规程，以确保检测结果的准确性和仪器的安全性。

本文将介绍轮廓仪的操作规程和保养要点，希望对使用轮廓仪的人员提供一些帮助。

操作规程1. 安装和调试轮廓仪的安装应由专业人员进行，确保固定牢靠，仪器平稳运行。

在调试时，需先进行基准校准，以确保数据的准确性。

调试前请检查仪器是否完好，如有问题请及时与售后服务联系。

2. 操作流程•准备工作：打开轮廓仪电源，将待测物体放在仪器下方并固定。

•启动仪器：打开软件并连接仪器，进行操作系统的启动和相应参数的设置。

•开始测量：点击“开始测量”按钮，轮廓仪就会开始工作并生成轮廓图形。

•结束测量：数据采集完成后，请在存储设备上保存数据，并关闭软件及电源。

3. 操作注意事项•操作时需佩戴手套，以防止手上的污渍或油脂粘附在轮廓仪上，影响测量结果。

•操作时应注意防抖动、防震动，并保持操作台面的水平状态。

•操作过程中，应避免直接接触仪器表面，以免对仪器造成损害。

•操作者应具备一定的专业知识，并遵守操作规程，以确保测量的准确性和仪器的安全性。

保养规程轮廓仪作为一种精密仪器，需要定期进行保养和维护，以确保长期的准确和稳定的性能。

以下是轮廓仪的保养规程：1. 日常保养•清洁：定期对仪器表面进行清洁，清除积尘和污物。

可使用软毛刷或清洁棉擦拭，但不要用尖锐刀具刮擦表面。

•消毒：仪器表面容易污染，需进行消毒处理。

可使用75%的酒精擦拭仪器表面，但不要用水直接清洗仪器。

•接线：定期检查仪器接头和线缆，以保证信号的正常传输。

2. 定期维护•校准：定期检查轮廓仪的校准状态，发现不正常状态及时进行校准调整。

•维修：如果发现无法校准或者设备出现损坏，请及时与售后服务联系。

•更换：定期更换轮廓仪的易损部件，如滑块、导轨、电机等。

结语以上为轮廓仪的高精度安全操作及保养规程。

使用轮廓仪时应遵守操作规程，定期进行保养和维护，以确保仪器的精度和使用寿命。

轮廓仪新测头校正步骤按开机步骤开机后，进入如图视窗，点击红色方框区域F8显示如图视窗，点击probe显示如图视窗，选择测针型号：WCD TA60，编号10133（新测针也可编著新的编号），点击ok进入在显示画面上点击F6选择一个量测模式，点击open进入如图视窗，点击F6，进入量测界面将陶瓷底座、标准块（60mm)放置于治具上1、调整测针与标准块上端接触，并利用键盘上的“↑”“↓”（或图右边红色线框中的↑和↓线圈）将测针位置调节到30000um处（如图左边红色线框所示2、然后点击图下方红色框内F10跳出如图对话框，选择量测范围±30000um并于下面框内打“√”，点击“next”进入下一步骤跳出此视窗，点击“next”进入下一步骤出现此视窗继续点击“next”跳出此视窗，将标准块从陶瓷底座上移走，点击“NEXT”注意：要留出足够的横向距离，防止测杆与标准块碰撞测头接触底座完成后，会出现右图对话框，点击红色方框中的“check prote toctor”进入下一步骤出现如图视窗后，再将标准块移至量测位置（如下图），点击“next”继续继续点击“next”出现如图视窗，将标准块移走并点击“next”继续出现如图“笑脸”视窗，点击finished完成，并移走陶瓷底座并同标准块存放适当位置继续回到如图视窗，进行标准陶瓷球校正将标准球放置于固定治具上，注意应使标准球的底座上的三个钢球固定于治具的横竖沟槽内点击图左红色线框内的图标，显示如图对话框，在对话框红色框内输入位置值20mm，点击OK继续进入此界面后（注意线框内的值），将测针找到陶瓷球最高点，并压下至7500um位置，再点击F7继续出现此视窗，输入测针移动距离：20量测节距：1量测速度：0.记录点数（自动生成）量测时间（自动生成）再点击OK继续回到此界面，点击红色方框内F12出现此视窗，按“next”继续此视窗输入标准球半径（14.99925），点击 “next”继续出现此视窗，按“next”继续（执行标准球的校正）在此视窗中，点击“finished”完成点击图左红色线框内的图标，显示如图对话框，在对话框红色框内输入位置值6mm，点击OK继续探针将自动执行量测量测过程将由左图蓝色线框中的红色曲线表示量测完毕后，一直点击弹出对话框中的“OK”，直至出现左图画面。

轮廓仪作业指导书一、任务背景轮廓仪是一种用于测量物体形状和轮廓的仪器，广泛应用于工业制造、医疗器械、汽车制造等领域。

为了确保轮廓仪的正确使用和操作，本文将提供一份详细的轮廓仪作业指导书，以帮助操作人员正确使用轮廓仪进行测量和数据分析。

二、操作准备1. 确保轮廓仪处于稳定的工作环境中，避免震动和干扰。

2. 检查轮廓仪的电源和连接线是否正常，确保设备可以正常启动和运行。

3. 清洁测量平台和传感器，确保表面干净、无灰尘和污渍。

三、启动轮廓仪1. 连接轮廓仪的电源线，并确保电源开关处于关闭状态。

2. 打开电源开关，等待轮廓仪启动完成。

3. 检查轮廓仪的显示屏，确保显示正常并无异常信息。

四、测量操作1. 将待测物体放置在轮廓仪的测量平台上，并确保物体与平台接触良好。

2. 调整轮廓仪的测量参数，包括测量范围、分辨率等，根据实际需求进行设置。

3. 使用轮廓仪的操作界面或按钮，启动测量程序。

4. 轮廓仪开始测量后，保持物体稳定不动，直到测量完成。

5. 测量完成后，轮廓仪将生成相应的测量数据和图形显示。

五、数据分析1. 导出轮廓仪测量数据，可以选择保存为Excel、CSV等格式。

2. 打开数据分析软件，导入轮廓仪测量数据文件。

3. 根据需要，进行数据处理和分析，如计算物体尺寸、形状偏差等。

4. 可以使用数据分析软件提供的工具，绘制图表和图形，以便更直观地展示测量结果。

六、维护与保养1. 定期清洁轮廓仪的测量平台和传感器，避免灰尘和污渍影响测量精度。

2. 定期检查轮廓仪的电源线和连接线，确保连接良好，避免因松动导致设备故障。

3. 注意避免轮廓仪的机械碰撞和震动，以免影响仪器的正常工作。

4. 根据厂商提供的维护手册，进行定期的维护保养工作，如更换零件、校准等。

七、安全注意事项1. 在操作轮廓仪时，应注意手部和其他身体部位的安全，避免受伤。

2. 确保轮廓仪的工作环境通风良好，避免有害气体积聚。

3. 不要将液体或金属物体等杂物放置在轮廓仪的测量平台上，以免损坏设备。

轮廓仪操作流程引言：轮廓仪（Contour Gauge）是一种测量和记录物体表面轮廓的工具。

它通常由一系列可移动小块组成，这些小块能够完美地适应物体表面的形状。

本文将介绍轮廓仪的操作流程，确保读者能够正确、高效地使用这一工具。

一、准备工作在开始使用轮廓仪之前，需要做一些准备工作以确保使用顺利进行。

具体步骤如下：1. 准备轮廓仪：确保轮廓仪干净、完整，并检查其结构是否正常。

2. 准备被测物体：清洁被测物体表面，确保表面平整、无灰尘或其他杂质。

3. 环境检查：确认工作环境明亮、通风良好，以提高操作效率和准确性。

二、操作步骤在完成准备工作后，可以按照以下步骤正确操作轮廓仪：1. 放置轮廓仪：将轮廓仪平放在被测物体的表面上，确保其与物体平行，并将轮廓仪的基部与物体之间保持适当的距离。

2. 调整小块位置：轻轻按压轮廓仪，使其小块适应物体表面的形状。

根据被测物体的曲线和轮廓，可以调整每个小块的位置，确保其与物体表面充分贴合。

3. 固定小块位置：在调整好小块位置后，使用轮廓仪上的锁定装置将小块固定在所需位置。

这样可以使小块保持正确的位置，以便于后续测量和记录。

4. 测量和记录：使用合适的测量工具（如尺子或卷尺），测量轮廓仪上小块之间的距离或物体表面的厚度。

将测量结果记录在纸上或电子设备中，确保准确无误。

5. 反复调整和测量：如果被测物体的形状复杂或需要更高精度的测量结果，则可以反复调整轮廓仪的小块位置，并进行多次测量和记录，以确保准确性和完整性。

三、注意事项在使用轮廓仪时，需要注意以下事项以确保操作的准确性和安全性：1. 小心操作：操作轮廓仪时应轻柔、小心，避免对被测物体或轮廓仪造成损害。

2. 注意稳定性：确保轮廓仪牢固地放置在被测物体表面上，以免出现移动或倾斜导致测量结果不准确。

3. 选用合适尺寸：在使用轮廓仪时，选择合适大小的小块，使其能够充分贴合被测物体表面，确保测量准确。

4. 高度调整：根据被测物体的高度和曲率变化，适时调整轮廓仪与物体表面的距离，确保测量结果的准确性。

轮廓仪作业指导书一、任务背景轮廓仪是一种用于测量物体轮廓形状的仪器。

它通过记录物体表面上一系列点的坐标，并将这些点连接起来，形成物体的轮廓线。

轮廓仪在工业制造、医疗影像、建筑设计等领域具有广泛的应用。

为了能够正确、高效地使用轮廓仪进行测量工作，本指导书将详细介绍轮廓仪的操作步骤和注意事项。

二、操作步骤1. 准备工作a. 确保轮廓仪的电源已连接并正常工作。

b. 清洁测量区域，确保物体表面没有灰尘、污渍等影响测量结果的物质。

c. 将待测物体放置在轮廓仪的测量台上，并固定好。

2. 启动轮廓仪软件a. 双击轮廓仪软件的图标，启动软件。

b. 在软件界面上选择相应的测量模式，如2D测量或3D测量。

3. 设置测量参数a. 根据待测物体的特点，设置适当的测量参数，包括测量精度、测量范围等。

b. 如需测量多个物体，可设置自动测量模式，以提高测量效率。

4. 进行测量a. 点击软件界面上的“开始测量”按钮，轮廓仪开始进行测量。

b. 在测量过程中，保持物体相对静止，避免干扰测量结果。

c. 根据软件提示，逐步移动轮廓仪的测量头，使其覆盖整个物体表面。

d. 在测量过程中，可以通过软件界面上的实时图像显示，确认测量是否准确。

5. 完成测量a. 当测量完成后，保存测量数据并生成测量报告。

b. 检查测量结果，确保测量数据的准确性。

c. 如需进一步分析测量数据，可导出数据到其他软件进行处理。

三、注意事项1. 确保轮廓仪的工作环境干净、稳定，避免尘埃、震动等干扰测量结果。

2. 在进行测量前，检查轮廓仪的各个部件是否正常工作，如有异常应及时联系维修人员。

3. 在测量过程中，避免与测量头直接接触物体表面，以免损坏测量头或物体。

4. 如需测量透明物体，应使用适当的涂层或背景，以提高测量的准确性。

5. 在测量过程中，注意保持物体相对静止，避免移动或摇晃，以确保测量结果的准确性。

6. 如需测量复杂形状的物体，可以分段进行测量，并将各段测量结果拼接在一起，以得到完整的轮廓线。

轮廓仪作业指导书
一、引言
轮廓仪是一种用来测量物体外形的仪器，可以精确地测量物体的轮廓曲线。

本作业指导书将详细介绍轮廓仪的使用方法和注意事项，以帮助用户正确地操作轮廓仪进行测量。

二、仪器概述
1. 型号和规格：请根据实际情况记录仪器的型号和规格，并确保使用的轮廓仪与本指导书相符。

2. 主要组成：轮廓仪主要由测量装置、显示屏和操作面板等部分组成。

在使用前，请确保仪器各部分完好并连接正常。

三、使用步骤
1. 准备工作
a. 将轮廓仪放置在平稳的工作台上，并确保仪器与电源连接良好。

b. 打开电源开关，待仪器启动完成后，检查显示屏是否正常显示。

2. 设置测量参数
a. 根据需要选择测量的单位，可选择毫米、厘米或英寸等单位进行测量。

b. 设置测量的起点和终点，可根据实际需要在操作面板上进行设置。

3. 测量操作
a. 将待测物体放置在轮廓仪的测量平台上，并轻轻按压以固定物体位置。

b. 轻触操作面板上的测量按钮，仪器开始进行测量。

在测量过程中，保持物体的固定不动，以保证测量结果的准确性。

c. 测量完成后，读取显示屏上的测量结果。

务必注意，不要将手指触摸或擦拭显示屏表面。

四、注意事项。
