3503-J117隔热工程质量验收记录

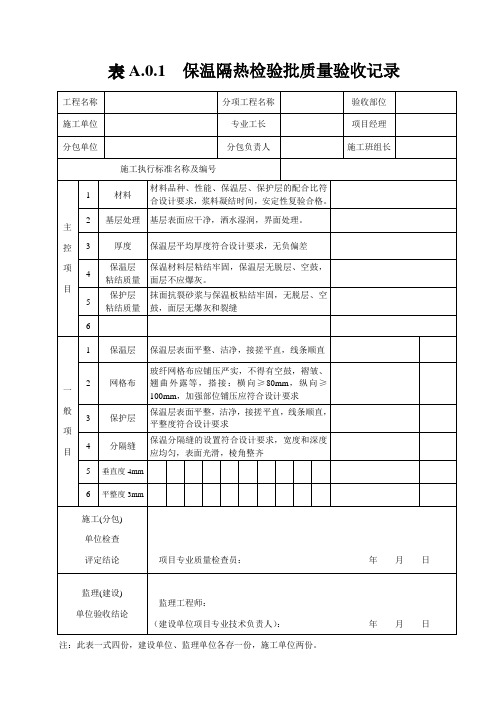

表A.0.1 保温隔热检验批质量验收记录
注：此表一式四份，建设单位、监理单位各存一份，施工单位两份。

表D.0.1 保温隔热系统观感质量检测验收记录
注：此表一式四份，建设单位、施工单位、监理单位、城建档案馆各存一份。

表A.0.2 保温隔热分项工程质量验收记录
注：此表一式四份，建设单位、施工单位、监理单位、城建档案馆各一份。

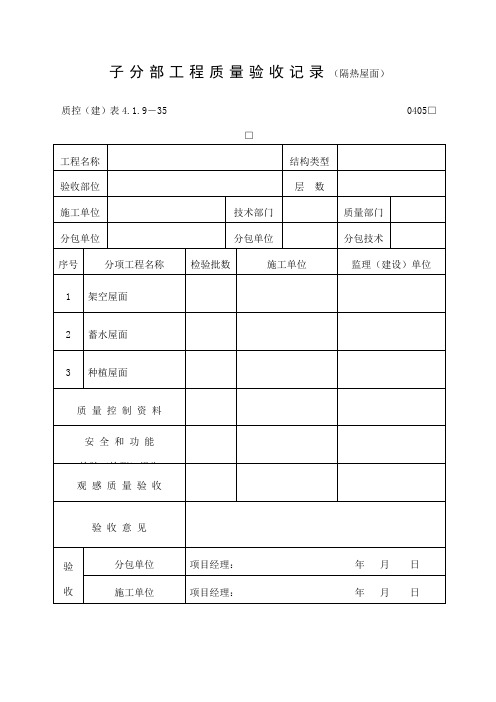

表A.0.3 保温隔热子分部工程质量验收记录
注：此表一式四份，建设单位、施工单位、监理单位、城建档案馆各一份。

表C.0.1 保温隔热系统隐蔽工程施工质量验收记录
监理（建设）单位验收结论监理工程师（建设单位项目负责人）：
年月日
注：此表一式四份，建设单位、施工单位、监理单位、城建档案馆各存一份。

SHT3503附录A 通用表填写格式及说明SH/T 3503-2007附录A规范性附录列出了交工技术文件通用表。

该表包括封面、交工技术文件总目录、交工技术文件目录、交工技术文件说明、开工报告、工程中间交接证书、工程交工证书、交工技术文件移交证书、重大质量事故处理报告、工程变更一览表、隐蔽工程记录、工程联络单、合格焊工登记表、无损检测人员登记表、开箱检验记录、防腐工程质量验收记录、隔热工程质量验收记录、接地电阻测量记录、安全阀调整试验记录、安全附件安装检验记录、射线检测结果确认表和射线检测报告。

这些文件都有其特定的名称编号和页次。

工程中间交接证书和工程交工证书是交工技术文件中的重要文件。

工程中间交接证书记录了工程在中间阶段的交接情况，工程交工证书则记录了工程的最终交工情况。

交工技术文件移交证书用于确认交工技术文件的移交情况。

重大质量事故处理报告是记录重大质量事故处理情况的文件。

工程变更一览表记录了工程变更情况。

隐蔽工程记录用于记录隐蔽工程的施工情况。

工程联络单用于记录工程的联络情况。

合格焊工登记表和无损检测人员登记表分别用于记录合格焊工和无损检测人员的情况。

开箱检验记录、防腐工程质量验收记录和隔热工程质量验收记录记录了工程的开箱检验、防腐工程质量验收和隔热工程质量验收情况。

接地电阻测量记录、安全阀调整试验记录和安全附件安装检验记录分别记录了接地电阻测量、安全阀调整试验和安全附件安装检验的情况。

射线检测结果确认表用于确认射线检测结果，射线检测报告则记录了射线检测情况。

承包单位可以包括施工单位、设计单位、采购单位等。

工程名称为XXX1000万吨/年炼油系统改造工程800万吨/年常减压装置，单元名称为炉区，卷名为设备安装工程卷，册名为加热炉安装工程册。

建设单位、监理单位、承包单位、项目经理、项目总监需要在相应的日期下签章。

表格填写说明：此表格用于总承包的工程项目的专业交工技术文件册的封面。

交工技术文件由施工单位编制，总承包单位审查合格后提交监理单位审查。

目录一、交工技术文件通用表3503-J101A封面3503-J101B封面3503-J101C封面3503-J101D封面3503-J102交工技术文件总目录3503-J103交工技术文件目录3503-J104交工技术文件说明3503-J105A开工报告3503-J105B开工报告3503-J106A工程中间交接证书3503-J106B工程中间交接证书3503-J107A工程交工证书3503-J107B工程交工证书3503-J108A交工技术文件移交证书3503-J108B交工技术文件移交证书3503-J109重大质量事故处理报告3503-J110工程变更一览表3503-J111隐蔽工程记录3503-J112工程联络单3503-J113合格焊工登记表3503-J114无损检测人员登记表3503-J115A开箱检验记录（一）3503-J115B开箱检验记录（二）3503-J116防腐工程质量验收记录3503-J117隔热工程质量验收记录3503-J118接地电阻测量记录3503-J119安全阀调整试验记录3503-J120安全附件安装检验记录3503-J121射线检测结果确认表3503-J122-1射线检测报告（一）3503-J122-2射线检测报告（二）3503-J123-1焊缝超声检测报告（一）3503-J123-2焊缝超声检测报告（二）3503-J124-1材料超声检测报告（一）3503-J124-2材料超声检测报告（二）3503-J125-1超声测厚报告（一）3503-J125-2超声测厚报告（二）3503-J126-1磁粉检测报告（一）3503-J126-2磁粉检测报告（二）3503-J127-1渗透检测报告（一）3503-J127-2渗透检测报告（二）3503-J128金属材料化学成分分析检验报告3503-J129硬度检验报告3503-J130垫铁隐蔽记录3503-J131-1设备、材料质量证明文件一览表（一）3503-J131-2设备、材料质量证明文件一览表（二）二、交工技术文件土建工程用表3503-J201地基验槽（坑）记录3503-J202地基处理记录3503-J203工程定位测量记录3503-J204设备基础复测记录3503-J205块体式设备基础允许偏差项目复测记录3503-J206整体框架式设备基础允许偏差项目复测记录3503-J207-1储罐基础允许偏差项目复测记录（一）3503-J207-2储罐基础允许偏差项目复测记录（二）3503-J208球形储罐基础允许偏差项目复测记录3503-J209基础沉降观测记录3503-J210水池蓄水试验记录三、交工技术文件设备安装工程用表3503-J301机器安装检验记录3503-J302轴对中记录3503-J303机组轴对中记录3503-J304空冷式换热器风机安装检验记3503-J305机器组装质量确认记录3503-J306机器单机试车记录3503-J307机组试车条件确认记录3503-J308-1往复式压缩机试车记录（一）3503-J308-2往复式压缩机试车记录（二）3503-J309-1离心式压缩机试车记录（一）3503-J309-2离心式压缩机试车记录（二）3503-J309-3离心式压缩机试车记录（三）3503-J310-1汽轮机、燃气轮机试车记录（一）3503-J310-2汽轮机、燃气轮机试车记录（二）3503-J311电动机试车记录3503-J312变速器试车记录3503-J313釜类设备安装检验记录3503-J314立式设备安装检验记录3503-J315卧式设备安装检验记录3503-J316塔盘安装检验记录3503-J317设备填充检验记录3503-J318催化反应、沉降器附件安装检验记录3503-J319催化再生器附件安装检验记录3503-J320立式圆筒形储罐组装质量检验记录3503-J321立式圆筒形储罐试验记录3503-J322湿式气柜组装质量检验记录3503-J323湿式气柜试验记录3503-J324干式气柜组装质量检验记录3503-J325干式气柜试验记录3503-J326火炬塔架和管筒安装检验记录3503-J327隔热耐磨衬里质量检验记录3503-J328换热设备耐压和严密性试验记录3503-J329设备耐压、严密性试验记录3503-J330常压设备热处理报告3503-J331管式炉炉体钢结构安装检验记录3503-J332炉管通球试验记录3503-J333管式炉附件安装质量检验记录3503-J334耐火砖砌筑炉衬质量检验记录3503-J335耐火浇注料炉衬质量检验记录3503-J336耐火纤维模块炉衬质量检验记录四、交工技术文件管道安装工程用表3503-J401管道组成件验证性和补充性检验记录3503-J402阀门试验确认表3503-J403弹簧支、吊架安装检验记录3503-J404滑动、固定管托安装检验记录3503-J405管道补偿器安装检验记录3503-J406-1管道系统耐压试验条件确认与试验记录（一）3503-J406-2管道系统耐压试验条件确认与试验记录（二）3503-J407管道系统泄漏性、真空试验条件确认与试验记录3503-J408管道吹扫、清洗检验记录3503-J409给排水压力管道耐压试验条件确认与试验记录3503-J410给排水无压力管道闭水试验条件确认与试验记录3503-J411-1管道焊接接头热处理报告（一）3503-J411-2管道焊接接头热处理报告（二）3503-J412-1管道焊接接头射线检测比例确认表（一）3503-J412-2管道焊接接头射线检测比例确认表（二）3503-J413管道静电接地测试记录五、交工技术文件电气安装工程用表3503-J501电气设备试验项目确认表3503-J502交流电动机安装检验与空载运行记录3503-J503变压器安装检验记录3503-J504高、低压开关柜安装检验记录3503-J505保护、控制盘（屏）安装检验记录3503-J506直流系统、不间断电源（UPS）安装检验记录3503-J507电缆敷设与绝缘检测记录3503-J508火灾自动报警系统安装检验记录六、交工技术文件仪表安装工程用表3503-J601 DCS机柜、仪表盘操作台安装检验记录3503-J602综合控制系统基本功能检测记录3503-J603报警、联锁系统与可编程序控制系统调试记录3503-J604 DCS、SIS送电条件确认表3503-J605仪表设备校验项目确认表3503-J606联校试验条件确认表3503-J607联校调试记录3503-J608仪表管道耐压、严密性试验记录3503-J609仪表管道泄漏性、真空度试验条件确认与试验记录。

工程名称：
隔热工程质量验收记录
单元名称：
隔
热
部
位
隔
热
结
构
检查项目与要求检查结果
原材料符合设计及有关规范要求，具有出厂质量证明文件及复验报告
设备、管道按规定进行了强度、严密性试验，防腐涂层完毕
具有工序交接记录
检查口、人孔、观察孔以及管件等处隔热结构周围做成45°斜坡，并做防潮层密封
管支、托架处的隔热层结构不影响活动面的自由伸缩
成型制品同层错缝、内外层压缝，伸缩缝留置正确，嵌缝充填或粘贴紧密、厚度偏
隔差符合规范规定
热缠裹材料同层靠紧，内外层缠裹方向相反，接缝错开，厚度偏差符合规范规定
层
散状材料和浇注材料，填充密实、均匀，厚度偏差符合规范规定
防
潮粘贴于隔热层上，无脱落和鼓包现象，表面平整，厚度符合规范规定
层
保
金属保护层应压边，搭接缝、表面平整度符合规范规定，无脱壳和凹凸不平
护卷材保护层应紧贴表面，无褶皱和开裂
层
抹面保护层应平整、光滑，端部棱角整齐，无显著裂纹，表面平整度符合规范规定
验收结论：
建设 / 专业
工程师：监理单位
总承包单位
专业工程师：
施工单位
专业工程师：
质量检验员：
施工班组长：
日期：年月日日期：年月日日期：年月日。

SH/T 3503-J117隔热工程质量验收记录
工程名称：
单元名称：
隔热部位
隔热结构
检查项目与要求检查结果
原材料符合设计及有关规范要求，具有出厂质量证明文件及复验报告
设备、管道按规定进行了强度、严密性试验，防腐涂层完毕具有工序交接记录
检查口、人孔、观察孔以及管件等处隔热结构周围做成45°斜坡，并做防潮层密封
管支、托架处的隔热层结构不影响活动面的自由伸缩
隔热层成型制品同层错缝、内外层压缝，伸缩缝留置正确，嵌缝充填或粘贴紧密、厚度偏差符合规范规定
缠裹材料同层靠紧，内外层缠裹方向相反，接缝错开，厚度偏差符合规范规定
散状材料和浇注材料，填充密实、均匀，厚度偏差符合规范规定
防潮层粘贴于隔热层上，无脱落和鼓包现象，表面平整，厚度符合规范规定
保护金属保护层应压边，搭接缝、表面平整度符合规范规定，无脱壳和凹凸不平
卷材保护层应紧贴表面，无褶皱和开裂
层抹面保护层应平整、光滑，端部棱角整齐，无显著裂纹，表面平整度符合规范规定
验收结论：
建设/ 监理单位总承包单位施工单位
专业工程师：
日期：年月日
专业工程师：
日期：年月
日
专业工程师：
质量检验员：
施工班组长：
日期：年月
日。
