孔明锁根解法图

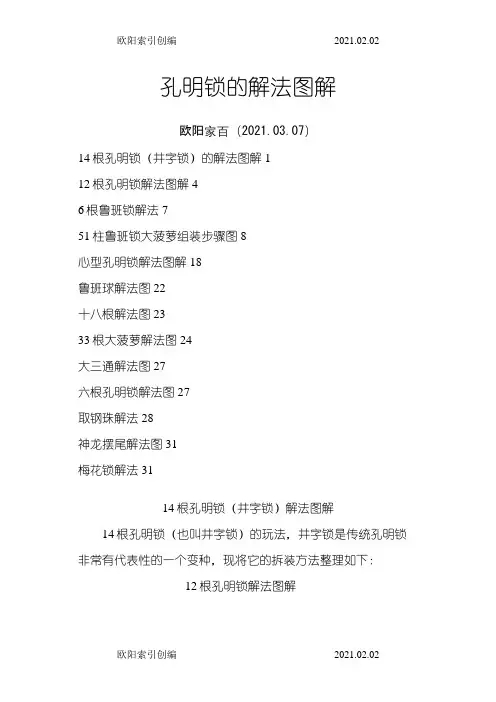

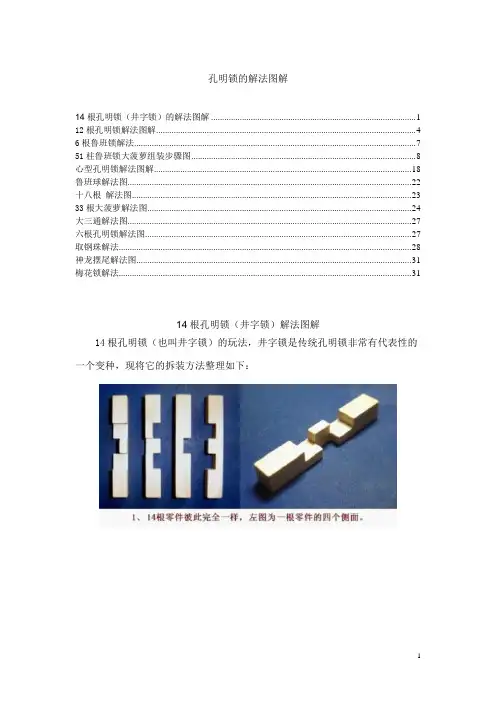

孔明锁的解法图解14根孔明锁（井字锁）的解法图解 (1)12根孔明锁解法图解 (4)6根鲁班锁解法 (7)51柱鲁班锁大菠萝组装步骤图 (8)心型孔明锁解法图解 (18)鲁班球解法图 (22)十八根解法图 (23)33根大菠萝解法图 (24)大三通解法图 (27)六根孔明锁解法图 (27)取钢珠解法 (28)神龙摆尾解法图 (31)梅花锁解法 (31)14根孔明锁（井字锁）解法图解14根孔明锁（也叫井字锁）的玩法，井字锁是传统孔明锁非常有代表性的一个变种，现将它的拆装方法整理如下：12根孔明锁解法图解首先，被六根孔明锁折磨过的朋友大可放宽心，因为十二根的反而简单些，我们今天要说的十二根孔明锁比6根的要简单，简单到5张图就可以教会你拆装这种看起来有点古怪的小东西，说是5张图其实只有第1、2、5三张比较重要，其它两张可有可无的。

因为我拿到这小东西的时候对它完全没有概念，所以我就按照我一点一点认识它的过程来讲，这样就完全不需要记口诀背公式，只要稍稍动脑子想一下一切就水到渠成了。

我会尽量说得清楚些，有问题的朋友可以留言。

只需要关键提示的朋友如果觉得文字太多，可以直接看图和黑体部分的文字。

当然，就像故事当中的主角开始总要走点弯路一样，挨个晃过12根木条之后，你会发现这里面不存在可以单独拆下来的一根（六根孔明锁有那么一根）。

不过不用担心，一根不行我们来试试两根，因为之前无数人的尝试告诉我们，这个密室一定是可以打开的。

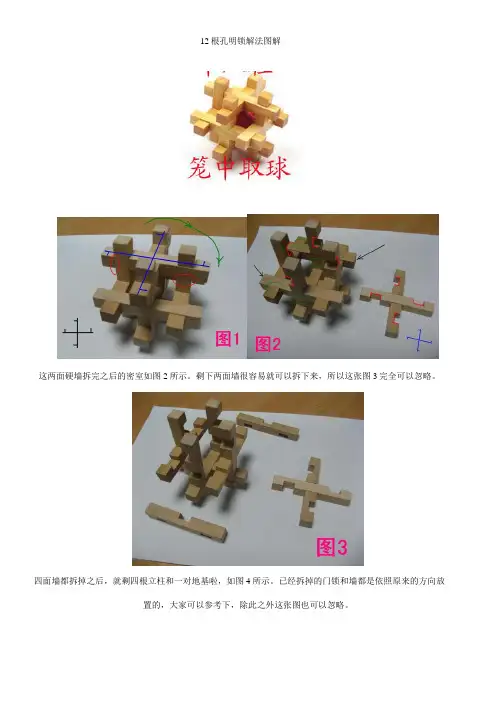

这两面硬墙拆完之后的密室如图2所示。

剩下两面墙很容易就可以拆下来，所以这张图3完全可以忽略。

四面墙都拆掉之后，就剩四根立柱和一对地基啦，如图4所示。

已经拆掉的门锁和墙都是按照原来的方向放置的，大家可以参考下，除此之外这张图也可以忽略。

现在大家应该已经将整个密室破坏掉了吧。

下面该进行建设性的工作了。

在盖房子之前我们首先要了解一下所用的材料——木条。

如图5所示，这十二根木条其实只有三种形状（蓝框所圈，是不是觉得一下子简单很多啊），每根木条有三个凹槽，最后房子盖好时这些凹槽全部都要跟其它木条的凹槽咬合上。

12根孔明锁解法图解这两面硬墙拆完之后的密室如图2所示。

剩下两面墙很容易就可以拆下来，所以这张图3完全可以忽略。

四面墙都拆掉之后，就剩四根立柱和一对地基啦，如图4所示。

已经拆掉的门锁和墙都是按照原来的方向放置的，大家可以参考下，除此之外这张图也可以忽略。

现在大家应该已经将整个密室破坏掉了吧。

下面该进行建设性的工作了。

在盖房子之前我们首先要了解一下所用的材料——木条。

如图5所示，这十二根木条其实只有三种形状（蓝框所圈，是不是觉得一下子简单很多啊），每根木条有三个凹槽，最后房子盖好时这些凹槽全部都要跟其它木条的凹槽咬合上。

对于我们盖密室来说，这十二根木条可分三类（图5红框所示），最左边一对对称的木条作为十字门锁，中间两对有一半是对称的木条用来做柱子，这半截对称的部分正好跟门锁咬合上，所以安装的时候注意凹槽方向要一致，剩下半截全部一样的部分用来跟地基咬合，具体安装方式参考前面几张图即可，我就不啰嗦了。

至于剩下六根，就是地基和墙了，这部分工作完全没有技术含量，需要的话参考上面的图即可，因为整个过程是可逆的，怎么拆就怎么装。

在最后封上密室大门之前，你还可以放点小东西进去，这样如果有人想要把它拿出来可就要费点脑筋了。

当然你也可以放一个六根的孔明锁进去。

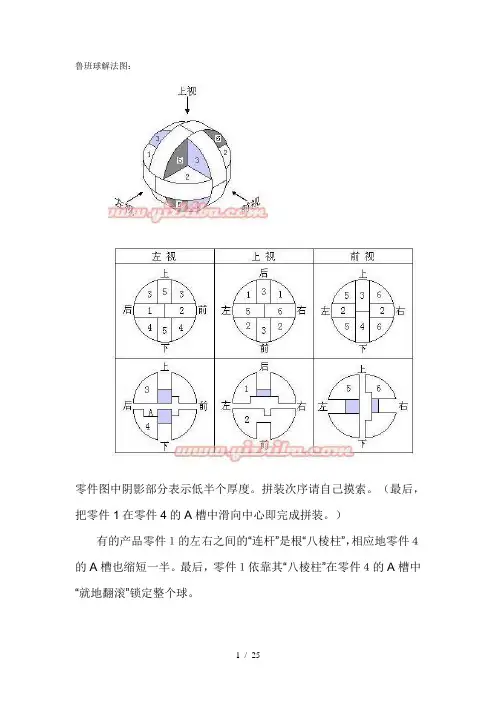

鲁班球解法图零件图中阴影部分表示低半个厚度。

拼装次序请自己摸索。

（最后，把零件1在零件4的A槽中滑向中心即完成拼装。

）有的产品零件１的左右之间的“连杆”是根“八棱柱”，相应地零件４的A槽也缩短一半。

最后，零件１依靠其“八棱柱”在零件４的A槽中“就地翻滚”锁定整个球。

安装方法十八根大菠萝解法图大三通解法图六根孔明锁解法图图3 图4 图5 图6取钢珠解法神龙摆尾解法图梅花锁解法小九通潜伏解法心心相映八面玲珑24锁连锁六块拼41。

孔明锁图解大全图解多种孔明锁鲁班锁详细解法可打印鲁班锁6根解法12根孔明锁解法图解这两面硬墙拆完之后的密室如图2所示。

剩下两面墙很容易就可以拆下来，所以这张图3完全可以忽略。

四面墙都拆掉之后，就剩四根立柱和一对地基啦，如图4所示。

已经拆掉的门锁和墙都是按照原来的方向放置的，大家可以参考下，除此之外这张图也可以忽略。

现在大家应该已经将整个密室破坏掉了吧。

下面该进行建设性的工作了。

在盖房子之前我们首先要了解一下所用的材料——木条。

如图5所示，这十二根木条其实只有三种形状（蓝框所圈，是不是觉得一下子简单很多啊），每根木条有三个凹槽，最后房子盖好时这些凹槽全部都要跟其它木条的凹槽咬合上。

对于我们盖密室来说，这十二根木条可分三类（图5红框所示），最左边一对对称的木条作为十字门锁，中间两对有一半是对称的木条用来做柱子，这半截对称的部分正好跟门锁咬合上，所以安装的时候注意凹槽方向要一致，剩下半截全部一样的部分用来跟地基咬合，具体安装方式参考前面几张图即可，我就不啰嗦了。

至于剩下六根，就是地基和墙了，这部分工作完全没有技术含量，需要的话参考上面的图即可，因为整个过程是可逆的，怎么拆就怎么装。

在最后封上密室大门之前，你还可以放点小东西进去，这样如果有人想要把它拿出来可就要费点脑筋了。

当然你也可以放一个六根的孔明锁进去。

鲁班球解法图零件图中阴影部分表示低半个厚度。

拼装次序请自己摸索。

（最后，把零件1在零件4的A槽中滑向中心即完成拼装。

）有的产品零件１的左右之间的“连杆”是根“八棱柱”，相应地零件４的A 槽也缩短一半。

最后，零件１依靠其“八棱柱”在零件４的A槽中“就地翻滚”锁定整个球。

安装方法十八根大菠萝解法图大三通解法图六根孔明锁解法图图3 图4 图5 图6取钢珠解法神龙摆尾解法图梅花锁解法小九通潜伏解法心心相映八面玲珑24锁。

零件图中阴影部分表示低半个厚度。

拼装次序请自己摸索。

（最后，把零件1在零件4的A槽中滑向中心即完成拼装。

）有的产品零件１的左右之间的“连杆”是根“八棱柱”，相应地零件４的A槽也缩短一半。

最后，零件１依靠其“八棱柱”在零件４的A槽中“就地翻滚”锁定整个球。

33根大菠萝解法图心锁解法图：六根孔明锁解法图：图1 图2图3 图4图5 图6取钢珠解法：神龙摆尾解法图：梅花锁解法大菠萝（9根）:14根孔明锁（井字锁）:球型孔明锁：木质心锁的解法：九柱型鲁班锁九柱型鲁班锁（有的称“第三代孔明锁”），其九根方柱的榫形如图1：拼装完成后（图2），它看上去好像：“四根”穿过“三根”而抱住“两根”，“三根”穿过“两根”而抱住“四根”，“两根”穿过“四根”而抱住“三根”。

.请记住这些特征。

按图1和图2所给出的相互位置等信息，先拼拼看。

实在拼不成，再看给出的提示。

图2中各柱上*号标记在图1中的相应方位为：（图1中看得到的已打了*号）左（右）指左（右）端。

提示：依次拼装各柱——1+2+8+4+5+6+7+3+9。

其中加柱7时，柱6要临时下降一些，等装好7后，6再上升复位。

加柱9时，柱4要临时前伸，插好9后，4再复位。

注意柱9不要倒插，其短端应在上。

这样，全部完成后，柱9的缺口没有外露的。

其它各柱的缺口也都不外露。

提示：依次拼装各柱——9+7+4+8+6+5。

其中加柱5时，先临时抬升柱8，再把“8＋6＋4”组件临时左移，则柱8、9之间出现间隙，柱5即可进入。

七星结：完成图见图4。

8＋5与9＋3之“穿插”是“平齐”的，并无半个单元的“位错”。

据图1和图4，能完成吗？(“上”指“上端”，“前”指“前端”。

)提示：依次拼——7＋9＋8＋5＋3＋4＋2。

装柱2时，9连同7一起暂时后移，使9和3之间出现间隙，柱2即可进入。

提示：1＋2＋9＋4＋3＋5＋（8＋7）。

其中拼好柱5 后，将前六件（组件）暂放一边,拼好（8＋7）。

再把六件组件中的柱5临时前移，使柱9和3之间出现方形通孔。

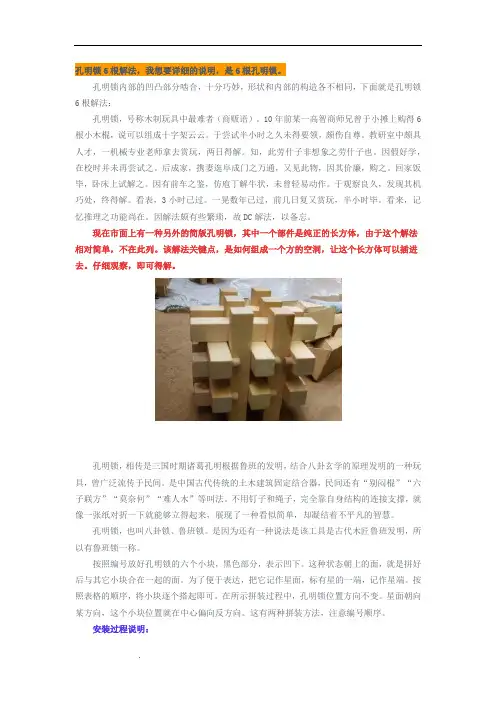

孔明锁6根解法，我想要详细的说明，是6根孔明锁。

孔明锁内部的凹凸部分啮合，十分巧妙，形状和内部的构造各不相同，下面就是孔明锁6根解法：孔明锁，号称木制玩具中最难者（商贩语）。

10年前某一高智商师兄曾于小摊上购得6根小木棍，说可以组成十字架云云。

于尝试半小时之久未得要领，颇伤自尊。

教研室中颇具人才，一机械专业老师拿去赏玩，两日得解。

知，此劳什子非想象之劳什子也。

因假好学，在校时并未再尝试之。

后成家，携妻逛阜成门之万通，又见此物，因其价廉，购之。

回家饭毕，卧床上试解之。

因有前车之鉴，仿庖丁解牛状，未曾轻易动作。

于观察良久，发现其机巧处，终得解。

看表，3小时已过。

一晃数年已过，前几日复又赏玩，半小时毕。

看来，记忆推理之功能尚在。

因解法颇有些繁琐，故DC解法，以备忘。

现在市面上有一种另外的简版孔明锁，其中一个部件是纯正的长方体，由于这个解法相对简单，不在此列。

该解法关键点，是如何组成一个方的空洞，让这个长方体可以插进去。

仔细观察，即可得解。

孔明锁，相传是三国时期诸葛孔明根据鲁班的发明，结合八卦玄学的原理发明的一种玩具，曾广泛流传于民间。

是中国古代传统的土木建筑固定结合器，民间还有“别闷棍”“六子联方”“莫奈何”“难人木”等叫法。

不用钉子和绳子，完全靠自身结构的连接支撑，就像一张纸对折一下就能够立得起来，展现了一种看似简单，却凝结着不平凡的智慧。

孔明锁，也叫八卦锁、鲁班锁。

是因为还有一种说法是该工具是古代木匠鲁班发明，所以有鲁班锁一称。

按照编号放好孔明锁的六个小块，黑色部分，表示凹下。

这种状态朝上的面，就是拼好后与其它小块合在一起的面。

为了便于表达，把它记作星面，标有星的一端，记作星端。

按照表格的顺序，将小块逐个搭起即可。

在所示拼装过程中，孔明锁位置方向不变。

星面朝向某方向，这个小块位置就在中心偏向反方向。

这有两种拼装方法，注意编号顺序。

安装过程说明：第1根与第2根的安装如下图二所示，注意“1”中间凸出来的部分放置在右边，将“2”锯割得少一些（也即完整部分长一些）的一头放左边。

12根孔明锁解法图解这两面硬墙拆完之后的密室如图2所示。

剩下两面墙很容易就可以拆下来，所以这张图3完全可以忽略。

四面墙都拆掉之后，就剩四根立柱和一对地基啦，如图4所示。

已经拆掉的门锁和墙都是依照原来的方向放置的，大家可以参考下，除此之外这张图也可以忽略。

现在大家应该已经将整个密室破坏掉了吧。

下面该进行建设性的工作了。

在盖房子之前我们首先要了解一下所用的资料——木条。

如图5所示，这十二根木条其实只有三种形状（蓝框所圈，是不是觉得一下子简单很多啊），每根木条有三个凹槽，最后房子盖好时这些凹槽全部都要跟其它木条的凹槽咬合上。

对于我们盖密室来说，这十二根木条可分三类（图5红框所示），最左边一对对称的木条作为十字门锁，中间两对有一半是对称的木条用来做柱子，这半截对称的部分正好跟门锁咬合上，所以装置的时候注意凹槽方向要一致，剩下半截全部一样的部分用来跟地基咬合，具体装置方式参考前面几张图即可，我就不啰嗦了。

至于剩下六根，就是地基和墙了，这部分工作完全没有技术含量，需要的话参考上面的图即可，因为整个过程是可逆的，怎么拆就怎么装。

在最后封上密室大门之前，你还可以放点小东西进去，这样如果有人想要把它拿出来可就要费点脑筋了。

当然你也可以放一个六根的孔明锁进去。

鲁班球解法图零件图中阴影部分暗示低半个厚度。

拼装次序请自己摸索。

（最后，把零件1在零件4的A槽中滑向中心即完成拼装。

）有的产品零件１的左右之间的“连杆”是根“八棱柱”，相应地零件４的A槽也缩短一半。

最后，零件１依靠其“八棱柱”在零件４的A槽中“就地翻滚”锁定整个球。

装置方法十八根大菠萝解法图大三通解法图六根孔明锁解法图图3 图4图5 图6取钢珠解法神龙摆尾解法图梅花锁解法小九通潜伏解法心心相映八面见光24锁连锁六块拼。

网传各类孔明锁解法汇总神龙摆尾解法图六根孔明锁解法图图3 图4图5 图612根孔明锁解法图解首先，被六根孔明锁折磨过的朋友大可放宽心，因为十二根的反而简单些，我们今天要说的十二根孔明锁比6根的要简单，简单到5张图就可以教会你拆装这种看起来有点古怪的小东西，说是5张图其实只有第1、2、5三张比较重要，其它两张可有可无的。

因为我拿到这小东西的时候对它完全没有概念，所以我就按照我一点一点认识它的过程来讲，这样就完全不需要记口诀背公式，只要稍稍动脑子想一下一切就水到渠成了。

我会尽量说得清楚些，有问题的朋友可以留言。

只需要关键提示的朋友如果觉得文字太多，可以直接看图和黑体部分的文字。

当然，就像故事当中的主角开始总要走点弯路一样，挨个晃过12根木条之后，你会发现这里面不存在可以单独拆下来的一根（六根孔明锁有那么一根）。

不过不用担心，一根不行我们来试试两根，因为之前无数人的尝试告诉我们，这个密室一定是可以打开的。

这两面硬墙拆完之后的密室如图2所示。

剩下两面墙很容易就可以拆下来，所以这张图3完全可以忽略。

四面墙都拆掉之后，就剩四根立柱和一对地基啦，如图4所示。

已经拆掉的门锁和墙都是按照原来的方向放置的，大家可以参考下，除此之外这张图也可以忽略。

现在大家应该已经将整个密室破坏掉了吧。

下面该进行建设性的工作了。

在盖房子之前我们首先要了解一下所用的材料——木条。

如图5所示，这十二根木条其实只有三种形状（蓝框所圈，是不是觉得一下子简单很多啊），每根木条有三个凹槽，最后房子盖好时这些凹槽全部都要跟其它木条的凹槽咬合上。

对于我们盖密室来说，这十二根木条可分三类（图5红框所示），最左边一对对称的木条作为十字门锁，中间两对有一半是对称的木条用来做柱子，这半截对称的部分正好跟门锁咬合上，所以安装的时候注意凹槽方向要一致，剩下半截全部一样的部分用来跟地基咬合，具体安装方式参考前面几张图即可，我就不啰嗦了。

至于剩下六根，就是地基和墙了，这部分工作完全没有技术含量，需要的话参考上面的图即可，因为整个过程是可逆的，怎么拆就怎么装。

孔明锁的解法图解欧阳家百（2021.03.07）14根孔明锁（井字锁）的解法图解112根孔明锁解法图解46根鲁班锁解法751柱鲁班锁大菠萝组装步骤图8心型孔明锁解法图解18鲁班球解法图22十八根解法图2333根大菠萝解法图24大三通解法图27六根孔明锁解法图27取钢珠解法28神龙摆尾解法图31梅花锁解法3114根孔明锁（井字锁）解法图解14根孔明锁（也叫井字锁）的玩法，井字锁是传统孔明锁非常有代表性的一个变种，现将它的拆装方法整理如下：12根孔明锁解法图解首先，被六根孔明锁折磨过的朋友大可放宽心，因为十二根的反而简单些，我们今天要说的十二根孔明锁比6根的要简单，简单到5张图就可以教会你拆装这种看起来有点古怪的小东西，说是5张图其实只有第1、2、5三张比较重要，其它两张可有可无的。

因为我拿到这小东西的时候对它完全没有概念，所以我就按照我一点一点认识它的过程来讲，这样就完全不需要记口诀背公式，只要稍稍动脑子想一下一切就水到渠成了。

我会尽量说得清楚些，有问题的朋友可以留言。

只需要关键提示的朋友如果觉得文字太多，可以直接看图和黑体部分的文字。

当然，就像故事当中的主角开始总要走点弯路一样，挨个晃过12根木条之后，你会发现这里面不存在可以单独拆下来的一根（六根孔明锁有那么一根）。

不过不用担心，一根不行我们来试试两根，因为之前无数人的尝试告诉我们，这个密室一定是可以打开的。

这两面硬墙拆完之后的密室如图2所示。

剩下两面墙很容易就可以拆下来，所以这张图3完全可以忽略。

四面墙都拆掉之后，就剩四根立柱和一对地基啦，如图4所示。

已经拆掉的门锁和墙都是按照原来的方向放置的，大家可以参考下，除此之外这张图也可以忽略。

现在大家应该已经将整个密室破坏掉了吧。

下面该进行建设性的工作了。

在盖房子之前我们首先要了解一下所用的材料——木条。

如图5所示，这十二根木条其实只有三种形状（蓝框所圈，是不是觉得一下子简单很多啊），每根木条有三个凹槽，最后房子盖好时这些凹槽全部都要跟其它木条的凹槽咬合上。

12根孔明锁解法图解这两面硬墙拆完之后的密室如图2所示。

剩下两面墙很容易就可以拆下来，所以这张图3完全可以忽略。

四面墙都拆掉之后，就剩四根立柱和一对地基啦，如图4所示。

已经拆掉的门锁和墙都是按照原来的方向放置的，大家可以参考下，除此之外这张图也可以忽略。

现在大家应该已经将整个密室破坏掉了吧。

下面该进行建设性的工作了。

在盖房子之前我们首先要了解一下所用的材料——木条。

如图5所示，这十二根木条其实只有三种形状（蓝框所圈，是不是觉得一下子简单很多啊），每根木条有三个凹槽，最后房子盖好时这些凹槽全部都要跟其它木条的凹槽咬合上。

对于我们盖密室来说，这十二根木条可分三类（图5红框所示），最左边一对对称的木条作为十字门锁，中间两对有一半是对称的木条用来做柱子，这半截对称的部分正好跟门锁咬合上，所以安装的时候注意凹槽方向要一致，剩下半截全部一样的部分用来跟地基咬合，具体安装方式参考前面几张图即可，我就不啰嗦了。

至于剩下六根，就是地基和墙了，这部分工作完全没有技术含量，需要的话参考上面的图即可，因为整个过程是可逆的，怎么拆就怎么装。

在最后封上密室大门之前，你还可以放点小东西进去，这样如果有人想要把它拿出来可就要费点脑筋了。

当然你也可以放一个六根的孔明锁进去。

鲁班球解法图零件图中阴影部分表示低半个厚度。

拼装次序请自己摸索。

（最后，把零件1在零件4的A槽中滑向中心即完成拼装。

）有的产品零件１的左右之间的“连杆”是根“八棱柱”，相应地零件４的A槽也缩短一半。

最后，零件１依靠其“八棱柱”在零件４的A槽中“就地翻滚”锁定整个球。

安装方法十八根大菠萝解法图大三通解法图六根孔明锁解法图图3 图4 图5 图6取钢珠解法神龙摆尾解法图梅花锁解法小九通潜伏解法心心相映八面玲珑24锁连锁六块拼41。
