电动阀原理及维护调试

电动调节阀门的控制原理
电动调节阀门的控制原理可以概括为以下几点:
一、电动调节阀门的结构
电动调节阀门由阀门本体、执行机构、位置传感器、控制器等部分组成。

二、电动执行机构
电动执行机构通常采用电动机带动螺rod或齿轮执行机构,将电能转换为线性或旋转机械动能,驱动调节阀门的开启程度。

三、位置反馈控制
1. 安装位置传感器,实时监测阀门开度。

2. 将反馈信号与目标信号比较,计算出偏差。

3. 控制器产生控制执行机构的驱动信号,以纠正偏差,达到所需开度。

4. 形成闭环控制,实时调节阀门开度。

四、PID控制
PID是一种常用的连续线性控制算法。

它综合了比例、积分、微分3种控制模型的优点,可以进行精确控制。

五、步进电机执行
步进电机可以按精确步数或角度转动,无需位置反馈就可以开启阀门到指定位置,控制简单可靠。

六、变频控制
通过变频调节电机转速和力矩,平稳控制阀门转动,避免水锤现象。

七、断电保持
采用机械凸轮或磁吸保持电机位置,使阀门开度不受断电影响。

综上所述,这就是电动调节阀门运动控制的几种典型方法和原理。

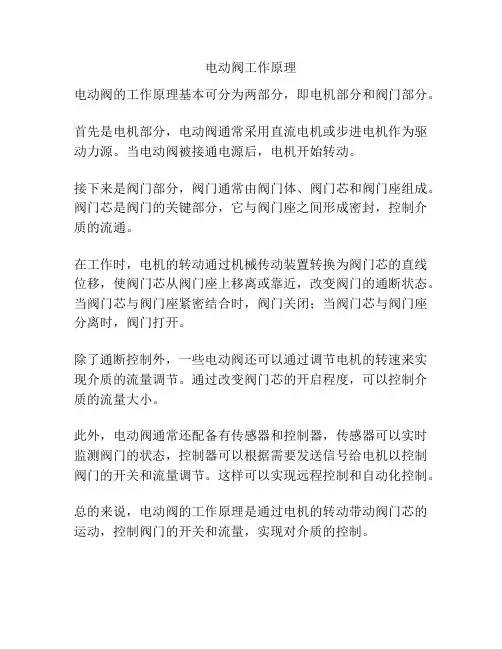

电动阀工作原理
电动阀的工作原理基本可分为两部分，即电机部分和阀门部分。

首先是电机部分，电动阀通常采用直流电机或步进电机作为驱动力源。

当电动阀被接通电源后，电机开始转动。

接下来是阀门部分，阀门通常由阀门体、阀门芯和阀门座组成。

阀门芯是阀门的关键部分，它与阀门座之间形成密封，控制介质的流通。

在工作时，电机的转动通过机械传动装置转换为阀门芯的直线位移，使阀门芯从阀门座上移离或靠近，改变阀门的通断状态。

当阀门芯与阀门座紧密结合时，阀门关闭；当阀门芯与阀门座分离时，阀门打开。

除了通断控制外，一些电动阀还可以通过调节电机的转速来实现介质的流量调节。

通过改变阀门芯的开启程度，可以控制介质的流量大小。

此外，电动阀通常还配备有传感器和控制器，传感器可以实时监测阀门的状态，控制器可以根据需要发送信号给电机以控制阀门的开关和流量调节。

这样可以实现远程控制和自动化控制。

总的来说，电动阀的工作原理是通过电机的转动带动阀门芯的运动，控制阀门的开关和流量，实现对介质的控制。

电动调节阀门工作原理
电动调节阀门的工作原理是通过电动执行器将电能转换为机械运动，然后控制阀门的开度。

具体工作原理如下：
1. 电动执行器：电动调节阀门通常由电动执行器驱动，电动执行器接收控制信号并将其转换为机械运动。

常见的电动执行器有电机驱动、液压驱动和气动驱动等。

2. 传动装置：电动执行器通过传动装置将转动运动转换为阀门开度的线性运动。

传动装置通常由传动轴、齿轮、销轴等组成。

3. 阀门开度调节：传动装置将电动执行器的转动运动转换为阀门的线性运动，从而调节阀门的开度大小。

根据控制信号的变化，电动执行器会相应地改变传动装置的运动状态，从而改变阀门的开度。

4. 反馈控制：为了确保阀门的稳定控制，电动调节阀门通常具有反馈控制功能。

反馈装置可以实时监测阀门的开度，并将实际开度信息反馈给控制系统，以实现闭环控制。

5. 控制信号：电动调节阀门的开度通常由控制信号来控制，控制信号可以是电流信号、电压信号、气压信号等，具体视电动执行器的驱动方式而定。

控制系统可根据需要调整控制信号的数值，从而实现对阀门开度的精确控制。

综上所述，电动调节阀门通过电动执行器将电能转换为机械运动，并通过传动装置将转动运动转换为阀门的线性运动，从而
实现对阀门开度的控制。

同时，通过反馈控制和控制信号的调整，可以实现对阀门开度的精确调节。

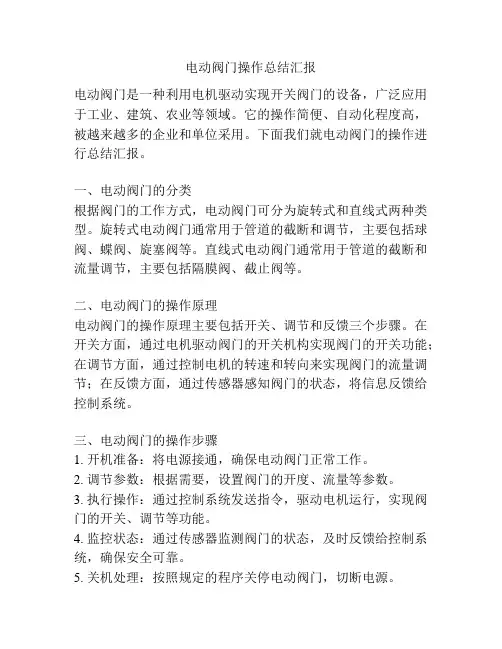

电动阀门操作总结汇报电动阀门是一种利用电机驱动实现开关阀门的设备，广泛应用于工业、建筑、农业等领域。

它的操作简便、自动化程度高，被越来越多的企业和单位采用。

下面我们就电动阀门的操作进行总结汇报。

一、电动阀门的分类根据阀门的工作方式，电动阀门可分为旋转式和直线式两种类型。

旋转式电动阀门通常用于管道的截断和调节，主要包括球阀、蝶阀、旋塞阀等。

直线式电动阀门通常用于管道的截断和流量调节，主要包括隔膜阀、截止阀等。

二、电动阀门的操作原理电动阀门的操作原理主要包括开关、调节和反馈三个步骤。

在开关方面，通过电机驱动阀门的开关机构实现阀门的开关功能；在调节方面，通过控制电机的转速和转向来实现阀门的流量调节；在反馈方面，通过传感器感知阀门的状态，将信息反馈给控制系统。

三、电动阀门的操作步骤1. 开机准备：将电源接通，确保电动阀门正常工作。

2. 调节参数：根据需要，设置阀门的开度、流量等参数。

3. 执行操作：通过控制系统发送指令，驱动电机运行，实现阀门的开关、调节等功能。

4. 监控状态：通过传感器监测阀门的状态，及时反馈给控制系统，确保安全可靠。

5. 关机处理：按照规定的程序关停电动阀门，切断电源。

四、电动阀门的操作注意事项1. 操作前应先了解阀门的工作原理和操作程序，遵循相关操作规程。

2. 操作过程中要注意观察阀门的运行情况，如有异常应及时停机检修。

3. 在操作过程中要注意安全，避免电击、夹伤等事故的发生。

4. 定期进行维护保养，清洁阀门及相关设备，保证其正常工作。

5. 将电动阀门设备与控制系统紧密配合，确保操作的准确性和可靠性。

五、电动阀门的操作优势1. 自动化程度高：电动阀门可以与自动控制系统相连，实现远程操作和监控，提高工作效率。

2. 操作简便：只需通过控制系统发送指令即可实现阀门的开关、调节，方便快捷。

3. 可靠性高：电动阀门采用电机作为驱动装置，运行的稳定性高，工作可靠。

4. 可远程控制：可以通过远程控制系统实现对电动阀门的操作，减少人力投入。

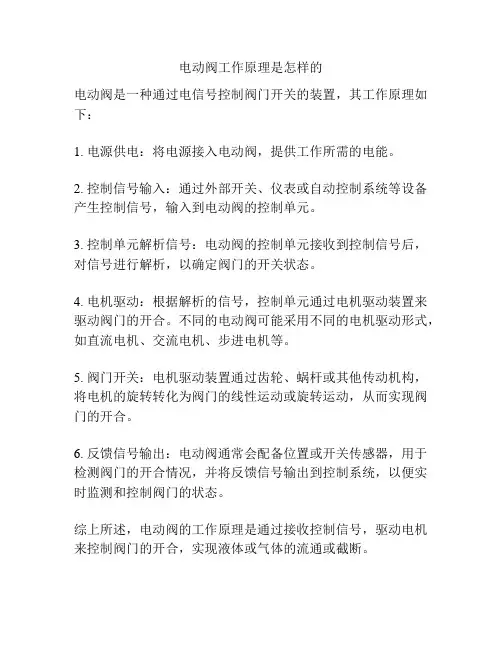

电动阀工作原理是怎样的
电动阀是一种通过电信号控制阀门开关的装置，其工作原理如下：
1. 电源供电：将电源接入电动阀，提供工作所需的电能。

2. 控制信号输入：通过外部开关、仪表或自动控制系统等设备产生控制信号，输入到电动阀的控制单元。

3. 控制单元解析信号：电动阀的控制单元接收到控制信号后，对信号进行解析，以确定阀门的开关状态。

4. 电机驱动：根据解析的信号，控制单元通过电机驱动装置来驱动阀门的开合。

不同的电动阀可能采用不同的电机驱动形式，如直流电机、交流电机、步进电机等。

5. 阀门开关：电机驱动装置通过齿轮、蜗杆或其他传动机构，将电机的旋转转化为阀门的线性运动或旋转运动，从而实现阀门的开合。

6. 反馈信号输出：电动阀通常会配备位置或开关传感器，用于检测阀门的开合情况，并将反馈信号输出到控制系统，以便实时监测和控制阀门的状态。

综上所述，电动阀的工作原理是通过接收控制信号，驱动电机来控制阀门的开合，实现液体或气体的流通或截断。

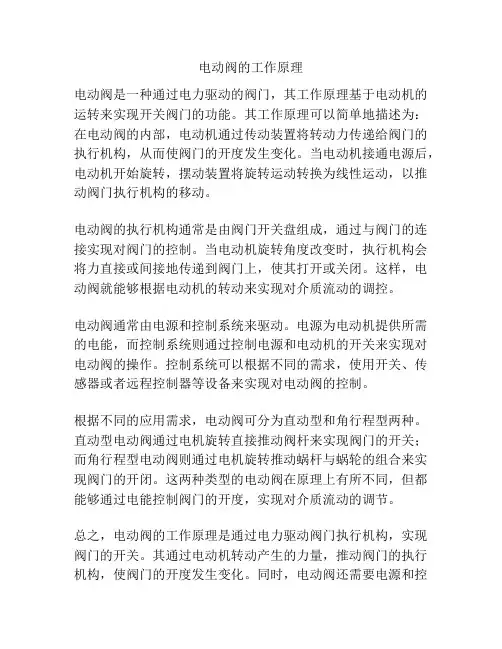

电动阀的工作原理
电动阀是一种通过电力驱动的阀门，其工作原理基于电动机的运转来实现开关阀门的功能。

其工作原理可以简单地描述为：在电动阀的内部，电动机通过传动装置将转动力传递给阀门的执行机构，从而使阀门的开度发生变化。

当电动机接通电源后，电动机开始旋转，摆动装置将旋转运动转换为线性运动，以推动阀门执行机构的移动。

电动阀的执行机构通常是由阀门开关盘组成，通过与阀门的连接实现对阀门的控制。

当电动机旋转角度改变时，执行机构会将力直接或间接地传递到阀门上，使其打开或关闭。

这样，电动阀就能够根据电动机的转动来实现对介质流动的调控。

电动阀通常由电源和控制系统来驱动。

电源为电动机提供所需的电能，而控制系统则通过控制电源和电动机的开关来实现对电动阀的操作。

控制系统可以根据不同的需求，使用开关、传感器或者远程控制器等设备来实现对电动阀的控制。

根据不同的应用需求，电动阀可分为直动型和角行程型两种。

直动型电动阀通过电机旋转直接推动阀杆来实现阀门的开关；而角行程型电动阀则通过电机旋转推动蜗杆与蜗轮的组合来实现阀门的开闭。

这两种类型的电动阀在原理上有所不同，但都能够通过电能控制阀门的开度，实现对介质流动的调节。

总之，电动阀的工作原理是通过电力驱动阀门执行机构，实现阀门的开关。

其通过电动机转动产生的力量，推动阀门的执行机构，使阀门的开度发生变化。

同时，电动阀还需要电源和控
制系统来提供驱动和操作功能。

这种工作原理使得电动阀在自动化控制和流体调节领域有着广泛的应用。

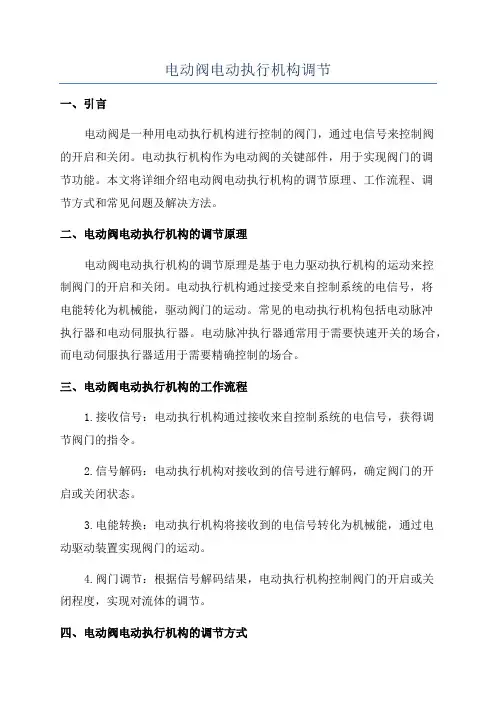

电动阀电动执行机构调节一、引言电动阀是一种用电动执行机构进行控制的阀门，通过电信号来控制阀的开启和关闭。

电动执行机构作为电动阀的关键部件，用于实现阀门的调节功能。

本文将详细介绍电动阀电动执行机构的调节原理、工作流程、调节方式和常见问题及解决方法。

二、电动阀电动执行机构的调节原理电动阀电动执行机构的调节原理是基于电力驱动执行机构的运动来控制阀门的开启和关闭。

电动执行机构通过接受来自控制系统的电信号，将电能转化为机械能，驱动阀门的运动。

常见的电动执行机构包括电动脉冲执行器和电动伺服执行器。

电动脉冲执行器通常用于需要快速开关的场合，而电动伺服执行器适用于需要精确控制的场合。

三、电动阀电动执行机构的工作流程1.接收信号：电动执行机构通过接收来自控制系统的电信号，获得调节阀门的指令。

2.信号解码：电动执行机构对接收到的信号进行解码，确定阀门的开启或关闭状态。

3.电能转换：电动执行机构将接收到的电信号转化为机械能，通过电动驱动装置实现阀门的运动。

4.阀门调节：根据信号解码结果，电动执行机构控制阀门的开启或关闭程度，实现对流体的调节。

四、电动阀电动执行机构的调节方式1.位置调节方式：电动执行机构根据控制系统发送的信号，控制阀门的开启程度或关闭程度，以实现对流体的调节。

在此调节方式下，阀门具体的开度位置可以通过反馈信号进行闭环调节，实现更精确定位。

2.压力调节方式：电动执行机构根据控制系统发送的压力信号，控制阀门的开启程度或关闭程度，以实现对流体的调节。

这种调节方式适用于需要根据管道压力变化而自动调整阀门开度的场合。

3.温度调节方式：电动执行机构根据控制系统发送的温度信号，控制阀门的开启程度或关闭程度，以实现对流体的温度调节。

温度调节方式常用于需要稳定保持流体温度的场合。

五、电动阀电动执行机构的常见问题及解决方法1.电流过大或过小：可能是由于电动执行机构的电源供应问题引起的。

可以检查电源电压是否稳定，是否与机构要求的电源匹配。

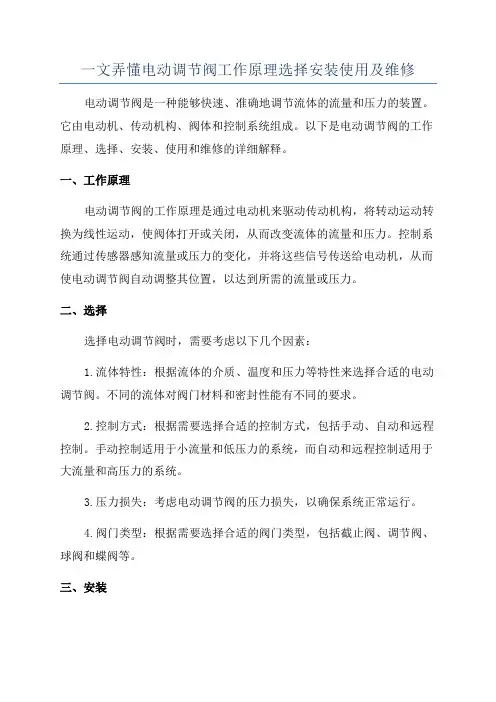

一文弄懂电动调节阀工作原理选择安装使用及维修电动调节阀是一种能够快速、准确地调节流体的流量和压力的装置。

它由电动机、传动机构、阀体和控制系统组成。

以下是电动调节阀的工作原理、选择、安装、使用和维修的详细解释。

一、工作原理电动调节阀的工作原理是通过电动机来驱动传动机构，将转动运动转换为线性运动，使阀体打开或关闭，从而改变流体的流量和压力。

控制系统通过传感器感知流量或压力的变化，并将这些信号传送给电动机，从而使电动调节阀自动调整其位置，以达到所需的流量或压力。

二、选择选择电动调节阀时，需要考虑以下几个因素：1.流体特性：根据流体的介质、温度和压力等特性来选择合适的电动调节阀。

不同的流体对阀门材料和密封性能有不同的要求。

2.控制方式：根据需要选择合适的控制方式，包括手动、自动和远程控制。

手动控制适用于小流量和低压力的系统，而自动和远程控制适用于大流量和高压力的系统。

3.压力损失：考虑电动调节阀的压力损失，以确保系统正常运行。

4.阀门类型：根据需要选择合适的阀门类型，包括截止阀、调节阀、球阀和蝶阀等。

三、安装电动调节阀的正确安装对其性能和寿命至关重要。

安装时需要注意以下几点：1.安装位置：选择合适的安装位置，确保电动调节阀能够顺利操作，并容易进行维护和维修。

2.连接方式：根据系统的要求选择合适的连接方式，包括法兰连接、螺纹连接和焊接连接等。

连接件和密封件应符合相关标准和要求。

3.密封性能：注意电动调节阀的密封性能，避免泄漏和渗漏。

四、使用使用电动调节阀时需要注意以下几点：1.操作方式：根据具体情况选择合适的操作方式，包括手动、自动和远程操作。

确保电动调节阀能够准确、快速地调节流量和压力。

2.维护保养：定期进行维护保养，包括清洁阀门元件、检查密封性能和润滑传动机构等。

避免灰尘、污物和腐蚀物对电动调节阀的影响。

五、维修维修电动调节阀时需要注意以下几点：1.检查故障：根据具体情况检查电动调节阀的故障原因，包括电动机故障、传动机构故障和阀体故障等。

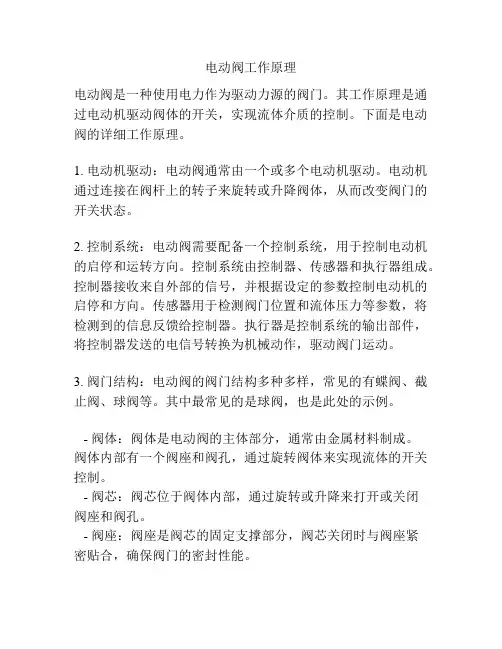

电动阀工作原理电动阀是一种使用电力作为驱动力源的阀门。

其工作原理是通过电动机驱动阀体的开关，实现流体介质的控制。

下面是电动阀的详细工作原理。

1. 电动机驱动：电动阀通常由一个或多个电动机驱动。

电动机通过连接在阀杆上的转子来旋转或升降阀体，从而改变阀门的开关状态。

2. 控制系统：电动阀需要配备一个控制系统，用于控制电动机的启停和运转方向。

控制系统由控制器、传感器和执行器组成。

控制器接收来自外部的信号，并根据设定的参数控制电动机的启停和方向。

传感器用于检测阀门位置和流体压力等参数，将检测到的信息反馈给控制器。

执行器是控制系统的输出部件，将控制器发送的电信号转换为机械动作，驱动阀门运动。

3. 阀门结构：电动阀的阀门结构多种多样，常见的有蝶阀、截止阀、球阀等。

其中最常见的是球阀，也是此处的示例。

- 阀体：阀体是电动阀的主体部分，通常由金属材料制成。

阀体内部有一个阀座和阀孔，通过旋转阀体来实现流体的开关控制。

- 阀芯：阀芯位于阀体内部，通过旋转或升降来打开或关闭阀座和阀孔。

- 阀座：阀座是阀芯的固定支撑部分，阀芯关闭时与阀座紧密贴合，确保阀门的密封性能。

4. 工作过程：当控制系统接收到开启信号时，控制器会启动电动机并改变电动机的运转方向，使其转动到开启位置。

此时阀芯与阀座分离，流体介质可以通过阀门流动。

当控制系统接收到关闭信号时，控制器会改变电动机的方向，使其转动到关闭位置。

此时阀芯贴合阀座，隔绝了流体介质的通道，阀门关闭。

综上所述，电动阀通过电机驱动阀门的开关，由控制系统控制电机的运转方向和阀门的开闭状态，从而实现流体介质的控制。

通过调节阀门的开闭程度，可以精确地调节流量和节能。

电动阀广泛应用于工业自动化控制系统中，提高了生产效率和系统安全性。

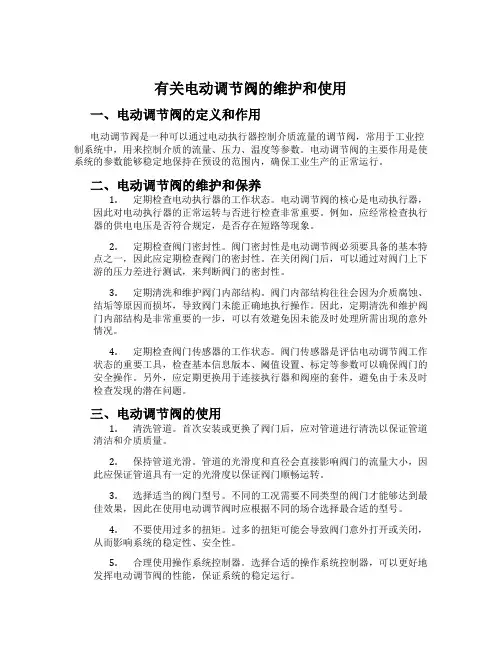

有关电动调节阀的维护和使用一、电动调节阀的定义和作用电动调节阀是一种可以通过电动执行器控制介质流量的调节阀，常用于工业控制系统中，用来控制介质的流量、压力、温度等参数。

电动调节阀的主要作用是使系统的参数能够稳定地保持在预设的范围内，确保工业生产的正常运行。

二、电动调节阀的维护和保养1.定期检查电动执行器的工作状态。

电动调节阀的核心是电动执行器，因此对电动执行器的正常运转与否进行检查非常重要。

例如，应经常检查执行器的供电电压是否符合规定，是否存在短路等现象。

2.定期检查阀门密封性。

阀门密封性是电动调节阀必须要具备的基本特点之一，因此应定期检查阀门的密封性。

在关闭阀门后，可以通过对阀门上下游的压力差进行测试，来判断阀门的密封性。

3.定期清洗和维护阀门内部结构。

阀门内部结构往往会因为介质腐蚀、结垢等原因而损坏，导致阀门未能正确地执行操作。

因此，定期清洗和维护阀门内部结构是非常重要的一步，可以有效避免因未能及时处理所需出现的意外情况。

4.定期检查阀门传感器的工作状态。

阀门传感器是评估电动调节阀工作状态的重要工具，检查基本信息版本、阈值设置、标定等参数可以确保阀门的安全操作。

另外，应定期更换用于连接执行器和阀座的套件，避免由于未及时检查发现的潜在问题。

三、电动调节阀的使用1.清洗管道。

首次安装或更换了阀门后，应对管道进行清洗以保证管道清洁和介质质量。

2.保持管道光滑。

管道的光滑度和直径会直接影响阀门的流量大小，因此应保证管道具有一定的光滑度以保证阀门顺畅运转。

3.选择适当的阀门型号。

不同的工况需要不同类型的阀门才能够达到最佳效果，因此在使用电动调节阀时应根据不同的场合选择最合适的型号。

4.不要使用过多的扭矩。

过多的扭矩可能会导致阀门意外打开或关闭，从而影响系统的稳定性、安全性。

5.合理使用操作系统控制器。

选择合适的操作系统控制器，可以更好地发挥电动调节阀的性能，保证系统的稳定运行。

四、结语以上是关于电动调节阀的维护和使用的相关介绍，希望能够给大家了解电动调节阀的方法和维护技巧提供一些参考和帮助。

电动阀门控制系统调试说明书1.系统概述电动阀门控制系统是一种用于控制阀门开关的自动化设备。

本系统采用电动执行器与阀门相连，通过控制电动执行器的运行来实现阀门的开关控制。

本说明书将详细介绍系统的调试步骤与注意事项。

2.调试步骤2.1 系统参数设置在进行调试之前，首先需要设置系统参数。

包括电动执行器的动作速度、动作力矩以及开关程度等参数。

根据实际需求，合理设置这些参数能够保证阀门的准确控制。

参数设置的具体方法可以参考附带的使用手册。

2.2 电源连接与电气设备检查将电动阀门控制系统与电源连接，并确保电源电压符合设备要求。

注意检查电气设备的接线是否正确，避免短路等安全问题的发生。

2.3 信号源配置调试之前需要配置一个信号源，用于发送控制信号。

根据系统的通信协议，设置好信号源的参数，包括通信协议、通信地址等。

确保信号源与控制系统能够正常通信。

2.4 执行器定位执行器定位是调试的重要步骤之一。

通过控制信号发送到执行器，使执行器达到预定的位置。

调试人员可以通过观察执行器的位置反馈信号，来判断执行器的准确性。

2.5 动作测试在执行器定位之后，进行动作测试。

通过发送开闭指令，控制执行器的运行，观察阀门的开闭情况。

根据实际情况，调整参数以达到准确的阀门控制。

2.6 故障检测与排除如果在调试的过程中发现故障，应立即停止调试并进行故障检测与排除。

常见的故障包括执行器无法运行、阀门卡死等。

根据故障现象，进行逐步排除，确保系统正常运行。

3.注意事项3.1 安全注意在进行电动阀门控制系统的调试过程中，需注意电源的安全使用。

避免电源电压过高导致设备损坏或人身伤害的发生。

同时，注意阀门安装的稳固性，避免阀门脱落或松动造成安全隐患。

3.2 参数设置合理设置系统参数对于阀门的准确控制至关重要。

调试时应根据实际情况进行调整，并进行多次测试以验证参数的准确性。

3.3 故障处理在调试过程中，如果发生故障应及时停止操作，并进行故障检测与排除。

电动阀的工作原理
电动阀是一种使用电动机驱动执行机构的阀门，它可以实现远程控制，广泛应用于工业自动化系统中。

其工作原理如下：
1. 电动阀的执行机构是由电动机、减速机和阀门构成。

电动机通过旋转输出端，带动减速机的转子旋转。

2. 减速机通过其内部的齿轮传动机构，将电动机高速旋转的转矩转化成低速高功率输出。

3. 减速机的输出轴与阀门的活塞或阀瓣相连，当输出轴旋转时，阀门随之打开或关闭。

4. 为了控制电动阀的动作，可以通过连接电动阀的控制信号线，发送控制信号给电动阀的控制器。

5. 控制器接收到信号后，会通过电动阀内部的电磁继电器或其他电控元件，来控制电动阀的电动机工作或停止工作。

6. 当控制信号发出打开阀门的指令时，电动阀的电动机开始工作，通过减速机的传动，将阀门打开；当发送关闭阀门的指令时，电动机停止工作，阀门被闭合。

通过以上的工作原理，电动阀可以实现远程控制阀门的开启和关闭，提高了生产效率和便利性。

电动阀门工作原理
电动阀门是一种可以通过电力控制的阀门，其工作原理主要涉及电动执行器和阀门本体两部分。

电动执行器是电动阀门的核心部件，它通过接收电信号来实现阀门的开关操作。

通常，电动执行器通过接收控制信号后，将其转化为机械运动，从而驱动阀门的开合。

电动执行器通常由电机、减速机构和传动装置等组成。

电动阀门的阀门本体通常由阀体和活塞组成。

当电动执行器接收到开阀信号时，电机会转动，通过减速机构将转向运动转化为直线运动，从而驱动活塞向开口方向运动。

当电动执行器接收到关阀信号时，电机反向转动，使得活塞向关闭方向运动。

在电动阀门工作过程中，除了电动执行器和阀门本体外，还需配备控制系统。

控制系统可以接收操作者的信号，并将其转化为电信号发送给电动执行器，从而实现远程控制。

控制系统通常包括主控制器、信号调节器和信号传输线路等组成。

总结来说，电动阀门的工作原理是通过电动执行器将控制信号转化为机械动作，驱动阀门实现开关操作。

通过控制系统可以实现远程控制，提高阀门的自动化程度，广泛应用于工业控制系统中。

电动阀门控制原理电动阀门控制是指利用电动执行器对阀门进行远程或自动控制的一种方法。

它常见于工业过程控制系统中，广泛应用于石油化工、电力、水处理、制药等领域。

下面将就电动阀门控制的原理进行详细阐述。

一、电动阀门的基本组成电动阀门由电动执行器和阀门本体两部分组成。

电动执行器包括电动机、行程控制器和驱动装置等组件。

阀门本体一般由阀体、阀瓣、阀杆和密封件等组件构成。

二、电动阀门的工作原理1. 信号输入：通过外部信号调节器、PLC或DCS等控制系统发送控制信号。

2. 信号解码：电动执行器接收到控制信号后，通过内部的信号解码器将其译码为相应的动作命令。

3. 电动驱动：电动执行器根据动作命令控制电动机的工作，电动机带动传动装置来完成阀门的开启、关闭或调节动作。

4. 反馈信号：电动执行器内置的行程控制器会不断检测阀门的位置，将实际位置信息反馈给控制系统，保证阀门与控制信号的一致性。

5. 补偿控制：根据反馈信号与设定值之间的偏差，控制系统可以实现对电动执行器速度和力矩的补偿控制，确保阀门的稳定运行和准确控制。

三、电动阀门控制的特点和优势1. 远程控制：电动阀门可以通过信号传输线路实现与控制系统的远程通信，方便实时监控和控制阀门的状态。

2. 自动化操作：电动执行器可根据预设的控制策略和逻辑，实现对阀门的自动开启、关闭或调节，提高生产过程的自动化程度。

3. 精确控制：电动执行器具有高精度的位置控制性能，能够实现对阀门开度的准确控制，满足不同工艺过程对阀门流量或压力的精确要求。

4. 可编程性：电动阀门的控制系统多为可编程的，可以根据实际应用需求进行自定义编程，实现多种工作模式和逻辑控制策略。

5. 安全可靠：电动阀门的执行器具有过载保护、过压保护、断电保持等功能，能够保证在异常情况下安全可靠地工作。

综上所述，电动阀门控制通过电动执行器对阀门进行远程或自动控制，实现精准、便捷的操作。

其具有远程控制、自动化操作、精确控制、可编程性和安全可靠等特点和优势，广泛应用于各个行业的工业过程控制系统中，对提高生产效率和产品质量有着重要作用。

电动阀门执行器原理与维护电动执行器电动执行器(又称为电动执行机构)，英文名称：Electronic Actuator，应用于各种工业自动化过程控制环节。

行业标准：JB/T‐8219‐1999。

角行程电动执行器按照运动方式分为：角行程、直行程和多转式。

角行程和直行程执行器大部分是在多转式的基础之上改造而来的：以多转式为基础，配以蜗轮蜗杆二级减速箱组成0~90°角行程电动执行机构;配以丝杆部件组成直行程电动执行机构。

角行程：0~90°角行程，用于控制球阀、旋塞阀、蝶阀和百叶阀之类的角行程阀门;多回转电动执行器多转式：需要运行超过360°才能实现阀门的启闭，主要用于截止阀、管夹阀和隔膜阀;直行程：输出的是力，产生的是位移，主要用于闸阀和滑板阀。

常用于配套各种阀门构成电动阀门或者电动调节阀(例如：闸阀、调节阀、单座阀等直线运动的阀门)以AC交流电或DC直流电为驱动能源;根据动作方式分为两大类(电动开关型和电动调节型)优点是能源取用方便，信号传输速度快，传输距离远，便于集中控制，灵敏度和精度较高，与电动调节仪表配合方便，安装接线简单。

缺点是结构复杂，平均故障率高于气动执行机构，适用于防爆要求不高，气源缺乏的场所。

一.指示灯故障1.故障现象：给电动执行机通电后发现电源指示灯不亮，伺放板无反馈，给信号不动作。

故障判断和检修过程：因电源指示灯不亮，首先检查保险管是否开路，经检查保险管完好，综合故障现象，可以推断故障有可能发生在伺放板的电源部分，接着检查电源指示灯，用万用表检测发现指示灯开路，更换指示灯故障排除。

结论：电源指示灯开路会造成整个伺放板不工作。

2.故障现象：电动执行器的执行机构通电后，给信号开可以，关不动作。

故障判断和检修过程：先仔细检查反馈线路，确认反馈信号无故障，给开信号时开指示灯亮，说明开正常，给关信号时关指示灯不亮，说明关可控硅部分有问题，首先检查关指示灯，用万用表检测发现关指示灯开路，将其更换后故障排除。

电动调节阀的工作原理和使用方法电动调节阀是一种能够通过电动控制来调节流体介质流量、压力和液位的阀门，广泛应用于各种工业、建筑和自来水等领域。

本文将介绍电动调节阀的工作原理和使用方法。

下面是本店铺为大家精心编写的4篇《电动调节阀的工作原理和使用方法》，供大家借鉴与参考，希望对大家有所帮助。

《电动调节阀的工作原理和使用方法》篇1一、工作原理电动调节阀主要由阀体、电动执行器和控制电路三部分组成。

阀体内部有一个活塞或蝶板，通过电动执行器的旋转或线性运动，使活塞或蝶板移动，从而调节介质流量。

电动执行器通常由电机、减速器和输出轴组成，能够将电能转化为机械能，输出轴的运动通过传动机构作用于阀体内的活塞或蝶板，从而实现阀门的开启和关闭。

控制电路则是连接电动执行器和控制设备的电路，通过控制电路的开关和调节，可以控制电动调节阀的开度和流量。

二、使用方法1. 安装电动调节阀在安装前需要根据设计要求和实际情况进行定位和安装，一般要求阀门的中心与管道中心重合，同时要保证阀门与管道的连接密封可靠。

2. 连接电动调节阀需要与电动执行器和控制电路连接。

连接时需要注意电缆的连接顺序和接线方式，确保正负极正确连接，避免短路和断路等情况发生。

3. 调试在安装完成后需要进行调试，以确保电动调节阀能够正常工作。

调试时需要检查阀门的开启和关闭是否顺畅，是否存在卡顿和泄漏等情况，同时需要调节控制电路，以实现对阀门的精确控制。

4. 使用电动调节阀在使用过程中需要定期进行检查和维护，以确保其正常工作和使用寿命。

《电动调节阀的工作原理和使用方法》篇2电动调节阀是一种用于控制流体介质流量、压力和温度等参数的阀门，其工作原理是通过电机驱动阀芯改变阀座和阀芯之间的截面积大小，从而控制介质的流通和截止。

电动调节阀一般应用于管径较大的管道系统中，可以实现对流体的粗略控制。

在使用电动调节阀时，需要将其与工业自动化控制系统相连接，接收控制系统输出的信号，如 4~20mA 或 1-5V·DC 的标准信号，这些信号将驱动电动调节阀的执行器，控制阀芯的开度，从而实现对管道内流体参数的连续调节。
