电动阀门的操作方法范本

安 全该机电设备是在工业强电流的条件下使用的。

在操作中，该设备上有些裸露零件带电，同时有些零件能够运动或转动，都是很危险的。

因此，未经许可拆下所需的罩盖，不合理的使用，不正确的操作或不合适的维护，均会造成严重的人身伤害或损坏设备性能。

为了设备的安全，必须保证：——仅允许有资格的人员对这些机械和设备进行作业。

——无论何时，在上述有资格的人员对该机械和设备进行作业时，他们都应备有这些机械和设备的操作说明书或其它产品文件，以便按说明书的要求执行。

——严禁没有资格的人员对该机械和设备进行作业或在其附近进行作业。

目录一、概述 (1)二、技术条件和性能参数 (1)三、结构 (3)四、外形尺寸（图六—图十二） (7)五、电气控制部分 (10)六、连接型式及尺寸 (13)七、安装方法及使用注意事项 (15)八、调整 (15)九、用行程与转矩控制阀门终端位置的选择（供参考） (16)十、故障排除方法 (17)十一、检修备品 (17)大力牌阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。

适用于闸阀、截止阀、节流阀、隔膜阀、其派生产品可适用于球阀、蝶阀和风门等，它可以准确地控制指令动作，是对阀门实现远控、集控和自动控制的必不可少的驱动装置。

DZW型阀门电动装置，具有防尘、防水、防腐性能。

二、技术条件和性能参数1、技术条件环境温度：-20℃～60℃相对温度：不大于95% （25℃时)工作环境：无易燃易爆和强腐蚀介质防护等级：IP55，IP65（特殊订货）电 源： 380V 50Hz（特殊要求可在订货时提出）2、性能参数：见表一1表一 DZW系列阀门电动装置性能参数表注：(I)表示电站型联接尺寸2阀门电动装置由六个部分组成，即电机、减速器、控制机构、手—电动切换机构、手轮部件及电气部分，其传动原理见图一。

-W户外型三相异步电动机，该电机为短时工作制，额定持续1、电动机：采用YDF2工作时间为10分钟。

2、减速器：由一对正齿轮和蜗轮付组成，电动机的动力经减速器传速给输出轴。

电动温控阀操作方法电动温控阀是一种通过电动机驱动，实现温度控制的设备。

它主要由温控阀主体、电动执行机构和温度传感器组成。

通过调节电动执行机构的开度，控制介质的流量，从而实现温度的调节。

电动温控阀的操作方法如下：1. 设置温度范围：首先，要根据需要将温控阀的温度范围设定在合适的范围内。

通常，温控阀的温度范围可以通过控制面板上的旋钮或按钮进行设置。

在旋钮或按钮上，一般会有一个温度显示屏，可以通过旋转或按压来设定所需的温度范围。

2. 调节温度：设定好温度范围后，可以通过旋钮或按钮来调节所需的温度。

一般来说，旋钮逆时针旋转会降低温度，顺时针旋转则会升高温度。

在调节温度的过程中，可以通过温度显示屏上的数字来查看当前温度的变化。

3. 启动温控阀：设置好温度后，可以通过控制面板上的启动按钮来启动电动温控阀。

启动后，电动执行机构会根据温度传感器检测到的实时温度信号，调节阀门的开度，控制介质的流量，使温度保持在设定的范围内。

4. 停止温控阀：如果需要停止电动温控阀的工作，可以通过控制面板上的停止按钮来实现。

停止后，电动执行机构将停止调节阀门的开度，介质的流量也将停止。

需要注意的是，在操作电动温控阀时，应该注意以下几个方面：1. 温控阀的正确设置：在使用电动温控阀之前，应该先确保温度范围的设定合理，并且所设定的温度范围在阀门的工作范围内。

2. 温度调节的适度：在调节温度时，应该根据实际需要来合理调节，避免频繁的调节或过度调节，以免对设备造成不必要的损坏。

3. 温度传感器的正确安装：温度传感器的位置和安装方式对于温控阀的工作效果至关重要。

应该确保温度传感器可以准确地感知到所需的温度，避免位置不当或被外界因素干扰。

4. 检查阀门和执行机构的工作状态：定期检查阀门和执行机构的工作状态，确保运行正常，如发现问题应及时进行维修或更换。

以上就是电动温控阀的操作方法，通过合理的设置和调节，它可以在各种需要温度控制的场合中发挥重要的作用，提高工作效率和控制精度。

rotork电动阀门操作规程
美国rotork电动阀门操作规程
一、就地控制的电动操作
1. 开机前检查
确认手动/自动选择手柄的确脱离手动定位,已经复位于初始位置!
确认电源电压与执行器铭牌上的标称相符,即可开启电源
确认电动执行器处于电源连通状态,液晶显示屏的淡黄色背景灯和一个指示阀位的指示灯也将点亮,显示屏上可以看到阀门开启的百分数或行程末端的符号!
确认红色选择器被锁定在LOCAL(现场控制)位置!
最后确认该电动执行机构,正确进入待机状态!
2. 开启阀门
旋启红色选择器于OPEN
显示器上红色指示灯闪烁
液晶显示屏上显示●
电动执行器驱动阀门处于全开位置
3. 关闭阀门
旋启红色选择器于CLOSE
显示器上绿色指示灯闪烁
液晶显示屏上显示●%-CLOSE
4. 停止启闭阀门
顺时针选择红色选择器
显示器上黄色指示灯亮
液晶显示屏上显示××%中间位置或某个位置
电动执行器驱动阀门可停在中间任意位置
二、就地控制的手动操作
确认执行器电源已断开，电机已停止转动
压下手动/自动手柄，使其处于手动定位
旋转手轮挂上离合器
松开手柄，手动/自动手柄将回到初始位置
手轮轴上的离合器将保持啮合状态
操作者顺时针旋转手轮，可关闭阀门
阀门顶端阀位指示器箭头，与管道气体走向垂直，阀门全关
操作者逆时针旋转手轮，可开启阀门
阀门顶端阀位指示器箭头，与管道气体走向平行，阀门全开
执行器实施电动操作时，手轮将自动脱离手动操作状态。

三、注意事项
远程控制功能的实施全部纳入陕京输气管道SCADA系统统一控制，不属于本规程实施范围。

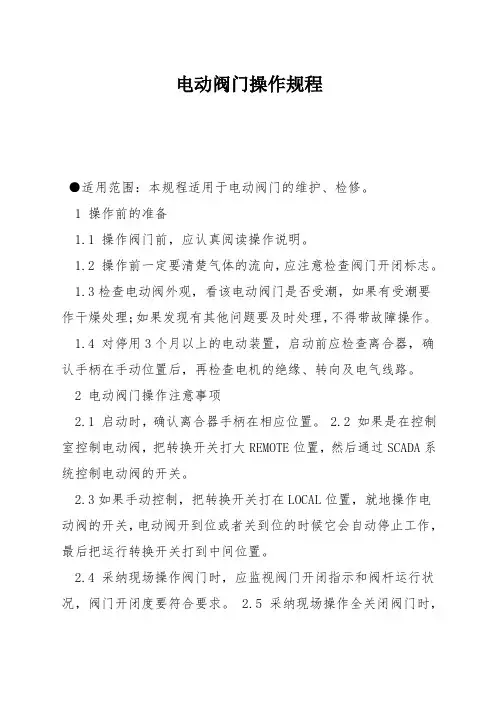

电动阀门操作规程●适用范围：本规程适用于电动阀门的维护、检修。

1 操作前的准备1.1 操作阀门前，应认真阅读操作说明。

1.2 操作前一定要清楚气体的流向，应注意检查阀门开闭标志。

1.3检查电动阀外观，看该电动阀门是否受潮，如果有受潮要作干燥处理；如果发现有其他问题要及时处理，不得带故障操作。

1.4 对停用3个月以上的电动装置，启动前应检查离合器，确认手柄在手动位置后，再检查电机的绝缘、转向及电气线路。

2 电动阀门操作注意事项2.1 启动时，确认离合器手柄在相应位置。

2.2 如果是在控制室控制电动阀，把转换开关打大REMOTE位置，然后通过SCADA系统控制电动阀的开关。

2.3如果手动控制，把转换开关打在LOCAL位置，就地操作电动阀的开关，电动阀开到位或者关到位的时候它会自动停止工作，最后把运行转换开关打到中间位置。

2.4 采纳现场操作阀门时，应监视阀门开闭指示和阀杆运行状况，阀门开闭度要符合要求。

2.5 采纳现场操作全关闭阀门时，在阀门关到位前，应停止电动关阀，改用微动将阀门关到位。

2.6 对行程和超扭矩控制器整定后的阀门，首次全开或全关阀门时，应注意监视其对行程的控制状况，如阀门开关到位置没有停止的，应马上手动紧急停机。

2.7 在开、闭阀门过程中，发现信号指示灯指示有误、阀门有异常响声时，应及时停机检查。

2.8 操作成功后应关闭电动阀门的电源。

2.9 同时操作多个阀门时，应注意操作顺序，并满足生产工艺要求。

2.10开启有旁通阀门的较大口径阀门时，假设两端压差较大，应先打开旁通阀调压，再开主阀：主阀打开后，应马上关闭旁通阀。

2.11 收发清管球〔器〕时，其经过的球阀必须全开。

2.12 操作球阀、闸阀、截止阀、蝶阀只能全开或全关，严禁作调节用。

2.13 操作闸阀、截止阀和平板阀过程中，当关闭或开启到上死点或下死点时，应回转1/2～1圈。

3 电动阀门的维护：3.1电动阀门的维护及其注意事项参照《手动阀门操作规程》中相对应的内容，电动部分的维护如下序号维护周期维护内容维护标准备注1每季度维护电动装置及控制系统(包括限位开关、力矩限制开关、仪表及远控功能等)进行检查、测试和调整确保阀门正常运行检查传动减速箱油位坚持在规定位置接地电阻≥10Ω3.2 清洗或检修电动阀门前，应切断与检修阀门相关联的电源。

阀门安全操作规程范本第一章总则第一条规程的目的阀门是现代工业生产中广泛应用的一种控制设备，其安全操作对保障生产安全和人员生命财产安全具有重要意义。

为了加强阀门的安全管理，规范阀门的操作规程，保障生产安全，特制定本规程。

第二条适用范围本规程适用于所有使用和操作阀门的单位，包括工业企业、化工厂、发电厂、石油化工企业等。

第三条安全操作原则阀门的操作必须遵循安全、规范的原则，确保操作人员的安全和设备的正常运行。

操作人员必须经过专门培训和考核，持证上岗。

在操作过程中，必须穿着规定的劳动防护用具，并按照操作规程进行操作。

第四条管理责任企业应当建立健全阀门操作管理制度，明确相关人员的职责和权限，并定期组织对操作人员进行岗前培训和定期演练，加强安全意识教育，确保人人都具备阀门的安全操作知识和技能。

第二章阀门基本知识第五条阀门的分类阀门按照功能和结构可分为截止阀、调节阀、安全阀等。

按照驱动方式可分为手动阀、电动阀、气动阀等。

第六条阀门的组成阀门主要由阀体、阀盖、阀杆和阀芯等部件组成，不同类型的阀门有不同的组成结构。

第七条阀门的工作原理阀门的开启和关闭是通过阀芯或阀瓣的移动来控制介质的流动。

根据阀门的类型和结构，其工作原理也有所不同。

第八条阀门的安全防护措施阀门操作过程中必须注意以下安全防护措施：（一）阀门前必须设置显眼的标识，并且清晰标明介质、流向和操作方式；（二）操作人员必须全程保持集中注意力，严禁在操作过程中嬉笑打闹、聊天抽烟等；（三）操作人员必须穿戴安全帽、防护眼镜、防护手套等安全防护用具；（四）操作人员在操作之前必须对阀门的工作状态进行检查，确保无异常；（五）操作人员必须按照正确的操作流程和操作步骤进行操作，严禁擅自改动或调整阀门。

第三章阀门的操作规程第九条开启阀门操作规程（一）操作人员必须确认阀门前的标识并了解介质和流向；（二）操作人员必须戴好防护用具，并且站在安全位置，保持距离；（三）操作人员在开启阀门之前必须检查阀门的工作状态，保证阀门处于关闭状态；（四）操作人员必须用合适的工具慢慢旋开阀门，不得用力过猛；（五）操作人员在开启阀门的过程中必须随时观察阀门的变化，发现异常要及时报告；（六）操作人员开启阀门后，必须关注管道系统的反应，确保系统正常运行。

ewne电动阀门说明书
电动阀门是一种电气控制的开关,用于调节流体的流量或压力。

根据控制方式,电动阀门可以分为手动阀门、电动控制阀门和电动自动控制阀门。

电动阀门的使用需要安装电动阀门控制器,并按照说明书中的操作程序进行操作。

电动阀门控制器可以通过电信号或气动信号来控制阀门的开关。

以下是电动阀门的一般使用方法:
1. 安装电动阀门:将电动阀门安装在工程管道上,并拧紧阀门连接管。

连接管应连接到管道系统的进水阀门或出水阀门。

2. 连接电动阀门控制器:将电动阀门控制器连接到电源线路上,并检查控制器的电源是否正常。

3. 设置控制信号:根据工程管道的流量、压力和控制要求,设置电动阀门的控制信号。

4. 运行电动阀门:启动电动阀门控制器,并根据需要进行调整控制信号,使阀门处于所需状态。

5. 维护保养:定期对电动阀门进行关闭和开启操作,检查阀门连接处的密封情况,并对控制器进行维护和检查。

使用电动阀门时,一定要按照说明书中的操作程序进行操作,以免出现危险。

同时,在运行过程中遇到问题,应及时联系专业人员进行处理。

型
-15Y -20Y -25Y -50Y -15Q -20Q -25Q -50Q
号 Q961F Q961F Q961F Q961F Q961F Q961F Q961F Q961F
-15Y -20Y -25Y -50Y -15Q -20Q -25Q -50Q
通径(mm) φ15 φ20 φ25 φ50 φ15 φ20 φ25 φ50
故障现象
故障原因
不 能 正 常 启 动 电机过热
1、电源不通 2、电压低 3、操作回路不通 4、切换装置复位不正确 5、污物卡死 6、微动开关触点损坏 7、电容器损坏
阀启闭过度频繁
排故措施
接通电源 调整电压 检查电路 检查复位情况 清除污物 更换开关 更换电容器 按ε=10％
咸阳三星机电科技有限责任公司
咸阳三星机电科技有限责任公司
电动机。电动机通过其齿轮式减速机构驱动输出轴，输出轴通过十字接 头去驱动阀杆，阀杆驱动球体转动而实现阀的开关。
3.1.3 减速器 为一齿轮式减速器，减速比为 291.3:1 3.1.4 行程控制机构 其形式为凸轮块式。行程控制凸轮有开向和关向之分，分别通过相应 的微动开关控制开向和关向行程。即左下凸轮通过左下微动开关控制开 向行程，右下凸轮通过右下微动开关控制关向行程。球阀行程 90°。此 机构同时附有同步信号输出机构，它的左右凸轮及相应的微动开关同时 为远(近)距离控制输出阀门状态信号(见图 1)。 3.1.5 手动—电动切换装置 其形式为全手动切换装置,仅限于安装调试或电控失灵时使用。请严 格按使用说明书操作,否则将损坏内部机构。 3.1.5.1 由电动变手动的切换方法 切断电源,手用力向上拉起手柄(见图 2)，然后用扳手按盖子上规定的 90°范围和方向转动传动轴(注意:绝不可超范围操作)，使传动轴上的离 合销从传动齿轮的轴向槽中滑出，使之和减速器脱离，从而可以以 1:1 的传动比操作阀门的开启和关闭。 3.1.5.2 由手动变电动的切换方法 切断电源,手用力向上拉起手柄,按盖子上规定的范围和方向用扳手 转动传动轴使手柄上指针复位到原来的位置,松开手柄,使传动轴上的离

电动阀门安全操作规程
电动阀门安全操作规程
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人
员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而
使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请
详细阅读内容。

1、认真阅读阀门说明书，了解基本结构和原理
2、电动蝶阀操作步骤
2.1闭合各回路空气开关，当“现场或远控”指示灯亮时，根据需要切换“现场”或“远程”控制，根据“关到位”或“开到位”指示灯亮，再选择开或关阀门操作。

注意：阀门没有关到位时，“关到位”或“开到位”指示灯都不会亮。

红灯表示“阀开到位”或“现场”控制，绿灯表示“阀关到位”或“远程”控制；
2.2若需手动开闭时，按下手动和自动切换开关，同时旋转阀门，“顺时针”方向是关闭阀门，关到位时指针指向0°，“逆时针”方向是开启阀门，开到位时指针指向90°。

这里填写您的企业名字
Name of an enterprise。

在电池报警图标显示时，应立即更换电池。 执行器大约10分钟检查一次电池状态。更换 电池后，电池报警图标将继续显示10分钟， 直到下一次检测到电池的状态为良好，图标 才会消失。
手动操作
压下手动/自动手柄，使其处于 手动位置。旋转手轮以挂上离 合器, 此时松开手柄，手柄将 自动弹回初始位置，手轮将保 持啮合状态, 直到执行器被电 动操作, 手轮将自动脱离，回 到电机驱动状态。如果需要， 可用一个带6.5mm铁钩的挂锁 将离合器锁定在任何状态。
电动操作
选择现场/停止/远程操作
执行器报警
执行器报警图标，图4.6是在一 个执行器报警实际存在时显 示。 当报警存在时，电动操作将被 禁止。 可能的原因是： • 电机温度保护跳断 • 断电时电池电量过低* • 电源故障 • 执行器控制系统报警 * 见电池报警
• 电池报警
电池报警图标，在执行器检测到电池电量过 低、完全没电或丢失时显示。 在电源接通时，执行器检测到电池没电，且 执行器电源掉电禁止操作功能[OS]有效时， 电池报警和执行器报警图标都将显示，电动 操作将被禁止。
示屏的淡黄色背景灯和一个指示阀位的指示灯也将点亮，
显示屏上可看到阀门打开的百分数或表示行程末端的符
号。
• 全开 由红灯指示灯和开启符号表示
由绿色指示灯和关闭符号表示
主电源关闭后，液晶显示器由电池供电，继续显示执行器 的阀位。无论何种情况，电池都不向背景灯和阀位指示灯 供电。
显示 – 就地指示
显示器的组成：
1. 红色 - 阀位指示灯 2. 黄色 - 阀位指示灯
2
3. 绿色 - 阀位指示灯 4. 液晶显示屏 (LCD) 5. 红外线传感器
3
1
4
6. 红外线信号确认指示灯

电动调节阀操作说明
一、手动操作：
1.打开电动调节阀手动操作开关。

2.根据需要转动手动操作装置，使阀门打开或关闭。

3.用手摇动手轮或手柄可以控制阀门的开度，从而调节流量或压力。

4.完成调节后，关闭电动调节阀手动操作开关。

二、自动操作：
1.连接电源（交流220V、380V、直流12V等）。

2.在控制室或控制面板上操作调节器或控制器，设定所需开度、流量或压力等参数。

3.电源接通后，电动执行器接收到信号，开始工作。

4.根据设定参数，电动执行器带动阀门打开或关闭，自动调节流量或压力。

5.在操作期间，可通过控制器上的显示屏或指示灯了解电动调节阀的工作状态。

6.完成调节后，通过控制器或调节器停止电动调节阀的运行。

三、注意事项：
1.在手动操作阀门时，要轻松稳定，防止太过用力导致阀门损坏。

2.在使用电动调节阀时，应确保电源稳定，避免电压过高或过低对设备造成损害。

3.在设定参数时，要根据具体情况和要求合理设置，避免阀门过开或
过闭，影响流量和压力控制。

4.定期检查电动调节阀的状态和工作情况，如有异常及时处理或维修。

5.遵守操作规程，严禁非专业人员乱操作和调节。

以上是电动调节阀的操作说明，希望能对您有所帮助！。

蝶阀使用说明书
一、用途
该阀适用于冶金、化工、煤炭、水泥、石油、电力、市政等行业的管道系统。

本阀动作灵活、轻巧，密封性好。

二、性能参数
三、结构、使用与材料
本阀门由阀体、阀板、轴等部件组成，本阀驱动部分由电动装置和二级减速装置组成，由电机的正反转使其达到“开”、“关”的目的。

各部件材料见下表
2、必须要确定电机的转向和阀门的开关方向是否一致。

3.安装与调整：
3.1 安装前应核对阀门性能与使用工况是否相符。

3.2 安装前应清洗阀门内腔，不允许有杂物、污物存于内腔。

3.3 本阀不允许承受拉伸、扭曲等外力。

3.4 安装前应检查阀门各部位连接螺栓有无松动，各转动部件转动是否灵活。

4. 电动装置调整请祥见随机电装说明书。

5.维修保养及使用：
5.1 本阀应保存在干燥处，不得露天堆放，阀门的进出口应密封，不准在蝶板上堆放重物
不能受冲击。

5.3 本阀户外安装时，用户应现场采取防雨、防尘及隔热措施。

5.4 定期检查各运动部件转动是否灵活，各部位螺钉有无松动，发现问题及时解决后方可继续使用。

5.5 阀门采用填料密封，使管道中介质不致渗漏。

如发现介质从轴缝中渗漏，可拧紧填料压盖上的调整螺栓以压紧
填料。

5定货须知：
用户定货时，请按本说明书所列规格提出产品型号和公称通径，若有其它特殊要求，请写出详细说明。

控制报警
控制报警图标，控制系统保持一个有效的ESD或联锁信号(ESD、联锁功能或 使用条件控制)实际存在时显示。 在ESD或联锁信号实际存在时，就地和远程操作将被禁止。
执行器报警
执行器报警图标，图4.6是在一 个执行器报警实际存在时显 示。 当报警存在时，电动操作将被 禁止。 可能的原因是： • 电机温度保护跳断 • 断电时电池电量过低* • 电源故障 • 执行器控制系统报警 * 见电池报警
• 阀门报警图标，是显示由于阀门故障，使力矩超出执行器 设定值而导致执行器“跳断”。可能的原因是： • 阀门过紧或在行程中阻塞 • 阀门粘住或卡住 • 阀门运行条件改变(压力、流量等增大) 由于执行器力矩跳断，则在同方向上的电动操作被禁止， 图标也将保留。将执行器沿相反方向运行即可消除图标。 如果执行器运行至设定的阀门行程末端停止，阀门报警图 标将不显示。 • 试着用手轮操作执行器，“感觉”一下阀门的硬度。
• 电池报警
电池报警图标，在执行器检测到电池电量过 低、完全没电或丢失时显示。 在电源接通时，执行器检测到电池没电，且 执行器电源掉电禁止操作功能[OS]有效时， 电池报警和执行器报警图标都将显示，电动 操作将被禁止。
在电池报警图标显示时，应立即更换电池。
执行器大约10分钟检查一次电池状态。更换 电池后，电池报警图标将继续显示10分钟， 直到下一次检测到电池的状态为良好，图标 才会消失。
VELAN电动阀的使用操作
手动操作 压下手动/自动手柄，使其处于 手动位置。旋转手轮以挂上离 合器, 此时松开手柄，手柄将 自动弹回初始位置，手轮将保 持啮合状态, 直到执行器被电 动操作, 手轮将自动脱离，回 到电机驱动状态。如果需要， 可用一个带6.5mm铁钩的挂锁 将离合器锁定在任何状态。

电动阀操作说明电动阀操作说明1.简介电动阀是一种自动控制系统中常用的设备，用于控制管道中的流体流动。

本操作说明将详细介绍电动阀的操作步骤和注意事项。

2.安装2.1 确保电动阀与管道之间的连接正确，防止出现漏水或渗漏的情况。

2.2 确保电动阀的电源接线正确，防止电源异常造成设备故障。

2.3 对电动阀进行稳固的安装，以保证其正常运行和使用。

3.操作步骤3.1 打开电源开关，确保电动阀处于通电状态。

3.2 按下开关按钮或旋转操作手柄，使电动阀处于开启状态。

3.3 根据需要调节电动阀的开启程度，可以通过控制按钮或旋钮来实现精确控制。

3.4 如需关闭电动阀，按下关闭按钮或旋转操作手柄，使电动阀处于关闭状态。

4.注意事项4.1 在操作电动阀时，应注意周围环境的安全，避免发生意外伤害。

4.2 在进行电动阀维护或清洁时，必须先将电源开关关闭，以确保操作安全。

4.3 定期检查电动阀的工作情况，如发现异常应及时维修或更换设备。

4.4 遵循使用手册中的相关指导，避免违反操作规程造成设备损坏。

本文档涉及附件：附件1、电动阀操作手册本文所涉及的法律名词及注释：1.自动控制系统：指通过一系列设备和技术手段实现对机械、电气等设备或系统的自动控制和监测的系统。

2.管道：用于运输液体或气体的管线系统。

3.漏水：管道系统中发生的非正常液体流失现象。

4.渗漏：管道系统中发生的非正常气体或液体逸出或渗出现象。

5.电源接线：指将电动阀与电源之间进行正确连接的操作。

6.设备故障：设备发生故障或异常运行的情况。

7.开启状态：电动阀处于打开或通水状态。

8.开关按钮：用于控制电动阀开启或关闭的按钮。

9.控制旋钮：用于调节电动阀开启程度的旋钮。

10.关闭状态：电动阀处于关闭或断水状态。

11.操作手柄：用于控制电动阀开启或关闭的手柄。

操作规程编号：LX-FS-A13758 电动阀门安全操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑电动阀门安全操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

1、认真阅读阀门说明书，了解基本结构和原理2、电动蝶阀操作步骤2.1闭合各回路空气开关，当“现场或远控”指示灯亮时，根据需要切换“现场”或“远程”控制，根据“关到位”或“开到位”指示灯亮，再选择开或关阀门操作。

注意：阀门没有关到位时，“关到位”或“开到位”指示灯都不会亮。

红灯表示“阀开到位”或“现场”控制，绿灯表示“阀关到位”或“远程”控制；2.2若需手动开闭时，按下手动和自动切换开关，同时旋转阀门，“顺时针”方向是关闭阀门，关到位时指针指向0°，“逆时针”方向是开启阀门，开到位时指针指向90°。

请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。

加氢单元电动阀操作法加氢单元电动阀分为Y型电动阀和普通电动阀，具体见图1和图2图1 Y型电动阀图2 普通电动阀Y型电动阀的操作：1、此类电动阀主要是位于加氢处理的机泵进出口，阀门开、关不能用电动执行机构进行全开或者全关操作，该阀应现场手动关闭到10%位置，然后由操作人员通过手轮操作，将该阀实现100%全关；阀门开启时，先将手轮挂上，慢慢将电动阀摇开一点后再用电动执行机构将阀门开到90%开度即可，部分阀门根据单元要求现场不能打到远程位置。

2、每次开、停泵时，要有人查看阀杆行程指示，现已经在阀杆行程上做了标记，阀门开、关只能到此位置（即开90%和关10%位置），而不能以电动阀指示盘上的开关数值为准。

3、挂手轮操作：用力将手柄压到底，手轮水平向内侧压进去即挂上手轮；脱开手轮只要将电动阀现场用电动机构开关动一下，然后马上停止，即脱开手轮。

电动阀操作具体见操作盘如下：图3 电动阀操作盘图3左侧的蓝色的月缺型操作钮指示的位置分别有LOCAL(就地)、STOP（停止）OFF（锁停）、REMOTE(远程)；右侧的红色按钮指示的位置OPEN（开）、CLOSE(关)两个位置。

开电动阀时将左侧的蓝色开关指示旋转到LOCAL位置，然后逆时针方向旋转右侧的红色按钮到OPEN位置，电动阀就开始进行打开动作。

中间如果需要电动阀停在某个位置，只要将左侧的蓝色的月缺型操作钮指示的位置打在STOP 位置即可，需要继续开的时候将左侧的旋钮打在LOCAL位置再逆时针方向旋转右侧的红色按钮到OPEN位置即可，直到电动阀开度符合要求。

相关连锁没有问题后将左侧的蓝色的月缺型操作钮指示的位置打在REMOTE位置就可以了，即可实现远程连锁动作的要求。

关闭电动阀时将左侧的蓝色开关指示旋转到LOCAL位置，然后顺时针方向旋转右侧的红色按钮到CLOSE位置，电动阀就开始进行关闭动作。

中间如果需要电动阀停在某个位置，只要将左侧的蓝色的月缺型操作钮指示的位置打在STOP位置即可，需要继续关的时候将左侧的旋钮打在LOCAL位置再顺时针方向旋转右侧的红色按钮到CLOSE位置即可，直到电动阀关闭到我们需要的位置。

金翔石化紧急切断阀操作规程培训一、操作前检查1、检查电动阀连接管路及阀体无渗漏，连接线路完好，阀门指示灯显示正常2、对停用三个月以上的电动阀装置，启动前应检查离合器,确认手柄在手动位置后，再检查电机绝缘二、现场手动操作1 、现场手动开启阀门操作:将转换开关旋钮打到手动位置，推动离合手柄至极限位置，转动手轮,确认机械齿合,然后松开,再逆时针转动手轮，同时观察电动阀显示开度及指示灯显示状态，开阀至所需开度2、阀门上指示灯表示状况：红灯亮：表示全开；绿灯亮:表示全关；黄灯亮:表示运行三、电动操作1、现场电动阀开启操作:将转换旋钮打到“就地”位置，然后将开关旋钮按逆时针方向转至极限位置松开,这时阀门开启，观察电动阀显示开度及指示灯显示状态，开阀到所需开度后，将转换旋钮打到“STOP”位置2、阀门上指示灯表示状况:红灯亮：表示全开；绿灯亮：表示全关;黄灯亮:表示运行3、远程开启阀门操作：将转换旋钮打到远程位置,在系统画面上激活电动阀，点击“打开”四、关闭电动阀1、现场手动关闭阀门操作：将转换开关旋钮打到手动位置，推动离合手柄到极限位置然后松开，再顺时针转动手轮,同时观察电动阀显示开度及指示灯显示状态，直至全部关闭2、采用现场操作阀门时，在阀门关到位前，应停止电动关阀，改用手微动将阀门关到位置3、远程关闭阀门操作:将转换旋钮打到远程位置,在系统画面上激活电动阀，点击“关闭”五、运行中检查1、阀门上指示灯表示状况：红灯亮：表示全开;绿灯亮：表示全关；黄灯亮：表示运行2、对行程和超扭矩控制器整定后的阀门,首次全开或全关时，应注意监视其对行程的控制情况，如阀门开关到位置后没有停止的，应立即手动紧急停机3、在开、关阀门过程中，发现信号指示有误、阀门有异常响声时，应及时停机检查。

电动阀操作说明范文电动阀是一种自动控制的阀门设备，通过电机或马达驱动阀门来打开和关闭。

它广泛应用于工业生产和家庭生活中的流体控制领域，如供水、排水、液压、气动等。

本篇文章将详细介绍电动阀的操作说明。

一、仪表和设备准备在操作电动阀之前，需要准备一些必要的仪表和设备，以确保操作的安全和顺利进行。

主要包括以下几项内容：1.阀门本体：确保阀门本体正常工作，没有渗漏或损坏。

2.电源：为电动阀供电，通常包括插座和电源线。

3.控制器：控制器通常装在电动阀上方，用于控制电动阀的开关和调节。

4.电源线和信号线：将电动阀与电源和控制器连接起来。

5.仪表设备：如电压表、电流表等，用于检测电动阀的电源电压和电流。

二、操作步骤在准备完成之后，可以按照以下步骤来操作电动阀：1.检查电源电压：首先，使用电压表等仪表设备检测电源电压是否符合电动阀的额定电压要求。

如果电压过高或过低，应及时采取措施进行调整。

2.连接电源：将电源线插入电动阀的插座中，并确保电源线与插座牢固连接。

3.连接信号线：根据电动阀和控制器的信号线接口要求，将信号线连接到相应的接口上。

通常，有两根信号线，一根用于控制阀门开关，一根用于开度调节。

4.打开电源开关：接通电源开关，电动阀将进入工作状态。

此时，可以通过观察电动阀的状态指示灯来判断电动阀是否正常工作。

5.控制开关：通过控制器上的开关按钮来控制电动阀的开关。

通常，开关按钮有开和关两个状态，分别用于打开和关闭电动阀。

6.调节开度：如果电动阀支持开度调节，可以通过控制器上的相应按钮来调节阀门的开度。

具体的开度范围和调节方式可能因电动阀的型号和厂家而异。

7.监测工作状态：在使用电动阀的过程中，应始终监测电动阀的工作状态。

可以通过观察阀门的开关情况、流体流动情况和噪音等来判断电动阀是否正常工作。

如发现异常情况，应及时采取措施进行检修和维护。

三、注意事项在操作电动阀时，需要注意以下几点事项，以确保操作的安全和有效性：1.定期检查和维护：电动阀是机械设备，需要定期进行检查和维护。
