０引言智能车设计是近年发展起来的一门新兴综合技术，涵盖了控制工程、电子工程、模式识别、计算机和机械等多个学科的知识，在军事、科研和工业中有广阔的应用前景[1]。
本文设计了一个基于Simulink7的智能小车仿真平台，能够根据系统性能要求确定PID控制器的最优参数，并且利用虚拟现实技术实时反映智能小车运行过程中的状态，可以为电子设计中掌握小车运动控制提供很好的演示环境。
１运动学方程智能小车采用差速转向控制方式，左右轮装有两个独立的驱动电机，驱动控制左右轮速度差实现车体的转向，其余非驱动轮为自由轮[2]。
假设车在XOY坐标系的坐标为(X，Y)，运行方向与X轴的夹角为θ，则向量[X，Y，θ]表示车的位姿[3]，小车运动方程如下：（1）式（1）中，b为左右驱动轮间横向距离，v L为左轮线速度，v R为右轮线速度，ω为小车转向速度，v 为小车前进速度。

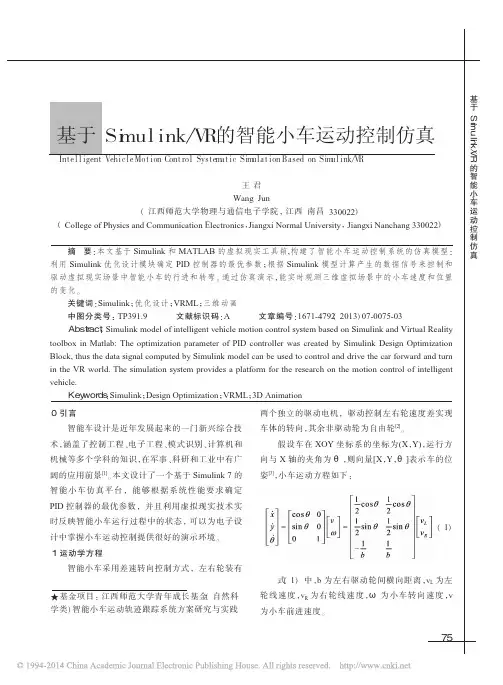

基于Ｓｉｍｕｌｉｎｋ／ＶＲ的智能小车运动控制仿真ＩｎｔｅｌｌｉｇｅｎｔＶｅｈｉｃｌｅＭｏｔｉｏｎＣｏｎｔｒｏｌＳｙｓｔｅｍａｔｉｃＳｉｍｕｌａｔｉｏｎＢａｓｅｄｏｎＳｉｍｕｌｉｎｋ／ＶＲ王君Wang Jun（江西师范大学物理与通信电子学院，江西南昌330022）（College of Physics and Communication Electronics，Jiangxi Normal University，Jiangxi Nanchang330022）摘要：本文基于Simulink和MATLAB的虚拟现实工具箱,构建了智能小车运动控制系统的仿真模型：利用Simulink优化设计模块确定PID控制器的最优参数；根据Simulink模型计算产生的数据信号来控制和驱动虚拟现实场景中智能小车的行进和转弯。
通过仿真演示，能实时观测三维虚拟场景中的小车速度和位置的变化。
关键词：Simulink；优化设计；VRML；三维动画中图分类号：TP391.9文献标识码：A文章编号：1671-4792（2013）07-0075-03Ａｂｓｔｒａｃｔ：Simulink model of intelligent vehicle motion control system based on Simulink and Virtual Reality toolbox in Matlab:The optimization parameter of PID controller was created by Simulink Design Optimization Block,thus the data signal computed by Simulink model can be used to control and drive the car forward and turn in the VR world.The simulation system provides a platform for the research on the motion control of intelligent vehicle.Ｋｅｙｗｏｒｄｓ：Simulink；Design Optimization；VRML；3D Animation★基金项目：江西师范大学青年成长基金（自然科学类）智能小车运动轨迹跟踪系统方案研究与实践基于Ｓｉｍｕｌｉｎｋ／ＶＲ的智能小车运动控制仿真７５科技广场２０１３．７图二实现智能车运动控制的Ｓｉｍｕｌｉｎｋ模型３控制器参数优化本设计采用PID 控制，通过调节K P 、K I 和K D 三个控制参数,使智能车能更准确、快速地沿给定路径前进。
MATLABSimulink与控制系统仿真实验报告MATLAB/Simulink与控制系统仿真实验报告姓名：喻彬彬学号：K031541725实验1、MATLAB/Simulink仿真基础及控制系统模型的建立一、实验目的1、掌握MATLAB/Simulink仿真的基本知识；2、熟练应用MATLAB软件建立控制系统模型。
二、实验设备电脑一台；MATLAB仿真软件一个三、实验内容1、熟悉MATLAB/Smulink仿真软件。
2、一个单位负反馈二阶系统，其开环传递函数为G(s)10。
用Simulink建立该s23s控制系统模型，用示波器观察模型的阶跃响应曲线，并将阶跃响应曲线导入到MATLAB 的工作空间中，在命令窗口绘制该模型的阶跃响应曲线。
3、某控制系统的传递函数为Y(s)G(s)s50。
用Simulink建其中G(s)2X(s)1G(s)2s3s立该控制系统模型，用示波器观察模型的阶跃响应曲线，并将阶跃响应曲线导入到MATLAB的工作空间中，在命令窗口绘制该模型的阶跃响应曲线。
4、一闭环系统结构如图所示，其中系统前向通道的传递函数为20，而且前向通道有一个[-，]的限幅环节，图中用N 表G(s)s12s20s示，反馈通道的增益为，系统为负反馈，阶跃输入经倍的增益作用到系统。
用Simulink建立该控制系统模型，用示波器观察模型的阶跃响应曲线，并将阶跃响应曲线导入到MATLAB的工作空间中，在命令窗口绘制该模型的阶跃响应曲线。
四、实验报告要求实验报告撰写应包括实验名称、实验内容、实验要求、实验步骤、实验结果及分析和实验体会。
五、实验思考题总结仿真模型构建及调试过程中的心得体会。
1题1、利用Simulink的Library窗口中的【File】→【New】，打开一个新的模型窗口。
分别从信号源库、输出方式库、数学运算库、连续系统库中，用鼠标把阶跃信号发生器、示波器、传递函数和相加器4个标准功能模块选中，并将其拖至模型窗口。

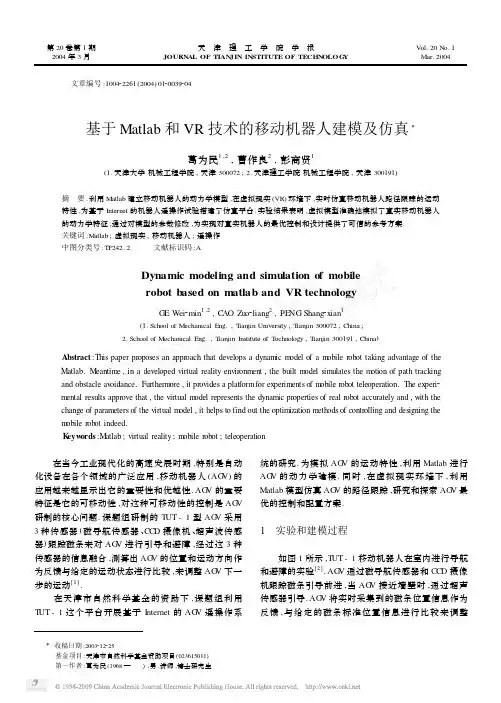

文章编号:100422261(2004)0120039204基于Matlab 和VR 技术的移动机器人建模及仿真Ξ葛为民1,2,曹作良2,彭商贤1(1.天津大学机械工程学院,天津300072;2.天津理工学院机械工程学院,天津300191)摘 要:利用Matlab 建立移动机器人的动力学模型,在虚拟现实(VR )环境下,实时仿真移动机器人路径跟踪的运动特性,为基于Internet 的机器人遥操作试验搭建了仿真平台.实验结果表明,虚拟模型准确地模拟了真实移动机器人的动力学特征;通过对模型的参数修改,为实现对真实机器人的最优控制和设计提供了可信的参考方案.关键词:Matlab ;虚拟现实;移动机器人;遥操作中图分类号:TP242.2 文献标识码:ADynamic modeling and simulation of mobilerobot based on matlab and VR technologyGE Wei 2min 1,2,C AO Zuo 2liang 2,PE NG Shang 2xian 1(1.School of Mechanical Eng.,T ianjin University ,T ianjin 300072,China ;2.School of Mechanical Eng.,T ianjin Institute of T echnology ,T ianjin 300191,China )Abstract :This paper proposes an approach that develops a dynam ic m odel of a m obile robot taking advantage of the M atlab.M eantime ,in a developed virtual reality environment ,the built m odel simulates the m otion of path tracking and obstacle av oidance.Furtherm ore ,it provides a platformfor experiments of m obile robot teleoperation.The experi 2mental results approve that ,the virtual m odel represents the dynam ic properties of real robot accurately and ,w ith the change of parameters of the virtual m odel ,it helps to find out the optim ization methods of controlling and designing the m obile robot indeed.K eyw ords :M atlab ;virtual reality ;m obile robot ;teleoperation 在当今工业现代化的高速发展时期,特别是自动化设备在各个领域的广泛应用,移动机器人(AG V )的应用越来越显示出它的重要性和优越性.AG V 的重要特征是它的可移动性,对这种可移动性的控制是AG V 研制的核心问题.课题组研制的T UT -1型AG V 采用3种传感器(磁导航传感器、CC D 摄像机、超声波传感器)跟踪磁条来对AG V 进行引导和避障,经过这3种传感器的信息融合,测算出AG V 的位置和运动方向作为反馈与给定的运动状态进行比较,来调整AG V 下一步的运动[1]. 在天津市自然科学基金的资助下,课题组利用T UT -1这个平台开展基于Internet 的AG V 遥操作系统的研究.为模拟AG V 的运动特性,利用Matlab 进行AG V 的动力学建模.同时,在虚拟现实环境下,利用Matlab 模型仿真AG V 的路径跟踪,研究和探索AG V 最优的控制和配置方案.1 实验和建模过程 如图1所示,T UT -1移动机器人在室内进行导航和避障的实验[2].AG V 通过磁导航传感器和CC D 摄像机跟踪磁条引导前进,当AG V 接近墙壁时,通过超声传感器引导.AG V 将实时采集到的磁条位置信息作为反馈,与给定的磁条标准位置信息进行比较来调整Ξ收稿日期:2003212225 基金项目:天津市自然科学基金资助项目(023615011) 第一作者:葛为民(1968— ),男,讲师,博士研究生 第20卷第1期2004年3月天 津 理 工 学 院 学 报JOURNA L OF TIAN JIN INSTITUTE OF TECHN OLOG Y V ol.20N o.1Mar.2004AG V 下一步的运动,达到实时控制AG V 跟踪磁条的目的.图1 TUT 21移动机器人Fig.1 TUT 21mobile robot 在仿真环境下,利用虚拟现实(VirtualReality )建模工具W orldUp 构建了AG V 运行的虚拟仿真环境场景,基于Matlab 构建AG V 仿真模型,通过模拟AG V 的动力学特性,来模拟AG V 的运动特行,通过在线修改虚拟AG V 的特性参数,来研究控制AG V 运动的最佳方案. 图2为AG V 车体结构简图[3].图2 车体结构简图Fig.2 Sketch of AGV body structure AG V 两后轮为驱动轮,分别由两台电机驱动,每台电机与后轮各构成一个速度闭环,为恒速输出.在工作载荷内,调节两电机的输入电压即可调节两后轮的转速;AG V 两前轮为随动轮,仅起到支撑车体的作用而无导向作用. 仿真算法原理是比较每一时刻AG V 所在位置的坐标值和终止坐标点的差别来计算处理两个坐标点之间的x 、y 值之间的误差,以当前AG V 姿态角和终止位置姿态角的差值作为输入量,来计算下一步AG V 的位移,也就是输出下一步AG V 到达的坐标和姿态角,从而控制AG V 向终点行进. 图3为AG V 运动学建模流程图.图3 AGV 动力学模型流程图Fig.3 F low ch art of the AGV dyamics model 现就其中的主要模块建模过程介绍如下[4]: 1)误差计算模块:本模块的作用是进行误差计算,通过比较机器人所在坐标点和终止坐标点的差别来计算处理两个坐标点之间的xy 值的误差和角度误差本模块接收5个信号(初始点的xy 坐标值,终止点的xy 坐标值,和角度值),输出两个信号(坐标值误差,角度误差). 初始点的y 坐标值与终止点的y 坐标值通过sum 模块进行求和运算,算出两个坐标值的差值,同时终止点的y 坐标值通过g oto 模块传出,同样的,对两个x 坐标值进行计算,求出差值.把计算出来的y 坐标值的差值与x 坐标值的差值通过T rig onometry 模块求出两值相除所得数的反正切函数,也就是求出倾斜角的弧度,所得值通过gain 模块与-1相乘,再通过sum 模块与角度值求出差值,所得差值通过Abs 模块求出绝对值,然后和π值比较(Relational operator 模块,如果满足条件,返回值为1),如果小于或等于π值,则直接与差值相乘,如果大于π值,则乘以2π然后和差值的绝对值相减,然后再与差值通过sign 模块所得的值相乘,最后两值相加,即为角度值的误差值. 2)PI D 控制模块:误差计算模块输出两个信号・04・天 津 理 工 学 院 学 报 第20卷 第1期 thetaError 和xyError ,两个信号分别通过PI D 控制模块,通过闭环回路控制,分别得出DeltaU 和Uavg ,计算公式为: theta-gain =theta-gain-pr 3theta-error (t -1)+theta-gain -int 3tinc 3sum (theta-error )+(theta-gain-der/tinc )3theta-error (t -1); y-gain =y -gain-pro 3y-error (t -1)+y-gain-int 3tinc 3sum (y -error )+(y-gain-der/tinc )3y -error (t -1); M ove-U (t -1)=theta-gain 3theta-gain-mult +y-gain 3y-gain-mult ; Delta-U (t -1)=sign (M ove-U (t -1))3in (abs (M ove-U (t -1)),23Max-M otor-V oltage ); U (t -1)=(23Max-M otor-V oltage -abs (Delta-U (t -1)))/2; 图4为PI D 控制在Matlab/Simulink下的仿真结构图.图4 PI D 控制模块仿真结构图Fig.4 Diagram of PI D simulation structure 3)扭矩计算模块:此模块用于计算AG V 轮子的扭矩,输入参数为“步进转速模块”的输出量、电动机本身的性能参数和减速器的传动比来算出扭矩,公式如下: Mn2(t -1)=G earbox-Ratio 3(K a 3U2(t -1)-K b 3omega-d2(t -1)); Mn1(t -1)=G earbox-Ratio 3(K a 3U1(t -1)-K b 3omega-d1(t -1)); 图5为扭矩计算在Matlab/Simulink 下的仿真模型结构图. 4)线性移动计算模块:此模块利用AG V 的物理参数,重量、轮子半径、轮子和地面摩擦力和在3)中输出的扭矩计算AG V 的速度和加速度.计算公式为: Accel-veh (t )=(Mn2(t -1)+Mn1(t -1)-23Front-Wheel-Friction (t -1)3Wheel-Radius )/(Mass-veh 3Wheel-Radius ); Vel-veh (t )=Vel-veh (t -1)+Accel-veh (t -1)3tinc ; Disp-veh (t )=Vel-veh (t )3tinc +0.53Accel-veh (t-1)3tinc^2; 图6为AG V 线性移动在Matlab/Simulink 下的仿真结构图.图5 扭矩计算模块仿真结构图Fig.5 Diagram of torque calc simulation structure图6 线性移动模块仿真结构图Fig.6 Diagram of linear motion calc simulation2 仿真运行 仿真系统运行环境为操作系统Windows2000Serv 2er ,虚拟现实插件为Micros oft VRM L Viewer 2.0,仿真建模和科学计算软件为Matlab Release13(Matlab V6.5/Simulink V5.0),运行界面见图7. 为检验虚拟AG V 的运行情况,现将磁条的位置坐标建立数据库,输入模型中作为路径跟踪的基准,用图形同时输出磁条路径和虚拟AG V 跟踪磁条运行的轨迹,用以直观比较.图8为经过一个周期运转后的轨迹图,左图为磁条基准路径,右图为虚拟AG V 的运行轨迹.・14・ 2004年3月 葛为民,等:基于Matlab 和VR 技术的移动机器人建模及仿真图7 仿真运行界面Fig.7 I nterface ofsimulation(a)(b )图8 基准路径和跟踪路径的比较Fig.8 Comp arison of the stand ardp ath and tracking p ath3 结 论 从图8的(b )图中可以看出,虚拟AG V 模型的运动轨迹基本上与(a )图的磁条轨迹相吻合,证明AG V 建模算法准确,参数选择合理,可以按照此参数配置修改真实AG V 属性各项指标,达到最优轨迹跟踪控制. 总之,利用Matlab 在虚拟现实环境下构建AG V 虚拟模型,达到了以下设计目标: 1)完成了真实AG V 与虚拟AG V 的匹配,真实反映了AG V 的运动学和动力学特征,为对AG V 的遥操作奠定了实现基础; 2)通过在线修改虚拟AG V 参数,快速检验对AG V的控制策略和最优配置的影响,同时减少了修改真实样机时间的延迟,降低了修改配置真实样机的费用.如AG V 的载荷问题,速度改变问题,传动比改变问题等造成的控制稳定性. 3)基于虚拟现实的仿真平台,由于VRM L 文件的特殊性,利于在Internet 上的运行分布式控制,故本仿真平台为基于Internet 的AG V 的遥操作进行了有益的尝试.参 考 文 献:[1] Weimin G e ,Zuolian Cao ,Shangxian Peng.Web -based teler 2obotics system in virtual reality environment [A].Proceedings of the SPIE Intelligent R obots and C om puter Vision C on ference [C].US A :SPIE Oct ,2003.[2] Weimin G e ,Zuoliang Cao ,Shangxian Peng.A T elerobotic Sys 2tem Based on Virtual Reality T echnique [A ].Proceedings of Virtual Reality Application in Industry [C ].US A :SPIE ,Oct ,2003.[3] 赵新华,曹作良.可移动机器人的运动学模型与控制原理[J ].机器人,1994,16(4):215—218.[4] 王沫然.S imulink 4建模及动态仿真[M].北京:电子工业出版社,2002.・24・天 津 理 工 学 院 学 报 第20卷 第1期 。

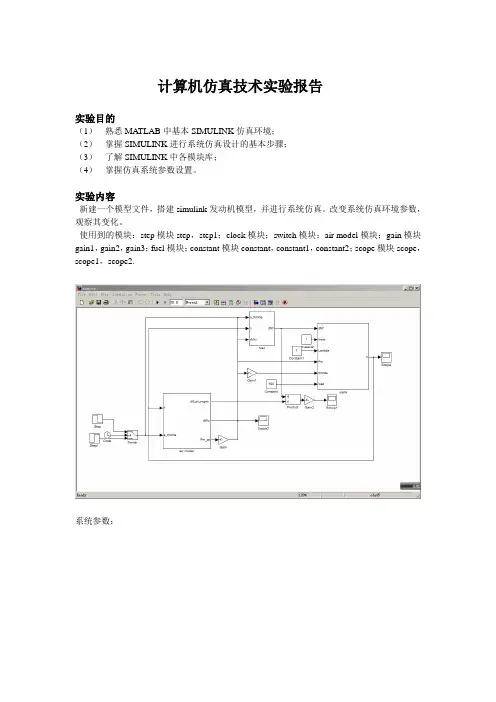

计算机仿真技术实验报告
实验目的
（1）熟悉MATLAB中基本SIMULINK仿真环境；
（2）掌握SIMULINK进行系统仿真设计的基本步骤；
（3）了解SIMULINK中各模块库；
（4）掌握仿真系统参数设置。
实验内容
新建一个模型文件，搭建simulink发动机模型，并进行系统仿真。
改变系统仿真环境参数，观察其变化。
使用到的模块：step模块step，step1；clock模块；switch模块；air model模块；gain模块gain1，gain2，gain3；fuel模块；constant模块constant，constant1，constant2；scope模块scope，scope1，scope2.
系统参数：
运行结果
心得体会
MATALAB是一种全能的软件，但在学习应用中也会存在难度，要将知识与操作相结合，在学习过之后就需要操作学习。
Matlab能解决我们许多的问题，在我们的数学建模中更是一种实用的工具，我们应更进一步地去学习，能应用到matlab中的大部分功能，会让我们在以后的学习中有更多的帮助。

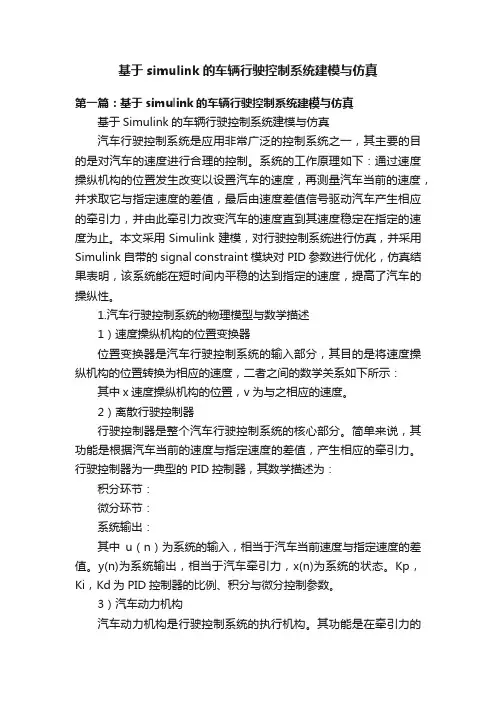

基于simulink的车辆行驶控制系统建模与仿真第一篇：基于simulink的车辆行驶控制系统建模与仿真基于Simulink的车辆行驶控制系统建模与仿真汽车行驶控制系统是应用非常广泛的控制系统之一，其主要的目的是对汽车的速度进行合理的控制。
