柴油加氢装置工艺概述参考资料

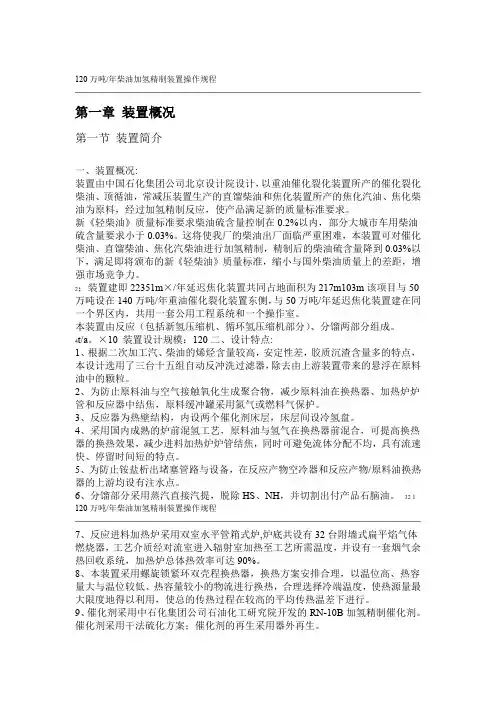

120万吨/年柴油加氢精制装置操作规程第一章装置概况第一节装置简介一、装置概况:装置由中国石化集团公司北京设计院设计，以重油催化裂化装置所产的催化裂化柴油、顶循油，常减压装置生产的直馏柴油和焦化装置所产的焦化汽油、焦化柴油为原料，经过加氢精制反应，使产品满足新的质量标准要求。

新《轻柴油》质量标准要求柴油硫含量控制在0.2%以内，部分大城市车用柴油硫含量要求小于0.03%。

这将使我厂的柴油出厂面临严重困难，本装置可对催化柴油、直馏柴油、焦化汽柴油进行加氢精制，精制后的柴油硫含量降到0.03%以下，满足即将颁布的新《轻柴油》质量标准，缩小与国外柴油质量上的差距，增强市场竞争力。

2；装置建即22351m×/年延迟焦化装置共同占地面积为217m103m该项目与50万吨设在140万吨/年重油催化裂化装置东侧，与50万吨/年延迟焦化装置建在同一个界区内，共用一套公用工程系统和一个操作室。

本装置由反应（包括新氢压缩机、循环氢压缩机部分）、分馏两部分组成。

4t/a。

×10 装置设计规模：120二、设计特点:1、根据二次加工汽、柴油的烯烃含量较高，安定性差，胶质沉渣含量多的特点，本设计选用了三台十五组自动反冲洗过滤器，除去由上游装置带来的悬浮在原料油中的颗粒。

2、为防止原料油与空气接触氧化生成聚合物，减少原料油在换热器、加热炉炉管和反应器中结焦，原料缓冲罐采用氮气或燃料气保护。

3、反应器为热壁结构，内设两个催化剂床层，床层间设冷氢盘。

4、采用国内成熟的炉前混氢工艺，原料油与氢气在换热器前混合，可提高换热器的换热效果，减少进料加热炉炉管结焦，同时可避免流体分配不均，具有流速快、停留时间短的特点。

5、为防止铵盐析出堵塞管路与设备，在反应产物空冷器和反应产物/原料油换热器的上游均设有注水点。

6、分馏部分采用蒸汽直接汽提，脱除HS、NH，并切割出付产品石脑油。

32 1 120万吨/年柴油加氢精制装置操作规程7、反应进料加热炉采用双室水平管箱式炉,炉底共设有32台附墙式扁平焰气体燃烧器，工艺介质经对流室进入辐射室加热至工艺所需温度，并设有一套烟气余热回收系统，加热炉总体热效率可达90%。

生物柴油加氢工艺流程全文共四篇示例，供读者参考第一篇示例：生物柴油是一种由植物油或动物油转化而来的燃料，被广泛应用于交通运输和工业生产中。

在生物柴油生产过程中，加氢工艺是一种重要的技术手段，可以提高生物柴油的品质和性能。

下面我们将介绍生物柴油加氢工艺流程及其原理。

一、生物柴油加氢工艺简介生物柴油加氢是一种通过催化剂作用将生物柴油中的不饱和化合物和杂质转化为饱和烃的过程。

这种工艺可以有效降低生物柴油的凝固点、改善燃烧性能和减少废气排放。

一般来说，生物柴油加氢包括催化裂化、沉淀脱硫、氢解等步骤。

1. 催化裂化催化裂化是生物柴油加氢的第一步，通过将原料与催化剂接触，在高温高压条件下，将大分子链的生物柴油分解为较小的碳氢化合物。

这个过程可以有效减少不饱和烃和杂质的含量，提高生物柴油的质量。

2. 沉淀脱硫沉淀脱硫是生物柴油加氢工艺的第二步，用于去除生物柴油中的硫化物。

硫化物是生物柴油中的一种有害物质，容易损坏催化剂和污染环境。

通过将生物柴油与脱硫剂反应，可以将硫化物转化为不溶于油中的硫酸盐或硫代硼酸盐，然后通过沉淀分离的方式将其去除。

3. 氢解1. 提高生物柴油的品质和性能，减少废气排放。

2. 可以降低生物柴油的凝固点，提高其在低温条件下的流动性。

3. 减少生物柴油的不饱和烃和杂质含量，减少燃料的积炭和系统堵塞。

4. 延长动力系统和催化转化器的使用寿命，降低维护成本。

生物柴油加氢工艺是一种有效的技术手段，可以提高生物柴油的品质和性能，减少废气排放，符合现代工业生产和环境保护的要求。

未来随着生物能源技术的不断发展，生物柴油加氢工艺将在全球范围内得到更广泛的应用。

第二篇示例：生物柴油是一种由植物油或动物油经过一系列化学反应加工而成的燃料，与传统石油燃料相比，生物柴油具有低碳排放、可再生资源等优点，因此备受关注。

而加氢工艺是生物柴油生产过程中的关键环节，通过加氢反应可以改善生物柴油的质量，提高其燃烧效率，减少有害物质排放。

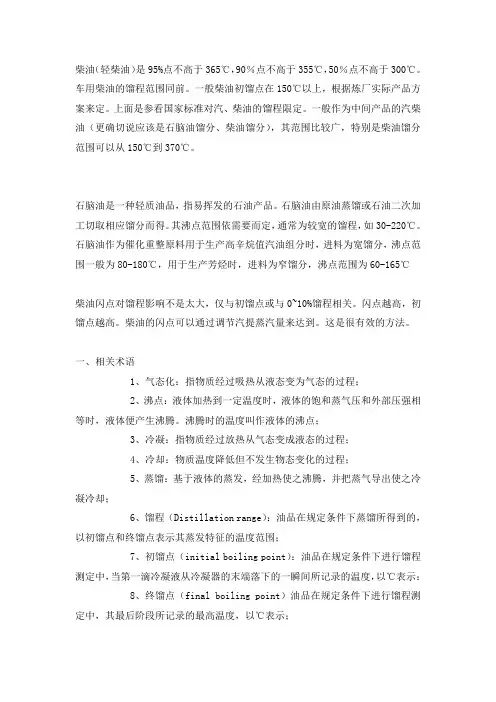

柴油（轻柴油）是95%点不高于365℃，90％点不高于355℃，50％点不高于300℃。

车用柴油的馏程范围同前。

一般柴油初馏点在150℃以上，根据炼厂实际产品方案来定。

上面是参看国家标准对汽、柴油的馏程限定。

一般作为中间产品的汽柴油（更确切说应该是石脑油馏分、柴油馏分），其范围比较广，特别是柴油馏分范围可以从150℃到370℃。

石脑油是一种轻质油品，指易挥发的石油产品。

石脑油由原油蒸馏或石油二次加工切取相应馏分而得。

其沸点范围依需要而定，通常为较宽的馏程，如30-220℃。

石脑油作为催化重整原料用于生产高辛烷值汽油组分时，进料为宽馏分，沸点范围一般为80-180℃，用于生产芳烃时，进料为窄馏分，沸点范围为60-165℃柴油闪点对馏程影响不是太大，仅与初馏点或与0~10%馏程相关。

闪点越高，初馏点越高。

柴油的闪点可以通过调节汽提蒸汽量来达到。

这是很有效的方法。

一、相关术语1、气态化：指物质经过吸热从液态变为气态的过程；2、沸点：液体加热到一定温度时，液体的饱和蒸气压和外部压强相等时，液体便产生沸腾。

沸腾时的温度叫作液体的沸点；3、冷凝：指物质经过放热从气态变成液态的过程；4、冷却：物质温度降低但不发生物态变化的过程；5、蒸馏：基于液体的蒸发，经加热使之沸腾，并把蒸气导出使之冷凝冷却；6、馏程（Distillation range）：油品在规定条件下蒸馏所得到的，以初馏点和终馏点表示其蒸发特征的温度范围；7、初馏点（initial boiling point）：油品在规定条件下进行馏程测定中，当第一滴冷凝液从冷凝器的末端落下的一瞬间所记录的温度，以℃表示：8、终馏点（final boiling point）油品在规定条件下进行馏程测定中，其最后阶段所记录的最高温度，以℃表示；9、干点（dry point）油品在规定条件下进行馏程测定中，烧瓶底部最后一滴液体气化瞬间所记录的温度，以℃表示；10、蒸发百分数（percentage evaporated ）油品在规定条件下进行馏程测定中，指回收百分数和损失百分数之和；11、回收体积（Volume recovered）油品在规定条件下进行馏程测定中，在读温度时同时观察到在量筒中回收到的冷凝液体积数，以毫升表示；12、馏出温度（distil-off temperature ）油品在规定条件下进行馏程测定中，量筒内回收的冷凝液达到某一规定体积（毫升）时所同时观察到的温度，以℃表示；13、中沸点（mid-boiling point）在具有对称蒸馏曲线的油品中，馏出50％的体积时的相应温度，以℃表示；14、50%馏出温度（50 percent distil-off temperature）油品在规定条件下进行馏程测定中，量筒中回收到试样一半体积的冷凝液时所同时观察到的温度，以℃表示；15、回收百分数（percentage recovered）油品在规定条件下进行馏程测定中观察到的最大回收体积所占加入试样的百分数。

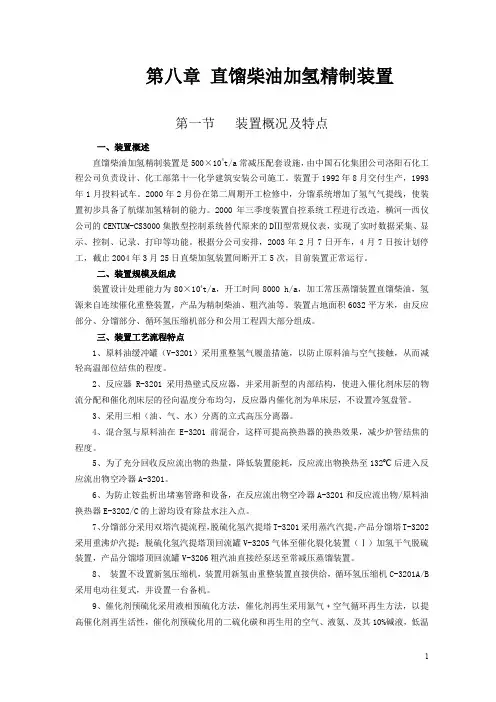

第八章直馏柴油加氢精制装置第一节装置概况及特点一、装置概述直馏柴油加氢精制装置是500×104t/a常减压配套设施，由中国石化集团公司洛阳石化工程公司负责设计、化工部第十一化学建筑安装公司施工。

装置于1992年8月交付生产，1993年1月投料试车。

2000年2月份在第二周期开工检修中，分馏系统增加了氢气气提线，使装置初步具备了航煤加氢精制的能力。

2000年三季度装置自控系统工程进行改造，横河—西仪公司的CENTUM-CS3000集散型控制系统替代原来的DⅢ型常规仪表，实现了实时数据采集、显示、控制、记录、打印等功能。

根据分公司安排，2003年2月7日开车，4月7日按计划停工，截止2004年3月25日直柴加氢装置间断开工5次，目前装置正常运行。

二、装置规模及组成装置设计处理能力为80×104t/a，开工时间8000 h/a，加工常压蒸馏装置直馏柴油，氢源来自连续催化重整装置，产品为精制柴油、粗汽油等。

装置占地面积6032平方米，由反应部分、分馏部分、循环氢压缩机部分和公用工程四大部分组成。

三、装置工艺流程特点1、原料油缓冲罐（V-3201）采用重整氢气履盖措施，以防止原料油与空气接触，从而减轻高温部位结焦的程度。

2、反应器R-3201采用热壁式反应器，并采用新型的内部结构，使进入催化剂床层的物流分配和催化剂床层的径向温度分布均匀，反应器内催化剂为单床层，不设置冷氢盘管。

3、采用三相（油、气、水）分离的立式高压分离器。

4、混合氢与原料油在E-3201前混合，这样可提高换热器的换热效果，减少炉管结焦的程度。

5、为了充分回收反应流出物的热量，降低装置能耗，反应流出物换热至132ºC后进入反应流出物空冷器A-3201。

6、为防止铵盐析出堵塞管路和设备，在反应流出物空冷器A-3201和反应流出物/原料油换热器E-3202/C的上游均设有除盐水注入点。

7、分馏部分采用双塔汽提流程，脱硫化氢汽提塔T-3201采用蒸汽汽提，产品分馏塔T-3202采用重沸炉汽提；脱硫化氢汽提塔顶回流罐V-3205气体至催化裂化装置（Ⅰ）加氢干气脱硫装置，产品分馏塔顶回流罐V-3206粗汽油直接经泵送至常减压蒸馏装置。
