数字集成电路考试知识点一、数字逻辑基础。
1. 数制与编码。
- 二进制、十进制、十六进制的相互转换。
例如，将十进制数转换为二进制数可以使用除2取余法；将二进制数转换为十六进制数，可以每4位二进制数转换为1位十六进制数。
- 常用编码，如BCD码（8421码、余3码等）。
BCD码是用4位二进制数来表示1位十进制数，8421码是一种有权码，各位的权值分别为8、4、2、1。
2. 逻辑代数基础。
- 基本逻辑运算（与、或、非）及其符号表示、真值表和逻辑表达式。
例如，与运算只有当所有输入为1时，输出才为1；或运算只要有一个输入为1，输出就为1；非运算则是输入和输出相反。
- 复合逻辑运算（与非、或非、异或、同或）。
异或运算的特点是当两个输入不同时输出为1，相同时输出为0；同或则相反。
- 逻辑代数的基本定理和规则，如代入规则、反演规则、对偶规则。
利用这些规则可以对逻辑表达式进行化简和变换。
- 逻辑函数的化简，包括公式化简法和卡诺图化简法。
卡诺图化简法是将逻辑函数以最小项的形式表示在卡诺图上，通过合并相邻的最小项来化简逻辑函数。
二、门电路。
1. 基本门电路。
- 与门、或门、非门的电路结构（以CMOS和TTL电路为例）、电气特性（如输入输出电平、噪声容限等）。
CMOS门电路具有功耗低、集成度高的优点；TTL门电路速度较快。
- 门电路的传输延迟时间，它反映了门电路的工作速度，从输入信号变化到输出信号稳定所需要的时间。
2. 复合门电路。
- 与非门、或非门、异或门等复合门电路的逻辑功能和实现方式。
这些复合门电路可以由基本门电路组合而成，也有专门的集成电路芯片实现其功能。
三、组合逻辑电路。
1. 组合逻辑电路的分析与设计。
- 组合逻辑电路的分析方法：根据给定的逻辑电路写出逻辑表达式，化简表达式，列出真值表，分析逻辑功能。
- 组合逻辑电路的设计方法：根据逻辑功能要求列出真值表，写出逻辑表达式，化简表达式，画出逻辑电路图。
2. 常用组合逻辑电路。
课程名称：通信系统集成电路设计实验名称：PN9序列与计数器的实现姓名：学号：班级：日期：XXXX年XX月XX日实验二PN9序列与计数器的实现一、实验目的1、了解伪随机序列的应用和产生原理、方法。
2、掌握在FPGA上利用线性反馈移位寄存器实现伪随机码发生器的方法。
3、通过波形仿真验证此实现方法的正确性和伪随机序列的周期性。
4、学会使用VHDL的结构化描述风格设计9~0的计数器。
二、实验环境1、Quartus II 9.1 (32-Bit)2、ModelSim-Altera 6.5a (Quartus II 9.1)3、Win2000操作系统三、实验要求1、PN9(a)利用VHDL语言编程实现伪随机码发生器的设计，在FPGA 内利用线性反馈移位寄存器结构实现伪随机码的产生；(b)将仿真结果dataout.txt文件中的数据导入matlab，统计伪随机序列的周期。
2、计数器采用VHDL结构化描述风格，编程实现9~0的十进制减法计数器。
四、实验内容1、PN9伪随机信号并非随机生成的信号，而是通过相对复杂的一定算法得出的有规律可循的变化信号，具有良好的随机性和接近于白噪声的相关函数，并且有预先的可确定性和可重复性。
这些特性使得伪随机序列得到了广泛的应用，常用于跳频通讯和加密通讯。
伪随机序列虽然不是真正的随机序列，但是当伪随机序列周期足够长时，它便具有随机序列的良好统计特性。
一个n级线性移位寄存器可以用n次多项式来表征，称以此式为特征多项式。
一般情况下，由n级移位寄存器组成的线性反馈电路所产生的序列周期不会超过2n-1。
下图为由n级具有线性反馈逻辑移存器所组成的码序列发生器的框图。
其中反馈系数C k的取值决定了反馈逻辑。
反馈逻辑可由特征多项式f(x)表示：f(x)=c0+c1x+c2x2+c3x3+……+c n x n，其中，n为移存器级数。
m序列：最长线性反馈移存器序列，是最常见和常用的一种伪随机序列，由具有线性反馈的移位寄存器产生的周期最长的序列。
天津大学电路考研真题-考研资料-笔记讲义天津考研网独家推出天津大学电路考研资料、真题解析班等辅导资料，帮助考生在考研复习中能够理清做题思路，出题方向及复习重点。
以下为相关资料的介绍。
【适用对象】2014年报考天津大学电路且初试科目为811电路（电路基础、网络分析）的专业课基础不扎实、对院系内部信息了解甚少的同学，适合跨校考生使用【推荐理由】由本部签约的天津大学电路在读本硕博团队搜集整理精心编制成套，严格依照天津大学最新考研大纲及考研参考书目整理，目前为市面上最全面的资料，作为基础强化及冲刺全程使用，分售600余元，全套购买享受大幅优惠并有赠品【使用方法】天津大学电路基础阶段使用多媒体电子教案、讲义配合指定教材复习，梳理知识点，切实感受天大课题氛围；强化阶段使用历年考研辅导班笔记总结分析总结天大授课重点；冲刺阶段使用历年试题等试题资料进行测试，通过试题答案可以检验做题效果，同时可以分析出题思路及重点【包含资料】第一部分天津大学电路考研真题及答案：1、天津大学811电路1991－2013年考研真题（市场独家最全，其中2012、2013年试题由本站特约考生团队回忆，全国独家推出，其余试卷均为原版，掌握最新试题动向先人一步），众所周知天大出题重复率高，一般多年的试题就是一个小题库，所以历年试题一定要仔细研究，通过多年试卷可总结出出题重点及思路；2、天津大学811电路1999－2011年考研试题参考答案，解决学生答题后勘误的困惑，同时还对历年试题做了分析，历年考点一览无遗，众所周知天大出题重复率高，一般多年的试题就是一个小题库，所以历年试题一定要仔细研究，为考研必备资料。
尤其近几年试题保证100%正确率，市面上的答案基本都有错误，尤其是没有解题步骤很难作为参考使用，本套答案为签约团队独家主创，附有详细解题步骤及答题思路分析，请同学认真分辨市面一些低价劣质的资料，以免耽误考研；3、天津大学811电路2005-2010年考研真题解析，由本院资深团队主创，视频格式，光盘发送，对考研真题进行了详细讲解并做深度分析，总结出题规律，进行必要的答题技巧点拨，同时在关键时刻做考点预测，全国独家研发；第二部分天津大学电路其他重要资料：1、天津大学811电路04年考研辅导班笔记，最后一届校方主编，众所周知透题班，出题老师授课，含金量极高；2、天津大学811电路08年考研辅导班笔记，为天大权威老师授课，手写版主次分明，明确考研重点；3、天津大学811电路09年考研辅导班笔记，天大名师授课，手写版50余页字迹工整，重点突出，明确了核心知识点，同时结合近年题（包含08年）进行了分析。

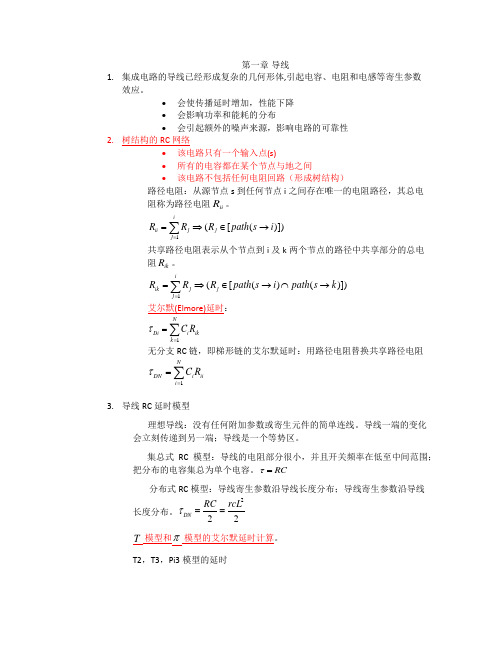

第一章 导线1. 集成电路的导线已经形成复杂的几何形体,引起电容、电阻和电感等寄生参数效应。
• 会使传播延时增加，性能下降• 会影响功率和能耗的分布• 会引起额外的噪声来源，影响电路的可靠性2. 树结构的RC 网络• 该电路只有一个输入点(s)• 所有的电容都在某个节点与地之间• 该电路不包括任何电阻回路（形成树结构）路径电阻：从源节点s 到任何节点i 之间存在唯一的电阻路径，其总电阻称为路径电阻ii R 。
1([()])iii j j j R R R path s i ==⇒∈→∑共享路径电阻表示从个节点到i 及k 两个节点的路径中共享部分的总电阻ik R 。
1([()()])iik j j j R R R path s i path s k ==⇒∈→⋂→∑艾尔默(Elmore)延时：1NDi i ik k C R τ==∑无分支RC 链，即梯形链的艾尔默延时：用路径电阻替换共享路径电阻 1NDN i ii i C R τ==∑3. 导线RC 延时模型理想导线：没有任何附加参数或寄生元件的简单连线。
导线一端的变化会立刻传递到另一端；导线是一个等势区。
集总式RC 模型：导线的电阻部分很小，并且开关频率在低至中间范围；把分布的电容集总为单个电容。
RC τ=分布式RC 模型：导线寄生参数沿导线长度分布；导线寄生参数沿导线长度分布。
222DN RC rcL τ== T 模型和π 模型的艾尔默延时计算。
T2，T3，Pi3模型的延时第二章CMOS反相器1.CMOS静态特性1)输出摆幅等于电源电压即高电平为VDD，低电平为GND，噪声容限大；2)逻辑电平与器件尺寸无关，所以晶体管可以采用最小尺寸，属于无比例逻辑；3)稳态时输出与VDD或者GND之间总存在一条有限的电阻通路；4)输入阻抗很高，理论上，单个反相器可以驱动无数个门；5)稳态时候，电源和地之间没有直接的通路，没有电流存在（忽略漏电流），即该门电路不消耗任何静态功耗。
2014天津大学集成电路工程考研专业详细介绍一、历年复试分数线2009年总分300，政治45，英语45，数学/专业课一80，专业课二802010年总分310，政治45，英语45，数学/专业课一80，专业课二802011年总分330，政治50，英语50，数学/专业课一90，专业课二90二、考试方向和科目0104085209001组①101思想政治理论②204英语二③302数学二④811电路0104085209002组①101思想政治理论②204英语二③302数学二④813半导体物理或电介质物理0104085209003组①101思想政治理论②204英语二③302数学二④815信号与系统三、专业课参考书813半导体物理或电介质物理1.半导体物理学，（第七版），刘恩科、朱秉升、罗晋生编著，电子工业出版社。
2.《电介质物理导论》，李翰如，成都科技大学出版社3.《电介质物理基础》，孙目珍，华南理工大学出版社4.《电介质物理》，张良莹、姚熹，西安交通大学出版社《天津大学半导体物理考研复习精编》思博天大考研网815信号与系统《信号与线性系统分析（第四版）》，吴大正主编，高等教育出版社。
三、专业介绍集成电路工程是包括集成电路设计、制造、测试、封装、材料、微细加工设备以及集成电路在网络通信、数字家电、信息安全等方面应用的工程技术领域。
该领域工程硕士学位授权单位培养集成电路设计与应用高级工程技术人才和集成电路制造、测试、封装、材料与设备的高级工程技术人才。
研修的主要课程有：政治理论课、外语课、高等工程数学、半导体器件物理、固体电子学、电子信息材料与技术、电路优化设计、数字信息处理、数字通讯、系统通信网络理论基础、数字集成电路、模拟集成电路、集成电路CAD、微处理器结构及设计、集成电路测试方法学、微电子封装技术、微机电系统（MEMS）、VLSI数字信号处理、集成电路与片上系统（SoC）、集成电路制造工艺及设备、现代管理学基础等。
