第一章 梁板结构

对于边跨，伸进边支座的计算 长度可在0.025ln1和a／2两者 中取较小值。
按弹性方法计算
2．活荷载不利布置和内力包络图
(1)活荷载不利布置：活荷载是按一整跨为单位来 改变其位置的，因此在设计连续梁、板时，应研 究活荷载如何布置将使梁内某一截面的内力为最 不利。
按弹性方法计算
活荷载不利布置的法则
1)折算荷载
活荷载
连续板
g
g
q 2
q
q 2
(11
3)
连续梁
g
g
q 4
q
3q 4
(11
4)
考虑次梁抗扭对连续板内力的有利影响，通过增大恒荷载
并相应地减小活荷载的方式来修正，即计算连续板内力时， 采用折算恒荷载g’，和折算活荷载q’进行。
按弹性方法计算
1.2.4 连续梁、板考虑内力重分布的设计
钢筋混凝土连续梁、板按弹性方法设计时，存在着两 个主要问题：一是当计算简图和荷载确定以后，各 截面间弯矩、剪力等内力的分布规律始终是不变的； 另一是只要任何一个截面的内力达到其内力设计值 时，就认为整个结构达到其承载能力。

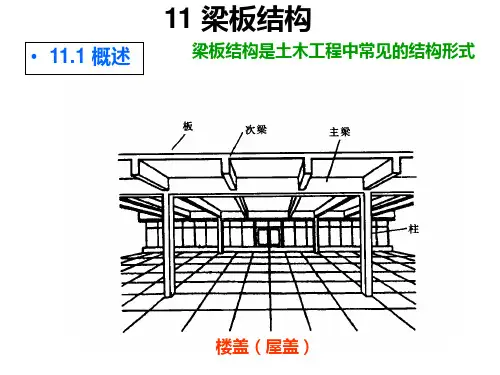

肋梁楼盖一般由板、次梁和主梁组成。
传力路线是：板~次 梁~主梁~柱(墙)~基 础。肋梁楼盖中的主 梁可以是连续梁，也 可以与柱子构成框架 结构。
将楼板划分成若干个正方形或接近正方形的小区 格，两个方向的梁截面相同，不分主梁和次梁， 都是直接承受板传来的荷载，这种楼盖称为井式 楼盖。井式楼盖的梁是以楼盖四周的柱或墙作为 支承的，两个方向梁的相交点会产生一定数量的 挠度，整个楼盖的变形类似一块很大的双向板。
1)求某跨跨内最大正弯矩时，应在 该跨布置活荷载，然后向其左右， 每隔一跨布置活荷载；

将连接件安装在梁和板之间，确保连接牢固、 稳定。
连接件的质量检测
对焊接好的连接件进行质量检测，确保符合 设计要求。
05 梁板结构的优化设计
梁的优化设计
01 总结词
合理选择梁截面尺寸、材料和 跨度
02
详细描述
根据梁的受力情况和跨度，合 理选择梁的截面尺寸和材料， 以提高梁的承载能力和稳定性 。同时，考虑梁的挠度和裂缝 宽度，以满足结构安全和正常 使用的要求。
梁板结构的应用场景
梁板结构广泛应用于 住宅、办公楼、商场 等民用建筑中。
在厂房、仓库等工业 建筑中，梁板结构也 是主要的建筑结构形 式之一。
在桥梁工程中，梁板 结构也经常被采用， 如简支梁桥、连续梁 桥等。
02 梁板结构的力学原理
梁的受力分析
梁的弯曲变形
梁在受到垂直于其轴线的力时， 会发生弯曲变形，导致梁的中部
03 梁板结构的材料与选型
梁的材料与选型
总结词
梁是梁板结构中的主要承重构件，其材料 和选型对结构的承载能力和稳定性至关重
要。
混凝土
混凝土梁具有较好的耐久性和防火性能， 适用于跨度较大的梁。根据结构要求选择
合适强度等级的混凝土。
钢材
钢材强度高、塑性好，适用于承受较大荷 载的梁。根据结构需求选择合适的钢种， 如碳素钢、合金钢等。
连接件的优化设计
总结词
优化连接件的安装工艺和构造措施
详细描述
优化连接件的安装工艺，如采用适当的焊接、铆接或螺栓连接等工艺，确保连接件的牢固性和可靠性 。同时，采取有效的构造措施，如增加连接件的刚性和稳定性、设置必要的加强件等，以提高整个结 构的承载能力和稳定性。
06 梁板结构的工程实例
桥梁工程中的梁板结构

取小值
（板）
取小值
（梁）
折算荷载 ：板和次梁现浇在一起时考虑
连续板
g g
q 2
q
q 2
连续次梁
q g g 4
3q q 4
1.2.3连续梁、板按弹性理论方法的内力计算 • 1.活荷载的最不利布置及荷载 的最不利组合 连续梁活荷载最不利布置 的原则：
（1）求某跨跨内最大正弯矩时， 应在本跨布置活荷载，然 后隔跨布置 （2）求某跨跨内最大负弯矩时， 本跨不布置活荷载，而在其 左右邻跨布置，然后隔跨布置 （3）求某支座最大负弯矩或支座左、 右截面最大剪力时，应在该支座 左右两跨布置活荷载，然后隔跨 布置。
M M G Ql0
承受间距相同、大小相等的集中荷载时 ：
V nV G Q
等跨连续板
M M g q
2 l0
对四周与梁整体连接的单向板 (现浇连续板的内区格就属于 这种情况)，其中间跨的跨中截面及中间支座截面的计算弯 矩可减少20％，其它截面则不予降低（如板的角区格、边 跨的跨中截面及第一内支座截面的计算弯矩则不折减）。
11.2 现浇单向板肋梁楼盖
• 单向板肋梁楼盖的设计步骤为： （1）结构平面布置，并对梁板进行分类编号， 初步确定板厚和主、次梁的截面尺寸； （2）确定板和主、次梁的计算简图； （3）梁、板的内力计算及内力组合； （4）截面配筋计算及构造措施； （5）绘制施工图。
11.2.1结构平面布置
1．单向板肋梁楼盖结构平面布置通常有以下三种方案：
2.内力计算 跨数超过五跨的连续梁、板，当各跨荷载相同，且跨度 相差不超过10%时，可按五跨的等跨连续梁、板计算
（1）在均布及三角形荷载作用下：
M k1 gl 2 k 2 ql 2

1 梁板结构1.1 概述——梁板结构类型混凝土梁板结构，是由板和梁组成的结构体系，其支承结构体系可为柱或墙体。

按施工方法，钢筋混凝土梁板结构可分为●（现浇）整体式梁板结构●装配式梁板结构●装配整体式梁板结构1.1.1 （现浇）整体式梁板结构1、整体式梁板结构的性能及适用条件优点：整体性好，防水性好，抗震性强，施工技术简单；缺点：施工现场工作量较大，模板用量较多，施工周期较长。

一般适用于下列情况：●楼面荷载较大、平面形状复杂或布置上有特殊要求的建筑物；●对防渗、防漏或抗震要求较高的建筑物；●有震动荷载的楼面；●高层建筑2、整体式梁板结构的结构分类及应用按结构组成，整体式梁板结构可分为：●梁板结构（或肋梁楼盖）：有板有梁，图1.1.1。

●板柱结构（或无梁楼盖）：有板无梁，图1.1.2。

按楼板的传力方式和支撑条件，整体式梁板结构分为●单向板梁板结构（单向板肋梁楼盖）●双向板梁板结构（双向板肋梁楼盖）●密肋梁板结构（密肋楼盖）●井式梁板结构（井式楼盖）无梁楼盖3、整体式梁板结构的板与梁整体式梁板结构中的板，通常为承受均布荷载的四边支承矩形板（大板中的一个单元），短边的长度为1l ，长边的长度为2l ，计算简图见图1.1.3。

在板的中央部位，取出两个单位宽度的正交板带，将作用在板上的均布荷载q ，分解到正交板带上，分别为1q 和2q 。

两个方向的板带所承受的分配荷载1q 和2q ，与各个方向板带长度的对应关系挠度：41111q l v EI、42222q l v EI荷载分配：4221441122lq q ll、4112441122lq q ll4421111222q l l q l l其中，125384（板带支承条件和板厚相同） 上述公式表明，两个方向板带所分配的荷载1q 、2q ，仅与板带的跨度比12l l 有关，或者，仅与其线刚度比21i i 相关（11EIi l ，22EI i l ）。

当213l l 时，198.78%q q ，21.22%q q 。
