测量发电机定子绕组的直流电阻原因及注意事项(通用版)

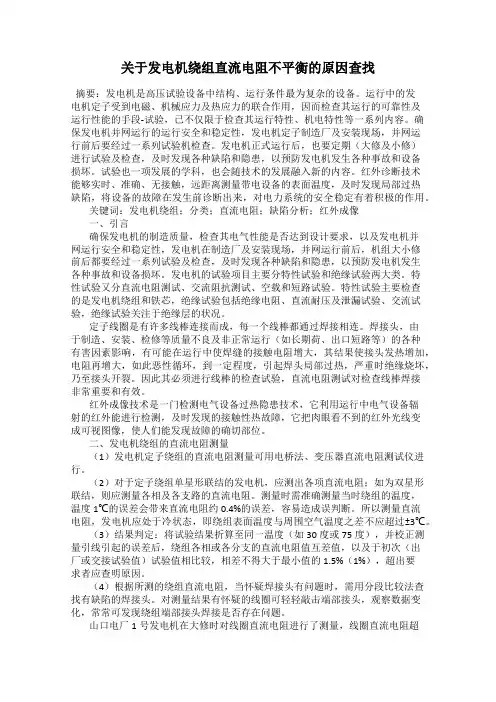

关于发电机绕组直流电阻不平衡的原因查找摘要：发电机是高压试验设备中结构、运行条件最为复杂的设备。

运行中的发电机定子受到电磁、机械应力及热应力的联合作用，因而检查其运行的可靠性及运行性能的手段-试验，已不仅限于检查其运行特性、机电特性等一系列内容。

确保发电机并网运行的运行安全和稳定性，发电机定子制造厂及安装现场，并网运行前后要经过一系列试验机检查。

发电机正式运行后，也要定期（大修及小修）进行试验及检查，及时发现各种缺陷和隐患，以预防发电机发生各种事故和设备损坏。

试验也一项发展的学科，也会随技术的发展融入新的内容。

红外诊断技术能够实时、准确、无接触，远距离测量带电设备的表面温度，及时发现局部过热缺陷，将设备的故障在发生前诊断出来，对电力系统的安全稳定有着积极的作用。

关键词：发电机绕组；分类；直流电阻；缺陷分析；红外成像一、引言确保发电机的制造质量，检查其电气性能是否达到设计要求，以及发电机并网运行安全和稳定性，发电机在制造厂及安装现场，并网运行前后，机组大小修前后都要经过一系列试验及检查，及时发现各种缺陷和隐患，以预防发电机发生各种事故和设备损坏。

发电机的试验项目主要分特性试验和绝缘试验两大类。

特性试验又分直流电阻测试、交流阻抗测试、空载和短路试验。

特性试验主要检查的是发电机绕组和铁芯，绝缘试验包括绝缘电阻、直流耐压及泄漏试验、交流试验，绝缘试验关注于绝缘层的状况。

定子线圈是有许多线棒连接而成，每一个线棒都通过焊接相连。

焊接头，由于制造、安装、检修等质量不良及非正常运行（如长期荷、出口短路等）的各种有害因素影响，有可能在运行中使焊缝的接触电阻增大，其结果使接头发热增加，电阻再增大，如此恶性循环，到一定程度，引起焊头局部过热，严重时绝缘烧坏，乃至接头开裂。

因此其必须进行线棒的检查试验，直流电阻测试对检查线棒焊接非常重要和有效。

红外成像技术是一门检测电气设备过热隐患技术，它利用运行中电气设备辐射的红外能进行检测，及时发现的接触性热故障，它把肉眼看不到的红外光线变成可视图像，使人们能发现故障的确切部位。

直流电阻测量9.熟悉直流电阻测试的目的、测试方法和测试时的注意事项。

一、测量直流电阻的意义有些电气设备具有线圈等导电回路，例如发电机、电动机、变压器等。

这些线圈的导线都包有绝缘，在制造过程中可能存在质量问题。

例如导线连接接头焊接不良，或者存在匝间短路，也可能线圈的引出线与接线端子的连接拧得不紧。

如果存在这些缺陷，电气设备投入运行时，可能很快发生事故；也可能在运行一段时间后，由于过负荷等原因，产生局部过热，最终导致设备事故。

测量这些设备导电回路的直流电阻，就是为了及时发现线圈等导电回路的隐患，防止不合格的设备投入运行。

此外，断路器等开关设备的触头闭合不严，或者引接线的接触不良，在长期通过大电流时由于接触电阻过大而局部过热，最后导体熔化造成事故。

对这些设备导电回路测量直流电阻就是为了校验开关触头是否接触良好，引接线的连接是否紧固，防止运行中接触点产生过热引起事故。

二、直流电阻测试方法1.直流压降法电流、电压表法又称直流压降法，其原理是在被测电路中通以直流电流，测量两端压降，根据欧姆定律计算出被测电阻。

图3-16为直流压降法测量直流电阻原理接线图。

图中R某为被测电阻，I为测量电流，U为测量电压。

根据欧姆定律R某＝U／I。

由于电流表和电压表都存在内阻，对测量结果会造成影响，引起误差。

因此在计算电阻时，应把电流表和电压表的内阻考虑进去。

设电流表的内阻为rA，电压表的内阻为rv。

（1）采用图3-16（a）所示接线方式时R某U（3-19）UIrV式中R某——被测直流电阻，Ω；U——电压表指示的电压，V；I——电流表指示的电流，A；rV——电压表的内电阻，Ω。

（2）采用图3-16（b）所示接线方式时R某UIrA（3-20）I式中rA——电流表的内电阻，Ω。

图3-16（a）所示测量方法中，电流表中流过的电流包括两部分，其中主要部分是流过被测电阻R某的电流，另有一很小的电流是流过电压表的电流。

对于同一块电压表，电源电压不变，流过的电流也不变。

发电机电气试验方法及标准一．高压发电机第一部分：定子部件1．直流电阻2．目的：检查绕组的焊头是否出问题等原因测试环境：冷状态下进行测试工具：直流电阻电桥数据处理：各项的测试应做以下处理数据处理(I max-I min)/I平均≤2%结果判定：测试值必须满足以上的关系，不满足就应检查定子线圈。

3．绝缘电阻目的：检测线圈的绝缘电阻的大小，为以后的试验确定安全保证。

测试环境：常温下测试，记录数据要记录当前的温度。

测试工具：兆欧表注意事项：在绝缘电阻测试的过程中，在每项测试完之后应该对绕组充分放电，不然会造成严重的后果测试方法：在测量前应充分对地放点，注意机械调零，在测试的时候除开被测项，其他的各项都应该接地，测试的时候记录测试时间为15s和60s时的电阻值，在测试后计算吸收比，吸收比=R60/R15吸收比应满足大于2，而且各个项的绝缘电阻不平衡系数不应大于2（不平衡系数指最大一项的R60与最小一项R60之比）4．直流耐电压.目的：在较高的电压下发现绕组绝缘的缺陷测试环境：常温下进行试验测试工具：直流耐压设备一套测试方法：利用调压器调节电压使高压侧直流电压为0.5U N、1.0 U N、1.5 U N、2.0 U N、2.5 U N、3.0U N每阶段要停留一分钟的耐压试验时间,并在试验的时候记录各个电压时候的电流值。

每项在测试的时候其他项都必须接地。

而且在电压相同的时候各个项的电流值应该比较相近。

在规定的试验电压下,各相泄漏电流的差别不应大于最小值的50%。

注意事项：在测试的时候由于是高压，因此在测试的时候要注意安全，小心周围环境。

在每项测试完之后必须充分放电，否则容易造成事故。

必须注意的就是，测温线圈的接线头必须接地。

5．交流耐电压目的：检查线圈之间的绝缘性能测试环境：常温下进行试验测试工具：耐电压试验设备一套测试方法：发电机定子的交流耐压试验在制作的过程中一共有三个阶段要测试，下面就分别介绍试验的方法：（1）、单个线圈的交流耐电压试验，每次基本上做10个线圈的耐电压试验，试验方法是：在工作台上面放木方，木方里面用海绵等软性有弹性的材料包扎一圈，必须要厚点的，外面包0.1mm左右的铝铂，并且用铜丝将其绑好，在整个线圈的低阻部分必选全放在木方上方。

冯复生华北电力科学研究院，北京1000451 引言发电机定子绕组绝缘电阻测量是最常用的诊断方法之一。

由于其方法简单、方便，通常作为判断发电机定子绕组绝缘受潮、表面脏污程度以及判断绝缘裂痕等缺陷的有效手段之一，尤其采用三相绝缘电阻以及和以往绝缘电阻值相比较的方式，可以判断绝缘是否受潮，此外还可做为定子绕组耐压试验或投运的重要判据。

但由于影响绝缘电阻测量值的因素较多，有的标准中对于其最低允许值并没有作出明确规定，同时绝缘电阻值与定子绕组绝缘强度间也不存在明确的关系，无法直接由绝缘电阻值判断定子绕组的电气强度或由所测值的大小确定发生电气故障的可能。

目前国内外资料中表明绝缘电阻值与温度关系的表达式也极不统一，使所测值有时无法和以往测量值进行比较，因而不能了解到定子绕组绝缘的真实状态。

本文对目前国内外采用的绝缘电阻与温度的关系，以及制造部门、运行部门推荐的绝缘电阻最低允许值作了系统比较，推荐了合理的最低允许值，同时对试验要求以及大型发电机定子绕组绝缘电阻测量方法、要领做了具体介绍。

2 不同温度下定子绕组绝缘电阻换算公式2．1 定子绕组绝缘电阻与温度关系的表达式文献［1］所推荐公式为·B级热固性绝缘R1＝R2×1．6（t2－t1）／10（1）式中R1为测量温度为t1时的绕组绝缘电阻值，MΩ；R2为换算至温度t2时的绕组绝缘电阻值，MΩ；t1为测量时的温度，℃；t2为要换算的温度，℃。

·热塑性绝缘R1＝R2×2（t2－t1）／10（2）文献［2］所推荐公式为·B级绝缘R c＝K t×R t（3）式中R c为换算至40℃时的绕组绝缘电阻值，MΩ；R t为测量温度为t时的绝缘电阻值，MΩ；K t为绝缘电阻温度换算系数。

换算至40℃时，不同温度下绝缘电阻温度换算系数见图1，绝缘电阻换算至40℃及75℃时的绝缘电阻温度换算系数见表1。

图1 定子绕组B级绝缘换算至40℃时表1 换算至40℃及75℃时的K t值文献［3］所推荐公式为B级绝缘R75＝K t×R t（4）式中R75为换算至75℃时定子绕组的绝缘电阻值，MΩ；R t为测量温度为t时定子绕组的绝缘电阻值，MΩ；K t为绝缘电阻温度换算系数。

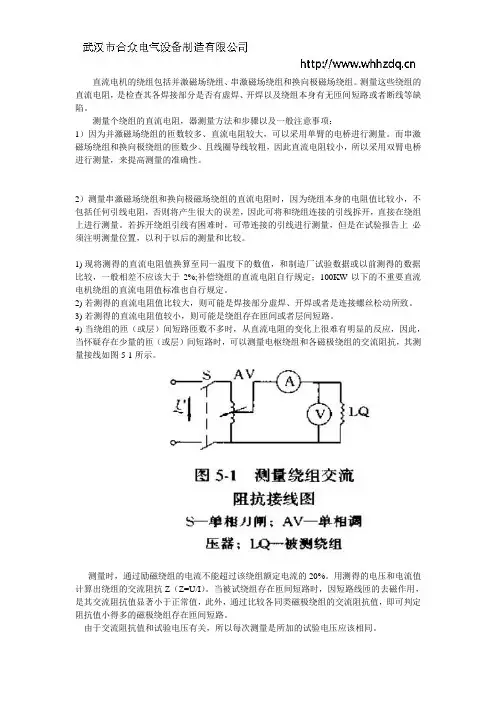

直流电机的绕组包括并激磁场绕组、串激磁场绕组和换向极磁场绕组。

测量这些绕组的直流电阻，是检查其各焊接部分是否有虚焊、开焊以及绕组本身有无匝间短路或者断线等缺陷。

测量个绕组的直流电阻，器测量方法和步骤以及一般注意事项：1）因为并激磁场绕组的匝数较多、直流电阻较大，可以采用单臂的电桥进行测量。

而串激磁场绕组和换向极绕组的匝数少、且线圈导线较粗，因此直流电阻较小，所以采用双臂电桥进行测量，来提高测量的准确性。

2）测量串激磁场绕组和换向极磁场绕组的直流电阻时，因为绕组本身的电阻值比较小，不包括任何引线电阻，否则将产生很大的误差，因此可将和绕组连接的引线拆开，直接在绕组上进行测量。

若拆开绕组引线有困难时，可带连接的引线进行测量，但是在试验报告上必须注明测量位置，以利于以后的测量和比较。

1)现将测得的直流电阻值换算至同一温度下的数值，和制造厂试验数据或以前测得的数据比较，一般相差不应该大于2%;补偿绕组的直流电阻自行规定；100KW以下的不重要直流电机绕组的直流电阻值标准也自行规定。

2)若测得的直流电阻值比较大，则可能是焊接部分虚焊、开焊或者是连接螺丝松动所致。

3)若测得的直流电阻值较小，则可能是绕组存在匝间或者层间短路。

4)当绕组的匝（或层）间短路匝数不多时，从直流电阻的变化上很难有明显的反应，因此，当怀疑存在少量的匝（或层）间短路时，可以测量电枢绕组和各磁极绕组的交流阻抗，其测量接线如图5-1所示。

测量时，通过励磁绕组的电流不能超过该绕组额定电流的20%。

用测得的电压和电流值计算出绕组的交流阻抗Z（Z=U/I）。

当被试绕组存在匝间短路时，因短路线匝的去磁作用，是其交流阻抗值显著小于正常值，此外，通过比较各同类磁极绕组的交流阻抗值，即可判定阻抗值小得多的磁极绕组存在匝间短路。

由于交流阻抗值和试验电压有关，所以每次测量是所加的试验电压应该相同。

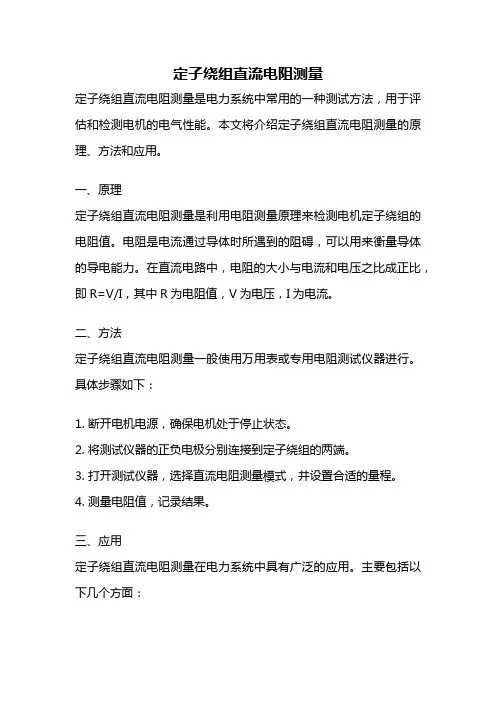

定子绕组直流电阻测量定子绕组直流电阻测量是电力系统中常用的一种测试方法，用于评估和检测电机的电气性能。

本文将介绍定子绕组直流电阻测量的原理、方法和应用。

一、原理定子绕组直流电阻测量是利用电阻测量原理来检测电机定子绕组的电阻值。

电阻是电流通过导体时所遇到的阻碍，可以用来衡量导体的导电能力。

在直流电路中，电阻的大小与电流和电压之比成正比，即R=V/I，其中R为电阻值，V为电压，I为电流。

二、方法定子绕组直流电阻测量一般使用万用表或专用电阻测试仪器进行。

具体步骤如下：1. 断开电机电源，确保电机处于停止状态。

2. 将测试仪器的正负电极分别连接到定子绕组的两端。

3. 打开测试仪器，选择直流电阻测量模式，并设置合适的量程。

4. 测量电阻值，记录结果。

三、应用定子绕组直流电阻测量在电力系统中具有广泛的应用。

主要包括以下几个方面：1. 故障诊断：通过测量电机定子绕组的电阻值，可以判断绕组是否存在短路、断路等故障。

电阻值异常大或无穷大可能表示绕组断路，而电阻值异常小可能表示绕组短路。

2. 绝缘状态评估：电机定子绕组的绝缘状态对电机的正常运行至关重要。

通过测量电阻值，可以评估绕组的绝缘状态。

电阻值过大可能表示绝缘破损，而电阻值过小可能表示绝缘老化。

3. 温度升高监测：电机运行时会产生热量，定子绕组温度的升高可能导致电机故障。

通过定期测量电阻值，可以监测电机定子绕组温度的升高情况，及时发现问题并采取措施。

4. 效率评估：电机定子绕组的电阻值与电机的效率密切相关。

通过测量电阻值，可以评估电机的效率，为电机的运行和维护提供依据。

四、注意事项在进行定子绕组直流电阻测量时，需要注意以下几点：1. 测量前要确保电机处于停止状态，并断开电机电源，以避免安全事故的发生。

2. 测量仪器要选择合适的量程，并根据具体情况进行调整，以保证测量结果的准确性。

3. 测量过程中要保持电阻测量仪器与电机绕组的良好接触，以减小接触电阻对测量结果的影响。

电机绕组直流电阻测量方法在电机试验中，有时需要测定绕组的直流电阻，用以校核设定值，计算电机的效率及绕组的温升，那么实际应用中电机绕组的直流电阻测量一般采取哪些方法呢？本文针对目前主要运用的直流伏安法和电桥法两种测量方法进行陈述。

一测量电机绕组直流电阻的目的异步电动机的直流电阻，包括定子绕组、绕线式电动机转子绕组及启动变阻器等的直流电阻，测量这些直流电阻的目的，是为了检查绕组有无断线和匝间短路，焊接部分有无虚焊或开焊、接触点有无接触不良等现象。

绕组的阻值大小是随温度的变化而变化的，在测定绕组实际冷态下的直流电阻时，要同时测量绕组的温度，以便将该电阻换算成基准工作温度下的数值。

二测量电机测量方法及分析目前测量绕组直流电阻主要采用直流伏安法和电桥法两种方式，以下就分别对每种测量方法进行分析。

01直流伏安法测量电源采用蓄电池或其它电压稳定的直流电源，为保护电压表，可在测量回路中串接一个保护开关。

测量时，先断开电压表，待电流稳定后，再闭合保护开关，接通电压表，测量绕组两端电压，测量后应先断开电压表，以防在电源断开时绕组产生的自感电动势损坏电压表。

为保证足够精度，电流要有一定的数值，但又不能超过绕组额定电流的20%，并应尽快同时读数，以免被测绕组发热影响测量准确度。

测量小电阻时，若考虑电压表的分流电流(设电压表内阻为Rv，电压表读数为U，电流表读数为I)，被测绕组的直流电阻为：R=U/(I-U/Rv)；若不考虑电压表的分流电流，则R=U/I。

计算值比实际电阻值稍小，绕组电阻越小，分流电流越小，误差则越小。

测量大电阻时，考虑到电流表内阻Ra上的压降，则被测绕组的电阻为：R=(U-RaI)/I；若不考虑电流表的内阻压降，则R=U/I，计算值中包括了电流表的内阻，比实际的电阻值稍大，绕线电阻越大，电流表内阻越小，误差也越小。

02电桥法直流电桥是测量直流电阻的专用仪器，它分为单臂电桥和双臂电桥。

单臂电桥适用于测量1Ω以上的较大电阻，双臂电桥适用于测量1Ω以下的较小电阻。

发电机定子绕组直流电阻的测量方法嘿，咱今儿个就来讲讲发电机定子绕组直流电阻的测量方法。

这可不是啥随随便便就能摆弄明白的事儿，就像咱做饭得掌握火候一样，这里头也有不少门道呢！你想啊，这发电机定子绕组就好比是一条复杂的电路通道，而直流电阻就是这条通道上的一个关键指标。

要测量它，那可得有合适的家伙什儿。

一般来说，常用的测量方法就是电桥法啦。

这就好像是咱走在路上找方向，电桥就是那个给咱指引的指南针。

通过电桥，我们能精准地测出电阻值。

还有一种方法是压降法。

这就好像是看水流的变化来判断情况一样，通过测量电压降，就能算出直流电阻啦。

在测量的时候，可得注意一些细节哦。

比如说，测量的环境得稳定，不能一会儿热一会儿冷的，这就跟人一样，情绪稳定才能好好做事儿嘛！而且测量的仪器也得靠谱，不能是那种半吊子的家伙，不然测出来的结果能准吗？这就好比你拿着一把不准的尺子去量东西，那能量对才怪呢！还有啊，测量的点也得选好，不能瞎选。

就像你去一个陌生的地方找路，得找对关键的地标一样。

如果点选错了，那得出的结果不就南辕北辙啦？另外，在测量的过程中，还得小心别碰到其他的线路或者部件，这可不能马虎。

就像走在独木桥上，得小心翼翼，不然一不小心就掉下去啦。

每次测量完，都得好好检查检查数据，看看是不是合理。

要是感觉不对劲，就得重新来一遍。

这可不能嫌麻烦，毕竟这关系到发电机的正常运行呢！要是因为测量不准确出了啥问题，那可就麻烦大了。

总之呢，测量发电机定子绕组直流电阻可真是个技术活，得认真对待，不能有丝毫马虎。

咱得像对待宝贝一样小心翼翼地操作，这样才能得到准确可靠的结果呀！这可不是开玩笑的事儿，大家可都得记好了哟！。

发电机电气试验方法及标准一．高压发电机第一部分：定子部件1．直流电阻2．目的：检查绕组的焊头是否出问题等原因测试环境：冷状态下进行测试工具：直流电阻电桥数据处理：各项的测试应做以下处理数据处理(I max-I min)/I平均≤2%结果判定：测试值必须满足以上的关系，不满足就应检查定子线圈。

3．绝缘电阻目的：检测线圈的绝缘电阻的大小，为以后的试验确定安全保证。

测试环境：常温下测试，记录数据要记录当前的温度。

测试工具：兆欧表注意事项：在绝缘电阻测试的过程中，在每项测试完之后应该对绕组充分放电，不然会造成严重的后果测试方法：在测量前应充分对地放点，注意机械调零，在测试的时候除开被测项，其他的各项都应该接地，测试的时候记录测试时间为15s和60s时的电阻值，在测试后计算吸收比，吸收比=R60/R15吸收比应满足大于2，而且各个项的绝缘电阻不平衡系数不应大于2（不平衡系数指最大一项的R60与最小一项R60之比）4．直流耐电压.目的：在较高的电压下发现绕组绝缘的缺陷测试环境：常温下进行试验测试工具：直流耐压设备一套测试方法：利用调压器调节电压使高压侧直流电压为0.5U N、1.0 U N、1.5 U N、2.0 U N、2.5 U N、3.0U N每阶段要停留一分钟的耐压试验时间,并在试验的时候记录各个电压时候的电流值。

每项在测试的时候其他项都必须接地。

而且在电压相同的时候各个项的电流值应该比较相近。

在规定的试验电压下,各相泄漏电流的差别不应大于最小值的50%。

注意事项：在测试的时候由于是高压，因此在测试的时候要注意安全，小心周围环境。

在每项测试完之后必须充分放电，否则容易造成事故。

必须注意的就是，测温线圈的接线头必须接地。

5．交流耐电压目的：检查线圈之间的绝缘性能测试环境：常温下进行试验测试工具：耐电压试验设备一套测试方法：发电机定子的交流耐压试验在制作的过程中一共有三个阶段要测试，下面就分别介绍试验的方法：（1）、单个线圈的交流耐电压试验，每次基本上做10个线圈的耐电压试验，试验方法是：在工作台上面放木方，木方里面用海绵等软性有弹性的材料包扎一圈，必须要厚点的，外面包0.1mm左右的铝铂，并且用铜丝将其绑好，在整个线圈的低阻部分必选全放在木方上方。

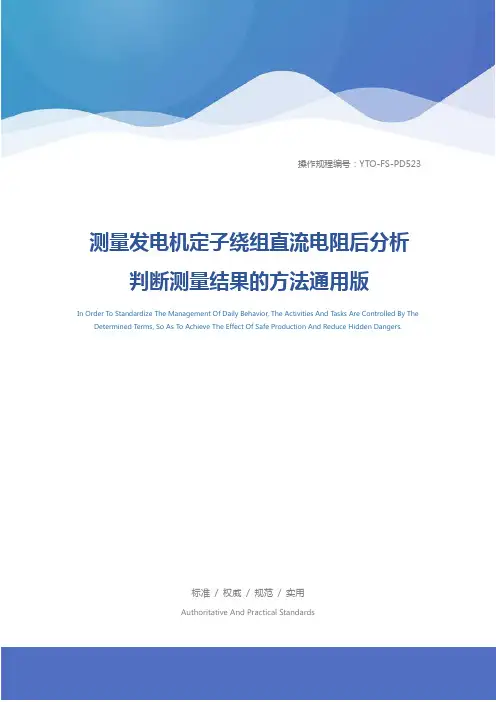

操作规程编号：YTO-FS-PD523测量发电机定子绕组直流电阻后分析判断测量结果的方法通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards测量发电机定子绕组直流电阻后分析判断测量结果的方法通用版使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。

文件下载后可定制修改，请根据实际需要进行调整和使用。

(1)交接试验标准规定：“各相或各分支绕组的直流电阻，在校正了由于引线长度不同而引起的误差后，相互间差别不应超过其最小值的2％；与产品出厂时测得的数值换算至同温度下的数值比较，其相对变化也不应大于2％”。

在预防性试验规程中要求；“汽轮发电机转子绕组相或各分支的直流电阻值，在校正了由于引线长度不同而引起的误差后相互间差别以及与初次(出厂或交接时)测量值比较，相差不得大于最小值的1．5％(水轮发电机为1％)。

超出要求者，应查明原因”。

其相间差别的相对变化的计算方法是，如前一次测量结果A相绕组比B相绕组的直流电阻值大1．5％，而本次测量结果B相绕组比A相绕组的直流电阻值大1％，则B相绕组与A相绕组的直流电阻值的相对变化为2．5％。

(2)各相或分支的直流电阻值相互间的差别及其历年的相互变化大于1％时，应引起注意，可缩短试验周期，观察差别变化，以便及时采取措施。

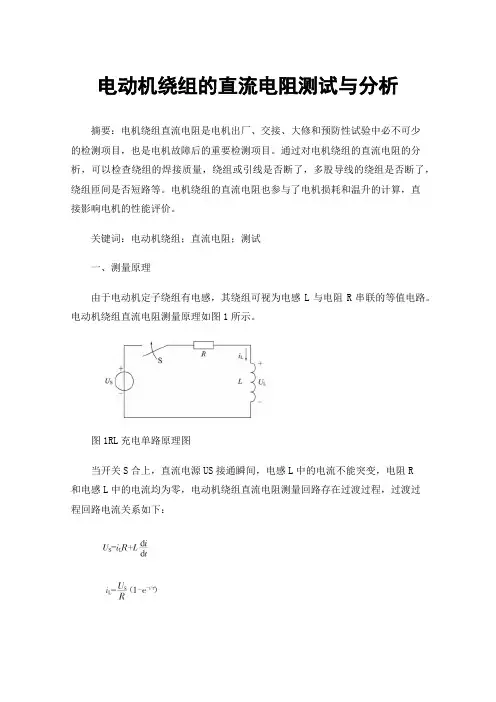

电动机绕组的直流电阻测试与分析摘要：电机绕组直流电阻是电机出厂、交接、大修和预防性试验中必不可少的检测项目，也是电机故障后的重要检测项目。

通过对电机绕组的直流电阻的分析，可以检查绕组的焊接质量，绕组或引线是否断了，多股导线的绕组是否断了，绕组匝间是否短路等。

电机绕组的直流电阻也参与了电机损耗和温升的计算，直接影响电机的性能评价。

关键词：电动机绕组；直流电阻；测试一、测量原理由于电动机定子绕组有电感，其绕组可视为电感L与电阻R串联的等值电路。

电动机绕组直流电阻测量原理如图1所示。

图1RL充电单路原理图当开关S合上，直流电源US接通瞬间，电感L中的电流不能突变，电阻R和电感L中的电流均为零，电动机绕组直流电阻测量回路存在过渡过程，过渡过程回路电流关系如下：式中：US为外施直流电压（V）；R为绕组直流电阻（Ω）；L为绕组电感（H）；iL为通过绕组的直流电流（A）。

其中称为电路时间常数，充电电流iL达到稳态值的时间长短取决于τ值。

τ值越大，iL达到稳定值的时间就越长；τ值越小，iL达到稳定值的时间就越短。

因此，测量电动机绕组直流电阻时，直流电阻会由大逐渐变小，最后稳定在一个数值。

二、测试方法电桥法是指用直流电桥测量直流电阻的一种方法，具有较高的灵敏度和精度。

常用的直流电桥有单臂电桥和双臂电桥两种。

1.电桥的工作原理1.1单臂电桥单臂电桥的原理接线如图2（a）所示。

当被测电阻RX上的电压降等于R3上的电压降时，A、B两点之间没有电位差，即检流计G中没有电流，电桥达到平衡。

电桥平衡时，，所以。

R2和R4为一定比例的可调电阻，R3为平滑可调电阻，调节R3可使电桥达到平衡。

RX包括引线电阻在内，故实际测得的电动机绕组直流电阻应等于RX减去引线电阻。

当被测电阻越小时，引线电阻造成的测量误差越大。

因此，测量时应尽量减小引线电阻的影响。

1.2双臂电桥双臂电桥的原理接线如图2（b）所示。

电桥平衡时，检流计G中没有电流通过，C、D两点的电位相等。

发电机转子直流电阻测量方法1. 介绍嘿，朋友们！今天咱们聊聊发电机转子直流电阻的测量。

别看这个技术名词一听就让人觉得高大上，其实它比你想象的要简单得多，就像好吃的萝卜就藏在土里。

发电机转子是发电机的心脏，没了它，发电机也就是个无头苍蝇。

所以，了解到它的电阻情况是非常有必要的。

2. 为什么要测量直流电阻？2.1 电阻的重要性大家都知道，电阻就是阻碍电流流动的一种力量。

这就像你在外面赚钱，结果每个月发了工资却被房东提了价一样，越是电流想飞，就越是被电阻拖后腿。

测量发电机转子的直流电阻就像你每年去体检，看看自己的身体指标，确保一切正常。

极低的电阻可能意味着转子线圈短路，而极高的电阻则可能意味着接触不良。

这些情况都是万万不可小觑的。

2.2 测量的时机那么，咱们什么时候该测量呢？通常在发电机出厂前，维护期间或者是出现故障时，都是个好时机。

就像你开车时发动机的声音突然变得怪怪的，那肯定得去检查一下，发电机也是同样的道理。

3. 测量方法3.1 准备工具好，话不多说，我们开始动手吧。

首先，得准备好测量工具。

你最少要有一个直流电阻表，如果家里没有，那就去借一个。

借东西要讲究，不要像小孩子那样随便；然后，还要有绝缘手套，确保你自己的安全，因为安全第一是个老生常谈。

3.2 测量步骤测量步骤来啦！首先，当然要切断发电机的电源，确保万无一失，要不然你的小命可就交代在这儿了。

接下来，找到转子线圈的端子，注意，不要搞混了。

然后把你的万用表拨到直流电阻的档位，连接好测试线，红线接正极，黑线接负极。

这时候，你就可以期待万事大吉了。

看看读数，令人欣慰的数字就出来了。

要是读数很小，像0.1欧姆，那肯定是不正常；读数太高，比如2000欧姆，那也有可能是接触不良，赶紧检查一下接头。

因此，读数的意义就像是寻宝，你得仔细斟酌。

4. 常见问题及解决方法4.1 读数异常说到这里，有些小伙伴可能会问，哎呀，测的时候如果读数出问题了怎么办呢？别着急，检查一下连接线，或者看看表内的电池是不是快没电了，没电的表可不靠谱，就像没电的手机，一无是处。

定子绕组绝缘电阻测量方法在电机的世界里，定子绕组的绝缘电阻就像是人身体的免疫系统，保护着电机的正常运行。

想象一下，电机就像一个勤劳的小蜜蜂，天天忙忙碌碌，如果它的“免疫系统”不够强大，那它就容易生病，甚至停止工作。

所以，测量定子绕组的绝缘电阻，便成了一项极其重要的工作。

今天，我们就来聊聊这个话题，保证你听了之后，心里有数，做起来也能得心应手。

1. 什么是绝缘电阻？好吧，先从“绝缘电阻”说起。

简单来说，绝缘电阻就是用来衡量电流在绝缘体中流动的难易程度。

你可以把它想象成水管里的水流，如果水管堵了，水流当然就不畅通了，对吧？同样，电流在绝缘体中流动的难易程度也能反映出绕组的健康状况。

一般来说，绝缘电阻越高，说明绕组的绝缘性能越好，越不容易漏电，电机也就越安全。

1.1 为什么要测量？那么，为什么要测量绝缘电阻呢？这就跟定期体检一样，不能等到生病了才想起来去看医生。

通过定期测量，我们可以及时发现潜在问题，比如绝缘层的老化、潮湿、甚至是短路等，这些都是电机的大敌。

可以说，定期测量绝缘电阻，就像给电机穿上一件防弹衣，让它抵御外界的威胁。

1.2 什么时候测量？至于什么时候测量呢，建议在电机投入运行前、运行一段时间后，以及每次检修时，都要进行测量。

特别是季节交替的时候，天气潮湿，绝缘性能很容易受到影响，所以这时候可得多留个心眼。

俗话说，“防患于未然”，嘛，未雨绸缪总是好的。

2. 如何进行绝缘电阻测量？好啦，既然知道了为什么要测量，那接下来就讲讲怎么测量。

测量绝缘电阻其实很简单，但也不能掉以轻心。

你需要准备一个绝缘电阻测试仪，别小看这个仪器，它可是你最好的帮手。

2.1 测量步骤首先，确保电机已经断电，切记！安全第一，没事别逞能。

然后，找出定子绕组的接线端子，用测试仪的两根测试线分别接到其中的两根线端上。

这时候，启动测试仪，选择适合的测试电压，通常是250V、500V或者1000V，根据实际情况选择。

测试开始后，屏幕上会显示出绝缘电阻的数值，记得把这个数字记录下来。

电动机定子绕组直流电阻标准
电动机定子绕组的直流电阻是电动机电气特性的一个关键参数，通常需要在制造和维护电动机时进行测量。

然而，直流电阻的标准值可能因电动机的型号、规格和制造标准而异。

具体的电动机型号和标准可以通过相关的电机制造商提供的技术文档、电机手册或国家/地区的电机制造标准来查找。

一般来说，电动机的直流电阻是通过测量定子绕组中导体的电阻来确定的。

这个测量可以在电动机停机的情况下进行。

以下是一般情况下电动机定子绕组直流电阻测量的步骤：
1.断电：确保电动机已经断电并处于安全状态。

2.接线：连接测量仪器（例如万用表）的两个探头到定子绕组的
两个导体之间。

3.测量：测量定子绕组的直流电阻值。

4.比较：将测量的值与电机制造商提供的规格或标准值进行比较。

5.记录：记录测量结果以备将来的参考。

需要注意的是，直流电阻的值可能会受到温度影响，因此在进行测量时需要考虑温度补偿。

此外，电动机的维护手册或技术文档通常包含了有关测量直流电阻的详细指导。

最可靠的方式是参考相关的电动机制造商提供的文档或直接咨询制造商或供应商，以获取特定电动机型号的直流电阻标准值。

电动机绕组绝缘电阻测量的目的及其注意事项测量电动机绕组绝缘电阻的目的是:检查绕组绝缘材料受潮和受污染的状况，以及绕组与机壳和三相绕组相间是否短路，以保障电动机的平安运行。

通常绕组的绝缘阻值越大越好。

假如绝缘电阻为零，则表明绕组对壳或相间短路，假如绝缘电阻不等于零，但数值很小，也判为不合格。

通常要求每伏工作电压1000欧姆，例如额定电压380伏的电动机，其绝缘电阻不得低于0.38兆欧。

我们通常测得的电动机绝缘电阻是冷态绝缘电阻，即是电动机不工作时的绝缘电阻。

当电动机运行时，绕组中通过电流总要发热，造成电机温度上升，而温度变化会影响电动机各个部分的电阻，其中绝缘电阻值将随着温度的上升而降低，所以要求一般中小型电动机的绝缘电阻值不低于0.5兆欧。

测量大型电动机，除了测量绝缘电阻外，为了推断高压绕组绝缘的受潮状况，还应测量汲取比(也叫汲取系数k)汲取比是指开头用摇表测量起60秒的绝缘电阻R60对15秒的绝缘电阻R15的比值(R60/R15)。

通常K≥1.3；可认为绕组绝缘干燥。

(受潮的绝缘物或者有缺陷的，一般汲取比接近1)测量电动机的绝缘电阻还应留意以下事项:1.测量绝缘电阻前，应将所测电动机的电源切断并短路放电，以确保人身和仪表的平安。

这里有两种状况需留意㈠，单相电容电动机需拆掉电容连线，㈡变频器、软启动器，可控硅等非机械触点(软开关)掌握的电动机需将其绕组接线与上述电气掌握设备完全脱离，以免损坏上述掌握设备。

2.断电后，带负载测量电动机的绝缘电阻时，要等待惯性运转的电机完全停止后方可进行。

3.对于额定电压为3000伏及以上的电动机，每次测量绝缘电阻后，应使绕组与机壳连接一段时间，1000Kw以下不少于15秒，1000kw 以上不少于1分钟。

以上为本人的一点工作总结，盼望对电工新手们有所关心，共同进步！。

编号：AQ-JS-07054( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑测量发电机定子绕组的直流电阻原因及注意事项Causes and precautions of measuring DC resistance of generator stator winding测量发电机定子绕组的直流电阻原因及注意事项使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。

(1)测量原因定子绕组的直流电阻包括线棒铜导体电阻、焊接头电阻及引线电阻二部分。

测量发电机定子绕组的直流电阻可以发现：绕组在制造或检修中可能产生的连接错误、导线断股等缺陷。

另外，由于工艺问题而造成的焊接头接触不良(如虚焊)，特别是在运行中长期受电动力的作用或受短路电流的冲击后，使焊接头接触不良的问题更加恶化，进一步导致过热，而使焊锡熔化、焊头开焊。

在相同的温度下，线棒铜导体及引线电阻基本不变，焊接头的质量问题将直接影响焊接头电阻的大小，进而引起整个绕组电路的变化，所以，测量整个绕组的直流电阻，基本上能了解焊接头的质量状况。

(2)测量方法测量发电机定子绕组直流电阻的方法有电压降法和电桥法两种。

采用压降法测量时，须选用0．5级以上的电压表、电流表，通入定子绕组的直流电流应不超过其额定电流的20％。

采用电桥法测量时，因同步发电机定子绕组的电阻很小，应选0．2级的双臂电桥。

(3)测量注意事项①测量时必须在电机各相引出端头上进行，不允许包括本相绕组的外部引线和中性点连接的铜排。

②测量电压、电流接线点必须分开，电压接线点在绕组端头的内侧并尽量靠近绕组，电流接线点在绕组端头的外侧。

三相电机绕组直流电阻的测定及注意事项朋友小M是做电机检验试验工作的，他与Ms.参谈了一件事：他们单位进厂的电磁线进厂抽查检验合格，但在绕组半成品检测中发现一批电机定子电阻明显超差，进一步核定发现为电磁线质量问题——电磁线材质不符合要求，最终该批定子全部拆解，电磁线退货。

应朋友之约，Ms.参整理了三相异步电机直流电阻检测的一些基本知识，与各位做一个分享。

为什么要测量电机的直流电阻？直流电阻是电机绕组的一个重要参数。

与电机绕组的设计方案、所采用电磁线的材质、环境温度等诸多因素有关。

在电机的检查试验和型式试验过程中，直流电阻检测都是一个必须检测的项目；对于规范生产的电机企业，会在电机绕组铁芯浸漆前进行直流电阻检测，这样可以避免不符合要求的产品进入后续生产环节。

测定直流电阻也是电机试验的一项重要内容。

通过对实测电阻值的分析，可以初步判定被试电机绕组的匝数、线径、并绕根数、接线方式及接线质量等是否达到要求，以及绕组匝间有无严重的短路故障等。

绕组的直流电阻要参与电机损耗计算和温升计算，直接影响电机性能评价的效果。

因此，绕组直流电阻的测定试验应选择较高精度的测试仪表，力求检测数据具有较高的准确度。

在电机试验中测量绕组的直流电阻时，一般采用直流电阻测量仪表（如电阻测试仪、直流电桥等）直接测量，有时使用电压、电流法（一般不采用）。

三相绕组直流电阻的测量三相交流异步电动机和同步机的定子、三相绕线电机转子都有三相对称的绕组。

在国家电机标准中，规定了对这些绕组直流电阻测量方法。

测量时，都要测量被测绕组的温度，若电机处于实际冷态，可用周围环境温度来代特修正温度。

在进行型式试验或其他需要精确结果的试验时，对每一相电阻或每一线电阻测量3次，然后取3次的平均值作为测量结果。

●直接测量相电阻当电机定子或转子三相绕组各相的头尾共6个端点都引出，或三相绕组在电机内已接成星形（Y形），但除三个相线引出外，中性线（星点）也引出时，可以分别测量各相的直流电阻。
