空压机使用说明书分解

空压机使用说明书空压机使用说明1长期停机的处理方法1.1停机三个星期以上1.1.1检查电控箱内的干燥剂的剂量是否满足长期存放的要求，应根据当地的潮湿情况增添干燥剂。

1.1.2擦除空压机内管路上特别是进风口的油迹，以免积尘。

1.1.3保证空压房的环境温度在0℃以上，且必须将冷却器内的积水排干，以免冷却器冻裂。

1.1.4停机一周后，将油细分离器排油口略微打开，排出油细分离器内的凝结水。

1.2停机三个月以上1.2.1检查电控箱内的干燥剂的剂量是否满足长期存放的要求，应根据当地的潮湿情况增添干燥剂。

1.2.2将所有的开口密封，以防湿气、灰尘进入。

1.2.3将电气设备用塑料纸或油纸包好，以防湿气侵入。

1.2.4擦除空压机内管路上特别是进风口的油迹，以免积尘。

1.2.5保证空压房的环境温度在0℃以上，且必须将冷却器内的积水排干，以免冷却器冻裂。

1.2.6停机一周后，将油细分离器排油口略微打开，排出油细分离器内的凝结水。

2长期停机后重新开机2.1停机六个月以内的重新开机2.1.1除去空压机机台上的塑料纸或油纸。

2.1.2测量电机相间和相对地的绝缘电阻，应大于1MΩ。

如小于1MΩ，请将电机的定子烘干重新测量绝缘电阻。

如果仍小于1MΩ，请联系正力售后服务。

2.1.3检查电控系统的接线有无松动，如有松动应及时紧固。

2.1.4将油细分离器排油口略微打开，排出油细分离器内的凝结水。

2.1.5检查油细分离器的油位指针是否在绿色区域内。

2.1.6检查冷却系统，开启冷却水。

2.1.7用手盘动主机与电机的联轴器，应活动自如，如有卡滞现象，应检查后再启动。

2.1.8合上总电源，打开截止阀。

2.1.9点动空压机，并检查电机的转向是否正确。

2.1.10按启动键起动并运转空压机，观察显示屏是否有异常指示，机组能否正常加载，排水器是否正常排水。

运转过程中若有异常声音、振动、漏水、漏油等不正常现象应立即按急停停机并检查。

2.1.11按停止键是否正常停机。

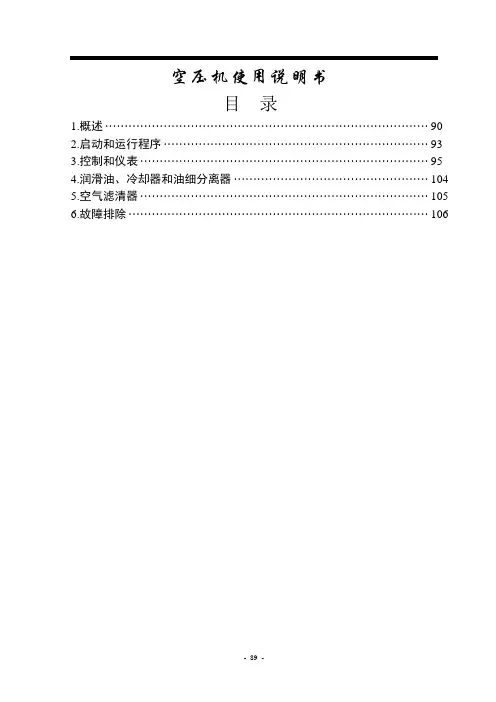

空压机使用说明书1.概述 ....................2.启动和运行程序 .........3.控制和仪表 .............4.润滑油、冷却器和油细分离器5.空气滤清器.............6.故障排除............... 90 93 95 104 105 1061.概述压缩机：原装进口的螺杆压缩机主机是一靠啮合的螺旋形转子进行压缩的单级容积式回转机械。

两转子都靠安装在压缩腔外的高额定负载转子轴承支承， 单 一宽度的圆柱滚子轴承装在吸气端承受径向载荷。

装在排气端的圆锥滚子轴承对 转子进行轴向定位并承受所有轴向载荷和剩余的径向载荷。

压缩原理（图1-1）：压缩是通过主辅转子在一气缸内同时啮合来完成的。

主 转子有四个互成90°分布的螺旋形凸齿，辅转子有五个互成 60°分布的螺旋形 凹槽与主转子凸齿啮合。

空气入口位于压缩机气缸顶部靠近驱动轴侧。

排气口在气缸底部相反的一 侧。

图1—1是为了表示吸、排气口的反向视图，当转子在吸气口尚未啮合时,空气流入主转子凸齿和辅转子凹槽的空腔内，此时压缩循环开始。

（见图A ）当转 子与吸气口脱开时，空气被封闭在主辅转子构成的空腔内， 并随啮合的转子轴向 移动，（见图B ）当继续啮合，更多的主转子凸齿进入辅转子的凹槽，容积减少, 压力升高。

喷入气缸的油用以带走压缩产生的热量和密封内部间隙。

容积减少，压力升 高一直持续到圭寸闭在转子内腔中的油气混和物通过排气孔口排入油气桶内的时 候。

为了生成一个连续平稳无冲击的压缩空气流， 转子上的每一容积都以极高的 连续性遵循同样的“吸气一一压缩一一排气”循环。

压缩机系统的空气流程（图4— 1）:空气进入空气滤清器，流经吸气卸荷阀进 入压缩机，经压缩后，油气混合物进入油气桶内，在那里，大多数带走的油通过转子子Sil 琴子A 涔P■.一 rt 汽图1 1压编^S 环棒汽口 C吸呵”口速度变化和撞击从空气中分离出来，并落入油气桶内。

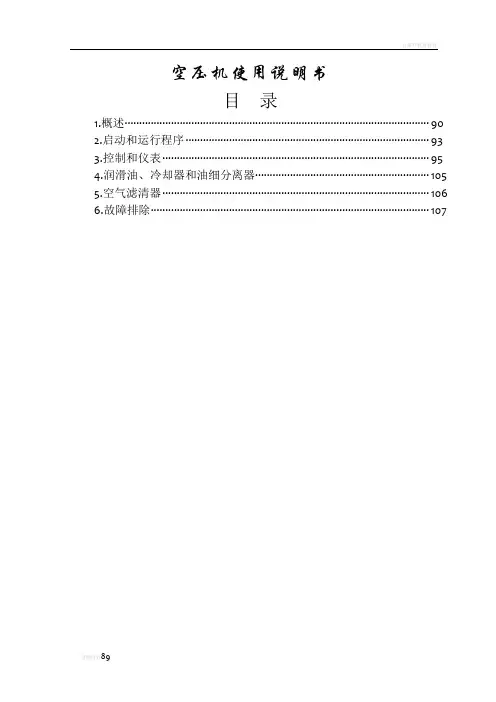

空压机使用说明书目录1.概述 (90)2.启动和运行程序 (93)3.控制和仪表 (95)4.润滑油、冷却器和油细分离器 (104)5.空气滤清器 (105)6.故障排除 (106)1.概述压缩机：原装进口的螺杆压缩机主机是一靠啮合的螺旋形转子进行压缩的单级容积式回转机械。

两转子都靠安装在压缩腔外的高额定负载转子轴承支承，单一宽度的圆柱滚子轴承装在吸气端承受径向载荷。

装在排气端的圆锥滚子轴承对转子进行轴向定位并承受所有轴向载荷和剩余的径向载荷。

压缩原理(图1-1)：压缩是通过主辅转子在一气缸内同时啮合来完成的。

主转子有四个互成90°分布的螺旋形凸齿，辅转子有五个互成60°分布的螺旋形凹槽与主转子凸齿啮合。

空气入口位于压缩机气缸顶部靠近驱动轴侧。

排气口在气缸底部相反的一侧。

图1—1是为了表示吸、排气口的反向视图，当转子在吸气口尚未啮合时，空气流入主转子凸齿和辅转子凹槽的空腔内，此时压缩循环开始。

(见图A)当转子与吸气口脱开时，空气被封闭在主辅转子构成的空腔内，并随啮合的转子轴向移动，(见图B)当继续啮合，更多的主转子凸齿进入辅转子的凹槽，容积减少，压力升高。

喷入气缸的油用以带走压缩产生的热量和密封内部间隙。

容积减少，压力升高一直持续到封闭在转子内腔中的油气混和物通过排气孔口排入油气桶内的时候。

为了生成一个连续平稳无冲击的压缩空气流，转子上的每一容积都以极高的连续性遵循同样的“吸气——压缩——排气”循环。

压缩机系统的空气流程(图4—1)：空气进入空气滤清器，流经吸气卸荷阀进入压缩机，经压缩后，油气混合物进入油气桶内，在那里，大多数带走的油通过速度变化和撞击从空气中分离出来，并落入油气桶内。

空气和残留的油进入分离器，在那里油被分离并通过分离器壳体与压缩机之间的连接管道流回压缩机。

空气流经压力维持阀，排气止回阀和冷却器，然后进入车间空气管线。

润滑、冷却和密封：油气桶内的空气压力驱使润滑油流过油冷、热控阀和油过滤器，排入压缩机主油路。

无油静音空气压缩机Oil Free Air Compressor使用说明书InstructionsISO9001:2000上海岱洛工贸有限公司注意：在安装调试，操作使用或保养维护本机前，请务必详阅此说明书！特别提醒：1．本产品为无油空气压缩机，用户切勿添加任何润滑油！2．请定期排净储气罐和过滤减压阀水杯中的水分，建议3天左右排一次！非常感谢您选择使用本公司生产的DYNAIR大圣牌无油低噪音空压机！它是本公司采用美国先进压缩机技术精心研制的多用途节能型机电一体化产品。

真正具有噪音低，体积小，造型美观，耗电省，维护简单以及安全耐用等优点。

可广泛使用于医疗器械，分析仪器，教学科研，国防，环保，轻工，食品加工，制药机械，日常生活等领域，是各种器械配套的理想气源，是性能优良的进口替代产品。

一、安全须知以下所列出的是使用大圣牌医用无油空气压缩机时需遵守的的安全注意事项。

使用前请仔细通读，阅读后妥善保存。

使用时必须绝对遵守安全事项，以防火灾、触电、人身伤害及其它事故。

1、保持工作场所清洁：杂乱无章容易导致事故发生。

2、注意工作场所环境：空压机不可任其风吹雨打，勿在潮湿和阴暗的地方工作，勿在存放易燃易爆液体气体和多灰尘的地方工作。

3、谨防触电：在使用空压机时，请不要让身体触及接地物品（如导管、暖气管、电冰箱等）。

4、外人/孩童勿近：不让孩童与作业无关的人员靠近空压机，以孩伤害、触电。

5、妥善保管机器：不使用的空压机，应放掉储气罐内的空气与污水，存放于干燥的环境中。

6、勿强迫使用机器：按照空压机上的标定的电压、速率或负载操作，效果会更佳更安全。

（连续运转时间不超过一小时，否则会影响使用寿命）7、保护电缆：不得扯拉电缆从电源拔出插头，电缆应远离热源和油液，并避免与锐利的物体接触。

8、妥善保养机器：应根据使用情况及时清洗滤清器，定期检查附件、电缆线，损坏立即更换。

应保持机器清洁干爽不沾油污，这样才能充分发挥性能。

9、及时切断电源：下班不使用时，养成及时切断电源的习惯。

一、日常开机前检查空压机使用说明书目录1.概述 (90)2.启动和运行程序 (93)3.控制和仪表 (95)4.润滑油、冷却器和油细分离器 (105)5.空气滤清器 (106)6.故障排除 (107)1.概述压缩机：原装进口的螺杆压缩机主机是一靠啮合的螺旋形转子进行压缩的单级容积式回转机械。

两转子都靠安装在压缩腔外的高额定负载转子轴承支承，单一宽度的圆柱滚子轴承装在吸气端承受径向载荷。

装在排气端的圆锥滚子轴承对转子进行轴向定位并承受所有轴向载荷和剩余的径向载荷。

压缩原理(图1-1)：压缩是通过主辅转子在一气缸内同时啮合来完成的。

主转子有四个互成90°分布的螺旋形凸齿，辅转子有五个互成60°分布的螺旋形凹槽与主转子凸齿啮合。

空气入口位于压缩机气缸顶部靠近驱动轴侧。

排气口在气缸底部相反的一侧。

图1—1是为了表示吸、排气口的反向视图，当转子在吸气口尚未啮合时，空气流入主转子凸齿和辅转子凹槽的空腔内，此时压缩循环开始。

(见图A)当转子与吸气口脱开时，空气被封闭在主辅转子构成的空腔内，并随啮合的转子轴向移动，(见图B)当继续啮合，更多的主转子凸齿进入辅转子的凹槽，容积减少，压力升高。

喷入气缸的油用以带走压缩产生的热量和密封内部间隙。

容积减少，压力升高一直持续到封闭在转子内腔中的油气混和物通过排气孔口排入油气桶内的时候。

为了生成一个连续平稳无冲击的压缩空气流，转子上的每一容积都以极高的连续性遵循同样的“吸气——压缩——排气”循环。

压缩机系统的空气流程(图4—1)：空气进入空气滤清器，流经吸气卸荷阀进入压缩机，经压缩后，油气混合物进入油气桶内，在那里，大多数带走的油通过速度变化和撞击从空气中分离出来，并落入油气桶内。

空气和残留的油进入分离器，在那里油被分离并通过分离器壳体与压缩机之间的连接管道流回压缩机。

空气流经压力维持阀，排气止回阀和冷却器，然后进入车间空气管线。

润滑、冷却和密封：油气桶内的空气压力驱使润滑油流过油冷、热控阀和油过滤器，排入压缩机主油路。

空压机控制操作说明书一、引言空压机是一种常见的工业设备，被广泛应用于各种行业中的压缩空气供应系统。

本操作说明书旨在提供对空压机控制操作的详细说明，帮助操作人员正确使用和维护空压机，确保其正常运行和延长使用寿命。

二、安全注意事项1. 在操作空压机之前，请确保已经了解并熟悉了相关操作规程和安全要求。

2. 在操作空压机时，操作人员应戴好个人防护装备，包括手套、耳塞和护目镜等。

3. 在进行维护和保养操作之前，务必先停止空压机运行，并切断电源。

4. 不要随意更改或调整空压机的工作参数，以免引起设备故障或意外事故。

三、空压机控制面板1. 开关按钮：控制空压机的启停，按下按钮可启动或关闭空压机。

2. 指示灯：显示空压机的运行状态和故障信息。

3. 压力调节阀：调整输出压力，根据需要进行调节。

4. 温度显示器：显示空压机的工作温度，确保在安全范围内。

5. 压力表：显示系统的压力，以便及时调整工作参数。

四、空压机操作流程1. 启动空压机a. 检查周围环境，确保没有杂物和障碍物。

b. 检查油液和气体供应情况，确保正常。

c. 按下启动按钮，等待空压机启动并进入正常运行状态。

2. 调整运行参数a. 根据需要调整输出压力，通过压力调节阀进行调节。

确保压力在设定范围内。

b. 监测工作温度，确保在安全温度范围内。

3. 停止空压机a. 按下停止按钮，空压机停止运行。

b. 断开电源，确保设备处于安全状态。

五、空压机维护保养1. 定期检查油液水位，确保正常。

必要时添加或更换油液。

2. 清洁和清理空压机的外部和内部部件，以保持设备的清洁和正常运行。

3. 定期检查电气连接，紧固螺栓和管道接头等关键部位，确保无松动和漏电等情况。

4. 定期更换滤芯和滤油器，保持良好的空气质量。

5. 空压机定期进行维护和保养，以保证其正常运行和延长使用寿命。

六、故障排除1. 故障：空压机无法启动。

解决方案：检查电源是否正常连接，保险丝是否正常。

如有必要，检查电压是否正常。

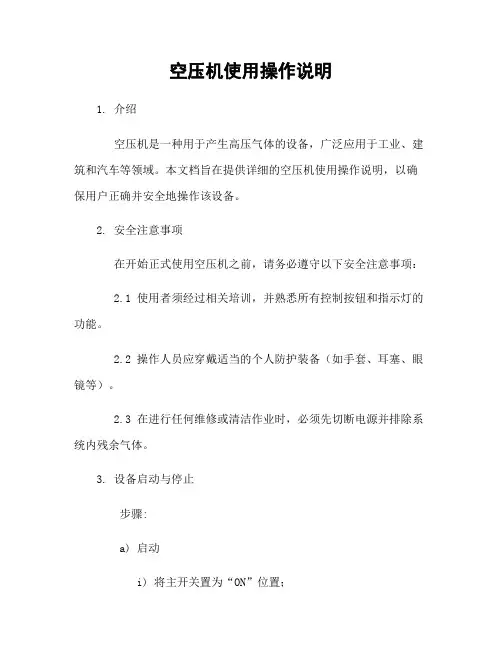

空压机使用操作说明1. 介绍空压机是一种用于产生高压气体的设备，广泛应用于工业、建筑和汽车等领域。

本文档旨在提供详细的空压机使用操作说明，以确保用户正确并安全地操作该设备。

2. 安全注意事项在开始正式使用空压机之前，请务必遵守以下安全注意事项：2.1 使用者须经过相关培训，并熟悉所有控制按钮和指示灯的功能。

2.2 操作人员应穿戴适当的个人防护装备（如手套、耳塞、眼镜等）。

2.3 在进行任何维修或清洁作业时，必须先切断电源并排除系统内残余气体。

3. 设备启动与停止步骤:a) 启动i) 将主开关置为“ON”位置；ii) 调整所需输出气流量及出口温度；iii) 观察仪表盘上各参数是否处于正常范围内；iv) 如无异常情况，则可将调节器打开至所需值。

4.日常检查与维护日常检查与维护对于保持空压机的正常运行至关重要。

以下是一些建议：a) 定期清洁滤芯和冷却器；b) 检查油液水平并定期更换；c) 调整皮带张力以确保其在正确范围内。

5.故障排除在使用过程中，可能会遇到各种问题或故障。

下面列出了一些常见问题及解决方法供参考：a）压缩机无法启动i）确认电源是否连接良好，并处于工作状态；ii）检查主开关位置是否为“ON”;iii）查看仪表盘上的指示灯，如有异常请联系售后服务。

6. 附件本文档所提及的相关资料、图纸等详细信息，请参阅附件部分。

7. 法律名词及注释- 主开关：控制设备通电/断电功能的按钮。

- 调节器：用来调整输出气流量和温度值的装置。

8. 结束语文档结束，在此特别声明该操作说明书适用于所有型号空压机用户，并严禁未经许可擅自复制、传播或修改内容。

如有疑问或需要进一步帮助，请联系我们的售后服务部门。

空压机使用说明书空压机使用说明书一、前言空压机是一种常见的工业设备，广泛应用于各个领域。

为了更好地使用空压机，保证其正常运行和延长使用寿命，本说明书将详细介绍空压机的使用方法、注意事项及维护保养。

二、产品介绍1. 空压机种类：根据不同的工作原理和用途，空压机可分为往复式空压机、螺杆式空压机、离心式空压机等。

2. 型号说明：每种类型的空压机都有不同的型号，用户在购买时应根据自己的需求选择合适型号。

3. 技术参数：包括额定功率、排气量、工作压力等，用户在使用时应严格按照技术参数要求操作。

三、安装及调试1. 安装环境：安装环境应符合国家标准，通风良好且无明火。

安装地面应平整牢固。

2. 安装步骤：（1）检查设备是否完好无损；（2）根据设备尺寸和重量确定安装位置；（3）将设备放置在安装位置上，并进行水平校正；（4）连接电源、气源管道等；（5）按照设备说明书进行初次调试。

3. 调试步骤：（1）检查设备的各项参数是否符合技术要求；（2）进行空载试运转，观察设备运行情况；（3）进行负载试运转，观察设备运行情况；（4）检查各个部件是否正常运转。

四、使用方法1. 操作人员应具有相关的操作证书，并经过培训。

2. 操作前应检查设备及周边环境是否安全可靠。

3. 开机前应先排除管路内部分水和杂质，避免对设备造成损坏。

4. 在使用过程中，应根据工作负荷调整空压机的输出功率，避免过度使用或低效使用。

5. 使用过程中如发现异常情况，应及时关闭设备并联系售后服务人员处理。

五、注意事项1. 空压机在长时间停用后，应先进行保养维护再启动。

2. 在清洗和维护时，应先切断电源并排除气路内部分水和杂质。

3. 维护保养时应按照说明书要求进行操作，并定期更换易损件和润滑油。

4. 空压机周围应保持通风良好，避免堆放杂物和易燃物品。

5. 如需更换配件或维修设备，应联系正规渠道的售后服务人员进行操作。

六、维护保养1. 日常维护：包括定期清洗设备、更换润滑油、检查各个部件是否正常运转等。

无油空压机是一种高效、环保、节能的空气压缩机，广泛应用于工业、医疗、科研等领域。

以下是关于无油空压机的使用说明书：一、概述无油空压机是一种以空气为工作介质，通过压缩空气来产生高压气体的设备。

它主要由电动机、压缩机构、冷却系统、控制系统等组成。

无油空压机的主要特点是无需润滑油，因此不会产生油雾和污染，同时具有高效、低噪音、低维护等特点。

二、工作原理无油空压机的工作原理是利用电动机驱动压缩机构，将空气吸入压缩腔内，通过压缩机构的作用将空气压缩，从而产生高压气体。

在压缩过程中，压缩机构会消耗一定的能量，同时产生热量。

为了降低压缩机的温度和效率，通常会配备冷却系统来对压缩机进行冷却。

三、使用方法1. 安装：将无油空压机安装在干燥、通风良好的地方，确保电源稳定、可靠。

在安装过程中，请按照制造商的指导进行操作，并遵守相关的安全规范。

2. 电源连接：将电源插头插入电源插座，确保电源稳定。

请注意，电源电压应与压缩机额定电压相符。

3. 启动：按下启动按钮，无油空压机开始工作。

在启动过程中，请注意观察压缩机的运行状态和声音。

如果发现异常情况，请立即停止运行并联系专业人员进行检修。

4. 调节：根据实际需求，可以通过调节控制面板上的参数来改变压缩机的输出压力和流量。

请注意，不要超出压缩机的额定压力范围。

5. 停止：按下停止按钮，无油空压机停止工作。

在停止过程中，请注意观察压缩机的运行状态和声音。

四、注意事项1. 在使用过程中，请定期检查压缩机的运行状态和声音，确保压缩机正常运行。

2. 在使用过程中，请注意观察控制面板上的参数变化，及时调整参数以满足实际需求。

3. 在使用过程中，请注意保持压缩机的清洁和干燥，避免灰尘和水分对压缩机的影响。

4. 在使用过程中，请注意遵守相关的安全规范和操作规程，确保操作人员的安全和健康。

5. 如果发现压缩机出现异常情况或故障，请立即停止运行并联系专业人员进行检修。

五、维护与保养1. 定期检查压缩机的各个部件是否正常工作，如电动机、轴承、密封件等。

空压机使用说明书空压机使用说明书一、产品介绍空压机是一种将大气中的气体压缩成高压气体的设备。

本文档将详细介绍空压机的使用方法和注意事项。

二、安全须知1、操作前，请务必仔细阅读本说明书，了解各个部件的功能和操作方法。

2、在操作过程中，严禁将手指、头部或其他物体放入机器内部。

3、使用前应检查电源线插头是否完好，并确保插座接地良好。

4、在操作过程中，严禁将待压缩气体喷射到人体上，以免引起伤害。

三、机器操作1、启动和关闭a：将开关拨至“ON”位置，待机器启动后即可正常工作。

b：在使用完毕后，将开关拨至“OFF”位置，停止机器运行。

2、压力调节a：使用压力表来调节空压机的输出压力，确保符合所需工作压力。

b：注意不要超过空压机的额定工作压力，否则可能会导致设备损坏或危险事故。

3、润滑油更换a：根据使用频率和工作环境，定期更换润滑油。

b：在更换润滑油时，务必按照说明书的要求进行操作。

4、清洁和维护a：定期清洁空压机的滤网和冷却器，以确保机器正常运行。

b：注意不要用水直接清洗机器，以免损坏机器部件。

四、故障排除1、机器无法启动a：检查电源是否正常连接。

b：确认开关是否处于正确位置。

2、压力过高或过低a：检查压力表是否正常工作。

b：检查机器是否存在漏气的情况。

3、异常噪音或振动a：检查机器是否处于稳定的工作状态。

b：确认机器各个部件是否牢固固定。

五、附件本文档涉及的附件包括：1、产品说明书2、电源线3、压力表六、法律名词及注释1、法律名词：压力调节器，指调节空压机输出气体压力的装置。

2、注释：压力调节器通常由压力表和调节装置组成，用于确保空压机输出的气体压力处于正常范围内。

设备操作说明书
第 1 页 共 2 页
设备名称 螺杆式空压机 设备功能 提供气能 文件编号 设备型号 J-22AP
厂 商
劲 源
版 本
B0
一﹑空压机主控面板的操作
1. 此空压机电源为380V/50HZ 。

2. 合上断路器﹐控制面板显示屏处显示﹕排气温度﹑供气压力﹑运行状态等参
数。

3. 内部参数已设定好﹐直接按下“启动”键﹐即空压机开始运转﹐达到设定上限
值时﹐空压机将自动停止﹔当压力低于下限值时﹐空压机将自动启动 (我们设定上限值为0.8MPa ﹑下限值为0.70MPa) 。

上﹑下限值也可根据生产需要进行设定。

4. 空压机停止运行﹐即直接按下“停止”键即可停止空压机运行。

核 准
审 核 制 作 日 期
显示屏
停止
紧急停止
启动
下移
设定
上移
进入
返回
设备操作说明书
第 2 页共 2 页。

空压机使用操作说明空压机使用操作说明1.产品概述1.1 产品介绍: 空压机是一种用来将空气压缩并储存在容器中的设备，以便供应给其他设备使用的工具。

1.2 产品特点: 高效、节能、稳定的性能，操作简便，适用于各种工业领域。

2.安全须知2.1 确保操作人员具备相关操作技能，熟悉操作手册。

2.2 使用前检查电源和机器的接地情况，确保安全。

2.3 注意保持机器清洁，防止积尘和杂物堆积。

3.设备安装3.1 安装位置: 选择稳定的地面，通风良好的场所。

3.2 连接电源: 将空压机与电源连接，确保线路正常接地。

3.3 连接空气输出管路: 将空气输出管路正确连接到所需设备。

4.操作流程4.1 打开电源: 将电源开关打开，确保电源供应正常。

4.2 启动空压机: 按压启动按钮，等待空压机启动并达到工作状态。

4.3 监测压力: 使用压力表或控制面板上的显示，监测空压机输出的压力是否在设定范围内。

4.4 运行停止: 当不再需要空气供应时，及时关闭空压机，并确保排空余压。

4.5 定期维护: 按照操作手册的说明，定期对空压机进行维护，保持其稳定的工作状态。

5.故障排除5.1 机器无法启动: 检查电源连接是否正确，电源开关是否故障。

5.2 压力不稳定: 检查空压机的滤清器是否需要更换，排除气水分离器的故障。

5.3 噪音过大: 检查空压机是否有异物进入，排除散热器堵塞等问题。

6.附件本文档涉及附件：- 空压机操作手册- 安装图纸- 维护记录表7.法律名词及注释- 《劳动法》：规定了劳动人民的权利和义务，保障劳动者的合法权益。

- 《安全生产法》：对生产经营单位的安全生产活动进行规范，保障员工的人身安全。
