微波功率放大器

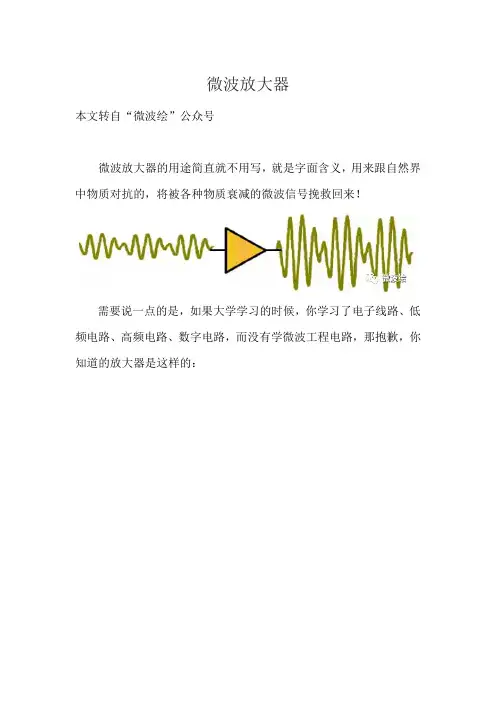

微波放大器本文转自“微波绘”公众号微波放大器的用途简直就不用写，就是字面含义，用来跟自然界中物质对抗的，将被各种物质衰减的微波信号挽救回来！需要说一点的是，如果大学学习的时候，你学习了电子线路、低频电路、高频电路、数字电路，而没有学微波工程电路，那抱歉，你知道的放大器是这样的：可是，在微波工程里，放大器是这样的：甚至出现了压缩点、噪声系数、S参数等一大堆概念，这些原来教科书里没有的东西，这时候，要自己补课了，“微波工程电路”或“微波电路”方向的书自己找找看吧，最多3、5本就好了，这里主要介绍一些分类及应用的知识。

放大器作为一种微波集成电路，根据使用工艺的不同，分为1）BJT/FET放大管：这类管子就是基础书本里的双极性晶体管或场效应管（Bipolar Transisitor/Field Effect Transistor），基于硅或锗衬底，这种器件作为单独的器件使用已经很少了，特别是工作频率不高，微波应用极少。

2）HBT放大管：异质结双极性晶体管，在BJT的基础上，发射区和基区使用不同的材料形成一个异质结，如InGaP和GaAs，扩展了放大管的高频特性，采用这种工艺的“达林顿复合管”（Darlington Pair）在微波放大管的应用十分广泛，像MINI‐CIRCUITS公司早期的ERA系列放大管均为此类型。

3）HEMT/PHEMT放大管：高电子迁移率晶体管（High Electorn Mobility Transistor），P是改变了沟道材料的晶体管，称为赝配（pseudo），此类工艺的发明，大大提高了工作频率，毫米波器件开始大量发展，采用GaAs衬底的HEMT，更表现出了超低的噪声系数，至今仍在使用，绝大多数微波芯片厂商均有此工艺的产品。

4）GaN和SiC：这两种材料工艺被称为“第三代半导体”，它们都是为了提升器件的应用温度和功率范围大量应用的，开始的时候，功率管厂家同时推进这两类器件，但GaN有更高的电子迁移率，使用工作电压也更低，因此微波工程领域逐渐变成了GaN的天下。

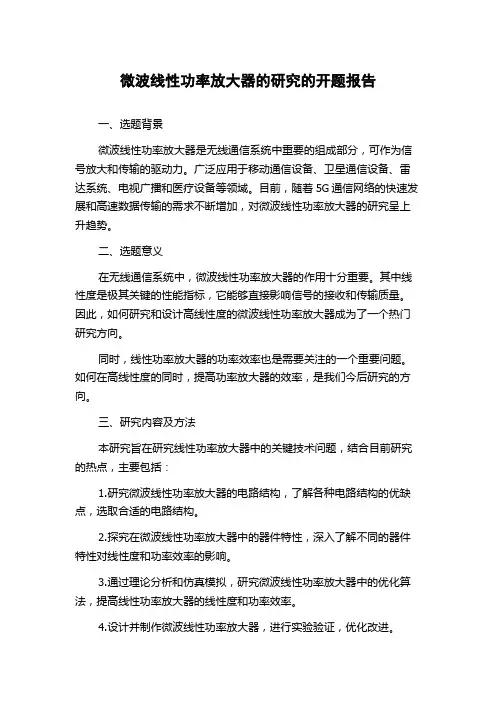

微波线性功率放大器的研究的开题报告一、选题背景微波线性功率放大器是无线通信系统中重要的组成部分，可作为信号放大和传输的驱动力。

广泛应用于移动通信设备、卫星通信设备、雷达系统、电视广播和医疗设备等领域。

目前，随着5G通信网络的快速发展和高速数据传输的需求不断增加，对微波线性功率放大器的研究呈上升趋势。

二、选题意义在无线通信系统中，微波线性功率放大器的作用十分重要。

其中线性度是极其关键的性能指标，它能够直接影响信号的接收和传输质量。

因此，如何研究和设计高线性度的微波线性功率放大器成为了一个热门研究方向。

同时，线性功率放大器的功率效率也是需要关注的一个重要问题。

如何在高线性度的同时，提高功率放大器的效率，是我们今后研究的方向。

三、研究内容及方法本研究旨在研究线性功率放大器中的关键技术问题，结合目前研究的热点，主要包括：1.研究微波线性功率放大器的电路结构，了解各种电路结构的优缺点，选取合适的电路结构。

2.探究在微波线性功率放大器中的器件特性，深入了解不同的器件特性对线性度和功率效率的影响。

3.通过理论分析和仿真模拟，研究微波线性功率放大器中的优化算法，提高线性功率放大器的线性度和功率效率。

4.设计并制作微波线性功率放大器，进行实验验证，优化改进。

四、预期成果通过本研究，我们预期达到以下成果：1.深入了解微波线性功率放大器的原理和发展趋势，能够了解并分析微波线性功率放大器的主要性能指标与限制因素。

2.掌握微波线性功率放大器中的关键技术，能够利用软件仿真设计出高性能的线性功率放大器电路并对其进行仿真模拟分析。

3.能够利用实验室设备进行微波线性功率放大器的制作，并进行性能测试和优化，对比分析不同算法和器件对线性度和功率效率的影响。

4.在理论和实验上能够有效地改进和提升微波线性功率放大器的线性度和功率效率，进一步推动无线通信系统的发展。

五、研究计划1.第一阶段（1-2个月）文献调研，搜集研究资料；学习微波线性功率放大器的理论基础；了解不同的电路结构和器件特性。

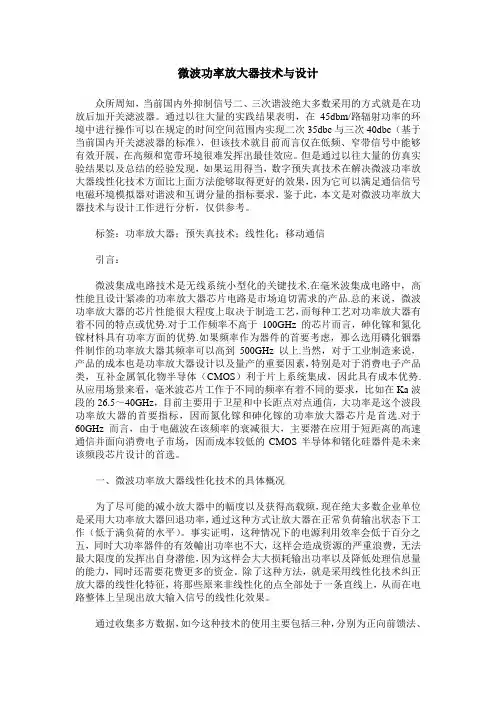

微波功率放大器技术与设计众所周知，当前国内外抑制信号二、三次谐波绝大多数采用的方式就是在功放后加开关滤波器。

通过以往大量的实践结果表明，在45dbm/路辐射功率的环境中进行操作可以在规定的时间空间范围内实现二次35dbc与三次40dbc（基于当前国内开关滤波器的标准），但该技术就目前而言仅在低频、窄带信号中能够有效开展，在高频和宽带环境很难发挥出最佳效应。

但是通过以往大量的仿真实验结果以及总结的经验发现，如果运用得当，数字预失真技术在解决微波功率放大器线性化技术方面比上面方法能够取得更好的效果，因为它可以满足通信信号电磁环境模拟器对谐波和互调分量的指标要求，鉴于此，本文是对微波功率放大器技术与设计工作进行分析，仅供参考。

标签：功率放大器；预失真技术；线性化；移动通信引言：微波集成电路技术是无线系统小型化的关键技术.在毫米波集成电路中，高性能且设计紧凑的功率放大器芯片电路是市场迫切需求的产品.总的来说，微波功率放大器的芯片性能很大程度上取决于制造工艺，而每种工艺对功率放大器有着不同的特点或优势.对于工作频率不高于100GHz的芯片而言，砷化镓和氮化镓材料具有功率方面的优势.如果频率作为器件的首要考虑，那么选用磷化铟器件制作的功率放大器其频率可以高到500GHz以上.当然，对于工业制造来说，产品的成本也是功率放大器设计以及量产的重要因素，特别是对于消费电子产品类，互补金属氧化物半导体（CMOS）利于片上系统集成，因此具有成本优势.从应用场景来看，毫米波芯片工作于不同的频率有着不同的要求，比如在Ka波段的26.5～40GHz，目前主要用于卫星和中长距点对点通信，大功率是这个波段功率放大器的首要指标，因而氮化镓和砷化镓的功率放大器芯片是首选.对于60GHz而言，由于电磁波在该频率的衰减很大，主要潜在应用于短距离的高速通信并面向消费电子市场，因而成本较低的CMOS半导体和锗化硅器件是未来该频段芯片设计的首选。

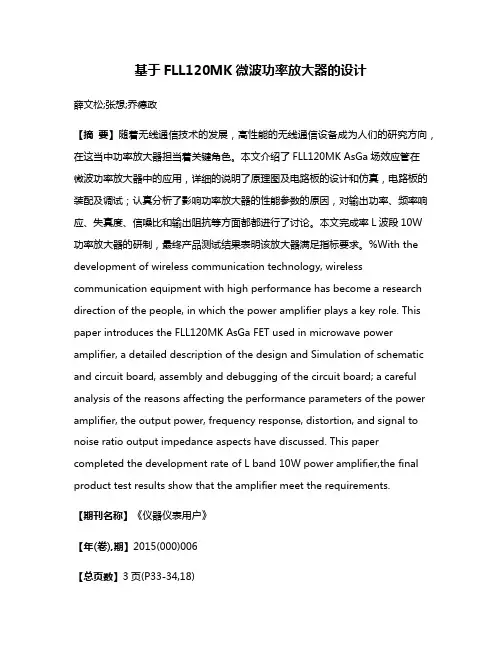

基于FLL120MK微波功率放大器的设计薛文松;张想;乔德政【摘要】随着无线通信技术的发展，高性能的无线通信设备成为人们的研究方向，在这当中功率放大器担当着关键角色。

本文介绍了FLL120MK AsGa场效应管在微波功率放大器中的应用，详细的说明了原理图及电路板的设计和仿真，电路板的装配及调试；认真分析了影响功率放大器的性能参数的原因，对输出功率、频率响应、失真度、信噪比和输出阻抗等方面都都进行了讨论。

本文完成率L波段10W功率放大器的研制，最终产品测试结果表明该放大器满足指标要求。

%With the development of wireless communication technology, wireless communication equipment with high performance has become a research direction of the people, in which the power amplifier plays a key role. This paper introduces the FLL120MK AsGa FET used in microwave power amplifier, a detailed description of the design and Simulation of schematic and circuit board, assembly and debugging of the circuit board; a careful analysis of the reasons affecting the performance parameters of the power amplifier, the output power, frequency response, distortion, and signal to noise ratio output impedance aspects have discussed. This paper completed the development rate of L band 10W power amplifier,the final product test results show that the amplifier meet the requirements.【期刊名称】《仪器仪表用户》【年(卷),期】2015(000)006【总页数】3页(P33-34,18)【关键词】功率放大器;增益;阻抗匹配;杂散信号;发射机;动态范围【作者】薛文松;张想;乔德政【作者单位】江苏宝科电子有限公司，江苏扬州225009;江苏宝科电子有限公司，江苏扬州 225009;江苏宝科电子有限公司，江苏扬州 225009【正文语种】中文【中图分类】TN9250 引言FLL120MK是优迪娜半导体有限公司推出的一款低电压高增益砷化镓场效应晶体管。

微波技术在无线通讯中的应用导论随着现代社会的发展和科技的进步，无线通讯已经成为现代人生活中必不可少的一部分，从手机通讯到卫星通讯，我们都可以看到无线通讯技术的身影。

而在无线通讯的领域中，微波技术是其中不可缺少的一部分。

本文将介绍微波技术在无线通讯中的应用，主要从微波通讯系统、微波天线和微波功率放大器三个方面来进行介绍。

一、微波通讯系统微波通讯系统是指通过微波信号进行无线通讯的系统，广泛应用于卫星通讯、雷达、个人通信、航空航天、军事等领域。

微波通讯系统主要由三部分组成：微波信号发射、传输和接收。

其中微波信号发射和接收是微波天线所起的作用，而微波信号传输是由微波传输线路所负责的。

微波通讯系统的性能主要受制于微波信号的传输质量，其中主要与微波信号的频率、带宽、信噪比、调制方式等有关。

通信系统中的传输质量还包括传输距离、数据传输速率、功率和灵敏度等特性。

微波通讯系统在传输过程中还会产生信道衰落、多径效应等干扰问题，需要通过误码率、误比特率等指标来进行评价。

微波通讯系统在无线通讯领域中的应用非常广泛，例如卫星通讯系统中的通信卫星、地面站和终端设备等，还有军事雷达系统、个人通信系统、市政路灯联网系统等。

二、微波天线微波天线是收集、辐射和引导微波功率的设备，是微波通讯系统中不可缺少的一部分。

它们可以在微波频率范围内工作，是把电磁波转化为导体上的电流或把导体上的电流转化为电磁波的装置。

微波天线的种类很多，包括各种类型的馈线、开槽天线、微带天线、波导天线、磁控管天线等。

微波天线可以在无线通讯领域中进行应用，主要是用于卫星通讯系统、个人通信系统和雷达系统等领域。

三、微波功率放大器微波功率放大器是一种将微弱的微波信号放大到足以驱动微波天线的设备。

这些放大器可以在卫星通讯系统、雷达和航空航天等领域中起到至关重要的作用。

微波功率放大器可以采用不同的技术来实现，例如管式、半导体和混合式功率放大器等。

它们的性能受制于微波功率放大器的增益、噪声系数和线性度等性能指标。

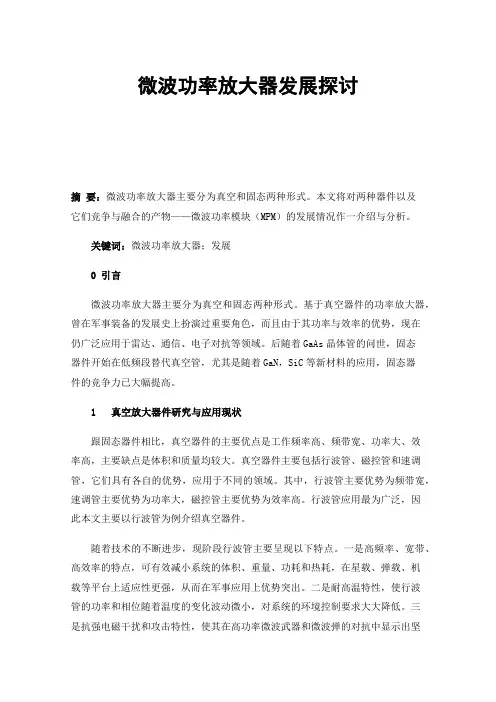

微波功率放大器发展探讨摘要：微波功率放大器主要分为真空和固态两种形式。

本文将对两种器件以及它们竞争与融合的产物——微波功率模块（MPM）的发展情况作一介绍与分析。

关键词：微波功率放大器；发展0引言微波功率放大器主要分为真空和固态两种形式。

基于真空器件的功率放大器，曾在军事装备的发展史上扮演过重要角色，而且由于其功率与效率的优势，现在仍广泛应用于雷达、通信、电子对抗等领域。

后随着GaAs晶体管的问世，固态器件开始在低频段替代真空管，尤其是随着GaN，SiC等新材料的应用，固态器件的竞争力已大幅提高。

1 真空放大器件研究与应用现状跟固态器件相比，真空器件的主要优点是工作频率高、频带宽、功率大、效率高，主要缺点是体积和质量均较大。

真空器件主要包括行波管、磁控管和速调管，它们具有各自的优势，应用于不同的领域。

其中，行波管主要优势为频带宽，速调管主要优势为功率大，磁控管主要优势为效率高。

行波管应用最为广泛，因此本文主要以行波管为例介绍真空器件。

随着技术的不断进步，现阶段行波管主要呈现以下特点。

一是高频率、宽带、高效率的特点，可有效减小系统的体积、重量、功耗和热耗，在星载、弹载、机载等平台上适应性更强，从而在军事应用上优势突出。

二是耐高温特性，使行波管的功率和相位随着温度的变化波动微小，对系统的环境控制要求大大降低。

三是抗强电磁干扰和攻击特性，使其在高功率微波武器和微波弹的对抗中显示出坚实的生存能力。

四是寿命大幅提高，统计研究显示，大功率行波管使用寿命普遍大于5 000 h，中小功率产品寿命大于10 000 h，达到武器全寿命周期。

1.1 行波管有源组阵技术国外近几年主要在更高频段发展一系列的小型化行波管，频段覆盖X，Ku，K，Ka，140 GHz等，并不断在新技术上获得突破。

国内经过近10多年的努力，行波管在保持大功率和高效率的前提下，体积减小了1个数量级，为有源组阵技术奠定了良好的基础。

行波管有源组阵的形式分为单元放大式和子阵放大式两种。

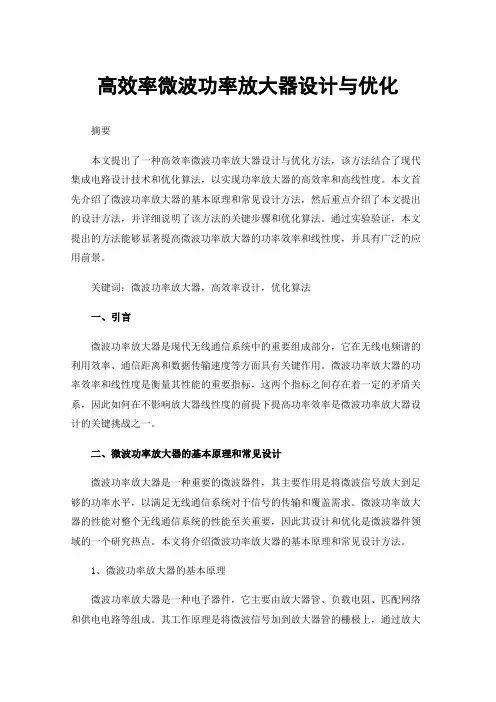

高效率微波功率放大器设计与优化摘要本文提出了一种高效率微波功率放大器设计与优化方法，该方法结合了现代集成电路设计技术和优化算法，以实现功率放大器的高效率和高线性度。

本文首先介绍了微波功率放大器的基本原理和常见设计方法，然后重点介绍了本文提出的设计方法，并详细说明了该方法的关键步骤和优化算法。

通过实验验证，本文提出的方法能够显著提高微波功率放大器的功率效率和线性度，并具有广泛的应用前景。

关键词：微波功率放大器，高效率设计，优化算法一、引言微波功率放大器是现代无线通信系统中的重要组成部分，它在无线电频谱的利用效率、通信距离和数据传输速度等方面具有关键作用。

微波功率放大器的功率效率和线性度是衡量其性能的重要指标，这两个指标之间存在着一定的矛盾关系，因此如何在不影响放大器线性度的前提下提高功率效率是微波功率放大器设计的关键挑战之一。

二、微波功率放大器的基本原理和常见设计微波功率放大器是一种重要的微波器件，其主要作用是将微波信号放大到足够的功率水平，以满足无线通信系统对于信号的传输和覆盖需求。

微波功率放大器的性能对整个无线通信系统的性能至关重要，因此其设计和优化是微波器件领域的一个研究热点。

本文将介绍微波功率放大器的基本原理和常见设计方法。

1、微波功率放大器的基本原理微波功率放大器是一种电子器件，它主要由放大器管、负载电阻、匹配网络和供电电路等组成。

其工作原理是将微波信号加到放大器管的栅极上，通过放大器管内部的电场和电流作用将信号放大，最后通过输出端口输出到负载电阻上。

微波功率放大器的主要性能指标包括输出功率、功率增益、功率效率、线性度等。

2、微波功率放大器的常见设计方法1.分级放大器设计方法分级放大器是一种将多个级联的小功率放大器组合起来以实现高功率放大的方法。

常见的分级放大器包括A级放大器、B级放大器、C级放大器和D级放大器等。

其中，B级和C级放大器是目前应用最广泛的两种放大器类型。

B级放大器的工作原理是在放大器管的栅极和源极之间加入一个谐振电路，使得输入信号只能在一定的时间段内进行放大，从而提高功率效率。

微波功率放大器的设计与测试技术微波功率放大器是一种电子器件，能将微弱的电信号放大到足以驱动其他设备的水平。

该器件被广泛应用于通信、雷达、卫星通讯、医疗设备等领域。

在此，我们将介绍微波功率放大器的设计和测试技术，以便更深入地了解这种器件。

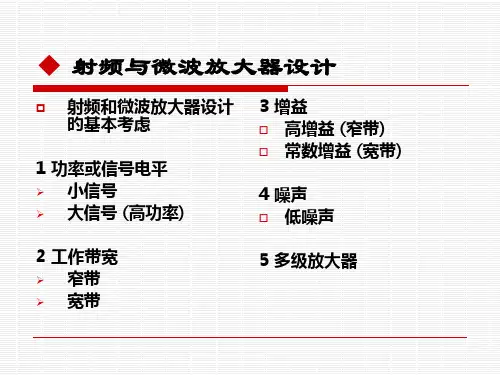

1. 微波功率放大器的设计微波功率放大器的设计涉及到多个方面，包括选择适当的器件和匹配电路、优化功率增益、减小失真和噪声等。

在选择器件方面，常用的有晶体管、HBT、HEMT等。

根据不同用途和要求，选择不同的器件能提高功率放大器的效率和可靠性。

匹配电路是功率放大器设计中非常关键的一步，能够使放大器更好地匹配输入和输出信号，提高效率和稳定性。

常见的匹配电路包括L型匹配、Pi型匹配、T型匹配等，其中以Pi型匹配为主流，适用于大多数微波功率放大器。

优化功率增益是另一个重要的设计参数，功率增益越大，放大器的效率就越高，但同时也会加剧失真和噪声。

因此需要在功率增益和失真/噪声之间进行权衡，以获得最佳设计结果。

2. 微波功率放大器的测试微波功率放大器设计完成后，需要进行测试以确保它的性能能够满足预期要求。

一般而言，微波功率放大器的测试包括功率测试、增益测试、噪声测试、失真测试等。

其中功率测试主要是为了测定功率输出是否稳定和是否符合设计要求；增益测试则是为了测定功率放大器的放大性能，包括增益、带宽等参数；噪声和失真测试则是为了测定放大器的噪声和失真，以确保输出信号的质量。

除了这些基本测试外，还可以进行其他测试，如稳定性测试、热稳定性测试、射频特性测试等，以进一步验证微波功率放大器的性能。

在进行微波功率放大器测试时，需要使用一些专业的仪器和设备，如网络分析仪、频谱分析仪、信号源、功率计等。

3. 微波功率放大器的应用微波功率放大器是一款广泛应用于通信、雷达、卫星通讯、医疗设备等领域的电子器件。

在通信领域，微波功率放大器常用于手机、无线基站、卫星通讯等设备中，能够帮助信号传输更远、更清晰；在雷达领域，微波功率放大器则常用于导航、探测等设备中，能够提供更精确的数据信息。
