线性微波功放设计

超线性功放的设计随着移动事业的迅猛发展，特别是CDMA和第三代移动通信技术的发展，使得系统对功放线性的要求越来越高。

在移动通信系统中，为了保证一定范围的信号覆盖，我们通常使用功率放大器来对信号放大，进而通过射频前端和天线系统发射出去。

而在CDMA或WCDMA以及TD-SCDMA的基站中，如果采用一般的高功放（通常工作于AB类），将由于非线性的影响产生频谱再生效应，为了较好的解决信号的频谱再生和EVM（误差矢量幅值）问题，就必须对功放采用线性化技术。

不仅如此，功放在基站放大器中的成本比例约占50％，如何有效、低成本地解决功放地线性化问题就显得非常重要。

1、超线性功放解决方案的提出传统解决功放的线性的方法多数是采用功率回退的方法来保证功放的互调分量也就是保证功放工作在线性范围，从而不影响信号的覆盖以及通信。

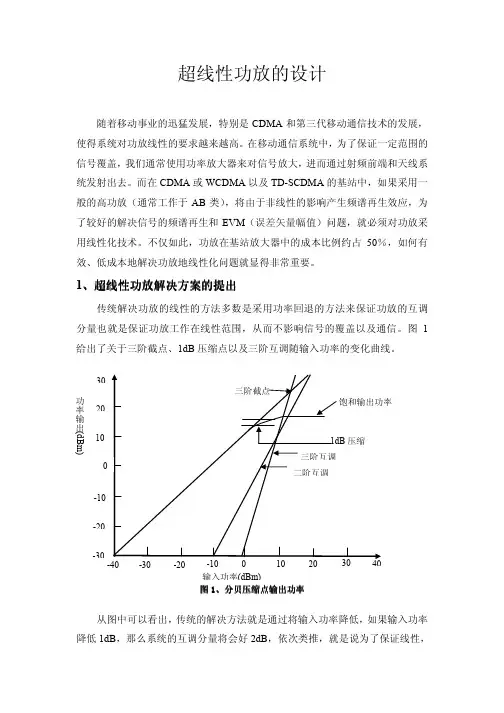

图1给出了关于三阶截点、1dB压缩点以及三阶互调随输入功率的变化曲线。

图1、分贝压缩点输出功率分贝压缩点输出功率从图中可以看出，传统的解决方法就是通过将输入功率降低，如果输入功率降低1dB，那么系统的互调分量将会好2dB，依次类推，就是说为了保证线性，对于CDMA或者WCDMA的功放，我们只能用100W的放大管子来出5W功率。

但是由于管子是为100W设计的，其静态工作点仍旧很高，静态电流依然很大。

所以，功放整体电流会很大，电流大意味着功放的效率很低，将会有很大一部分热量只能释放到管子以及电路板上，这些热量既是一种能量的浪费，更重要的是会造成降低芯片的使用寿命。

利益方面，能提供如此大功率的放大管子的价格是非常昂贵的。

基于以上这些考虑，同时单纯的功率回退所能获取的互调是有限的，随着功率的进一步增高，仍旧依靠功率回退是不能解决问题的。

所以，这里提出一种前馈预失真的设计方案来同时解决线性、效率以及成本问题。

2、前馈预失真功放设计方案目前较为成熟和流行的超线性解决方案包括前馈技术、预失真技术（包括模拟预失真和基带预失真）、反馈技术等方法。

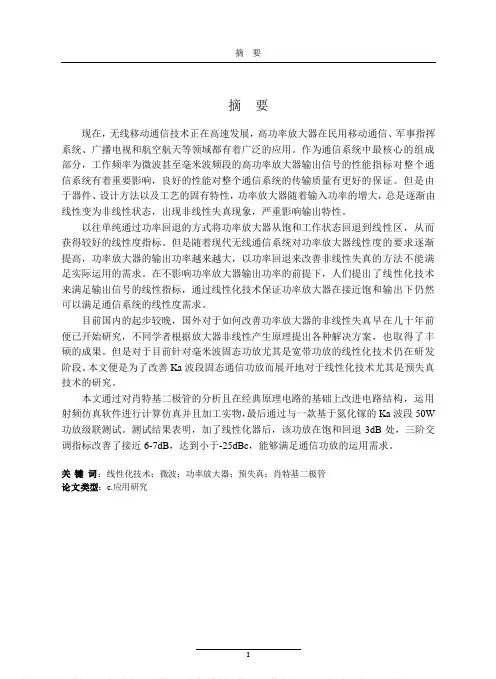

摘要摘要现在，无线移动通信技术正在高速发展，高功率放大器在民用移动通信、军事指挥系统、广播电视和航空航天等领域都有着广泛的应用。

作为通信系统中最核心的组成部分，工作频率为微波甚至毫米波频段的高功率放大器输出信号的性能指标对整个通信系统有着重要影响，良好的性能对整个通信系统的传输质量有更好的保证。

但是由于器件、设计方法以及工艺的固有特性，功率放大器随着输入功率的增大，总是逐渐由线性变为非线性状态，出现非线性失真现象，严重影响输出特性。

以往单纯通过功率回退的方式将功率放大器从饱和工作状态回退到线性区，从而获得较好的线性度指标。

但是随着现代无线通信系统对功率放大器线性度的要求逐渐提高，功率放大器的输出功率越来越大，以功率回退来改善非线性失真的方法不能满足实际运用的需求。

在不影响功率放大器输出功率的前提下，人们提出了线性化技术来满足输出信号的线性指标，通过线性化技术保证功率放大器在接近饱和输出下仍然可以满足通信系统的线性度需求。

目前国内的起步较晚，国外对于如何改善功率放大器的非线性失真早在几十年前便已开始研究，不同学者根据放大器非线性产生原理提出各种解决方案，也取得了丰硕的成果。

但是对于目前针对毫米波固态功放尤其是宽带功放的线性化技术仍在研发阶段。

本文便是为了改善Ka波段固态通信功放而展开地对于线性化技术尤其是预失真技术的研究。

本文通过对肖特基二极管的分析且在经典原理电路的基础上改进电路结构，运用射频仿真软件进行计算仿真并且加工实物，最后通过与一款基于氮化镓的Ka波段50W 功放级联测试。

测试结果表明，加了线性化器后，该功放在饱和回退3dB处，三阶交调指标改善了接近6-7dB，达到小于-25dBc，能够满足通信功放的运用需求。

关键词：线性化技术；微波；功率放大器；预失真；肖特基二极管论文类型：c.应用研究西南科技大学硕士学位论文ABSTRACTNow, wireless mobile communication technology is developing at high speed, and high-power amplifiers are widely used in civil mobile communications, military command systems, broadcast television, aerospace and other fields. As the core component of the communication system, the performance index of the output signal of the high-power amplifier whose operating frequency is microwave or even millimeter wave has an important impact on the entire communication system, and good performance has a better guarantee for the transmission quality of the entire communication system . However, due to the inherent characteristics of the device, design method, and process, as the input power increases, the power amplifier always gradually changes from linear to nonlinear state, and nonlinear distortion occurs, which seriously affects the output characteristics.In the past, the power amplifier was retreated from the saturated working state to the linear region simply by power back-off to obtain a better linearity index. However, as the requirements of modern wireless communication systems for the linearity of power amp- lifiers are gradually increasing, the output power of power amplifiers is getting larger and larger, and the method of using power back-off to improve nonlinear distortion cannot meet the needs of practical applications. On the premise of not affecting the output power of the power amplifier, linearization technology is proposed to meet the linear index of the output signal, and the linearization technology is used to ensure that the power amplifier can still meet the linearity requirements of the communication system when the output is close to saturation.At present, China started late, and foreign countries have begun to improve the nonlinear distortion of power amplifiers decades ago. Different scholars have proposed various solutions based on the principle of nonlinear generation of amplifiers, and have also achieved fruitful results. However, the current linearization technology for millimeter wave solid-state power amplifiers, especially broadband power amplifiers, is still in the research and development stage. This article is to improve the research of linearization technology, especially predistortion technology, to improve the Ka-band solid-state communication power amplifier.In this paper, through the analysis of Schottky diodes and the improvement of the circuit structure on the basis of the classic principle circuit, the use of RF simulation software for calculation simulation and processing of the physical, and finally passed a cascade test with a gallium nitride-based Ka-band 50W amplifier. The test results show that after the linearizer is added, the power amplifier is at 3dB of saturation back-off, and the third-order intermodulation index is improved by close to 6-7dB, reaching less than -25dBc, which can meet the needs of the communication power amplifier.KEY WORDS: Microwave;Power amplifier;Linearization technology;Predistortion;Schottky diode TYPE OF THESIS: c.Application Researc目录目录摘要 (I)ABSTRACT (II)目录 (III)第一章绪论 ....................................................................................................................- 1 -1.1 课题研究背景及意义...............................................................................................- 1 -1.2 线性化技术的国内外研究动态...............................................................................- 2 -1.3 论文主要内容...........................................................................................................- 5 -第二章功率放大器非线性特性及线性化方法 ............................................................- 6 -2.1 功率放大器的非线性分析.......................................................................................- 6 -2.1.1 非线性幅度失真与非线性相位失真特性........................................................- 6 -2.1.2 互调失真............................................................................................................- 7 -2.1.3 记忆效应............................................................................................................- 8 -2.2 功率放大器线性度描述...........................................................................................- 8 -2.2.1 1dB压缩点 .........................................................................................................- 8 -2.2.2 三阶交调和三阶截断点....................................................................................- 9 -2.3 功率放大器的主要线性化技术...............................................................................- 9 -2.3.1 功率回退技术..................................................................................................- 10 -2.3.2 负反馈法..........................................................................................................- 10 -2.3.3 非线性器件法.................................................................................................. - 11 -2.3.4 前馈线性化技术..............................................................................................- 12 -2.3.5 预失真技术......................................................................................................- 12 -2.3.6 各种线性化技术的比较..................................................................................- 16 -2.4 小结.........................................................................................................................- 16 -第三章基于肖特基二极管的预失真技术研究 ..........................................................- 17 -3.1 肖特基二极管的非线性特性分析.........................................................................- 17 -3.2 肖特基二极管的选择及测试.................................................................................- 18 -3.3 并联式二极管预失真器.........................................................................................- 20 -3.4 串联式二极管预失真器.........................................................................................- 22 -3.5 反射式肖特基二极管预失真器.............................................................................- 24 -3.6 多级级联结构预失真.............................................................................................- 26 -3.7 小结.........................................................................................................................- 26 -第四章Ku波段预失真线性化器的设计.....................................................................- 27 -4.1 两级级联式预失真器原理分析.............................................................................- 27 -4.2 无源器件仿真.........................................................................................................- 29 -西南科技大学硕士学位论文4.2.1 偏置高阻线......................................................................................................- 29 -4.2.2 交指电容..........................................................................................................- 30 -4.3 线性化电路设计及仿真.........................................................................................- 32 -4.4 功率放大器模拟仿真.............................................................................................- 33 -4.5 线性化器和功率放大器级联仿真.........................................................................- 35 -4.6 小结.........................................................................................................................- 37 -第五章Ka波段预失真线性化器的设计.....................................................................- 38 -5.1 新型反射式预失真器的原理介绍.........................................................................- 38 -5.2 无源器件的仿真.....................................................................................................- 40 -5.2.1 交指电容..........................................................................................................- 40 -5.2.2 偏置高阻线......................................................................................................- 41 -5.2.3 射频接地结构..................................................................................................- 43 -5.2.4 3dB定向耦合器 ...............................................................................................- 44 -5.3 整体电路仿真.........................................................................................................- 46 -5.4 小结.........................................................................................................................- 48 -第六章Ka波段功放的设计与级联测试.....................................................................- 49 -6.1 Ka 50W固态功率放大器的研制............................................................................- 49 -6.1.1 功放组成..........................................................................................................- 49 -6.1.2 驱动模块..........................................................................................................- 50 -6.1.3 末级模块设计..................................................................................................- 50 -6.1.4 末级功率合成..................................................................................................- 51 -6.2 功率放大器三阶交调及AM-AM，AM-PM测试方法 .......................................- 52 -6.2.1 测试仪器..........................................................................................................- 52 -6.2.2 测试原理..........................................................................................................- 53 -6.3 预失真器与功率放大器的级联测试.....................................................................- 54 -6.3.1 功放测试..........................................................................................................- 54 -6.3.2 预失真器测试..................................................................................................- 56 -6.3.3 级联测试..........................................................................................................- 58 -6.4 小结.........................................................................................................................- 59 -第七章总结 ..............................................................................................................- 60 -致谢................................................................................................................................- 61 -参考文献............................................................................................................................- 62 -第一章绪论第一章绪论1.1课题研究背景及意义在最近的几十年里，移动通信技术不断发展，到现在已经进入了第五个技术时代。

2007年全国微波毫米波会议论文集1248微波超线性功率放大器的设计张娟，延波，陈睿电子科技大学电子工程学院，成都（610054）摘要：本文设计并仿真了应用于W-CDMA基站的25W的超线性功率放大器，将前馈技术应用于对功率放大器进行线性化，结果表明此前馈功放输出能达到43.9dBm，约有50dB的高增益以及－71.5dBc的三阶交调系数。

在主功率放大器输出功率和增益基本不变的前提下，其三阶交调系数提高了47dB，线性度得到很大的改善。

关键词：W-CDMA，超线性，功率放大器，前馈Design of Microwave Ultra-Linear PowerAmplifierJuan Zhang，Bo Yan，Rui ChenSchool of Electronic Engineering, UESTC, Chengdu（610054）Abstract: In this paper, a 25 watt ultra-linear power amplifier using feedforward technique operating in the W-CDMA base-station has been developed. The simulation result shows that high output power level over 43.9dBm, high gain over 50dB and high linearity have been achieved. Its measured third-order intermodulation distortion (IMD) is -71.5dBc, which is 47dB greater than there is no linearization technique. It proves the foundation of the theories and a reference price of the project for getting a greater IMD. Keywords: W-CDMA, ultra-linearity, power amplifier, feedforward1 引言近年来，无线通信事业在全世界范围内蓬勃发展，无线通信设备的用户，特别是无线手机用户迅速增长。

线性化微波功放现状随着无线信息通信的迅速发展，在有限的频率内需要实现越来越多数据信号传输，这使得信道频率日渐匮乏。

为了提高无线传输信息的效率，通信系统中重要的微波功率放大器一般都处于在非线性工作状态，而包络变化的调制信号经过非线性微波功率放大器后会产生互调失真，造成严重的码间干扰和邻信道干扰。

为了保证通信质量，必须采用线性化技术。

本次介绍目前几种重要的线性化微波功率放大器技术设计，包括功率倒退法、负反馈法、预失真法、前馈法等1.功率倒退法功率回退法就是把功率放大器的输入功率从1dB压缩点(放大器有一个线性动态范围，在这个范围内，放大器的输出功率随输入功率线性增加。

随着输入功率的继续增大，放大器渐渐进入饱和区，功率增益开始下降，通常把增益下降到比线性增益低1dB时的输出功率值定义为输出功率的1dB压缩点，用P1dB表示。

)向后回退6-10个分贝，工作在远小于1dB 压缩点的电平上，使功率放大器远离饱和区，进入线性工作区，从而改善功率放大器的三阶交调系数。

一般情况，当基波功率降低1dB时，三阶交调失真改善2dB。

功率回退法简单且易实现，不需要增加任何附加设备，是改善放大器线性度行之有效的方法，缺点是效率大为降低。

另外，当功率回退到一定程度，当三阶交调制达到-50dBc以下时，继续回退将不再改善放大器的线性度。

因此，在线性度要求很高的场合，完全靠功率回退是不够的。

2.负反馈法负反馈是反馈法中的其中一种，反馈法是运用反馈的概念分析和处理问题的能力的方法，它还包括直接反馈法以及间接反馈法。

本文主要介绍的是负反馈法。

负反馈法原理是将微波功放的输出耦合出的一部分送入反馈网络后在放大器的输入段产生反馈信号，反馈信号与放大器原输入信号共同控制放大器的输入。

其原理框图如下：图1 负反馈法原理框图负反馈对放大器输出信号的稳定性、非线性失真以及增益稳定性都有一定的改善作用。

负反馈缺点是降低了放大器的增益，在实际电路中很难使反馈信号与输入信号在高频段的宽频带内反相，相移的控制变得异常困难，因此负反馈法一般仅用于低频场合。

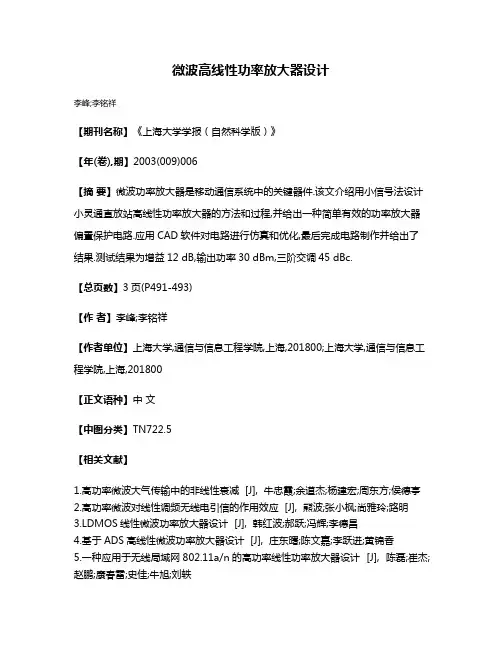

微波高线性功率放大器设计
李峰;李铭祥
【期刊名称】《上海大学学报（自然科学版）》
【年(卷),期】2003(009)006
【摘要】微波功率放大器是移动通信系统中的关键器件.该文介绍用小信号法设计小灵通直放站高线性功率放大器的方法和过程,并给出一种简单有效的功率放大器偏置保护电路.应用CAD软件对电路进行仿真和优化,最后完成电路制作并给出了结果.测试结果为增益12 dB,输出功率30 dBm,三阶交调45 dBc.
【总页数】3页(P491-493)
【作者】李峰;李铭祥
【作者单位】上海大学,通信与信息工程学院,上海,201800;上海大学,通信与信息工程学院,上海,201800
【正文语种】中文
【中图分类】TN722.5
【相关文献】
1.高功率微波大气传输中的非线性衰减 [J], 牛忠霞;余道杰;杨建宏;周东方;侯德亭
2.高功率微波对线性调频无线电引信的作用效应 [J], 熊波;张小枫;尚雅玲;路明
3.LDMOS线性微波功率放大器设计 [J], 韩红波;郝跃;冯辉;李德昌
4.基于ADS高线性微波功率放大器设计 [J], 庄东曙;陈文嘉;李跃进;黄锦香
5.一种应用于无线局域网802.11a/n的高功率线性功率放大器设计 [J], 陈磊;崔杰;赵鹏;康春雷;史佳;牛旭;刘轶
因版权原因，仅展示原文概要，查看原文内容请购买。

微波功率放大器技术与设计众所周知，当前国内外抑制信号二、三次谐波绝大多数采用的方式就是在功放后加开关滤波器。

通过以往大量的实践结果表明，在45dbm/路辐射功率的环境中进行操作可以在规定的时间空间范围内实现二次35dbc与三次40dbc（基于当前国内开关滤波器的标准），但该技术就目前而言仅在低频、窄带信号中能够有效开展，在高频和宽带环境很难发挥出最佳效应。

但是通过以往大量的仿真实验结果以及总结的经验发现，如果运用得当，数字预失真技术在解决微波功率放大器线性化技术方面比上面方法能够取得更好的效果，因为它可以满足通信信号电磁环境模拟器对谐波和互调分量的指标要求，鉴于此，本文是对微波功率放大器技术与设计工作进行分析，仅供参考。

标签：功率放大器；预失真技术；线性化；移动通信引言：微波集成电路技术是无线系统小型化的关键技术.在毫米波集成电路中，高性能且设计紧凑的功率放大器芯片电路是市场迫切需求的产品.总的来说，微波功率放大器的芯片性能很大程度上取决于制造工艺，而每种工艺对功率放大器有着不同的特点或优势.对于工作频率不高于100GHz的芯片而言，砷化镓和氮化镓材料具有功率方面的优势.如果频率作为器件的首要考虑，那么选用磷化铟器件制作的功率放大器其频率可以高到500GHz以上.当然，对于工业制造来说，产品的成本也是功率放大器设计以及量产的重要因素，特别是对于消费电子产品类，互补金属氧化物半导体（CMOS）利于片上系统集成，因此具有成本优势.从应用场景来看，毫米波芯片工作于不同的频率有着不同的要求，比如在Ka波段的26.5～40GHz，目前主要用于卫星和中长距点对点通信，大功率是这个波段功率放大器的首要指标，因而氮化镓和砷化镓的功率放大器芯片是首选.对于60GHz而言，由于电磁波在该频率的衰减很大，主要潜在应用于短距离的高速通信并面向消费电子市场，因而成本较低的CMOS半导体和锗化硅器件是未来该频段芯片设计的首选。

微波功率放大器的线性化技术研究微波功率放大器是无线通信系统中最为关键的设备之一。

在信号传输过程中，微波功率放大器所承担的任务是放大信号。

由于放大器在放大过程中会产生非线性失真，因此人们就需要对微波功率放大器进行线性化处理。

本文将探讨微波功率放大器的线性化技术研究。

一、微波功率放大器的非线性失真微波功率放大器的非线性失真主要表现为谐波失真和交叉调制失真。

谐波失真指的是放大器将输入信号的基波频率变得更高，也会产生原信号频率整数倍的谐波。

交叉调制失真是指输入的两路信号在放大过程中发生交叉调制，产生新的混频信号。

这些失真信号对无线通信系统的性能会产生极大的影响，因此需要对放大器进行线性化处理。

二、微波功率放大器的线性化技术1. 负反馈技术负反馈技术是一种通过引入反馈信号来改变放大器的放大特性，以降低非线性失真的方法。

具体做法是将部分输出信号引入到放大器的输入端，相当于让放大器输出信号与输入信号相减。

通过控制负反馈的程度，来实现对功率放大器的线性化处理。

2. 前向修正技术前向修正技术是在放大器的输入端引入与非线性组件相同的非线性元件，用其产生的反向信号进行修正。

该方法主要是通过在输入信号中加入一定量的反向信号来抵消放大器内部产生的非线性失真。

3. 预失真技术预失真技术是通过在输入端对信号进行预处理，以达到合理的输入幅度和相位来避免微波功率放大器的非线性失真。

与前向修正技术类似，预失真技术也是在输入端对信号进行处理，不同之处在于，预失真技术是将预加工电路中的信号与微波功率放大器的输出信号相减来抵消非线性失真。

三、微波功率放大器线性化技术的研究方向目前，微波功率放大器的线性化技术已经得到了广泛应用，并且取得了一定的进展。

但是，人们对微波功率放大器线性化技术的研究仍然在不断的深入中。

目前，微波功率放大器线性化技术的研究主要是针对以下几个方向：1. 高阶非线性失真的抑制。

在多载波通信系统中，非线性失真的级数往往较高，研究高阶非线性失真的抑制，对于提高微波功率放大器的性能至关重要。

微波功率放大器设计及应用研究微波功率放大器是一种微波射频电路，其主要作用是将微波信号放大到一定的功率水平，以便于在通信、雷达、电子对抗等领域中使用。

功率放大器的设计和应用有着广泛的研究意义和应用价值，因此在工程科技领域中备受关注。

一、微波功率放大器的基本原理微波功率放大器是一种微波射频电路，它包含了一个微波谐振器和一个激励源。

微波信号被输入到谐振器中，通过电子元件的控制，使得信号在谐振器中产生振荡，产生一定的功率。

将这个微波信号放大后，就可以输出到需要的位置上。

微波功率放大器一般采用二极管或场效应管等半导体器件，可分为晶体管功率放大器和集成电路功率放大器。

二、微波功率放大器设计的关键技术微波功率放大器的设计需要掌握一定的关键技术，其中包括射频传输线的设计、阻抗匹配技术、功率合成技术、线性度控制、无线电频带滤波和电源消除技术等。

在设计功率放大器时，首先需要考虑的是信号的传输线路。

在设计传输线时，需要注意信号的匹配、反射和衰减等问题。

此外，还需要考虑谐振器的设计，谐振器的谐振频率以及电容、电感的选择对功率放大器的性能具有重要意义。

阻抗匹配技术是微波功率放大器设计过程中另一个关键技术。

信号的阻抗不匹配会导致功率发生反射，因此需要对信号的输入和输出端口进行阻抗匹配。

通常在信号的输入和输出端口分别设置匹配电路，以保证信号阻抗与输入和输出端口之间的阻抗匹配。

功率合成技术是指将多个微波功率放大器进行合并，以实现更高的功率放大。

在功率合成的过程中，需要注意功率分配的平衡性和阻抗匹配的合理性。

线性度控制也是微波功率放大器设计的重要技术。

随着功率的增加，放大器会出现非线性失真的现象，需要对其进行预先校准，保证信号在放大的过程中不会产生失真。

无线电频带滤波技术是将微波信号进行滤波，以去除掉频率范围之外的无用信号。

不同的领域对应的信号频率范围不同，因此需要根据信号所处的领域来选择相应的频带滤波器。

最后，电源消除技术是微波功率放大器设计中的另一个重要技术。

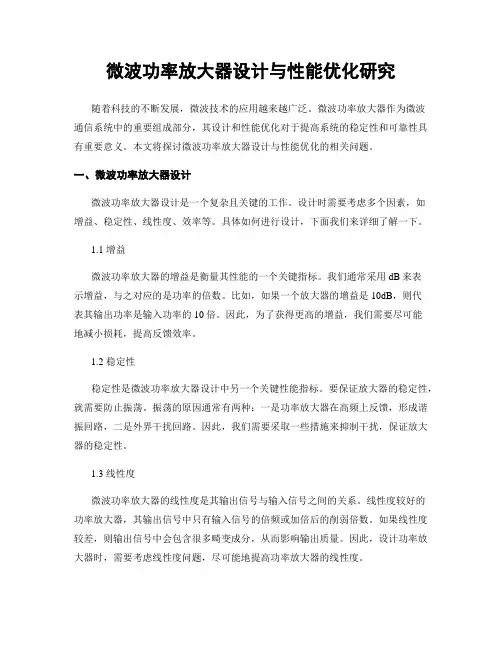

微波功率放大器设计与性能优化研究随着科技的不断发展，微波技术的应用越来越广泛。

微波功率放大器作为微波通信系统中的重要组成部分，其设计和性能优化对于提高系统的稳定性和可靠性具有重要意义。

本文将探讨微波功率放大器设计与性能优化的相关问题。

一、微波功率放大器设计微波功率放大器设计是一个复杂且关键的工作。

设计时需要考虑多个因素，如增益、稳定性、线性度、效率等。

具体如何进行设计，下面我们来详细了解一下。

1.1 增益微波功率放大器的增益是衡量其性能的一个关键指标。

我们通常采用dB来表示增益，与之对应的是功率的倍数。

比如，如果一个放大器的增益是10dB，则代表其输出功率是输入功率的10倍。

因此，为了获得更高的增益，我们需要尽可能地减小损耗，提高反馈效率。

1.2 稳定性稳定性是微波功率放大器设计中另一个关键性能指标。

要保证放大器的稳定性，就需要防止振荡。

振荡的原因通常有两种：一是功率放大器在高频上反馈，形成谐振回路，二是外界干扰回路。

因此，我们需要采取一些措施来抑制干扰，保证放大器的稳定性。

1.3 线性度微波功率放大器的线性度是其输出信号与输入信号之间的关系。

线性度较好的功率放大器，其输出信号中只有输入信号的倍频或加倍后的削弱倍数。

如果线性度较差，则输出信号中会包含很多畸变成分，从而影响输出质量。

因此，设计功率放大器时，需要考虑线性度问题，尽可能地提高功率放大器的线性度。

1.4 效率微波功率放大器的效率是指其输出功率占输入功率的比例。

一般情况下，功率放大器的效率越高，其输出功率就越大。

同时，功率放大器的效率也与线性度密切相关，因此在设计时，需要平衡功率放大器的线性度和效率，以达到最佳的设计效果。

二、性能优化微波功率放大器设计完成后，我们需要对其性能进行优化。

以下是一些常见的性能优化技术。

2.1 阻抗匹配阻抗匹配是微波功率放大器性能优化中的一个重要环节。

阻抗失配会导致反射损耗和波导模式失真，从而影响功率放大器的性能。

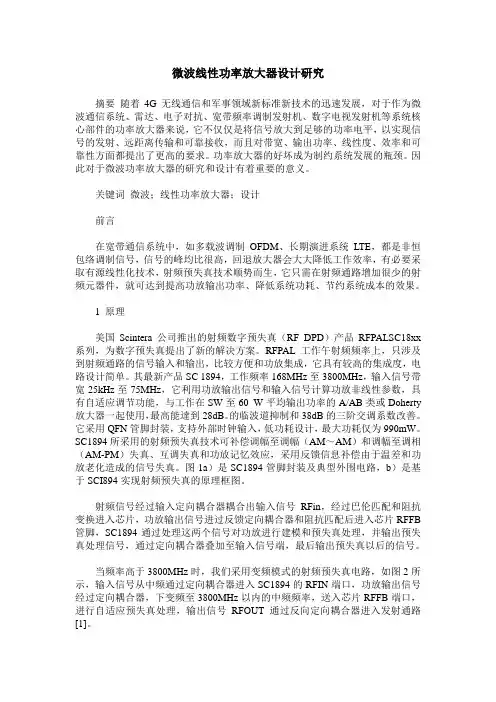

微波线性功率放大器设计研究摘要随着4G无线通信和军事领域新标准新技术的迅速发展，对于作为微波通信系统、雷达、电子对抗、宽带频率调制发射机、数字电视发射机等系统核心部件的功率放大器来说，它不仅仅是将信号放大到足够的功率电平，以实现信号的发射、远距离传输和可靠接收，而且对带宽、输出功率、线性度、效率和可靠性方面都提出了更高的要求。
