目录1.设计的目的与任务 (1)1.1课程设计背景 (1)1.2课程设计目的与任务 (1)2.设计的详细内容 (2)2.1原材料及设备的选取 (3)2.2电池的工作原理 (3)2.3电池的制备工艺设计 (4)2.3.1制片车间的工艺设计 (4)2.3.2装配车间的工艺设计 (8)2.3.3化成车间工艺设计 (9)2.3.4包装车间工艺设计 (11)2.4厂房设计 (13)3.经济效益 (13)4.对本设计的评述 (14)参考文献 (16)1.设计的目的与任务1.1课程设计背景自从1990年SONY采用可以嵌锂的钴酸锂做正极材料以来,锂离子电池满足了非核能能源开发的需要,同时具有工作电压高、比能量大、自放电小、循环寿命长、重量轻、无记忆效应、环境污染少等特点,现成为世界各国电源材料研究开发的重点[1~3]。
锂离子电池已广泛应用于移动电话、便携式计算机、摄像机、照相机等的电源,并在电动汽车技术、大型发电厂的储能电池、UPS电源、医疗仪器电源以及宇宙空间等领域具有重要作用[4~5]。
正极材料作为决定锂离子电池性能的重要因素之一,研究和开发更高性能的正极材料是目前提高和发展锂电池的有效途径和关键所在。
目前,已商品化的锂电池正极材料有钴酸锂、锰酸锂、镍酸锂等,而层状钴酸锂正极材料凭借其电压高、放电平稳、生产工艺简单等优点占据着市场的主要地位,也是目前唯一大量用于生产锂离子电池的正极材料[6~8]。
18650电池是指外壳使用65mm高,直径为18mm的圆柱形钢壳为外壳的锂离子电池。
自从上个世纪90年代索尼推出之后,这种型号的电池一直在生产,经久不衰。
经过近20年的发展,目前制备工艺已经非常成熟,性能有了极大的提升,体积能量密度已经提高了将近4倍,而且成本在所有锂离子电池中也是最低,目前早已走出了原来的笔记本电脑的使用领域,作为首选电池应用于动力及储能领域。
1.2课程设计目的与任务如前文所述,在目前商业化的锂离子电池中,很多厂家都选用层状结构的LiCoO作为正极材料。
锂电池项⽬计划书⽬录第⼀章基本情况第⼆章项⽬建设单位基本情况第三章建设必要性分析第四章产业分析预测第五章项⽬建设规模第六章项⽬选址可⾏性分析第七章项⽬⼯程设计研究第⼋章项⽬⼯艺技术第九章项⽬环境影响分析第⼗章项⽬⽣产安全第⼗⼀章项⽬风险说明第⼗⼆章节能分析第⼗三章项⽬实施进度计划第⼗四章投资估算第⼗五章项⽬经营收益分析第⼗六章项⽬评价结论第⼗七章项⽬招投标⽅案第⼀章基本情况⼀、项⽬概况(⼀)项⽬名称锂电池项⽬(⼆)项⽬选址xx循环经济产业园(三)项⽬⽤地规模项⽬总⽤地⾯积33716.85平⽅⽶(折合约50.55亩)。
(四)项⽬⽤地控制指标该⼯程规划建筑系数56.45%,建筑容积率1.32,建设区域绿化覆盖率5.31%,固定资产投资强度176.33万元/亩。
(五)⼟建⼯程指标项⽬净⽤地⾯积33716.85平⽅⽶,建筑物基底占地⾯积19033.16平⽅⽶,总建筑⾯积44506.24平⽅⽶,其中:规划建设主体⼯程34017.40平⽅⽶,项⽬规划绿化⾯积2362.34平⽅⽶。
(六)设备选型⽅案项⽬计划购置设备共计126台(套),设备购置费3954.16万元。
(七)节能分析1、项⽬年⽤电量958084.65千⽡时,折合117.75吨标准煤。
2、项⽬年总⽤⽔量12880.66⽴⽅⽶,折合1.10吨标准煤。
3、“锂电池项⽬投资建设项⽬”,年⽤电量958084.65千⽡时,年总⽤⽔量12880.66⽴⽅⽶,项⽬年综合总耗能量(当量值)118.85吨标准煤/年。
达产年综合节能量37.53吨标准煤/年,项⽬总节能率23.92%,能源利⽤效果良好。
(⼋)环境保护项⽬符合xx循环经济产业园发展规划,符合xx循环经济产业园产业结构调整规划和国家的产业发展政策;对产⽣的各类污染物都采取了切实可⾏的治理措施,严格控制在国家规定的排放标准内,项⽬建设不会对区域⽣态环境产⽣明显的影响。
(九)项⽬总投资及资⾦构成项⽬预计总投资12755.63万元,其中:固定资产投资8913.48万元,占项⽬总投资的69.88%;流动资⾦3842.15万元,占项⽬总投资的30.12%。

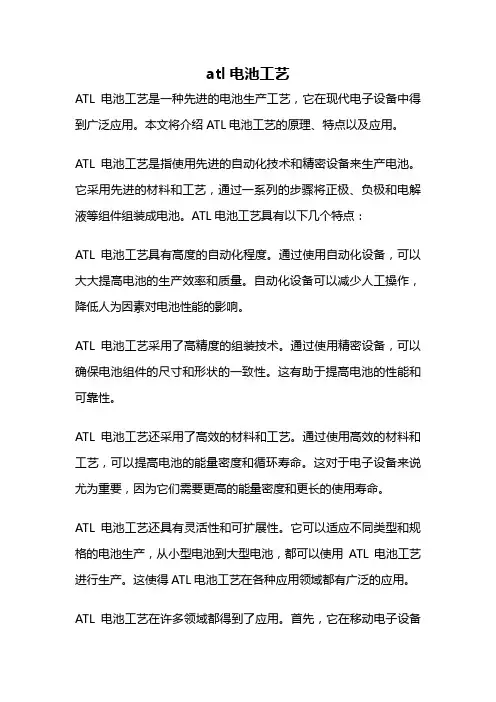

atl电池工艺ATL电池工艺是一种先进的电池生产工艺,它在现代电子设备中得到广泛应用。
本文将介绍ATL电池工艺的原理、特点以及应用。
ATL电池工艺是指使用先进的自动化技术和精密设备来生产电池。
它采用先进的材料和工艺,通过一系列的步骤将正极、负极和电解液等组件组装成电池。
ATL电池工艺具有以下几个特点:ATL电池工艺具有高度的自动化程度。
通过使用自动化设备,可以大大提高电池的生产效率和质量。
自动化设备可以减少人工操作,降低人为因素对电池性能的影响。
ATL电池工艺采用了高精度的组装技术。
通过使用精密设备,可以确保电池组件的尺寸和形状的一致性。
这有助于提高电池的性能和可靠性。
ATL电池工艺还采用了高效的材料和工艺。
通过使用高效的材料和工艺,可以提高电池的能量密度和循环寿命。
这对于电子设备来说尤为重要,因为它们需要更高的能量密度和更长的使用寿命。
ATL电池工艺还具有灵活性和可扩展性。
它可以适应不同类型和规格的电池生产,从小型电池到大型电池,都可以使用ATL电池工艺进行生产。
这使得ATL电池工艺在各种应用领域都有广泛的应用。
ATL电池工艺在许多领域都得到了应用。
首先,它在移动电子设备中得到了广泛应用,如智能手机、平板电脑和手持游戏机等。
ATL 电池工艺可以提供高能量密度和长循环寿命,满足这些设备对电池性能的要求。
ATL电池工艺还在电动汽车领域得到了应用。
电动汽车需要大容量、高能量密度和长循环寿命的电池,ATL电池工艺可以满足这些要求。
通过使用ATL电池工艺,可以生产出性能优良的电动汽车电池。
ATL电池工艺还在能源存储领域得到了应用。
随着可再生能源的发展,能源存储系统的需求也在增加。
ATL电池工艺可以生产出高效、可靠的能源存储电池,满足能源存储系统的需求。
总的来说,ATL电池工艺是一种先进的电池生产工艺,具有高度的自动化程度、高精度的组装技术、高效的材料和工艺以及灵活性和可扩展性等特点。
它在移动电子设备、电动汽车和能源存储等领域都有广泛的应用。

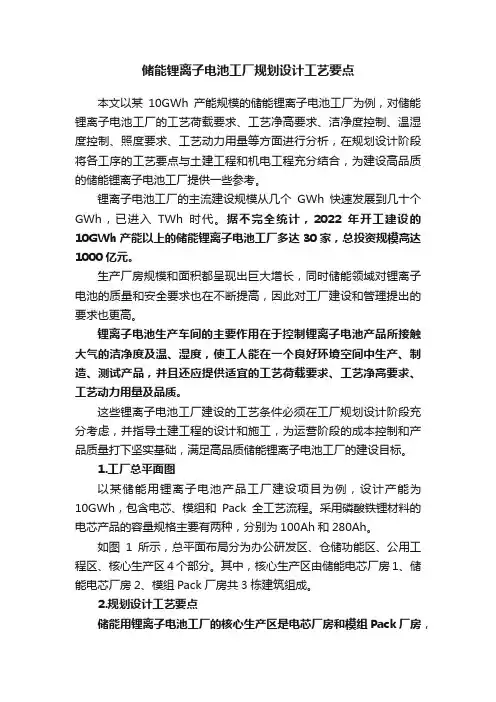

储能锂离子电池工厂规划设计工艺要点本文以某10GWh产能规模的储能锂离子电池工厂为例,对储能锂离子电池工厂的工艺荷载要求、工艺净高要求、洁净度控制、温湿度控制、照度要求、工艺动力用量等方面进行分析,在规划设计阶段将各工序的工艺要点与土建工程和机电工程充分结合,为建设高品质的储能锂离子电池工厂提供一些参考。
锂离子电池工厂的主流建设规模从几个GWh快速发展到几十个GWh,已进入TWh时代。
据不完全统计,2022年开工建设的10GWh产能以上的储能锂离子电池工厂多达30家,总投资规模高达1000亿元。
生产厂房规模和面积都呈现出巨大增长,同时储能领域对锂离子电池的质量和安全要求也在不断提高,因此对工厂建设和管理提出的要求也更高。
锂离子电池生产车间的主要作用在于控制锂离子电池产品所接触大气的洁净度及温、湿度,使工人能在一个良好环境空间中生产、制造、测试产品,并且还应提供适宜的工艺荷载要求、工艺净高要求、工艺动力用量及品质。
这些锂离子电池工厂建设的工艺条件必须在工厂规划设计阶段充分考虑,并指导土建工程的设计和施工,为运营阶段的成本控制和产品质量打下坚实基础,满足高品质储能锂离子电池工厂的建设目标。
1.工厂总平面图以某储能用锂离子电池产品工厂建设项目为例,设计产能为10GWh,包含电芯、模组和Pack全工艺流程。
采用磷酸铁锂材料的电芯产品的容量规格主要有两种,分别为100Ah和280Ah。
如图1所示,总平面布局分为办公研发区、仓储功能区、公用工程区、核心生产区4个部分。
其中,核心生产区由储能电芯厂房1、储能电芯厂房2、模组Pack厂房共3栋建筑组成。
2.规划设计工艺要点储能用锂离子电池工厂的核心生产区是电芯厂房和模组Pack厂房,也是工厂规划设计的关键点,因此笔者主要讨论和分析核心生产区的3栋建筑的规划设计工艺要点,并且结合产品的使用用途、工艺路线、设备选型、材料要求等特点,为行业建设高品质的同类工厂提供参考和依据。

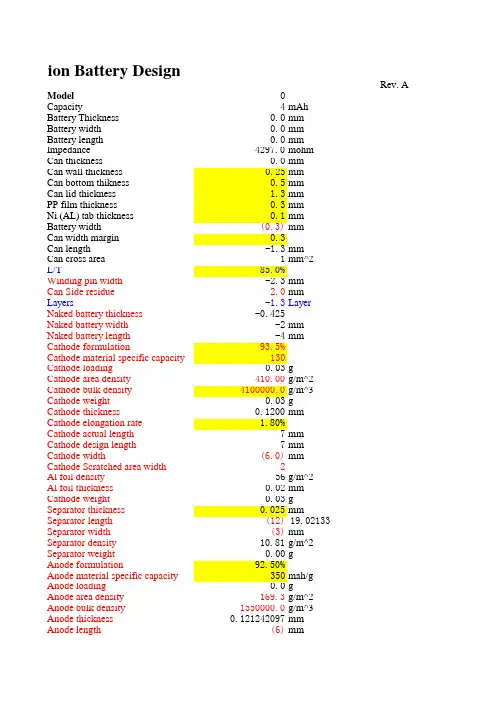

铝壳锂离子电池设计一、铝壳锂离子电池设计的内容铝壳锂离子电池设计包括:1、五金设计2、电芯设计五金设计包括:1、铝壳尺寸设计2、盖帽尺寸设计电芯设计包括:1卷针尺寸设计2、极片尺寸设计3、隔膜尺寸设计4、正负极负料设计5、刮粉位、留粉位尺寸确定6、极耳尺寸设计7、注液量设计8、其他辅助设计:胶纸尺寸等。
二、五金件设计1、电池尺寸参数厚度Hο、宽度Wο\高度Lο2、铝壳尺寸设计1.1铝壳尺寸参数:外厚H外、外宽W外、外高L外、正壁厚、侧壁厚、底厚、内厚H内、内宽W内、内高L内1.2铝壳尺寸参数设计:H外=H0-(0.2~0.4)mm;W外=W0-(0.2~0.3)mm;L外=L0-(1.0~1.5)mm;正壁厚=(0.2~0.4)mm;侧壁厚=(0.3~0.4)mm;底厚=(0.5~0.6)mm。
H内=H外-2*正壁厚;W内=W外-2*侧壁厚;L内=L外-底厚1.3盖帽尺寸参数:长度、宽度、厚度、铆钉位置、铆钉尺寸、边缘、连接片宽度、连接片长度、密封圈尺寸等。
1.4盖帽尺寸参数设计(主要由结构工程师根据铝壳尺寸完成)三、电芯参数设计1、卷针设计1.1方卷针厚度=(1.5~2.0)mm;1.2方卷针宽度≈壳内宽-壳内厚-卷针厚度-C(经验系数,C>0);1.3壳内厚≈卷芯、厚度1.4圆卷针与方卷针换算:方卷针宽度=(圆卷针直径*π-2*方卷针厚度)/2+C(经验系数)2、隔膜纸尺寸设计2.1 隔膜纸宽度=壳内高-(2~2.5)mm=电池高度-(3.5~4)2.2 隔膜纸长度=2*负极片长度+(16~25)mm(使用圆卷针时此值要大于使用方卷针)2.3 隔膜纸厚度(根据实际情况要求决定)3、极片尺寸设计3.1 负极片宽度=隔膜纸宽度-2mm正极片宽度=负极片宽度-(1~2)mm3.2 正极片长度=正极片折数*正极片平均折长(试卷,可建公式近似计算)负极片长度=负极片折数*负极片平均折长(试卷,可建公式近似计算)3.3正极片折数≈壳内厚/(0.33~0.35)负极片折数=正极片折数-13.4正极片厚度=铝箔厚度+附料厚度=铝箔厚度+(面密度/压实密度)负极片厚度=铜箔厚度+附料厚度=铜箔厚度+(面密度/压实密度)4、面密度设计正极面密度=(正极附料量-(0.05~0.1)g/【正极片长度-1/2*(刮粉位之和)】≈(41~46)mg/cm²负极面密度=正极面密度*正极克容量*正极活性物含量*(1.025~1.045)/(负极克容量*负极活性物含量)≈﹙18~21﹚mg/cm²5、附料量设计正极附料量=标称容量*(1.035~1.065)/正极克容量/正极活性物含量6、极耳尺寸设计极耳宽度=(3~5)mm;正极耳长度≈负极片宽度+电池厚度-C1(经验系数,可建公式近似计算)负极耳长度≈负极片宽度+电池厚度-C2(经验系数,可建公式近似计算)7、刮粉位、留粉位尺寸确定正极:A=正极耳宽度+(0~0.5)B≈方卷针宽度-A-1/2*CC=2*F(负极)+(6~10)mm负极:E=负极耳宽度F=E+2mm8、注液量设计注液量=电池设计容量/(310~320)四、电芯设计需要注意的几个问题1、电芯厚度1.1套壳时电芯厚度=(正极厚度+负极厚度+隔膜厚度)*空隙率系数+0.1mm正极厚度=正极片辊压厚度+烘烤反弹厚度)*(正极片折数-1)+铝箔厚度隔膜厚度=隔膜规格厚度*负极片折数*21.2正面套壳空间正面套壳空间=铝壳内厚-套壳时电芯厚度≥01.3侧面套壳空间侧面套壳空间=壳内宽—卷针宽度—卷针厚度—套壳时电芯厚度=(0~1)mm2、电池厚度2.1 设计电池厚度=(正极厚度+负极厚度+隔膜厚度)*空隙率系数+2*壳正壁厚正极厚度=(正极片辊压厚度+分容后反弹厚度)*(正极片折数-1)+铝箔厚度负极厚度=(负极片面密度/分容后压实密度)*负极片折数+铜箔厚度隔膜厚度=隔膜规格厚度*负极片折数*22.2 电池厚度空间电池厚度空间=电池厚度规格上限-设计电池厚度=(0.2~0.5)mm3、电池空隙率3.1 电池空隙率=(铝壳内部空间-正极所占空间-负极所占空间-铜箔铝箔所占空间-隔膜纸所占空间)/铝壳内部空间铝壳内部空间=壳内高*壳内宽*壳内厚正极所占空间=正极附料量/正极真实密度负极所占空间=负极料量/负极实密度铜箔所占空间=铜箔长度*铜箔宽度*铜箔厚度铝箔所占空间=铝箔长度*铝箔宽度*铝箔厚度隔膜纸所占空间=隔膜纸长度*隔膜纸宽度*隔膜纸厚度3.2 注液系数注液系数=注液量/电解液密度/(铝壳内部空间*电池空隙率)≈(0.7~0.9)。
ATL聚合物锂离子电池资料来源:●工序来自ME●测试方法及数据来自TE●一些电池性能评估及计算来自CE●其它摘自国内外公开出版的有关书籍及文章目录第一章电化学系统与化学电源1.1 电化学反应系统1.2 各类化学电源简介1.3 电池的性能参数第二章聚合物锂离子电池及材料2.1 聚合物锂离子电池简介2.2 正极材料的结构和性能2.3 负极材料的结构和性能2.4 电解液2.5 锂离子电池用粘接剂2.6 聚合物锂离子电池用增塑剂2.7 隔离膜2.8 碳负极上的SEI膜第三章ATL聚合物锂离子电池的制造工序第四章聚合物锂离子电池实例---ATL413462D之性能4.1 活性物质的容量密度4.2 容量平衡4.3 ATL电芯413462D的构成与的性能第五章ATL聚合物锂离子电池性能检测5.1 充放电制式5.2 性能测试5.3 贮存测试5.4 机械性能试验5.5 安全性测试第一章电化学系统与化学电源1.1 电化学反应系统电化学反应包含电极与反应物质之间的电子交换过程。
虽然在普通化学反应中也有的有电子转移,但在电极成为电子交换的对象这一点上,电化学反应与普通化学反应不同。
为了进行电化学反应,还需要一些“装置”。
本节举例介绍电化学反应的特征、电化学体系的构成,以及电化学反应的装置。
氢气和氧气混合点火将发生爆炸性反应。
这是因为在生成水的同时放出大量的热的缘故。
其反应式如下:2H2+O2=2H2O 放热237.2J(H2O)-------------- (1.1)如果稍微仔细分析,反应过程可分成如下两步:2H2=4H++4e- -------------- (1.2)O2+4H++4e-=2H2O -------------- (1.3) 氢放出电子后变成质子,即氢被氧化。
另一方面,氧接受电子与质子反应生成水,即氧被还原。
氧化反应与还原反应同时急剧地进行。
若使上述的氢的反应和氧的反应各自在控制下进行。
那么,以电子为中介,就能使反应式(1.2)和式(1.3)中的反应各自进行。
