电池模组结构设计方案介绍

电池模组结构设计方案介绍电池模组结构设计是指对电池进行模组化设计，以增加其安全性、可靠性和成本效益。

电池模组结构设计需要考虑电池的机械和电气特性，以及与外部环境的适应性。

本文将介绍电池模组结构设计的一般原则、常见的结构设计方案以及其优缺点。

一、电池模组结构设计的一般原则1.安全性：电池模组结构设计应尽可能地增强电池的安全性。

采用阻燃、防爆等材料和措施，以防止电池在异常情况下发生燃烧或爆炸。

2.散热性：电池在工作过程中会产生热量，过高的温度会降低电池的寿命和性能。

因此，电池模组结构设计应考虑散热的问题，采用散热器或散热片等散热措施，以提高电池的散热性能。

3.可靠性：电池模组结构设计应确保电池的可靠性。

选择合适的连接方式和设计可靠的绝缘罩、密封件等，以减少电池模组在运行过程中出现电路断开、漏液等问题的可能性。

4.维修性：电池模组结构设计应方便维修和更换。

采用模块化设计，可以降低维修和更换的难度和成本。

5.成本效益：电池模组结构设计应考虑成本效益。

选择合适的材料和生产工艺，降低制造成本，提高电池模组的经济性和竞争力。

二、电池模组结构设计方案1.堆叠式结构：堆叠式结构是一种常见的电池模组结构设计方案。

它将多个电池单体堆叠在一起，通过连接片和焊点连接，形成电池模组。

堆叠式结构简单紧凑，易于制造和维修，适用于功率需求较高的应用，但其散热性能较差，因为堆叠式结构限制了散热片的表面积。

2.平行板式结构：平行板式结构是另一种常见的电池模组结构设计方案。

它将多个电池单体排列在平行板上，并通过导电片和连接片连接形成电池模组。

平行板式结构散热性能良好，易于散热器的导热，因此适用于功率需求较低的应用，但其制造复杂度较高。

3.矩阵式结构：矩阵式结构是一种将电池单体组织成矩阵形式的电池模组结构设计方案。

它通过导电片和连接片将多个电池单体连接在一起，形成电池模组。

矩阵式结构可以根据需求进行灵活配置，且散热性能较好，适用于各种功率需求的应用，但其制造复杂度和维修成本较高。

电池模组结构设计方案介绍电池模组是由许多电池单体组合而成的一个整体，在现代电动车、无人机、可穿戴设备等领域被广泛应用。

电池模组的结构设计方案关系到电池模组的性能、寿命、安全性等方面，因此在设计过程中需要考虑多个因素。

首先，电池模组的结构设计需要考虑电池单体的数量、排列方式以及连接方式。

电池单体的数量会影响到电池模组的总电压和电流输出能力，因此需要根据应用的需求确定电池单体的数量。

同时，电池单体的排列方式和连接方式也需要根据应用的需求进行选择，一般有串联和并联两种方式。

串联可以增加电压，而并联可以增加电流。

其次，电池模组的结构设计还需要考虑电池单体的固定方式。

固定方式可以分为机械固定和化学固定两种。

机械固定是指使用螺钉、胶水等方式将电池单体固定在模组中，而化学固定是指使用胶粘剂等化学物质将电池单体粘合在一起。

固定方式的选择需要考虑到固定的牢固程度、安全性以及维修的方便性。

此外，电池模组的结构设计还需要考虑热管理。

电池在工作过程中会产生热量，如果不能及时散热，会降低电池的性能和寿命，甚至有可能引发火灾等安全事故。

因此，电池模组的结构设计需要考虑如何排列散热片、散热管等散热元件，并选择合适的散热材料。

另外，电池模组的结构设计还需要考虑外壳的选择和设计。

外壳的选择需要考虑到电池模组的安全性和防护性能，例如防水、防尘等功能。

同时，外壳的设计也需要考虑到模组的组装和维修的方便性。

最后，电池模组的结构设计还需要考虑电池管理系统的布置。

电池管理系统负责监控电池的电压、温度等参数，并进行保护控制。

因此，在电池模组的结构设计中，需要合理安排电池管理系统的位置，以便进行监控和维护。

综上所述，电池模组的结构设计方案需要考虑多个因素，包括电池单体的数量、排列方式和连接方式、电池单体的固定方式、热管理、外壳的选择和设计以及电池管理系统的布置等。

通过合理设计和选择，可以提高电池模组的性能、寿命和安全性。

浅论锂离子电池模组以及结构设计摘要：随着锂电池的快速发展，锂电池模拟器开始被研究人员提出，并进行了深入的研究。

模拟锂电池不同的特性，比如放电电流大小不同、容量不同，锂电池模拟器方案就会有所改变。

目前，锂电池模拟器中现有两种方案，一种是数字电压源结构模拟方案和三相电压型脉冲宽度调整变换结构模拟方案。

众所周知，从锂电池单体电芯到自动化模组再到生产线的整个过程中，组装线的自动化程度是决定产品质量与生产效率的重要因素。

本文介绍了软包锂离子电池模组的常见形式，对其设计过程中的结构设计、电气设计以及热管理设计的设计要点进行了简要说明。

关键词：锂离子电池模组结构设计引言：锂离子动力电池目前广泛应用于电动汽车领域，是电动汽车的重要组成零部件之一，其安全性、能量密度等性能对车辆性能有重要影响，电池模组是动力电池的重要组成部分，其自身的机械强度，电性能，热性能和故障处理能力，直接影响到整个动力电池系统的性能，而动力电池系统的性能表现又决定了电动车辆的整体性能。

因此，动力电池模组设计，已成为电动车辆开发中的重要一环。

目前，市场上常见的锂离子动力电池单体，按照封装方式基本上可以分为铝壳方形电池、招塑膜软包电池和圆柱形电池等三种，本文主要探讨铝塑膜软包电池的模组设计。

一、锂离子电池模组简介目前，由于市场上各家汽车厂商的要求不同，几乎没有一家的模组和生产工艺是一样的，而这也对自动化产线提出了更多的要求。

好的自动化生产线除了满足以上硬件配置和工艺要求以外，还需要重点关注兼容性和“整线节拍”。

由于模组的不固定，故来料的电芯、壳体、PCB板、连接片等都可能发生变化，产线的兼容性也就显得尤其重要。

对于当前的动力电池行业来说，模组的自动化程度要求都比较高，又因其工艺的复杂程度、工作环境的要求等，应用机器人和专用设备的优势显而易见。

二、锂离子电池模组系统原理功放型推挽式线性结构模拟电池模组，其主要作用是为各类芯片供电。

该结构方案主要包括充电回路和放电回路。

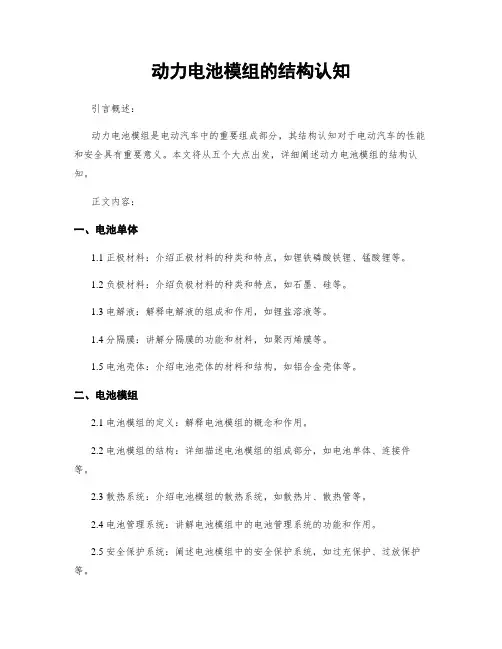

动力电池模组的结构认知引言概述：动力电池模组是电动汽车中的重要组成部分，其结构认知对于电动汽车的性能和安全具有重要意义。

本文将从五个大点出发，详细阐述动力电池模组的结构认知。

正文内容：一、电池单体1.1 正极材料：介绍正极材料的种类和特点，如锂铁磷酸铁锂、锰酸锂等。

1.2 负极材料：介绍负极材料的种类和特点，如石墨、硅等。

1.3 电解液：解释电解液的组成和作用，如锂盐溶液等。

1.4 分隔膜：讲解分隔膜的功能和材料，如聚丙烯膜等。

1.5 电池壳体：介绍电池壳体的材料和结构，如铝合金壳体等。

二、电池模组2.1 电池模组的定义：解释电池模组的概念和作用。

2.2 电池模组的结构：详细描述电池模组的组成部分，如电池单体、连接件等。

2.3 散热系统：介绍电池模组的散热系统，如散热片、散热管等。

2.4 电池管理系统：讲解电池模组中的电池管理系统的功能和作用。

2.5 安全保护系统：阐述电池模组中的安全保护系统，如过充保护、过放保护等。

三、电池包3.1 电池包的定义：解释电池包的概念和作用。

3.2 电池包的结构：详细描述电池包的组成部分，如电池模组、连接器等。

3.3 冷却系统：介绍电池包的冷却系统，如冷却液循环系统等。

3.4 电池包管理系统：讲解电池包中的电池管理系统的功能和作用。

3.5 安全保护系统：阐述电池包中的安全保护系统，如温度保护、电流保护等。

四、电池系统4.1 电池系统的定义：解释电池系统的概念和作用。

4.2 电池系统的结构：详细描述电池系统的组成部分，如电池包、电池管理系统等。

4.3 电池系统的布局：讲解电池系统在电动汽车中的布局方式，如底盘布局、后备箱布局等。

4.4 系统控制策略：介绍电池系统的控制策略，如SOC控制、SOH估计等。

4.5 故障诊断与维护：阐述电池系统的故障诊断和维护方法，如故障检测、容量衰减等。

五、电池系统的发展趋势5.1 新型材料的应用：介绍新型材料在电池系统中的应用，如硅负极材料、固态电解质等。

电池模组结构设计方案介绍1电池模组结构设计方案介绍1电池模组是指多个电池单体组合在一起形成的电池组件，用于存储电能并提供给电动设备使用。

电池模组的结构设计方案是为了满足不同应用的需求，在保证电池性能和安全性的同时，提高电池模组的能量密度、循环寿命和可靠性。

本文将从电池选型、电池模组的电池单体连接方式、电池模组壳体设计和电池管理系统设计等方面介绍电池模组结构设计方案。

一、电池选型在电池模组的结构设计方案中，首先需要选择适合的电池单体。

目前常用的电池单体有镍氢电池、锂离子电池和锂聚合物电池等。

不同的电池单体具有不同的特性，如能量密度、循环寿命、安全性和成本等。

根据应用的需求，可以选择合适的电池单体。

二、电池单体连接方式电池模组的电池单体可以采用串联连接或并联连接的方式。

串联连接可以增加电压，以提供更大的输出能力；并联连接则可以增加电流，以提供更长的续航时间。

在选择电池单体连接方式时，需要考虑电池模组的工作电压和电流需求。

三、电池模组壳体设计电池模组的壳体设计是为了提供机械保护和热管理，还可以起到隔离电池单体和外部环境的作用。

电池模组壳体一般由金属或塑料材料制成，具有良好的机械强度和隔热性能。

壳体的设计要考虑到电池模组的尺寸、重量和散热等方面的要求，同时还要满足相关安全标准。

四、电池管理系统设计电池管理系统是为了监控和控制电池模组的充放电状态，以保证电池的安全性和性能。

电池管理系统主要包括电流传感器、电压传感器、温度传感器和控制电路等。

传感器可以实时监测电池模组的电流、电压和温度等参数，控制电路则根据监测数据对电池进行充放电控制和保护。

五、电池模组的能量密度和循环寿命电池模组的能量密度是指单位体积或单位重量的电能存储容量，是衡量电池模组性能的重要参数。

提高电池模组的能量密度可以增加电动设备的续航里程。

而电池模组的循环寿命是指电池能够经历的充放电循环次数，循环寿命的增加可以延长电池的使用寿命。

综上所述，电池模组的结构设计方案应该考虑电池选型、电池单体连接方式、电池模组壳体设计和电池管理系统设计等方面。

动力电池模组结构设计方案书一、引言随着电动汽车的快速发展，动力电池作为电动汽车的关键部件之一，其结构设计直接关系到电池的性能和可靠性。

本方案书旨在设计一种具有高效能、稳定性和可靠性的动力电池模组结构。

二、目标1.提高动力电池的能量密度，以增加电动汽车的续航里程；2.提高动力电池的功率密度，以提升电动汽车的加速性能；3.提高动力电池的循环寿命，延长电池的使用寿命；4.提高动力电池的安全性能，确保在意外情况下不会发生爆炸或起火；5.简化动力电池的维护和保养工作，降低维护成本。

三、设计方案1.动力电池模组结构设计：(1)采用流线型设计，减少空气阻力，提高整车的空气动力学性能；(2)采用模块化设计，方便维护和更换电池单体；(3)采用防水防尘设计，确保电池在各种恶劣的外部环境下正常工作；(4)采用冷却系统，控制电池的工作温度，提高电池的性能和寿命；(5)采用隔热设计，减少电池的自身损耗和能量消耗。

2.动力电池单体设计：(1)采用高能量密度、高功率密度的电池材料，提高电池的性能；(2)采用自动均衡系统，确保各个电池单体的电压和容量相等，延长电池的使用寿命；(3)采用可调节电压设计，提高电池的适应性和兼容性；(4)采用高度安全的电池包封装设计，防止电池内部短路或过充电；(5)采用智能监控系统，实时监测电池的温度、电压、电流等参数，及时报警并采取措施。

3.动力电池充电系统设计：(1)采用快速充电技术，缩短电池充电时间；(2)采用充电保护系统，控制电池的充电电流和电压，避免过充电或过放电；(3)采用高效率的充电系统，减少电池的能量损耗；(4)采用充电调度系统，根据电池的实际状态和车主的需求，智能调节充电功率和时间。

四、预期效果1.提高电池的能量密度，增加电动汽车的续航里程；2.提高电池的功率密度，提升电动汽车的加速性能；3.延长电池的使用寿命，降低电池的更换成本；4.提高电池的安全性能，减少意外事故的发生概率；5.简化电池的维护和保养工作，降低维护成本。

磷酸铁锂模组设计方案
磷酸铁锂（LiFePO4）电池是一种新型的锂离子电池，具有安
全性能高、容量稳定、寿命长等优点，因此被广泛应用于电动车、太阳能储能等领域。

在设计磷酸铁锂模组时，需要考虑以下几个方面：
1. 模组配置：根据应用需求确定模组的电压和容量。

磷酸铁锂电池的标准电压为3.2V，因此模组的电压通常为3.2V的倍数，如1
2.8V，16V等。

容量根据应用需求确定。

2. 单体连接方式：磷酸铁锂电池采用串联连接方式，将多个电池单体连接在一起，以获得所需的电压和容量。

串联连接可以增加电压，但会增加系统的复杂性和故障风险。

3. 控制管理系统：磷酸铁锂电池具有较高的安全性能，但在使用过程中仍然需要进行电池的充放电管理。

因此，模组设计中需要加入电池管理系统，用于监测电池的电压、温度等参数，并对电池进行保护、均衡充放电等控制。

4. 散热设计：磷酸铁锂电池的工作温度通常在0-45℃之间，
过高或过低的温度都会影响电池的性能和寿命。

因此，在模组设计中需要考虑散热问题，采用合适的散热措施，如散热片、散热风扇等，以保证电池在正常温度范围内工作。

5. 安全性设计：磷酸铁锂电池具有较高的安全性能，但在极端情况下仍有可能发生事故，如过充、过放、短路等。

因此，在模组设计中需要考虑安全性问题，采用安全保护措施，如过电
压保护、过温保护、过流保护等，以确保电池的安全运行。

总结起来，磷酸铁锂模组设计方案需要考虑模组配置、单体连接方式、控制管理系统、散热设计和安全性设计等方面，以满足应用需求并保证电池的安全和性能。

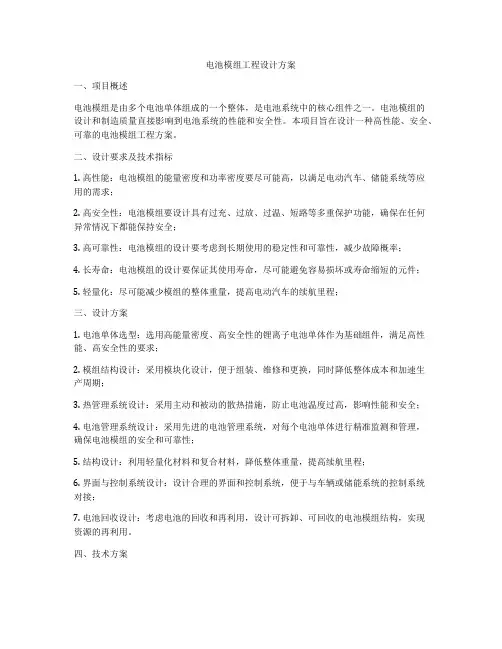

电池模组工程设计方案一、项目概述电池模组是由多个电池单体组成的一个整体，是电池系统中的核心组件之一。

电池模组的设计和制造质量直接影响到电池系统的性能和安全性。

本项目旨在设计一种高性能、安全、可靠的电池模组工程方案。

二、设计要求及技术指标1. 高性能：电池模组的能量密度和功率密度要尽可能高，以满足电动汽车、储能系统等应用的需求；2. 高安全性：电池模组要设计具有过充、过放、过温、短路等多重保护功能，确保在任何异常情况下都能保持安全；3. 高可靠性：电池模组的设计要考虑到长期使用的稳定性和可靠性，减少故障概率；4. 长寿命：电池模组的设计要保证其使用寿命，尽可能避免容易损坏或寿命缩短的元件；5. 轻量化：尽可能减少模组的整体重量，提高电动汽车的续航里程；三、设计方案1. 电池单体选型：选用高能量密度、高安全性的锂离子电池单体作为基础组件，满足高性能、高安全性的要求；2. 模组结构设计：采用模块化设计，便于组装、维修和更换，同时降低整体成本和加速生产周期；3. 热管理系统设计：采用主动和被动的散热措施，防止电池温度过高，影响性能和安全；4. 电池管理系统设计：采用先进的电池管理系统，对每个电池单体进行精准监测和管理，确保电池模组的安全和可靠性；5. 结构设计：利用轻量化材料和复合材料，降低整体重量，提高续航里程；6. 界面与控制系统设计：设计合理的界面和控制系统，便于与车辆或储能系统的控制系统对接；7. 电池回收设计：考虑电池的回收和再利用，设计可拆卸、可回收的电池模组结构，实现资源的再利用。

四、技术方案1. 电池单体选型：选择高能量密度、高安全性的锂离子电池单体，并考虑其成本、生命周期和环境友好性；2. 模组结构设计：采用模块化设计，便于组装和维修，提高生产效率；3. 热管理系统设计：结合风扇、散热片等被动散热和利用冷却液等主动散热方式，确保电池温度在安全范围内；4. 电池管理系统设计：采用高精度的电池管理芯片进行电池单体的智能管理，实现多重保护功能；5. 结构设计：采用轻量化材料和复合材料，降低整体重量；6. 界面与控制系统设计：设计通讯接口和控制系统，便于与车辆或储能系统的控制系统对接；7. 电池回收设计：考虑可拆卸、可回收的电池模组结构，提高电池回收率。
