锂电池箱体设计方案

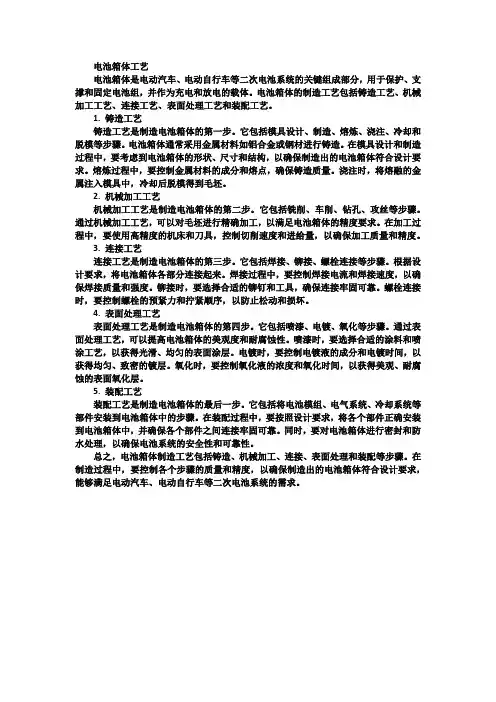

电池箱体工艺电池箱体是电动汽车、电动自行车等二次电池系统的关键组成部分，用于保护、支撑和固定电池组，并作为充电和放电的载体。

电池箱体的制造工艺包括铸造工艺、机械加工工艺、连接工艺、表面处理工艺和装配工艺。

1. 铸造工艺铸造工艺是制造电池箱体的第一步。

它包括模具设计、制造、熔炼、浇注、冷却和脱模等步骤。

电池箱体通常采用金属材料如铝合金或钢材进行铸造。

在模具设计和制造过程中，要考虑到电池箱体的形状、尺寸和结构，以确保制造出的电池箱体符合设计要求。

熔炼过程中，要控制金属材料的成分和熔点，确保铸造质量。

浇注时，将熔融的金属注入模具中，冷却后脱模得到毛坯。

2. 机械加工工艺机械加工工艺是制造电池箱体的第二步。

它包括铣削、车削、钻孔、攻丝等步骤。

通过机械加工工艺，可以对毛坯进行精确加工，以满足电池箱体的精度要求。

在加工过程中，要使用高精度的机床和刀具，控制切削速度和进给量，以确保加工质量和精度。

3. 连接工艺连接工艺是制造电池箱体的第三步。

它包括焊接、铆接、螺栓连接等步骤。

根据设计要求，将电池箱体各部分连接起来。

焊接过程中，要控制焊接电流和焊接速度，以确保焊接质量和强度。

铆接时，要选择合适的铆钉和工具，确保连接牢固可靠。

螺栓连接时，要控制螺栓的预紧力和拧紧顺序，以防止松动和损坏。

4. 表面处理工艺表面处理工艺是制造电池箱体的第四步。

它包括喷漆、电镀、氧化等步骤。

通过表面处理工艺，可以提高电池箱体的美观度和耐腐蚀性。

喷漆时，要选择合适的涂料和喷涂工艺，以获得光滑、均匀的表面涂层。

电镀时，要控制电镀液的成分和电镀时间，以获得均匀、致密的镀层。

氧化时，要控制氧化液的浓度和氧化时间，以获得美观、耐腐蚀的表面氧化层。

5. 装配工艺装配工艺是制造电池箱体的最后一步。

它包括将电池模组、电气系统、冷却系统等部件安装到电池箱体中的步骤。

在装配过程中，要按照设计要求，将各个部件正确安装到电池箱体中，并确保各个部件之间连接牢固可靠。

储能集装箱制作说明1. 准备材料
- 标准集装箱(20或40英尺)
- 锂电池组或其他储能电池
- 逆变器
- 电力管理系统
- 通风和冷却系统
- 绝缘材料
- 电线和连接件
2. 集装箱改造
- 清理和除锈集装箱内部
- 安装绝缘层,防止电池组接触金属外壳
- 切割集装箱侧面开口,用于安装电池组
3. 电池组安装
- 根据电池组尺寸规划布局
- 固定电池组,确保稳固
- 连接电池组串并联电路
4. 电力管理系统集成
- 安装逆变器,将直流电转换为交流电
- 设置电力管理系统,监控电池状态和功率输出 - 连接储能系统与外部电网或负载
5. 通风和冷却系统安装
- 设计通风管道,确保电池组散热
- 安装风扇和温控装置
6. 电路连接和测试
- 连接所有电路,包括电池、逆变器和管理系统
- 进行充放电测试,检查系统运行状况
7. 外观装饰(可选)
- 对集装箱外观进行喷漆或包装
- 添加标识和警示标志
8. 运输和部署
- 储能集装箱可通过标准货运方式运输
- 部署时连接电网或负载,并启动系统
以上是储能集装箱的基本制作流程,具体的设计和参数需根据实际需求调整。

在制作过程中,请确保遵守相关的电气和安全规范。

叉车动力锂电池系统设计方案设计者：目录第1章系统概述 (3)1.1 设计内容 (3)1.2 设计特点 (3)1.3 设计依据 (3)1.3.1 客户要求 (3)1.3.2 项目技术规范 (4)1.3.3 相关标准 (4)1.4 设计实力 (5)第2章系统总体设计 (6)2.1 系统概述 (6)2.4电池成组方案设计 (7)2.5系统主要技术参数及指标 (7)2.5.1系统技术指标 (7)2.5.2单体电池介绍及规格参数 (8)2.5.3电池系统设计及介绍 (9)2.5.4电池管理系统介绍及主要技术参数 (10)第3章系统物料清单 (16)第4章优缺点对比 (16)第1章系统概述1.1设计内容此次叉车动力锂电池系统项目的设计内容包括磷酸铁锂电池、电池管理系统、内部结构设计，以及电池箱体设计。

电池型号：100AH （单体）电池模组容量：5.12kWh电池系统容量：10.24KWh/15.36KWh/20.48KWh电池数量：32PCS100AH/48PCS100AH/64PCS100AH1.2设计特点叉车动力锂电池系统总体设计特点如下➢采用成熟可靠的、高能量密度、长使用寿命的磷酸铁锂电池，可快速充放电，满足功率输出所需求得容量；➢全自动智能化电池管理技术，可自动实现单体电池的一致性均衡，确保电池的使用寿命；➢采用国际知明品牌的元器件和控制芯片，确保系统性能可靠；➢完善的直流保护功能，确保系统的安全性；➢系统结构简单、便于运输、安装及维护；➢支持多种通讯接口，可根据客户需求进行选择；➢外型美观、可配有友好的人机操作界面。

1.3设计依据本次项目主要按客户具体要求、项目技术规范、相关标准来完成整个动力锂电池系统方案的设计。

1.3.1客户要求客户要求主要有如下：1)锂电叉车系统单体模组100AH（48V100AH）5.12 kWh；2)规格为:48V200AH；48V300AH；48V400AH；三种规格六个型号；3)充电功率：19.2KW4)BMS的通讯接口采用RS485或CAN5)系统安装方式为叉车内部安装，IP54。

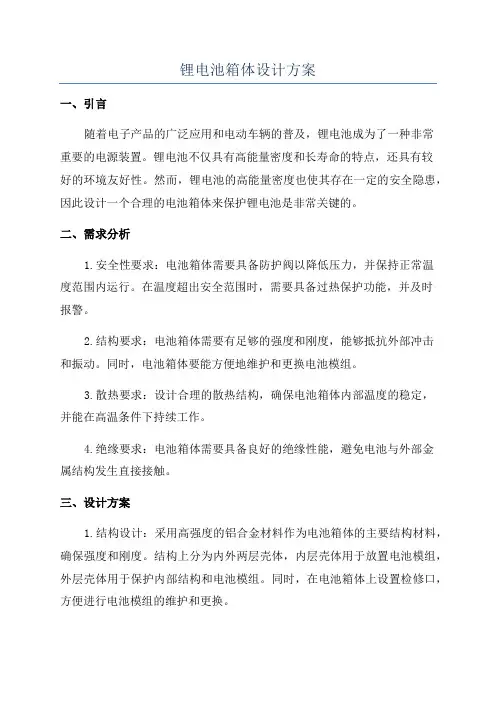

锂电池箱体设计方案一、引言随着电子产品的广泛应用和电动车辆的普及，锂电池成为了一种非常重要的电源装置。

锂电池不仅具有高能量密度和长寿命的特点，还具有较好的环境友好性。

然而，锂电池的高能量密度也使其存在一定的安全隐患，因此设计一个合理的电池箱体来保护锂电池是非常关键的。

二、需求分析1.安全性要求：电池箱体需要具备防护阀以降低压力，并保持正常温度范围内运行。

在温度超出安全范围时，需要具备过热保护功能，并及时报警。

2.结构要求：电池箱体需要有足够的强度和刚度，能够抵抗外部冲击和振动。

同时，电池箱体要能方便地维护和更换电池模组。

3.散热要求：设计合理的散热结构，确保电池箱体内部温度的稳定，并能在高温条件下持续工作。

4.绝缘要求：电池箱体需要具备良好的绝缘性能，避免电池与外部金属结构发生直接接触。

三、设计方案1.结构设计：采用高强度的铝合金材料作为电池箱体的主要结构材料，确保强度和刚度。

结构上分为内外两层壳体，内层壳体用于放置电池模组，外层壳体用于保护内部结构和电池模组。

同时，在电池箱体上设置检修口，方便进行电池模组的维护和更换。

2.安全保护：在电池箱体上设置压力释放阀，当内部压力过大时，阀门能够自动打开，从而避免发生爆炸。

同时，内部还设置了过热保护装置，并与报警系统相连，当温度超出安全范围时，及时报警并切断电源，避免危险发生。

3.散热设计：在电池箱体上设置风道和散热片，通过风扇将热量散发出去。

同时，在电池模组的周围设置散热孔，利用自然对流的方式提高散热效果，确保电池工作温度的稳定。

4.绝缘设计：在电池箱体的内层壳体表面涂覆一层绝缘材料，避免电池与外部金属结构发生直接接触，确保电池的安全性。

四、设计制作流程1.设计电池箱体的结构，包括内外壳体、检修口等。

2.将设计好的结构导入CAD软件进行建模，并进行强度分析，确保设计合理。

3.选择合适的材料，将模型转化为实际的电池箱体，并进行打样制作。

4.安装压力释放阀、过热保护装置、风扇等配件，并进行功能测试。

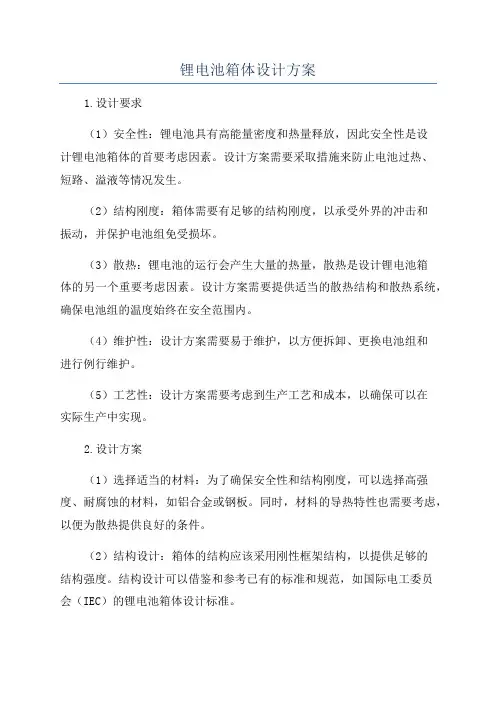

锂电池箱体设计方案1.设计要求（1）安全性：锂电池具有高能量密度和热量释放，因此安全性是设计锂电池箱体的首要考虑因素。

设计方案需要采取措施来防止电池过热、短路、溢液等情况发生。

（2）结构刚度：箱体需要有足够的结构刚度，以承受外界的冲击和振动，并保护电池组免受损坏。

（3）散热：锂电池的运行会产生大量的热量，散热是设计锂电池箱体的另一个重要考虑因素。

设计方案需要提供适当的散热结构和散热系统，确保电池组的温度始终在安全范围内。

（4）维护性：设计方案需要易于维护，以方便拆卸、更换电池组和进行例行维护。

（5）工艺性：设计方案需要考虑到生产工艺和成本，以确保可以在实际生产中实现。

2.设计方案（1）选择适当的材料：为了确保安全性和结构刚度，可以选择高强度、耐腐蚀的材料，如铝合金或钢板。

同时，材料的导热特性也需要考虑，以便为散热提供良好的条件。

（2）结构设计：箱体的结构应该采用刚性框架结构，以提供足够的结构强度。

结构设计可以借鉴和参考已有的标准和规范，如国际电工委员会（IEC）的锂电池箱体设计标准。

（3）散热系统设计：为了确保电池组的散热，可以在箱体中设置风扇、散热片或散热管等散热结构，以促进热量的传导和散发。

同时，需要合理设计通风口和排气口，以确保良好的空气流通。

（4）安全性设计：为了确保锂电池的安全性，可以在设计中加入温度、电流和电压等监测装置，以及过压、过流和短路保护装置。

此外，需要设计适当的密封结构，以防止电池溢液等情况发生。

（5）维护性设计：为了方便维护，可以在设计中考虑模块化的结构，以便进行零部件的拆卸和更换。

此外，可以在箱体上设置检修窗口或开口，以便进行例行检查和维护。

3.实施和测试（1）根据设计方案制作锂电池箱体的样品，并进行实际生产。

在生产过程中需要严格按照设计要求进行操作和控制，确保生产的锂电池箱体满足设计要求和标准规定。

（2）对生产的样品进行严格测试，包括结构强度测试、散热性能测试、安全性测试等。

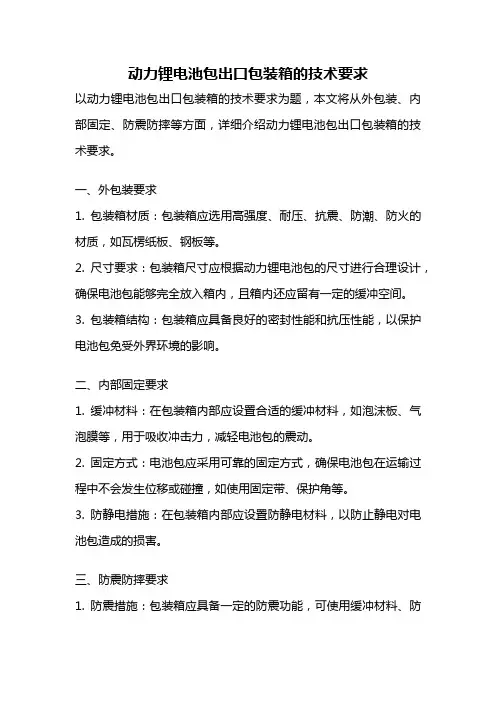

动力锂电池包出口包装箱的技术要求以动力锂电池包出口包装箱的技术要求为题，本文将从外包装、内部固定、防震防摔等方面，详细介绍动力锂电池包出口包装箱的技术要求。

一、外包装要求1. 包装箱材质：包装箱应选用高强度、耐压、抗震、防潮、防火的材质，如瓦楞纸板、钢板等。

2. 尺寸要求：包装箱尺寸应根据动力锂电池包的尺寸进行合理设计，确保电池包能够完全放入箱内，且箱内还应留有一定的缓冲空间。

3. 包装箱结构：包装箱应具备良好的密封性能和抗压性能，以保护电池包免受外界环境的影响。

二、内部固定要求1. 缓冲材料：在包装箱内部应设置合适的缓冲材料，如泡沫板、气泡膜等，用于吸收冲击力，减轻电池包的震动。

2. 固定方式：电池包应采用可靠的固定方式，确保电池包在运输过程中不会发生位移或碰撞，如使用固定带、保护角等。

3. 防静电措施：在包装箱内部应设置防静电材料，以防止静电对电池包造成的损害。

三、防震防摔要求1. 防震措施：包装箱应具备一定的防震功能，可使用缓冲材料、防震气囊等，以减少震动对电池包的影响。

2. 防摔措施：包装箱应具备一定的抗摔能力，可在箱体四周设置防摔材料，以保护电池包免受外界碰撞的影响。

四、标识要求1. 外箱标识：包装箱外部应有清晰、醒目的标识，标明“易碎物品”、“小心轻放”等字样，以提醒运输人员注意。

2. 内箱标识：包装箱内部应有明显的标识，标示电池包的名称、型号、重量等信息，以便运输人员正确识别和操作。

五、运输要求1. 运输方式：动力锂电池包应选择适合的运输方式，如海运、空运、陆运等，运输过程中应注意避免剧烈震动和高温环境。

2. 运输文件：动力锂电池包出口时，应提供相关的运输文件，如运输合同、装箱单、运输保险单等，以确保运输的合法性和安全性。

动力锂电池包出口包装箱的技术要求包括外包装要求、内部固定要求、防震防摔要求、标识要求和运输要求等方面。

通过合理的设计和选用适当的材料，能够有效保护电池包的安全，确保其在运输过程中不受损坏。

电池箱技术方案概述电池箱是一种用于储存和保护电池的装置，广泛应用于各种电动设备和能源系统中。

本文将介绍电池箱的基本原理、设计要点和技术方案。

基本原理电池箱的基本原理是将多个电池单体组合在一起，通过连接器和导线进行电气连接。

电池箱通常包括电池管理系统（BMS）、温度监测、电流传感器和控制电路等组件。

BMS负责监控和管理电池的充放电过程，以确保电池的安全和性能稳定。

设计要点1. 安全性电池箱的设计首要考虑是安全性。

为了确保电池箱的安全性，需要采取以下措施：•选用具有高安全性的电池单体，如钛酸锂电池或磷酸铁锂电池，具有较高的耐热性和抗击穿性。

•加装熔断器或保险丝，以防止短路或过流情况发生。

•安装防火阻燃材料，以防止电池燃烧引发火灾。

2. 散热性电池箱在工作过程中会产生热量，需要有效散热，以避免过热导致电池性能下降或损坏。

为了保证电池箱的散热性，可以考虑以下设计要点：•采用散热片或散热风扇进行主动散热。

•设计合理的通风孔，增加气流，提高散热效果。

•采用散热材料，如铝合金或散热胶，增加导热性能。

3. 重量和体积电池箱的重量和体积对于移动设备和车辆应用非常重要。

为了减小电池箱的重量和体积，可以考虑以下设计要点：•选择轻量化的材料，如铝合金或复合材料，减少重量。

•优化电池组件的排列和布局，以减小体积。

•采用模块化设计，方便维护和更换电池单体。

技术方案1. 电池单体选择在设计电池箱时，需要根据具体应用需求选择合适的电池单体。

常见的电池单体包括锂离子电池、钛酸锂电池和磷酸铁锂电池。

根据应用需求，选择安全性、能量密度和充放电性能等方面最适合的电池单体。

2. BMS设计BMS是电池箱中非常重要的组件，负责监控和管理电池的工作状态。

BMS的功能包括电池充放电管理、温度监测、电流传感器等。

在设计BMS时，需要考虑以下要点：•BMS应具备高可靠性和稳定性，能够准确监测电池的电压、电流和温度等参数。

•BMS应具备智能管理功能，能够对电池进行均衡充放电，延长电池寿命。

1 前言电动汽车动力系统是一个机械和电气相结合的复杂结构体，设计时应充分考虑其刚度、强度、振动及使用寿命。

随着电动汽车对高能量密度和短时间充电的迫切需求，三元正极材料、快速充电技术的应用使锂离子电池极易发生机械滥用、电气滥用和热滥用，进而导致电池系统热失控和整车起火爆炸，故动力锂离子电池已成为新能源汽车动力系统领域研究的热点和难点。

电池包箱体（壳体）是电池包的主要承载部件，只有箱体的静、动态（刚强度、模态等）稳定，才能保证动力电池不出现滥用工况，使动力系统平稳运行。

本文针对新能源汽车电池包箱体轻量化途径（材料选择、结构设计和制造技术）的研究成果进行系统梳理，对主流电池包箱体轻量化技术进行阐述，并分析其研究重点和发展方向。

2 电池包箱体材料轻量化研究进展电池包箱体材料应具备电绝缘性、高散热性和化学稳定性等特点，箱体一般由上、下箱体和密封系统组成。

电池包质量占整车系统质量的18%～30%，而箱体质量约占电池包总质量的10%～20%。

目前普遍使用金属作为电池包箱体材料，复合材料由于其优异的比刚强度也逐渐受到重视。

2.1 电池包箱体用金属材料在电池包箱体所用的金属材料中，钢板材料的制造工艺简单、成本低，具有较好的导热性、抗冲击性和热管理能力，为箱体的常用材料，但其主要缺点是质量较大。

随着汽车轻量化设计理念的深入，铝合金因密度小、刚强度大和压铸性能好等优点，逐渐成为实现汽车轻量化的主要材料，目前已经生产出铸铝电池箱、铝板材电池箱和铝型材电池箱等产品。

其中，铝制电池包箱体的承载结构主要分为底板式和框架式[6]。

大众公司研究发现，框架承载式结构的箱体能满足不同结构的强度要求，更易实现轻量化。

此外，金属和塑料的结合也是实现电池包箱体轻量化的主要方式，如比亚迪-秦（Pro EV500）电池包的上、下壳体分别采用片状模塑料复合材料（Sheet Molding Com⁃pound，SMC）和高强铝。

考虑到成本、加工等因素，国内入门级和经济型电动汽车的电池包外壳多采用钢制箱体，部分新能源汽车电池包采用金属箱体材料，如表1所示。
