实验九脉冲计数（定时/计数器实验）

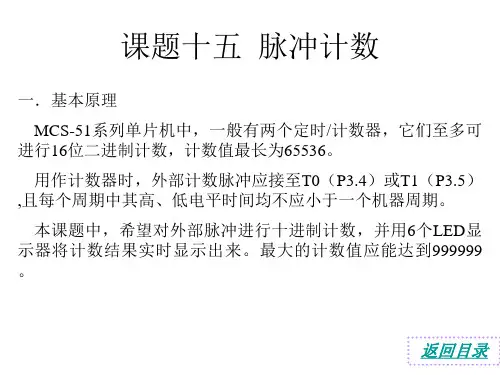

1、实验目的：熟悉单片机内部定时/计数器功能，掌握初始化编程方法。
2、实验内容：把定时器0外部输入的脉冲进行计数，并送显示器显示
3、实验程序框图：
4、实验接线图：
5、实验步骤：P3.4 依次接T0~T7或单脉冲输出孔，执行程序，观察数码管上
计数脉冲的速度及个数。
6、思考：修改程序使显示器上可显示到999999个脉冲个数。
7、程序清单文件名：SW09.ASM;脉冲计数实验
ORG 0000H
LJMP SE15
ORG 06E0H
SE15: MOV SP,#53H
MOV P2,#0FFH
MOV A,#81H
MOV DPTR,#0FF23H
MOVX @DPTR,A ; 1
MOV TMOD,#05H
MOV TH0,#00H
MOV TL0,#00H
SETB TR0
LO29: MOV R2,TH0
MOV R3,TL0
LCALL ZOY0
MOV R0,#79H
MOV A,R6
LCALL PTDS
MOV A,R5
LCALL PTDS
MOV A,R4
LCALL PTDS
LCALL SSEE
SJMP LO29
ZOY0: CLR A
MOV R4,A
MOV R5,A
MOV R6,A
MOV R7,#10H
LO30: CLR C
MOV A,R3
RLC A
MOV R3,A
MOV A,R2
RLC A
MOV R2,A
MOV A,R6
ADDC A,R6
DA A
MOV R6,A
MOV A,R5
ADDC A,R5
DA A
MOV R5,A
MOV A,R4
ADDC A,R4
DA A
MOV R4,A
DJNZ R7,LO30
RET
PTDS: MOV R1,A
ACALL PTDS1
MOV A,R1
SWAP A
PTDS1:ANL A,#0FH
MOV @R0,A
INC R0
RET
SSEE: SETB RS1
MOV R5,#05H
SSE2: MOV 30H,#20H
MOV 31H,#7EH
MOV R7,#06H
SSE1: MOV R1,#20H
MOV A,30H
CPL A
MOVX @R1,A
MOV R0,31H
MOV A,@R0
MOV DPTR,#DDFF
MOVC A,@A+DPTR
MOV R1,#21H
MOVX @R1,A
MOV A,30H
RR A
MOV 30H,A
DEC 31H
MOV A,#0FFH
MOVX @R1,A
DJNZ R7,SSE1
DJNZ R5,SSE2
CLR RS1
RET
DDFF: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H DB 88H,83H,0C6H,0A1H,86H,8EH,0FFH,0CH,89H,0DEH
END
实验九A/D转换实验
1、实验目的：（1）掌握A/D转换与单片机接口的方法；
（2）了解A/D芯片0809转换性能及编程方法；
（3）通过实验了解单片机如何进行数据采集。
2、实验内容：利用实验系统上的0809做A/D转换器，实验系统上的电位器提供模拟量输入，编制程序，将模拟量转换成数字，通过数码管显示出来。
3、实验接线图：
4、实验程序框图：
5、实验步骤：把0809的零通道INT0用插针接至AOUT孔,CS4接FF80H孔，JX0接JX6，VIN 接+5V，WR接IOWR，RD接IORD，ADDA、ADDB、ADDC接地。运行程序，数码管上显示0809.XX，,后二位显示当前采集的电压转换的数字量,调节电位器,该二位将随着电压变化而相应变.
6、考：修改程序,用其它通道轮流采样显示。
7、程序清单文件名：HW09.ASM
ORG 0000H
LJMP SE11
ORG 0590H
SE11: MOV SP,#53H mov p2,#0ffh
MOV A,#81H
MOV DPTR,#0FF23H
MOVX @DPTR,A
MOV 7EH,#00H
MOV 7DH,#08H
MOV 7CH,#00H
MOV 7BH,#09H
MOV 7AH,#10H
MOV 79H,#10H
LO18: LCALL SSEE
MOV A,#00H
MOV DPTR,#0FF80H
MOVX @DPTR,A
MOV R7,#0FFH
LO17: DJNZ R7,LO17 MOVX A,@DPTR
MOV R0,#79H
LCALL PTDS
SJMP LO18
ORG 05D0H PTDS: MOV R1,A
ACALL PTDS1
MOV A,R1
SWAP A
PTDS1: ANL A,#0FH MOV @R0,A
INC R0
RET
ORG 0D50H SSEE: SETB RS1
MOV R5,#05H SSE2: MOV 30H,#20H MOV 31H,#7EH
MOV R7,#06H SSE1: MOV R1,#20H MOV A,30H
CPL A
MOVX @R1,A
MOV R0,31H
MOV A,@R0
MOV DPTR,#DDFF
MOVC A,@A+DPTR
MOV R1,#21H
MOVX @R1,A
MOV A,30H
RR A
MOV 30H,A
DEC 31H
MOV A,#0FFH
MOVX @R1,A
DJNZ R7,SSE1
DJNZ R5,SSE2
CLR RS1
RET
DDFF: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H DB 88H,83H,0C6H,0A1H,86H,8EH,0FFH,0CH,89H,0DEH
END
