MAPINFO做基站图层

在mapinfo里面，我们需要宏观的观看基站的一些基本信息，就得需要在地图里面把它显示出来，或者给你多个问题小区，需要你去规划路线，只有在地图上标注出来，才知道问题小区的分布情况，本次我们学习在地图上如何把标签显示出来及如何把问题小区撒点在mapinfo里，有错误的恳求大神指点，希望能帮助到各位新入行的兄弟。

一、如何在mapinfo标签里面显示需要知道的信息
1、首先点击鼠标右键，选择图层控制单击，出现如右边所示：
2、然后单击标签就可以看到基站的小区名，如下图所示：
3、如果我们根据需要选择我们需要看到的标签可以如下面步骤所示：
（1）、选中工参图层时，右键选择图层属性，如下图所示：
（2）、之后选择中间的标签显示，最下面一行，如下图所示：
（3）、如果我们只选择看站点名和PCI，可以在运算符里面选择+，在列里面选择PCI，我们就可以在mapinfo里面同时看到小区名和PCI，如下图所示：
二、通过经纬度，如何在地图上显示出来
1、首先我们得把小区名和经纬度汇总在一张表格里，如下图所示：
2、汇总在表格里面后，在mapinfo里面打开（注意：红色方框里面必须打钩）如下图
所示：
2、把表格打开之后，在地图的工具栏里面单击表，在选择创建点，如下图所示：
3、在创建点里面，我们可以选择需要创建点的图形、颜色和大小，如下图所示：
4、都设置好之后点击确定，我们就可以把点在地图上显示出来，如下图所示：。

前言MapInfo使用是网络规划优化中一个重要的软件，熟练的使用，可以有效清晰的提高我们工作的效率。

下文是我在学习工作中积累总结的各种MapInfo使用，希望对大家有所帮助。

1 使用MapInfo插件sitesee制作基站扇区图和站点图1.1测试小区信息（工参）一般系统侧人整理一个全网工参表，制作图可以有两种操作方法。

1、现用工参表，先把工参表中的Sector信息转化成TXT格式的。

2、打开MapInfo软件，将TXT的工参表导入MapInfo软件中。

1文件类型选择“带字符格式的TXT”点击打开3、选择如下图：4、注意打勾，点击OK25、出现如下图6、制作站点图：点击table菜单中Greate points选项，如下图34点击上图圆圈，选择站点的形状、大小、颜色，选择圆圈的经纬度，点OK，站点图制作完成。

站点图制作有利于区分新建站和原站7、使用sitesee插件制作基站扇区图，打开sitesee插件，点击圆圈58、选择如下图，纬度、经度、扇区的大小（一般选择0.1或者0.2）波瓣角（一般选择65、45、30），在选择“方位角”点OK69、扇区图制作完成，显示基站名7选择上图的站名就可以同时显示站名和PN的方法，选择“Expression”,出现对画框，选择“站名+PN”点OK8另外一种方法：标准EXCELL表格，EXCELL里面的项需要从总工参表里取。

下图是标准EXCELL表格，可以借用9E:\软件使用说明\MapInfo使用\扇区图形（1）用MapInfo打开标准EXCELL表格，如图（2）选择“other”出现右边对话框，将A1该为A2,点OK，左图圆圈打勾，出现下面对话框，点OK10（3）出现如下的图11（4）与上面制作站点图和扇区图操作一样2. MapInfo中TAB格式制作和MIF格式文件的转化1、新建一个TAB文件1213这样一个新的TAB文件就建立成功142、新TAB文件，是为了画测试路线、BSC分组区域、话务载频区域，还有测试分组图画测试路线，双击线条，出现对话框，15可以在TAB上输出字体3、TAB文件转化成mif文件格式，鼎立6.3支持mif格式的测试路线图16点击table菜单中Import选项17mif格式文件完成3.创建主题地图1、首先打开全网扇区图或者站点图，点击table菜单中Greate Thematic Map 选项2、点击Nest18根据不同的条件设置区分地图，可以BSC、话务载频、割接开通批次等3、根据如下话务载频情况设置不同的颜色194、点OK，得到如下图20我们画BSC区域、话务载频区域都是依照上面的不同颜色区分而画。

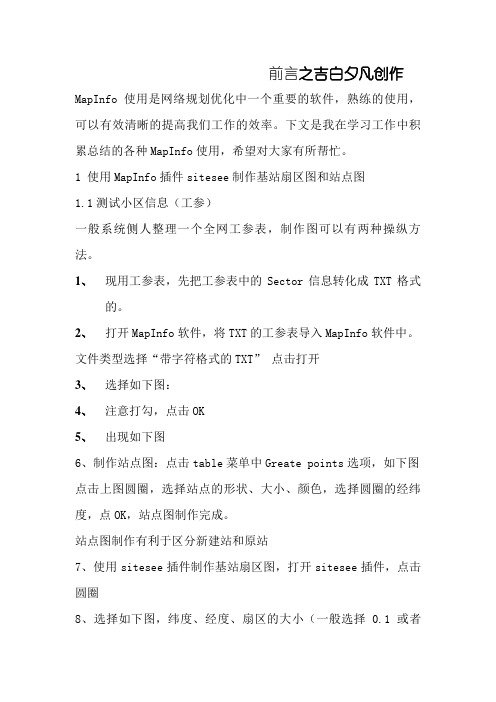

前言之吉白夕凡创作MapInfo使用是网络规划优化中一个重要的软件，熟练的使用，可以有效清晰的提高我们工作的效率。

下文是我在学习工作中积累总结的各种MapInfo使用，希望对大家有所帮忙。

1 使用MapInfo插件sitesee制作基站扇区图和站点图1.1测试小区信息（工参）一般系统侧人整理一个全网工参表，制作图可以有两种操纵方法。

1、现用工参表，先把工参表中的Sector信息转化成TXT格式的。

2、打开MapInfo软件，将TXT的工参表导入MapInfo软件中。

文件类型选择“带字符格式的TXT” 点击打开3、选择如下图：4、注意打勾，点击OK5、出现如下图6、制作站点图：点击table菜单中Greate points选项，如下图点击上图圆圈，选择站点的形状、大小、颜色，选择圆圈的经纬度，点OK，站点图制作完成。

站点图制作有利于区分新建站和原站7、使用sitesee插件制作基站扇区图，打开sitesee插件，点击圆圈8、选择如下图，纬度、经度、扇区的大小（一般选择0.1或者0.2）波瓣角（一般选择65、45、30），在选择“方位角”点OK ??、扇区图制作完成，显示基站名选择上图的站名就可以同时显示站名和PN的方法，选择“Expression”出现对画框，选择“站名PN”点OK另外一种方法：尺度EXCELL表格，EXCELL里面的项需要从总工参内外取。

下图是尺度EXCELL表格，可以借用（1）用MapInfo打开尺度EXCELL表格，如图（2）选择“other”出现右边对话框，将A1该为A2,点OK，左图圆圈打勾，出现下面对话框，点OK（3）出现如下的图（4）与上面制作站点图和扇区图操纵一样1、新建一个TAB文件这样一个新的TAB文件就建立成功2、新TAB文件，是为了画测试路线、BSC分组区域、话务载频区域，还有测试分组图画测试路线，双击线条，出现对话框，可以在TAB上输出字体点击table菜单中Import选项mif格式文件完成1、首先打开全网扇区图或者站点图，点击table菜单中Greate Thematic Map 选项2、点击Nest根据分歧的条件设置区分地图，可以BSC、话务载频、割接开通批次等3、根据如下话务载频情况设置分歧的颜色4、点OK，得到如下图我们画BSC区域、话务载频区域都是依照上面的分歧颜色区分而画。

网优中经常遇到的几种Mapinfo功能一、基站查找功能MAPINFO是网优普遍使用的软件，但是因为无法进行定位基站，使查找基站时只能按照经纬度在地图上拖动，相当麻烦，其实Mapyifo中可以有自动定位功能，具体打开方法如下：1、打开Mapyifo工具软件，然后导入基站数据，按以下步骤操作。

2、在表结构中选择使用的基站图层（即需查找内容所在表）3、在需要定位的索引中打勾，如站名或者小区标识，点确定4、确认搜索表、查找对象所在列，便可以直接使用Ctrl + F 实现查找功能。

查找到的地点会用标注符号做出标记，默认为空五角星，可以更换样式及颜色，见下图。

5、找到查找站点，并标注（如果查找站点不在当前所视窗口内，查找后便自动将查找站点居中）二、如何导入.excel数据Mapyifo支持2种格式文件的导入.excel和.txt 2种格式导入方法略有不同，下面将对如何导入.excel和.txt做简要的说明及图解。

（注意表格是否存在公式的数据，经纬度的小数点应为实心，而不是句号）2.1 如何导入.excel数据1、通过打开找到需要导入的表格（注意所选格式及首选视图）2、打开所选表格，命名范围选择其他，并在（以选中范围的上以行作为列标题）前打勾。

在其他范围内，将A1改为A2.然后点击确定。

3、确定后，基站数据就被导入，然后选中表----创建点。

此步操作就是对导入数据以点的形式在Mapinfo中表现出来。

4、需修改内容包括：为哪个表创建点，使用符号，经度，纬度。

确认无误后，点确定，此时将会在导入表格同目录下生成与表格同名的.TAB .ID .MAP文件，5、生成3个图层文件后，就可以关闭浏览窗口，重新打开，就可以看到TAB文件了，直接打开即可。

6、直接打开后，就可以看到很多的黑色实心点，每个点代表一个基站，通过右键图层控制，可以对标注内容，标注字体的大小，锚点等进行修改7、可以通过插件将实心点，根据具体的方位角把基站以扇区形式显示出来，（也可以通过插件直接将表格导入，但是还有创建点的过程，根据个人习惯操作方法也略有不同）8、生成后效果如下图所示：2.2 如何导入.txt数据1、打开Mapinfo，导入.txt文件，（往往因为表格的格式或者是经纬度的问题，导致无法导入.excel文件，但是可以转换为.txt文件，一般均可以正常导入）2、注意文件字符集的选择，并在以第一行作为标题前打勾3、打开.txt文件后，同样会提示创建点，其余的步骤也导入.excel文件一样，故后续步骤略。

Mapinfo制图步骤由于Mapinfo使用的是.tab格式的文件，而我们的测试软件TEMS默认生成的记录文件是.log格式的，故需将.log格式的测试结果转换为.tab格式的文件；Mapinfo使用的基站数据库是来自OMC-R的导出数据，但直接导出的数据不能直接为Mapinfo使用，需要将从OMC-R导出的.xls先另存为.txt，Mapinfo使用插件Piano_41.MBX将.txt转换为.tab格式的基站数据库；然后由基站数据库和测试记录在Mapinfo中体现各项指标，进行网络优化分析第一步：利用TEMS将.log格式测试结果转换为.tab格式的文件，以便Mapinfo使用打开TEMS，在菜单栏点击Logfile选项，然后点击Export Logfile选项在Format栏选择导出的格式为Mapinfo Tab file，点击Setup按钮根据要求选出分析所用参数，点击确定Input框中指出.log格式的文件的位置，在Output选项框中的Director栏中输入转换后文件存放的位置，点击OK,点击转换按钮，进行格式转换转换过程所用的时间跟测试记录大小和分拣的条件有关出现上面的信息框提示转换成功二、将PRC.xls文件另存为PRC.txt文件利用Excel中的另存为功能将PRC.xls文件另存为PRC.txt，保存类型为“文本文件（制表符分隔）（*.txt）”三、打开Mapinfo软件，运行插件Piano_41.MBX，将PRC.txt文件转换为PRCprc.TAB 格式的基站数据库文件在Tools工具栏中选择Run MapBasic Program选项选择Piano_41.MBX，点击打开按钮,将在菜单栏中出现PIANO_41菜单点击菜单栏上的PIANO_41菜单项点击Creat Base Stations选项将文件类型选为Delimitet ASCII，选择前面另存为.txt的PRC.txt文件，点击打开按钮点击OK按钮在此处File Character Set项中选择“No character set conversion”，并将Use First Line Column Titles前的复选框选中，点击OK按钮选择保存路径，点击保存按钮点击No按钮（DCS为1800MHz型基站）点击OK按钮选择X坐标标识为Longitude（经度），Y坐标标识为Latitude（纬度）；将生成如下的图，刚开始生成的图中没有标记出相关信息，需要我们手动设置图层，将需要的信息显示出来在Main工具栏中点击按钮，出现图层设置对话框按照上图所示选中相应的选项，点击Lable按钮将要显示的标签选择为CellNameCN，标签显示位置选为，将Rotate Lable with Line复选框不要选中，点击OK按钮，在下一对话框中继续点击OK按钮，就生成了带小区中文名的图，如下所示四、利用connect v1.01.MBX插件进行连线操作，将行走的路线和相对应的电平值等参数用不同图形、不同颜色体现出来在Tools菜单栏中点击Run MapBasic Program选项选择插件connect v1.01.MBX，点击打开在两个选项中分别指定前面我们转换好的基站数据库文件位置和测试记录文件位置，点击OK按钮选择相对应的列名，点击OK按钮选择相对应的列名，点击OK按钮如果有必要，请更改连线类型，点击OK按钮生成如上的毛坯图，在此基础上进行相关连线、图形的细节配置，就可以得出比较直观的图，如下图所示。

1.首先，打开mapinfo软件,然后点击“Cancel"如下图:2.点击“File”->“Open”，选择“＊。

txt”格式，打开需要处理的工参（txt文档），如下图：3.选择工参后，弹出对话框如下：4.点击“OK”之后,如下图：5.然后点击“Tool”—〉“Run Mapbasic Program…”，找到Mapinfo插件“SiteSee.MBX”打开，如下图：6.然后选择“Table”—〉“WFI SiteSee”—>“Create Site Boundaries”,打开之后如下图：7.然后对弹出的对话框选项进行选择(扇区长度选择0.15km，扇区角度选择60）如下图：8.点击“OK"，会出现如下图所示：9.新的Mapinfo工参制作完成，更改命名后点击保存，如下图：10.关闭Mapinfo打开的txt文档工参，然后点击“Open”,打开刚才保存的Mapinfo图层工参，如下图：11.完成打开之后，出现如下图所示工参图层：12.点击鼠标右键选择“Layer Control”，勾选工参图层的基站名字，如下图:13.点击“OK”之后的图层如下图所示：14.重新点击鼠标右键选择“Layer Control”-〉“Display”来对Mapinfo图层工参扇区加颜色,如下图：15.选择“绿色”颜色之后，效果图如下：16.重新点击鼠标右键选择“Layer Control”—〉“Label”来对Mapinfo图层工参基站名称更改颜色，如下图：17.选择“蓝色”颜色之后，效果图如下：18.还可以对Mapinfo图层基站的名称位置进行更改，如下图:19.这里选择将基站名称放在扇区的右侧，点击“OK”之后效果图如下：20.到这里就完成了Mapinfo图层工参的制作，还有更深的内容可以自己进一步学习。

前言MapInfo使用是网络规划优化中一个重要的软件,熟练的使用,可以有效清晰的提高我们工作的效率.下文是我在学习工作中积累总结的各种MapInfo使用,希望对大家有所帮助.1 使用MapInfo插件sitesee制作基站扇区图和站点图1.1测试小区信息（工参）一般系统侧人整理一个全网工参表,制作图可以有两种操作方法.1、现用工参表,先把工参表中的Sector信息转化成TXT格式的.2、打开MapInfo软件,将TXT的工参表导入MapInfo软件中.3、选择如下图：4、注意打勾,点击OK5、出现如下图6、制作站点图：点击table菜单中Greate points选项,如下图点击上图圆圈,选择站点的形状、大小、颜色,选择圆圈的经纬度,点OK,站点图制作完成.站点图制作有利于区分新建站和原站7、使用sitesee插件制作基站扇区图,打开sitesee插件,点击圆圈8、选择如下图,纬度、经度、扇区的大小（一般选择0.1或者0.2）波瓣角（一般选择65、45、30）,在选择“方位角”点OK9、扇区图制作完成,显示基站名选择上图的站名就可以同时显示站名和PN的方法,选择“Expression”,出现对画框,选择“站名+PN”点OK另外一种方法：标准EXCELL表格,EXCELL里面的项需要从总工参表里取.下图是标准EXCELL表格,可以借用E:\软件使用说明\MapInfo使用\扇区图形（1）用MapInfo打开标准EXCELL表格,如图（2）选择“other”出现右边对话框,将A1该为A2,点OK,左图圆圈打勾,出现下面对话框,点OK（3）出现如下的图（4）与上面制作站点图和扇区图操作一样2. MapInfo中TAB格式制作和MIF格式文件的转化1、新建一个TAB文件这样一个新的TAB文件就建立成功2、新TAB文件,是为了画测试路线、BSC分组区域、话务载频区域,还有测试分组图画测试路线,双击线条,出现对话框,可以在TAB上输出字体3、TAB文件转化成mif文件格式,鼎立6.3支持mif格式的测试路线图点击table菜单中Import选项mif格式文件完成3.创建主题地图1、首先打开全网扇区图或者站点图,点击table菜单中Greate Thematic Map 选项2、点击Nest根据不同的条件设置区分地图,可以BSC、话务载频、割接开通批次等3、根据如下话务载频情况设置不同的颜色4、点OK,得到如下图我们画BSC区域、话务载频区域都是依照上面的不同颜色区分而画.4.利用Mapper插件检查邻区是否合理1、将全网工参表制作成“site_info无锡”的形式,格式如下图C:\Documents andSettings\Administrat2、将添加的邻区关系制作成“邻区关系”的形式,格式如下C:\Documents andSettings\Administrat3、将两个EXCELL表格转化为TXT格式的4、打开MapInfo软件,同时打开“Mapper插件”5、点击“Import or Conver Cell Sectors”将至做好的全网工参导入,出现如下对话框如图6、点击MapInfo中“File”菜单“open”, 然后将“邻区关系”导入,,在“文件类型”选项框中选择“带界定符的ASCII(*.txt)”的选项如图7、点击“打开”如下对话框,选择最后一个上图勾一定要打上8、点OK,会出现如下图所示的对话框,MapInfo软件将会在存放NBR 的文件里自动生成1个NBR.TAB文件9、点击MapInfo中“File”菜单“Close Table”选项10、出现对话框,删除“邻区”表格11、点击MapInfo工具栏里的“Mapper”→“Neighbors”→“Load Per Cell Pair Table”,出现下图所示画面,将刚才做的“邻区”文件打开12、选中并打开MapInfo自动生成的邻区.TAB文件,弹出如下图所示窗口13、显示SN号,点击MapInfo工具栏里的“Mapper”→“Lobel Per Cell”→“Cell Abbreviations”,如下图所示：14、将“邻区关系”打开,点击MapInfo工具栏里的“Mapper”→“Neighbors ”→“Intra Switch On”如下图所示：15、由于基站较多,所以要用到快速查找功能,点击MapInfo工具栏里的“Mapper”→“Find”→“Cell Abbreviation”,在“NAME_ABBREVI”中输入基站名称,比如WUXI2002点击确定,如下图所示：16、MapInfo会自动找到的WUXI2002基站,如图所示17.然后点击地图右侧的绘图工具栏里的选择键,如下图红圈圈起来的图标所示：18 最后点击“WUXI2002基站”任意一个扇区,便可以显示出它所有添加的邻区关系,如下图,检查是否邻区关系合理.6.其它一些用法1、MapInfo指示经纬度、添加基站如图可以显示任何地方的经纬度如图添加基站,右击图下面,选择cosmetic layor, 点击右面,得到基站,点击上图,对话框中的“把经纬度复制上去,选择图的大小、颜色、形状2、MapInfo中快速查询基站按“Ctrl +F”得到如下对话框,选择要查询的项,给要查询的基站标识一个形状,可以快速查询全网的基站.3、将MapInfo中的基站信息转化EXCLL表格里点击上图,将需要的基站圈起来,双击,按“Ctrl +C”,可以复制到EXCLL里,包括基站的所有信息.撰稿人：牛晓昆。

MapInfo软件的简单应用实例1、从MapInfo生成KML格式基站数据库，导入GoogleEarth怎么显示基站中文名从MapInfo中生成KML格式基站数据库，导入GoogleEarth显示基站名为乱码，主要通过以下途径进行修改：1）、对生成的KML格式基站数据库，右击选择“用记事本打开”，打开后选择“文件”→“另存为”打开另存为对话框，在编码类选择“UTF—8”，点保存直接覆盖原文件即可：2）、完成以上操作后，再次打开KML格式基站数据库，显示如下：2、计算指定区域的面积：1）、打开图层，右击进入图层控制，设置图层为可编辑状态：2）、选择绘图工具栏“多边形”，在图层中画出一个多边形，再选择主工具栏中“选择”，对图层中的多边形双击操作，即可查看该多边形区域的面积：3、RNC边界如何划分1）、打开站点图层，图层中右击进入图层控制，添加一个图层，点击可编辑状态：2）、单击工具栏“地图”，“创建专题地图”，选择Ranges,选择一个较为明显的区域范围分区：3）、单击Next，选择图层，FIELD选择LAC，下面打钩：4）、单击Next,单击Ranges,左边对话框，#of Ranges选择相对应的LAC个数，本文选择6：5）、打击RECALC，单击OK，再单击OK：6）、对可编辑图层进行编辑画出RNC划分区域图：4、在MapInfo中无法查询时如何操作：1）、打开图层，选择“查询”，“SQL选择”，如图选择相对应的参数：2）、点击OK后：5、图片如何导入MapInfo，并匹配经纬度：1）、首先找到一张栅格地图，通过地图上相对应的点在Google地球上找到相对应的经纬度(至少找三个）。

118.75100031.960200三江学院118.85800032.029900南理工二118.81500032.041400月牙公园2）、应用MapInfo打开这张图，打开时弹出以下对话框，选择Rejster:3）、弹出以下对话框，单击ADD，在月牙湖公园处单击，弹出右边对话框，填入相对应的经纬度，地图上随即出现，Pt1：4）、通过以上步骤继续添加三江学院和南理工的经纬度信息，得出：单击OK。
