混凝土泵车结构

混凝土泵车操作规程混凝土泵车操作规程一、前言混凝土泵车是建筑施工现场常见的一种机械设备，具有输送混凝土快速、高效、省力等优点。

为了确保工作安全和设备正常运行，制定本操作规程。

二、设备概述1.设备名称：混凝土泵车。

2.设备结构：混凝土泵车由底盘、上车架、液压系统、泵送系统、电器系统、涂装和照明系统组成。

3.设备工作原理：混凝土泵车通过液压系统将混凝土从料斗中吸入泵送系统，再通过管道输送至施工现场。

同时，电器系统控制设备的开关、运行、停止等。

三、设备操作1.操作人员：只有接受过专业培训的工人才能进行操作。

2.操作前准备：（1）检查设备：检查泵车是否完好，各部位是否有锈蚀、裂纹、变形等情况；液压油、发动机油、水箱水量是否足够；电器设备是否正常运行。

（2）准备工具：根据需要准备工具，如扳手、起重机等。

（3）准备物料：准备好需要泵送的混凝土、沙子、水、添加剂等物料。

3.操作步骤：（1）上车：操作人员穿戴好安全带，上车前需将泵车的支腿放下，确保泵车稳定。

上车后，先启动发动机，检查液压油压力是否正常，然后打开泵送系统前部的膜片阀，检查混凝土是否流畅。

（2）设备运行：按照电器系统的指示操作，开启泵送系统、液压系统等，控制泵送速度和管道转向。

（3）泵送混凝土：将混凝土从料斗中吸入泵送系统，通过管道输送至施工现场。

在泵送过程中，操作人员需时刻观察管道的状态，确保管道畅通。

（4）停止设备：泵送完毕后，关闭泵送系统、液压系统等，将泵送管道清洗干净，关闭膜片阀和电器系统，停止发动机。

四、设备维护1.设备日常维护：每天使用前应检查设备的各项指标是否正常，发现问题及时处理。

2.设备定期维护：对设备每隔一定时间进行大修和检修，更换易损件等。

3.设备保养：定期清洗设备，对设备液压系统、电器系统等进行保养，确保设备长期稳定运行。

五、安全注意事项1.操作人员必须穿戴好安全带，严禁在设备运行过程中离开驾驶室。

2.设备启动前必须检查各项指标是否正常，发现问题及时处理。

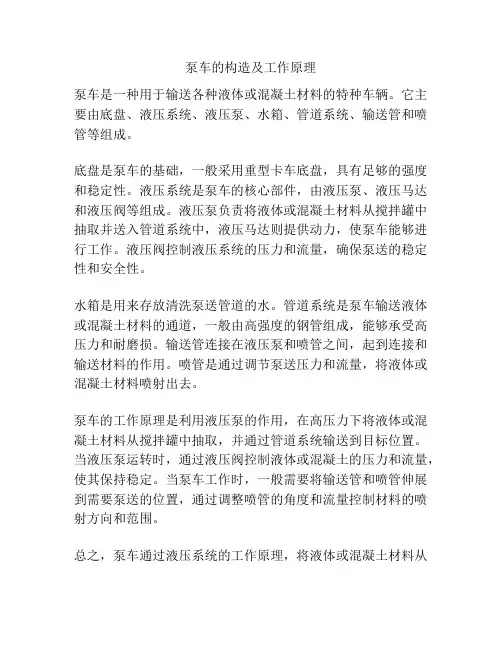

泵车的构造及工作原理
泵车是一种用于输送各种液体或混凝土材料的特种车辆。

它主要由底盘、液压系统、液压泵、水箱、管道系统、输送管和喷管等组成。

底盘是泵车的基础，一般采用重型卡车底盘，具有足够的强度和稳定性。

液压系统是泵车的核心部件，由液压泵、液压马达和液压阀等组成。

液压泵负责将液体或混凝土材料从搅拌罐中抽取并送入管道系统中，液压马达则提供动力，使泵车能够进行工作。

液压阀控制液压系统的压力和流量，确保泵送的稳定性和安全性。

水箱是用来存放清洗泵送管道的水。

管道系统是泵车输送液体或混凝土材料的通道，一般由高强度的钢管组成，能够承受高压力和耐磨损。

输送管连接在液压泵和喷管之间，起到连接和输送材料的作用。

喷管是通过调节泵送压力和流量，将液体或混凝土材料喷射出去。

泵车的工作原理是利用液压泵的作用，在高压力下将液体或混凝土材料从搅拌罐中抽取，并通过管道系统输送到目标位置。

当液压泵运转时，通过液压阀控制液体或混凝土的压力和流量，使其保持稳定。

当泵车工作时，一般需要将输送管和喷管伸展到需要泵送的位置，通过调整喷管的角度和流量控制材料的喷射方向和范围。

总之，泵车通过液压系统的工作原理，将液体或混凝土材料从
一处输送到另一处，并且能够实现精准的喷射和泵送。

它在建筑工地、市政工程和道路维修等领域有着广泛的应用。

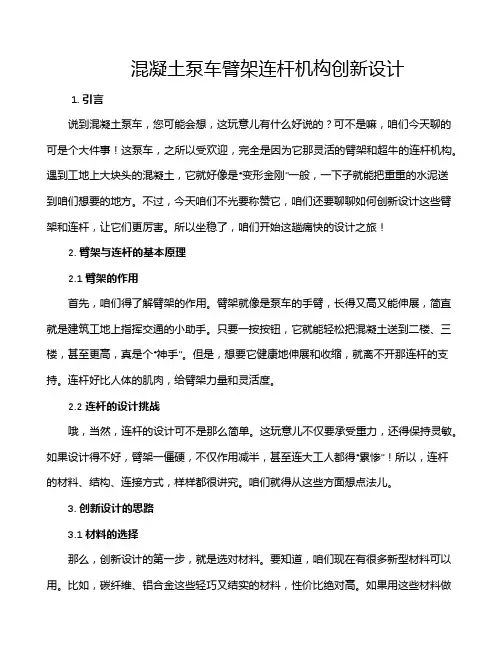

混凝土泵车臂架连杆机构创新设计1. 引言说到混凝土泵车，您可能会想，这玩意儿有什么好说的？可不是嘛，咱们今天聊的可是个大件事！这泵车，之所以受欢迎，完全是因为它那灵活的臂架和超牛的连杆机构。

遇到工地上大块头的混凝土，它就好像是“变形金刚”一般，一下子就能把重重的水泥送到咱们想要的地方。

不过，今天咱们不光要称赞它，咱们还要聊聊如何创新设计这些臂架和连杆，让它们更厉害。

所以坐稳了，咱们开始这趟痛快的设计之旅！2. 臂架与连杆的基本原理2.1 臂架的作用首先，咱们得了解臂架的作用。

臂架就像是泵车的手臂，长得又高又能伸展，简直就是建筑工地上指挥交通的小助手。

只要一按按钮，它就能轻松把混凝土送到二楼、三楼，甚至更高，真是个“神手”。

但是，想要它健康地伸展和收缩，就离不开那连杆的支持。

连杆好比人体的肌肉，给臂架力量和灵活度。

2.2 连杆的设计挑战哦，当然，连杆的设计可不是那么简单。

这玩意儿不仅要承受重力，还得保持灵敏。

如果设计得不好，臂架一僵硬，不仅作用减半，甚至连大工人都得“累惨”！所以，连杆的材料、结构、连接方式，样样都很讲究。

咱们就得从这些方面想点法儿。

3. 创新设计的思路3.1 材料的选择那么，创新设计的第一步，就是选对材料。

要知道，咱们现在有很多新型材料可以用。

比如，碳纤维、铝合金这些轻巧又结实的材料，性价比绝对高。

如果用这些材料做连杆，既能减轻泵车的负担，又能提升其承载能力，简直是“一举两得”！而且，一些新型复合材料，这可是未来的趋势，轻盈又强韧，绝对能让泵车走得更远，跑得更快！3.2 结构的优化再说到结构，那真是要好好琢磨一番了。

臂架和连杆的连接方式，很多时候都是个“命门”。

我们可以考虑采用模块化设计，每个部分都能简单拆装、更换。

这样不仅方便维修，还能在不同工地上灵活调整，以应对不同的工作需求。

像极了拼图，哪儿硬了，哪儿松了，自己调节就好，不必一味抱怨。

4. 未来展望与总结当然，谈到未来，咱们不能光顾着坐在设计图纸上瞎晃悠。

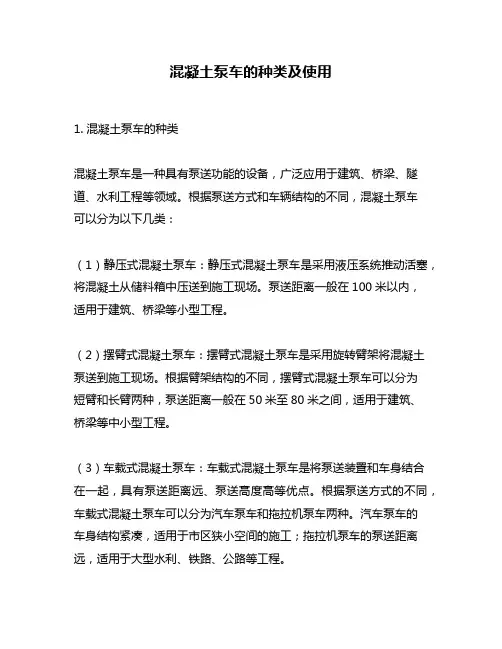

混凝土泵车的种类及使用1. 混凝土泵车的种类混凝土泵车是一种具有泵送功能的设备，广泛应用于建筑、桥梁、隧道、水利工程等领域。

根据泵送方式和车辆结构的不同，混凝土泵车可以分为以下几类：（1）静压式混凝土泵车：静压式混凝土泵车是采用液压系统推动活塞，将混凝土从储料箱中压送到施工现场。

泵送距离一般在100米以内，适用于建筑、桥梁等小型工程。

（2）摆臂式混凝土泵车：摆臂式混凝土泵车是采用旋转臂架将混凝土泵送到施工现场。

根据臂架结构的不同，摆臂式混凝土泵车可以分为短臂和长臂两种，泵送距离一般在50米至80米之间，适用于建筑、桥梁等中小型工程。

（3）车载式混凝土泵车：车载式混凝土泵车是将泵送装置和车身结合在一起，具有泵送距离远、泵送高度高等优点。

根据泵送方式的不同，车载式混凝土泵车可以分为汽车泵车和拖拉机泵车两种。

汽车泵车的车身结构紧凑，适用于市区狭小空间的施工；拖拉机泵车的泵送距离远，适用于大型水利、铁路、公路等工程。

2. 混凝土泵车的使用混凝土泵车是混凝土输送的重要设备，使用前需进行以下几项准备工作：（1）检查泵送装置：检查泵送装置各部位是否完好，活塞是否灵活、密封是否严密；（2）检查车辆：检查车辆的轮胎、制动系统、油水等液位是否正常，保证车辆安全行驶；（3）选定泵送位置：选定泵送位置，保证混凝土泵送的距离和高度符合要求；（4）清洗管道：清洗管道内的混凝土残留物，保证混凝土流畅。

在使用混凝土泵车时，还需要注意以下几点：（1）保持混凝土充足：保证混凝土储料箱内充足，避免空气进入引起堵塞；（2）控制泵送速度：根据施工需要，控制泵送速度，保证混凝土的质量和施工进度；（3）定期检查：定期对混凝土泵车进行检查和维护，保证设备的正常运转和安全性；（4）安全操作：在操作混凝土泵车时，必须严格按照操作规程进行操作，保证施工现场的安全。

总之，混凝土泵车是建筑施工中不可或缺的设备，选择合适的混凝土泵车种类和正确使用方法，可以提高施工效率，保证工程质量。

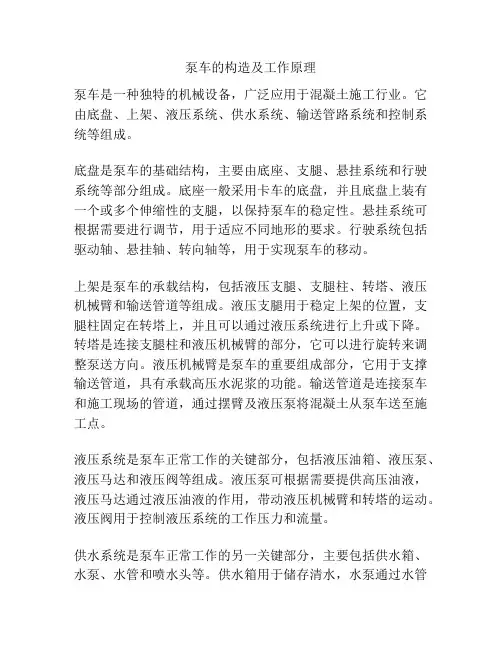

泵车的构造及工作原理泵车是一种独特的机械设备，广泛应用于混凝土施工行业。

它由底盘、上架、液压系统、供水系统、输送管路系统和控制系统等组成。

底盘是泵车的基础结构，主要由底座、支腿、悬挂系统和行驶系统等部分组成。

底座一般采用卡车的底盘，并且底盘上装有一个或多个伸缩性的支腿，以保持泵车的稳定性。

悬挂系统可根据需要进行调节，用于适应不同地形的要求。

行驶系统包括驱动轴、悬挂轴、转向轴等，用于实现泵车的移动。

上架是泵车的承载结构，包括液压支腿、支腿柱、转塔、液压机械臂和输送管道等组成。

液压支腿用于稳定上架的位置，支腿柱固定在转塔上，并且可以通过液压系统进行上升或下降。

转塔是连接支腿柱和液压机械臂的部分，它可以进行旋转来调整泵送方向。

液压机械臂是泵车的重要组成部分，它用于支撑输送管道，具有承载高压水泥浆的功能。

输送管道是连接泵车和施工现场的管道，通过摆臂及液压泵将混凝土从泵车送至施工点。

液压系统是泵车正常工作的关键部分，包括液压油箱、液压泵、液压马达和液压阀等组成。

液压泵可根据需要提供高压油液，液压马达通过液压油液的作用，带动液压机械臂和转塔的运动。

液压阀用于控制液压系统的工作压力和流量。

供水系统是泵车正常工作的另一关键部分，主要包括供水箱、水泵、水管和喷水头等。

供水箱用于储存清水，水泵通过水管将水送至液压机械臂的喷水头，用于清洗混凝土泵送管道。

输送管路系统是泵车实现混凝土输送的重要组成部分，主要由输送管、弯头和接头等部分组成。

输送管通过液压机械臂和转塔连接到泵车上，起到输送混凝土的作用。

弯头和接头用于连接和调整输送管的方向和长度。

在工作时，泵车首先通过液压系统将混凝土从搅拌车中泵到输送管路系统中。

然后，通过液压机械臂和转塔的控制，将混凝土输送到施工现场。

同时，供水系统可以清洗输送管道，确保泵送顺畅。

通过不断循环供料和泵送，泵车能够高效地完成混凝土施工任务。

总之，泵车是一种多功能的工程机械，通过底盘、上架、液压系统、供水系统和输送管路系统等部分的合作配合，实现混凝土的输送和施工，提高施工效率和质量。

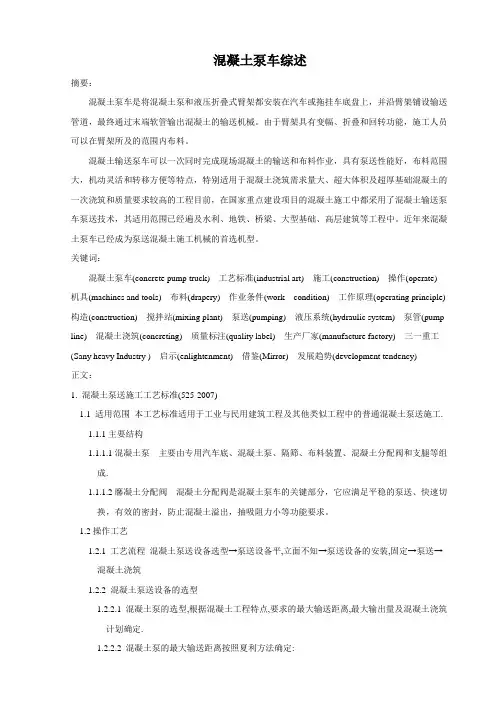

混凝土泵车综述摘要：混凝土泵车是将混凝土泵和液压折叠式臂架都安装在汽车或拖挂车底盘上，并沿臂架铺设输送管道，最终通过末端软管输出混凝土的输送机械。

由于臂架具有变幅、折叠和回转功能，施工人员可以在臂架所及的范围内布料。

混凝土输送泵车可以一次同时完成现场混凝土的输送和布料作业，具有泵送性能好，布料范围大，机动灵活和转移方便等特点，特别适用于混凝土浇筑需求量大、超大体积及超厚基础混凝土的一次浇筑和质量要求较高的工程目前，在国家重点建设项目的混凝土施工中都采用了混凝土输送泵车泵送技术，其适用范围已经遍及水利、地铁、桥梁、大型基础、高层建筑等工程中。

近年来混凝土泵车已经成为泵送混凝土施工机械的首选机型。

关键词：混凝土泵车(concrete pump truck) 工艺标准(industrial art) 施工(construction) 操作(operate) 机具(machines and tools) 布料(drapery) 作业条件(work condition) 工作原理(operating principle) 构造(construction) 搅拌站(mixing plant) 泵送(pumping) 液压系统(hydraulic system) 泵管(pump line) 混凝土浇筑(concreting) 质量标注(quality label) 生产厂家(manufacture factory) 三一重工(Sany heavy Industry ) 启示(enlightenment) 借鉴(Mirror) 发展趋势(development tendency)正文：1. 混凝土泵送施工工艺标准(525-2007)1.1 适用范围本工艺标准适用于工业与民用建筑工程及其他类似工程中的普通混凝土泵送施工.1.1.1主要结构1.1.1.1混凝土泵主要由专用汽车底、混凝土泵、隔筛、布料装置、混凝土分配阀和支腿等组成.1.1.1.2黁凝土分配阀混凝土分配阀是混凝土泵车的关键部分，它应满足平稳的泵送、快速切换，有效的密封，防止混凝土溢出，抽吸阻力小等功能要求。

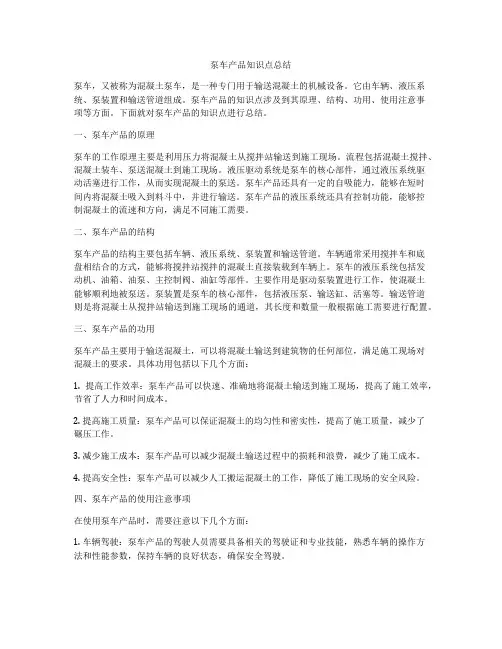

泵车产品知识点总结泵车，又被称为混凝土泵车，是一种专门用于输送混凝土的机械设备。

它由车辆、液压系统、泵装置和输送管道组成。

泵车产品的知识点涉及到其原理、结构、功用、使用注意事项等方面。

下面就对泵车产品的知识点进行总结。

一、泵车产品的原理泵车的工作原理主要是利用压力将混凝土从搅拌站输送到施工现场。

流程包括混凝土搅拌、混凝土装车、泵送混凝土到施工现场。

液压驱动系统是泵车的核心部件，通过液压系统驱动活塞进行工作，从而实现混凝土的泵送。

泵车产品还具有一定的自吸能力，能够在短时间内将混凝土吸入到料斗中，并进行输送。

泵车产品的液压系统还具有控制功能，能够控制混凝土的流速和方向，满足不同施工需要。

二、泵车产品的结构泵车产品的结构主要包括车辆、液压系统、泵装置和输送管道。

车辆通常采用搅拌车和底盘相结合的方式，能够将搅拌站搅拌的混凝土直接装载到车辆上。

泵车的液压系统包括发动机、油箱、油泵、主控制阀、油缸等部件。

主要作用是驱动泵装置进行工作，使混凝土能够顺利地被泵送。

泵装置是泵车的核心部件，包括液压泵、输送缸、活塞等。

输送管道则是将混凝土从搅拌站输送到施工现场的通道，其长度和数量一般根据施工需要进行配置。

三、泵车产品的功用泵车产品主要用于输送混凝土，可以将混凝土输送到建筑物的任何部位，满足施工现场对混凝土的要求。

具体功用包括以下几个方面：1. 提高工作效率：泵车产品可以快速、准确地将混凝土输送到施工现场，提高了施工效率，节省了人力和时间成本。

2. 提高施工质量：泵车产品可以保证混凝土的均匀性和密实性，提高了施工质量，减少了碾压工作。

3. 减少施工成本：泵车产品可以减少混凝土输送过程中的损耗和浪费，减少了施工成本。

4. 提高安全性：泵车产品可以减少人工搬运混凝土的工作，降低了施工现场的安全风险。

四、泵车产品的使用注意事项在使用泵车产品时，需要注意以下几个方面：1. 车辆驾驶：泵车产品的驾驶人员需要具备相关的驾驶证和专业技能，熟悉车辆的操作方法和性能参数，保持车辆的良好状态，确保安全驾驶。

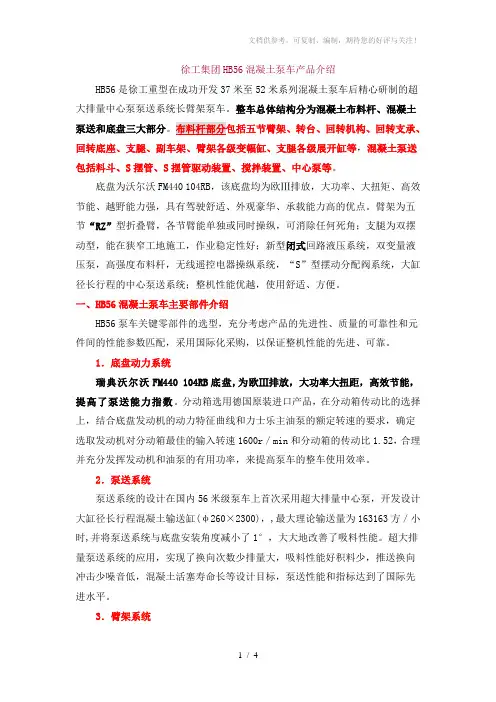

徐工集团HB56混凝土泵车产品介绍HB56是徐工重型在成功开发37米至52米系列混凝土泵车后精心研制的超大排量中心泵泵送系统长臂架泵车。

整车总体结构分为混凝土布料杆、混凝土泵送和底盘三大部分回转底座、支腿、副车架、臂架各级变幅缸、支腿各级展开缸等，混凝土泵送包括料斗、S摆管、S摆管驱动装置、搅拌装置、中心泵等。

底盘为沃尔沃FM440 104RB，该底盘均为欧Ⅲ排放，大功率、大扭矩、高效节能、越野能力强，具有驾驶舒适、外观豪华、承载能力高的优点。

臂架为五节“RZ”型折叠臂，各节臂能单独或同时操纵，可消除任何死角；支腿为双摆动型，能在狭窄工地施工，作业稳定性好；新型闭式回路液压系统，双变量液压泵，高强度布料杆，无线遥控电器操纵系统，“S”型摆动分配阀系统，大缸径长行程的中心泵送系统；整机性能优越，使用舒适、方便。

一、HB56混凝土泵车主要部件介绍HB56泵车关键零部件的选型，充分考虑产品的先进性、质量的可靠性和元件间的性能参数匹配，采用国际化采购，以保证整机性能的先进、可靠。

1．底盘动力系统瑞典沃尔沃FM440 104RB底盘,为欧Ⅲ排放，大功率大扭距，高效节能，提高了泵送能力指数。

分动箱选用德国原装进口产品，在分动箱传动比的选择上，结合底盘发动机的动力特征曲线和力士乐主油泵的额定转速的要求，确定选取发动机对分动箱最佳的输入转速1600r／min和分动箱的传动比1.52，合理并充分发挥发动机和油泵的有用功率，来提高泵车的整车使用效率。

2．泵送系统泵送系统的设计在国内56米级泵车上首次采用超大排量中心泵，开发设计大缸径长行程混凝土输送缸(φ260×2300)，,最大理论输送量为163163方／小时,并将泵送系统与底盘安装角度减小了1°，大大地改善了吸料性能。

超大排量泵送系统的应用，实现了换向次数少排量大，吸料性能好积料少，推送换向冲击少噪音低，混凝土活塞寿命长等设计目标，泵送性能和指标达到了国际先进水平。

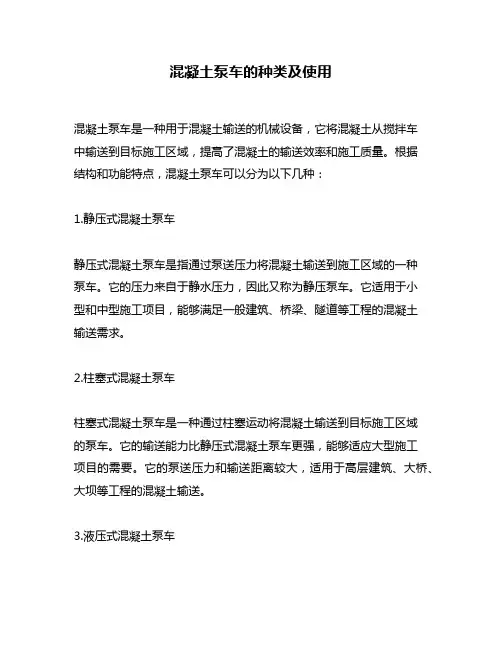

混凝土泵车的种类及使用混凝土泵车是一种用于混凝土输送的机械设备，它将混凝土从搅拌车中输送到目标施工区域，提高了混凝土的输送效率和施工质量。

根据结构和功能特点，混凝土泵车可以分为以下几种：1.静压式混凝土泵车静压式混凝土泵车是指通过泵送压力将混凝土输送到施工区域的一种泵车。

它的压力来自于静水压力，因此又称为静压泵车。

它适用于小型和中型施工项目，能够满足一般建筑、桥梁、隧道等工程的混凝土输送需求。

2.柱塞式混凝土泵车柱塞式混凝土泵车是一种通过柱塞运动将混凝土输送到目标施工区域的泵车。

它的输送能力比静压式混凝土泵车更强，能够适应大型施工项目的需要。

它的泵送压力和输送距离较大，适用于高层建筑、大桥、大坝等工程的混凝土输送。

3.液压式混凝土泵车液压式混凝土泵车是指通过液压驱动将混凝土输送到施工区域的一种泵车。

它的操作简单、安全可靠，具有输送距离远、泵送压力大、施工效率高等优点。

它适用于各种施工项目，包括建筑、桥梁、隧道、码头等。

4.汽车式混凝土泵车汽车式混凝土泵车是指将混凝土泵车和汽车底盘组合在一起的一种泵车。

它具有灵活性高、移动方便、操作简单、适应性强等优点，广泛应用于城市建设、公路、桥梁、水利等工程。

以上是混凝土泵车的主要种类，不同种类的泵车在使用时需要根据具体情况选择合适的类型。

在使用混凝土泵车时，需要注意以下几点：1.混凝土泵车必须由专业人员操作，确保安全。

2.混凝土泵车在使用前应进行检查，确保各部件正常运转。

3.混凝土泵车的泵送压力和输送距离要根据具体情况进行调整。

4.混凝土泵车在使用过程中要注意加油、换油、保养等工作，确保设备的正常运转。

5.混凝土泵车在使用过程中要注意施工环境和施工条件，确保施工质量。

总之，混凝土泵车是一种非常重要的施工设备，能够提高混凝土的输送效率和施工质量，为建设工程提供了有力的支持。

在使用混凝土泵车时，需要根据具体情况选择合适的类型，并且注意设备的安全运行和保养。

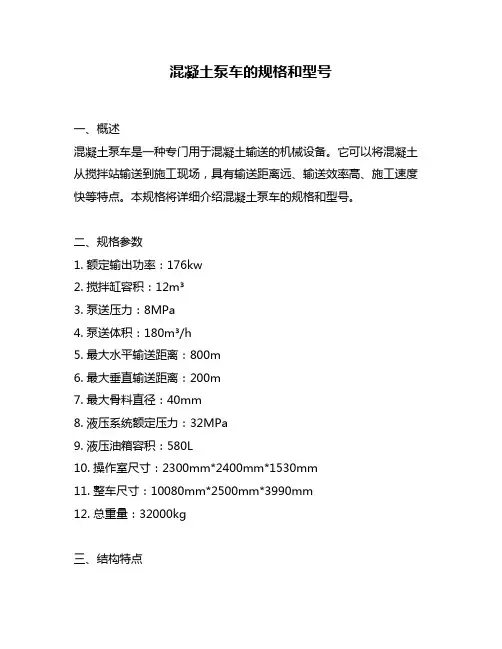

混凝土泵车的规格和型号一、概述混凝土泵车是一种专门用于混凝土输送的机械设备。

它可以将混凝土从搅拌站输送到施工现场，具有输送距离远、输送效率高、施工速度快等特点。

本规格将详细介绍混凝土泵车的规格和型号。

二、规格参数1. 额定输出功率：176kw2. 搅拌缸容积：12m³3. 泵送压力：8MPa4. 泵送体积：180m³/h5. 最大水平输送距离：800m6. 最大垂直输送距离：200m7. 最大骨料直径：40mm8. 液压系统额定压力：32MPa9. 液压油箱容积：580L10. 操作室尺寸：2300mm*2400mm*1530mm11. 整车尺寸：10080mm*2500mm*3990mm12. 总重量：32000kg三、结构特点1. 双倍增压大排量泵：采用双倍增压大排量泵，泵送压力大、泵送效率高、泵送距离远。

2. 液压系统：采用进口液压元件，系统可靠性高、操作简单、维护方便。

3. 传动系统：采用进口变速器和减速机，可靠性高、传动效率高、噪音低。

4. 操控系统：采用人机工程学设计，操作方便、灵敏度高、反应快。

5. 施工环境适应性：适用于各种复杂施工环境，如高层建筑、隧道、桥梁等。

四、型号介绍1. HBT60C-1816S该型号混凝土泵车的额定输出功率为176kw，搅拌缸容积为12m³，泵送压力为8MPa，泵送体积为180m³/h，最大水平输送距离为800m，最大垂直输送距离为200m，最大骨料直径为40mm。

采用双倍增压大排量泵，液压系统采用进口液压元件，传动系统采用进口变速器和减速机，操控系统采用人机工程学设计。

整车尺寸为10080mm*2500mm*3990mm，总重量为32000kg。

2. HBT80C-2118D该型号混凝土泵车的额定输出功率为176kw，搅拌缸容积为12m³，泵送压力为8MPa，泵送体积为180m³/h，最大水平输送距离为800m，最大垂直输送距离为200m，最大骨料直径为40mm。

混凝土泵车工作原理混凝土泵车是一种常见的施工设备，它能够将混凝土从搅拌站输送到施工现场，大大提高了施工效率。

混凝土泵车的工作原理主要包括输送系统、液压系统和动力系统三个部分。

首先，我们来看看混凝土泵车的输送系统。

输送系统是混凝土泵车的核心部件，它由输送缸、输送管、分配阀和液压泵等组成。

在工作时，液压泵将混凝土压入输送缸，输送缸再将混凝土通过输送管输送到施工现场。

分配阀起到控制混凝土流向的作用，确保混凝土能够准确、高效地输送到指定位置。

其次，液压系统也是混凝土泵车不可或缺的部分。

液压系统由液压油箱、液压泵、液压马达和液压阀等组成。

在工作时，液压泵将液压油从油箱中抽出，通过液压阀控制液压马达的工作，从而驱动输送缸、分配阀等部件工作，实现混凝土的输送和分配。

最后，动力系统是混凝土泵车的动力来源，通常采用柴油机或电动机。

柴油机通过驱动液压泵提供液压系统所需的动力，而电动机则通过连接电源来驱动液压泵。

动力系统的稳定性和输出功率直接影响着混凝土泵车的工作效率和输送能力。

总的来说，混凝土泵车的工作原理是通过输送系统将混凝土从搅拌站输送到施工现场，液压系统提供动力支持，动力系统提供动力驱动整个系统工作。

这三个系统相互配合，共同完成混凝土泵车的工作任务，为施工提供了便利和高效率。

在实际使用中，混凝土泵车的工作原理需要与操作规程相结合，操作人员需要熟练掌握混凝土泵车的工作原理和操作技巧，确保施工安全和效率。

同时，定期对混凝土泵车进行维护保养，保证其各个系统的正常工作，延长设备的使用寿命，为工程施工提供可靠的支持。

综上所述，混凝土泵车的工作原理涉及输送系统、液压系统和动力系统三个部分，这三个系统共同协作，实现了混凝土的输送和分配。

混凝土泵车在施工中发挥着重要作用，对于提高施工效率、保障施工质量具有重要意义。

混凝土泵车的结构与原理一、前言混凝土泵车是一种常见的建筑工程设备，它能够将混凝土从搅拌站输送到施工现场，大大提高了施工效率。

本文将详细介绍混凝土泵车的结构与原理。

二、结构概述混凝土泵车主要由以下几个部分组成：1.底盘：底盘是混凝土泵车的基础部分，它支撑着整个车身。

底盘通常由驾驶室、发动机、传动系统等组成。

2.液压系统：液压系统是混凝土泵车的核心部分，它通过液压油将动力转化为机械能，驱动泵送系统工作。

液压系统由油箱、油泵、液压马达、液压阀等组成。

3.泵送系统：泵送系统是混凝土泵车的主要工作部分，它通过液压系统驱动混凝土泵对混凝土进行输送。

泵送系统通常由液压油缸、液压阀门、输送管道等组成。

4.折叠臂系统：折叠臂系统是混凝土泵车的特有部分，它能够将输送管道折叠起来，方便转移和运输。

折叠臂系统通常由伸缩臂、旋转台、输送管道等组成。

5.电气系统：电气系统是混凝土泵车的控制部分，它通过控制电路控制整个车身的运行和工作。

电气系统包括电控箱、电缆、传感器、开关等。

三、原理介绍混凝土泵车的工作原理分为两个部分，一个是液压系统的工作原理，另一个是泵送系统的工作原理。

1.液压系统的工作原理液压系统是混凝土泵车的核心部分，它通过液压油将动力转化为机械能，驱动泵送系统工作。

液压系统的工作原理如下：（1）液压油的工作原理液压油具有不可压缩性和流动性，它能够将动能通过压力传递到液压缸上，使液压缸产生运动。

（2）液压油的循环液压油从油箱中通过油泵被吸入液压系统中，经过液压阀门的控制进入液压缸中，驱动机械运动。

液压油在液压缸中产生动能后，通过回油管道回流到油箱中，循环使用。

2.泵送系统的工作原理泵送系统是混凝土泵车的主要工作部分，它通过液压系统驱动混凝土泵对混凝土进行输送。

泵送系统的工作原理如下：（1）混凝土泵的工作原理混凝土泵通过柱塞或滑阀将混凝土从料斗中压入输送管道中，再通过管道将混凝土输送到施工现场。

混凝土泵中的柱塞或滑阀通过液压油驱动，产生压力将混凝土推入管道中。

三一混凝土泵车结构认知（01底盘结构）
三一混凝土泵车结构认知（01底盘结构），混凝土泵车在工程建设中有着不可替代的作用，随着需求越来越多，设备的维护保养也要随之跟上节奏，你真的了解你身边的这个大家伙吗？混凝土泵车主要结构分为以下几大部分：底盘、臂架系统、泵送系统、液压系统、电控系统。

本文砼配商城售后服务人员主要介绍第一部分- 底盘结构。

三一混凝土泵车结构认知（01底盘结构），底盘（马克、五十铃、日野、沃尔沃、奔驰、三一自制）
三一混凝土泵车结构认知（01底盘结构），有朋友不禁想问，为什么多数都是进口底盘呢？这里要提到的一点就是，泵送时泵车配件臂架晃动给车辆带来的潜在威胁，试想一下，泵送的同时，由于车辆自身技术结构问题，引起了侧翻或者散架，那是多么的可怕。

这也是由于我国前期汽车制造业技术相对落后造成的，随着国力的增强，技术壁垒不断被攻破，今年三一与中国重汽合作，推出SITRAK
底盘泵车，相信国产的力量，加油！
泵车配件分动箱（行驶和泵送状态的切换机构）
1.联结盘
2.输入轴
3.轴承盖
4.密封圈
5.输入轴轴承
6.气缸
7.空套齿轮
8.离合套
9.拔叉10.过桥轴承11.拔叉杆12.输出轴13.静态封圈14.输出轴轴承15.二轴小轴承16.二轴17.过渡套18.油泵19.联结套(油泵、三轴) 20.三轴21.三轴大轴承22.三轴齿轮23.三轴小轴承24.臂架泵25.二轴齿轮26.挡圈(二轴) 27.二轴大轴承28.一轴挡圈29.箱体30.滚针轴承31.油标
三一混凝土泵车结构认知（01底盘结构），通过操作驾驶室内的操作按钮，可实现开车模式与施工模式的切换。

混凝土泵车结构及工作原理解析一、前言混凝土泵车是一种常用于建筑工地的大型机械设备。

它不仅提高了混凝土施工效率，同时也减轻了工人的劳动强度。

本文将从混凝土泵车的结构、工作原理、操作要点等方面对混凝土泵车进行详细解析。

二、混凝土泵车的结构1、车载部分混凝土泵车的车载部分主要由底盘、前桥、后桥、车架、转向机构、驾驶室等组成。

底盘是混凝土泵车的基础，它承载着整个车辆的重量，并且具有良好的强度和刚性。

前桥和后桥是承载车轮的重要部件，能够支撑车身并转动车轮。

车架是连接底盘和泵车部分的重要部件，具有承载和支撑的作用。

转向机构能够控制车辆的转向方向，驾驶室则是驾驶员进行操作的空间。

2、泵车部分混凝土泵车的泵车部分主要由液压泵、分配阀、油缸、液压油箱、输送管路、输送缸和尾部支架等组成。

液压泵是泵车的动力来源，它能够将液压油转换为机械能，驱动液压油缸和输送缸等部件工作。

分配阀能够控制液压油的流向，实现混凝土的输送和分配。

油缸能够产生一定的力量，用于推动输送缸进行混凝土的输送。

输送管路则是将混凝土从泵车输送到使用地点的管道，输送缸则是将混凝土压入输送管路中。

尾部支架则是泵车在工作时的固定支架，能够稳定泵车的位置。

三、混凝土泵车的工作原理混凝土泵车通过液压系统将液压油转换为机械能，将混凝土从车辆内部输送到使用地点。

具体工作原理如下：1、混凝土的输送混凝土泵车的液压泵将液压油转换为机械能，驱动油缸将液压油转化为推动力，推动输送缸将混凝土从泵车内部输送到输送管路中。

输送缸通过一定的压力将混凝土压入输送管路中，最终将混凝土输送到使用地点。

2、混凝土的分配混凝土泵车的分配阀能够控制液压油的流向，实现混凝土的分配。

当混凝土到达使用地点时，分配阀将液压油分配到相应的输送缸中，控制输送缸的活塞运动，将混凝土分配到需要的位置。

3、尾部支架的固定混凝土泵车在工作时需要保持稳定的位置，避免因车辆晃动而影响施工效果。

尾部支架通过液压油缸产生力量，将支架固定在地面上，保持泵车的稳定位置。

混凝土泵车的型号及规格一、引言混凝土泵车是一种重要的工程机械，广泛用于建筑施工中。

本文将介绍混凝土泵车的型号及规格，以便用户选择合适的设备。

二、混凝土泵车的分类混凝土泵车根据结构和使用方式的不同，可以分为以下几类：1.车载式混凝土泵车：该类泵车通常采用汽车底盘，可以在路面行驶，适用于城市建设等工程。

2.拖式混凝土泵车：该类泵车具有灵活性强、易于移动的优点，适用于大型工地等现场建设。

3.静液压式混凝土泵车：该类泵车通常不带车身，可以放在地面或建筑物内部，适用于难以进入的建筑物或狭小的施工场地。

三、混凝土泵车的型号及规格1.车载式混凝土泵车车载式混凝土泵车通常采用汽车底盘，根据不同的泵送高度和泵送距离，可分为以下几类：1.1 23米车载式混凝土泵车泵送高度：23米泵送距离：水平距离150米，垂直距离80米发动机功率：132KW油箱容量：400L1.2 37米车载式混凝土泵车泵送高度：37米泵送距离：水平距离200米，垂直距离120米发动机功率：176KW油箱容量：400L1.3 48米车载式混凝土泵车泵送高度：48米泵送距离：水平距离280米，垂直距离160米发动机功率：220KW油箱容量：600L2.拖式混凝土泵车拖式混凝土泵车通常采用拖车式底盘，根据不同的泵送高度和泵送距离，可分为以下几类：2.1 36米拖式混凝土泵车泵送高度：36米泵送距离：水平距离150米，垂直距离80米发动机功率：132KW油箱容量：400L2.2 42米拖式混凝土泵车泵送高度：42米泵送距离：水平距离200米，垂直距离120米发动机功率：176KW油箱容量：400L2.3 56米拖式混凝土泵车泵送高度：56米泵送距离：水平距离280米，垂直距离160米发动机功率：220KW油箱容量：600L3.静液压式混凝土泵车静液压式混凝土泵车通常不带车身，根据不同的泵送高度和泵送距离，可分为以下几类：3.1 20米静液压式混凝土泵车泵送高度：20米泵送距离：水平距离150米，垂直距离80米发动机功率：132KW油箱容量：400L3.2 28米静液压式混凝土泵车泵送高度：28米泵送距离：水平距离200米，垂直距离120米发动机功率：176KW油箱容量：400L3.3 32米静液压式混凝土泵车泵送高度：32米泵送距离：水平距离280米，垂直距离160米发动机功率：220KW油箱容量：600L四、混凝土泵车的选购要点在选购混凝土泵车时，应注意以下几个方面：1.泵送高度和泵送距离符合工程要求。

混凝土泵车结构原理混凝土泵车是一种常用于建筑工程中的设备，主要用于输送混凝土。

其结构原理相对复杂，需要深入了解才能更好地使用和维护。

本文将从混凝土泵车的工作原理、结构组成、液压系统、电气系统、润滑系统等方面进行详细介绍。

一、混凝土泵车的工作原理混凝土泵车的工作原理是将混凝土从搅拌站输送到工地，并将其泵送到施工现场。

混凝土泵车由车架、转塔、泵送系统、液压系统、电气系统和润滑系统等组成。

其工作原理可以分为以下四个步骤：1. 混凝土进料混凝土从搅拌站输送到车辆上，经过混凝土进料管进入泵送系统。

进料管的长度和直径会影响混凝土的输送效率。

同时，进料管的材质也需要具备一定的耐磨性和耐腐蚀性，以保证混凝土的输送质量。

2. 混凝土泵送混凝土泵送是混凝土泵车的核心工作。

混凝土泵车通过液压系统驱动柱塞泵或齿轮泵将混凝土泵送到施工现场。

柱塞泵的泵送效率高，适用于高层建筑和长距离输送。

而齿轮泵的泵送效率低，适用于短距离输送。

3. 转塔旋转转塔是混凝土泵车的重要组成部分，通过液压系统驱动转塔的旋转，使混凝土泵送到施工现场的范围更广。

同时，转塔还可以控制混凝土泵送的方向和高度，提高施工效率。

4. 液压系统控制混凝土泵车的液压系统控制混凝土的泵送、转塔的旋转和其他操作。

液压系统由油箱、油泵、液压缸、阀门和油管等组成。

混凝土泵车的液压系统需要保证系统的可靠性和稳定性，以保障工作效率和安全性。

二、混凝土泵车的结构组成混凝土泵车的结构组成主要包括车架、转塔、泵送系统、液压系统、电气系统和润滑系统等。

下面将对每个组成部分进行详细介绍：1. 车架车架是混凝土泵车的主体，其承载着整个设备的重量。

车架通常采用钢制结构，具有较强的承载能力和稳定性。

同时，车架还需要具备一定的防护能力，以保障设备在工作过程中的安全性。

2. 转塔转塔是混凝土泵车的核心部件，其主要作用是控制混凝土的泵送方向和高度。

转塔由转台、转臂和折叠臂等组成，可以实现360度的旋转和180度的折叠。

混凝土泵车工作原理一、前言混凝土泵车是一种现代化的施工设备，它可以将混凝土高效地输送到施工现场，大大提高了施工效率。

混凝土泵车是由底盘、臂架、液压系统、混凝土输送管道等组成的。

本文将详细介绍混凝土泵车的工作原理。

二、混凝土泵车的结构混凝土泵车主要由底盘、臂架、液压系统、混凝土输送管道等组成。

1.底盘底盘是混凝土泵车的主要支撑结构，它包括车架、发动机、行驶系统、转向系统等。

车架是混凝土泵车的主要支撑结构，它由主梁、副梁、横梁等组成。

发动机是混凝土泵车的动力来源，它通常采用柴油发动机。

行驶系统包括驱动轴、转向轴、悬挂系统等。

转向系统包括转向机构、转向间隙、转向油缸等。

2.臂架臂架是混凝土泵车的主要工作部件，它包括液压系统、臂架结构、支撑系统等。

液压系统是混凝土泵车的主要动力来源，它可以提供足够的液压功率以实现混凝土泵车的正常工作。

臂架结构包括主臂、次臂、伸缩臂等。

支撑系统包括前支撑、后支撑、侧支撑等。

3.液压系统液压系统是混凝土泵车的主要动力来源，它包括液压泵、液压马达、液压缸等。

液压泵是混凝土泵车的主要液压动力，它可以将液压油从油箱中吸入，然后将其压缩并输送到液压缸中。

液压马达是混凝土泵车的主要驱动力，它可以将液压油转换为机械动力，以驱动混凝土泵车的各个部件。

4.混凝土输送管道混凝土输送管道是混凝土泵车的主要输送部件，它包括输送管、弯头、减震器等。

输送管是混凝土泵车的主要输送管道，它通常采用高强度合金钢制作。

弯头是混凝土泵车输送管道的主要连接部件，它可以将输送管连接起来，并使其能够弯曲以适应不同的施工场地。

减震器可以减少混凝土泵车在工作时的振动和冲击。

三、混凝土泵车的工作原理混凝土泵车的工作原理是将混凝土通过液压系统输送到输送管道中，然后将其输送到施工现场。

1.混凝土泵车的起重与伸缩混凝土泵车在工作前需要进行起重和伸缩，以确保其能够正常工作。

起重时，混凝土泵车的臂架需要抬起并固定在车身上。

伸缩时，混凝土泵车的臂架需要向前伸展，并将混凝土输送管道连接到臂架的末端。
