ATV212变频器简单全参数设置

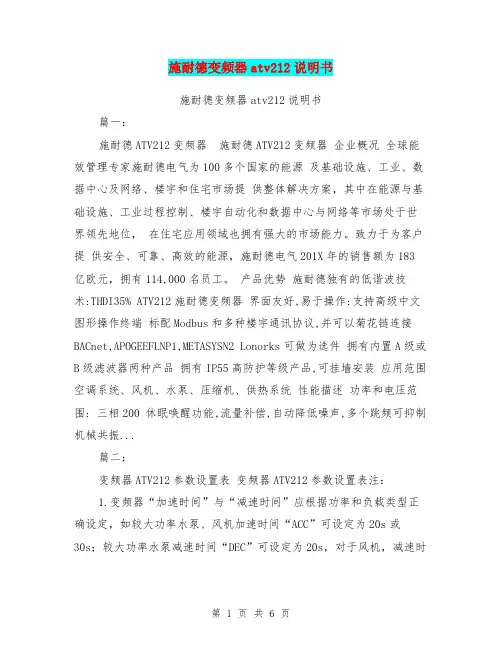

施耐德变频器atv212说明书施耐德变频器atv212说明书篇一：施耐德ATV212变频器施耐德ATV212变频器企业概况全球能效管理专家施耐德电气为100多个国家的能源及基础设施、工业、数据中心及网络、楼宇和住宅市场提供整体解决方案，其中在能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于世界领先地位，在住宅应用领域也拥有强大的市场能力。

致力于为客户提供安全、可靠、高效的能源，施耐德电气201X年的销售额为183亿欧元，拥有114,000名员工。

产品优势施耐德独有的低谐波技术:THDI35% ATV212施耐德变频器界面友好,易于操作:支持高级中文图形操作终端标配Modbus和多种楼宇通讯协议,并可以菊花链连接BACnet,APOGEEFLNP1,METASYSN2 Lonorks可做为选件拥有内置A级或B级滤波器两种产品拥有IP55高防护等级产品,可挂墙安装应用范围空调系统、风机、水泵、压缩机、供热系统性能描述功率和电压范围: 三相200 休眠唤醒功能,流量补偿,自动降低噪声,多个跳频可抑制机械共振...篇二：变频器ATV212参数设置表变频器ATV212参数设置表注：1.变频器“加速时间”与“减速时间”应根据功率和负载类型正确设定，如较大功率水泵、风机加速时间“ACC”可设定为20s或30s；较大功率水泵减速时间“DEC”可设定为20s，对于风机，减速时间“DEC”可采用变频器的默认值，也可设定为0，或较小的值，如1。

Cn0d参数用于设置变频器起停信号来源，默认值为“0”，即通过端子来控制变频器的起停。

此参数应关注。

如果此参数设置与实际起停信号不匹配，变频器不会工作。

3.Fn0d参数用于设置变频器频率控制来源，默认值为“1”，即通过VIA控制变频器运行频率，对变频器进行调速。

此参数应关注，如果此参数设置与实际频率控制来源不匹配，变频器不能调速。

4.未接电机调试时可设为0（输出缺相保护禁止）。

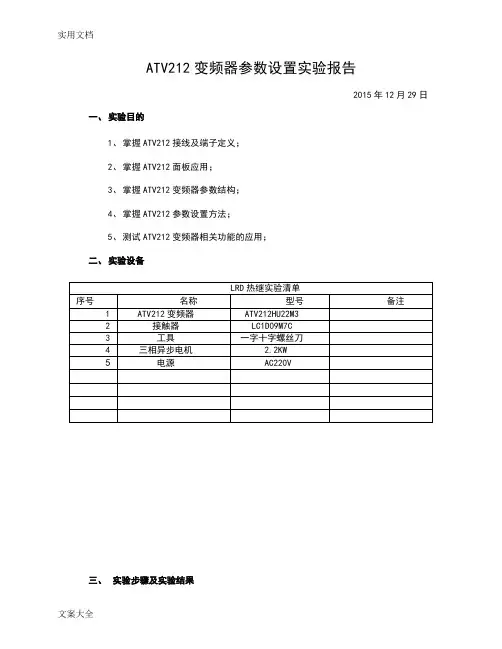

ATV212变频器参数设置实验报告2015年12月29日一、实验目的1、掌握ATV212接线及端子定义；2、掌握ATV212面板应用；3、掌握ATV212变频器参数结构；4、掌握ATV212参数设置方法；5、测试ATV212变频器相关功能的应用；二、实验设备三、实验步骤及实验结果1、ATV212接线控制及端子定义说明ATV212主回路接线如下图：ATV212端子定义如下表：2、简单起动简单起动菜单选择标准起/停宏实验：设置TYP=3 、 AU4=0按MODE键致 PRG灯亮进入编程模式。

找到TYP参数改为3，找到AU4参数改为0。

通过设置参数 AU4，可以将 ATV 212 变频器设置为四种常用控制方案。

3、输入电机铭牌按MODE键致PRG灯亮进入编程模式。

AUF---ENT 按向下箭头找到ULU、UL、THr 、F415、 F416 依次按电机铭牌设置。

4、输入电机热保护电流设置保护值THR= 100%5、设置菜单设置”自动直流注入电流1”为电机额定电流按MODE键致PRG灯亮进入编程模式。

在PRG模式下 AUF---ENT键找到以下设置：按向下箭头找到F251 设置F251=100%6、电机控制设置电机电流限幅 (2 倍额定电流)在PRG模式下 AUF---ENT键找到以下设置：设置F601=110% 最大值。

7、I/O配置监输入/输出设置菜单，将R2分配为变频器运行,并且当变频器停止后保持1S,然后放开。

AUF---IO---向下箭头找到以下参数设置。

设置 F130=4 F146=1S8、起动电机LI2设为反转AI1给定AO1 指示电机频率AUF---IO---向下箭头找到以下参数设置。

设置：F111 =3 Fnod=1 FNSL=08、应用功能菜单怎样将面板的给定和来自AI1的给定叠加 ATV212无求和功能。

9、验证功能监视菜单检查输入输出根据以下步骤可实现参数的监视：10、监视菜单最顶上一行的显示设置：F710=2 监视电机电流。

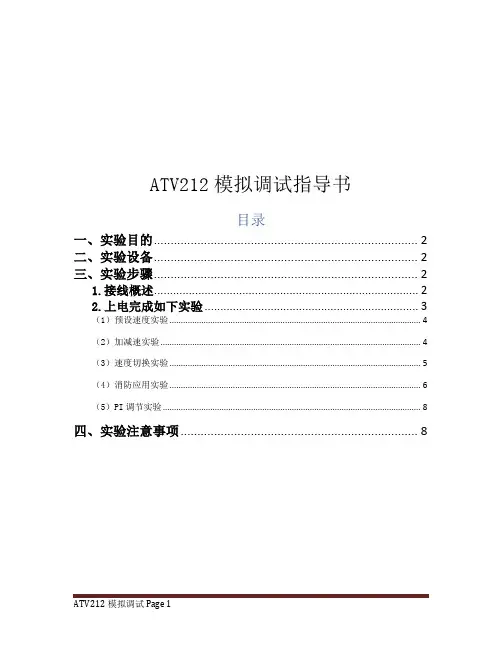

ATV212模拟调试指导书目录一、实验目的 (2)二、实验设备 (2)三、实验步骤 (2)1.接线概述 (2)2.上电完成如下实验 (3)（1）预设速度实验 (4)（2）加减速实验 (4)（3）速度切换实验 (5)（4）消防应用实验 (6)（5）PI调节实验 (8)四、实验注意事项 (8)一、实验目的1、掌握ATV212变频器预设速度的功能2、掌握ATV212变频器加减速的功能3、掌握ATV212变频器速度给定切换的功能4、掌握ATV212变频器消防应用的功能5、掌握ATV212变频器PI调节的功能二、实验设备变频器ATV21H075M3X一台、小电机一台、两个电位计分别接到VIA、VIB、CC、PP 上，F、R、RES端子为逻辑输入端子，三、实验步骤1.控制端子布局及功能介绍两个电位计分别接到VIA、VIB、CC、PP上；F、R、RES端子为逻辑输入端子，在源型模式下，F、R、RES端子与P24短接可以激活相应端子定义的功能。

ATV212控制端子的布局图如下：ATV212控制端子的功能表如下：2.实验操作（1）预设速度实验1.能够正转，并有七级速度：6Hz，10HZ，16Hz，26Hz，36Hz，42HZ，48HZ。

端子采用R，RES，VIA三个端子；2. 加减速斜坡时间分别1S，3S；3.电机电流0.9A，额定电压380V，额定转速1482转/分；4.RY-RC接点，在20HZ时动作。

实验解答：预置速度控制仅在变频器处于逻辑输入控制([ 命令模式 ] (Cnod) = 0) 时才有效。

对于 1 个预置速度，应将 1 个逻辑输入定义为功能6。

对于最多3个预置速度，应将2个逻辑输入分别定义为功能 6和7。

对于最多7个预置速度，应将3个逻辑输入分别定义为功能 6，7和8。

首先按mode键，将变频器切换在PRG模式下，对变频器恢复出厂设置typ=3；设置F109=2（F109定义VIA端子的输入功能），定义VIA为逻辑输入 - 源（正逻辑）；当将 VIA 配置为逻辑输入时，应确保将主控制板上的开关 SW100 拨至 V（电压）档位。

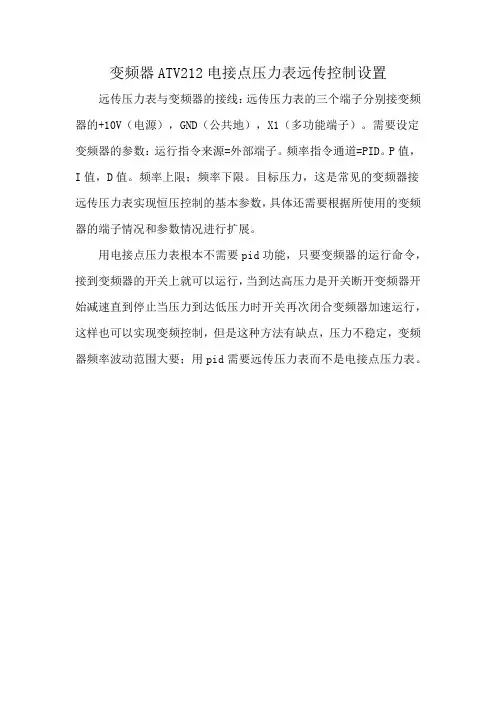

变频器ATV212电接点压力表远传控制设置
远传压力表与变频器的接线：远传压力表的三个端子分别接变频器的+10V（电源），GND（公共地），X1（多功能端子）。

需要设定变频器的参数：运行指令来源=外部端子。

频率指令通道=PID。

P值，I值，D值。

频率上限；频率下限。

目标压力，这是常见的变频器接远传压力表实现恒压控制的基本参数，具体还需要根据所使用的变频器的端子情况和参数情况进行扩展。

用电接点压力表根本不需要pid功能，只要变频器的运行命令，接到变频器的开关上就可以运行，当到达高压力是开关断开变频器开始减速直到停止当压力到达低压力时开关再次闭合变频器加速运行，这样也可以实现变频控制，但是这种方法有缺点，压力不稳定，变频器频率波动范围大要；用pid需要远传压力表而不是电接点压力表。

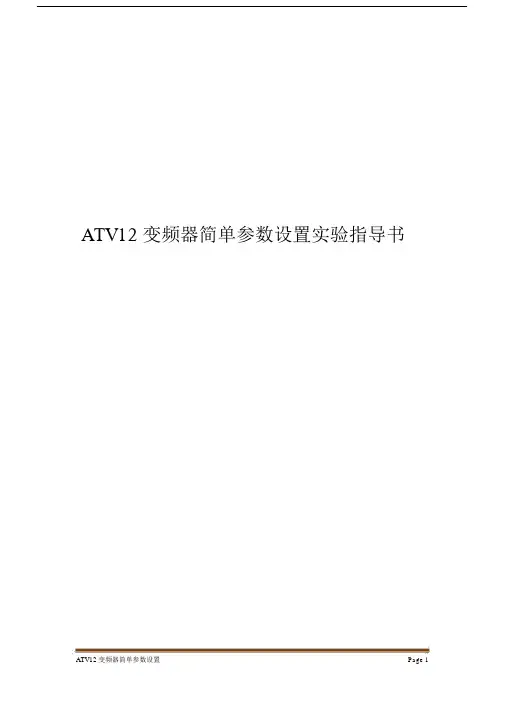

ATV12变频器简单参数设置实验指导书目录一、实验目的 (3)二、实验设备 (3)三、实验步骤 (3)1. 面板操作说明 (3)2. 变频器显示状态解释 (4)3. 简单启动参数设置 (4)4.I/O配置、监视 (5)5. 出厂设置 (5)四、实验结果 (6)五、实验注意事项 (6)一、实验目的通过进行 ATV12变频器简单参数设置实验，熟悉 ATV12参数结构，掌握 ATV12面板操作方法，积累ATV12实际操作经验。

二、实验设备1.实验器件ATV12H018M22.实验工具万用表、螺丝刀三、实验步骤1.面板操作说明2.变频器显示状态解释3.简单启动参数设置① 实验要求：1、选择起动 / 停止宏；2、输入电机铭牌参数；3、输入电机热保护电流。

② 实验步骤：1.按一下导航旋钮进入主菜单；旋转导航旋钮可切换REF、NON、CONF模式。

在 CONF模式下按一下导航按钮找 CFG，将 CFG设置为 STS(起动 / 停止宏 ) ，按导航旋钮 2S 保存，按退出键退出到主菜单界面；2.逐次进入 CONF-FULL-DRC找-到电机控制菜单，依次找到“ 标准电机频率BFR”、“电机额定功率 NPR”、“电机额定电压 UNS”、“电机额定电流NCR”、“电机额定频率 FRS”、“电机额定速度 NSP”，输入电机额定参数并按导航旋钮保存；3.逐次进入 CONF-FULL-FLT-THT找到电机热保护菜单，依次找到“电机热电流 ITH”、“电机热保护类型 THT”、“过载故障管理 OLL”、“电机热状态记忆 NTN”，更改需要的设置并按导航旋钮保存。

4.I/O 配置、监视① 实验要求：1、将 LI2 设置为反转；2、将 AI1 设置为 4-20mA信号输入；3、将 AO1设置为指示电机频率，信号类型为4-20mA；4、到监视菜单查看逻辑输入、模拟量输入状态；② 实验步骤：1、逐次进入 CONF-FULL-FUN“-功能菜单”，在功能菜单中找RRS，将其设置为“ L2H”；2、逐次进入 CONF-FULL-IO-AI1-“AI1 配置菜单”，并进入该菜单，将AI1T设置为“ 0A”、CRL1设置为“ 4mA”、 CRH1设置为“ 20mA”；3、CONF-FULL-IO-AO1找-到“ AO1配置菜单”，并进入该菜单，将AO1设置为“ OFR”、AO1T设置为“ 4A”；4、MON-NAI- “维护菜单”，进入该菜单， LISI 对应逻辑输入的状态LI1 -LI45.出厂设置① 实验要求：将所有参数恢复出厂设置；②实验步骤： CONF-FCS找-到“出厂 / 恢复客户参数设置” ，并进入该菜单，将其设置为“ INI ”并按导航旋钮 2S；四、实验结果实验者通过进行 ATV12变频器简单参数设置实验，会对ATV12参数结构有更形象的认识，熟悉ATV12面板操作，积累ATV12变频器参数设置实际经验。

A T V施耐德变频器参数设置简易集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]A T V312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程)CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）。

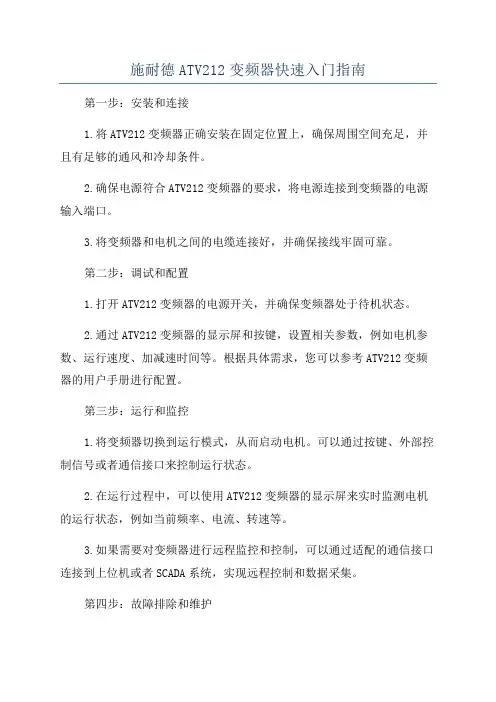

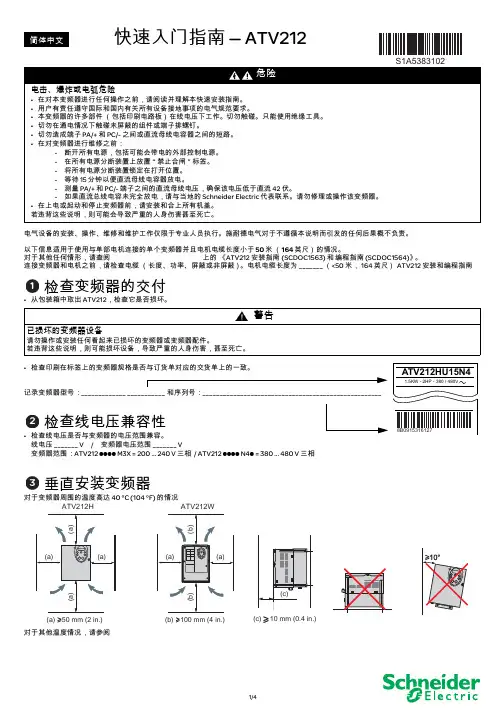

施耐德ATV212变频器快速入门指南第一步：安装和连接1.将ATV212变频器正确安装在固定位置上，确保周围空间充足，并且有足够的通风和冷却条件。

2.确保电源符合ATV212变频器的要求，将电源连接到变频器的电源输入端口。

3.将变频器和电机之间的电缆连接好，并确保接线牢固可靠。

第二步：调试和配置1.打开ATV212变频器的电源开关，并确保变频器处于待机状态。

2.通过ATV212变频器的显示屏和按键，设置相关参数，例如电机参数、运行速度、加减速时间等。

根据具体需求，您可以参考ATV212变频器的用户手册进行配置。

第三步：运行和监控1.将变频器切换到运行模式，从而启动电机。

可以通过按键、外部控制信号或者通信接口来控制运行状态。

2.在运行过程中，可以使用ATV212变频器的显示屏来实时监测电机的运行状态，例如当前频率、电流、转速等。

3.如果需要对变频器进行远程监控和控制，可以通过适配的通信接口连接到上位机或者SCADA系统，实现远程控制和数据采集。

第四步：故障排除和维护1.如果在使用过程中发生故障，可以通过ATV212变频器的故障代码和显示屏上的提示来排除故障。

2.根据故障代码，查阅ATV212变频器的用户手册，了解故障原因和解决方法。

3.在维修和保养变频器时，应注意关闭电源，并按照ATV212变频器的维护手册进行操作。

总结：以上就是施耐德ATV212变频器的快速入门指南。

通过正确的安装和连接、合理的调试和配置、有效的运行和监控，以及及时的故障排除和维护，您可以充分利用ATV212变频器的功能，提高工业自动化系统的性能和效率。

如果您对特定的应用和参数设置有更多疑问，建议查阅施耐德ATV212变频器的用户手册或者寻求专业技术人员的帮助。

ATV施耐德变频器参数设置ATV312施耐德变频器参数设置MODE ---模式切换ESC ---退出键盘中间---进入/确认RUN ---运行STOP RESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE 键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr （电机额定电流）bFr （电机标准频率）nSP （电机额定转速）UnS （电机额定电压）2、SEt---ItH 电机热电流(按电机额定电流倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5 故障复位点一、面板操作1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---LOC （本地）FrI---AIUIrOt--dFr 电机正转（drs ，电机反正）2、rEF---AIUI 运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---tEr （端子控制）FrI---AIUI2、rEF---AIUI 运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA (AI3 端子控制)1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SECdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O- --- CrL3 控制最小值（计算公式：16÷40x压力+4 ，40是传感器量程)CrH3 控制最大值（对应13-18MPa，稳定在15，16MPa）AOIt-- 4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC --- FCS ---InI （按键盘中间2秒，切换到no)。

顺丰杭州项目（伸缩皮带机）
ATV312参数设置
1．变频器逻辑输入配置开关置于CLI位置
2．变频器显示器和按键的功能
3．变频器菜单结构
在7段显示中，菜单以及子菜单后面的破折号是用来把它们和参数代码区别开。

例如：[ 应用功能](FUn-) 菜单，[加速](ACC) 参数。

慢速使用变频器面板虚拟电位计（变频器导航旋钮）AIV1，正常使用多段速SP2，快速使用多段速SP4
卸车伸缩皮带机多段速选择：旋转控制柜上慢-正常-快选择开关SA1旋钮于慢位置，皮带机低速运行，使用变频器面板虚拟电位计（变频器导航旋钮）AIV1设定的频率运行；旋钮于中速位置，使用变频器参数中SP2设置的频率运行；旋钮于快位置，使用变频器参数中SP4设置的频率运行。

装车皮带机多段速选择：使用控制柜本地选择开关选择速度，同卸车伸缩皮带机；使用上位机ASI模块选择速度时，旋转控制柜上慢-正常-快选择开关SA1旋钮于慢位置，由ASI模块速度信号组合对应AIV1、SP2、SP3、SP4四种速度。

A T V312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程)CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC---FCS---InI（按键盘中间2秒，切换到no)。

施耐德变频器atv212说明书施耐德变频器atv212说明书篇一：施耐德ATV212变频器施耐德ATV212变频器企业概况全球能效管理专家施耐德电气为100多个国家的能源及基础设施、工业、数据中心及网络、楼宇和住宅市场提供整体解决方案，其中在能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于世界领先地位，在住宅应用领域也拥有强大的市场能力。

致力于为客户提供安全、可靠、高效的能源，施耐德电气201X年的销售额为183亿欧元，拥有114,000名员工。

产品优势施耐德独有的低谐波技术:THDI35% ATV212施耐德变频器界面友好,易于操作:支持高级中文图形操作终端标配Modbus和多种楼宇通讯协议,并可以菊花链连接BACnet,APOGEEFLNP1,METASYSN2 Lonorks可做为选件拥有内置A级或B级滤波器两种产品拥有IP55高防护等级产品,可挂墙安装应用范围空调系统、风机、水泵、压缩机、供热系统性能描述功率和电压范围: 三相200 休眠唤醒功能,流量补偿,自动降低噪声,多个跳频可抑制机械共振...篇二：变频器ATV212参数设置表变频器ATV212参数设置表注：1.变频器“加速时间”与“减速时间”应根据功率和负载类型正确设定，如较大功率水泵、风机加速时间“ACC”可设定为20s或30s；较大功率水泵减速时间“DEC”可设定为20s，对于风机，减速时间“DEC”可采用变频器的默认值，也可设定为0，或较小的值，如1。

Cn0d参数用于设置变频器起停信号来源，默认值为“0”，即通过端子来控制变频器的起停。

此参数应关注。

如果此参数设置与实际起停信号不匹配，变频器不会工作。

3.Fn0d参数用于设置变频器频率控制来源，默认值为“1”，即通过VIA控制变频器运行频率，对变频器进行调速。

此参数应关注，如果此参数设置与实际频率控制来源不匹配，变频器不能调速。

4.未接电机调试时可设为0（输出缺相保护禁止）。

ATV212异步电机变频器编程手册09/2011S C D O C 1564关于本书关于本书概览文档范围本文档的目的是：•帮助您设置变频器，•向您展示如何对本变频器进行编程，•向您展示不同的菜单、模型和参数，•帮助您维护和诊断。

有效性说明本文档适用于 ATV212 变频器。

相关文档您可以从我们的网站下载这些技术资料的最新版本以及其他技术信息。

文档标题文档参考号ATV212 Quick Start （ATV212 快速入门）S1A53831ATV212 Installation manual （ATV212 安装手册）SCDOC1563ATV212 Modbus manual （ATV212 Modbus 手册）S1A53844ATV212 BACnet manual （ATV212 BACnet 手册）S1A53845ATV212 Metasys N2 manual （ATV212 Metasys N2 手册）S1A53846ATV212 Apogée FLN P1 manual （ATV212 Apogée FLN P1 手册）S1A53847ATV212 LonWorks manual （ATV212 LonWorks 手册）S1A53848Multiloader manual （Multiloader 手册）BBV48778SoMove Mobile manual （SoMove Mobile 手册）S1A51444ATV212 其他选件手册：参见目录安全信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5关于本书. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13第 1 章设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15变频器安装步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16第 2 章概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17出厂配置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18初步建议. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19集成显示面板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20监视模式. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22运行模式. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25编程模式. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25菜单导航. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26子菜单. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32图形显示选件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33查找本文档中的参数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35检测故障屏幕 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35预警屏幕. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36Modbus 通讯状态. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36PCSoft 软件工作台. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37参数表的结构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38在变频器运行期间不能被修改的参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39常用控制方案 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40变频器操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47编程. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55第 3 章快捷菜单. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57快捷菜单 AuF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58第 4 章编程参数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63参数复位. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64宏编程 (AU4) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65参数锁定. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66子菜单 AUF (F738) 显示. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66第 5 章电机控制参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67电机控制模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68其他电机控制模式参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70电机调整. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72自整定. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73专家参数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74电源电压校正和电机电压限制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75第2电机控制参数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76目录第 6 章电机控制参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79第 7 章应用参数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83应用参数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84跳频 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89直流注入制动参数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90第 8 章输入/输出控制参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .91逻辑输入功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92逻辑输入功能兼容性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99继电器输出功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100模拟输入功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106模拟输出功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107模拟输入调节 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108有效的逻辑功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114预置速度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114+/- 速度控制参数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115风阀控制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118第 9 章显示参数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .121显示参数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122第 10 章检测故障管理参数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .125延时 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127飞车启动 (F301). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128过转矩检测 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134避免有害的过电压和输入相检测故障 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135电机过载特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136第 11 章串行通讯参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .139 ATV212 变频器与主控制器之间的网络通讯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140数据结构参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142第 12 章速度给定等级控制的启动/停止控制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .145概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146第 13 章降速控制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .147降速控制原则 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148诊断和故障检修. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149第 14 章诊断和故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .151检测故障状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152报警状态. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156预警条件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157清除检测到的故障. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158附录. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159第 15 章转换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .161从 ATV21 到 ATV212 的转换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162第 16 章参数复位表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .163不随复位类型变化的参数值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164根据复位类型变化的参数值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168随变频器型号变化但不随复位类型变化的参数值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169根据变频器额定而不是复位类型变化的参数值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170设置变频器安装步骤概述概述2本章内容本章包含下列主题：主题页码出厂配置18初步建议19集成显示面板20监视模式22运行模式25编程模式25菜单导航26子菜单32图形显示选件33查找本文档中的参数35检测故障屏幕35预警屏幕36Modbus 通讯状态36PCSoft 软件工作台37参数表的结构38在变频器运行期间不能被修改的参数39常用控制方案40变频器操作47概述出厂配置变频器出厂设置ATV212 的出厂设置用于最常见的工作条件：z[电机控制模式](Pt)：[可变转矩] (Pt = 1)。

ATV施耐德变频器参数设置简易ATV312施耐德变频器参数设置MODE ---模式切换ESC ---退出键盘中间 ---进入/确认RUN ---运行STOP RESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE 键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC 退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr （电机额定电流）bFr （电机标准频率）nSP （电机额定转速）UnS （电机额定电压）2、SEt---ItH 电机热电流 (按电机额定电流1.2倍设置)HSP 上限频率 (默认50HZ,电机是60HZ 的要设置60HZ) 3、FLt---rsf---LI5 故障复位点一、面板操作1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---LOC （本地）FrI---AIUIrOt--dFr 电机正转（drs ，电机反正）2、rEF---AIUI 运行频率 (100对应HSP 设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---tEr （端子控制）FrI---AIUI 2、rEF---AIUI 运行频率(100对应HSP 设置频率,50/60HZ)三、压力传感器控制4-20mA (AI3 端子控制)1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SECdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O- --- CrL3 控制最小值9.2 （计算公式：16÷40x 压力+4 ，40是传感器量程) CrH3 控制最大值 11.2 （9.2-11.2对应 13-18MPa ，稳定在15，16MPa ） AOIt-- 4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC --- FCS ---InI （按键盘中间2秒，切换到no)。

施耐德变频器at‎v212说明书‎施耐德变频器at‎v212说明书‎篇一：‎施耐德ATV2‎12变频器施‎耐德ATV212‎变频器企业概况‎全球能效管理专‎家施耐德电气为1‎00多个国家的能‎源及基础设施、‎工业、数据中心及‎网络、楼宇和住宅‎市场提供整体解‎决方案，其中在能‎源与基础设施、工‎业过程控制、楼宇‎自动化和数据中心‎与网络等市场处于‎世界领先地位，‎在住宅应用领域也‎拥有强大的市场能‎力。

致力于为客户‎提供安全、可靠‎、高效的能源，施‎耐德电气201X‎年的销售额为18‎3亿欧元，拥有1‎14,000名员‎工。

产品优势‎施耐德独有的低谐‎波技术:THDI‎35% ATV2‎12施耐德变频器‎界面友好,易于‎操作:支持高级中‎文图形操作终端‎标配Modbus‎和多种楼宇通讯协‎议,并可以菊花链‎连接BACnet‎,APOGEEF‎L NP1,MET‎A SYSN2 L‎o norks可做‎为选件拥有内置‎A级或B级滤波器‎两种产品拥有I‎P55高防护等级‎产品,可挂墙安装‎应用范围空调‎系统、风机、水泵‎、压缩机、供热系‎统性能描述功‎率和电压范围: ‎三相200 休眠‎唤醒功能,流量补‎偿,自动降低噪声‎,多个跳频可抑制‎机械共振...‎篇‎二：变频‎器ATV212参‎数设置表变频器‎A TV212参数‎设置表注：‎ 1.变频器“‎加速时间”与“减‎速时间”应根据功‎率和负载类型正确‎设定，如较大功率‎水泵、风机加速时‎间“ACC”可设‎定为20s或30‎s；较大功率水泵‎减速时间“DEC‎”可设定为20s‎，对于风机，减速‎时间“DEC”可‎采用变频器的默认‎值，也可设定为0‎，或较小的值，如‎1。

‎C n0d参数用于‎设置变频器起停信‎号来源，默认值为‎“0”，即通过端‎子来控制变频器的‎起停。

此参数应关‎注。

如果此参数设‎置与实际起停信号‎不匹配，变频器不‎会工作。

‎3.Fn0d参‎数用于设置变频器‎频率控制来源，默‎认值为“1”，即‎通过VIA控制变‎频器运行频率，对‎变频器进行调速‎。

变频器设置ATV12&ATV312&ATV302(xxxxxx科技)一、ATV121、给定通道和命令通道给定通道是指速度大小的来源；命令通道是指起动/停止命令的来源。

给定通道可以有三种选择：端子排上的模拟量(AI1)、自带的面板电位计(AIU1)、通讯端口(ndb)命令通道可以有三种选择：端子排上的数字量输入点(tEr)、自带的面板按键RUN/STOP(LOC)、通讯端口(ndb)注意：ATV12的给定通道和命令通道可以分开修改，有如下八种组合选择：A、端子起停+模拟量调速B、自带面板按钮起停+自带面板电位计调速C、端子起停+自带面板电位计调速D、自带面板按钮起停+模拟量调速E、端子起停+通讯调速F、自带面板起停+通讯调速G、通讯起停+模拟量调速H、通讯起停+自带面板调速更改步骤：改给定通道：按ENT键（面板自带白色旋钮，以下同）---转动ENT键到COnF---按ENT进入---转动ENT找到FULL---按ENT键进入---转动ENT找到CtL ---按ENT进入---转动ENT键找到CHCF---按ENT进入---转动ENT改为SEP并按ENT 确认---按ESC一次退到上一级---转动ENT找到Fr1---按ENT进入后选择想要的通道代码后按ENT确认。

（AIUI表示用面板自带电位计；AI1表示端子排上的模拟量端口；ndb表示通讯控制）改命令通道：按ENT键---转动ENT键到COnF---按ENT进入---转动ENT找到FULL---按ENT键进入---转动ENT找到CtL---按ENT进入---转动ENT键找到CHCF---按ENT进入---转动ENT改为SEP并按ENT确认---按ESC一次退到上一级---转动ENT找到Cd1---按ENT进入后选择想要的通道代码后按ENT确认。

（LOC表示用面板自带的RUN/STOP按键；tEr表示端子排上的数字量输入点；ndb表示通讯控制）2、高速频率/低速频率/加速时间/减速时间改低速频率：按ENT键---转动ENT键到COnF---按ENT进入找到LSP---按ENT进入后转动ENT键修改为所要的数值后再按ENT确认。
