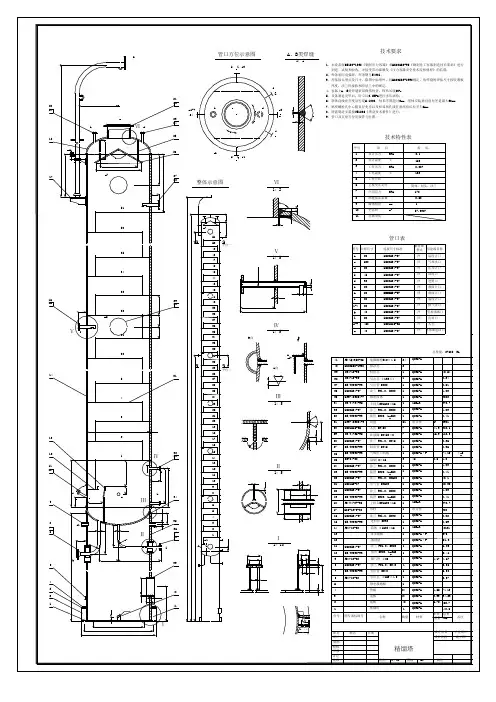

精馏塔的结构简图
- 格式:doc
- 大小:1.18 MB
- 文档页数:2
设计数量职务姓名日期制图校核审核审定批准比例图幅1∶20A1版次设计项目设计阶段毕业设计施工图精馏塔重量(Kg)单件总重备注件号图号或标准号名称材料12345基础环筋板盖板垫板静电接地板14824241Q235-A Q235-A Q235-A Q235-A Q235-A Q235-A Q235-A Q235-A Q235-A Q235-A Q235-A Q235-A·F 16MnR Q235-A 67891011121314151617JB4710-92GB/T3092-93HG20594-97JB4710-92GB/T3092-93HG20594-97JB4710-92GB/T3092-93HG20594-97HG5-1373-80引出孔 φ159×4.5引出管 DN40法兰 PN1.0,DN40排气管 φ80接管 DN20,L=250法兰 PN1.0,DN20液封盘塔釜隔板筒体 φ1600×16进料管 DN32法兰 PN1.0,DN32吊柱111411111111 6.723.931.55322.794.2374.19140.62.975.382.364.671.170.411.0321.9376181210.692.02380Q235-A·F Q235-A 1111111311177511组合件16MnR Q235-A Q235-A Q235-A Q235-A Q235-A Q235-A 45Q235-A·F Q235-A Q235-A Q235-A Q235-A 组合件Q235-A 111111224Q235-A 16MnR Q235-A Q235-A Q235-A Q235-A Q235-A181920212223242526272829303132333435363738394041扁钢 8×16HG20594-97HG20594-97HG20594-97HG20594-97GB/T3092-93GB/T3092-93GB/T3092-93HG8162-87JB/T4737-95HG20594-97HG20594-97GB/T3092-93GB/T3092-93GB/T3092-93JB/T4736-95HG21515-95HJ97403224-3HJ97403224-7JB/T4734-95JB4710-92JB4710-921Q235-A HG20652-1998JB/ZQ4363-86上封头DN1600×16接管 DN20,L=250法兰 PN1.0,DN20出气管 DN600法兰 PN1.0,DN600接管 DN20,L=250法兰 PN1.0,DN20气体出口挡板回流管 DN45法兰 PN1.0,DN45补强圈 DN450×8人孔 DN450塔盘接管 DN20,L=250法兰 PN1.0,DN20下封头DN1600×16裙座筒体法兰 PN1.0,DN20引出管 DN20引出孔 φ133×4检查孔排净孔地脚螺栓M42×4.5GB704-88370.70.411.0382.3248.10.411.031.874.150.962.36118.3310.10.411.03370.738021.032.612.2442.540.616.944.3δ=81406234541393837789101112363534333213143115163029172827262524231819202122abcdefighj1klnm5m7ⅥⅤⅣⅢⅡⅠ技术要求1、本设备按GB150-1998《钢制压力容器》和HG20652-95《钢制化工容器制造技术要求》进行制造、试验和验收,并接受劳动部颁发《压力容器安全技术监察规程》的监督;2、焊条采用电弧焊,焊条牌号E4301;3、焊接接头型式及尺寸,除图中标明外,按HG20583-1998规定,角焊缝的焊接尺寸按较薄板厚度,法兰焊接按相应法兰中的规定;4、容器上A、B类焊缝采用探伤检查,探伤长度20%;5、设备制造完毕后,卧立以0.2MPa进行水压试验;6、塔体直线允许度误差是H/1000,每米不得超过3mm,塔体安装垂直度允差是最大30mm;7、裙座螺栓孔中心圆直径允差以及相邻两孔或任意两弦长允差为2mm;8、塔盘制造安装按JB1205《塔盘技术条件》进行;9、管口及支座方位见接管方位图。
填料塔的附属结构填料支承板(Packing support plate )主要包括:填料支承装置;液体分布及再分布装置;气体进口分布装置;除沫装置等。
要求:(1)足够的机械强度以承受设计载荷量,支承板的设计载荷主要包括填料的重量和液体的重量。
(2)足够的自由面积以确保气、液两相顺利通过。
总开孔面积应不小于填料层的自由截面积。
一般开孔率在70%以上。
常用结构:栅板;升气管式;气体喷射式。
栅板(support grid):优点是结构简单,造价低;缺点是栅板间的开孔容易被散装填料挡住,使有效开孔面积减小。
升气管式:具有气、液两相分流而行和开孔面积大的特点。
气体由升气管侧面的狭缝进入填料层。
气体喷射式(multibeam packing support plate):具有气、液两相分流而行和开孔面积大的特点。
气体由波形的侧面开孔射入填料层。
床层限位圈和填料压板(Bed limiter and hold down plate)填料压紧和限位装置安装在填料层顶部,用于阻止填料的流化和松动,前者为直接压在填料之上的填料压圈或压板,后者为固定于塔壁的填料限位圈。
规整填料一般不会发生流化,但在大塔中,分块组装的填料会移动,因此也必需安装由平行扁钢构造的填料限制圈。
液体分布器(Liquid distributor)作用:将液体均匀分布于填料层顶部。
莲蓬头分布器:一种结构十分简单的液体喷洒器,其喷头的下部为半球形多孔板,喷头直径为塔径的1/3~1/5,一般用于直径在0.6m以下的塔中。
它的主要缺点是喷洒孔易堵塞,且气量较大时液沫夹带量大。
压力型多孔管式分布器:有环形和梯形两种。
优点:结构简单、造价低、易于支承。
自由面积较大,气体阻力小,适用于气体流量很大的场合。
其操作弹性在2~2.5:1之间。
缺点:也存在小孔易堵塞的问题,故被喷淋的液体不能有固体颗粒或悬浮物。
梯形二级槽式液体分布器优点:具有较多的喷淋点数,分布质量比较高,且操作弹性可高达4:1。
精馏塔工作原理图解讲解

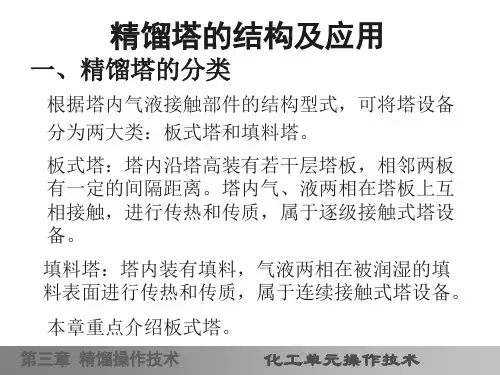

精馏塔是一种常见的化工设备,用于将混合物中的组分分离和纯化。
其工作原理基于不同组分的气液相平衡和相互溶解度的差异。
在精馏塔中,进料混合物(通常称为饱和蒸汽)首先进入底部的加热器,被加热至其沸点以上,从而转变为蒸汽。
蒸汽随后进入塔底部,在塔内逐渐向上流动。
精馏塔内部通常有多个水平的托盘或填料层,用于增加接触面积,使组分间的质量传递更加充分。
上方的托盘或填料层更加稀薄,以便蒸汽能够顺利通过。
当蒸汽从塔底部上升时,其含有的组分随着沸点的差异会逐渐分离。
具有较低沸点的组分倾向于蒸发成蒸汽,而具有较高沸点的组分会逐渐富集在塔底部。
塔底部的液体称为“短程渣”,它富含于较高沸点的组分。
而顶部的液体称为“顶程产品”,富含于较低沸点的组分。
这种分离现象称为相对挥发度差异。
顶部会有一个蒸汽出口,将蒸汽排出塔外,以便进一步处理或回收。
底部也会有一个液体出口,将短程渣从塔内排出。
为了提高分离效果,精馏塔内可能还设置了冷凝器。
冷凝器通过将上升的蒸汽冷却,使其重新凝结为液体,并收集在塔顶的“回流器”中。
回流器中的液体会通过多个托盘或填料层循环下降,与上升的蒸汽再次接触和反应。
这样,蒸汽中的较低沸点组分会与液体反应,重复蒸发和凝结过程,进一步纯化。
精馏塔的操作参数包括塔内温度、压力和回流率。
通过调整这些参数,可以实现不同组分的高效分离和纯化。
总的来说,精馏塔通过利用不同组分之间的物理性质差异,如沸点和溶解度差异,实现混合物组分的分离和纯化。
