NX UG 图层设置技巧

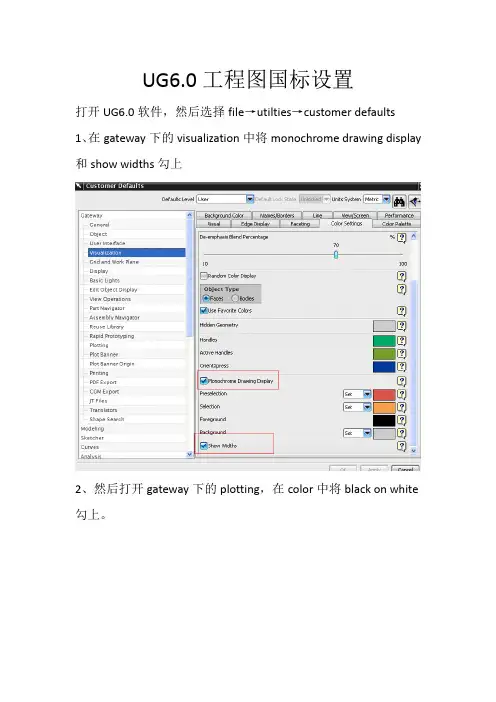

UG6.0工程图国标设置打开UG6.0软件，然后选择file→utilties→customer defaults 1、在gateway下的visualization中将monochrome drawing display 和show widths勾上2、然后打开gateway下的plotting，在color中将black on white 勾上。

3、在widths选项卡中进行如下设置（根据公司不同的需要可以设置不同的值）：4、在drafting→general→standard中点击customize standard设置正交投影角为第一象限。

A4 图纸我们一般采用纵向，在图纸面大小这里应改成A4＝297×210，其它不变。

5、打开annotation→dimensions进行如下设置6、然后打开chamfer dimension进行设置7、在narrow dimensions中进行如下设置8、在line/arrow中进行如下设置9、在lettering中进行如下设置，对称公差字体大小按3.175,上下限公差字体大小按2.0（在作工程图时单独设置）：10、在units中进行如下设置11、在radial中进行如下设置12、在section line中的arrow中进行如下设置13、在tayle中设置Labels and letters设置14、在view label中的other中设置17、在annotation editor 中进行如下设置18、Centerline中的选项卡分别进行如下设置19、GD＆T General中的标准没有国标方式，我们一般就选择ISO 标准了到这里，我们的customize standard就设置好了，点击save as，取个名称保存起来。

20、在drafting中的surface finish symbols中设置到这里，我们的GB的工程图设置基本就定义好了，当然设置中的数值根据每个公司不同的需要而另外更改，本文档提供此更改方法已教会大家使用UG设置。

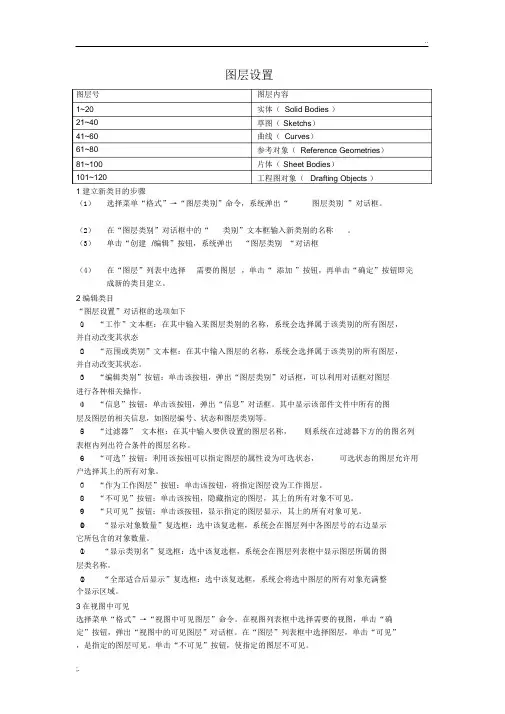

图层设置1建立新类目的步骤（1）选择菜单“格式”→“图层类别”命令，系统弹出“图层类别”对话框。

（2）在“图层类别”对话框中的“类别”文本框输入新类别的名称。

（3）单击“创建/编辑”按钮，系统弹出“图层类别“对话框（4）在“图层”列表中选择需要的图层，单击“添加”按钮，再单击“确定”按钮即完成新的类目建立。

2编辑类目“图层设置”对话框的选项如下（1）“工作”文本框：在其中输入某图层类别的名称，系统会选择属于该类别的所有图层，并自动改变其状态（2）“范围或类别”文本框：在其中输入图层的名称，系统会选择属于该类别的所有图层，并自动改变其状态。

（3）“编辑类别”按钮：单击该按钮，弹出“图层类别”对话框，可以利用对话框对图层进行各种相关操作。

（4）“信息”按钮：单击该按钮，弹出“信息”对话框。

其中显示该部件文件中所有的图层及图层的相关信息，如图层编号、状态和图层类别等。

（5）“过滤器”文本框：在其中输入要供设置的图层名称，则系统在过滤器下方的的图名列表框内列出符合条件的图层名称。

（6）“可选”按钮：利用该按钮可以指定图层的属性设为可选状态，可选状态的图层允许用户选择其上的所有对象。

（7）“作为工作图层”按钮：单击该按钮，将指定图层设为工作图层。

（8）“不可见”按钮：单击该按钮，隐藏指定的图层，其上的所有对象不可见。

（9）“只可见”按钮：单击该按钮，显示指定的图层显示，其上的所有对象可见。

（10）“显示对象数量”复选框：选中该复选框，系统会在图层列中各图层号的右边显示它所包含的对象数量。

（11）“显示类别名”复选框：选中该复选框，系统会在图层列表框中显示图层所属的图层类名称。

（12）“全部适合后显示”复选框：选中该复选框，系统会将选中图层的所有对象充满整个显示区域。

3在视图中可见选择菜单“格式”→“视图中可见图层”命令。

在视图列表框中选择需要的视图，单击“确定”按钮，弹出“视图中的可见图层”对话框。

在“图层”列表框中选择图层，单击“可见”，是指定的图层可见。

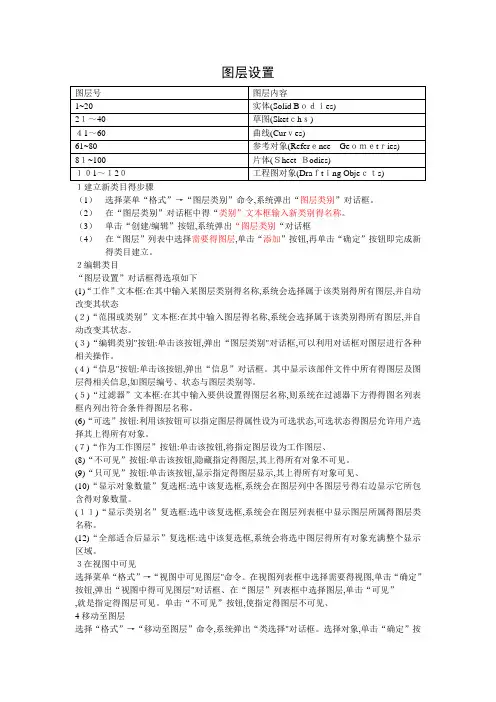

图层设置１建立新类目得步骤（1）选择菜单“格式”→“图层类别”命令,系统弹出“图层类别”对话框。

（2）在“图层类别”对话框中得“类别”文本框输入新类别得名称。

（3）单击“创建/编辑”按钮,系统弹出“图层类别“对话框（4）在“图层”列表中选择需要得图层,单击“添加”按钮,再单击“确定”按钮即完成新得类目建立。

２编辑类目“图层设置”对话框得选项如下(1)“工作”文本框:在其中输入某图层类别得名称,系统会选择属于该类别得所有图层,并自动改变其状态(２)“范围或类别”文本框:在其中输入图层得名称,系统会选择属于该类别得所有图层,并自动改变其状态。

(３)“编辑类别"按钮:单击该按钮,弹出“图层类别"对话框,可以利用对话框对图层进行各种相关操作。

(４)“信息"按钮:单击该按钮,弹出“信息”对话框。

其中显示该部件文件中所有得图层及图层得相关信息,如图层编号、状态与图层类别等。

(５)“过滤器”文本框:在其中输入要供设置得图层名称,则系统在过滤器下方得得图名列表框内列出符合条件得图层名称。

(6)“可选”按钮:利用该按钮可以指定图层得属性设为可选状态,可选状态得图层允许用户选择其上得所有对象。

(７)“作为工作图层”按钮:单击该按钮,将指定图层设为工作图层、(8)“不可见”按钮:单击该按钮,隐藏指定得图层,其上得所有对象不可见。

(9)“只可见”按钮:单击该按钮,显示指定得图层显示,其上得所有对象可见、(10)“显示对象数量”复选框:选中该复选框,系统会在图层列中各图层号得右边显示它所包含得对象数量。

(１１)“显示类别名”复选框:选中该复选框,系统会在图层列表框中显示图层所属得图层类名称。

(12)“全部适合后显示”复选框:选中该复选框,系统会将选中图层得所有对象充满整个显示区域。

３在视图中可见选择菜单“格式”→“视图中可见图层"命令。

在视图列表框中选择需要得视图,单击“确定”按钮,弹出“视图中得可见图层"对话框、在“图层”列表框中选择图层,单击“可见”,就是指定得图层可见。

1 建立新类目的步骤（1） 选择菜单“格式”→“图层类别”命令，系统弹出“图层类别 ”对话框。

（2） 在“图层类别”对话框中的“类别”文本框输入新类别的名称。

（3） 单击“创建 /编辑”按钮，系统弹出 “图层类别 “对话框（4） 在“图层”列表中选择 需要的图层 ，单击“ 添加 ”按钮，再单击“确定”按钮即完成新的类目建立。

2 编辑类目 “图层设置”对话框的选项如下（1）“工作”文本框：在其中输入某图层类别的名称，系统会选择属于该类别的所有图层，并自动改变其状态（2）“范围或类别”文本框：在其中输入图层的名称，系统会选择属于该类别的所有图层，并自动改变其状态。

（3）“编辑类别”按钮：单击该按钮，弹出“图层类别”对话框，可以利用对话框对图层进行各种相关操作。

（4）“信息”按钮：单击该按钮，弹出“信息”对话框。

其中显示该部件文件中所有的图层及图层的相关信息，如图层编号、状态和图层类别等。

（5）“过滤器” 文本框：在其中输入要供设置的图层名称，则系统在过滤器下方的的图名列表框内列出符合条件的图层名称。

（6）“可选”按钮：利用该按钮可以指定图层的属性设为可选状态， 可选状态的图层允许用户选择其上的所有对象。

（7） “作为工作图层”按钮：单击该按钮，将指定图层设为工作图层。

（8） “不可见”按钮：单击该按钮，隐藏指定的图层，其上的所有对象不可见。

（9） “只可见”按钮：单击该按钮，显示指定的图层显示，其上的所有对象可见。

（10）“显示对象数量”复选框：选中该复选框，系统会在图层列中各图层号的右边显示它所包含的对象数量。

（1）“显示类别名”复选框：选中该复选框，系统会在图层列表框中显示图层所属的图层类名称。

（12）“全部适合后显示”复选框：选中该复选框，系统会将选中图层的所有对象充满整个显示区域。

3 在视图中可见选择菜单“格式”→“视图中可见图层”命令。

在视图列表框中选择需要的视图，单击“确 定”按钮，弹出“视图中的可见图层”对话框。
