一、单站验证单验作为优化的前提，只有通过单验确定开通的站点可正常运行，才有后续的网格优化和性能提升。
1.1单验验收指标标准单站性能验证是否达标，可通过单站入网验证的标准进行判定。
对站点相关基站参数（经纬度等）、工程参数（CELL ID、频点等）、网优参数（基本参数、天线挂高、方向角等）进行检查，确保实际数据与规划数据一致。
采用商业终端，进行定点CQT和绕站DT测试，测试结果应满足各项指标的验收门限。
1.1.1注意事项（1）只能在100M带宽条件下开展测试，只能采用商业终端，前期已使用CPE设备完成单验的5G小区，测试指标低于更新后标准的均视为无效。
（2）好点、差点测试必须完成，同时满足可测试通过，中点测试可选完成。
1.1.2验收标准极好点、好点、中点和差点四类测试点的信道条件如下：●极好点：SS-RSRP≧-70dBm 且 SS-SINR≧25dB；●好点： -80dBm ≦ SS-RSRP < -70dBm 且 15dB ≦ SS-SINR < 25dB；●中点： -90dBm ≦ SS-RSRP < -80dBm 且 5dB ≦ SS-SINR < 15dB；●差点： -100dBm ≦ SS-RSRP < -90dBm 且 -5dB ≦ SS-SINR < 5dB。
表 1 定点CQT测试指标说明审核项目测试指标验收门限（商用终端）接入4G锚点连接建立成功率100% 5G连接建立成功率（gNB添加成功率）100%速率单用户平均下载速率好点>800Mbps中点>300Mbps差点>90Mbps 单用户平均上传速率好点>70Mbps中点>40Mbps审核项目测试指标验收门限（商用终端）差点>1Mbps时延单用户好点Ping包平均时延32Bytes小包：时延平均15ms，成功率大于99%；2000Bytes大包：时延平均17ms，成功率大于99%(仅统计RAN侧时延，需扣除传输链路和核心网侧时延）表 2 绕点DT测试指标说明审核项目测试指标验收门限（商用终端）覆盖单用户5G平均SS-RSRP覆盖仅测试，不设置验收门限单用户5G平均SS-SINR覆盖仅测试，不设置验收门限单用户5G平均CS-RSRP覆盖仅测试，不设置验收门限单用户5G平均CS-SINR覆盖仅测试，不设置验收门限单用户4G锚点平均RSRP覆盖仅测试，不设置验收门限单用户4G锚点平均SINR覆盖仅测试，不设置验收门限切换4G锚点切换成功率100%5G切换成功率（gNB变更成功率）100%保持4G锚点掉线率0% 4G锚点RRC重建比例0% 5G掉线率0%1.2测试前准备1.2.1 5G侧站点状态检查⏹5G侧告警确认登录UME网管，进入【FM告警管理】界面，在告警监控中查看站点当前告警，确认站点无告警。

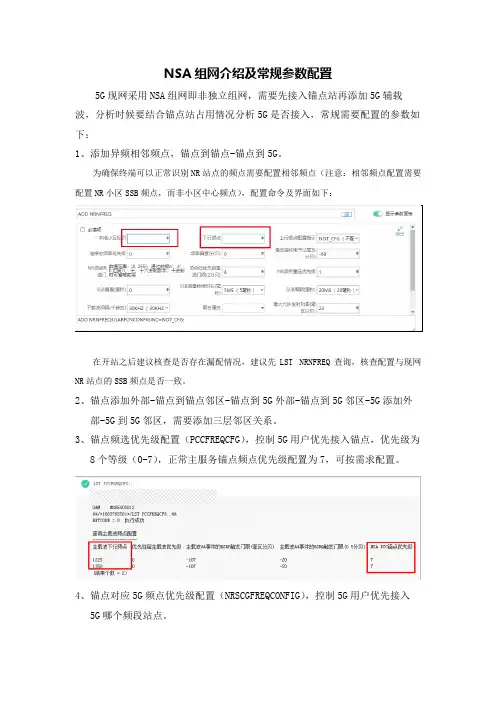

NSA组网介绍及常规参数配置5G现网采用NSA组网即非独立组网，需要先接入锚点站再添加5G辅载波，分析时候要结合锚点站占用情况分析5G是否接入，常规需要配置的参数如下：1、添加异频相邻频点，锚点到锚点-锚点到5G。
为确保终端可以正常识别NR站点的频点需要配置相邻频点（注意：相邻频点配置需要配置NR小区SSB频点，而非小区中心频点），配置命令及界面如下：在开站之后建议核查是否存在漏配情况，建议先LST NRNFREQ查询，核查配置与现网NR站点的SSB频点是否一致。
2、锚点添加外部-锚点到锚点邻区-锚点到5G外部-锚点到5G邻区-5G添加外部-5G到5G邻区，需要添加三层邻区关系。
3、锚点频选优先级配置（PCCFREQCFG），控制5G用户优先接入锚点，优先级为8个等级（0-7），正常主服务锚点频点优先级配置为7，可按需求配置。
4、锚点对应5G频点优先级配置（NRSCGFREQCONFIG），控制5G用户优先接入5G哪个频段站点。
检查常用参数命令后台网管常用操作一、MML常用命令窗口：【常用命令】：LST NRCELL 查询NR小区静态参数DSP NRCELL 查询NR小区动态参数LST NRDUCELL 查询NR DU小区静态参数（小区标识、PCI、带宽、频点等）DSP NRDUCELL 查询NR DU小区动态参数LST GNODEBFUNCTION 查询gNodeB功能（站号）LST ALMAF 查询活动告警LST OPTLOG 查询操作日志DSP BRD 查询单板LST NRDUCELLTRP 功率DEA NRDUCELL 去激活DEA NRCELL 去激活ACT NRDUCELL 激活ACT NRCELL 激活LST PDSCHCFG 4G侧功率查询LST NRNRELATIONSHIP 查询NR邻区关系LST NRDUCELLALGOSWITCH 查询NR DU小区算法开关LST NRDUCELLRSVDOPTPARAM 查询NR DU小区级调优保留参数LST NRCELLRELATION 查询NR小区关系LST NREXTERNALNCELL 查询NR外部邻区LST NRCELLEUTRANNFREQ 查询NR小区E-UTRAN相邻频点LST NRCELLEUTRANRELATION 查询NR小区E-UTRAN邻区关系LST GNBEUTRAEXTERNALCELL 查询gNodeB EUTRAN外部小区二、告警查询窗口：三、主拓扑窗口：四、指标查询：五、集中任务管理：六、信令跟踪：1、CELL DT跟踪：第一步第二步第三步第四步728/747/537/776/713/714/之后点完成。
5G单验经验分享1. 背景及问题描述目前三大运营商已经明确了单站验收的测试条目以及验收标准，主要包括了接入、速率以及用户面时延的测试，并且要求单验时小区的带宽配置为100M，本通告主要基于V2.00.22.01P01版本介绍三大运营商单验条目的应对策略。
2. 解决方案2.1. 速率测试速率测试当前版本已经比较稳定，各地可以在现场运行的版本基线参数基础上进行验证即可。
2.1.1.速率测试注意事项1、中移外场需要注意的是中移NR单验站点带宽配置要求为100M（2515Mhz~2615Mhz），所以需要现场对NR周边的2.6G的LTE进行退频。
由于部分外场退频不彻底，导致NR配置为100M时候存在干扰，所以在进行单站速率测试时与当地省、市公司充分沟通，建议将测试放在晚上以便于对周边未退频的LTE D1/D2小区进行关断从而减少对NR的干扰。
现场根据实际情况在测试时尽量将周边影响NR的LTE D1/D2全部进行关断并且可以通过锁频至D1/D2来核实周边是否还存在D1/D2的信号。
2、电联外场不涉及LTE退频影响，所以单验测试测试按照正常流程进行即可。
2.2. Ping时延测试V2.00.22版本合入了Ping时延优化功能，现场在进行单验Ping 包时可以开启该功能进行测试，但是需要现场注意：1、本方案外场仅在单验测试Ping包条目时候开启，测试完成后务必进行参数回退，以免引起负面影响。
2、当改变Ping包大小时，不能立即进行Ping包，一定要等待至少10s后再进行Ping包，否则可能会导致Ping不通。
相关参数配置如下：图 2 用户体验开关_DU图 3 上行最大MCS&目标BLER广州移动外场测试结果：深圳联通外场高通终端测试结果：备注：高通终端Ping时延较海思终端差距较大，主要由于当前高通X50芯片大包处理能力比较差，高通答复受限于X50的架构，目前暂无法解决，后续计划在X55上解决，所以外场在进行单验时候也尽量采用海思终端。
一、华为5G网管操作1、5G信令跟踪提取（UU、S1、X2标口，Cell DT日志）2、一键式日志提取3、实时干扰查询监控 -> 信令跟踪 -> 信令跟踪管理 ->RSSI统计监控（查询输入 RSSI 自动搜索） ->创建 -> 填写跟踪站点名4、批量小区状态导出1）配置 -> 报表 -> 网元报表（站点状态）2）配置 -> 报表 ->RAN 报表（基站小区状态）5、XML 文件导出（点击）维护->备份管理->（点击）网元备份->全选网元->（点击）执行（备份）->（点击）刷新->（点击）选择自己备份时间文件->（点击）下载已经选中文件；二、单验常见问题测试前检查参数1、检查基站告警是否有异常；LST ALMAF:;2、检查4/5G小区状态，是否正常建立；3、检查4/5G间的X2链路，是否正常建立；（4-5、5-4 X2链路是否存在）4G站名：状元楼三期LF 4GIP ：100.68.9.2065G站名：夫子庙搬迁预商NR 5GIP：10.167.83.134、检查锚点相关配置，包括频点、邻频点是否配置错误；5、核查4-5锚点参数当前NSA组网4G侧锚点所用5G频点皆为SSB频点512910；1)配置PCC频点以及锚点频点优先级ADDPCCFREQCFG:PCCDLEARFCN=38400,PREFERREDPCCPRIORITY=1,PCCA4RSRPTHD =-105,NSAPCCANCHORINGPRIORITY=7;2)增加NR SCG SSB频点ADDNRSCGFREQCONFIG:PccDlEarfcn=38400,ScgDlArfcn=512910,ScgDlArfcnPriority=1 ,NRB1TIMETOTRIGGER=512ms;3)配置NR邻区PLMN名单（ANR特性开启时需要打开）ADD NCELLPLMNLIST: Mcc="460", Mnc="00", RatType=NR, gNBIdLength=24; 4)打开NSA DC算法开关（表示该小区启用LTE-NR NSA DC特性）MODNSADCMGMTCONFIG:LOCALCELLID=1,NSADCALGOSWITCH=NSA_DC_CAPABILIT Y_SWITCH-1,NSADCDEFAULTBEARERMODE=SCG_SPLIT_BEARER,NSADCUEMCGULAMBRRATI O=30,SCGADDITIONBUFFERDELAYTHLD=5,SCGADDITIONBUFFERLENTHLD=20,SC GADDITIONINTERVAL=10,VOLTEUESCGMGMTSTRATEGY=ADAPTIVE;5)打开LTE侧端管协同开关（关闭后CPE无法接入）MOD UECOOPERATIONPARA: LocalCellId=1, SpecUserCooperationSwitch=SpecUeIdentifySwitch-1;6)配置NR外部小区ADD NREXTERNALCELL: Mcc="460", Mnc="00", GnodebId=531809, CellId=0, DlArfcn=512910, UlArfcnConfigInd=NOT_CFG, PhyCellId=0, T ac=22547;7)增加NR相邻频点ADD NRNFREQ: LocalCellId=1, DlArfcn=512910, UlArfcnConfigInd=NOT_CFG;8)增加NR邻区关系ADD NRNRELATIONSHIP: LocalCellId=1, Mcc="460", Mnc="00",单验常见问题（5G无法接入、速率低）5G接入UE的Probe信令中的Event List中可以直接看到LTE是否有下发B1测量控制：用户接入LTE后，要满足条件LTE才可以正常下发5G的B1测量控制：1)核心网未禁止用户的NSA能力2)UE的默认承载QCI未占用LTE的专用QCI3)LTE侧NSA开关、NR邻频点配置正确●UE上报B1测量后，LTE通过X2口向与B1测量中携带的PCI对应的小区发起SgNB Add。

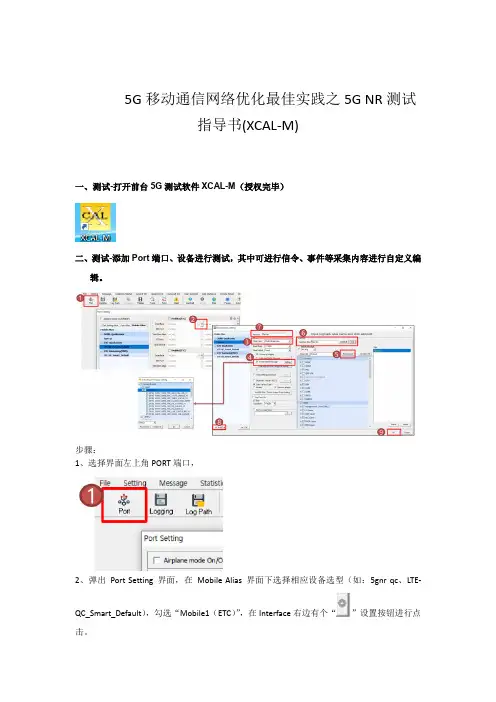

5G移动通信网络优化最佳实践之5G NR测试指导书(XCAL-M)一、测试-打开前台5G测试软件XCAL-M（授权完毕）二、测试-添加Port端口、设备进行测试，其中可进行信令、事件等采集内容进行自定义编辑。
步骤：1、选择界面左上角PORT端口，2、弹出Port Setting界面，在Mobile Alias界面下选择相应设备选型（如：5gnr qc、LTE-QC_Smart_Default），勾选“Mobile1（ETC）”，在Interface右边有个“”设置按钮进行点击。
3、弹出Mobile Alias Setting界面后，选择合适相应的拨号方式（Chip Type），如下图所示：4、Event Report Message对应设置Setting，可自定义设置所需记录的事件，如下图所示：5、设定信令记录内容是否设置为默认或者自定义，如下图所示：6、输入log标记名字并点击新增编辑或者删除，如下图所示：7、设定智能自动填充modem连接方式、at port、adb device三、问题解答1、在端口状态中对应案例问题：●如xcal smart未连接，是否adb设备在端口设置中？●Adb设备是否在线（Setting-Device Control-ADB Command）？2、在端口状态中5G NR接口案例问题：●5G NR端口开启只有在LTE状态下可进行detach和attach四、5G窗口菜单1、前台测试信令窗口显示：2、5GNR 测试实时窗口显示：服务小区信息、参数、信令解码RRC状态以及图表关联5G Serving Beam 测量、rrc state、pdcp速率、BRS测量5G NR频点，主副小区DCI相关统计主副小区带宽、路损、beam方式常规参数图表统计、以及详细采样点PHY/MAC/PDCP层速率及BLER，时隙等级分析，层1消息。

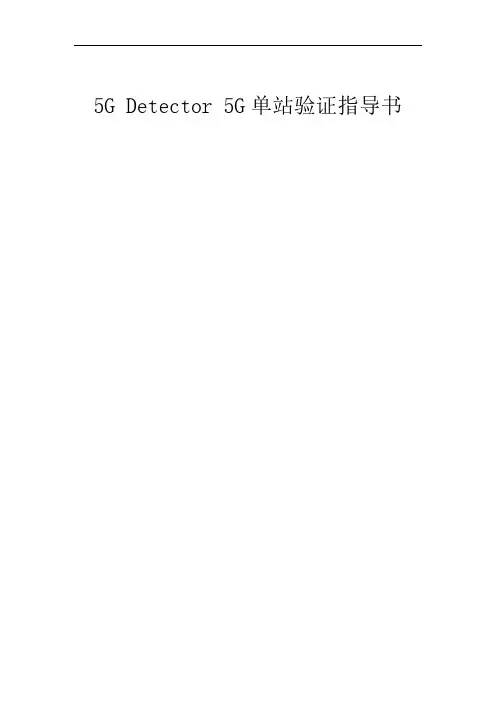

5G Detector 5G单站验证指导书1编写目的对5G单站验证测试软件开发具体需求做以描述，此文档定义满足用户需求所必须的产品特性，并对项目实施进度和投资预算进行合理安排，作为项目后续实施的指导框架，保证项目的成功。
2概述2.1背景2.6GHz终端，比3.5GHz终端晚1~2个月，大力推动后SA有望同步。
芯片方面，高通、海思、MTK芯片19年Q1可测试，支持NSA/SA。
CPE方面，19年Q1退出NSA/SA CPE。
手机方面，NSA手机19年Q2推出（基于高通），SA手机19年Q3推出（基于高通），SA/NSA双模手机19年Q3（基于海思），20年Q1（基于高通）推出。
基于目前5G 进度，要对5G开站进行功能性测试2.2约束场景无3 系统操作及功能3.1前端手机APP授权前端手机APP软件采用License授权方式，具体授权方式如下：1）手机APP安装完成后运行，提示无授权2）手机连接电脑，获取授权码文件授权码文件目录：/cmdi /Android_ID.txt3）License授权将Licence_PssPhone.bin文件放在cmdi/pss/nr/etc目录下，如图：注：授权码文件提交至技术支持人员，由技术支持人员提供对应License3.2DONGLE 终端与手机连接目前DONGLE 连接手机分为海思和高通两款型号，具体操作方法如附件5G-dangle操作使用手册（高通）.do5G-dangle操作使用手册（海思）.do3.3前端APP 与后台服务器配置 3.3.1前端APP 服务器登录设置前端手机APP 第一次运行时，需软件设置窗口配置相应服务器信息、端口、设备ID号等，相关信息配置完成后向右滑动界面返回主界面。
配置信息如图所示：3.3.25G单验平台设置服务器平台地址：http://218.80.1.114:8405/Home/Index用户名：密码：(备注：届时具体使用账号及密码，可联系技术支撑人员提供)3.3.2.1测试组管理登录平台进入设备管理界面，添加相应设备信息，依次操作如下：单击“测试组”>点击“新增”> 进入“新增测试组信息”界面：点击新增按钮进入新增测试组信息界面，输入设备相关信息，如测试组序号、测试组名称、所属区域等信息后保存退出。
一、单站验证单验作为优化的前提，只有通过单验确定开通的站点可正常运行，才有后续的网格优化和性能提升。
1.1单验验收指标标准单站性能验证是否达标，可通过单站入网验证的标准进行判定。
对站点相关基站参数（经纬度等）、工程参数（CELL ID、频点等）、网优参数（基本参数、天线挂高、方向角等）进行检查，确保实际数据与规划数据一致。
采用商业终端，进行定点CQT和绕站DT测试，测试结果应满足各项指标的验收门限。
1.1.1注意事项（1）只能在100M带宽条件下开展测试，只能采用商业终端，前期已使用CPE设备完成单验的5G小区，测试指标低于更新后标准的均视为无效。
（2）好点、差点测试必须完成，同时满足可测试通过，中点测试可选完成。
1.1.2验收标准极好点、好点、中点和差点四类测试点的信道条件如下：●极好点：SS-RSRP≧-70dBm 且 SS-SINR≧25dB；●好点： -80dBm ≦ SS-RSRP < -70dBm 且 15dB ≦ SS-SINR < 25dB；●中点： -90dBm ≦ SS-RSRP < -80dBm 且 5dB ≦ SS-SINR < 15dB；●差点： -100dBm ≦ SS-RSRP < -90dBm 且 -5dB ≦ SS-SINR < 5dB。
表 1 定点CQT测试指标说明审核项目测试指标验收门限（商用终端）接入4G锚点连接建立成功率100% 5G连接建立成功率（gNB添加成功率）100%速率单用户平均下载速率好点>800Mbps中点>300Mbps差点>90Mbps 单用户平均上传速率好点>70Mbps中点>40Mbps审核项目测试指标验收门限（商用终端）差点>1Mbps时延单用户好点Ping包平均时延32Bytes小包：时延平均15ms，成功率大于99%；2000Bytes大包：时延平均17ms，成功率大于99%(仅统计RAN侧时延，需扣除传输链路和核心网侧时延）表 2 绕点DT测试指标说明审核项目测试指标验收门限（商用终端）覆盖单用户5G平均SS-RSRP覆盖仅测试，不设置验收门限单用户5G平均SS-SINR覆盖仅测试，不设置验收门限单用户5G平均CS-RSRP覆盖仅测试，不设置验收门限单用户5G平均CS-SINR覆盖仅测试，不设置验收门限单用户4G锚点平均RSRP覆盖仅测试，不设置验收门限单用户4G锚点平均SINR覆盖仅测试，不设置验收门限切换4G锚点切换成功率100%5G切换成功率（gNB变更成功率）100%保持4G锚点掉线率0% 4G锚点RRC重建比例0% 5G掉线率0%1.2测试前准备1.2.1 5G侧站点状态检查⏹5G侧告警确认登录UME网管，进入【FM告警管理】界面，在告警监控中查看站点当前告警，确认站点无告警。
5G NSA网络单站验证经验总结（包括Spark和鼎立软件单验时的常见指标解读，常见接入问题和速率问题排查方法）在锚点小区、5G小区状态正常的前提下，本文主要介绍前台使用Spark和鼎立软件单验时的常见指标解读，常见接入问题和速率问题排查方法，提升单验工作效率。
本文使用前提：1.锚点小区和5G小区状态正常；2.测试终端已连接到测试电脑一、Spark测试软件常用指标解析Spark软件的测试图1.1 LTE锚点小区常用信息1.2 5G小区测试过程中常用信息1.3 速率监控1.4 信令窗口二、鼎利测试软件常用指标解析鼎立软件测试主界面：2.1 5G小区基础信息2.2 5G小区无线信息2.3 锚点小区信息2.4 速率监控三、接入问题排查正常情况下5G手机在有5G小区和锚点小区信号重叠覆盖地方会自动接入5G小区。
但是也有手机驻留2G、手机接入非锚点小区和接入锚点小区但是无法接入5G小区等异常情况。
3.1 手机驻留2G问题处理1、首先通过Mapinfo确认FDD锚点小区位置，锚点小区位置是否过远，是否严重阻挡。
若锚点小区无法有效覆盖测试点，建议重新规划或新建锚点小区。
2、若锚点小区与5G小区共站或较近，则通过飞行模式、重启手机、拔插SIM卡、闭塞再解闭塞锚点小区、手机锁band3后重启手机尝试接入。
手机锁Band方法：1) 在拨号盘中，输入工程命令“*#123#”，进入5G 调试模式，如图2）选择 Band Select后进入Band勾选界面，中移勾选Band3如下图：3）点OK后重启手机。
3.2 手机接入FDD的非锚点小区当测试手机在5G小区主瓣方向，接入的FDD小区是非锚点小区，联系后台将当前占用的FDD小区配置为该5G小区的锚点。
3.3 手机接入锚点小区但无法接入5G小区1）确认终端接入的4G小区是该5G小区对应的锚点小区；2）在UE能力信息信令中确认UE已上报NSA能力。
NSA终端会上报2条UE能力信息，第一条UE能力信息中查看en-dc双连接指示和终端支持的5GBand信息，如下图：第二次UE能力信息是MRDCUE能力，为多组LTE Band 和 NR Band组合，即哪些LTE Band与哪些NR Band能做双链接。
ⅠNR检验操作流程NR检验操作流程是指对新无线电技术（5G）的网络进行测试和验证，以确保其性能和功能符合标准和规范。
下面是一个基本的NR检验操作流程，包括准备、测试和辅助工具等方面。
一、准备工作1.确定测试目标：明确要测试的功能和能力，比如信号覆盖范围、容量和吞吐量等。
2.准备测试平台和设备：根据测试目标选择合适的测试平台和设备，如基站仿真器、信号发生器和接收器等。
3.确定测试环境：选择合适的测试环境，包括室内或室外、城市或农村等。
1.设置测试参数：根据测试目标和环境，设置合适的测试参数，如频段、带宽、调制方式等。
2.进行信号发射：使用信号发生器模拟NR信号，并发送到待测试的基站。
3.基站接收信号：让待测试的基站接收并处理NR信号。
4.监测信号传输：使用测试工具监测信号的传输过程和质量，比如信号强度、误码率和误比特率等。
5.测量无线覆盖：在不同位置和距离上进行测量，评估信号的覆盖范围和强度。
6.测试吞吐量：通过发送不同大小的数据包，测试基站的吞吐量性能。
7.测试容量：通过同时连接多个用户设备，在不同负载条件下测试基站的容量。
8.验证调度与资源分配：测试基站在不同调度算法和资源分配策略下的行为和性能。
9.测试干扰和抗干扰性能：模拟其他无线设备的干扰和干扰抑制能力，评估基站的干扰和抗干扰性能。
10.测试时延和时钟同步：测试基站处理信号的时延和时钟同步的准确性。
11.验证功能：测试基站的各种功能，如呼叫控制、数据传输、移动切换等。
12.分析和记录测试结果：对测试结果进行分析和记录，包括信号质量、容量、干扰等方面。
三、辅助工具1.基站仿真器：用于模拟基站的行为和响应，为测试提供基础环境。
2.信号发生器：生成和发送模拟的NR信号，供基站接收和处理。
3.接收器：用于接收和分析基站传输的NR信号。
4.频谱分析仪：用于监测信号的频谱特性，包括频率、带宽和幅度等。
5.信号发射分析工具：用于监测和分析信号发射的过程和性能。
1目录单验优化25G 常用测试软件11、5G测试-常用工具介绍-路测仪表5G测试主要进行空口测试，读取空口的测试信息并记录空口日志。
目前常见的测试设备有中兴Axon10 Pro+CXT、华为CPE+ Probe、高通终端+QXDM、鼎利Pioneer、先行者一号CPE.高通终端+QXDM 鼎利Pioneer加密狗先行者一号CPE 中兴Axon10 Pro华为CPE华为：业界最快、可折叠5G手机Mate X预计6月份上市LG ThinQ V50Screen实现“折叠屏”Nokia 9 PureView5个摄像头一加原型机加保密壳防泄漏展示Oppo Find X2(5G)10X光学变焦小米 MIX 3(5G)中低端高性价比三星 Galaxy S10 5G5月末联合Sprint商用5G599 €2299 €>1100 $8GB+512GB>1000 $~650 $价格未知价格未知5G CPE Pro •N41/77/78•NSA option 3/3x，SA option 2•DL 1.65Gbps,UL 250Mbps@100MHz •Wi-Fi 11ax •已发布，2019年上市场景：家庭宽带/企业专线/移动联网设备5G 随行WiFi•N41/77/78•NSA option 3/3x，SA option 2•DL 1.65Gbps,UL 250Mbps@100MHz •Wi-Fi 11ac •8000mAh, 对外无线快充•已规划产品，预计19年10月上市场景：Cloud VR/直播/数字天空/商旅5G 室外CPE•N41/77/78•NSA option 3/3x，SA option 2•DL 1.65Gbps,UL 250Mbps @100MHz •IP65，DIY 安装，PoE供电•企业级VPN组网•已规划产品，预计2019年11月规模上市场景：电网/监控/企业专线2、5G测试-常用工具介绍-终端CPE使用说明（Huawei）装箱清单项目CPE电源适配器交流输入线网线快速入门指南数量11111 外观和面板说明1、 5G测试-HUAWEI CPE介绍2、 5G测试-HUAWEI CPE-硬件安装与使用1. 插入SIM卡2. 连接线缆3. 上电开机按下红色按钮开关，等到PWR指示灯白色常亮，3min后SIG指示灯黄色或者白色常亮，CPE接入正常。
5G（NR）基站单验指标项目在5G(NR)网络中构成无线网络的基本单元是gNodeB,而考量覆盖及网络质量的最小单元则是扇区(Cell);目前现网中主要以FR1频段为主，gNB的无线信号都以SSBs形式发送；5G(NR)基站在单验中需要关注以下指标项目：1.站点情况5G(NR)站点包括:位置;扇区天线挂高;方位角;下倾角;站点gNodeB的ID,Cell ID;频段(FR1),小区中心频率(ARFCN),SSB频点和子载波间隔(SCS)等；2.扇区覆盖5G基站gNodeB以扇区(PCI)区分进行网络覆盖;从下图可看出基站中一个扇区(PCI=B,565)的覆盖范围比另外两个扇区稍微宽一些;这是网络建设预期的效果,还是因为其他因素导致,需结合现场工勘,设备参数进行分析；3.扇区SSB波束覆盖5G(NR)网络中小区信号是以SSBs形式进行发送的；测试结果中各扇区每个SSB与DUT关系是由扇区位置和配置决定的,即使它并不非常明显也可以根据每个扇区的方角位来确定它们主要的SSBs。
4. 扇区信号(RSRP)覆盖5G站点的覆盖是通过扇区参考信号强度RSRP分布呈现。
在下图你可能注意到大多数地点的RSRP都在-40 ~-95范围内。
这个区间的信号强度(RSRP)采样表明各扇区覆盖均在理想范围。
5.扇区信号质量(SINR)信号质量是高速数据业务基础;下图中覆盖区域内大多数采样的信号质量(SINR)在5~15之间。
这个信号质量超过16QAM和64QAM 调制,低阶编码的要求,但还不满足256QAM对信号质量的要求。
6. 扇区编码方式(MCS）终端使用的编码方式(MSC)是在数据下载和上传中实际使用调制方式；对比上图的SINR,扇区中大多数位置使用低于20的MCS调制(64QAM MCS表)。
7. 扇区误块率(BLER)误块率(BLER)是接收到有差错的数据块与接收总块数之比,它是业务数据实际传递效果评估之一；10%是其终端上报信道质量(CQI)的基本标准之一；8. 扇区MAC层吞吐率(DL MACthroughput）MAC层是媒体接入层，其汇聚了用户面和控制面的数据;下图中PCI=A小区显示的平均吞吐量低于其他两个扇区，这是BLER,还是调度(RB数量,SLIV,MCS,一个无线帧中调度的时隙数量)原因，需要综合分析；9.扇区秩指示(RI）秩(RANK)是数据业务下载(上传)的单(多)流显示；5G(NR)网络中理想(最大)秩(RANK)为4;下图中:大多数点的RI=3。
1目录单验优化25G 常用测试软件11、5G测试-常用工具介绍-路测仪表5G测试主要进行空口测试，读取空口的测试信息并记录空口日志。
目前常见的测试设备有中兴Axon10 Pro+CXT、华为CPE+ Probe、高通终端+QXDM、鼎利Pioneer、先行者一号CPE.高通终端+QXDM 鼎利Pioneer加密狗先行者一号CPE 中兴Axon10 Pro华为CPE华为：业界最快、可折叠5G手机Mate X预计6月份上市LG ThinQ V50Screen实现“折叠屏”Nokia 9 PureView5个摄像头一加原型机加保密壳防泄漏展示Oppo Find X2(5G)10X光学变焦小米 MIX 3(5G)中低端高性价比三星 Galaxy S10 5G5月末联合Sprint商用5G599 €2299 €>1100 $8GB+512GB>1000 $~650 $价格未知价格未知5G CPE Pro •N41/77/78•NSA option 3/3x，SA option 2•DL 1.65Gbps,UL 250Mbps@100MHz •Wi-Fi 11ax •已发布，2019年上市场景：家庭宽带/企业专线/移动联网设备5G 随行WiFi•N41/77/78•NSA option 3/3x，SA option 2•DL 1.65Gbps,UL 250Mbps@100MHz •Wi-Fi 11ac •8000mAh, 对外无线快充•已规划产品，预计19年10月上市场景：Cloud VR/直播/数字天空/商旅5G 室外CPE•N41/77/78•NSA option 3/3x，SA option 2•DL 1.65Gbps,UL 250Mbps @100MHz •IP65，DIY 安装，PoE供电•企业级VPN组网•已规划产品，预计2019年11月规模上市场景：电网/监控/企业专线2、5G测试-常用工具介绍-终端CPE使用说明（Huawei）装箱清单项目CPE电源适配器交流输入线网线快速入门指南数量11111 外观和面板说明1、 5G测试-HUAWEI CPE介绍2、 5G测试-HUAWEI CPE-硬件安装与使用1. 插入SIM卡2. 连接线缆3. 上电开机按下红色按钮开关，等到PWR指示灯白色常亮，3min后SIG指示灯黄色或者白色常亮，CPE接入正常。
告警核查版本核查通知前台4/5G侧单板运行状态正常4/5G侧时钟状态正常4/5G ENDC-X2状态正常光口及AAU状态正常是否存在天线校正异常告警4/5G侧小区状态正常SNTP对时失败单板未配置系统无可用License文件非共站锚点站的ENDC-X2核对站点信息修改100M小区前台接入异常前台参数修改需求参数回退绕站DT测试DT测试前台出发前准备影响业务告警核查清单不影响测试告警核查清单前台反馈FTP速率低单站速率验证（定点CQT）单验中类别名称前台出发前准备类别名称具体描述核查当天测试站点的告警，确保当天测试站点运行正常，无告警查询当天测试站点版本（5G NR V2.00.22.01P06），是否满足测试要求告知前台测试人员当前站点运行情况，包括但不限于：站点告警、经纬度此类告警影响业务及小区建立，需要优先进行处理不影响业务及测试，正确填写SNTP服务器地址即可解决。
当需测试小区正常时，此告警不影响业务测试。
对于已开通站点，不影响测试首先关注共站锚点的ENDC-X2，非共站锚点的ENDC-X2告警可以暂缓处理，优先测试。
具体描述前台到站后协助核对站点PCI、站名、站号等基础信息，确认找站正确。
对于60M小区，测试前需要修改5G基站小区为100M，并按照当地要求完成周边基站关断。
使用NSA参数核查工具对4/5G配置进行检查，对报错点进行修改后通知前台复测备份配置数据后，刷基线参数，并让前台复测基线参数下前台复测仍不正常的，让前台核实天线下倾角是否太小若天线倾角正常，修改“单站性能参数”，让前台复测若天线倾角太小，修改“SSBlock→tilt”参数，让前台复测。
（参考《5G NR NSA单站性能提升指导手册（中移）_R1.0》，2.2.6章节）如始终无法解决，让前台反馈log，后台描述现象，采集相应log后，联系中兴通讯员工处理。
对于前台的参数修改需求，由后台判断修改的必要性，如判断务必要，可以拒绝1、如果进行了“流量上报开关”关闭及“LTE MR”关闭，需要在单验完成后进行回退。
