《雨刮器的工作原理》PPT课件

思考题
1.刮水器各挡都不工作有哪些故障原因？
2.刮水器低速挡工作正常，高速挡不工作的原因有哪些？ 3.雨刮片不能停在正确位置的原因有哪些？
第9章辅助电器
谢谢大家！
第9章辅助电器
5.电子间歇刮水器电路
第9章辅助电器
奔驰自感应雨刮控制系统
奔驰车自动感应式雨刮控制系统采用了全新的雨刮控制，完全改变了由开关信号控制继电器的模式，它由电脑之间CAN-BUS网络信号传输综合控制,电脑根据车速及雨滴传感器信号控制雨刮器工作。
当雨刮器开关置于“1” 档及“2”档时，自动控制开始作用，当车速低于5 km/h 以下时，控制电脑工作，控制雨刮电机间歇工作，频率根据雨滴传感器信号控制雨刷电机。
课前回顾
1.数字仪表的组成和工作原理。 2.数字仪表的故障检测方法。

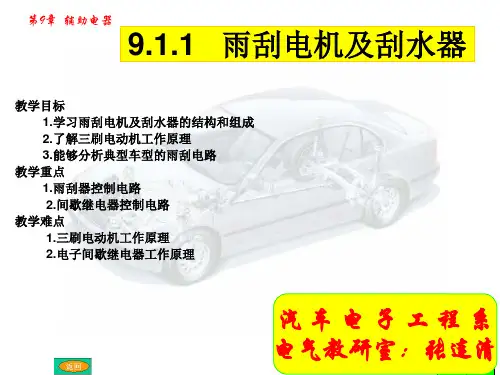

9.1.1 第9章辅助电器雨刮电机及刮水器
一、刮水器的作用
除去挡风玻璃上的水、雪及沙尘，保证在不良天气时驾驶员仍具有良好的视线。
二、刮水器的分类
真空式按动力气动式不同
电动式
绕线式
永磁式
第9章辅助电器
三、电动式雨刮器结构原理
1、5—刮片架；2、4、6—摆杆；3、7、8—连杆； 9—蜗轮；10—蜗杆；11—永磁式电动机；12—支架
第9章辅助电器
电动刮水器的组成 1-直流电动机；2-蜗轮箱；3-底板；4、6-曲柄；5、7-连杆； 8、10-摆杆；9、11-摆臂
第9章辅助电器
1.刮水器电动机
1—电枢 2—永久磁铁磁极 3—蜗杆 4—蜗轮 5—自动停位滑片
第9章辅助电器
2.三刷式电动机变速原理
a. 直流电动机旋转时，在电枢绕组内同时还产生反电动势，其方向与电枢电流的方向相反

雨刮器的工作原理课件

灰尘较多的路段
清除挡风玻璃上的雨水，保持视线清晰。
清除挡风玻璃上的灰尘，避免影响视线。
雪天驾驶
清除挡风玻璃上的雪，避免雪对视线造成干扰。
02 雨刮器的工作原理
雨刮器的主要组成部件
01
02
03
04
雨刮器电机
提供动力，使雨刮器能够摆动。
连杆机构
将电机的旋转运动转化为雨刮器的摆动运动。
刮水片
通过图解可以直观地了解雨刮器的工作原理，包括电机的旋转如何通过连杆机构转化为刮水片的摆动，以及开关如何控制整个系统的开启和关闭。
03 雨刮器的维护与保养
雨刮器的清洁
清洁方式
使用柔软的抹布或海绵轻轻擦拭雨刮器，注意不要使用过于粗糙的布料，以免刮伤雨刮器表面。
清洁剂选择
选择温和的清洁剂，避免使用含有酒精或氨水的清洁剂，以免损坏雨刮器表面。
清洁频率
建议每次洗车时都清洁一次雨刮器，保持雨刮器的清洁可以延长其使用寿命。
雨刮器的润滑
润滑方式
使用专业的雨刮器润滑剂或肥皂水涂抹在雨刮器上，然后轻轻擦拭，使润滑剂均匀分布在雨刮器
上。
润滑剂选择
选择专用的雨刮器润滑剂，不要使用机油或黄油等润滑剂，以免对雨刮器造成损害。
润滑频率
建议每两个月进行一次雨刮器润滑，保持润滑可以减少雨刮器的摩擦阻力，提高雨刮器的使用寿命。
电动调节雨刮器
总结词
电动调节雨刮器是一种可以通过遥控器或车载电脑调节刮水速度和角度的雨刮器，给用户带来更加便捷的使用体验。
详细描述
电动调节雨刮器通过内置的电机和控制系统实现刮水速度和角度的调节。用户可以通过遥控器或车载电脑选择不同的模式，如间歇模式、低速模式和高速模式等，以满足不同的驾驶需求。此外，一些高端车型还配备有自动感应雨刷，能够自动感应雨量大小并调

《雨刷器工作原理》课件

与其他清洁技术的比较
与吸水抹布、气吹等清洁技术相比，雨刷器具有更好的清洁效果和更高的效率。
05
总结
雨刷器的重要性和作用
雨刷器是汽车的重要部件之一，它的主要作用是清除挡风玻璃上的雨水、雪、尘土等污物，确保驾驶员视线清晰，提高驾驶安全性。
在雨天、雾天、沙尘天等恶劣天气条件下，雨刷器的作用更加突出，它能够保持驾驶员良好的视线，避免因视线模糊而引发交通事故。
提高驾驶安全性
保持清晰的视线有助于驾驶员提前发现路况变化和障碍物，减少交通事故的发生。
延长汽车使用寿命
及时清除挡风玻璃上的污物可以减少对玻璃的磨损，延长汽车使用寿命。
02
雨刷器的工作原理
雨刷器的机械原理
雨刷器由电机驱动，通过连杆机构将电机的旋转 01 运动转化为雨刷的往复运动。
雨刷的摆角和摆动频率可以通过连杆机构进行调 02 节，以满足不同车窗清洁需求。
雨刷器的电路原理
雨刷电路包括电源、开关、电机和限位开关等部分。
电源通常来自车辆的电瓶，通过开关控制电流的通断。
当开关接通时，电流通过电机和限位开关，使电机旋转，驱动雨刷工作。
限位开关的作用是当雨刷到达最大或最小位置时，切断电源，防止电机继续转动。
03
雨刷器的使用与维护
雨刷器的正确使用方法
随着消费者对汽车个性化需求的增加，定制化的雨刷器服务将更加普及。
集成化的雨刷器设计
未来雨刷器将更加集成化，与汽车其他系统进行整合，实现更加高效和智能的驾驶体验。
雨刷器与其他清洁技术的比较
01
与手动清洁的比较
雨刷器能够快速有效地清除挡风玻璃上的雨水，提高驾驶的安全性，而手动清洁则效果有限。

汽车雨刮系统原理分析演示文稿

普通雨刮片
第五十四页，共55页。
无骨雨刮片
无骨雨刮片主要有以下优点：
（1）与风挡玻璃贴合更好，增强了刮片的抗风表
现并降低风噪，刮刷效果更好。（2）刮片体积小，窄而低，增强司乘人员视野。
（3）重量轻、结构简单。（4）刮刷平稳，降低磨损，提高使用寿命。
第五十五页，共55页。
低速电刷开关触点触点臂5 铜环9
搭铁
第二十九页，共55页。
自动复位控制
第三十页，共55页。
第三十一页，共55页。
第三十二页，共55页。
第三十三页，共55页。
第三十四页，共55页。
第三十五页，共55页。
第三十六页，共55页。
第三十七页，共55页。
第三十八页，共55页。
第三十九页，共55页。
第十三页，共55页。
四连杆机构
3、雨刮臂
雨刮臂由刮臂头部、刮片弹簧、刮杆和夹持架构成。刮臂对刮片的压紧力要求：平刮时每厘米刮片压力为 0.09
～0.13N，曲刮时为0.12～0.16N
第十四页，共55页。
4、雨刮片
刮片是雨刮系统的执行器件，它由四连杆机构通过安装在前围板上的转轴来带动刮刷风窗玻璃。材料一般为氯丁橡胶与天然橡胶的合成胶，产品性能和寿命都要满足GB 15085中相关的试验要求。
平面电容式传感器通过改变电阻值的大小来确定是否开启刮水器和对刮刷频率进行调节，但是在控制精确性和可靠性方面存在缺陷；摄像式传感器抗干扰性能好，但受天气和光线的影响很大，技术复杂且只能测雨滴。
第五十一页，共55页。
光电式自动雨刮
传感格栅
数字格栅式
第五十二页，共55页。
雨滴
有效传感面

汽车电动刮水器电路组成及工作原理PPT(30张)

❖
5.在大型文艺表演上，仿真编排系统技术具有重要作用，而在动画制作、影视特效、游戏等文化创意产业上，该系统作用并不是那么大
❖
. 人类在发展基因工程作物时没有充分考虑对人体和环境可能产生的长期影响，此方面研究有很大的欠缺。
❖
6．这篇文章围绕一个“乐”字，先叙事后议论，语言如行云流水，洋洋洒洒，收纵自如，得心应手，颇有大家风范。
❖
10．本文叙述和议论相结合，展现人物的精神面貌，突显人物的性格特征，语言流畅有感染力，也增强了传记文的可读性和情感力度。
❖
2．在中国历史上，不乏艺术家特立独行的故事，也不乏统治者铲除异端的故事，这些与艺术家创作中重大主题表现不够、历史进程描述不力的缺陷有很大关系。
❖
3．令人遗憾的是，面对难以理出头绪的艺术界，面对令人眼花缭乱的艺术品，面对众多艺术学子的饥渴茫然的眼神，当代艺术批评却没有相应呼应。
❖
7．文章详写超然台的美景，是为了说明作者能在既有的景况下获得较大的快乐，突出了他的超然物外的思想。
❖
8 ．文化本身成了一种产业，许多文化产品有了商业属性，从一定意义上说，这是思想解放和市场经济使文化领域呈现出的繁荣景象。
❖
9 ．文学应该追求“精神属性”, “用自己那最鼓舞人心的成果，跑在人民的前面”，而不是去迎合低级趣味。
❖ 学习重点：
低速档、高速档的线路连接。复位、停止线路结构与原理。
❖ 学习难点：
复位、停止线路结构与原理。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

.
14
雨刮片真正的功能？
不就是将玻璃上的
水刮干净吗？
.
15
其实它真正的功能是将玻璃表面的雨水抹平形成均一的水膜层，使光线顺利穿过，不会产生折射和弯曲变形。
这才是真正的作用
.
16
5、后风窗刮水器：
后雨刮器没有专门的四连杆机构，只在电
动机电上器附加一个紧凑的转换机构，将旋转变为
后摆刮动水。器
.
47
七、系统发展方向
1、自动雨刮系统
自动雨刮系统布置图
.
48
自动雨刮系统根据传感器检测到的雨量大小，自动启动雨刮电机，控制雨刮速度，调整间歇时间，免去驾驶员的反复操作，提高驾驶安全性和舒适性。
它是在现有的电动雨刮系统中增加雨量传感器、控制开关和控制器构成的。
.
49
自动雨刮的雨量传感器可分为平面电容式、摄像式和光电式三种。
.
54
无骨雨刮片
圆滑流线型设计符合现代美学的要求，符合空气动力学设计，能在高速行使时有效降低风阻（高达115 mph）。
越来越多的整车厂采用“无骨雨刮”作为它们车辆的原厂配件。相信在不久的将来，无骨雨刮将成为市场的主流。
.
55
3、隐藏式雨刮
有些汽车采用隐行刮片的刮水器，以降低风阻系数。特殊之处在于雨刮片复位后的位置和间歇档暂停的位置不相
平面电容式传感器通过改变电阻值的大小来确定是否开启刮水器和对刮刷频率进行调节，但是在控制精确性和可靠性方面存在缺陷；摄像式传感器抗干扰性能好，但受天气和光线的影响很大，技术复杂且只能测雨滴。
.
50
光电式自动雨刮
传感格栅
数字格栅式
雨滴
有效传感面
.
离散光斑式
51
2、无骨雨刮
无骨雨刮片采用无骨架浮动自适应弹簧钢弹片结构，均匀分散压力使刮片各部分受力平衡，避免传统雨刷器的弊端。它能够使整个雨刮胶条与各种挡风屏完美贴合，刮拭效果极佳。2005年欧洲新款车型中60％都采用了无骨雨刷。
M11后刮系统示意图
.
17
6、风窗洗涤系统洗涤系统的组成：
储液罐
输水管喷嘴
洗涤泵
.
18
洗涤泵是洗涤系统的核心组成部分。它由永磁直流电机和离心式叶片泵构成一个小总成，一般安装在储液罐上，前后风窗的洗涤泵可以共用，通过电机的正反转来实现。泵的喷射压力约为 70—88KPa，其连续工作时间一般不超过1min。
同,复位位置更低。
.
56
单刮臂
双刮臂
.
三刮臂
5
按刮臂
风窗玻璃的高宽比＜1： 1.75
多用于大型客车货车
摆
动
方向
风窗玻璃的高宽比＞1： 1.75
用于一般车辆
分
.
6
三、刮水洗涤的操控解析
0.停止 1.间歇刮水 2.慢速刮水 3.快速刮水 4.点动刮水 5. 清洗
.
7
低速
高速
间歇
20-45次/分钟用于中、小雨雪天气
.
27
自动复位控制
蓄电池正极低速电刷
搭铁
熔断器共用电刷电枢绕组开关触点触点臂5 铜环9
.
28
自动复位控制
.
29
.
30
.
31
.
32
.
33
.
34
.
35
.
36
.
37
.
38
.
39
.
40
.
41
.
42
.
43
.
44
.
45
.
46
六、系统发展方向
?
智能雨刮电动雨刮真空雨刮手动雨刮
.
13
4、雨刮片
刮片是雨刮系统的执行器件，它由四连杆机构通过安装在前围板上的转轴来带动刮刷风窗玻璃。材料一般为氯丁橡胶与天然橡胶的合成胶，产品性能和寿命都要满足 GB 15085中相关的试验要求。
中国JB3032—81规定刮片系列长度为：200、225、 250、275、300、325、350、 400、450、500、550、600mm
刮臂
刮片
联动机构
电机及减速机构
.
10
一、雨刮电机
.
11
2、联动机构
联动机构分为钢索式和连杆式，现在大多应用连杆机构，连杆机构效率约为80～90％，刮刷角度在110度范围内，而且构造简单，无噪声，耐用，成本低，所以被广泛采用。
四连杆机构
.
12
3、雨刮臂
雨刮臂由刮臂头部、刮片弹簧、刮杆和夹持架构成。刮臂对刮片的压紧力要求：平刮时每厘米刮片压力为 0.09～0.13N，曲刮时为0.12～0.16N
≮ 45次/分用于大雨雪天气
约2-12S一次用于蒙蒙细雨天气
.
8
刮水器的自动复位功能
司机关闭雨刮器时，雨刮臂往往不停在适当的位置，阻碍司机的视线。为解决这一问题，雨刮器设有一个回位开关，控制雨刮器电机。当电机停止运转时，雨刮臂就会停在风窗玻璃下的适当位置。
.
凸轮开关
9
四、风窗刮水系统的构成：
.
洗涤泵
19
五、电动机的结构
.
20
主机解体图
连动杆
雨刷
.
21
六、刮水器电路组成及工作原理
• 学习目标：
通过本节的学习，同学们应熟练掌握雨刮器线路结构及工作原理，为日后的维修打下坚实的基础。
• 学习重点：
低速档、高速档的线路连接。复位、停止线路结构与原理。
❖ 学习难点：
复位、停止线路结构与原理。
.
52
典型传统的雨刷一般都只有6到8个支点，而无骨雨刮拥有无限个支点。
普通雨刮片
无骨雨刮片
.
53
无骨雨刮片主要有以下优点：
（1）与风挡玻璃贴合更好，增强了刮片的抗风表现并降低风噪，刮刷效果更好。
（2）刮片体积小，窄而低，增强司乘人员视野。（3）重量轻、结构简单。（4）刮刷平稳，降低磨损，提高使用寿命。
电动刮水器电路组成及工作原理
.
1
一、作用
风窗刮水洗涤系统的重要性
泥、沙和灰尘
水滴
昆虫和其它杂物
雪花
.
2
风窗刮水洗涤系统布置示意图
.
3
二、前风窗刮水器类型
刮水器按驱动方式可分为机械式、真空式、气压式、液压式和电动式。现代汽车一般采用电动刮水器其优点是结构简单、控制方便。
.
4
按刮臂总成数量
.
22
根据雨刮开关的控制方式不同，刮水器电路分两大类：
• 1、开关控制搭铁线的雨刮电路
• 2、开关控制电源线的雨刮电路
.
23
.
24
.
25
低速档控制
把组合开关的刮水手柄打到“Ⅰ”档，电枢绕组
低速电刷开关触点搭铁
.
26
高速档控制
把组合开关的刮水手柄打到“Ⅱ”档，电流从蓄电池正极熔断器共用电刷电枢绕组高速电刷开关触点搭铁
