轴承座零件的工艺规程及铣90H9工装夹具设计

机械加工工艺规程与机床夹具设计鸡西大学学院机械与汽车工程学院专业材料成型及控制工程班级学号学生姓名指导教师一、设计任务1.设计课题：轴承座机械加工工艺规程设计加工M4螺纹专用夹具设计1.生产纲领：中批量生产3．设计要求：（1）零件毛坯图1张（2）机械加工工艺过程卡片1张（3）机械加工主要工序的工序卡片1张（4）定位方案图1张（5）夹具装配图1张（6）夹具零件图1张（7）设计说明书1份二、设计说明书序言《机械制造工艺学》课程设计是学完了《机械制造工艺学》、《机床夹具设计》、《金属切削机床与刀具》等主要课程，并进行了生产实习之后进行的一个实践性环节，是应用所学基础理论、专业知识与技能去分析和解决生产实际问题的一次综合训练。

我希望通过这次课程设计能巩固、扩大和强化自己所学到的理论知识与技能，提高自己设计计算、制图、编写技术文件的能力，学会正确使用技术资料、标准、手册等工具书，并在设计中培养自己理论联系实际、严肃认真的工作作风和独立工作能力，为以后进行毕业设计和毕业后从事技术工作打下一个良好的基础。

1、零件的分析1.1零件的作用：大家都知道滑动轴承由轴承座、轴瓦（轴套）和润滑装置组成，轴承座的作用主要起支撑作用，可以直接做在机器箱壁或机体上。

2，零件的工艺分析2.1零件图：零件三维图如下图所示：图12.2主要技术要求：零件调质HB230~250、锐边倒钝，未注倒角0.5×45°、表面做防锈处理（发蓝）。

2.3加工表面及其要求：Ø22+0.018 0内孔1) 从零件图上可知主要的加工难点在与Ø34-0.007-0.025外圆与的加工，表面粗糙度为Ra1.6um以及它们之间同轴度（Ø0.02）的要求。

2) 零件总长的要求保证尺寸18±0.05，同时两端面的粗糙度为Ra3.2um。

3) 大端外圆及1.5×Ø33为自由公差，除了保证尺寸在公差范围之内同时保证表面粗糙度Ra3.2um即可。

轴承座零件加工工艺规程及专用夹具摘要：本文是有关轴承座工艺规程的说明和机床夹具设计方法的具体阐述。

轴承座是变速器中的主要外部零件，其主要作用是实现变速器中的传动作用。

在设计轴承座机械加工工艺过程时要合理选择机床加工设备，专用夹具的设计以及相应的加工刀具，进给量，切削速度等用来提高加工精度，保证其加工质量。

关键词：机械加工、工艺规程、专用夹具、轴承座一、前言对于零件的工艺安排、夹具设计是机械加工行业都应掌握的最基本的知识。

这些内容对于机械加工起着致关重要的作用。

零件加工质量的好坏、成本的高低，都是这些内容的直接反映。

这次的设计主要内容是针对BW-150系列注浆泵（泥浆泵）中的轴承座零件。

整个加工过程中涉及到加工余量的控制、工艺路线的确定、机床夹具定位和夹紧装置的设计、机械加工刀具、缩短加工时间提高效率的方法以及专用夹具体的设计等内容。

通过这次设计对以往的经验进行总结，是对从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，同时发现自己在专业知识方面的不足，有针对性的学习其中的不足，为今后的工作打下一个良好的基础。

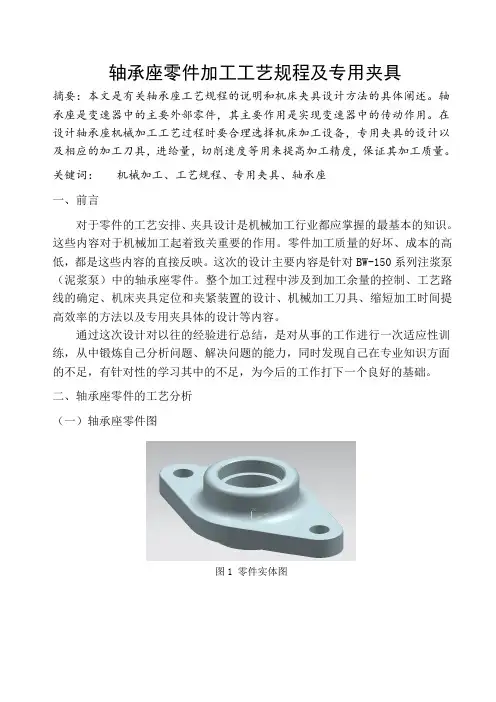

二、轴承座零件的工艺分析（一）轴承座零件图图1 零件实体图图2 零件ＣＡＤ图该图为BW-150系列注浆泵（泥浆泵）中的轴承座，通过对各部分零件的加工，最后组装成一台实用的泥浆泵，BW-150注浆泵是一种卧式三缸往复单作用活塞泵，可以换八种不同压力和流量，用于地质岩心钻探工程中向钻孔输送冲洗液（泥浆、清水、皂化液），适合1500米内小口径金刚石钻探配套，也可以用于中低压力、水泥浆灌注。

如下图所示：图3 泥浆泵（二）轴承座的工艺分析及生产类型的确定1、零件的作用该轴承座是用来支撑轴的部件，轴承安装于轴承座内，作为转动部件，上紧定螺丝，以达到内圈周向、轴向固定的目的，但因为内圈内孔是间隙配合，一般只用于轻载、无冲击的场合。

2、零件毛胚零件材料为HT150，铸件毛坯。

选用铸件尺寸公差等级为IT7，各加工面都有均匀的余量3mm，这对提高生产率，保证产品质量有帮助。

轴承座加工工艺及铣面夹具设计轴承座是一种用于支撑轴承的零部件，在机械制造中扮演着重要的角色。

轴承座的加工工艺及铣面夹具设计对于轴承座的质量和可靠性有着直接的影响。

本文将就轴承座的加工工艺和铣面夹具设计进行详细介绍。

一、轴承座的加工工艺轴承座的加工工艺包括以下几个关键步骤：1.工艺规划：根据轴承座的形状和要求，确定加工工艺的流程和各个工序的顺序。

在规划过程中需要考虑到加工的稳定性、效率和质量控制等因素。

2.材料准备：根据轴承座的要求，选用合适的材料，并对材料进行切割、热处理等预处理工艺。

3.初加工：对轴承座进行粗加工，包括车削、铣削、钻孔等工艺，以使轴承座的形状和尺寸逐渐接近设计要求。

4.精加工：通过修整、调整等工艺对轴承座进行细致加工，以满足轴承座的形状和尺寸的精度和表面质量的要求。

5.检验：对加工后的轴承座进行检测，包括尺寸检测、表面平整度检测等，以确保轴承座的质量和性能符合要求。

6.表面处理：对轴承座进行表面处理，如抛光、电镀等，以提高轴承座的耐腐蚀性和外观质量。

二、铣面夹具的设计铣面夹具是用于夹持轴承座进行铣面加工的工具，其设计需要考虑以下几个方面：1.夹具类型选择：根据轴承座的形状和尺寸，选择合适的夹具类型。

常见的夹具类型有机械夹具、液压夹具等。

2.夹具结构设计：根据轴承座的形状和加工要求，设计夹具的结构和形状。

夹具的结构应该简单、稳定，并能够夹持轴承座在铣削时保持稳定。

3.夹具材料选择：选择合适的材料制作夹具，夹具应具备足够的刚性和硬度，以保证夹持轴承座时不变形或变形较小。

4.夹具定位设计：设计夹具的定位方式，确保轴承座在夹具中的位置准确、稳定，并能够满足加工精度的要求。

5.夹具与机床的配合设计：夹具要与机床的工作台、刀具等配合合理，确保夹具在铣削时能够正常工作。

6.安全性设计：在夹具的设计中考虑到操作人员的安全，防止因夹具设计不当造成事故。

主轴承盖零件的加工工艺规程及一些工序的专用夹具设计主轴承盖是机械零部件中常见的一种零件，其加工工艺规程和相关工序的专用夹具设计对于提高生产效率和保证零件质量至关重要。

下面将结合主轴承盖的加工工艺特点，详细介绍主轴承盖零件的加工工艺规程和一些工序的专用夹具设计。

一、主轴承盖的加工工艺规程主轴承盖的加工工艺规程通常包括以下几个主要工序：车削外轮廓、铰孔、铣槽、钻孔、车削底面、车削盖面和焊接标记等。

1.车削外轮廓：首先，将主轴承盖放置在车床上，通过刀具对零件进行车削，将零件的外轮廓加工成所需的形状和尺寸。

2.铰孔：然后，使用铰刀对主轴承盖上需要安装轴承的孔进行铰孔，以便与轴承的配合。

3.铣槽：接着，使用铣刀对主轴承盖上需要切槽的部分进行铣削，以满足零件的功能要求。

4.钻孔：在铣槽完成后，使用钻头对主轴承盖上需要进行螺钉或螺栓连接的孔进行钻孔，以便安装其他零部件。

5.车削底面：接下来，将主轴承盖倒置放置在车床上，通过刀具对零件的底面进行车削，以确保零件的平整度和精度。

6.车削盖面：最后，对主轴承盖的盖面进行车削，以确保盖面的平整度和表面质量。

为了提高加工效率和保证零件质量，需要设计相应的专用夹具来辅助加工过程。

下面以主轴承盖的铰孔工序为例，介绍一下夹具的设计要点和注意事项。

1.铰孔夹具：铰孔是主轴承盖加工过程中的一个关键步骤，为了确保铰孔的精度和一致性，可以设计一个铰孔夹具。

该夹具通常由夹紧装置、定位装置和铰刀装置组成，其中夹紧装置用于夹持主轴承盖，定位装置用于确保铰孔位置的准确性，铰刀装置用于夹持铰刀并进行铰孔操作。

2.铣槽夹具：铣槽是主轴承盖加工过程中的另一个重要工序，为了确保铣槽的形状和尺寸一致，可以设计一个铣槽夹具。

该夹具通常由夹紧装置、定位装置和铣刀装置组成，其中夹紧装置用于夹持主轴承盖，定位装置用于确保铣槽位置的准确性，铣刀装置用于夹持铣刀并进行铣削操作。

3.钻孔夹具：钻孔是主轴承盖加工过程中的另一个常见工序，为了确保钻孔位置的准确性和一致性，可以设计一个钻孔夹具。

轴零件的机械加工工艺规程及夹具设计一、轴零件的机械加工工艺规程1.材料准备：轴零件的材料通常选择优质的钢材或铸铁材料，需要根据轴零件的使用要求和工艺特点来选择合适的材料。

2.工艺路线确定：根据轴零件的形状、结构和加工要求，确定合适的工艺路线，包括车削、铣削、钻孔等加工工序的顺序和方法。

3.加工设备选择：根据轴零件的尺寸、形状和工艺要求，选择合适的加工设备，包括车床、铣床、钻床等。

4.工艺参数确定：根据轴零件的材料和加工要求，确定合适的切削速度、进给量和切削深度等工艺参数。

5.工艺操作规范：对于每个加工工序，制定相应的工艺操作规范，包括操作顺序、刀具安装、夹具装夹和加工顺序等。

6.质量检验要求：确定轴零件的质量检验要求和方法，包括尺寸偏差、表面粗糙度、硬度等指标的检验。

7.工艺文件编制：将以上所有内容整理成工艺文件，包括工艺路线图、刀具配套表、工艺操作规程和质量检验记录表等。

二、夹具设计夹具是机械加工中用来固定工件、定位和保持工件位置的装置。

在轴零件的机械加工中，夹具设计是非常重要的一环。

夹具的设计应满足以下几个要求：1.夹紧可靠：夹具的设计应保证对轴零件进行可靠的夹紧，以防止在加工过程中因工件松动而引起的加工误差。

2.定位准确：夹具的设计应能够确保轴零件在加工过程中的准确定位，以保证加工精度。

3.易于安装和调整：夹具应设计成易于安装和调整的形式，以方便操作人员进行装夹和调整。

4.加工装卸方便：夹具的设计应便于轴零件的装卸，以提高生产效率。

5.避免干涉：夹具的设计应避免与加工刀具和加工设备的干涉，以保证加工进程的顺利进行。

在夹具设计过程中，需要根据轴零件的形状、尺寸和加工要求，选择合适的夹具类型，包括平面夹具、分度夹具、对心夹具等，并进行夹具的结构设计和强度计算。

总结起来，轴零件的机械加工工艺规程及夹具设计是确保轴零件加工质量和工艺正确性的重要环节，对于提高加工效率和保证加工精度具有重要意义。

目录序言 (5)一、零件加工工艺设计 (6)1、零件的工艺性审查 (6)2、基准选择原则 (7)3、定位基准选择 (7)4、拟定机械加工工艺路线 (8)5、确定机械加工余量，工序尺寸以及公差 (8)6、选择机床设备及工艺设备 (9)7、确定切削用量 (9)二、夹具设计 (12)1、问题提出 (12)2、家具设计 (13)三、小节 (15)四、参考文献 (17)序言机械制造工艺及设备毕业设计是我们完成本专业教学计划的一个极为重要的实践性教学环节，是使我们综合运用所学过的基本课程，基本知识与基本技能去解决专业范围内的工程技术问题而进行的一次基本训练。

我们在完成课程设计的同时，也培养了我们正确使用技术资料，国家标准，有关手册，图册等工具书，进行设计计算，数据处理，编写技术文件等方面的工作能力，也为我们以后的工作打下坚实的基础，所以我们要认真对待这次综合能力运用的机会！其主要目的是：1.培养学生综合分析和解决本专业的一般工程问题的独立能力，拓宽和深化所学的知识。

2. 培养学生树立正确的设计思想，设计思维，掌握工程设计的一般程序，规范和方法。

3.培养学生正确的使用技术知识，国家标准，有关手册，图册等工具书，进行设计计算，数据处理，编写技术文件等方面的工作能力和技巧。

4. 培养学生进行调整研究，面向实际，面向生产，向工人和工程技术人员学习的基本工作态度，工作作风和工作方法。

一、零件加工工艺设计（1）零件的工艺性审查：1）零件的结构特点轴承座如附图1所示。

该零件是起支撑轴的作用。

零件的主要工作表面为Φ40的孔内表面。

主要配合面是Φ22的轴孔。

零件的形状比较简单，属于较简单的零件，结构简单。

2）主要技术要求：零件图上主要技术要求：调质至HB230-250,锐边倒角，未注倒角0.5x45°，表面作防锈处理。

3）加工表面及其要求：a)总宽：为18±0.05mm。

mm，表面粗糙度Ra1.6um，b)轴孔：Φ22的孔径：Φ22+0.018mm，表面粗糙度为Ra1.6um，外圆与内c)Φ34的外圆：直径为Φ34-0.007-0.025孔的同轴度不超过0.02m.，轴肩距为12mm。

安徽建筑工业学院毕业设计 (论文)专业机械设计制造及其自动化班级 XXX学生姓名 XXX学号 XXX课题轴承座零件机械加工工艺规程及专用夹具设计指导教师 XXX摘要本次设计是对轴承座件的加工工艺规程及一些工序的专用夹具设计。

轴承座的作用是支撑和固定轴承，当然也要承担轴上的载荷。

轴承座的主要加工表面是平面及孔。

由加工工艺原则可知，保证平面的加工精度要比保证孔的加工精度容易。

所以本设计遵循先面后孔的原则。

并将孔与平面的加工明确划分成粗加工和精加工阶段以保证加工精度。

基准选择以Φ32孔作为粗基准，以为轴承座底面作为精基准。

主要加工工序安排是先以Φ30孔为基准加工出底面，再以底面定位加工出工艺孔。

在后续工序中除个别工序外均用底面和工艺孔定位加工其他孔与平面。

关键词：轴承座；加工工艺；专用夹具ABSTRACTThis design is a special fixture designed for bearing parts of the process planning and process . The role of the bearing support and a fixed bearing , of course, have to bear the load axis. Known by the principles of process ,to ensure that the plane of the machining accuracy than to ensure the machining accuracy of the hole easily . This design follows the principle of the first surface after the hole . And hole plan a processing is clearly divided into roughing and finishing stages to ensure accuracy . The choce of baseline to Φ32Kong as a crude benchmark ,that bearing the underside as affine be nchmark .The main processing operations out of the underside of the arrangement is first Φ30 hole processing, re-to underside positioning process Kong .In addition to the individual processes in the subsequent processes are processing other holes with flat bottom and technical hole positioning .Keywords:bearing seat; processing; special fixtures.目录目录 (4)绪论............................................................. . (5)1零件的分析 (9)1.1零件的作用 (9)1.2零件的工艺分析 (9)1.2.1零件图 (9)1.2.2 加工表面及孔 (10)2 确定零件的生产类型 (10)2.1 零件的生产类型 (11)2.2 毛坯的确定 (11)2.2.1 毛坯的种类及制造方法 (11)2.2.2 确定铸件加工余量 (11)2.2.3 绘制毛坯图 (11)3 定位基准的选择 (12)3.1 选择粗基准 (12)3.2 选择精基准 (12)4 制定机械加工工艺路线 (12)4.1 确定各加工表面的加工方法 (12)4.2 拟定加工工艺路线 (13)5 机械加工余量，工序尺寸及公差的确定 (14)5.1 加工余量和工序尺寸的确定 (14)5.2 确定切削用量及时间定额 (14)6 夹具设计 (29)轴承座零件a机械加工工艺规程及专用夹具设计机械与电气工程学院机械设计制造及其自动化专业 08城建机械(2)班学号：08290070210 姓名：王怀成指导老师：魏常武绪论当今，各种现代化企业均拥有众多的数字控制设备，充分开发利用他们的功能，将对国民经济的发展发挥巨大的作用，高速化，高精密化的数控技术队数控机床的硬部件的刚性及定位精度等提出了跟高的要求，机床进给部件是整个轮廓和保证形位精度的关键和最基本的部分，数控机床对经给部件的要求体现在滚珠丝杠以及支撑部件上，不仅要对支撑滚珠丝杠的轴承提出特殊的要求，跟要对安装轴承的轴承座的定位精度，也就导致滚珠丝杆能否达到需要的安装精度，滚珠丝杆如果不能正确安装，必然导致轴承加速磨损，寿命降低。

目录1、轴承座旳工艺分析及生产类型旳拟定 (1)1.1、轴承座旳用途 (1)1.2、轴承座旳技术规定： (2)1.3、审查轴承座旳工艺性 (2)1.4、拟定轴承座旳生产类型 (3)2、拟定毛胚、绘制毛胚简图 (3)2.1选择毛胚 (3)2.2拟定毛胚旳尺寸公差和机械加工余量 (3)2.2.1公差级别 (3)2.2.2轴承座锻造毛坯尺寸工差及加工余量 (3)2.2.3绘制轴承座毛坯简图 (4)3、拟定轴承座工艺路线 (4)3.1、定位基准旳选择 (4)3.1.1．精基准旳选择 (4)3.1.2．粗基准旳选择 (4)3.2 、表面加工措施旳拟定 (4)3.3、加工阶段旳划分 (5)3.4、工序旳集中与分散 (5)3.5、工序顺序旳安排 (5)3.5.1机械加工工序 (5)3.5.2．热解决工序 (6)3.5.3．辅助工序 (6)3.6、拟定工艺路线 (6)4、加工余量、工序尺寸和工差旳拟定 (7)5、切削用量、时间定额旳计算 (7)5.1、切削用量旳计算 (7)5. (7)5.2、时间定额旳计算 (8)5.2.1．基本时间tj旳计算 (8)5.2.2．辅助时间ta旳计算 (8)5.2.3. 其她时间旳计算 (8)5.2.4．单件时间tdj旳计算 (9)6.夹具设计 (9)6.1提出问题 (9)6.2设计思想 (10)6.3夹具设计 (10)6.3.1定位分析 (10)6.3.2切削力及夹紧力旳计算 (10)6.3.3夹具操作阐明 (11)7. 体会与展望 (12)参照文献 (13)1、轴承座旳工艺分析及生产类型旳拟定1.1、轴承座旳用途1零件旳作用上紧定螺丝，以达成内圈周向、轴向固定旳目旳但由于内圈内孔是间隙配合，一般只用于轻载、无冲击旳场合。

2零件旳工艺分析该零件为轴承支架，安装轴承，形状一般，精度规定并不高，零件旳重要技术规定分析如下：（参阅附图1）由零件图可知，零件旳底座底面、端面、槽及轴承座旳顶面有粗糙度规定，其他旳表面精度规定并不高，也就是说其他旳表面不需要加工，只需按照锻造时旳精度即可。

目录第一节课程设计任务书 (2)第二节轴承座的工艺分析及生产类型的确定 (3)第三节确定毛坯、绘制毛坯简图 (4)第四节拟定轴承座工艺路线 (5)第五节机床设备及工艺设备的选用 (8)第六节加工余量、工序尺寸和切削用量的确定 (8)第七节时间定额的计算 (12)第八节轴承座零件的铣床夹具设计 (13)第一节课程设计任务书一、课程设计内容设计课题：批量生产手柄零件机加工艺规程及其夹具设计设计零件：轴承座（参见图纸）；生产纲领：大批成批生产；1、总体要求1）能熟练地运用机械制造工艺学课程中的基本理论，以及在生产实习中学到的实践知识，正确的解决一个零件在加工中的定位、夹紧及合理安排工艺路线等问题，以保证零件的加工质量。

2）能完成基本的结构设计。

学生通过亲手设计夹具（或量具）的训练，获得根据被加工零件的加工要求，设计出高效、省力，既经济合理，又能保证加工质量的夹具的结构设计能力。

3）学会使用手册及图表资料。

掌握与本设计有关的各种资料的名称及出处，并能够做到熟练运用。

4）按时完成规定的设计工作量2、零件图和毛坯图要求1）在分析产品零件图纸的基础上，完成零件图的绘制。

注意审查图纸的结构和技术要求。

2）根据产品零件图和给定的材料，设计产品毛坯制造结构及尺寸，完成毛坯图纸绘制。

3、工艺规程设计1）确定所有加工表面的加工方法（链）。

根据表面加工要求、零件结构，参照教材和工艺设计手册，形成合理的工艺路线。

注意生产纲领影响加工节拍、设备、加工工艺等诸方面的先进性。

工艺方案必须与指导教师审查，接收审查的方案中应该用工序简图表示加工方案。

2）完成给定格式的“机械加工工艺过程综合卡片”的填写。

4、专用机床夹具设计1）在审定工艺方案后经指导教师同意并指定某一工序的专用机床夹具（或装备）的设计。

2）夹具方案的设计。

夹具方案包括原理方案和结构方案。

夹具原理方案指根据六点定位原理审定工艺规程中确定的定位方案，并确定相应的定位元件，对于精加工工序要求计算定位误差判断方案的合理性；夹具结构方案根据加工要求参照相关的夹具图册（图例）设计。

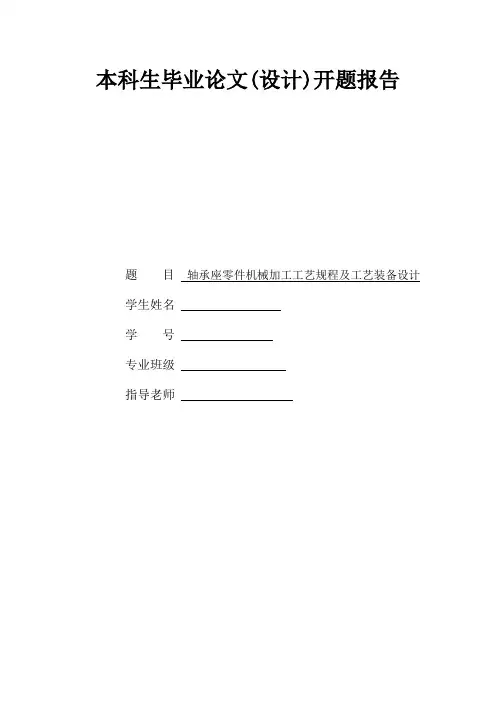

本科生毕业论文(设计)开题报告题目轴承座零件机械加工工艺规程及工艺装备设计学生姓名学号专业班级指导老师目录摘要..................................................... 错误!未定义书签。

ABSTRACT.................................................... 错误!未定义书签。

第一章引言.............................................. 错误!未定义书签。

1.1基本概念.............................................. 错误!未定义书签。

1.2轴承座零件的介绍...................................... 错误!未定义书签。

1.3夹具的作用............................................ 错误!未定义书签。

第二章零件的分析.......................................... 错误!未定义书签。

2.1零件的作用........................................... 错误!未定义书签。

2.2零件图样分析......................................... 错误!未定义书签。

2.3零件的工艺分析....................................... 错误!未定义书签。

第三章确定毛坯............................................ 错误!未定义书签。

3.1确定毛坯种类：....................................... 错误!未定义书签。

3.2确定铸件加工余量及形状：............................. 错误!未定义书签。

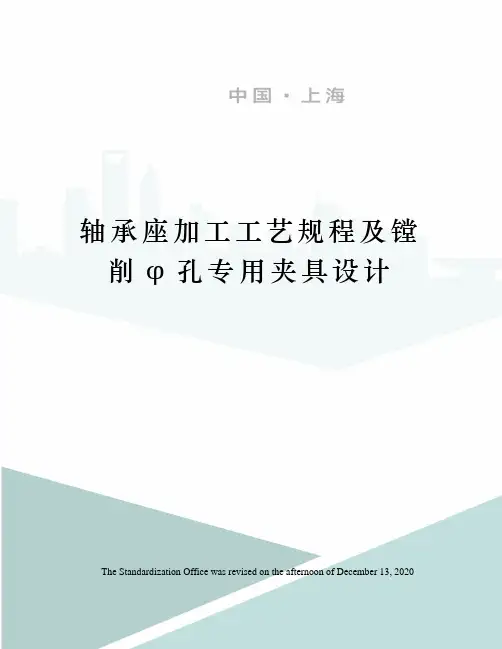

轴承座加工工艺规程及镗削φ孔专用夹具设计 The Standardization Office was revised on the afternoon of December 13, 2020目录1、轴承座的工艺分析及生产类型的确定 (1)、轴承座的用途 (1)、轴承座的技术要求： (2)、审查轴承座的工艺性 (2)、确定轴承座的生产类型 (3)2、确定毛胚、绘制毛胚简图 (3)选择毛胚 (3)确定毛胚的尺寸公差和机械加工余量 (3)公差等级 (3)轴承座铸造毛坯尺寸工差及加工余量 (3)绘制轴承座毛坯简图 (4)3、拟定轴承座工艺路线 (4)、定位基准的选择 (4)精基准的选择 (4)粗基准的选择 (4)、表面加工方法的确定 (4)、加工阶段的划分 (5)、工序的集中与分散 (5)、工序顺序的安排 (5)机械加工工序 (5)热处理工序 (6)辅助工序 (6)、确定工艺路线 (6)4、加工余量、工序尺寸和工差的确定 (7)5、切削用量、时间定额的计算 (7)、切削用量的计算 (7)5. (7)、时间定额的计算 (8)基本时间tj的计算 (8)辅助时间ta的计算 (8)其他时间的计算 (8)单件时间tdj的计算 (9)6.夹具设计 (9)提出问题 (9)设计思想 (10)夹具设计 (10)定位分析 (10)切削力及夹紧力的计算 (10)夹具操作说明 (11)7. 体会与展望 (12)参考文献 (13)1、轴承座的工艺分析及生产类型的确定、轴承座的用途1零件的作用上紧定螺丝，以达到内圈周向、轴向固定的目的但因为内圈内孔是间隙配合，一般只用于轻载、无冲击的场合。

2零件的工艺分析该零件为轴承支架，安装轴承，形状一般，精度要求并不高，零件的主要技术要求分析如下：（参阅附图1）由零件图可知，零件的底座底面、端面、槽及轴承座的顶面有粗糙度要求，其余的表面精度要求并不高，也就是说其余的表面不需要加工，只需按照铸造时的精度即可。

轴承座的加工工艺及夹具设计工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!轴承座的加工工艺及夹具设计工艺流程如下：一、轴承座的加工工艺1. 铸造毛坯轴承座通常采用铸造成型，铸造毛坯的质量直接影响到轴承座的最终质量。

(此文档为word格式，下载后您可任意编辑修改！) 毕业设计 (论文)课题轴承座零件机械加工工艺规程及专用夹具设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日指导教师评阅书评阅教师评阅书教研室（或答辩小组）及教学系意见摘要本次设计是对轴承座件的加工工艺规程及一些工序的专用夹具设计。

工艺夹具课程设计题目：轴承座零件机械加工工艺规程及工艺装备设计学生姓名：杨公远学号： G1120341专业班级： 11数控3班指导教师：宋惠珍完成时间： 2013-1-11目录第一章引言 (2)1.1基本概念 (2)1.2轴承座零件的介绍 (2)1.3夹具的作用 (3)第二章零件的分析 (4)2.1零件的作用 (4)2.2零件图样分析 (4)2.3零件的工艺分析 (5)第三章确定毛坯 (5)3.1确定毛坯种类： (5)3.2确定铸件加工余量及形状： (6)第四章工艺规程设计 (6)4.1选择定位基准： (6)4.2制定工艺路线 (7)4.3机械加工余量、工序尺寸及公差的确定 (8)第五章车床专用夹具设计 (9)5.1提出问题 (10)5.2设计思想 (10)5.3定位分析 (10)5.4切屑力和夹紧力的计算 (10)第一章引言1.1 基本概念工艺过程：改变生产对象的形状、尺寸、相对位置和性质等，使其成为成平或半成品的过程。

生产纲领：企业在计划期内应该生产的产品产量和进度计划。

基准：基准是指用以确定生产对象几何要素间的几何关系所依据的点、线、面，对一个机械零件而言，基准就是确定该零件上的其它点、线、面所依据的点、线、面。

六点定位原理：任何一个自由刚体，在空间都有六个自由度（自由度是完全确定物体在空间几何位置所需要的独立坐标数目），即沿坐标轴的x、y、z移动和绕次坐标轴的转动。

限制了刚体的六个自由度，就确定了刚体的位置。

工序：工序是指一个（或一组）工人在一台机床（或一个工作地点）上，对同一个（或同时对几个）工件所连续完成的那一部分工艺过程。

1.2 轴承座零件的介绍轴承座零件一般都是用铸铁、铜等材料铸造而成。

轴承座零件的毛坯选择和其材料、结构和尺寸等因素有关，孔径较小（如d<20mm）的轴承孔一般选择钢模铸造。

也可以采用实心铸件。

孔径较大时，采用砂型制造。

大量生产是一般选用钢模制造，这样既提高生产率又节约金属材料。

轴承座加工工艺及夹具设计毕业设计本文将介绍轴承座加工工艺及夹具设计的毕业设计，内容包括轴承座的结构和加工工艺、夹具的设计、试制和改进等。

一、轴承座的结构和加工工艺轴承座是安装在机器或设备上，用于支撑轴承或滑动轴承的基座，具有强度高、刚性好、精度高等特点。

轴承座的主要结构包括支座、凸缘和密封等部分，其加工工艺主要包括以下步骤：1. 材料准备。

一般采用优质的铸钢、铸铁、铸铝等材料制造轴承座。

2. 绘制CAD图纸。

按照轴承座的设计要求，绘制底座、支承座、凸缘和密封等部分的CAD图纸，并进行三维模拟和分析。

3. 制造模具。

根据CAD图纸制造轴承座的模具，以确保加工精度和产品质量。

4. 铸造。

将准备好的铸钢、铸铁、铸铝等材料经过熔炼后，通过模具铸造成轴承座的毛坯。

5. 机械加工。

在毛坯的基础上，进行粗加工、半精加工和精加工等步骤，以得到符合设计要求的轴承座。

6. 表面处理。

对轴承座进行砂轮打磨、抛光、热处理等处理，以达到表面光滑、防锈、耐磨等要求。

7. 检验。

对轴承座进行外观、尺寸、硬度等多项检测，以确保质量达到标准要求。

二、夹具的设计夹具是对工件进行加工的辅助工具，它的作用是将工件固定在机床上，并进行加工加工。

夹具应具有稳定性好、可靠性高、操作简单等特点。

设计夹具的时候，需要考虑到轴承座的结构特点、几何形状和加工要求等因素，同时合理利用机床的运动轨迹和工作台的平移、旋转等功能。

1. 功能要求。

夹具的主要功能是将轴承座固定在机床上，并加工出符合设计要求的轴承座，因此夹具的设计要考虑到稳定性、旋转和移动平衡、易于调整刀具位置等要求。

2. 外形要求。

夹具的外形要与轴承座形状匹配，从而保证夹具对轴承座的夹紧效果。

3. 材料选择。

夹具的制造材料一般采用优质的钢材等金属材料，以保证夹具的承载能力和耐用性。

4. 结构设计。

根据轴承座的结构和尺寸，设计夹具的结构形式。

夹具一般包括底板、夹紧块、定位销、螺杆等部分，其中夹紧块是夹住工件的核心部分，并应考虑到工件的形状和加工要求，合理选择夹紧块的形状和数量。

题目轴承座(二)加工工艺及夹具设计
1、课程设计的目的
1、培养学生理论联系实际的设计思想，训练学生综合运用专业基础课程、专业课程的理论知识，结合生产实际完成一般机电产品（或零部件）的设计制造方法及步骤的设计能力。

2、强化专业各课程知识的掌握，对各课程的有机联系与应用加深理解；
3、培养学生的系统设计能力与综合应用知识解决工程问题的能力
2、课程设计的内容和要求（包括原始数据、技术要求、工作要求等）
对该零件制订出机械加工工艺规程，设计出主要的工艺装备（机床夹具）。

最后完成机械加工工艺过程卡片，夹具的装配图及主要零件图1-2张以及设计说明书。

学生需完成的任务：
1．5000字以上的设计说明书
2．提交设计的各种图纸、表格。

3、主要参考文献
[1]、陈日曜，《金属切削原理》，北京：机械工业出版社，1993
[2]、吴圣庄，《金属切削机床概论》，北京：机械工业出版社，1993
[3] 王先逵，《机械制造工艺学》，北京：机械工业出版社，2002
[4] 刘友才，《机床夹具设计》，北京：机械工业出版社，1995
4、课程设计工作进度计划
明确设计要求，查资料,进行方案分析设计 16学时
确定方案，进行相应内容的设计计算 32学时
完成图纸的绘制 32学时
完成加工工艺规程及工艺装备设计 32学时
整理说明书 16学时
小组答辩 8学时
合计： 3周
指导教师（签字）日期
教研室意见：
年月日
学生（签字）：
接受任务时间：年月日。
