二、湿空气的焓湿图（I-H 图）及其应用1．I-H 图的构成图10-3是在总压力p ＝100kPa 下，绘制的I-H 图。

此图纵轴表示湿空气的焓值I ，横轴表示湿空气的湿度H 。

图中共有五种线，分述如下。

（1）等焓（I ）线平衡于横轴（斜轴）的一系列线，每条直线上任何点都具有相同的焓值。

（2）等湿度（H ）线为一系列平行于纵轴的垂直线，每条线上任何一点都具有相同的湿含量。

（3）等干球温度（t ）线 即等温线将式（10-12）写成 H t t I )249088.1(01.1++=当t 为定值，I 与H 成直线关系。

任意规定t 值，按此式计算I 与H 的对应关系，标绘在图上，即为一条等温线。

同一条直线上的每一点具有相同的温度数值。

因直线斜率（1.88t +2490）随温度t 的升高而增大，所以等温线互不平行。

（4）等相对湿度（ϕ）线由式（10-4）、式（10-6）可得：饱饱p p p H ϕϕ-=622.0 等相对湿度（ϕ）线就是用上式绘制的一组曲线。

ϕ=100%时称为饱和空气线，此时的空气被水汽所饱和。

（5）水蒸汽分压（水p ）线由式（10－4）可得 HpH p +=622.0水 它是在总压p ＝101.325kPa 时，空气中水汽分压水p 与湿度H 之间的关系曲线。

2．I-H 图的应用利用I-H 图可方便的确定湿空气的性质。

首先，须确定湿空气的状态点，然后由I-H 图中读出各项参数。

假设已知湿空气的状态点A 的位置，如图10-4所示。

p、露t 可直接读出通过A点的四条参数线的数值。

可由H值读出与其相关的参数水的数值，由I值读出与其相关的参数湿t≈绝t的数值。

通常根据下述条件之一来确定湿空气的状态点，已知条件是：（1）湿空气的温度t和湿球温度湿t，状态点的确定见图9-5（a）。

（2）湿空气的温度t和露点温度露t，状态点的确定见图9-5（b）。

（3）湿空气的温度t和相对湿度 ，状态点的确定见图9-5（c）。

课堂练习一次回风过程：输入室内温度26℃、相对湿度50%、室外干球温度34℃、送风温差6℃、新风比30％，输入余热量200Kw,余湿量0.04Kg/s,即可计算耗冷量（492.546KW）、新风冷负荷（167.17872KW）、二次加热量（125.259 KW）、送风量（47808m ³/h）、送风点温度（20℃）、送风点焓（40.87kj/kg）、露点温度（10.7℃）、热湿比（5000kj/kg）、室内点焓（53.42kj/kg）、室外点焓（88.38 kj/kg）、混合点焓（63.91 kj/kg）、管道温升点温度（1.5℃）和焓（33.01 kj/kg）并可在焓湿图上标注出来（1）.送风量计算：qm =Q/ hn – ho15.94=200/（53.42-40.87=12.55）式中：qm－送风量(kg/s) 【kg/s*3600/1.2=m³/h】Q－总冷负荷(余热量) (kW)hn－室内设计温度的焓值(kj/ kg)ho－送风状态点的焓值(kj/ kg)（2）.新风冷负荷计算：Q（新风）= qm*（h‹wx›-h‹nx›）167.136768=4.7808*（88.38-53.42=34.96）式中：qm－新风量(kg/s) 【kg/s*3600/1.2=m³/h】Q－新风冷负荷(kW)hn－室内设计温度的焓值(kj/ kg)ho－送风状态点的焓值(kj/ kg)（3）.空气冷却器处理空气所需的冷量：Q = qm (hc – hl)492.546=15.94*（63.91-33.01=30.9）式中：qm－送风量(kg/s)Q－空气冷却器处理空气所需的冷量(kWhc－混合点的焓值(kj/ kg)hl－夏季机器露点状态的比熔(kj/ kg)（4）二次加热量（再热器的加热量）计算：Q₂= qm (ho – hl)式中：qm－送风量(kg/s)Q₂－空气冷却器处理空气所需的冷量(kWho－送风状态点的焓值(kj/ kg)hl－夏季机器露点状态的比熔(kj/ kg) （5）热湿比计算：总冷负荷(余热量)/余湿量=热湿比。

201风机盘管加新风系统空气处理过程--------------------新风处理到与室内等焓N--干球温度(℃):26湿球温度(℃):19.4露点温度(℃):16.3焓(kJ/kg.干空气):56.405 W--干球温度(℃):34.8湿球温度(℃):26.8露点温度(℃):24.3焓(kJ/kg.干空气):85.567 L--干球温度(℃):20湿球温度(℃):19.4露点温度(℃):19.2焓(kJ/kg.干空气):56.405 K--干球温度(℃):20.5湿球温度(℃):19.6露点温度(℃):19.2焓(kJ/kg.干空气):56.923 M--干球温度(℃):15.2湿球温度(℃):14.7露点温度(℃):14.4焓(kJ/kg.干空气):41.707 O--干球温度(℃):16.2湿球温度(℃):15.7露点温度(℃):15.5焓(kJ/kg.干空气):44.786 室内全热冷负荷(kW):22.65室内显热冷负荷(kW):19.714室内潜热冷负荷(kW):2.936室内湿负荷(g/s):1.198室内热湿比(kJ/kg):18906.5新风带入室内全热冷负荷(kW):0.204新风带入室内显热冷负荷(kW):-2.146新风带入室内潜热冷负荷(kW):2.351新风带入室内湿负荷(g/s):0.961※注：负值表示新风承担了室内部分的冷负荷或者湿负荷新风处理机组全热冷负荷(kW):11.505新风处理机组显热冷负荷(kW):6.323新风处理机组潜热冷负荷(kW):5.182新风处理机组湿负荷(g/s):2.128新风处理机组热湿比(kJ/kg):5407.5风机盘管承担全热冷负荷(kW):22.854风机盘管承担显热冷负荷(kW):17.561风机盘管承担潜热冷负荷(kW):5.294风机盘管承担湿负荷(g/s):2.159风机盘管承担热湿比(kJ/kg):10584.3风量关系:新风风量(m^3/h):1267室内回风风量(m^3/h):4994.121室内送风风量(m^3/h):6261.121风机盘管送风风量(m^3/h):4994.121208风机盘管加新风系统空气处理过程--------------------新风处理到与室内等焓N--干球温度(℃):26湿球温度(℃):19.4露点温度(℃):16.3焓(kJ/kg.干空气):56.405 W--干球温度(℃):34.8湿球温度(℃):26.8露点温度(℃):24.3焓(kJ/kg.干空气):85.567 L--干球温度(℃):20湿球温度(℃):19.4露点温度(℃):19.2焓(kJ/kg.干空气):56.405 K--干球温度(℃):20.5湿球温度(℃):19.6露点温度(℃):19.2焓(kJ/kg.干空气):56.923 M--干球温度(℃):15.2湿球温度(℃):14.7露点温度(℃):14.4焓(kJ/kg.干空气):41.71 O--干球温度(℃):16.2湿球温度(℃):15.7露点温度(℃):15.5焓(kJ/kg.干空气):44.788室内全热冷负荷(kW):28.98室内显热冷负荷(kW):25.226室内潜热冷负荷(kW):3.754室内湿负荷(g/s):1.532室内热湿比(kJ/kg):18916.4新风带入室内全热冷负荷(kW):0.262新风带入室内显热冷负荷(kW):-2.746新风带入室内潜热冷负荷(kW):3.007新风带入室内湿负荷(g/s):1.23※注：负值表示新风承担了室内部分的冷负荷或者湿负荷新风处理机组全热冷负荷(kW):14.719新风处理机组显热冷负荷(kW):8.09新风处理机组潜热冷负荷(kW):6.63新风处理机组湿负荷(g/s):2.722新风处理机组热湿比(kJ/kg):5407.5风机盘管承担全热冷负荷(kW):29.242风机盘管承担显热冷负荷(kW):22.47风机盘管承担潜热冷负荷(kW):6.771风机盘管承担湿负荷(g/s):2.762风机盘管承担热湿比(kJ/kg):10587.7风量关系:新风风量(m^3/h):1621室内回风风量(m^3/h):6391.041室内送风风量(m^3/h):8012.041风机盘管送风风量(m^3/h):6391.041108风机盘管加新风系统空气处理过程--------------------新风处理到与室内等焓N--干球温度(℃):26湿球温度(℃):19.4露点温度(℃):16.3焓(kJ/kg.干空气):56.405 W--干球温度(℃):34.8湿球温度(℃):26.8露点温度(℃):24.3焓(kJ/kg.干空气):85.567 L--干球温度(℃):20湿球温度(℃):19.4露点温度(℃):19.2焓(kJ/kg.干空气):56.405 K--干球温度(℃):20.5湿球温度(℃):19.6露点温度(℃):19.2焓(kJ/kg.干空气):56.923 M--干球温度(℃):15.2湿球温度(℃):14.7露点温度(℃):14.4焓(kJ/kg.干空气):41.703 O--干球温度(℃):16.2湿球温度(℃):15.7露点温度(℃):15.5焓(kJ/kg.干空气):44.785室内全热冷负荷(kW):18.9室内显热冷负荷(kW):16.45室内潜热冷负荷(kW):2.45室内湿负荷(g/s):1室内热湿比(kJ/kg):18900.0新风带入室内全热冷负荷(kW):0.171新风带入室内显热冷负荷(kW):-1.792新风带入室内潜热冷负荷(kW):1.963新风带入室内湿负荷(g/s):0.803※注：负值表示新风承担了室内部分的冷负荷或者湿负荷新风处理机组全热冷负荷(kW):9.607新风处理机组显热冷负荷(kW):5.28新风处理机组潜热冷负荷(kW):4.327新风处理机组湿负荷(g/s):1.777新风处理机组热湿比(kJ/kg):5407.5风机盘管承担全热冷负荷(kW):19.071风机盘管承担显热冷负荷(kW):14.651风机盘管承担潜热冷负荷(kW):4.42风机盘管承担湿负荷(g/s):1.803风机盘管承担热湿比(kJ/kg):10579.0风量关系:新风风量(m^3/h):1058室内回风风量(m^3/h):4165.991室内送风风量(m^3/h):5223.991风机盘管送风风量(m^3/h):4165.991109风机盘管加新风系统空气处理过程--------------------新风处理到与室内等焓N--干球温度(℃):26湿球温度(℃):19.4露点温度(℃):16.3焓(kJ/kg.干空气):56.405 W--干球温度(℃):34.8湿球温度(℃):26.8露点温度(℃):24.3焓(kJ/kg.干空气):85.567 L--干球温度(℃):20湿球温度(℃):19.4露点温度(℃):19.2焓(kJ/kg.干空气):56.405 K--干球温度(℃):20.5湿球温度(℃):19.6露点温度(℃):19.2焓(kJ/kg.干空气):56.923 M--干球温度(℃):15.6湿球温度(℃):15.1露点温度(℃):14.8焓(kJ/kg.干空气):42.925 O--干球温度(℃):16.4湿球温度(℃):15.9露点温度(℃):15.6焓(kJ/kg.干空气):45.243室内全热冷负荷(kW):7.2室内显热冷负荷(kW):6.406室内潜热冷负荷(kW):0.794室内湿负荷(g/s):0.324室内热湿比(kJ/kg):22222.2新风带入室内全热冷负荷(kW):0.055新风带入室内显热冷负荷(kW):-0.581新风带入室内潜热冷负荷(kW):0.636新风带入室内湿负荷(g/s):0.26※注：负值表示新风承担了室内部分的冷负荷或者湿负荷新风处理机组全热冷负荷(kW):3.115新风处理机组显热冷负荷(kW):1.712新风处理机组潜热冷负荷(kW):1.403新风处理机组湿负荷(g/s):0.576新风处理机组热湿比(kJ/kg):5407.5风机盘管承担全热冷负荷(kW):7.255风机盘管承担显热冷负荷(kW):5.823风机盘管承担潜热冷负荷(kW):1.432风机盘管承担湿负荷(g/s):0.584风机盘管承担热湿比(kJ/kg):12418.6风量关系:新风风量(m^3/h):343室内回风风量(m^3/h):1728.67室内送风风量(m^3/h):2071.67风机盘管送风风量(m^3/h):1728.67104新风处理到与室内等焓N--干球温度(℃):26湿球温度(℃):19.4露点温度(℃):16.3焓(kJ/kg.干空气):56.405 W--干球温度(℃):34.8湿球温度(℃):26.8露点温度(℃):24.3焓(kJ/kg.干空气):85.567 L--干球温度(℃):20湿球温度(℃):19.4露点温度(℃):19.2焓(kJ/kg.干空气):56.405 K--干球温度(℃):20.5湿球温度(℃):19.6露点温度(℃):19.2焓(kJ/kg.干空气):56.923M--干球温度(℃):15.2湿球温度(℃):14.7露点温度(℃):14.4焓(kJ/kg.干空气):41.705 O--干球温度(℃):16.2湿球温度(℃):15.7露点温度(℃):15.5焓(kJ/kg.干空气):44.786 室内全热冷负荷(kW):15.9室内显热冷负荷(kW):13.839室内潜热冷负荷(kW):2.061室内湿负荷(g/s):0.841室内热湿比(kJ/kg):18906.1新风带入室内全热冷负荷(kW):0.144新风带入室内显热冷负荷(kW):-1.508新风带入室内潜热冷负荷(kW):1.651新风带入室内湿负荷(g/s):0.675※注：负值表示新风承担了室内部分的冷负荷或者湿负荷新风处理机组全热冷负荷(kW):8.082新风处理机组显热冷负荷(kW):4.442新风处理机组潜热冷负荷(kW):3.64新风处理机组湿负荷(g/s):1.495新风处理机组热湿比(kJ/kg):5407.5风机盘管承担全热冷负荷(kW):16.044风机盘管承担显热冷负荷(kW):12.326风机盘管承担潜热冷负荷(kW):3.717风机盘管承担湿负荷(g/s):1.516风机盘管承担热湿比(kJ/kg):10581.2风量关系:新风风量(m^3/h):890室内回风风量(m^3/h):3505.181室内送风风量(m^3/h):4395.181风机盘管送风风量(m^3/h):3505.181。

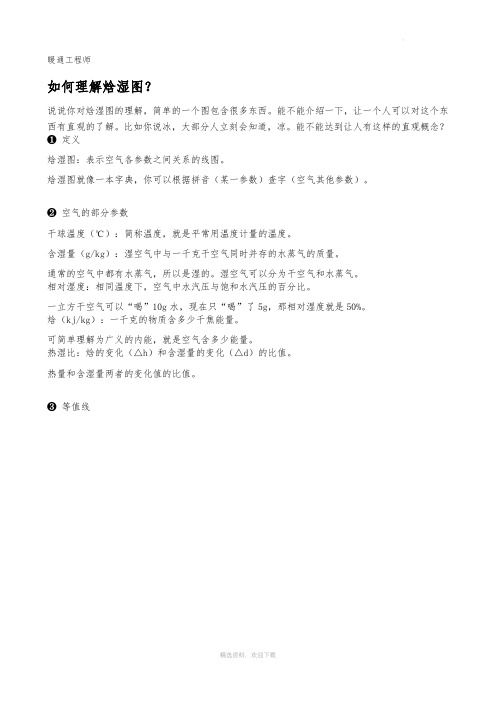

暖通工程师如何理解焓湿图？说说你对焓湿图的理解，简单的一个图包含很多东西。

能不能介绍一下，让一个人可以对这个东西有直观的了解。

比如你说冰，大部分人立刻会知道，凉。

能不能达到让人有这样的直观概念？❶定义焓湿图：表示空气各参数之间关系的线图。

焓湿图就像一本字典，你可以根据拼音（某一参数）查字（空气其他参数）。

❷空气的部分参数干球温度（℃）：简称温度，就是平常用温度计量的温度。

含湿量（g/kg）：湿空气中与一千克干空气同时并存的水蒸气的质量。

通常的空气中都有水蒸气，所以是湿的。

湿空气可以分为干空气和水蒸气。

相对湿度：相同温度下，空气中水汽压与饱和水汽压的百分比。

一立方干空气可以“喝”10g水，现在只“喝”了5g，那相对湿度就是50%。

焓（kj/kg）：一千克的物质含多少千焦能量。

可简单理解为广义的内能，就是空气含多少能量。

热湿比：焓的变化（△h）和含湿量的变化（△d）的比值。

热量和含湿量两者的变化值的比值。

❸等值线等温线：线上的温度相同。

它的平行线也都是等温线。

同样的温度，空气的含湿量越大，相对湿度和焓值越大。

（非水平）等焓线：线上的焓值相同。

它的平行线也都是等焓线。

同样的焓值，空气温度上升，含湿量在下降。

等湿度线：线上的湿度相同。

它的平行线也都是等湿度线。

同样的含湿量，空气温度越低，焓值（能量）越低。

等相对湿度线：线上的相对湿度相同。

它的平行线也都是等相对湿度线。

同样的相对湿度，空气温度越高，焓值（能量）越高。

❹【小应用】露点温度：空气中的水蒸气变为露珠时候的温度。

图2中A点的温度35℃，相对湿度100%、焓值130kj/kg，含湿量36.6g/kg。

这时如果温度下降到30℃，含湿量和气压不变。

A点就到了B点（虚拟点）的状态。

这时的相对湿度大于100%，多余的水就会从气态凝结成水珠，直到相对湿度小于或等于100%。

到这里你应该能够看懂焓湿图了，下面来再试牛刀。

❺【大应用】举例说明：冬夏空调使用和焓湿图对应变化。

湿空气和焓湿图湿空气概论：在空调系统设计中，无论是工业用的，如纺织车间，计算机房，还是民用的，如办公室，商场等，要处理的对象都是空气，因此，了解空气的性质和变化规律才能使空气的调节符合设计要求，为了方便设计计算，空调行业的前辈们绘制了焓湿图（Psychrometric Chart ），它是空调系统设计中一个重要的工具，为了更好地理解空气和焓湿图，先认识一下空气的特性。

在我们生活周围的空气在空调上的定义是：干空气和水蒸气的混合物，被称为湿空气：湿空气＝干空气(g)＋水蒸气(q)为了研究和计算的方便，假设我们周围的湿空气是理想气体：就是气体分子不占有空间的质点，分子间没有相互作用力。

而湿空气中的水蒸气是处于过热状态，而数量微少，分压力很低，比容很大。

因此理想气体状态方程式也适用于湿空气：而作为理想气体，有以下性质： p = pg + pq m=mg+mq ρ=ρg+ρq ‘i = ig + iqT = Tg = Tq, V = Vg = Vqp 、pg 、 pq —分别为湿空气,、干空气（g ）、水蒸汽(q)压力，Pa ； m 、mg 、mq —分别为湿空气、干空气、水蒸汽的质量，Kg ； Rg 、 Rq —分别为干空气及水蒸汽的气体常数， Rg=287J/Kg·K ； Rq=461J/Kg·K ρ、ρg 、ρq—分别为湿空气、干空气、水蒸汽的密度，Kg/m3 ‘h 、hg 、hq—分别为湿空气、干空气、水蒸汽的焓 T 、Tg 、Tq—分别为湿空气、干空气、水蒸汽的温度 V 、Vg 、Vq—分别为湿空气、干空气、水蒸汽的体积湿空气是由干空气和水蒸汽组成，而干空气的成分变化一般不大，而且没有相变，因此比较容易处理，而水蒸汽会随环境的变化而变化，而且达到饱和状态时还会凝结出水分，因此处理比较复杂，而为了理解水蒸气对湿空气的影响，先了解下面几个概念： 大气压力（p/B ）一般定义是：以北纬45度处海平面的全年平均气压为一个标准大气压力（或物理大气压），p/B=101325Pa ，要注意的是，随着海拔的升高，大气压力不断下降，这时用标准大气压力得出的相关参数就不能再使用了，因为随着压力的下降，湿空气的密度也随着下降，因此，相同容积的湿空气经过风机后全压也会下降，见下式，这时需换算出对应值：另外，大气压力是测试出来的，因此： 绝对压力=当地大气压力+工作压力（表压），这里如果不注明，都指的是绝对压力。

相关公式
h=1.01t+0.001d(2500+1.84t)
空气的焓=1.01*空气温度+0.001*空气含湿量*（2500+1.84*空气温度）
d=622*P s/(B-P s)=622*（φ*P b/(B-φ*Pb)）
d=（h-1.01t）/（2.5+0.00184t）
空气的含湿量=622*水蒸汽分压力/（大气压力-水蒸汽分压力）=622*（相对湿度*饱和水蒸汽φ=P s/P b*100%
空气的相对湿度=水蒸汽的分压力/饱和水蒸汽的分压力 (暖通设计 杜劳师 唯心 8366 t=(h-2.5d)/(1.01+0.00184d)
h=空气的焓（kJ/kg干空气）
t=空气的温度（℃）
d=空气的含湿量（g/kg干空气）
P s=水蒸汽的分压力（h/Pa）
P b=饱和水蒸汽的分压力（h/Pa）
φ=空气的相对湿度（%）
B=大气压力
ε=3.6Q/S=1000*Δh/Δd=1000（h
-h1）/(d2-d1)
2
Q=全热量（W）
S=湿量（kg/h）
空气的湿球温度等于焓不变的情况下，空气加湿到饱和时的温度
“机器露点”φ可在90%-95%之间
水蒸汽分压力）/（大气压力-相对湿度*饱和水蒸汽分压力）师 唯心 83666.7919)。

本资料由“北京-江南雨”精心总结当新风、风机盘管送风各自分别送入房间：①-确定L1点：过N点做等焓h N线与90%相对湿度线相交点于L1：焓值：h L1含湿量：d L1，相对湿度：φL1；②-室内设计参数下的湿负荷量W N：W N由题目给定或由参数查h-d表可得；室外新风带入室内的湿负荷W X：W X=G X×ρ×（d L1- d N）G X—新风送风量，m3/h；ρ—空气密度，kg/m3；d L1—室外新风处理到L1点时的含湿量，g/kg;d N—室内状态下的含湿量，g/kg；室内湿负荷总量：W=W N+W X(kg/s)③-确定点L2点：室内冷负荷为Q(kW)，热湿比线ε= Q/W；过N点做热湿比线ε与90%相对湿度线交点L2；焓值：h L2含湿量：d L2，相对湿度：φL2；④-过L2点做热湿比线ε= Q/W N与等焓直线NL2交于N1点：焓值：h N1含湿量：d N1，相对湿度：φN1；⑤-风机盘管的送风量为：G=Q/( h N1-h L2)当新风送到风机盘管出口处时：①-确定新风处理状态点L：过N点做等焓h N线与90%相对湿度线相交点于L；焓值：h L含湿量：d L，相对湿度：φL；上例中的L1点各参数值。

②确定送风点O：过N点做热湿比线ε= Q/W N与90%相对湿度线相交点于O点；（风机盘管采用最大送风温差，故求与90%相对湿度线相交点）焓值：h O含湿量：d O，相对湿度：φO；③-求总送风量G：G=Q/(h L-h O)NO直线：过N点做热湿比线ε= Q/W NNM直线：过N点做热湿比线ε= Q/( W N+W X)。

焓湿图
空调风柜加湿量计算
1、用冬季焓湿图，确定室内、室、外送风状态点来计算出加湿量：
W=Q/3600x1.2x(do-dm)x3.6,其中：
W：所需加湿量；
Q:处理空气量（M3/h）;
Do:送风状态点焓湿量，根据需要来查焓湿图；
Dm:加湿前空气焓湿量，根据需要来查焓湿图；
2、工业加湿常用加湿量计算：
W=PxVnx(d2-d1)xn,其中：
W：所需要加湿量，kg/h;
P：干空气的比重为：1.19kg/m3;
Vn：进入车间的新风量或车间每小时换气次数x车间体积，单位：M3/h，不密封车间应取车间体积的3倍；
D2：被加湿车间内，达到相对湿度时的绝度湿度，即：每公斤干燥空气中含有多少公斤水分（单位：kg/kg）,全年湿度RH60%,查空气焓湿图得出：d2=0.0126kg/kg;
D1：室外空气绝度湿度，比如：中山最低温度为6℃，相对湿度RH为18%，查空气焓湿图得出：d1=0.001kg/kg
N：保险系数，根据人数、设备、发热体等有关，一般取1.3；
3、。
