⼀篇⽂章：快速看懂焓湿图！空调的任务是对⼀定环境的空⽓的温度、湿度、⽓流速度及空⽓的洁净度进⾏调节。
空⽓既是需要利⽤空调技术对特定空间空⽓环境进⾏调节和控制的主体，⼜是空调⼯程中需要根据不同要求进⾏热湿处理的对象。
因此，全⾯、深⼊地了解空⽓的特性，熟悉反映空⽓状态的参数及相互间关系的线图，会熟练运⽤焓湿图是学习和掌握中央空调技术的重要基础。
空⽓的状态参数我们常说的空⽓是⼲空⽓和⽔蒸⽓的混合物。
空⽓中⽔蒸⽓含量的变化对空⽓的⼲燥和潮湿程度会产⽣重要影响，从⽽对⼈的舒适感及健康、产品产量和质量、⽣产⼯艺过程、设备状况、处理空⽓的能耗等都有极⼤的影响。
基于上述种种原因，平时可以忽略的空⽓中的⽔蒸⽓，在空调范畴⾥不仅不能忽略⽽且还要把它放在⾮常重要的地位来对待。
空⽓除了组成、性质、状态等定性的描述外，为便于对其进⾏处理和调控，还需要有对空⽓进⾏定量分析和描述的物理量，称为空⽓的状态参数。
状态参数通常是指识别某⼀个或某⼀类客观事物的数值特征或数量特征的度量。
可以说每⼀个客观的物体都有其特定的“状态参数”。
从空调的⽬的出发，主要从压⼒、温度、湿度和能量特性四个⽅⾯来描述空⽓的状态，所涉及的参数即为空⽓的状态参数。
温度：露点温度t L、⼲球温度t、湿球温度t S。
湿度：含湿量d、相对湿度φ。
压⼒：⼤⽓压⼒B、⽔蒸⽓分压⼒P q、饱和⽔蒸⽓分压⼒P q，b。
焓：h。
露点温度任⼀状态的未饱和空⽓，在保持所含⽔蒸⽓量不变的条件下，使其温度逐渐降低，当温度低于某⼀个临界温度时，空⽓中的⽔蒸⽓便开始凝结出来，这个临界温度就称为这个状态空⽓的露点温度。
露点温度通常⽤t L表⽰，单位为℃。
在含湿量不变时，空⽓温度下降，由未饱和状态变为饱和状态，此时空⽓的相对湿度φ= 1O0％。
在空调技术中，把空⽓降温⾄露点温度，达到除湿⼲燥空⽓的⽬的。
湿度在空调⼯程中，测量和调节空⽓的湿度是仅次于温度控制的重要任务，尤其是需要知道空⽓中⽔蒸⽓的含量有多少和某⼀状态空⽓吸收⽔蒸⽓的能⼒有多⼤时。
请问：这张图能告诉我们哪些参数？等焓线等温线等相对湿度线等含湿量线热湿比线h =70Kj /K gt=10℃h =50K j /K gt=20℃t=30℃t=40℃h =90K j /K g100%0t=60℃0251520%40%102035d(g/kg)60%80%30Pq(100Pa)如何查询参数就是这一点含湿量13.6湿球温度21.2焓值61.9KJ/KGBAC露点温度18.6空气变化：温度上升、含湿量不变，相对湿度减小。
空气处理机组中各功能在焓湿图中的体现q2、加热主要应用功能段： 蒸汽热水电加热t100%1d2空气处理机组中各功能在焓湿图中的体现q工程实例(夏季工况）回风阀300*600负压门正压门负压门A D BC新风阀300*300混合初效段D wy e rMARK Ⅱ加湿段表冷段电加热段接线盒风机段中效段均流段Dwy e rMARK Ⅱ出风段送风口400*450Ld100%tW新风N(回风)空气处理机组中各功能在焓湿图中的体现混合点C加热后加湿表冷后送风点新风比=NC/WCoL I Ld 100%I Nξ=1260022℃t N(22℃,60%)14℃I O暖通设计中焓湿图运用q2、一次回风系统中应用设计（夏季工况）送风量G=Q/（I N - I 0 ）=3314/（46-36）=0.33kg/s=1426CMH 表冷器冷量：=G*（I N - I L ）加热量=G* （I O - I L ）回风热湿比线送风表冷加热14℃oLd100%ξ=1260022℃tN(22℃,55%)加湿。
焓湿图讲解及应用处理
一、焓湿图的组成
以比焓h-纵坐标，以含湿量d-横坐标，表示大气压力B一定时湿空气各个参数之间的关系。
包含五种线群：
1：等焓线（为使图线不过密，两坐标轴间夹角为135℃）
2：等温线（干球温度线）
3：等相对湿度线Φ
4：水蒸气分压力线Pd
5：热湿比线
下图为湿空气焓湿图（部分）的示意图（图片来源百度百科）。
该图是以1kg干空气的湿空气为基准绘制的。
不同大气压的焓湿图是不同的。
焓湿图上有几种等值参数线：等焓（h）线—与纵坐标成135°角的直线；等含湿量（d）线—平行纵坐标轴的直线；等干球温度（t）线—近似水平的直线；等相对湿度（Ø）线—图中的曲线；等湿球温度线近似与等焓线平行，
图中未表示；水蒸气分压力（pw）与d成单值函数关系，其值表示于d的上方，等pw线平行于等d线；图的右下方给出了热湿比ε的方向线，热湿比又称角系数。

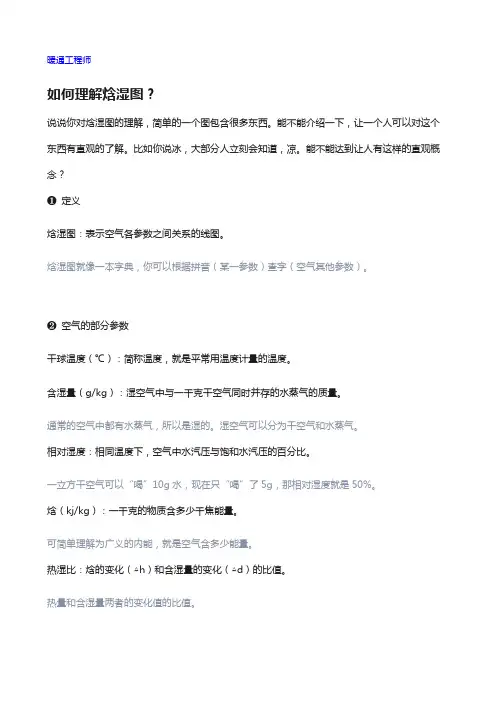

如何理解焓湿图？说说你对焓湿图的理解，简单的一个图包含很多东西。
能不能介绍一下，让一个人可以对这个东西有直观的了解。
比如你说冰，大部分人立刻会知道，凉。
能不能达到让人有这样的直观概念？❶定义焓湿图：表示空气各参数之间关系的线图。
焓湿图就像一本字典，你可以根据拼音（某一参数）查字（空气其他参数）。
❷空气的部分参数干球温度（℃）：简称温度，就是平常用温度计量的温度。
含湿量（g/kg）：湿空气中与一千克干空气同时并存的水蒸气的质量。
通常的空气中都有水蒸气，所以是湿的。
湿空气可以分为干空气和水蒸气。
相对湿度：相同温度下，空气中水汽压与饱和水汽压的百分比。
一立方干空气可以“喝”10g水，现在只“喝”了5g，那相对湿度就是50%。
焓（kj/kg）：一千克的物质含多少千焦能量。
可简单理解为广义的内能，就是空气含多少能量。
热湿比：焓的变化（△h）和含湿量的变化（△d）的比值。
热量和含湿量两者的变化值的比值。
等温线：线上的温度相同。
它的平行线也都是等温线。
同样的温度，空气的含湿量越大，相对湿度和焓值越大。
（非水平）等焓线：线上的焓值相同。
它的平行线也都是等焓线。
同样的焓值，空气温度上升，含湿量在下降。
等湿度线：线上的湿度相同。
它的平行线也都是等湿度线。
同样的含湿量，空气温度越低，焓值（能量）越低。
等相对湿度线：线上的相对湿度相同。
它的平行线也都是等相对湿度线。
同样的相对湿度，空气温度越高，焓值（能量）越高。
❹【小应用】露点温度：空气中的水蒸气变为露珠时候的温度。
图2中A点的温度35℃，相对湿度100%、焓值130kj/kg，含湿量36.6g/kg。
这时如果温度下降到30℃，含湿量和气压不变。
A点就到了B点（虚拟点）的状态。
这时的相对湿度大于100%，多余的水就会从气态凝结成水珠，直到相对湿度小于或等于100%。
到这里你应该能够看懂焓湿图了，下面来再试牛刀。
❺【大应用】举例说明：冬夏空调使用和焓湿图对应变化。
A点：正常夏天没有开空调的房间，温度：30℃，相对湿度：60%，含湿量：13.6g/kg。
