NG飞机结构与起落架复习资料

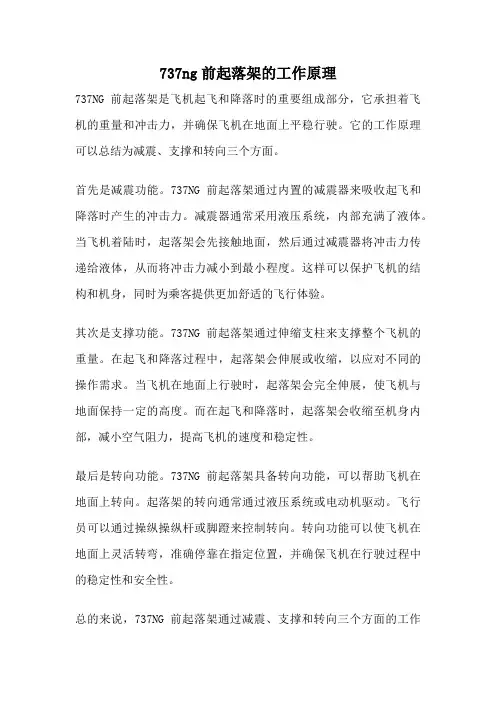

737ng前起落架的工作原理737NG前起落架是飞机起飞和降落时的重要组成部分，它承担着飞机的重量和冲击力，并确保飞机在地面上平稳行驶。

它的工作原理可以总结为减震、支撑和转向三个方面。

首先是减震功能。

737NG前起落架通过内置的减震器来吸收起飞和降落时产生的冲击力。

减震器通常采用液压系统，内部充满了液体。

当飞机着陆时，起落架会先接触地面，然后通过减震器将冲击力传递给液体，从而将冲击力减小到最小程度。

这样可以保护飞机的结构和机身，同时为乘客提供更加舒适的飞行体验。

其次是支撑功能。

737NG前起落架通过伸缩支柱来支撑整个飞机的重量。

在起飞和降落过程中，起落架会伸展或收缩，以应对不同的操作需求。

当飞机在地面上行驶时，起落架会完全伸展，使飞机与地面保持一定的高度。

而在起飞和降落时，起落架会收缩至机身内部，减小空气阻力，提高飞机的速度和稳定性。

最后是转向功能。

737NG前起落架具备转向功能，可以帮助飞机在地面上转向。

起落架的转向通常通过液压系统或电动机驱动。

飞行员可以通过操纵操纵杆或脚蹬来控制转向。

转向功能可以使飞机在地面上灵活转弯，准确停靠在指定位置，并确保飞机在行驶过程中的稳定性和安全性。

总的来说，737NG前起落架通过减震、支撑和转向三个方面的工作原理，保证飞机在起飞和降落过程中的平稳性和安全性。

它的工作不仅仅是机械的，更是为了保护乘客和机组人员的生命安全，为他们提供一个舒适、安全的飞行环境。

这些机械部件的精密设计和可靠性，是现代航空工程的重要成就之一，为飞机的飞行提供了坚实的保障。

无论是在蓝天上翱翔，还是在陆地上巡航，737NG前起落架都默默承担着重要的角色，为人们带来便捷和安全。

1.载荷系数的定义用倍数的概念来表示飞机实际外力同重力之间的关系，是一个相对值。

表示飞机质量力与重力的比率。

2.飞行状态下和起飞着陆状态下载荷系统的区别3.什么是疲劳载荷？飞机上典型疲劳载荷有哪些？飞机长期使用---所受载荷多次重复---形成疲劳载荷。

这种作用会导致结构的疲劳破坏。

主要类型：1）突风载荷2）机动载荷3）增压载荷4）着陆撞击载荷5）地面滑行载荷6）发动机动力装置的热反复载荷7）地-空-地循环载荷8）其他4.什么是载荷谱？飞机在使用过程中结构承受载荷随时间的变化历程。

5.机身功用及外载，什么是增压载荷1）安置空勤组人员、旅客、装载燃油、武器、设备和货物；2）将机翼、尾翼、起落架及发动机连接在一起，形成一架完整的飞机。

增压载荷：增压舱内的空气压力与周围大气空气压力之差。

6.机身结构设计首要要求1) 需满足众多使用要求（最主要）；2) 总体协调性要好，这样有利于飞机减重；3) 保证结构完整性前提下的最小重量要求；4) 合理使用机身的有效容积，保证飞机性能；5) 气动力要求主要是减小阻力；6) 装载多，本身结构复杂，故对开敞性（便于维修）要求更高；7) 良好的工艺性、经济性要求；7.机身主要构件及其受力特性8.机身典型受力型式及其特点桁梁式：结构特点：有若干桁梁(如四根)，桁梁强；长桁少且弱，甚至可以不连续；蒙皮薄。

受力特点：机身弯曲引起的轴向力主要由桁梁承担；剪力由蒙皮承担。

在桁梁间布置大开口而不会显著影响机身抗弯强度和刚度。

桁条式：结构特点：无桁梁；长桁密且强；蒙皮较厚。

受力特点：机身弯曲引起的轴向力主要由桁条和较厚蒙皮组成的壁板承担；剪力由蒙皮承担。

不宜大开口，抗弯、扭刚度大；蒙皮局部变形小，有利于改善气动性能。

硬壳式：结构特点：无桁梁，无桁条；蒙皮厚，与少数隔框组成机身。

受力特点：机身总体弯、剪、扭引起的全部轴力和剪力由厚蒙皮承担；隔框用于维持机身截面形状，支持蒙皮、承担框平面内的集中力。

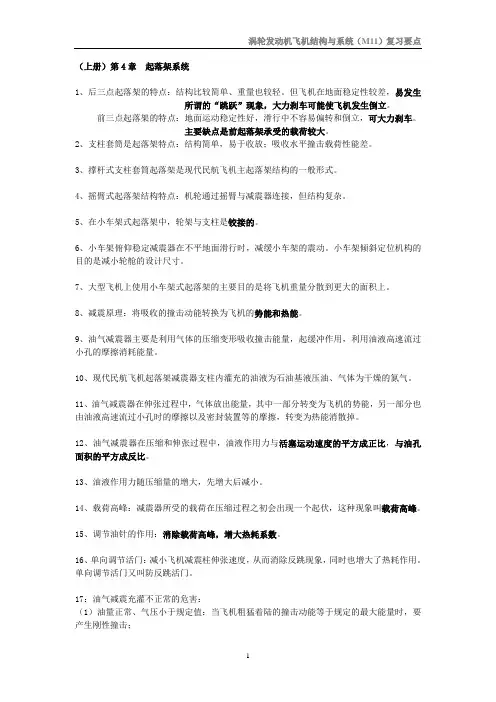

（上册）第4章起落架系统1、后三点起落架的特点：结构比较简单、重量也较轻。

但飞机在地面稳定性较差，易发生所谓的“跳跃”现象，大力刹车可能使飞机发生倒立。

前三点起落架的特点：地面运动稳定性好，滑行中不容易偏转和倒立，可大力刹车。

主要缺点是前起落架承受的载荷较大。

2、支柱套筒是起落架特点：结构简单，易于收放；吸收水平撞击载荷性能差。

3、撑杆式支柱套筒起落架是现代民航飞机主起落架结构的一般形式。

4、摇臂式起落架结构特点：机轮通过摇臂与减震器连接，但结构复杂。

5、在小车架式起落架中，轮架与支柱是铰接的。

6、小车架俯仰稳定减震器在不平地面滑行时，减缓小车架的震动。

小车架倾斜定位机构的目的是减小轮舱的设计尺寸。

7、大型飞机上使用小车架式起落架的主要目的是将飞机重量分散到更大的面积上。

8、减震原理：将吸收的撞击动能转换为飞机的势能和热能。

9、油气减震器主要是利用气体的压缩变形吸收撞击能量，起缓冲作用，利用油液高速流过小孔的摩擦消耗能量。

10、现代民航飞机起落架减震器支柱内灌充的油液为石油基液压油、气体为干燥的氮气。

11、油气减震器在伸张过程中，气体放出能量，其中一部分转变为飞机的势能，另一部分也由油液高速流过小孔时的摩擦以及密封装置等的摩擦，转变为热能消散掉。

12、油气减震器在压缩和伸张过程中，油液作用力与活塞运动速度的平方成正比，与油孔面积的平方成反比。

13、油液作用力随压缩量的增大，先增大后减小。

14、载荷高峰：减震器所受的载荷在压缩过程之初会出现一个起伏，这种现象叫载荷高峰。

15、调节油针的作用：消除载荷高峰，增大热耗系数。

16、单向调节活门：减小飞机减震柱伸张速度，从而消除反跳现象，同时也增大了热耗作用。

单向调节活门又叫防反跳活门。

17：油气减震充灌不正常的危害：（1）油量正常、气压小于规定值：当飞机粗猛着陆的撞击动能等于规定的最大能量时，要产生刚性撞击；（2）油量正常、气压大于规定值：即使在正常着陆和滑行时，撞击载荷也较大，飞机各部件结构就容易因疲劳而提前损坏；（3）气压正常、油量少于规定值：减震柱工作特性与气压不足的相似。

1.飞机的重心过载、使用过载、速压。

作用在飞机某方向的除重力之外的外载荷与飞机重量的比值，称为该方向的飞机重心过载，用n表示。

Y=n y*G，通常把飞机在飞行中出现的过载值n y称为使用过载，Y为升力。

2.飞机的机动飞行包线。

（p11）飞机允许的机动飞行状态都被限制在这一包线之内，这条包线就称为机动飞行包线。

3.机翼上的主要外载荷，机翼结构的主要构件及其作用、主要受力型式及其受力特点。

机翼主要受到两种类型的外载荷：一种是以空气动力载荷为主，包括机翼结构本身质量力的分布载荷，另一种是由各种连接点传来的集中载荷。

机翼一般由蒙皮，长桁，翼肋，翼梁，纵墙。

蒙皮的功用是形成流线型的机翼外表面，为了尽量减小机翼的阻力，蒙皮应力求光滑，为此应提高蒙皮的横向弯曲刚度，以减小它在飞行中的凹凸变形。

蒙皮受到垂直于其表面的局部气动载荷。

长桁：①支持蒙皮②提高蒙皮抗压和抗剪稳定性③承受由弯矩引起的部分轴力翼肋：①构成并保持机翼形状②把蒙皮和长桁传给它的空气动力载荷传递给翼梁腹板，而把空气动力形成的扭矩，通过铆钉以剪流的形式传递给蒙皮③支持蒙皮，长桁和翼梁腹板，提高他们的稳定性。

翼梁主要功用是承受机翼的剪力和部分或全部弯矩。

纵墙与蒙皮组成封闭的盒段来承受机翼的扭矩。

机翼的典型受力形式有：梁式，单块式，多腹板式或混合式等薄壁结构。

4.双梁式直机翼上气动载荷的传递。

作用在蒙皮上的空气动力载荷和传递传到长桁上的载荷向翼肋的传递传到翼肋上的载荷向翼梁的传递翼梁的受载蒙皮，腹板承受扭矩5.机身上的主要载荷。

飞机在飞行和着陆过程中，机身结构要承受由机翼，尾翼，起落架等部件的固定接头传来的集中载荷，这是机身结构的主要外载荷，通常可以分为对称载荷和不对称载荷。

6.液压传动，液压系统的主要特点。

液压传动是一种以液体为工作介质，利用液体静压能来完成传动功能的一种传动形式。

①液体不可压缩，在封闭的容器内进行②压力决定于负载③输出速度取决于流量③功率N=p*Q7.液压系统的组成（按元件功能、按分系统）。

基本名词：1、飞机过载：就是飞机在某飞行状态的升力与重力的比值。

4、飞机结构强度试验包括哪些内容？飞机结构强度试验包括静力试验、动力试验和飞行试验。

5、简述结构安全系数确定的基本原则。

原则是既保证结构有足够的强度，刚度又使重量最轻，目前飞机的受力结构主要使用铝合金材料，其强度极限约为比例极限的1.5倍。

6、薄壁结构：骨架加蒙皮，以骨架为基础的一种结构形式，强度、刚度大，重量轻，广泛应用在飞行器上。

7、机翼激振力：机翼扭转产生加剧弯扭振动的附加升力。

8、主操纵系统：是实施对副翼、升降舵和方向舵的操纵，供飞行员操纵飞机绕纵轴、横轴和立轴转动，改变或保持飞机的飞行状态。

10、增升装置：提高飞机起降（低速）时的升力特性的装置，主要有前缘襟翼和后缘襟翼11、操纵力感觉装置：操纵力感觉装置也叫载荷感觉器或加载机构，是为操纵杆提供定中力和模拟感力的装置。

12、座舱热载荷：维持座舱内温度恒定时，单位时间内传入或传出座舱的净热量为座舱热载荷。

13、气动除冰——气动除冰是机械式除冰的一种，气动法是给结冰翼面前缘的除冰带充以一定压力的空气，使胶带膨胀管鼓起而破碎冰层。

14、气热防冰——将加热的空气充入防冰管道，加热翼面，从而防止结冰的一种方法。

15、液体防冰——将冰点很低的液体喷洒在防冰部位，使其与过冷水滴混合后冰点低于表面温度而防止结冰16、国际防火协会将着火分为三类：A类指的是：纸、木材、纤维、橡胶及某些塑料等易燃物品。

B类指的是：——汽油、煤油、滑油、液压油、油脂油漆、溶剂等易燃液体着火着火；C类指的是：——供电与用电设备断路、漏电、超温、跳火等引发的着火；基本概念：4、飞机过载包括设计结构强度时规定的设计过载、飞行时允许的使用过载和随飞行状态变化实际过载。

5、为检查飞机结构在设计的使用条件下能否达到设计的承载能力，必须进行强度刚度试验，刚度试验包括静力试验、动力试验和飞行试验。

6、飞机载荷按其产生及作用特点可分为飞行载荷、地面载荷和座舱增压载荷。

一、起落架的发展和概述（一）、起落架的发展演变在过去，由于飞机的飞行速度低，对飞机气动外形的要求不十分严格，因此飞机的起落架都由固定的支架和机轮组成，这样对制造来说不需要有很高的技术。

当飞机在空中飞行时，起落架仍然暴露在机身之外。

随着飞机飞行速度的不断提高，飞机很快就跨越了音速的障碍，由于飞行的阻力随着飞行速度的增加而急剧增加，这时，暴露在外的起落架就严重影响了飞机的气动性能，阻碍了飞行速度的进一步提高。

因此，人们便设计出了可收放的起落架，当飞机在空中飞行时就将起落架收到机翼或机身之内，以获得良好的气动性能，飞机着陆时再将起落架放下来。

然而，有得必有失，这样做的不足之处是由于起落架增加了复杂的收放系统，使得飞机的总重增加。

但总的说来是得大于失，因此现代飞机不论是军用飞机还是民航飞机，它们的起落架绝大部分都是可以收放的，只有一小部分超轻型飞机仍然采用固定形式的起落架（如农-5飞机）。

（二）、 起落架的概述起落架是飞机起飞、着陆、滑跑、地面移动和停放所必须的支撑系统，是飞机的重要部件之一，其工作性能的好坏及可靠性直接影响飞机的使用和安全。

通常起落架的质量月占飞机正常起飞总重量的4%—6%，占结构质量的10%—15%。

飞机上安装起落架要达到两个目的：一是吸收并耗散飞机与地面的冲击能量和飞机水平能力；二是保证飞机能够自如二又稳定地完成在地面上的各种动作。

为适应飞机在起飞、着陆滑跑和地面滑行的过程中支撑飞机重力，同时吸收飞机在滑行和着陆时震动和冲击载荷，并且承受相应的载荷，起落架的最下端装有带充气轮胎的机轮。

为了缩短着陆滑跑距离，机轮上装有刹车或自动刹车装置。

此外还包括承力支柱、减震器（常用承力支柱作为减震器外筒）、收放机构、前轮减摆器和转弯操纵机构等。

承力支柱将机轮和减震器连接在机体上，并将着陆和滑行中的撞击载荷传递给机体。

前轮减摆器用于消除高速滑行中前轮的摆振。

前轮转弯操纵机构可以增加飞机地面转弯的灵活性。

NG飞机结构与起落架复习资料————————————————————————————————作者：————————————————————————————————日期：737NG飞机结构与起落架复习资料一、填空题1、可用下列标注尺寸在机身上查找部件：机身站位线、机身纵剖线、水线。

2、垂直安定面有四个基准尺寸：垂直安定面站位、垂直安定面前缘站位、方向舵站位、垂直安定面水线3、飞机有八个主要分区帮助查找并识别飞机部件和零件：100－下半机身、200－上半机身、300－机尾、400－动力装置和吊舱支柱、500－左机翼、600－右机翼、700－起落架和起落架舱门、800－舱门4、发动机工作时周围的危险：进气吸力、排气热量、排气速度、发动机噪音。

5、飞行操纵系统包括：主操纵系统、辅助操纵系统。

6、驾驶舱内的主要面板：P1机长仪表板、P2中央仪表板、P5前顶板、P5后顶板、P7遮光板、P3副驾驶仪表板、P9前电子面板、控制台、P8后电子面板。

7、在控制台上的操纵和指示装置包括以下部件：前油门杆、反推油门杆、速度刹车手柄、水平安定面配平轮和指示器、停留刹车手柄和指标灯、襟翼手柄、安定面配平切断电门、起动手柄。

8、737NG飞机液压动力系统由：主液压系统、地面勤务系统、辅助液压系统、液压指示系统组成。

9、备用液压系统是一个必备系统，为以下部件提供备用液压动力：方向舵、前缘襟翼和缝翼、两个反推装置10、备用油箱低油量电门在油箱内油液少于50%时，向位于驾驶舱内飞行操纵面板上的琥珀色备用液压低油量灯发送信号，使灯点亮。

11、当飞行控制面板上的任一盏琥珀色灯亮时，主警告灯和位于系统通告面板（P7）上的飞行控制灯也会点亮。

12、当油泵压力低于1300 psi时，液压系统A和B的发动机驱动泵（EDP）和电动马达驱动泵（EMDP）的琥珀色油泵低压指示灯会点亮。

当液压压力高于1600psi时，琥珀色低压指示灯熄灭13、利用地面勤务车为系统增压时，首先必须卸掉液压油箱的压力14、在起落架上安装下位锁销可确保外力不使起落架开锁。

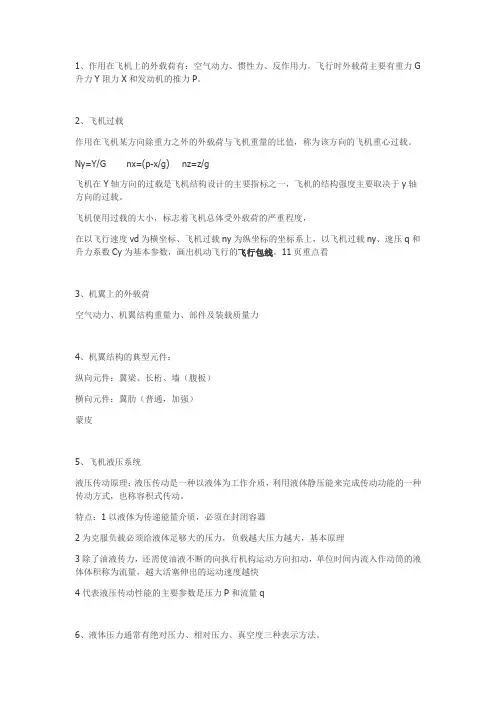

1、作用在飞机上的外载荷有：空气动力、惯性力、反作用力。

飞行时外载荷主要有重力G 升力Y阻力X和发动机的推力P。

2、飞机过载作用在飞机某方向除重力之外的外载荷与飞机重量的比值，称为该方向的飞机重心过载。

Ny=Y/G nx=(p-x/g) nz=z/g飞机在Y轴方向的过载是飞机结构设计的主要指标之一，飞机的结构强度主要取决于y轴方向的过载。

飞机使用过载的大小，标志着飞机总体受外载荷的严重程度，在以飞行速度vd为横坐标、飞机过载ny为纵坐标的坐标系上，以飞机过载ny、速压q和升力系数Cy为基本参数，画出机动飞行的飞行包线。

11页重点看3、机翼上的外载荷空气动力、机翼结构重量力、部件及装载质量力4、机翼结构的典型元件：纵向元件：翼梁、长桁、墙（腹板）横向元件：翼肋（普通，加强）蒙皮5、飞机液压系统液压传动原理：液压传动是一种以液体为工作介质，利用液体静压能来完成传动功能的一种传动方式，也称容积式传动。

特点：1以液体为传递能量介质，必须在封闭容器2为克服负载必须给液体足够大的压力，负载越大压力越大，基本原理3除了油液传力，还需使油液不断的向执行机构运动方向扣动，单位时间内流入作动筒的液体体积称为流量，越大活塞伸出的运动速度越快4代表液压传动性能的主要参数是压力P和流量q6、液体压力通常有绝对压力、相对压力、真空度三种表示方法。

绝对压力=相对压力+大气压力真空度=大气压力-绝对压力7、液体的粘度是液体在单位速度梯度下流动时产生的剪切应力。

他是液体抵抗液层之间发生剪切变形的能力，是衡量液体粘性的指标。

r=Цdv/dy8、液体粘度随温度升高而升高，随压力升高而增大。

9、动力装置液压泵（容积式）89工作原理：利用容积变化进行吸油、压油。

具体看图分析10液压泵的的功率损失主要是容积损失和机械损失，对应的是各个效率。

与油液的粘度有关。

11、容积效率指的是泵的流量损失程度。

Nv=Q/Qt造成流量损失的主要是泵的内漏和在吸油行程中油液不能全部充满油枪。

737ng前起落架的工作原理
737NG（Next Generation）是波音公司的一款窄体客机系列，它的前起落架的工作原理如下：
前起落架主要由起落架支柱、起落架横梁、轮胎、刹车系统、悬挂系统和液压系统等组成。

1. 起落架支柱，起落架支柱是前起落架的主要承重部件，它通过液压系统控制伸缩。

液压系统通过液压缸使支柱伸缩，从而实现起落架的放下和收起。

2. 起落架横梁，起落架横梁连接起落架支柱和飞机机身，起到承载和传递载荷的作用。

3. 轮胎，起落架上安装了多个轮胎，轮胎起到缓冲和减震的作用，使飞机在起降过程中更加平稳。

4. 刹车系统，刹车系统用于控制飞机在地面行驶和制动。

它由刹车踏板、液压系统和刹车盘组成。

当飞机着陆后，刹车系统施加压力使刹车盘与轮胎接触，从而减速飞机。

5. 悬挂系统，悬挂系统用于吸收起落架和飞机之间的冲击和震动，减少对飞机结构的影响。

它由悬挂支架和减震器组成。

6. 液压系统，液压系统为起落架的放下和收起提供动力。

它由
液压泵、液压油箱、液压管路和液压控制组件等组成。

总体来说，前起落架通过液压系统控制起落架支柱的伸缩，通
过悬挂系统和轮胎减震，通过刹车系统控制飞机在地面行驶和制动。

这些系统的协调工作使得飞机在起飞、着陆和地面操作过程中能够
平稳、可靠地运行。

复习题1.简述飞机的研制过程。

2.什么是结构完整性？3.飞机结构设计的基本要求是什么?4.飞机结构设计的原始条件是什么?1.载荷系数的定义和意义（空中飞行时。

意义不要）2.垂直突风（向上、向下）如何改变飞机迎角？3.什么是疲劳载荷？飞机上典型疲劳载荷有哪些？4.什么是载荷谱？有四个题目。

转动不要。

（P16、P20、P53、P54）1.什么是强度、刚度和稳定性。

2.机翼的功用、外载3.什么是机翼的刚心、压心和质心，亚音速飞行时的相对位置.4.翼面结构的典型构件有哪些？有什么功用？承力特点？5.翼面结构的典型受力型式有哪些？6.解释“副翼反效”的原理。

7.什么是“后掠效应”。

8.区别''纵向构件在机身侧边转折”和“梁架式”后掠翼9.后掠机翼、三角翼的特点。

10.为什么局速飞行时锁定外副翼，只操纵内副翼？11.什么是气动弹性，静、动气动弹性现象分别包括哪些？12.什么是机翼的扭转扩大，并对产生原因简要说明。

13.颤振的激振力和阻振力四1.机身功用及外载，什么是增压载荷2.机身结构设计首要要求3.机身主要构件及其受力特性4.机身典型受力型式及其特点5.开口与口盖的分类五1.飞机上常用的材料有哪些2.钛合金的优、缺点3.什么是复合材料，其优缺点六1.机轮式起落架主要有哪几个组成部分？2.起落架外载荷有哪些？3.起落架的布置型式有哪些？4.说明前三点式起落架具有航向稳定性的原理。

5.扭力臂的功用。

6.摇臂式起落架的优点有哪些？7.了解什么是半轴式、半轮叉式及轮叉式起落架及其特点。

8.多支点（多轮多支柱）起落架的优点。

9.什么是减震器的效率系数和热耗系数？10.油气式减震器典型构造、工作原理，载荷由哪三种力组成？11.根据充填压力不同对轮胎的分类。

12.什么是机轮摆振及其防范措施。

13.前轮定中装置。

七1.什么是帕斯卡定理？2.液压传动功率由什么决定？3.液压油有哪几类？有何特性及应用？对液压油一般有何要求？4.现代飞机液压油箱为什么采用增压系统？5.液压泵的分类及其工作原理。
