联想笔记本拆卸图解ThinkPad T系列可以说是时下商务机型中最具代表色的、最受商务人士好评的机型。
虽然在联想收购IBM PC业务之后，推出的几款ThinkPad在一些细节、应用软件等方面已经同之前有所差异，但在外观上的改变一直都不大，因此仍然受到不少小黑FANS的爱戴。
今年ThinkPad T系列最受关注的当然是采用Napa平台的T60系列。
目前ThinkPad T60系列价格日趋平易（最低配的水货机型价格已经跌至8600元），而随着今年一些超高性价比的学生机的上市，更是吸引了很多用户的购买欲。
但是，相信大家已经知道，早先关于一批T60主板出现“飞线”，让很多用户对ThinkPad的质量质疑；另外，一些已经购机的用户对自己的机器也不是很了解，所以有些升级，比如升级内存，都无法自己完成，所以现在我们特意拿出一台T60-CB5来做一次完全拆机，并将全部过程和详细的步骤拍成图片并配以文字。
相信看了下面的文章会排除所有疑问，甚至可以完全可以轻轻松松的拆装一台T60了。
各种长短不一的螺丝上图把机器上拆下来的一些主要螺丝列了出来了，总共52个，9种类型的螺丝，不算多也不算少，主要每种螺丝都很相似，稍有不慎就有可能造成装不上或者最后多出来几个……不过仔细看完我们这篇文章然后按照我们的分类方法来区分螺丝还是非常简单的，主要心细就可以了。
笔记本底部特写看到那么多的螺丝不用害怕，我们在下面会详细地列出那个螺丝是在那里拆下来的。
上图即是笔记本背面螺丝的大概分布。
拆解，首先先把电池拆下来：再来卸掌托看图上面的标志，卸有同样的标志四个螺丝就可以了拧下另外的螺丝后，就可以成功地把掌托卸下来了如上图，ThinkPad T60的两条内存插槽都设置在掌托下，要想更换内存必须完成这一步。
接下来咱们拆键盘，因为之前已经拆了掌托的四个螺丝了，所以这次只需要再拆一个螺丝就可以把键盘拆下来了拆下键盘笔记本内部构造下面，对照上面的图，我们给大家简单介绍一下ThinkPad T60各个部件的特征：·风扇总成：T60的风扇相比T43的风扇多了进风和出风口，所以T60的散热要比T43的更好。

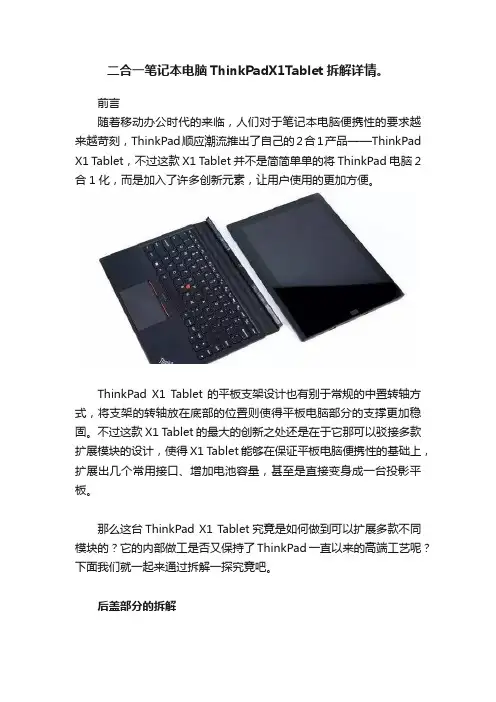

二合一笔记本电脑ThinkPadX1Tablet拆解详情。
前言随着移动办公时代的来临，人们对于笔记本电脑便携性的要求越来越苛刻，ThinkPad顺应潮流推出了自己的2合1产品——ThinkPad X1 Tablet，不过这款X1 Tablet并不是简简单单的将ThinkPad电脑2合1化，而是加入了许多创新元素，让用户使用的更加方便。
ThinkPad X1 Tablet的平板支架设计也有别于常规的中置转轴方式，将支架的转轴放在底部的位置则使得平板电脑部分的支撑更加稳固。
不过这款X1 Tablet的最大的创新之处还是在于它那可以驳接多款扩展模块的设计，使得X1 Tablet能够在保证平板电脑便携性的基础上，扩展出几个常用接口、增加电池容量，甚至是直接变身成一台投影平板。
那么这台ThinkPad X1 Tablet究竟是如何做到可以扩展多款不同模块的？它的内部做工是否又保持了ThinkPad一直以来的高端工艺呢？下面我们就一起来通过拆解一探究竟吧。
后盖部分的拆解ThinkPad X1 Tablet的平板电脑部分，在不展开支架的情况下是无法看到任何一颗固定螺丝的，这使得这台电脑整体的美观程度相当高，但这也加大了本机的拆解难度。
好在我们在支架下面找到了三颗固定螺丝。
另外，在平板电脑底部部分的连接扩展模块挡板下，还藏有两颗固定螺丝。
可以看到取下后盖的ThinkPad X1 Tablet内部近一半的空间都被电池所占据，整个内部空间的利用率相对较高，但还是有部分地方空缺，推测这些空缺位置为LTE高配版才配备的部件。
其他地方的重要电子元件都有金属屏蔽罩保护，可以在一定程度上提升整机的运行稳定性。
部件拆解类在继续拆解之前，先断开电池与主板的连接线，防止在拆解的过程中意外短路给整机造成不可逆的损伤。
ThinkPad X1 Tablet使用的是Intel的AC8260微型无线网卡，比传统笔记本电脑中的无线网卡要小很多，有利于在小尺寸的平板内部合理的安排空间分布。

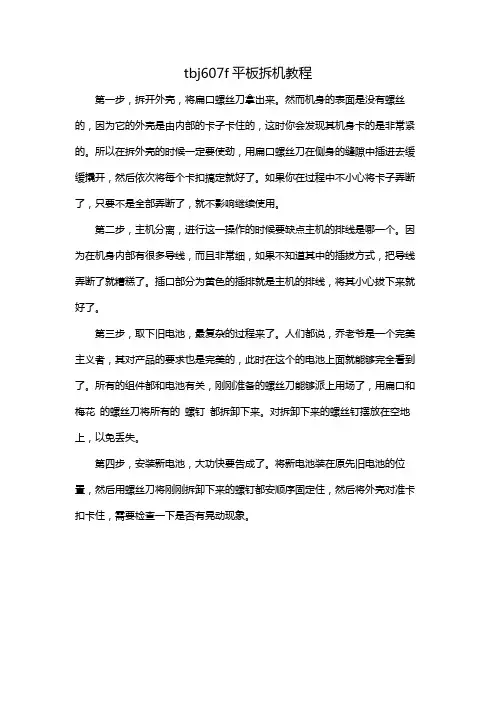

tbj607f平板拆机教程
第一步，拆开外壳，将扁口螺丝刀拿出来。
然而机身的表面是没有螺丝的，因为它的外壳是由内部的卡子卡住的，这时你会发现其机身卡的是非常紧的。
所以在拆外壳的时候一定要使劲，用扁口螺丝刀在侧身的缝隙中插进去缓缓撬开，然后依次将每个卡扣搞定就好了。
如果你在过程中不小心将卡子弄断了，只要不是全部弄断了，就不影响继续使用。
第二步，主机分离，进行这一操作的时候要缺点主机的排线是哪一个。
因为在机身内部有很多导线，而且非常细，如果不知道其中的插拔方式，把导线弄断了就糟糕了。
插口部分为黄色的插排就是主机的排线，将其小心拔下来就好了。
第三步，取下旧电池，最复杂的过程来了。
人们都说，乔老爷是一个完美主义者，其对产品的要求也是完美的，此时在这个的电池上面就能够完全看到了。
所有的组件都和电池有关，刚刚准备的螺丝刀能够派上用场了，用扁口和梅花的螺丝刀将所有的螺钉都拆卸下来。
对拆卸下来的螺丝钉摆放在空地上，以免丢失。
第四步，安装新电池，大功快要告成了。
将新电池装在原先旧电池的位置，然后用螺丝刀将刚刚拆卸下来的螺钉都安顺序固定住，然后将外壳对准卡扣卡住，需要检查一下是否有晃动现象。

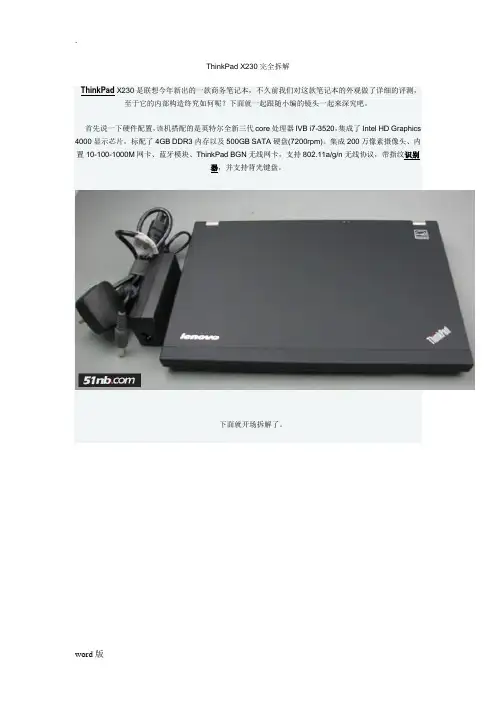

ThinkPad X230完全拆解ThinkPad X230是联想今年新出的一款商务笔记本，不久前我们对这款笔记本的外观做了详细的评测，至于它的内部构造终究如何呢？下面就一起跟随小编的镜头一起来深究吧。
首先说一下硬件配置，该机搭配的是英特尔全新三代core处理器IVB i7-3520，集成了Intel HD Graphics 4000显示芯片，标配了4GB DDR3内存以及500GB SATA硬盘(7200rpm)。
集成200万像素摄像头、内置10-100-1000M网卡、蓝牙模块、ThinkPad BGN无线网卡，支持802.11a/g/n无线协议，带指纹识别器，并支持背光键盘。
下面就开场拆解了。
首先准备好工具，拆解之前把电池先卸下。
更换内存对于X230来说十分简单，只需把图中的3、4螺丝卸下即可，图中的1、2是固定键盘的螺丝，要拆键盘的网友一定要记得把螺丝卸下。
X230的硬盘更换也是非常方便的，只需拧开一个螺丝即可。
隐藏在键盘与掌托下的秘密：卸下螺丝后，键盘可轻松取出X230键盘正面键盘反面键盘拿掉后，即可看到风扇及CPU座〔座子的反面就是CPU〕掌托拆下掌托后，可看到PCMCIA-E插槽、扬声器、蓝牙模块、无线网卡模块、BIOS电池及SD卡槽C壳上半局部机身及各个部件前面将键盘掌托及C盘上半局部拆下后，接着就把显示屏拿下、可依次拆下蓝牙模块、无线网卡模块、扬声器等，最后可将主板从D壳上取下。
显示屏扬声器左边是蓝牙模块，右边是无线网卡内存条及内存后盖挡板硬盘主板正面主板反面笔记本D壳主板各接口特写由于本机是商家提供的新机，所以不便把主板正反面黑色保护磨撕开，让大家了解具体的IC元件型号，现对主板各个接口进展剖析。
内存条插槽主板左侧接口主板右侧接口电池级SIM插槽主板Mini PCI接口，本机的无线网卡放在图中的左侧，右侧可添加3G模块或mSATA SSDBIOS电池散热管电池正面电池反面最后再来X全家福包括拍照、拆解，整个过程大约持续了40分钟。
