EAGLE-PCB-快速入门

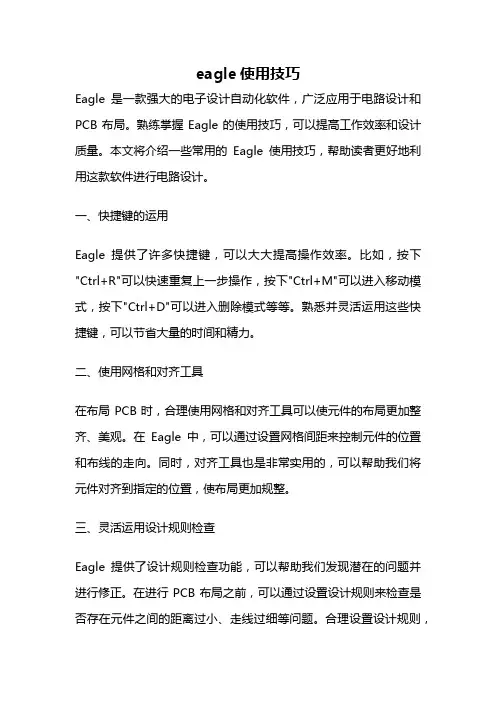

eagle使用技巧Eagle是一款强大的电子设计自动化软件，广泛应用于电路设计和PCB布局。

熟练掌握Eagle的使用技巧，可以提高工作效率和设计质量。

本文将介绍一些常用的Eagle使用技巧，帮助读者更好地利用这款软件进行电路设计。

一、快捷键的运用Eagle提供了许多快捷键，可以大大提高操作效率。

比如，按下"Ctrl+R"可以快速重复上一步操作，按下"Ctrl+M"可以进入移动模式，按下"Ctrl+D"可以进入删除模式等等。

熟悉并灵活运用这些快捷键，可以节省大量的时间和精力。

二、使用网格和对齐工具在布局PCB时，合理使用网格和对齐工具可以使元件的布局更加整齐、美观。

在Eagle中，可以通过设置网格间距来控制元件的位置和布线的走向。

同时，对齐工具也是非常实用的，可以帮助我们将元件对齐到指定的位置，使布局更加规整。

三、灵活运用设计规则检查Eagle提供了设计规则检查功能，可以帮助我们发现潜在的问题并进行修正。

在进行PCB布局之前，可以通过设置设计规则来检查是否存在元件之间的距离过小、走线过细等问题。

合理设置设计规则，并进行检查和修正，可以提高电路的可靠性和稳定性。

四、使用标签和注释在进行复杂的电路设计时，为了方便自己和他人的理解，可以合理使用标签和注释。

在Eagle中，可以通过添加标签和注释来说明电路的功能、连接方式等。

这样不仅可以提高设计的可读性，还可以方便后续的维护和修改。

五、合理使用层次管理功能Eagle提供了层次管理功能，可以将电路分为不同的层次进行管理。

在进行复杂的电路设计时，可以将电路按照功能模块进行划分，使用层次管理功能可以更好地组织和管理电路的结构。

这样可以提高设计的可维护性和可扩展性。

六、使用自定义元件库Eagle提供了一些常用的元件库，但在实际设计中可能需要使用一些特定的元件。

这时，我们可以使用Eagle的自定义元件库功能，将这些特定的元件添加到库中，并进行命名和分类。

PCB入门基础培训资料(doc 23页)PCB入门教程1、概述PCB（Printed Circuit Board），中文名称为印制线路板，简称印制板，是电子工业的重要部件之一。

几乎每种电子设备，小到电子手表、计算器，大到计算机，通讯电子设备，军用武器系统，只要有集成电路等电子元器件，为了它们之间的电气互连，都要使用印制板。

在较大型的电子产品研究过程中，最基本的成功因素是该产品的印制板的设计、文件编制和制造。

印制板的设计和制造质量直接影响到整个产品的质量和成本，甚至导致商业竞争的成败。

一．印制电路在电子设备中提供如下功能：提供集成电路等各种电子元器件固定、装配的机械支撑。

实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘。

提供所要求的电气特性，如特性阻抗等。

为自动焊锡提供阻焊图形，为元件插装、检查、维修提供识别字符和图形。

二．有关印制板的一些基本术语如下：菲林底版的图形边缘平直整齐，边缘不发虚；黑白反差大，满足感光工艺要求。

菲林底版的材料应具有良好的尺寸稳定性，即由于环境温度和湿度变化而产生的尺寸变化小。

双面板和多层板的菲林底版，要求焊盘及公共图形的重合精度好。

菲林底版各层应有明确标志或命名。

菲林底版片基能透过所要求的光波波长，一般感光需要的波长范围是3000--4000A。

以前制作菲林底版时，一般都需要先制出照相底图，再利用照相或翻版完成菲林底版的制作。

今年来，随着计算机技术的飞速发展，菲林底版的制作工艺也有了很大发展。

利用先进的激光光绘技术，极大提高了制作速度和底版的质量，并且能够制作出过去无法完成的高精度、细导线图形，使得印制板生产的CAM技术趋于完善。

二>、基板材料。

覆铜箔层压板（Copper Clad Laminates，简写为CCL），简称覆铜箔板或覆铜板，是制造印制电路板（以下简称PCB）的基板材料。

目前最广泛应用的蚀刻法制成的PCB，就是在覆铜箔板上有选择的进行的蚀刻，得到所需的线路的图形。

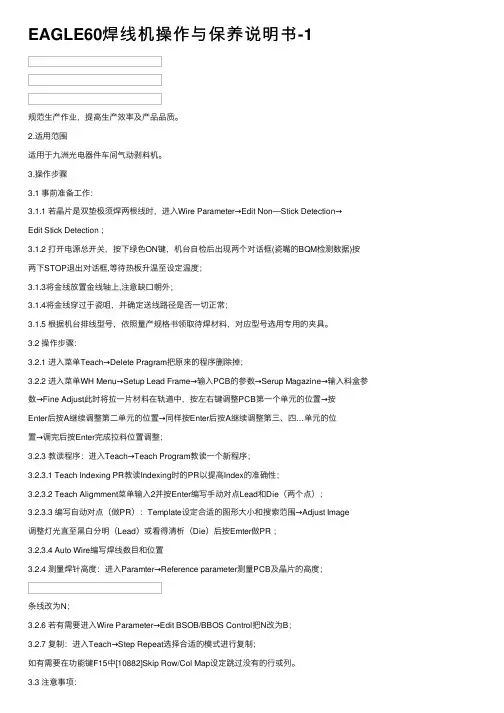

EAGLE60焊线机操作与保养说明书-1规范⽣产作业，提⾼⽣产效率及产品品质。

2.适⽤范围适⽤于九洲光电器件车间⽓动剥料机。

3.操作步骤3.1 事前准备⼯作：3.1.1 若晶⽚是双垫极须焊两根线时，进⼊Wire Parameter→Edit Non—Stick Detection→Edit Stick Detection ；3.1.2 打开电源总开关，按下绿⾊ON键，机台⾃检后出现两个对话框(瓷嘴的BQM检测数据)按两下STOP退出对话框,等待热板升温⾄设定温度；3.1.3将⾦线放置⾦线轴上,注意缺⼝朝外；3.1.4将⾦线穿过于瓷咀，并确定送线路径是否⼀切正常；3.1.5 根据机台排线型号，依照量产规格书领取待焊材料，对应型号选⽤专⽤的夹具。

3.2 操作步骤：3.2.1 进⼊菜单Teach→Delete Pragram把原来的程序删除掉；3.2.2 进⼊菜单WH Menu→Setup Lead Frame→输⼊PCB的参数→Serup Magazine→输⼊料盒参数→Fine Adjust此时将拉⼀⽚材料在轨道中，按左右键调整PCB第⼀个单元的位置→按Enter后按A继续调整第⼆单元的位置→同样按Enter后按A继续调整第三、四…单元的位置→调完后按Enter完成拉料位置调整；3.2.3 教读程序：进⼊Teach→Teach Program教读⼀个新程序；3.2.3.1 Teach Indexing PR教读Indexing时的PR以提⾼Index的准确性；3.2.3.2 Teach Aligmment菜单输⼊2并按Enter编写⼿动对点Lead和Die（两个点）；3.2.3.3 编写⾃动对点（做PR）：Template设定合适的图形⼤⼩和搜索范围→Adjust Image调整灯光直⾄⿊⽩分明（Lead）或看得清析（Die）后按Emter做PR ；3.2.3.4 Auto Wire编写焊线数⽬和位置3.2.4 测量焊针⾼度：进⼊Paramter→Reference parameter测量PCB及晶⽚的⾼度；条线改为N；3.2.6 若有需要进⼊Wire Parameter→Edit BSOB/BBOS Control把N改为B；3.2.7 复制：进⼊Teach→Step Repeat选择合适的模式进⾏复制；如有需要在功能键F15中[10882]Skip Row/Col Map设定跳过没有的⾏或列。

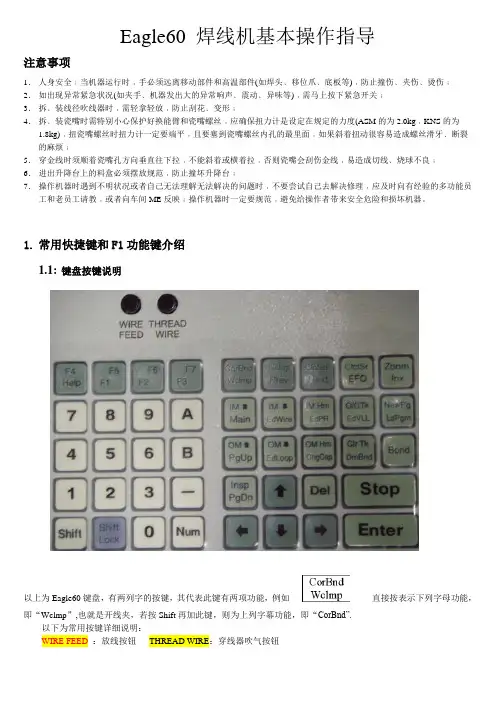

Eagle60 焊线机基本操作指导注意事项1．人身安全﹕当机器运行时﹐手必须远离移动部件和高温部件(如焊头﹑移位爪﹑底板等)﹐防止撞伤﹑夹伤﹑烫伤﹔2．如出现异常紧急状况(如夹手﹑机器发出大的异常响声﹑震动﹑异味等)﹐需马上按下紧急开关﹔3．拆﹑装线径吹线器时﹐需轻拿轻放﹐防止刮花﹑变形﹔4．拆﹑装瓷嘴时需特别小心保护好换能臂和瓷嘴螺丝﹐应确保扭力计是设定在规定的力度(ASM的为2.0kg﹐KNS的为1.8kg)﹐扭瓷嘴螺丝时扭力计一定要端平﹐且要塞到瓷嘴螺丝内孔的最里面﹐如果斜着扭动很容易造成螺丝滑牙﹑断裂的麻烦﹔5．穿金线时须顺着瓷嘴孔方向垂直往下拉﹐不能斜着或横着拉﹐否则瓷嘴会刮伤金线﹐易造成切线﹑烧球不良﹔6．进出升降台上的料盒必须摆放规范﹐防止撞坏升降台﹔7．操作机器时遇到不明状况或者自己无法理解无法解决的问题时﹐不要尝试自己去解决修理﹐应及时向有经验的多功能员工和老员工请教﹐或者向车间ME反映﹔操作机器时一定要规范﹐避免给操作者带来安全危险和损坏机器。

1.常用快捷键和F1功能键介绍1.1:键盘按键说明以上为Eagle60键盘，有两列字的按键，其代表此键有两项功能，例如直接按表示下列字母功能，即“Wclmp”,也就是开线夹，若按Shift再加此键，则为上列字幕功能，即“CorBnd”.以下为常用按键详细说明：WIRE FEED：放线按钮THREAD WIRE：穿线器吹气按钮：打开/关闭线夹：打开照明打光：打开压板：烧球：单元进位：进料盒上升一格：进料盒下降一格：出料盒上升一格：出料盒下降一格：更换进料盒更换出料盒：修改焊点位置：切线/烧球：清除轨道：跳到上一页：跳到下一页：直接切换到自动焊线菜单：输入选择第几条线：删除键：停止键：确认键：为功能键1.2: F1功能键F1功能键，按此键后输入相应数字所代表的功能：F1--4 ：切线﹔F1--6 ：测量两点之间的距离F1--17：更换瓷嘴﹔F1--18：超声功率输出，在瓷嘴有堵塞时候可使用﹔F1--24：打开轨道﹔F1--110：焊头马达复位﹔F1--100：查看系统版本信息﹔F1—15：进入工程菜单，密码2002﹔F1—902：空打﹐只模拟焊线动作2：焊线参数2.1：查看焊线参数1400：选择第几条线1401：该条线的线弧类型1407：该条线的第1/2焊点时间1408：该条线的第1/2焊点功率1409：该条线的第1/2焊点压力2.2：修改焊线参数焊线参数一般可在41“Base Parrmeter”菜单修改，但考虑到同一个碗杯里固不同的芯片，芯片电极参数有可能使用不同参数，所以一般不在这个菜单修改。

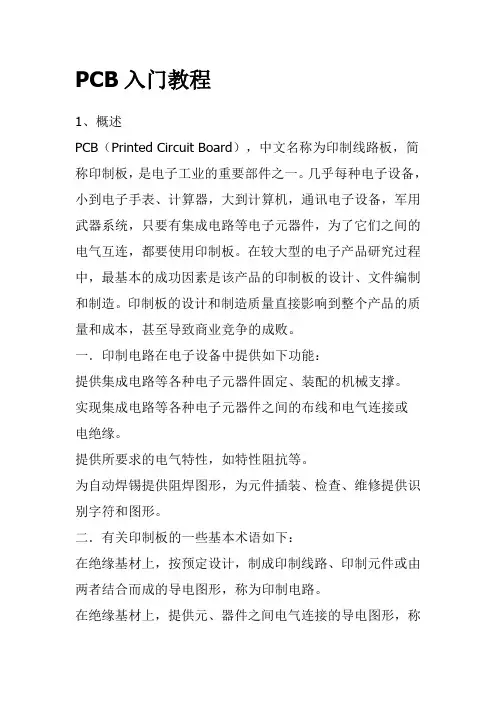

PCB入门教程1、概述PCB（Printed Circuit Board），中文名称为印制线路板，简称印制板，是电子工业的重要部件之一。

几乎每种电子设备，小到电子手表、计算器，大到计算机，通讯电子设备，军用武器系统，只要有集成电路等电子元器件，为了它们之间的电气互连，都要使用印制板。

在较大型的电子产品研究过程中，最基本的成功因素是该产品的印制板的设计、文件编制和制造。

印制板的设计和制造质量直接影响到整个产品的质量和成本，甚至导致商业竞争的成败。

一．印制电路在电子设备中提供如下功能：提供集成电路等各种电子元器件固定、装配的机械支撑。

实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘。

提供所要求的电气特性，如特性阻抗等。

为自动焊锡提供阻焊图形，为元件插装、检查、维修提供识别字符和图形。

二．有关印制板的一些基本术语如下：在绝缘基材上，按预定设计，制成印制线路、印制元件或由两者结合而成的导电图形，称为印制电路。

在绝缘基材上，提供元、器件之间电气连接的导电图形，称为印制线路。

它不包括印制元件。

印制电路或者印制线路的成品板称为印制电路板或者印制线路板，亦称印制板。

印制板按照所用基材是刚性还是挠性可分成为两大类：刚性印制板和挠性印制板。

今年来已出现了刚性-----挠性结合的印制板。

按照导体图形的层数可以分为单面、双面和多层印制板。

导体图形的整个外表面与基材表面位于同一平面上的印制板，称为平面印板。

有关印制电路板的名词术语和定义，详见国家标准GB/T2036-94“印制电路术语”。

电子设备采用印制板后，由于同类印制板的一致性，从而避免了人工接线的差错，并可实现电子元器件自动插装或贴装、自动焊锡、自动检测，保证了电子设备的质量，提高了劳动生产率、降低了成本，并便于维修。

印制板从单层发展到双面、多层和挠性，并且仍旧保持着各自的发展趋势。

由于不断地向高精度、高密度和高可靠性方向发展，不断缩小体积、减轻成本、提高性能，使得印制板在未来电子设备地发展工程中，仍然保持强大的生命力。

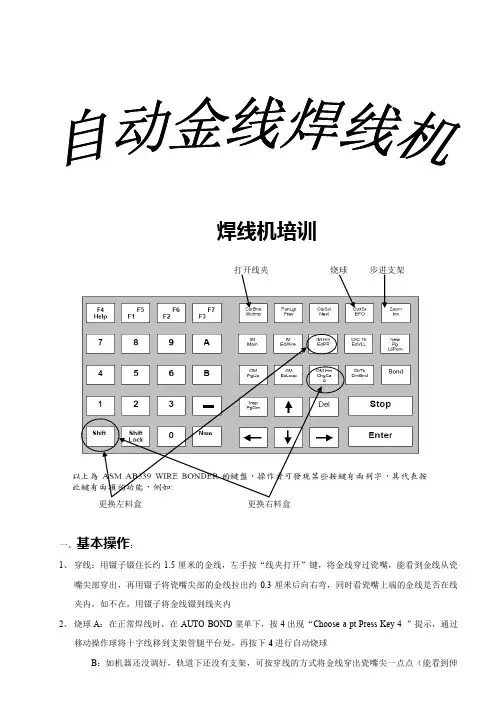

焊线机培训打开线夹烧球步进支架更换左料盒更换右料盒一、基本操作：1、穿线：用镊子镊住长约1.5厘米的金线，左手按“线夹打开”键，将金线穿过瓷嘴，能看到金线从瓷嘴尖部穿出，再用镊子将瓷嘴尖部的金线拉出约0.3厘米后向右弯，同时看瓷嘴上端的金线是否在线夹内，如不在，用镊子将金线镊到线夹内2、烧球A：在正常焊线时，在AUTO BOND菜单下，按4出现“Choose a pt Press Key 4 ”提示，通过移动操作球将十字线移到支架管腿平台处，再按下4进行自动烧球B：如机器还没调好，轨道下还没有支架，可按穿线的方式将金线穿出瓷嘴尖一点点（能看到伸出瓷嘴尖即可），按“烧球”键进行人工烧球3、步进支架：按“步进支架”键，将左料盒内的支架步进一根进入焊线区域（如按下“步进支架”键后，出现Sure to index LF提示，则需要再按下“A”键）4、步进、更换料盒：更换左右料盒，可左手按“Shift”，右手按“IM Hm”更换左边料盒，（右手按“OMHm“则是更换右料盒）。

左手按“Shift”，右手按“IM ”则是将左料盒向前移一格，左手按“Shift”，右手按“IM ”则是将左料盒向前移一格；左手按“Shift”，右手按“OM ”则是将料盒向后退一格，左手按“Shift”，右手按“OM ”则是将左料盒向后退一格二、编程：1、换压板：按不同的支架更换不同的压板（压板分2pin 、3Φ3pin 、5Φ3pin三种），一般两条腿支架用2pin压板，2009支架用5Φ3pin压板，其它三条支架用3Φ3pin压板2、调轨道高度：进6.WH Menu中，选5.Sevice 中的2.Device Offset 中的1.Adjust，对Track进行调整，确保支架碗杯底部略高于压板3、调步进：步进一根支架，进6.WH Menu中的3.Fine Adjust 中1.Adjust Indexer Offset，用上下键打开或关闭压板，左右键向左或向右移动支架，使支架腕杯底部与管腿分别压在压板的两个压爪上4、找参考点：步进调好后，步进一根支架在轨道，进入2.TEACH菜单中选将当前程焊线程序删除，然后进入4. Edit Program中的1. Teach Alignment，按提示分别选压板所压的7颗支架的第6颗支架管腿和第1颗支架管腿（从右向左数）作为管腿参考点，同时再选第1颗晶片作为晶片参考点（注意：选管腿时可将管腿移到十字线的左上、左下、右上、右下都可以，而选晶片时必须将十字线对准晶片PAD中心）5、做PR：从刚才选定参考点的菜单退出，进入1.Teach 1st PR菜单中0.Load PR Pattern，分别按提示对管腿和晶片做PR，其中管腿PR采用黑白模式（Binay），晶片PR采用灰度模式（Gray Level）6、写线：退出PR菜单，进入9.Auto Teach Wire，将4.PR Support Mode改为None，移动操纵球，将十字线对准晶片PAD中心，按“ENTER”移动操纵球，再将十字线对准管腿中心按ENTER7、修改焊线模式：退出写线菜单，进入Teach菜单中的2.Step&Repeat，将None改为HybRev(HybRev为先找一遍晶片再焊线，如改为Ahead则为边找边焊)，按提示移动到支架最右边管腿，可将管腿移到十字线左上，按“ENTER”，再按提示移到右边第二个管腿（位置与第一个相同），按“ENTER”，此时机器会自动转到第七颗，移动使其与第一个管腿所对的位置相同。
