四轮定位仪操作规程

广州本田汽车晋江特约销售服务店

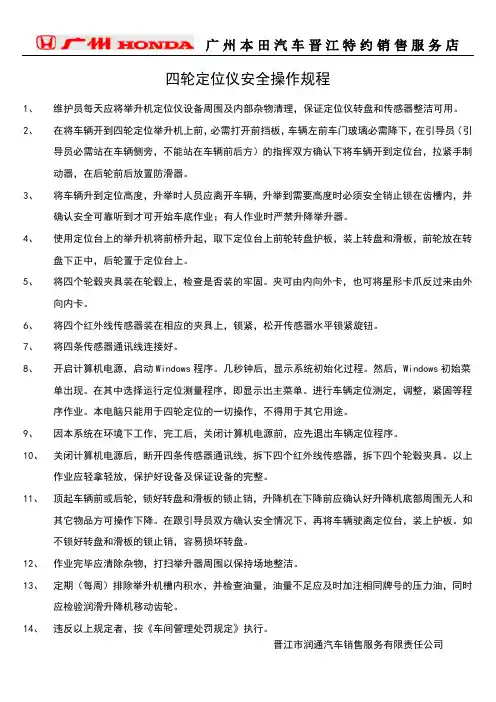

四轮定位仪安全操作规程

1、 维护员每天应将举升机定位仪设备周围及内部杂物清理，保证定位仪转盘和传感器整洁可用。

2、 在将车辆开到四轮定位举升机上前，必需打开前挡板，车辆左前车门玻璃必需降下，在引导员（引导员必需站在车辆侧旁，不能站在车辆前后方）的指挥双方确认下将车辆开到定位台，拉紧手制动器，在后轮前后放置防滑器。

3、 将车辆升到定位高度，升举时人员应离开车辆，升举到需要高度时必须安全销止锁在齿槽内，并确认安全可靠听到才可开始车底作业；有人作业时严禁升降举升器。

4、 使用定位台上的举升机将前桥升起，取下定位台上前轮转盘护板，装上转盘和滑板，前轮放在转盘下正中，后轮置于定位台上。

5、 将四个轮毂夹具装在轮毂上，检查是否装的牢固。夹可由内向外卡，也可将星形卡爪反过来由外向内卡。

6、 将四个红外线传感器装在相应的夹具上，锁紧，松开传感器水平锁紧旋钮。

7、 将四条传感器通讯线连接好。

8、 开启计算机电源，启动Windows程序。几秒钟后，显示系统初始化过程。然后，Windows初始菜单出现。在其中选择运行定位测量程序，即显示出主菜单。进行车辆定位测定，调整，紧固等程序作业。本电脑只能用于四轮定位的一切操作，不得用于其它用途。

9、 因本系统在环境下工作，完工后，关闭计算机电源前，应先退出车辆定位程序。

10、 关闭计算机电源后，断开四条传感器通讯线，拆下四个红外线传感器，拆下四个轮毂夹具。以上作业应轻拿轻放，保护好设备及保证设备的完整。

11、 顶起车辆前或后轮，锁好转盘和滑板的锁止销，升降机在下降前应确认好升降机底部周围无人和其它物品方可操作下降。在跟引导员双方确认安全情况下，再将车辆驶离定位台，装上护板。如不锁好转盘和滑板的锁止销，容易损坏转盘。

12、 作业完毕应清除杂物，打扫举升器周围以保持场地整洁。

13、 定期（每周）排除举升机槽内积水，并检查油量，油量不足应及时加注相同牌号的压力油，同时应检验润滑升降机移动齿轮。

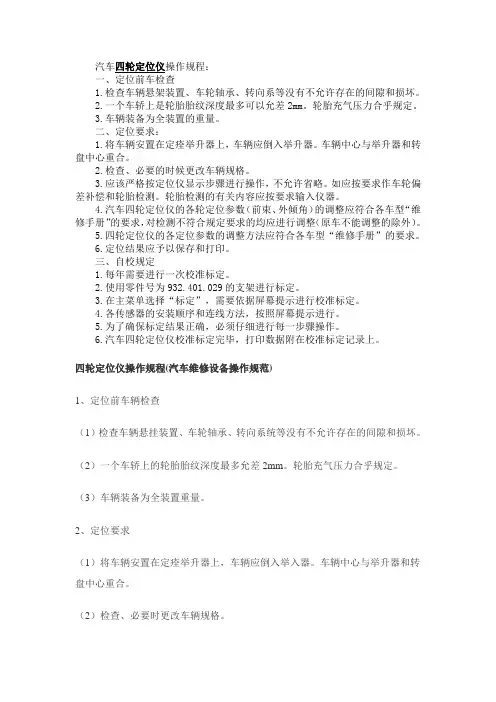

汽车四轮定位仪操作规程：

一、定位前车检查

1.检查车辆悬架装置、车轮轴承、转向系等没有不允许存在的间隙和损坏。

2.一个车轿上是轮胎胎纹深度最多可以允差2mm。轮胎充气压力合乎规定。

3.车辆装备为全装置的重量。

二、定位要求：

1.将车辆安置在定痊举升器上，车辆应倒入举升器。车辆中心与举升器和转盘中心重合。

2.检查、必要的时候更改车辆规格。

3.应该严格按定位仪显示步骤进行操作，不允许省略。如应按要求作车轮偏差补偿和轮胎检测。轮胎检测的有关内容应按要求输入仪器。

4.汽车四轮定位仪的各轮定位参数（前束、外倾角）的调整应符合各车型“维修手册”的要求，对检测不符合规定要求的均应进行调整（原车不能调整的除外）。

5.四轮定位仪的各定位参数的调整方法应符合各车型“维修手册”的要求。

6.定位结果应予以保存和打印。

三、自校规定

1.每年需要进行一次校准标定。

2.使用零件号为932.401.029的支架进行标定。

3.在主菜单选择“标定”，需要依据屏幕提示进行校准标定。

4.各传感器的安装顺序和连线方法，按照屏幕提示进行。

5.为了确保标定结果正确，必须仔细进行每一步骤操作。

6.汽车四轮定位仪校准标定完毕，打印数据附在校准标定记录上。

四轮定位仪操作规程(汽车维修设备操作规范)

1、定位前车辆检查

（1）检查车辆悬挂装置、车轮轴承、转向系统等没有不允许存在的间隙和损坏。

（2）一个车轿上的轮胎胎纹深度最多允差2mm。轮胎充气压力合乎规定。

（3）车辆装备为全装置重量。

2、定位要求

（1）将车辆安置在定痊举升器上，车辆应倒入举入器。车辆中心与举升器和转盘中心重合。

（2）检查、必要时更改车辆规格。 （3）应严格按定位仪显示步骤进行操作，不允许省略。如应按要求作车轮偏差补偿和轮胎检测。轮胎检测的有关内容应按要求输入仪器。

（4）各轮定位参数（前束、外倾角）的调整应符合各车型“维修手册”的要求，对检测不符合规定要求的均应进行调整（原车不能调整的除外）。

3

4

5

四轮定位仪标定作业指导书

1.

2.

3. 四轮定位仪标定作业指导书 文件编号 WI-QC-046

版 次 A/0

页 次 1/18

4.

5. 目的：为四轮定位仪讣量内校提供依据。

适用范围：适用于公司的S811型四轮定位仪。

定义：四轮定位仪传感器零点标定完成后，从电脑服务程序中，选择翻转检测•翻转检测的 结果在0.16度范围内•准予使用。

管制流程：（无）

要求

5.1概述

在使用传感器之前必须进行标定。标定失败将禁止使用定位仪所有功能。标定数据 保存在传感器中。可对传感器进行零点标定和完全标定。传感器出厂时已完成零点和范 围标定。为保证传感器的精度，每半年要进行零点标定。在安装新的传感器后，要进行 零点标定。仅在传感器电路板或感测器更换或调整后，才需要进行零点和范围标定。

注意：传感器成套标定并保存。如果混和使用传感器，必须进行零点标定。

5.2 DSP506i长标定杆及附件

序号

1

2

3

4 说明

长标定杆

长标定杆支架

支架螺母 标定杆螺母

修改申请

单号 修改内容 修改人 修改日期 修订单位

文件编号 WI-QC-046

~~ATO 四轮定位仪标定作业指导书

| | 页 次 | 2/18

5.3使用长杆标定架进行标定

5.3.1 DSP传感器准备工作

从轮胎夹具上取下传感器。

把传感器轴上的标记转动到12点位置。

使用传感器锁紧螺母在此位置固定轴。

5.3.2安装标定杆

标定架放置在相对水平、坚硬的台面上来进行标定工作。建议使用举升机的前面部分。

定位仪控制台

行车 方向

在此处放・ 才示定杆

文件编号 WI-QC-046

版 次 A/0

页 次 3/18 标记

传感器锁

紧螺母

跑板前端 四轮定位仪标定作业指导书

标定杆的锁紧销必须落在量程支架的u型槽内。量程支架在标定支柱的顶部。按照 上面的方法确定标定杆的位置。

注意：如果使用不稳定的台面可能导致错误的标定结果。
