初中物理电场知识点详解
电场是物理学中重要的概念，它涉及到电荷之间的相互作用和电场的强弱等问题。在初中物理学习中，电场知识是必不可少的。本文将详细解释初中物理电场的相关知识点。
一、电荷和电场
1. 电荷的性质：电荷是物质的基本属性，分为正电荷和负电荷。同性电荷相互排斥，异性电荷相互吸引。
2. 电场的概念：电荷在周围空间产生的一种作用力场，称为电场。电场由电荷产生，可以使电荷产生受力。
3. 电场的表示方法：用图线表示电场的方向和强弱。图线由正电荷指向负电荷，线的密度表示电场强度的大小。
二、电场强度
1. 电场强度的定义：在电场中，单位正电荷所受到的力称为电场强度。用E表示，单位为牛/库仑。
2. 电场强度的计算：对于点电荷，电场强度的计算公式为E = k *
(|Q| / r^2)，其中k为电场常量，Q为电荷量，r为与电荷距离。
3. 电场强度的性质：电场强度是矢量量，具有大小和方向。方向由正电荷指向负电荷。
三、电势和电势差 1. 电势的定义：电势是单位正电荷所具有的能量。用V表示，单位为伏特。
2. 电势差的定义：两点之间的电势差是单位正电荷从一个点移到另一个点所做的功。
3. 电势差的计算：对于点电荷，电势差的计算公式为ΔV = k * (|Q| /
r)。
四、电场力和电势能
1. 电场力的计算：电场力等于电荷乘以电场强度，即F = Q * E。
2. 电场力的方向：电场力的方向与电场强度的方向一致。
3. 电势能的计算：电场力所做的功等于电势能的变化。
五、平行板电容器
1. 平行板电容器的构成：由两块平行的导体板组成，中间有绝缘介质。
2. 电容的定义：电容是指电容器两极间的电势差与储存的电荷量的比值。用C表示，单位为法拉。
3. 电容的计算：对于平行板电容器，电容的计算公式为C = ε * (S /
d)，其中ε为电介质的介电常数，S为电容器的面积，d为电容器的板间距离。
六、静电感应和静电平衡 1. 静电感应：在一个带电体接近而不接触另一个带电体时，另一个带电体会发生静电感应，导致电荷的重新分布。

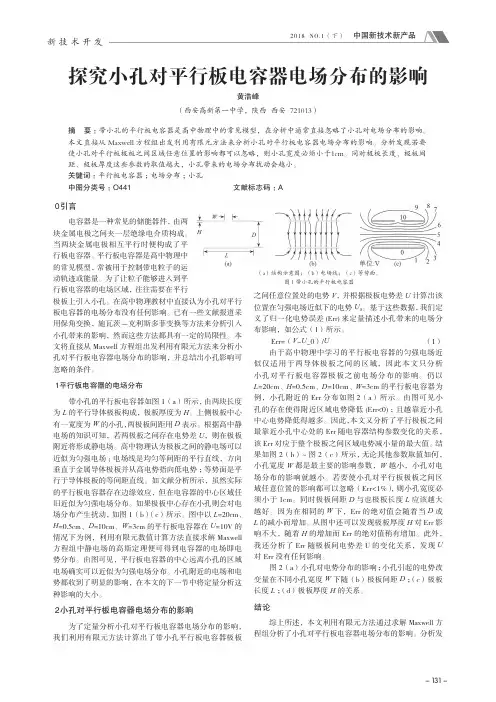

中国新技术新产品2018 NO.1（下）
- 131 -新 技 术 开 发
０ 引言电容器是一种常见的储能器件，由两块金属电极之间夹一层绝缘电介质构成。当两块金属电极相互平行时便构成了平行板电容器。平行板电容器是高中物理中的常见模型，常被用于控制带电粒子的运动轨迹或能量。为了让粒子能够进入到平行板电容器的电场区域，往往需要在平行极板上引入小孔。在高中物理教材中直接认为小孔对平行板电容器的电场分布没有任何影响。已有一些文献报道采用保角变换，施瓦茨－克利斯多菲变换等方法来分析引入小孔带来的影响，然而这些方法都具有一定的局限性。本文将直接从Maxwell方程组出发利用有限元方法来分析小孔对平行板电容器电场分布的影响，并总结出小孔影响可忽略的条件。１ 平行板电容器的电场分布带小孔的平行板电容器如图1（a）所示，由两块长度为L的平行导体极板构成，极板厚度为H。上侧极板中心有一宽度为W的小孔，两极板间距用D表示。根据高中静电场的知识可知，若两极板之间存在电势差U，则在极板附近将形成静电场。高中物理认为极板之间的静电场可以近似为匀强电场：电场线是均匀等间距的平行直线，方向垂直于金属导体极板并从高电势指向低电势；等势面是平行于导体极板的等间距直线。如文献分析所示，虽然实际的平行板电容器存在边缘效应，但在电容器的中心区域任旧近似为匀强电场分布。如果极板中心存在小孔则会对电场分布产生扰动，如图1（b）（c）所示。图中以L=20cm、H=0.5cm、D=10cm、W=3cm的平行板电容器在U=10V的情况下为例，利用有限元数值计算方法直接求解Maxwell方程组中静电场的高斯定理便可得到电容器的电场即电势分布。由图可见，平行板电容器的中心远离小孔的区域电场确实可以近似为匀强电场分布。小孔附近的电场和电势都收到了明显的影响，在本文的下一节中将定量分析这种影响的大小。２ 小孔对平行板电容器电场分布的影响为了定量分析小孔对平行板电容器电场分布的影响，我们利用有限元方法计算出了带小孔平行板电容器极板之间任意位置处的电势V，并根据极板电势差U计算出该位置在匀强电场近似下的电势U0。基于这些数据，我们定义了归一化电势误差(Err)来定量描述小孔带来的电场分布影响，如公式（1）所示。 Err=（V-U_0）/U （1）由于高中物理中学习的平行板电容器的匀强电场近似仅适用于两导体极板之间的区域，因此本文只分析小孔对平行板电容器极板之前电场分布的影响。仍以L=20cm、H=0.5cm、D=10cm、W=3cm的平行板电容器为例，小孔附近的Err分布如图2（a）所示。由图可见小孔的存在使得附近区域电势降低(Err<0)；且越靠近小孔中心电势降低得越多。因此，本文又分析了平行极板之间最靠近小孔中心处的Err随电容器结构参数变化的关系，该Err对应于整个极板之间区域电势减小量的最大值。结果如图2（b）~图2（c）所示，无论其他参数取值如何，小孔宽度W都是最主要的影响参数，W越小，小孔对电场分布的影响就越小。若要使小孔对平行板极板之间区域任意位置的影响都可以忽略（Err<1%），则小孔宽度必须小于1cm。同时极板间距D与也极板长度L应该越大越好。因为在相同的W下，Err的绝对值会随着当D或L的减小而增加。从图中还可以发现极板厚度H对Err影响不大，随着H的增加而Err的绝对值稍有增加。此外，我还分析了Err随极板间电势差U的变化关系，发现U对Err没有任何影响。图2（a）小孔对电势分布的影响；小孔引起的电势改变量在不同小孔宽度W下随（b）极板间距D；（c）极板长度L；（d）极板厚度H的关系。结论综上所述，本文利用有限元方法通过求解Maxwell方程组分析了小孔对平行板电容器电场分布的影响。分析发探究小孔对平行板电容器电场分布的影响黄浩峰（西安高新第一中学，陕西 西安 721013）摘要：带小孔的平行板电容器是高中物理中的常见模型，在分析中通常直接忽略了小孔对电场分布的影响。本文直接从Maxwell方程组出发利用有限元方法来分析小孔对平行板电容器电场分布的影响。分析发现若要使小孔对平行板极板之间区域任意位置的影响都可以忽略，则小孔宽度必须小于1cm。同时极板长度、极板间距、极板厚度这些参数的取值越大，小孔带来的电场分布扰动会越小。关键词：平行板电容器；电场分布；小孔中图分类号：O441文献标志码：A（a）结构示意图；（b）电场线；（c）等势面。图1 带小孔的平行板电容器中国新技术新产品2018 NO.1（下）
平行板电容器的电容和电量的关系
平行板电容器是一种常见的电容器类型，由两块平行的金属板和介质组成。在电容器中，电容和电量之间存在着密切的关系。本文将探讨平行板电容器的电容和电量之间的关系，并分析影响电容和电量的因素。
一、电容的定义和计算方法
电容是指电容器存储电荷的能力，也可以理解为电容器对电荷的接受能力。电容的单位是法拉（F）。在平行板电容器中，电容的计算公式为：
C = ε₀A/d
其中，C表示电容，ε₀为真空介电常数（常数值为8.85 × 10⁻¹²
F/m），A表示平行板电容器的面积，d表示平行板电容器之间的距离。
二、电量的定义和计算方法
电量是指通过电路中的电荷总量，是电流的积累效果。电量的单位是库仑（C）。电量的计算公式为：
Q = CV
其中，Q表示电量，C表示电容，V表示电容器中的电压。
三、电容和电量的关系 电容和电量之间的关系可以通过电场强度和电势差来解释。当平行板电容器充电时，两个平行金属板之间会形成一个电场。电场强度E与电势差V之间满足以下关系：
E = V/d
其中，E表示电场强度，V表示电势差，d表示板间距离。
通过电场强度和电势差的关系，可以推导出电容和电量之间的关系：
C = Q/V
可以看出，电容和电量之间成反比关系。当电容增大时，电量相对减少；反之，当电容减小时，电量相对增加。
四、影响电容和电量的因素
1. 平行板电容器的面积（A）：电容正比于平行板电容器的面积，面积增大会使电容增加，从而导致电量减少。
2. 平行板电容器之间的距离（d）：电容反比于平行板电容器之间的距离，距离减小会使电容增加，从而导致电量减少。
3. 介质的介电常数（ε）：介质的介电常数决定了电场强度和电势差之间的关系，介电常数增加会导致电场强度减小，从而使电容增加，电量减少。
综上所述，平行板电容器的电容和电量之间存在着密切的关系。通过调节平行板电容器的面积、板间距离和介质的介电常数，可以对电容和电量进行控制和调节。了解电容和电量之间的关系有助于我们更好地理解和应用电容器在电路中的作用。
两平行板间的电场强度
摘要：
1.电场强度的定义与计算
2.平行板电容器的构成
3.高斯定理在平行板电容器中的应用
4.两平行板间电场强度的变化
正文：
一、电场强度的定义与计算
电场强度是指单位正电荷所受到的电力作用力，其单位为牛顿/库伦（N/C）。在物理学中，我们通常用 E 表示电场强度。电场强度的计算公式为：E = F/q，其中F表示电力，q表示电荷量。
二、平行板电容器的构成
平行板电容器是由两个彼此靠近的平行极板（设为 a 和 b）所组成，两极板的面积均为 s，设两极板分别带有 q 和-q 的电荷。每块极板的电荷密度为 q/s。
三、高斯定理在平行板电容器中的应用
高斯定理可以描述为：穿过一个封闭曲面的电通量与封闭曲面所包围的电荷量成正比。在平行板电容器中，我们可以将两极板之间的空间视为一个封闭曲面。由于电容器内的电荷分布是均匀的，因此可以将两极板间的电场看作是均匀电场。
根据高斯定理，两板间的场强 E 可以表示为：E = σ/ε，其中σ表示电荷密度，ε表示真空介电常数。
四、两平行板间电场强度的变化
当两平行板之间的距离 d 增大时，电场强度 E 不变。这是因为虽然距离增大会导致电荷分布变得更加稀疏，但由于电容器内的电荷总量保持不变，所以电场强度仍然保持不变。相反，当两平行板之间的距离 d 减小时，电场强度 E 也不变，因为电荷分布变得更加密集，但电容器内的电荷总量仍然保持不变。
